JDG套接紧定式钢管壁厚标准
JDG、KBG钢导管、薄壁穿线管介绍
JDＧ钢导管\KBG钢导管\薄壁穿线管介绍一、JDG钢导管采用优质Q235冷轧带钢经高频焊接一次成型,双面镀锌保护,壁厚均匀,焊缝光滑,圆度高,端口平滑无毛刺。
使用配套专用工具可弯角,不变型,不断裂、一般定长4米,标准型壁厚1。
６０mm,其它型壁厚１.2０mm,明暗均可使用、规格六种: Ø16,Ø20,Ø25,Ø３2,Ø４0, Ø50、一、技术标准JＤＧ钢导管系列产品根据国家标准《电气安装用导管特殊要求》(GB/148２3.1―93 GB/13３81、１―９2) 技术标准符合ＧＢ/5０２58—９６,并参照英国标准ＢS456８―1790金属电线管与配件得技术规范,产品经中国电工产品认证委员会广州电器附件检测站检测, 各项性能指标均已达到或超过国家标准, 已获《型式认可证书》。
二、选材精良ＪDＧ钢导管及系列产品均采用北京首钢公司生产得优质冷轧钢,经精密加工而成,双面镀锌,既美观,又有良好得防腐性能。
三、适应范围广JＤＧ钢导管明敷暗敷均可适用,适用于工业与民用建筑及市政管线中电线电缆得穿线保护,尤其适用于日趋推崇得智能化写字楼得综合布线系统。
四、施工简便无需焊机与套丝设备,也不需做跨接地线,无须刷漆,省却了传统熔焊与套丝等复杂得施工工序、只需将直管对接头连接管与管,螺纹盒接头连接管与接线盒,定位后用专用工具拧紧专用螺钉(拧断)与接线盒连接处用锁母紧定即可。
管路转弯处用弯管器可现场弯曲相应得弧度。
五、性能优越JDG导管相对国产镀锌管、SC管等市场同类产品,在综合性能方面具有十分显著得优势。
六、工程验收JDＧ导管已形成行业(CＥCS)规范,施工验收遵照中国工程建设标准化协会所制定得ＣECS12０:200０套接紧定式钢导管电线管路施工及验收规程,进行工程验收、七、价格便宜价格相对低廉就是JDＧ得一个突出优点。
以１00米为评估单元与其它同类产品比较,JDG具有附件少,材料及施工成本低等优点、施工工艺及连接示意图一、管与管连接先把钢导管与直管对接头(螺纹盒接头带紧定螺钉一端)插紧定位后用专用工具持续拧紧紧定螺钉,直至拧断“脖颈”,使钢导管与直管对接头成一整体即达到连接要求,无须再做跨接地线、二、管与盒连接旋下螺纹管接头得爪形锁母,并置于接线盒内壁面,用专用工具使根母与六角锁母里外夹紧接线盒即可,无须再做跨接地线。
Jdg25管介绍
Jdg25管介绍一分钟了解jdg管是什么管？（视频讲解）jdg25管指的是：外径25mmjdg管规格：jdg16管、jdg20管、jdg25管、jdg32管、jdg40管、jdg50管（单位：mm）jdg管材质分为：热镀锌、冷镀锌工艺，可用弯管器直接人工煨弯jdg管壁厚常规厚度：0.8mm、1.0mm、1.2mm、1.5mm、1.6mm（国标壁厚：1.6mm，允许偏差0.15mm）jdg管执行标准生产设计标准：《GB∕T20041.21-2017电缆管理用导管系统第21部分：刚性导《GBT20041.1-2015电缆管理用导管系统第1部分通用要求》管系统的特殊要求》施工验收标准(含壁厚说明)：《CECS120：2007套接紧定式钢导管电线管路施工及验收规程》JDG管介绍及优势：JDG管又称“套接式镀锌钢管”，是最新型的电路线管。
连接套以及其金属附件选用螺纹固定连接，组成的电线管道，无需跨接、焊接、套丝，外观为白色或黄色。
JDG管是代替PVC管、SC管等传统电线管的新一代产品。
这是修建电气范畴选用新材料、新技术的突破性立异。
JDG管选用镀锌钢管和薄壁钢管跨接地线，克服了一般金属导管施工杂乱、施工损耗大的缺陷，也处理了PVC管耐火性差、接地不良的问题。
JDG管施工注意事项：1.JDG管的切开应选用无齿锯或钢锯，端部应润滑无毛刺。
2.JDG管暗敷设时，其曲折半径不小于管外径的6倍，在混凝土平面内，其曲折半径不小于管外径的10倍；JDG管明敷设时，其曲折半径不小于管外径的6倍管的。
当两接线盒之间只要一处曲折时，曲折半径不该小于管子外径的4倍。
3.JDG管埋入墙内或混凝土内时，固定点之间的间隔不该大于1000mm，固定点与弯头、接线盒和端子的要害点之间的间隔应大于150 mm，但小于300 mm。
4.JDG管埋入墙内或混凝土内时，管与墙或混凝土外表的净距不该小于15mm。
5.套管密封钢管明敷时，其支吊架的标准应不小于圆钢的标准：直径6mm；扁钢：30mm*3mm；角钢：25 mm*25 mm*3mm，无规划要求时。
紧定管
电线管为镀锌钢导管，ＫＢＧ管为套接扣压式镀锌钢导管，ＪＤＧ为套接紧定式镀锌钢导管，现在最常用的应为ＪＤＧ管．JDG管(套接紧定式镀锌钢导管、电气安装用钢性金属平导管)是一种电气线路最新型保护用导管，连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路，无需做跨接地，焊接和套丝，是明敷暗敷绝缘电线专用保护管路的最佳选择。
JDG是套接紧定式钢导管套接紧定式镀锌钢导管（JDG导管）是取代PVC管和SC管等各类传统电线导管的换代产品，是建筑电器领域采用材料、新技术的一项突破性革新，JDG管采用镀锌钢管和薄壁钢管的跨接接地线不应采用熔焊连接以及金属导管施工复杂、施工成本和材料成本高等特点，并同时针对PVC管易老化和防火性能差及接地麻烦等缺点进行设计制造的，是电线电缆的保护神，尤其适用于智能建筑综合布线系统。
JDG管=规格外经为16-50mmKBG为扣压式镀锌薄壁电线管，其连接是用扣压钳子，将管道和管件压出小坑，紧密连接。
JDG为紧定式镀锌薄壁电线管，其连接靠管件顶丝顶紧管道，达到紧密连接。
其以上两种产品，全国各省市均有不同厂家，不同品牌在生产。
扣压紧定与套接紧定KGB管壁厚与JDG有很大区别，JDG除了16的管壁厚为1.2以外，其余全部为1.6。
KBG 管壁厚和管大小有关。
大于16的也有1.2的，更有的1.0的也有KBG管是SC管的更新换代产品所以只需要考虑PVC管和KBG管很多情况下两者都可以用但是做人防和消防的配电、弱电管线用KBG管特别出入人防防护区的KBG管要求壁厚不小于2.5mm SC为焊接钢管,在明敷设时（包括地埋）内外壁要做防腐处理，SC是规范上的焊管，而且是厚壁的，壁厚通常不小于3mm ，SC 是厚壁镀锌钢管，用于地下室电气敷管TC 是电工管，用于地上电气敷管以上两种管在混凝土暗敷时均不用做内防腐kbg 套接扣压式电冷镀锌钢导线管，采用优质冷轧带钢，经高精度焊管机高频焊接而成，双面镀锌保护，壁厚均匀，焊缝光滑，管口边缘平滑无毛刺，穿线安全快速。
套接紧定式钢导管(JDG)预埋敷设
套接紧定式钢导管（JDG）预埋敷设摘要：套接紧定式钢导管（JDG）预埋敷设。
关键词：JDG；机具要求；施工方法套接紧定式钢导管，俗称紧定管（JDG），该管由优质Q235冷轧钢带高频自动焊管机焊缝、内外壁镀锌制成。
规格有Φ16、Φ20、Φ25、Φ32、Φ40，每根长度为4M。
预埋适用壁厚为1.6MM，该线管的管内有效截面积基本等同于相应的小一个规格等级的焊接钢管的管内截面积，因而在预埋施工中，耗用量最大的SC15、SC20管均可用JDGΦ20、Φ25管替代。
该线管适用于电压等级在1KV及其以下的无特殊要求的场所，施工和验收按照中国工程建设标准化协会颁发的编号为CECS 120：2000《套接紧定式钢导管电线管路施工及验收规程》进行。
该材料施工工序少，可以有效缩短施工工期，接地电阻满足符国家标准要求，壁厚比普通焊管略小，综合成本略低于普通焊管，因而被推广应用。
一、JDG的优点与应用1、JDG与镀锌钢管的区别：（1）截面积相差较小，可以替换；（2）施工方便。
2、主要应用（1）现场管路预埋；（2）二次配管；（3）明敷管路；（4）疏通管路及替换。
二、主要的施工方法（一）、机具要求：JDG管专用煨弯器、细齿钢锯、半圆锉、铅笔、卷尺、线坠、油刷、钳子、十字及一字改锥等。
（二）、作业条件：1平板：底板的底层钢筋已绑扎完毕，上层钢筋未绑扎前，根据施工图配合土建施工。
2 随大模板现浇混凝土墙配管：土建墙身线已经弹好，钢筋网片纵向筋（竖向钢筋）已绑扎完毕，按墙身结构线及墙体水平标高线配管。
（三）、操作工艺：1、工艺流程管路暗敷设——测定箱盒位置——稳注箱盒——管路连接——管路敷设固定——护模2、管路暗敷设管路宜沿最近路线敷设并应减少弯曲，在以下情况之一时，中间应设过线盒便于穿线：①管路长度超过30米；②有一个弯曲且管路长度超过20米；③有两个弯曲且管路长度超过15米；④有三个弯曲且管路长度超过8米。
过线盒应放置在便于安装操作、维修并且不影响美观的部位。
JDG与KBG的规格及壁厚

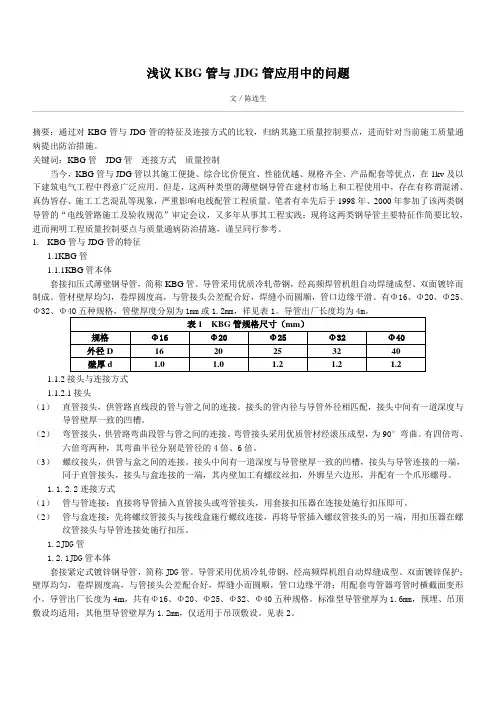

浅议KBG管与JDG管应用中的问题文／陈连生摘要：通过对KBG管与JDG管的特征及连接方式的比较，归纳其施工质量控制要点，进而针对当前施工质量通病提出防治措施。
关键词：KBG管JDG管连接方式质量控制当今，KBG管与JDG管以其施工便捷、综合比价便宜、性能优越、规格齐全、产品配套等优点，在1kv及以下建筑电气工程中得意广泛应用。
但是，这两种类型的薄壁钢导管在建材市场上和工程使用中，存在有称谓混淆、真伪皆存、施工工艺混乱等现象，严重影响电线配管工程质量。
笔者有幸先后于1998年、2000年参加了该两类钢导管的“电线管路施工及验收规范”审定会议，又多年从事其工程实践；现将这两类钢导管主要特征作简要比较，进而阐明工程质量控制要点与质量通病防治措施，谨呈同行参考。
1.KBG管与JDG管的特征1.1KBG管1.1.1KBG管本体套接扣压式薄壁钢导管，简称KBG管。
导管采用优质冷轧带钢，经高频焊管机组自动焊缝成型、双面镀锌而制成。
管材壁厚均匀，卷焊圆度高，与管接头公差配合好，焊缝小而圆顺，管口边缘平滑。
有Φ16、Φ20、Φ25、Φ32、Φ1.1.2接头与连接方式1.1.2.1接头（1）直管接头，供管路直线段的管与管之间的连接。
接头的管内径与导管外径相匹配，接头中间有一道深度与导管壁厚一致的凹槽。
（2）弯管接头，供管路弯曲段管与管之间的连接。
弯管接头采用优质管材经滚压成型，为90°弯曲。
有四倍弯、六倍弯两种，其弯曲半径分别是管径的4倍、6倍。
（3）螺纹接头，供管与盒之间的连接。
接头中间有一道深度与导管壁厚一致的凹槽，接头与导管连接的一端，同于直管接头，接头与盒连接的一端，其内壁加工有螺纹丝扣，外廓呈六边形，并配有一个爪形螺母。
1.1.2.2连接方式（1）管与管连接：直接将导管插入直管接头或弯管接头，用套接扣压器在连接处施行扣压即可。
（2）管与盒连接：先将螺纹管接头与接线盒施行螺纹连接，再将导管插入螺纹管接头的另一端，用扣压器在螺纹管接头与导管连接处施行扣压。
套接紧定式钢导管应用

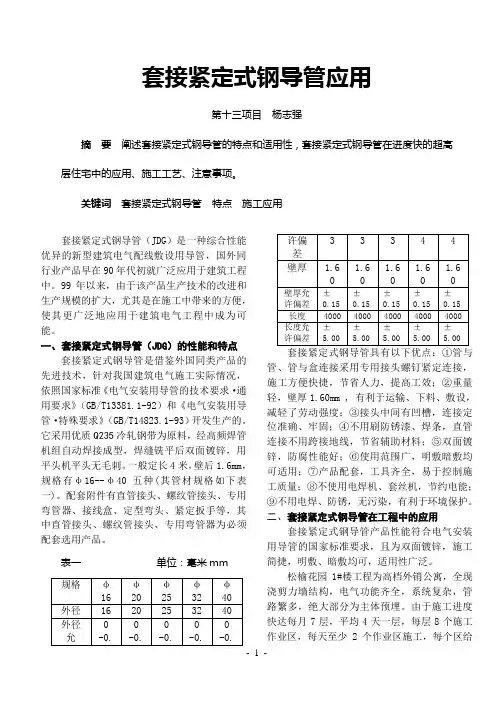

套接紧定式钢导管应用第十三项目杨志强摘要阐述套接紧定式钢导管的特点和适用性，套接紧定式钢导管在进度快的超高层住宅中的应用、施工工艺、注意事项。
关键词套接紧定式钢导管特点施工应用套接紧定式钢导管（JDG）是一种综合性能优异的新型建筑电气配线敷设用导管，国外同行业产品早在90年代初就广泛应用于建筑工程中。
99年以来，由于该产品生产技术的改进和生产规模的扩大，尤其是在施工中带来的方便，使其更广泛地应用于建筑电气工程中成为可能。
一、套接紧定式钢导管（JDG）的性能和特点套接紧定式钢导管是借鉴外国同类产品的先进技术，针对我国建筑电气施工实际情况，依照国家标准《电气安装用导管的技术要求·通用要求》（GB/T13381.1-92）和《电气安装用导管·特殊要求》（GB/T14823.1-93）开发生产的。
它采用优质Q235冷轧钢带为原料，经高频焊管机组自动焊接成型，焊缝铣平后双面镀锌，用平头机平头无毛刺。
一般定长4米，壁后1.6mm，规格有φ16--φ40五种(其管材规格如下表一)。
配套附件有直管接头、螺纹管接头、专用弯管器、接线盒、定型弯头、紧定扳手等，其中直管接头、螺纹管接头、专用弯管器为必须配套选用产品。
管、管与盒连接采用专用接头螺钉紧定连接，施工方便快捷，节省人力，提高工效；②重量轻，壁厚1.60mm , 有利于运输、下料、敷设，减轻了劳动强度；③接头中间有凹槽，连接定位准确、牢固；④不用刷防锈漆、焊条，直管连接不用跨接地线，节省辅助材料；⑤双面镀锌，防腐性能好；⑥使用范围广，明敷暗敷均可适用；⑦产品配套，工具齐全，易于控制施工质量；⑧不使用电焊机、套丝机，节约电能；⑨不用电焊、防锈，无污染，有利于环境保护。
二、套接紧定式钢导管在工程中的应用套接紧定式钢导管产品性能符合电气安装用导管的国家标准要求，且为双面镀锌，施工简捷，明敷、暗敷均可，适用性广泛。
松榆花园1#楼工程为高档外销公寓，全现浇剪力墙结构，电气功能齐全，系统复杂，管路繁多，绝大部分为主体预埋。
JDG管验收标准
1、管材应采用Q235型材制造，紧定螺丝钉采用不低于Q235的钢材制造。
2、管材表面有明显、不易脱落的产品标识。
管材内外壁镀锌层完好、无脱落、锈蚀等情况。
3、管材、连接套管、金属附件内外壁表面光滑，无毛刺、飞边、沙眼、裂纹、变形等缺陷。
4、管材、连接套管、金属附件壁厚均匀，管口平整光滑，
5、套接紧定式刚导管电线管路连接套管上的螺钉孔，紧定用的螺钉，必要是在紧定连接后，应采用鉴定性验证，电线管路连接处的允许使用的抗拉强度不小于1.5KN
6、合格证、检测报告等资料齐全。
电线管理论重量
产品简介JDG管（套接紧定式镀锌钢导管、电气安装用钢性金属平导管）是一种电气线路最新型保护用导管，连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路，无需做跨接地，焊接和套丝，是明敷暗敷绝缘电线专用保护管路的最佳选择。
技术标准JDG管系列产品根据国家标准《电气安装用导管特殊要求》，完全按照GB／T14823.1-93和GB／T13381.1-92标准进行设计生产。
工程验收遵照中国工程建设标准化协会所制定的CECS120：2000套接紧定式钢导管（JDG管）电线管路施工及验收规程，进行工程验收。
单位：mm JDG是套接紧定式钢导管套接紧定式镀锌钢导管（JDG导管）是取代PVC管和SC管等各类传统电线导管的换代产品，是建筑电器领域采用材料、新技术的一项突破性革新，JDG管采用镀锌钢管和薄壁钢管的跨接接地线不应采用熔焊连接以及金属导管施工复杂、施工成本和材料成本高等特点，并同时针对PVC管易老化和防火性能差及接地麻烦等缺点进行设计制造的，是电线电缆的保护神，尤其适用于智能建筑综合布线系统。
SC是厚壁钢管SC管是焊接钢管，俗称黑铁管，是厚壁钢管，用于暗敷设或强度要求高的场所，施工时多用在楼板墙内。
KBG导管规格16 20 25 32 40外径D(mm) 16 20 25 32 40壁厚s(mm) 1 1 1.2 1.2 1.2直线度(nm/m) ≦3剪切斜度≦2o单位：mm SC新的标准标注，同于原来的G，应该是电线管，（也就是通常说的厚壁电线管）新标注为RC,通于原来标注的GG，是通常说的水水煤气管。
新标注的TC，指的是薄壁电线管。
以上通称焊接钢管。
新标注，PC聚氯乙烯硬管FPC半硬管KPC 波纹管CT，为桥架敷设KBG，JBG是薄壁电线管的一个变种，属于行业标准标注，不是国标，和SC等不是一回事管路敷设标注方法sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管FPC 半硬管KPC波纹管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管CC 在吊顶内vv22-4*10-G32-DA中DA表示甚么意思啊？VV22----聚氯乙烯绝缘聚氯乙烯护套（铜芯）铠装电力电缆4*10----4根芯线每根线芯截面积10平方毫米G30-----（电缆）穿直径32毫米的厚壁钢管（敷设）DA------敷设方式为暗敷在地面或地板内这种标注已经是淘汰的旧标注方法了（仅用于国内过去使用），现在使用新标注，全段表示为：VV22-4*10-SC32-FC给你个电气安装标注总表吧：1、表示线路敷设方式的文字代号：塑料线槽敷设 PR硬质塑料管敷设 PC半硬质塑料管敷设 PEC薄壁电线管敷设 TC水煤气管敷设 SC金属线槽敷设 MR电缆桥架（或托盘）内敷设 CT瓷夹敷设 PL塑制夹敷设 PCL蛇皮管敷设 CP瓷瓶或瓷柱绝缘子敷设 K2、表示线路敷设部位的文字代号：沿钢索敷设 SR沿屋架或层架下弦敷设 BE沿柱敷设 CLE沿墙敷设 WE沿天棚敷设 CE在能进人的吊顶内敷设 ACE暗敷在梁内 BC暗敷在柱内 CLC暗敷在墙内 WC暗敷在屋面内或顶棚内 CC暗敷在地面或地板内 FC暗敷在不能进人的吊顶内 AC管路敷设标注方法sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内wc：暗敷设在墙内WE：沿墙明敷设FC：预埋在地面内cc：暗敷设在顶板内SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC。
JDG管-KBG管
JDG管-KBG管JDG管KBG管建筑电气中使用的电导管主要有：普通钢管（俗称黑铁管）、镀锌钢管、UPVC塑料电管、软管等。
一、普通钢管：又分为薄壁（壁厚≤2.0mm）与厚壁电管。
1、特点与连接方式。
优点：接地连续性好，连接可靠，施工比较方便；缺点是容易锈蚀，内壁防腐困难；施工中需专业焊工焊接，材料消费多。
连接方式为：薄壁电管采用丝扣连接加两端熔焊跨接接地线；厚壁钢管套管熔焊连接，不需做接地线。
2、使用部位。
厚壁电管可用于室外土壤中暗埋，也可用于地下车库预埋、人防、消防电气线路敷设。
薄壁钢管可用于明敷或暗敷于室内干燥环境，作为强弱电电线保护管使用；薄壁钢管由于防腐性能差，故不得埋于土壤中或潮湿环境；又因管壁薄，不得用于可能遭受重压的环境如地下车库。
3、施工中应注意的问题。
进场后需保存在干燥环境中，并应做好内外壁防腐；薄壁钢管丝扣连接的管壁壁厚必须在1.5mm以上。
当壁厚小于1.5mm时，一方面因壁厚太薄，不利于套丝，另一方面螺纹处钢管强度下降，容易折断，不利于成品保护及使用。
厚壁电管在不少工地使用时，由于缺乏合适的套管，经常有施工单位采取将同管径电管剖开做套管的做法（见图一），这一做法的危害性在于电管的接口处焊渣容易进入内壁，导致划伤电线绝缘层。
如确实不能购到合适套管时，可以在先剖开的套管中间垫上同壁厚的铁片，焊好后将内壁打磨光滑再作套管使用。
二、镀锌钢管：分为厚壁与薄壁镀锌电管两种，薄壁镀锌电管又分为JDG（套接紧定式薄壁钢导管）和KBG（套接扣压式薄壁钢导管）。
1、特点与连接方式1）厚壁镀锌电管必须采用螺纹连接加跨接专用接地卡、接地跨接线（为4mm2以上铜芯软线）连接，在防爆场所（如锅炉房和自备柴油发电机机组的燃油或燃气供给运转室及燃料的储备室），当螺纹上涂电力复合酯时，可不跨接接广泛应用于吊顶中强、弱电布线。
3、施工中应注意的问题1）暗埋在混凝土中的薄壁镀锌电管壁厚应在1.5mm以上，否则在施工中容易踩瘪及在内墙砌筑时容易折断，不利于成品保护及使用。
紧定式(JDG)扣压式(KBG)介绍
紧定式（JDG）/扣压式（KBG）介绍紧定式（JDG）/扣压式（KBG）- - - - - - - - - - - - - - - - - -- - - - - - - - - - -是由钢导管，附件以及专用施工工具三大系列六组型号组成。
一、系列产品主要性能1、符合技术标准JDG/KBG 导管系列产品符合国家标准《电气安装导管特殊要求》（GB/14823.1-93 GB/13381.1-92），技术标准符合GB/50258-96符合《紧定式镀锌电线钢导管电线管路施工及验收规范》中国工程建设标准化协会（CECS）标准，并参照英国标准BS4568-1790金属电线管和配件的技术规范，产品经中国电工产品认证委员会广州电器附件检测站检验，各项性能指标均已达到或超过国家标准，已获《型式认可证书》。
2、钢材选材优良JDG/KBG钢导管及系列产品采用北京首钢公司、鞍山钢铁公司生产的优质冷轧带钢，经精密加工而成，双面镀锌，既美观，又有良好的防腐性能。
3、适应范围广泛JDG/KBG钢导管明敷暗敷均可适用，适用于工业与民用建筑、智能化建筑、市政管线中强电和弱电的电线电缆的穿线保护。
4、施工简易方便无需焊机和套丝设备，也不需要做跨接地线，无须刷漆，省却了传统熔焊和套丝等复杂的施工工序。
只需将直管对接头连接管与管，螺纹盒接头连接管与接线盒，定位后用专用工具紧定即可。
管路转弯处用弯管器可现场弯曲相应的弧度。
5、品质性能优越JDG/KBG导管相对国产镀锌管、SC管等市场同类产品，在综合性能方面具有十分显著的优势。
6、综合比价优惠与厚壁钢管比较，单位延长米的重量轻，单位长度的价格低，结构简单，附件少，节约材料成本；安装方便，节省施工成本。
7、工程验收顺利JDG/KBG导管已形成行业（CECS）规范，施工验收遵照中国工程建设标准化协会所制定的CECS120：2000套接紧定式钢导管电线管路施工及验收规范，进行工程验收。
二、JDG/KBG 导管系列采用优质冷轧带钢（Q195F-Q215F）经高频焊接一次成型，加工精度高，焊缝光滑，双面镀锌保护，外观平直无弯曲，壁厚均匀，圆度高，两端套丝，端口平滑、圆顺，无毛刺。
JDG管施工方法和技术标准
J D G管施工方法和技术标准Revised by Petrel at 2021JDG管施工方法和技术标准套接紧定式钢导管(以下简称JDG管)的使用，解决了厚壁钢导管及普通电线管在电线管路敷设中存在管路连接、接地跨接和管线防腐的复杂问题。
JDG管在施工工程中与普通金属电线管相比，它可省去套丝、跨接地线、管线防腐工序，提高了工作效率，适用于室内干燥场所。
1.JDG管应用概述JDG管系列产品由钢导管、连接管件(直管接头、螺纹接头、爪形螺母)、紧定螺钉组成，导管及连接管件内外壁均镀锌。
JDG钢导管采用优质冷轧带钢，经高频焊管机组自动焊缝成型，双面镀锌保护。
根据《套接紧定式钢导管电线管路施工及验收规程》(CECS120：2000)要求，管壁厚度为1．6mm。
JDG管路敷设中，管与管连接采用直管接头。
直管接头中间有一道用滚压工艺压出的凹槽，所形成的锥度可使钢管插紧定位，密封性能较好。
凹槽深度与钢管壁厚相一致，钢导管插入后内壁平整光滑，不影响穿线，更不会刮伤电线。
靠近管接头两端各有一个(032mm以上管为2个)带紧定螺钉的螺纹孔，该螺纹孔是采用冲压工艺，由管内壁向管外壁冲压形成凸起后再攻丝形成的，使螺纹圈数增多、螺纹的长度大于直管接头的壁厚，以保证紧定连接的牢固。
特制紧定螺钉应采用不低于Q235的钢材，紧拧端呈六角形并有“+”形槽，另一段呈蜂窝状，靠近紧拧端有一处直径变小的脖颈。
安装时先将钢导管与直管接头插紧定位，再用专用紧定扳手持续拧紧紧定螺钉直至拧断脖颈，使钢导管与直管接头形成一个整体，无须再做跨接地线。
管与盒的连接采用螺纹接头，螺纹接头与管连接的一端有一个(032mm以上管为2个)带紧定螺钉的螺纹孔，其结构尺寸、规格与直管接头相同。
螺纹接头与盒(箱、槽)连接的一端带有一个爪形螺母和一个六角形螺母。
安装时爪形螺母扣在盒(箱、槽)内侧，六角形在外侧，用紧定扳手使爪形螺母和六角形螺母夹紧盒(箱、槽)壁面即可，无须再做跨接地线。
JDG管规格表
JDG管规格表
现在JDG管运用广泛，直接替代了传统衔接方法的SC管和PVC管，作为一款新式导线管，商场越来越多挑选，许多小型厂家都有在出产制作JDG管，导致偷工减料的事情越来越多，弄乱商场，在检验时以《套接紧定式钢导管电线管路施工及检验规程CECS_120-2007》该规范为准。
JDG管规格表：
JDG管根据管径，规格有16mm，20mm，25mm，32mm，40mm，50mm 根据壁厚，规格壁厚1.6mm上下差正负0.15mm，套管管件壁厚1.6mm，没有允许误差。
JDG管导管优点：
1、优质钢材，双面镀锌，经精密焊接加工而成，属新型电线管。
2、内外壁镀锌，有良好的防腐性能。
3、内外壁光滑，无毛刺，穿线时不易破坏电线绝缘层。
4、施工的便捷性、连接方式简单，一般通过现场技术交底，普通作业人员均可操作。
常见管子的标注
SC是焊接钢管RC是镀锌钢管PC-PVC塑料硬管FPC-阻燃塑料硬管MT-电线管CP-金属软管CT-桥架MR-金属线槽PR-塑料线槽KBG为扣压式镀锌薄壁电线管，其连接是用扣压钳子，将管道和管件压出小坑，紧密连接。
JDG为紧定式镀锌薄壁电线管，其连接靠管件顶丝顶紧管道，达到紧密连接。
其以上两种产品，全国各省市均有不同厂家，不同品牌在生产。
扣压紧定与套接紧定KGB管壁厚与JDG有很大区别，JDG除了16的管壁厚为1.2以外，其余全部为1.6。
KGB 管壁厚和管大小有关。
大于16的也有1.2的，更有的1.0的也有价格差不多也看是什么牌子的一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上DN20 标准壁厚2.75 允许偏差是+12%-15%DN32 标准壁厚2.75 允许偏差是+12%-15%DN40 标准壁厚3.5 允许偏差是+12%-15%DN50 标准壁厚3.5 允许偏差是+12%-15%DN70 标准壁厚3.75 允许偏差是+12%-15%DN80 标准壁厚4 允许偏差是+12%-15%钢管内外壁经镀锌处理后，防锈、防腐蚀性能好。
热镀锌是防止钢铁生锈的一种方法。
从170多年前镀锌第一次用应以来，已广泛用于钢铁的保护。
热镀锌分线材连续镀锌，板材连续镀锌，钢管半连续镀锌，批量结构钢镀锌，机械镀锌等不同形式。
批量结构钢镀锌主要是输电铁塔，微波塔，变电站，电力线路，公路防护栏，路灯杆，船用结构件，建筑钢结构件的防腐蚀保护镀层。
jdg管和kbg管的区别
东莞文兴桥架厂官网： 一，JDG管：全名叫“紧定式薄壁镀锌钢管”
二，KBG管：全名叫“扣压式薄壁镀锌钢管”
三，两种管材质一样，只是连接方式不同而已：
JDG管是套管与导管使用螺丝紧固，KBG管是用专用压钳将套管与导管压紧紧固。
这种管材质不用防腐、不用跨接、不用刷漆，外观是黄色的，壁厚通常在1.2-2.5mm之间。
钢管分为焊接钢管和无缝钢管，而焊接钢管又分为镀锌和非镀锌，JDG 和KBG管的特点是镀锌焊接钢管，但是管壁较薄。
与普通的焊接钢管区别在于壁厚不同，普通的焊接钢管壁厚通常不小于3mm。
焊接钢管和无缝钢管的成型工艺
1.焊接钢管：
东莞文兴桥架厂官网：
它是由钢带切割成窄钢条，然后用磨具冷加工裹成管状，然后使用焊机将一条管缝焊接，外焊缝打磨光亮，一般焊管的内毛刺不打磨，只有精密焊管才打内毛刺。
2.无缝钢管：
是用圆柱形钢钉热拉成管状，所以看不见焊缝，所以承受压力比焊接钢管大。
四、定额中规定：
1.焊接钢管的敷设，包含了内外刷漆，不包括刷防火漆和防火涂料。
2.如果是埋设，只包括管内刷漆，管外防腐保护另行计算。
埋设的挖填土方，执行电缆沟挖填土方子目。
3.除焊接钢管外，其他材质的管材工作内容中均不包括刷漆的内容。
焊接钢管可用于给排水、消防、采暖等工程，因此，所有的定额子目中的焊接钢管都包括上面所述3条，要特别注意你们当地定额对焊接钢管规定。
JDG管国标壁厚执行标准
JDG管国标壁厚执行标准
JDG管壁厚标准还有很多人不知道的，其实JDG管施工以及验收都有国家规范标准的，《套接紧定式钢导管电线管路施工及验收规程CECS_120-2007》A.0.1上有注明。
JDG管也称为“套接紧定式钢导管电线管”，所以查看JDG管壁厚国标标准可以参考《套接紧定式钢导管电线管路施工及验收规程CECS_120-2007》该标准。
1、JDG管国标壁厚标准1.6mm，允许偏差正负±0.15mm，厚度到达1.45以上就算国标了，不过目前市场上面用1.5mm的JDG管也比较多，明敷暗敷都可用，也能够预埋用了。
JDG管国标壁厚均匀在1.2-1.6mm之间。
2、JDG管型号上已注明外径与壁厚；如：JDG16-1.2，JDG25-1.6；外径+壁厚
3、jdg管技术标准根据《GBT20041.1-2005电气安装用导管系统第1部分》执行；验收标准根据《套接紧定式钢导管电线管路施工及验收CECS_120-2007》
JDG管规格型号表：
JDG管规格:
JDG镀锌穿线管规格主要有：Φ16、Φ20、Φ25、Φ32、Φ40、Φ40，其间Φ16的jdg穿线管的国标厚度是1.5mm，其他的jdg穿线管国标厚度都是1.6mm。
如今JDG管使用广泛，直接代替了传统连接方式的SC管和PVC管，作为一款新型导线管，市场越来越多选择，很多小型厂家都有在生产制造JDG管，
导致偷工减料的事件越来越多，弄乱市场，在验收时以《套接紧定式钢导管电线管路施工及验收规程CECS_120-2007》该标准为准，免得被忽悠。
JDG管的一些资料和技术标准
JDG管的一些资料和技术标准套接紧定式钢导管(以下简称JDG管)的使用，解决了厚壁钢导管及普通电线管在电线管路敷设中存在管路连接、接地跨接和管线防腐的复杂问题。
JDG管在施工工程中与普通金属电线管相比，它可省去套丝、跨接地线、管线防腐工序，提高了工作效率，适用于室内干燥场所。
1 JDG管应用概述JDG管系列产品由钢导管、连接管件(直管接头、螺纹接头、爪形螺母)、紧定螺钉组成，钢导管及连接管件内外壁均镀锌。
JDG钢导管采用优质冷轧带钢，经高频焊管机组自动焊缝成型，双面镀锌保护。
根据《套接紧定式钢导管电线管路施工及验收规程》(CECS120：2000)要求，管壁厚度为1．6mm。
JDG管路敷设中，管与管连接采用直管接头。
直管接头中间有一道用滚压工艺压出的凹槽，所形成的锥度可使钢管插紧定位，密封性能较好。
凹槽深度与钢管壁厚相一致，钢导管插入后内壁平整光滑，不影响穿线，更不会刮伤电线。
靠近管接头两端各有一个(32mm以上管为2个)带紧定螺钉的螺纹孔，该螺纹孔是采用冲压工艺，由管内壁向管外壁冲压形成凸起后再攻丝形成的，使螺纹圈数增多、螺纹的长度大于直管接头的壁厚，以保证紧定连接的牢固。
特制紧定螺钉应采用不低于Q235的钢材，紧拧端呈六角形并有“+”形槽，另一段呈蜂窝状，靠近紧拧端有一处直径变小的脖颈。
安装时先将钢导管与直管接头插紧定位，再用专用紧定扳手持续拧紧紧定螺钉直至拧断脖颈，使钢导管与直管接头形成一个整体，无须再做跨接地线。
管与盒的连接采用螺纹接头，螺纹接头与管连接的一端有一个(32mm以上管为2个)带紧定螺钉的螺纹孔，其结构尺寸、规格与直管接头相同。
螺纹接头与盒(箱、槽)连接的一端带有一个爪形螺母和一个六角形螺母。
安装时爪形螺母扣在盒(箱、槽)内侧，六角形在外侧，用紧定扳手使爪形螺母和六角形螺母夹紧盒(箱、槽)壁面即可，无须再做跨接地线。
JDG管连接方式见图1所示。
图1 JDG管连接示意图2 JDG管的质量控制JDG管施工方便快捷，在工程中的应用日渐增多，应用需求量不断增大，但在实际应用过程中，还存在一些材料质量和施工质量问题，例如管材不合格、配件不配套、施工工艺不规范、连接不牢固、接地不可靠等。
JDG、KBG钢导管、薄壁穿线管介绍
4.安全施工：管材的施工无需焊接设备，使施工现场无明火，杜绝了火灾隐患，确保了施工现场的安全施工。
二、选材精良 JDG钢导管及系列产品均采用北京首钢公司生产的优质冷轧钢，经精密加工而成，双面镀锌,既美观，又有良好的防腐性能。
三、适应范围广 JDG钢导管明敷暗敷均可适用，适用于工业与民用建筑及市政管线中电线电缆的穿线保护，尤其适用于日趋推崇的智能化写字楼的综合布线系统。
四、施工简便 无需焊机和套丝设备，也不需做跨接地线，无须刷漆，省却了传统熔焊和套丝等复杂的施工工序。只需将直管对接头连接管与管，螺纹盒接头连接管与接线盒，定位后用专用工具拧紧专用螺钉（拧断）与接线盒连接处用锁母紧定即可。管路转弯处用弯管器可现场弯曲相应的弧度。
JDG钢导管\KBG钢导管\薄壁穿线管介绍
一、JDG钢导管
采用优质Q235冷轧带钢经高频焊接一次成型，双面镀锌保护，壁厚均匀，焊缝光滑，圆度高，端口平滑无毛刺。使用配套专用工具可弯角，不变型，不断裂。一般定长4米，标准型壁厚1.60mm，其它型壁厚1.20mm,明暗均可使用。规格六种：?16，?20，?25，?32，?40，?50。
（2）敷设在砖墙、砌体墙内的管路，剔槽宽度，不应大于管外径5mm。固定点间距，不应大于1000mm；
（3）敷设在预制圆孔板上的管路平顺，紧贴板面，固定点间距不应大于1000mm。
11.KBG管电线管路连接，应采用专用工具进行，不应敲打形成压点。严禁熔焊
连接。管路为水平敷设时，扣压点宜在管
路上、下方分别扣压；管路为垂直敷设时，扣压点宜在管路左、右侧分别扣压。
紧定式(JDG)扣压式(KBG)介绍
紧定式（JDG）/扣压式（KBG）介绍紧定式（JDG）/扣压式（KBG）- - - - - - - - - - - - - - - - - -- - - - - - - - - - -是由钢导管，附件以及专用施工工具三大系列六组型号组成。
一、系列产品主要性能1、符合技术标准JDG/KBG 导管系列产品符合国家标准《电气安装导管特殊要求》（GB/14823.1-93 GB/13381.1-92），技术标准符合GB/50258-96符合《紧定式镀锌电线钢导管电线管路施工及验收规范》中国工程建设标准化协会（CECS）标准，并参照英国标准BS4568-1790金属电线管和配件的技术规范，产品经中国电工产品认证委员会广州电器附件检测站检验，各项性能指标均已达到或超过国家标准，已获《型式认可证书》。
2、钢材选材优良JDG/KBG钢导管及系列产品采用北京首钢公司、鞍山钢铁公司生产的优质冷轧带钢，经精密加工而成，双面镀锌，既美观，又有良好的防腐性能。
3、适应范围广泛JDG/KBG钢导管明敷暗敷均可适用，适用于工业与民用建筑、智能化建筑、市政管线中强电和弱电的电线电缆的穿线保护。
4、施工简易方便无需焊机和套丝设备，也不需要做跨接地线，无须刷漆，省却了传统熔焊和套丝等复杂的施工工序。
只需将直管对接头连接管与管，螺纹盒接头连接管与接线盒，定位后用专用工具紧定即可。
管路转弯处用弯管器可现场弯曲相应的弧度。
5、品质性能优越JDG/KBG导管相对国产镀锌管、SC管等市场同类产品，在综合性能方面具有十分显著的优势。
6、综合比价优惠与厚壁钢管比较，单位延长米的重量轻，单位长度的价格低，结构简单，附件少，节约材料成本；安装方便，节省施工成本。
7、工程验收顺利JDG/KBG导管已形成行业（CECS）规范，施工验收遵照中国工程建设标准化协会所制定的CECS120：2000套接紧定式钢导管电线管路施工及验收规范，进行工程验收。
二、JDG/KBG 导管系列采用优质冷轧带钢（Q195F-Q215F）经高频焊接一次成型，加工精度高，焊缝光滑，双面镀锌保护，外观平直无弯曲，壁厚均匀，圆度高，两端套丝，端口平滑、圆顺，无毛刺。
