临时水准点引测记录表(监理复测)
水利测量监理细则
一适用范围工程概况:本工程主要建设地点为闵行区莘庄镇战斗河、战友河及韩泗泾河道。
本工程主要工作内容包括：1）整治河道总长 1915.10m；2）河道水利冲挖及泥浆外运(槽罐车）14494.4 m3、河道回填土方 1837.1 m3、箱涵清淤 2500 m3；3）新建护岸 2657.50m：其中浆砌块石护岸 219.00m，仿木桩护岸 2438.50m；4）新建栏杆 219m、新建人行步道 897.15 m2；5）新建绿化面积 19910.71 m2，其中：陆域绿化 10467.97 m2、斜坡绿化 8729.83 m2、水生绿化 712.92 m2；6）新建桥梁 1 座，黎安路战斗河桥(20*29.6 m)，桥接坡 2604.8 m2；7）临时工程一项。
1、韩泗泾主要工作内容包括：1) 整治河道总长 421.80m；2）河道水利冲挖及泥浆外运(槽罐车）4634.16m3、河道回填土方 30m3、；3) 新建浆砌块石护岸 219.00m；4）新建栏杆 219.00m；5）新建绿化面积 1368.75m2，其中：陆域绿化 1204.50m2、水生植物 164.25 m2；6）临时工程一项。
2、战斗河主要工作内容包括：1) 整治河道总长 1076.80m；2）河道水利冲挖及泥浆外运(槽罐车）6691.74m3、河道回填土方 1666.10m3；3) 新建仿木桩护岸 1666.70m，人行步道 318.45m2；4）新建绿化面积 11784.64m2，其中：陆域绿化 5442.85m2、斜坡绿化5966.79m2、水生植物 375.01m2；3、战友河主要工作内容包括：1) 整治河道总长 416.50m；2）河道水利冲挖及泥浆外运(槽罐车）3168.5m3、河道回填土方 141m3；3) 新建仿木桩护岸 771.80m，人行步道 578.70m2；4）新建绿化面积 6757.32m2，其中：陆域绿化 3820.62m2、斜坡绿化2763.04m2、水生植物 173.66m2；5）新建桥梁 1 座，黎安路战斗河桥 20*29.6m，桥接坡 2604.80m2；6）临时工程一项。
表C.0.4 建筑物定位测量、桩基定位测量验收记录
质控（建）表C.0.4
工程名称
福建省福州市大河村工程
施工单位
共
页第
页
福建省XX建设工程有限公司
施测部位
新验收部位1
施测日期
年月日
高程依据
测量仪器 及编号
施工场地布设的标准水准点B1、B2、B3、B4及标准控制坐标点
检定日期
年月日
测量 复核 情况 （简 图）
本工程根据规划局提供的原始水准点BM0（标高75.20m）、引测B1（标高74.80m）、B2（标高 74.80m）、B3（标高74.80m）、B4（标高74.80m）四个标准水准点及通过原始坐标点J0引测的 四个标准坐标点来测定建筑物平面位置和主控轴线。本工程室内±0.000标高的绝对高程为76.90m 。
检查 结论
项目专业技术负责人： （项目部章）
年月日
验收 结论
专业监理工程师：
年月日
ห้องสมุดไป่ตู้

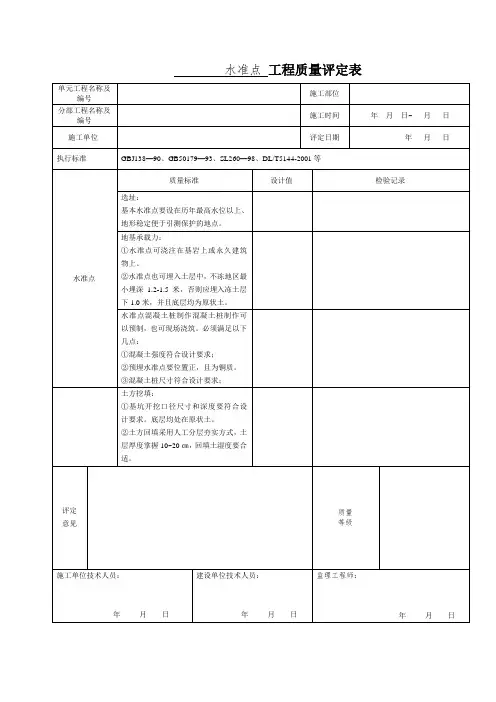

表2 水准点工程质量评定表
②水准点也可埋入土层中，不冻地区最小埋深1.2-1.5米，否则应埋入冻土层下1.0米，并且底层均为原状土。
水准点混凝土桩制作混凝土桩制作可以预制，也可现场浇筑。必须满足以下几点：
①混凝土强度符合设计要求；
②预埋水准点要位置正，且为铜质。
③混凝土桩尺寸符合设计要求；
土方挖填：
①基坑开挖口径尺寸和深度要符合设计要求。底层均处在原状土。
②土方回填采用人工分层夯实方式，土层厚度掌握10~20㎝，回填土湿度要合适。
评定
意见
质量
等级
施工单位技术人员：
年月日
建设单位技术人员：年Biblioteka 日监理工程师：年月日
水准点工程质量评定表
单元工程名称及编号
施工部位
分部工程名称及编号
施工时间
年月日~月日
施工单位
评定日期
年月日
执行标准
GBJ138—90、GB50179—93、SL260—98、DL/T5144-2001等
水准点
质量标准
设计值
检验记录
选址：
基本水准点要设在历年最高水位以上、地形稳定便于引测保护的地点。
地基承载力：
测量监理工作一般程序
测量监理工作一般程序一、控制点复核1.平面控制点复核（坐标复核）1.1控制点交接由业主组织，测绘院交点，施工单位接收，监理参加交接过程。
对接收的控制点，施工单位和监理部门要分别复核，并填写相应表格（1）。
（表格（1）为公司内部管理表格后附。
）1.2控制点复核方法：如接收控制点为两点，即取其中一点为测站点，另一点为照准点，测出两点之间距离及照准点坐标。
用两控制点的坐标值，计算出两点间的理论距离，比较理论距离与实测距离，理论坐标与实际坐标之差，根据下表评定是否合格。
导线测量的主要技术要求表2.1.5 （工程测量规范）注：①表中n为测站数②当测区测图的最大比例尺为1/1000时，一、二、三级导线的平均边长及总长可适当放长，但最大长度不应大于表中规定的2倍。
一般工程均应符合工程一级导线要求。
如果控制点是三点或者以上，可设1#点为测站点，2#点为后视点，复核3#复核结果如超出一级导线误差范围，及时通知业主联系测绘单位改正，如误差在一级与二级导线误差范围之内，也可建议业主采用以其中一点为起始点，另一点为起始方向，作为工程的定位依据，但与业主的联系一定要用书面方式，并应得到业主的书面认可。
例：1# x=147445.211 y=127701.329 H=16.2512# x=147645.303 y=127660.616 H=19.5753# x=147388.312 y=127735.519 H=15.121复核过程：测站1# x=147445.211 y=127701.329后视2# x=147645.303 y=127660.616实测2# x=147645.310 y=127660.625实测3# x=147388.316 y=127735.522计算（点位）相对闭合差：1#~2#实测距离=(y2 -y1)²+ (x2-x1)²=204.1981#~3#实测距离=(y3-y1)²+ (x3-x1)²= 66.379实测2#x、y分别减去理论2#x、yΔx=0.007 Δy=0.009实测3#x、y分别减去理论3#x、yΔx=0.004 Δy=0.0032#点位相对闭合差=(0.007)²+ (0.009)²= 0.011/204.198=1/18563≤1/15000 合格3#点位相对闭合差=(0.004)²+ (0.003)²= 0.005/66.379=1/13275≥1/15000不合格定位依据（该联系单可由施工单位发与业主）。
地下车库及高层工程定位测量放线水准点引测记录(内容完整)
工程定位测量、放线、水准点引测记录结论：符合设计及规范要求水准点引测示意图：符合设计及规范要求施工单位意见：项目专业负责人：监理单位意见：监理工程师：测量人：复测人：工程定位测量、放线、水准点引测经过记录工程定位测量、放线、水准点引测记录津资K-J2-1结论：符合设计及规范要求水准点引测示意图：符合设计及规范要求工程定位测量、放线、水准点引测记录结论：符合设计及规范要求 水准点引测示意图：符合设计及规范要求施工单位意见：项目专业负责人：监理单位意见：监理工程师：测量人：复测人：工程定位测量、放线、水准点引测经过记录工程定位测量、放线、水准点引测记录津资K-J2-1结论：符合设计及规范要求水准点引测示意图：符合设计及规范要求施工单位意见：项目专业负责人：监理单位意见：监理工程师：测量人：复测人：工程定位测量、放线、水准点引测经过记录工程定位测量、放线、水准点引测记录结论：符合设计及规范要求水准点引测示意图：符合设计及规范要求施工单位意见：项目专业负责人：监理单位意见：监理工程师：测量人：复测人：工程定位测量、放线、水准点引测经过记录工程定位测量、放线、水准点引测记录结论：符合设计及规范要求水准点引测示意图：符合设计及规范要求施工单位意见：项目专业负责人：监理单位意见：监理工程师：测量人：复测人：工程定位测量、放线、水准点引测经过记录工程定位测量、放线、水准点引测记录结论：符合设计及规范要求水准点引测示意图：符合设计及规范要求施工单位意见：项目专业负责人：监理单位意见：监理工程师：测量人：复测人：工程定位测量、放线、水准点引测经过记录工程定位测量、放线、水准点引测记录结论：符合设计及规范要求水准点引测示意图：符合设计及规范要求施工单位意见：项目专业负责人：监理单位意见：监理工程师：测量人：复测人：工程定位测量、放线、水准点引测经过记录工程定位测量、放线、水准点引测记录结论：符合设计及规范要求水准点引测示意图：符合设计及规范要求施工单位意见：项目专业负责人：监理单位意见：监理工程师：测量人：复测人：工程定位测量、放线、水准点引测经过记录工程定位测量、放线、水准点引测记录结论：符合设计及规范要求水准点引测示意图：符合设计及规范要求施工单位意见：项目专业负责人：监理单位意见：监理工程师：测量人：复测人：工程定位测量、放线、水准点引测经过记录。
工程测量监理复核作业指导书
1.目的为了对监理咨询服务项目工程测量质量进行有效控制，监理项目部必须对施工单位的测量成果报验资料进行复核测量，以保证工程测量的定位放线、标高、轴线等的准确性、可靠性，符合设计和规范要求，同时考虑到工程测量的专业性和重要性，各分/子公司应成立专业测量小组。
为了明确专业测量小组和项目部测量人员之间的职责以及相关的测量复核要求，特制定本作业指导书。
2.适用范围本作业指导书适用于企业所承接的建（构）筑物工程监理的测量复核作业。
（对市政项目尚应按交通部和上海市政局的有关规定执行）。
3. 依据文件《城市测量规范》(CJJ8-99)《工程测量规范》(GB50026-93)《精密工程测量规范》(GB/T15314-94)《国家一、二等水准测量规范》(GB12897-91)《国家三、四等水准测量规范》(GB12898-91)《建筑地基基础工程施工质量验收规范》(GB50202-2002)《钢结构工程施工质量验收规范》(GB50205-2001)《建筑地面工程施工质量验收规范》(GB50209-2002)《建筑变形测量规程》(JGJ/T8-97)专业测绘院(队)、设计部门及业主方所提供的测绘数据成果和特殊的技术要求以及规划部门出具的红线依据。
《工程监理服务控制程序》JKPM/B03-20074．职责4.1测量监理人员的职责规定4.1.1分/子公司专职测量监理人员职责范围，主要负责分/子公司所承接的工程项目监理测量复核工作，具体应承担的作业内容如下：a)测量控制网的复核；b)建(构)筑物施工测量定位(灰线)测量复核；c)基础垫层上弹出的定位轴线测量复核；d)首层(标高±0.00面)结构上的定位轴线测量复核；e)建(构)筑物特殊部位定位轴线测量复核；f)建(构)筑物沉降(变形)测量复核，观测次数不少于3次；高度超过100米（含此数）建(构)筑物的整体垂直度测量复核。
4.1.2项目部测量监理人员职责范围，主要负责项目部所承接的工程项目监理测量复核工作，具体应承担的作业内容如下：a)建(构)筑物桩基工程小样桩桩位测量复核；b)建(构)筑物桩基工程(竣工)桩位偏差测量复核；c)建(构)筑物各层层内及上引定位轴线测量复核；d)高层建(构)筑物电梯井垂直度测量复核。
建筑工程监理测量复核作业指导书
建筑工程监理测量复核作业指导书1. 总则1.1 工程建设监理测量复核是针对工程建设施工阶段施工单位的测量成果及测量定位放线的原始数据的重新测量复核和验收。
通过监理单位的测量复核，力求确保基础数据的科学性和可靠性，保证工程建设的质量。
1.2 建筑工程监理测量复核作业指导书规定了监理测量复核程序、设备、人员资质管理要求及技术实施要点。
1.3 本作业指导书适用于建( 构) 筑物工程的监理测量复核作业指导，对市政及水工等项目应严格按照交通部和上海市政局的有关规定执行。
1.4 本作业指导书由公司总师室负责编制、发布、解释，并经总工程师批准后执行。
2. 监理测量复核作业依据1) 《工程测量规范》(GB50026—93) ；2) 《城市测量规范》(CJJ8—99) ；3) 《建筑变形测量规程》(JGJ／T8—97) ；4) 《上海市地基基础设计规范》CDGJ0—8 11—1999；5) 《全球定位系统城市测量技术规程》CJJ73—97；6 )专业测绘单位、设计部门及业主方所提供的测绘数据成果和特殊的技术要求以及规划部门出具的红线依据；7)施工设计图纸等。
3. 测量复核主要内容及原则规定3.1 测量复核主要内容3.1.1 人员资质、仪器设备、测量方案等审核1）审核施工单位测量人员人员配备及上岗证书；2）审核施工单位测量仪器检定证书（物证对应、检定时效等）；3）审核施工单位施工测量方案。
3.1.2 控制点坐标、标高成果复核1）控制点平面坐标成果复核；2）控制点标高成果复核。
3.1.3 建（构）筑物施工轴线测量复核1）建（构）筑物定位灰线测量复核；2）基础垫层上弹出的定位轴线测量复核；3）首层（标高± 0．00面）结构定位轴线测量复核；4）其它楼层定位轴线传递及层内轴线测量复核；5）建（构）筑物特殊部位定位轴线测量复核。
3.1.4 桩位测量复核2）基桩小样桩桩位测量复核；3）基桩（竣工）桩位测量复核。
3.1.5各楼层（包括士0. 00面）标高引测复核3.1.6 垂直度测量复核1 ）建（构）筑物的垂直度测量复核；2 ）电梯井垂直度测量复核。
地下车库及高层工程定位测量放线水准点引测记录(内容完整)
工程定位测量、放线、水准点引测记录津资 K-J2-1全站仪 NTS-302B ；电子经纬 仪 DT202C ；水准仪 DS3-Z定位测量示意图：结论：符合设计及规范要求水准点引测示意图：结论：符合设计及规范要求建设单位意见：施工单位意见：监理单位意见：测量人：项目专业负责人：项目专业负责人：监理工程师：复测人：年月日 年月日年月日年月日工程名称 裕华园一期 1#楼 施工单位 天津安泽建设工程有限公司依据 总平面图及楼号结构图仪器型号 设计标高室内 ±0.000 相当于大沽高程3.55m水准点位置现场工程定位测量、放线、水准点引测经过记录津资K-J2-2工程定位测量、放线、水准点引测经过记录津资K-J2-3工程定位测量、放线、水准点引测记录津资K-J2-1全站仪NTS-302B；电子经纬仪DT202C ；水准仪DS3-Z裕华园一期2#楼施工单位总平面图及楼号结构图仪器型号室内±0.000 相当于大沽高程3.55m 水准点位置天津安泽建设工程有限公司工程名称设计标高依据现场定位测量示意图：结论：符合设计及规范要求水准点引测示意图：结论：符合设计及规范要求工程定位测量、放线、水准点引测记录津资K-J2-1结论：符合设计及规范要求水准点引测示意图：建设单位意见：施工单位意见：监理单位意见：测量人：项目专业负责人：项目专业负责人：监理工程师：复测人：年月日年月日年月日年月日工程定位测量、放线、水准点引测经过记录津资 K-J2-2工程名称 裕华园一期 3#楼施工单位 天津安泽建设工程有限公司工程地点天津市静海县地纬路北侧与瑞和道东侧交口定位测量示意记录内容：水准点引测： 本工程大沽标高引测， 依据《天津市静海县规划建筑设计所》 提供给《天 津市政华房地产开发公司》的大沽高程系统，测区位于静海县瑞祥道东侧，瑞和道西侧。
金盾佳园小区东北角围墙上，根据甲方要求，引测采用 BM2 点，大沽高程为 4.199m 。
《水利工程施工质量检验与评定标准》版配套用表电子版
单位工程施工质量检验与评定资料核查表23
单位工程质量核定表25
工程竣工报告26
上海市水务建设工程竣工安全生产评估表27
上海市水利工程合同工程质量核定表（A3）28
第二部分施工记录类用表29
工程控制点交桩记录表30
工程控制点交桩复测记录表(平面坐标)31
工程控制点交桩复测记录表(高程)32
临时水准点引测记录表33
单元工程施工质量评定表（充砂管袋筑堤）182
单元工程施工质量评定表（土料吹填筑堤）183
单元工程施工质量评定表（抛石筑堤）184
单元工程施工质量评定表（土工织物垫层）185
单元工程施工质量评定表（反滤层）186
单元工程施工质量评定表（整坡）187
单元工程施工质量评定表（模袋砼护面）188
单元工程施工质量评定表（预制块体护面）189
单元工程施工质量评定表（地下连续墙）120
单元工程施工质量评定表（型钢水泥土搅拌墙工程（SMW工法桩））121
单元工程施工质量评定表（河道机械开挖）122
单元工程施工质量评定表（湖泊机械开挖）123
单元工程施工质量评定表（河道挖泥船疏浚）124
单元工程施工质量评定表（湖泊挖泥船疏浚）125
单元工程施工质量评定表（河道水力冲挖）126
单元工程施工质量评定表（深层水泥土搅拌法地基处理）93
单元工程施工质量评定表（深层水泥土搅拌桩围护墙）94
单元工程施工质量评定表（高压喷射注浆）95
单元工程施工质量评定表（树根桩）96
单元工程施工质量评定表（土层锚杆）97
单元工程施工质量评定表（垂直排水芯带）98
单元工程施工质量评定表（袋装砂井）99
原地面高程测量成果表
中线标高（m）
道路南侧标高（m）
道路北测标高（m）
原地面宽度（m）
备注
K0+000
0
相对标高
K0+050
K0+100
K0+150.
K0+200
K0+250
K1+300
K1+350
K1+080
K1+110
K1+140
K1+170
K1+200
K1+230
K1+260
K1+290
K1+320
K1+350
K1+380
K1+410
K1+440
K1+470
K1+500
K1+530
K1+560
K1+590
K1+620
K1+650
K1+680
621.747
K1+710
621.907
K1+740
621.892
K1+770
621.162
K1+800
620.432
K1+830
619.267
K1+860
619.512
张家港市2015年水利重点县IV标
水准点引测及L11混凝土机耕路原地面测量记录及成果表
一、控制水准点引测成果表
控制点编号
水准点高程
备注
BM1
5.23
跃新桥北侧栏杆
NHG
5.85
南横港1#桥东侧栏杆北头
