矿山机电一体化专业毕业设计(论文)-煤矿供电系统设计
矿山供电毕业论文
矿山供电毕业论文矿山供电毕业论文题目矿山供电设计与安全专业电气自动化摘要设计一个安全、可靠、经济、实用的井下供电系统，对保证井下安全生产有重大意义。
电力负荷是决定电力系统规划、设计、运行以及发电、送电、变电布局的主要依据。
保证供电系统的运行经济性，在运行中尽量减少损耗、提高效率，使系统尽可以做到低成本，节约建设投资。
在保证安全生产和安全用电的前提下，使用户得到可靠、优质、经济的电能，并且在保证技术。
经济指标符合要求的同时，使系统尽可能达到机构简单，便于安装、维护，易于操作。
包括供电系统的的结线方式，即如何汇集和分配电能。
采区的供电方式为采区变电所-移动变电站-工作面配电点方式。
（1）这种供电方式简化了供电系统，缩短了低压供电距离，减少了电能损耗，保证了供电质量，满足了正常运转和启动需要。
低压供电系统的简化，使电网的安全可靠程度增加，并减少电缆截面面积和低压开关数量。
（2）采用干式自冷变压器，没有火灾和爆炸危险，提高了采区供电的防爆性能，附属部件简单，有利安全，且便于检修。
采区变电所位置的确定原则：1.位于负荷中心，并保证想采区内最远距离、最大容量设备供电。
2.一个采区尽量采用一个采区变电所位置。
3.尽量设在顶板稳定、无淋水的地点。
4.通风运输方便。
采区供电电压的选择为对于一般机械化工作面，用660V电压；对于综合机械化工作面用1140V电压。
对于工作面配电点直接控制的工作面上的各种用电设备，应用经直接接在该配电点母线上的专用磁力启动器控制。
由于工作面配电点距离采区变电所较远，并因采掘工作面电器设备经常移动、负荷重、启动频繁、工作条件差、维护量大，故一般应在每个配电点加设一台电源进线自动馈电开关。
该开关与配电点的其他启动器开关设在一起，以便于停、送电操作和管理、维护。
并且在启动器出现机构失灵或接点粘连时，还可以借其切断电源，同时，此开关的设置还可能增加过流保护系统的可靠性和选择性。
矿用橡胶套软电缆既是井下固定设备、运输设备、采掘设备的供电电缆，又是从采区变电所向采掘工作面配电用的动力电缆；同时还有井下移动变电站用的高压监视型屏蔽橡胶电缆和地面大型采掘机用的高压橡套电缆。
煤矿机电专业毕业论文
煤矿机电专业毕业论文简介本论文旨在研究煤矿机电专业领域中的某一特定问题，并提出相关解决方案。
通过对该问题的深入研究和分析，希望能够为煤矿机电专业的发展和应用提供有益的参考和指导。
方法在本论文中，我们将采用以下方法来研究所选问题：1. 收集大量的文献和资料，包括相关的学术论文、研究报告和实践经验。
2. 进行实地调研和观察，了解现实情况并收集相关数据。
3. 进行数据分析和统计，以验证和支持论点的有效性。
4. 设计和实施相关实验，以验证和评估提出的解决方案的可行性和有效性。
论文结构本论文将按照以下结构进行组织和撰写：1. 引言：对论文的研究背景、目的和意义进行简要介绍。
2. 文献综述：对煤矿机电专业和所选问题的相关研究进行综述和分析。
3. 方法论述：详细介绍研究所采用的方法和步骤。
4. 结果和分析：对研究过程和实验结果进行详细的描述和分析。
5. 解决方案：提出针对所选问题的解决方案，并进行论证和说明。
6. 结论：总结研究的主要发现和贡献，并提出未来研究的方向和建议。
7. 参考文献：列出论文中引用的所有文献和资料。
时间安排为了按时完成毕业论文的撰写，我们将制定以下时间安排：- 第一周：收集文献和资料，进行背景研究。
- 第二周：详细研读文献，撰写文献综述部分。
- 第三周：设计研究方法和步骤，并开始实地调研。
- 第四至六周：进行数据分析和统计，撰写结果和分析部分。
- 第七至九周：提出解决方案，展开论证和说明。
- 第十周：撰写结论部分，并进行整体论文的修改和润色。
- 第十一周：完成最终版本的论文，准备提交毕业论文。
以上是对《煤矿机电专业毕业论文》的初步规划和安排，具体内容和进度可能会根据实际情况进行调整。
希望本论文能够获得有益的研究成果，并为煤矿机电专业的发展做出贡献。

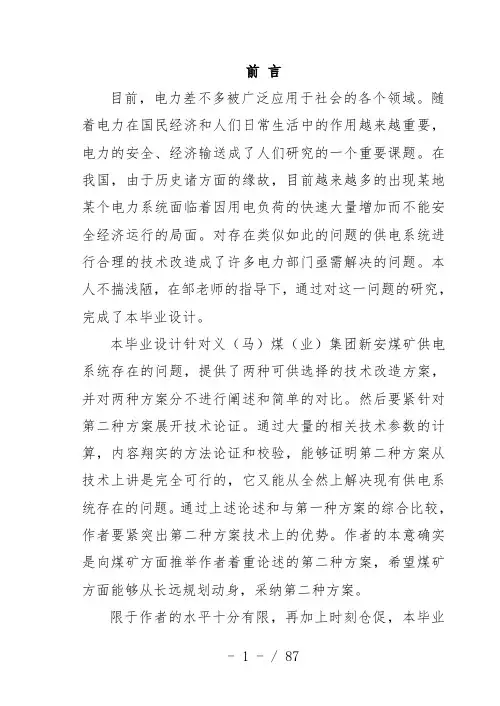

煤矿供配电系统毕业论文
前言目前，电力差不多被广泛应用于社会的各个领域。
随着电力在国民经济和人们日常生活中的作用越来越重要，电力的安全、经济输送成了人们研究的一个重要课题。
在我国，由于历史诸方面的缘故，目前越来越多的出现某地某个电力系统面临着因用电负荷的快速大量增加而不能安全经济运行的局面。
对存在类似如此的问题的供电系统进行合理的技术改造成了许多电力部门亟需解决的问题。
本人不揣浅陋，在邹老师的指导下，通过对这一问题的研究，完成了本毕业设计。
本毕业设计针对义（马）煤（业）集团新安煤矿供电系统存在的问题，提供了两种可供选择的技术改造方案，并对两种方案分不进行阐述和简单的对比。
然后要紧针对第二种方案展开技术论证。
通过大量的相关技术参数的计算，内容翔实的方法论证和校验，能够证明第二种方案从技术上讲是完全可行的，它又能从全然上解决现有供电系统存在的问题。
通过上述论述和与第一种方案的综合比较，作者要紧突出第二种方案技术上的优势。
作者的本意确实是向煤矿方面推举作者着重论述的第二种方案，希望煤矿方面能够从长远规划动身，采纳第二种方案。
限于作者的水平十分有限，再加上时刻仓促，本毕业设计种难免出现不严密之处或如此那样的错误，恳请各位老师批判指正。
1 概述要搞好那个设计题目，必须首先对供电系统中的某些知识有一个总体的了解，现简单介绍如下。
1.1 《煤矿安全规程》中的有关规定第441条矿井应有两回路电源线路，当任一回路发生故障停止供电时，另一回路应能担负矿井全部负荷。
年产60000t 以下的矿井采纳单回路供电时，必须有备用电源；备用电源的容量必须满足通风、排水、提升等的要求。
矿井的两回路电源线路上都不得分接任何负荷。
正常情况下，矿井电源应采纳分裂运行方式，一回路运行时另一回路必须带电备用，以保证供电的连续性。
10kV及其以下的矿井架空电源线路不得共杆架设。
矿井电源线路上严禁装设负荷定容量。
第442条对井下各水平中央变（配）电所主排水泵房和下山开采的采区排水泵房供电的线路，不得少于两回路。

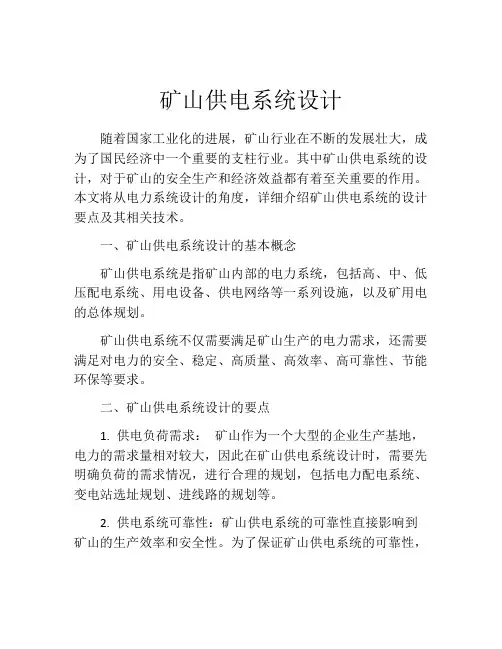

矿山供电系统设计
矿山供电系统设计随着国家工业化的进展，矿山行业在不断的发展壮大，成为了国民经济中一个重要的支柱行业。
其中矿山供电系统的设计，对于矿山的安全生产和经济效益都有着至关重要的作用。
本文将从电力系统设计的角度，详细介绍矿山供电系统的设计要点及其相关技术。
一、矿山供电系统设计的基本概念矿山供电系统是指矿山内部的电力系统，包括高、中、低压配电系统、用电设备、供电网络等一系列设施，以及矿用电的总体规划。
矿山供电系统不仅需要满足矿山生产的电力需求，还需要满足对电力的安全、稳定、高质量、高效率、高可靠性、节能环保等要求。
二、矿山供电系统设计的要点1. 供电负荷需求：矿山作为一个大型的企业生产基地，电力的需求量相对较大，因此在矿山供电系统设计时，需要先明确负荷的需求情况，进行合理的规划，包括电力配电系统、变电站选址规划、进线路的规划等。
2. 供电系统可靠性：矿山供电系统的可靠性直接影响到矿山的生产效率和安全性。
为了保证矿山供电系统的可靠性，需要对电源、配电设备、高压送电线路等设施进行系统的监测和运行管理，保证供电运行的安全和可靠性。
3. 电力质量：矿山生产过程中，电力质量的稳定性和高质量对于生产效率和安全都有着非常重要的作用。
在设计矿山供电系统时，需要考虑到电力质量的要求，尤其是在高电压、大容量负载下的电力质量的稳定性和可靠性的保证。
4. 节能环保：矿山供电系统设计的另一个重要目标是节能环保。
如何在保证矿山生产负荷需求的前提下，实现更加节能环保、低耗电的电力生产和配电方案，是设计矿山供电系统时必须考虑的问题。
5. 系统整合性：矿山供电系统的设计需要考虑到系统整合性，即不仅要考虑电力的供给，还需要考虑到系统的设备、人员及资金等方面的整合，从而为矿山生产和经济效益提供保障。
三、矿山供电系统设计的技术方案1. 变电站选址规划：合理的变电站选址规划，对于保证矿山供电系统的可靠性和稳定性至关重要。
在选址时需要根据矿山的特点，整合矿山电力需求的方案，选择合适的地点，进行变电站选址。
煤矿机电一体化毕业论文 精品
山西潞安职业技术学院毕业设计论文题目煤矿机电一体化学生姓名指导教师年月日毕业设计（论文）任务书学生姓名专业矿山机电班级（1）设计（论文）题目机电一体化技术在煤矿生产中的应用任务从2012 年 4 月 20 日开始至2012 年 6 月10 日结束批准日期年月日答辩委员会主任（签名）接受任务日期2012年 4 月 20 日完成任务日期2012年 5 月 25 日指导教师（签名）指导教师单位设计内容目标对机电一体化技术进行了概述, 简要介绍了机电一体化技术的发展历程和趋势, 论述了机电一体化技术的研究在煤矿生产中的重要意义, 重点介绍了机电一体化技术在煤矿生产中的应用。
设计要求1.观点正确，对学术的探讨符合科学性和逻辑性2.在论文所涉及的主要问题表明对所学专业的基础理论，基本知识和基本技能掌握。
3.论文收集里了较充分的资料，论证严谨，结论明确。
4.论证方法，实验步骤，操作方法基本正确，资料完整。
参考资料 [1] 李建勇．机电一体化技术[M]．北京：科学出版社，2004：[2] 李运华．机电控制[M]．北京航空航天大学出版社，2003：[3] 芮延年．机电一体化系统设计[M]．北京机械工业出版社，2004：[4] 王中杰，余章雄，柴天佑．智能控制综述[J]．基础自动化，2006；(6)：山西潞安职业技术学院毕业设计（论文）评定意见书设计（论文）题目：机电一体化在煤矿生产中的应用设计者：姓名专业班级设计时间：年月日—年月日指导教师：姓名职称单位评阅人：姓名职称单位评定意见：评定成绩：指导教师（签名）：年月日评阅人（签名）：年月日答辩委员会主任（签名）：年月日目录摘要机电一体化的技术涵义1.1机电一体化技术的概念 (6)1.2机电一体化系统的五大组成要素 (6)1.3构成机电一体化系统的四大原则 (7)机电一体化的三个发展阶段2.1初级阶段 (7)2.1蓬勃发展阶段 (7)2.1智能话阶段 (7)机电一体化的研究在煤矿生产中的重要意义3.1提高劳动效率 (8)3.2提高劳动安全保障 (8)3.3增加经济效益与矿工劳动收入 (8)机电一体化技术在煤矿生产中的应用4.1机电一体化技术在采煤机中的应用 (9)4.2机电一体化技术在煤矿提升机中的应用 (9)4.3机电一体化技术在煤矿带式输送机中的应用 (9)4.4机电一体化技术在煤矿中的发展方向 (10)摘要本文对机电一体化技术进行了概述, 简要介绍了机电一体化技术的发展历程和趋势, 论述了机电一体化技术的研究在煤矿生产中的重要意义, 重点介绍了机电一体化技术在煤矿生产中的应用。
矿山机电一体化研究论文
矿山机电一体化研究论文矿山机电一体化研究论文本文关键词：矿山，机电一体化，研究，论文矿山机电一体化研究论文本文简介：摘要：矿山机电专业的设置是高职院校为培养煤矿机电设备设计、安装、维护、管理的综合应用技术人才，是能够满足当前煤矿产业转型升级发展客观需要的。
在当前互联网与计算机技术飞速发展的大背景下，煤炭行业的运作模式发生了颠覆性改变，如何培育出符合行业发展的人才成为高职院校需要解决的重大难题。
为此，本文通过分析“矿山机电一体化研究论文本文内容：摘要：矿山机电专业的设置是高职院校为培养煤矿机电设备设计、安装、维护、管理的综合应用技术人才，是能够满足当前煤矿产业转型升级发展客观需要的。
在当前互联网与计算机技术飞速发展的大背景下，煤炭行业的运作模式发生了颠覆性改变，如何培育出符合行业发展的人才成为高职院校需要解决的重大难题。
为此，本文通过分析“互联网+”的影响，提出高职院校矿山机电一体化专业课程体系构建的路径建议。
关键词：“互联网+”；高职教育；矿山机电一体化；课程体系构建1引言随着我国社会主义现代化的飞速发展，国内各行各业均得到了极大的进步。
政治、经济、文化、社会、法律等诸多环境的完善，给当代国内科技的创新提供了良好的氛围与环境。
电子计算机与互联网技术作为当代最具革命性的生产力，其带来了现代生产关系的极大的改善，并开始逐渐影响着企业的生产运营模式、战略发展以及国内居民的生活消费趋向。
互联网技术借助自身独特的便捷性、快速性、大容量的信息传输模式，丰富了区域间企业的交流、促进了整个经济体内部的资源共享，并将这一特性不断的复制和应用于各个行业，为当代国内经济的发展增注了充沛的活力。
高职院校作为社会素质教育体系的重要人才培养基地，其每年均会为社会输送大量的优秀现代化人才。
矿山机电专业的设置是为了培养综合的应用技术人才，能够在煤矿机电设备的设计、安装、维护、管理等技术环节保障运行，是能够满足当前矿山企业人才需求，是能够满足矿山设备制造、研发、维修需求。
矿山机电一体化专业毕业设计(论文)-煤矿供电系统设计
目录前言 ........................................................................................................... 错误!未定义书签。
设计原始资料 ............................................................................................. 错误!未定义书签。
一、全矿概貌......................................................................................... 错误!未定义书签。
二、采区资料......................................................................................... 错误!未定义书签。
第一章一般规定 ....................................................................................... 错误!未定义书签。
第一章采区变电所的变压器选择........................................................... 错误!未定义书签。
一、采区负荷计算................................................................................. 错误!未定义书签。
二、变压器容量计算............................................................................. 错误!未定义书签。
煤矿供电系统毕业设计论文
煤矿供电系统毕业设计论文
首先，我们需要对煤矿供电系统进行分析。
煤矿供电系统由高压配电
系统、中压配电系统和低压配电系统组成。
其中，高压配电系统主要负责
将电能从电站输送到煤矿，中压配电系统将高压电能转化为中压电能，低
压配电系统负责将中压电能分配给各个用电设备。
通过对煤矿供电系统的
分析，我们可以了解到其存在着供电线路长、变电设备老化、故障率高等
问题。
为了解决这些问题，我们可以针对煤矿供电系统提出一些优化的措施。
首先，可以选择更佳的供电线路，减少供电线路的长度，降低线路的损耗。
同时，可以对变电设备进行维护和更新，保证其正常运行，减少故障率。
另外，可以增加配电设备的备用容量，以应对突发的用电需求，提高供电
系统的可靠性。
除了以上的技术措施，我们还需要加强对煤矿供电系统的监管和管理。
可以采用电力监测系统，实时监测煤矿供电系统的工作状态，并及时发现
和处理问题。
同时，可以加强对供电设备的定期检查和维护，确保设备的
正常运行。
另外，可以制定相应的应急预案，准备各种突发情况的处理方法，以保障煤矿供电系统的安全运行。
综上所述，煤矿供电系统的可靠性和安全性对煤矿的生产效率和工人
的生命安全至关重要。
通过对供电系统进行分析和优化，采取相应的技术
措施和管理措施，可以提高煤矿供电系统的可靠性和安全性，确保煤矿的
正常运行。
同时，还可以提高供电系统的灵活性和响应能力，以适应煤矿
生产的需求。
毕业设计煤矿35KV供电系统设计
毕业设计（论文）说明书林南仓煤矿系100万吨中型煤矿，地理位置优越，历史悠久。
矿区部分设备都是原来引进外国的。
近年来，由于企业的发展迅速，目前的供电系统已经不能保证安全、可靠的供电。
本次设计是根据现有的供电系统以及地质条件的特点，对某些设备以及负荷分布进行改进，以满足供电的可靠性和安全性。
本次供电系统的设计内容包括：负荷计算、地面变电所设计、短路电流计算、井下变电所设计、地面高低压设备选择、保护装置、变电所防雷及接地等。
本设计主供电系统由来自不同地方的两路35kV线路供电，经主变压器变为6kV，由单母分段的接线方式向矿区供电。
本次设计煤矿35kV供电系统，包括井上供电系统部分和井下中央变电所部分。
为保证供电的安全性和可靠性，又考虑本煤矿20年的服务期限，从经济和技术两个方面对本矿进行整体设计，以达到满足对本煤矿设计的合理性。
关键字： 35kV；供电系统；负荷计算；短路电流计算；设备选择AbstractLin Nancang coal mine1000000tons of medium-sized coal mines, the geographical position is superior, has a long history. Mining equipment is the original part of the introduction of foreign. In recent years, because of the rapid development, the current supply system has been unable to ensure safe, reliable power supply. The design is based on the existing power supply system and the characteristics of geological conditions, some equipment and load distribution are improved, in order to satisfy the power supply reliability and security. The power supply system design content includes: load calculation, ground substation design, short-circuit current calculation, underground substation design, ground high voltage equipment selection, protection, substation lightning protection and grounding. The design of main power supply system consists of anywhere from two 35kV line power supply, the transformer into 6kV, consisting of a single bus section connection to the mining area power supply.The design of35kV power supply system in coal mine power supply system, including Inoue and underground central substation part. In order to ensure the safety and reliability of power supply, and consideration of the coal mine for 20 years of service, from two aspects of economy and technology in the mine to carry out overall design, to meet the coal mine design.Key words:35kV; power supply system; load calculation; calculation of short circuit current; equipment selection目录1 概述 (1)1.1矿区概况 (1)1.2矿区原始信息 (1)1.3全矿负荷统计 (2)2 负荷计算 (3)2.1负荷等级级与负荷曲线 (3)2.1.1供电负荷分级 (3)2.1.2负荷曲线 (3)2.2矿井用电负荷计算 (4)2.2.1设备容量的确定 (4)2.2.2本矿负荷计算 (5)2.2.4初选主变压器 (6)2.3功率因数补偿与电容器柜的选择 (6)2.3.1提高功率因数补偿的意义 (6)2.3.2提高功率因数的方法 (6)2.3.3电容器补偿具体计算 (7)3主变压器选择与主接线方案的确定 (9)3.1主变压器的选择 (9)3.1.1主变压器的确定原则 (9)3.1.2主变压器选型 (9)3.1.3井下电缆回数 (9)3.2主接线方式的确定 (10)3.2.1供电系统接线方式的要求 (10)3.2.2 35kV侧接线方式选择 (10)3.2.3 6kV侧接线方式选择 (11)4短路计算 (14)4.1短路电流常识与计算方法 (14)4.1.1短路的原因 (14)4.1.2短路的危害 (14)4.1.3计算短路电流的目的 (14)4.1.4标幺值法计算短路电流 (14)4.2短路电流计算 (16)4.2.1选取短路计算点并绘制等效电路图 (16)4.2.2选择计算各基准值 (17)4.2.3计算各元件的标幺电抗 (17)4.2.4计算各短路点的短路参数 (18)5设备选择 (21)5.1电气设备选择的一般原则 (21)5.1.1按工作电压选择 (21)5.1.2按工作电流选择 (21)5.1.3按环境类型选择 (21)5.1.4按断路容量选择 (21)5.2电气设备的短路校验 (22)5.2.1短路动、热稳定性校验原则 (22)5.2.2热稳定校验 (22)5.2.3动稳定性校验 (22)5.3设备选择与校验 (23)5.3.1架空线、母线的选择 (23)5.3.2 断路器的选择 (25)5.3.3 高压隔离开关的选择 (27)5.3.4限流电抗器的选择 (28)5.3.5 电压互感器、熔断器的选择 (30)5.3.6 电流互感器的选择 (31)5.3.7 避雷器选择 (32)5.3.8母线绝缘子及穿墙套管 (32)5.3.9 6kV侧各出线电缆的选择 (33)5.3.10高压开关柜选择 (36)6井下中央变电所设计 (38)6.1井下情况及负荷统计 (38)6.2井下负荷计算 (38)6.2.1中央变电所高压侧的设计 (38)6.2.2中央变电所低压侧的设计 (38)6.2.4需用系数法统计负荷 (39)6.3中央变电所变压器的选择与损耗计算 (40)6.4主接线图以及变电所位置选择 (41)6.5井下中央变电所短路电流计算 (41)6.6井下中央变电所设备选择 (43)6.6.1高压配电箱的选择及校验 (44)6.6.2高压电缆的选择及校验 (44)7配电装置 (46)7.1关于配电装置 (46)7.2本矿变电所各电压等级配电装置 (46)7.2.135K V配电装置 (46)7.2.2 6kV配电装置 (47)8防雷保护及接地 (48)8.1变电所的防雷 (48)8.1.1变电所的防雷设计原则 (48)8.1.2防雷设计基本知识 (48)8.2防雷保护装置 (48)8.3防雷设计 (49)8.3.1 35kV进线段保护 (49)8.3.2 避雷针的设计 (49)8.4变电所的保护接地 (50)8.4.1保护接地的基本原理 (50)8.4.2变电所的接地网 (50)结论 (52)致谢 (53)参考文献 (54)1 概述1.1矿区概况林南仓矿位于河北省，属于开滦集团控股。
《煤矿供电毕业论文》word版
前言本设计是根据设计任务书的要求，利用所学的煤矿供电知识，在指导老师的辛勤指导下完成的。
设计共分八章。
第一章：概述；第二章：负荷计算与无功功率的补偿；第三章：供电系统；第四章：短路电流计算；第五章：电气设备的选择；第六章：变电所布置；第七章：继电保护；第八章：其它。
设计本着计算准确，选型恰当，布置合理的原则，保证做到安全、可靠、技术经济合理。
由于所学知识有限，技术资料缺乏，实践经验不足，设计中不能避免存在许多错误和不足之处，如某些所选设备可能已经过时等等，敬请老师指教。
设计任务的完成，与老师认真耐心、细致的指导是分不开的，在此谨对老师致以衷心的感谢。
1 概述1.1 矿井简介本设计是一所以10kV的禾草沟煤矿矿井井下中央变电所。
矿井年产量60万吨，采用一对斜井开拓，中央并列抽出式通风。
矿井为高瓦斯矿井，煤尘具弱爆炸危险性。
矿井最高温度为320C，地面变电所与副井口的距离为150m，井筒深度为980m，付斜井做主提升，净段面积6.0㎡，斜长980m，倾角24-250。
矿井所在地区电业部门按最高负荷收费，中央变电所10kV高压距地面变电所电缆长为1130m。
1.2 供电系统概述电力是现代矿山企业的动力，首先应该保证供电的可靠和安全，并做到技术和经济方面合理的满足生产的需要。
1.2.1 矿山企业对供电的基本要求矿山由于生产条件的特殊性，对供电系统有特殊的要求，具体要求如下：（1）保证供电安全可靠供电的可靠性是指供电系统不见断供电的可能程度。
矿山如果供电中断，不仅影响产量，而且有可能造成人身事故和设备损坏，严重会造成矿井的破坏。
为了保证对矿山供电的可靠性，供电电源应采用两回路独立电源线路，它可以来自不同的变电所或者是同一变电所的不同母线，且电源线路上不得分接任何负荷。
安全是指不发生人身触电事故和因电气故障而引起的爆炸火灾等重大事故。
由于矿山生产环境复杂，自然条件恶劣，供电设备容易受损坏，可能造成触电及电火花和瓦斯煤尘爆炸等事故，所以必须采取如防爆、防触电过负荷及过电流保护等一系列的技术措施和制定相应的管理规程，以确保供电的安全。
矿山供电系统设计
9矿山生产系统设计9．4 供电系统设计9.4.1 概述一供电的重要性和基本要求电力是企业生产的主要能源。
对企业应做到可靠、安全全和生产的需要，企业对供电提出以下基本要求：供电安全、供电可靠、供电优质、供电经济。
1.供电安全在电能的供应、分配和使用过程中，不应发生人身伤亡和设备损坏事故。
对于煤矿生产来说，由于主要是地下作业，工作环境特殊，供电线路和电气设备易受损坏，可能造成人身触电、电气火灾和电火花引起的瓦斯煤尘爆炸等事故，所以必须严格按照《煤矿安全规程》的有关规定进行供电，确保安全生产。
2.供电可靠供电可靠就是要求供电具有连续可靠性。
供电中断时不仅影响企业生产，而且可能损坏设备，产生废品，甚至发生人身伤亡事故。
而煤矿一旦断电，不仅影响产量，还有可能引发瓦斯集聚、淹井、人身伤广和设备损坏，严重时将造成矿井的破坏。
为了保证供电的可靠性，通常采用双电源。
双电源可来自不同变电所或发电厂或同一变电所的不同母线上。
对于煤矿，在一个电源发生故障的情况下，另一电源应能满足对主要个产设备的供电，以保证通风、排水以及生产的正常进行。
3.供电优质在保证安全和可靠供电的前提下，还要保证供电的质量，用电设备在额定值下运行性能最好。
因此要求供电质量方面有稳定的电压和频率，电压和频率足衡量电能质量的重要指标。
具体有以下4项指标：(1)电压：额定电压电压偏差不得超过允许值，电动机±5％，白炽灯+3％~-2.5。
(2)频率：额定频率50Hz，频率偏差不得大于±0.4％~±1％。
(3)波形：正弦波形，波形上不得有高次谐波产生的毛刺，以防造成电力污染。
(4)平衡度：三相电网电压平衡。
4．供电经济一般考虑下列3个方面；(1)尽量降低企业变电所与电网的基本建设投资。
(2)尽量降低设备材料及有色金属的消耗量。
(3)注意降低供电系统的电能损耗及维护费用。
此外，企业还要求有足够的电能。
这不仅要求电力系统或发电厂能提供充裕的电能而且要求企业供电系统的各项供电设施具有足够的供电能力。
煤矿供电系统毕业设计论文
目录第一章绪论 (4)1.1朝阳矿供电系统简介 (4)1.2本设计的原始资料 (4)1.2.1 电压等级 (5)1.2.2设计容量 (5)1.2.3进出线及负荷情况 (5)1.2.4.环境条件 (5)第二章负荷计算 (6)2.1负荷计算目的 (6)2.2负荷计算 (6)2.2.1 与负荷计算有关的物理量 (6)2.3计算负荷的实用计算方法 (8)2.3.1求计算负荷 (8)第三章电气主接线选择设计 (14)3.1几种常用主接线方式比较与选择(厂区供电) (14)3.1.1双母线接线 (14)3.1.2单母线分段接线 (15)3.2变压器的选择 (15)3.2.1 变压器台数选择 (15)3.2.2 变压器的选择计算 (16)第四章短路计算 (19)4.1短路计算的方法与步骤 (19)4.4.1 欧姆法 (19)4.4.2标幺值法 (19)4.2短路计算 (19)第五章电气设备的选择 (23)5.1导线截面的选择 (23)5.2母线的选择 (27)5.3断路器及隔离开关的选择 (30)5.3.1 断路器的选择 (30)5.3.2 隔离开关的选择 (31)5.3.3 按短路条件进行校验 (31)第六章无功补偿 (33)6.1功率因数的基本概念 (33)6.2提高功率因数的方法 (33)6.3并联电容器的补偿方式 (33)6.3.1 低压集中补偿 (33)6.4无功功率补偿计算 (34)第七章防雷与接地 (37)7.1避雷针 (37)7.1.1 避雷针的作用 (37)7.1.2 避雷针的装设原则 (37)7.2避雷器 (38)7.2.1 避雷器的作用 (38)7.2.2 避雷器的工作原理 (38)7.3保护接地 (38)7.3.1 工作原理 (39)7.3.2 适用范围 (39)7.3.3 接地类型 (39)第八章结束语 (40)参考文献 (41)前言毕业设计是我们本科结业最后一个综合性教学环节,它主要考察了我们两年多来对理论知识的掌握程度，是学习的深化和升华。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录前言 (3)设计原始资料 (4)一、全矿概貌 (4)二、采区资料 (4)第一章一般规定 (5)第一章采区变电所的变压器选择 (5)一、采区负荷计算 (5)二、变压器容量计算 (6)三、变压器的型号、容量、台数的确定 (6)第二章采区变电所及工作面配电所位置的确定 (7)一、采区变电所位置 (7)二、工作面配电点的位置 (7)第三章采区供电电缆的确定 (8)一、拟定原则 (8)二、按照采区供电系统的拟定原则确定供电系统图 (9)第四章采区高低压电缆的选择 (11)一、选择原则 (18)二、选择步骤 (18)三、电缆长度的确定 (11)四、电缆型号的确定 (11)五、电缆选择原则 (11)六、低压电缆截面的选择 (11)七、采区电缆热稳定校验 (15)第六章采区低压控制电器的选择 (20)一、电器选择按照下列一般原则进行 (20)二、据已选定的电缆截面、长度来选择开关、起动器容量及整定计算 (20)第七章低压保护装置的选择和整定 (22)一、低压电网短路保护装置整定细则规定 (22)二、保护装置的整定与校验 (22)第八章高压配电箱的选择和整定 (27)一、高压配电箱的选择原则 (27)二、高压配电箱的选择 (27)三、高压配电箱的整定和灵敏度的校验 (28)第九章井下漏电保护装置的选择 (29)一、井下漏电保护装置的作用 (29)二、漏电保护装置的选择 (29)三、井下检漏保护装置的整定 (29)第十章井下保护接地系统 (30)结束语 (32)参考文献 (33)前言在即将毕业之际，根据教学大纲安排，完成毕业论文及设计、做好毕业答辩工作，我到了同煤集团雁崖矿参加毕业实习。
此次实习任务，除了对该煤矿作业过程及对矿井各设备的了解，还须收集矿井原始资料，并以其为依据，对矿井采区作供电系统的设计。
本设计分为三大部分，第一部分为原始资料，第二部分为设计过程，第三部分为参考资料，书中着重讲述采区供电系统中各电气设备的设计过程，如高压配电箱、变压器。
电缆的选择方法，并对其的整定及校验，书中详细叙述了电缆及设备的选择原则，井下供电系统采取各种保护的重要性，简明易懂。
本设计方案符合《煤矿安全规程》、《煤矿工业设计规》，坚持从实际出发、联系理论知识，在设计过程中，通过各方面的考虑，选用新型产品，应用新技术，满足供电的可靠性、安全性、经济性及技术合理性。
通过设计，让我了解了矿山的概况,了解了煤矿供电系统运行和供电设备管理情况和煤矿生产管理的基本知识，使自己具有一定的理论知识的同时，又具有较强的实际操作能力及解决实际工程问题的能力，根据新采区的实际情况，在老师和单位技术员的指导下，并深入生产现场，查阅了有关设计资料、规程、规定、规。
听取并收录了现场许多技术员的意见及经验，对采区所需设备的型号及供电线路等进行设计计算与分析。
本次设计承文老师的指导及同煤集团雁崖矿机电科长的大力支持，在此表示深深的意！编者2011年10月设计原始资料一、全矿概貌1、地质储量1000万吨；2、矿井生产能力：设计能力100万t/年，实际数105万t/年；3、年工作日：300天，日工作小时：24小时；4、矿井电压等级及供电情况：该矿井供电电源进线采用双回路电源电压为35KV，变电所设有630KVA,10/6.3变压器两台和400KVA，10/0.4变压器两台，承担井下和地面低压用电负荷。
用两条高压电缆下井，电压等级均为6KV，经中央变电所供给采区变电所。
二、采区资料1.采区概况：采区设计年产量6万吨，水平标高从+830至+755，下山道两条，一条轨道下山，一条人行下山，倾角为25°；分4个区段开采，方式为炮采，区段高20-30m。
整个采区现为一掘两采。
2.支护方法：掘进点向上山，石门及全岩巷道，以锚喷为主，工作面采用木支护。
3.煤炭运输系统：工作面落煤经溜槽到1T矿车，由电车运至井底车场，将煤到入漏煤眼，最后由皮带拉到地面。
5.采区通风：新鲜风流由+730副斜井进风――+755运输大巷――轨道上山――采区工作面――采区回风巷――人行上山――+825回风平峒――+875抽风机房。
6.电压等级及主要设备：井下中央变电所的配出电压为6KV，采区主要用电设备采用660V电压，煤电钻和照明采用127V电压，主要设备见采区负荷统计表。
第一章一般规定第一条：所有工种在进行作业前，都必须对所使用的工具、机具进行一次详细检查，对工作环境设备运转情况等情况都应进行检查。
第二条：作业使用的工具、机具若不完好或承载能力不够均应及时更换，或采取措施后，方可使用。
第三条：作业环境围岩顶帮有零皮、浮矸等必须用长柄工具进行处理。
作业过程可能触及的运转设备或带电设施应将设备停止运转、停电或采取遮挡措施。
第四条：作业人员在作业过程中，工作位置应保证不发生意外，不伤害自己、又不伤及他人。
第五条：坚持作业过程中的自保、互保、联保、全保制度。
第六条：所有作业人员必须做到持证上岗。
第七条：所有作业人员，入井必须佩带自救器、矿灯、安全帽，严禁携带烟火等易燃、易爆品，严禁酒后入井。
第二章采区变电所的变压器选择一、采区负荷计算根据巷道、生产机械的布置情况，查《煤矿井下供电设计指导书》和《矿井供电》，查找有关技术数据，列出采区电气设备技术特征如表1-1所示。
二、变压器容量计算1.+830水平绞车变电所变压器容量：S T1 =∑P e1×K x×K c /cosφpj=111.2×0.4×1/0.6=74.13 KVA式中：cosφpj——加权平均功率因素，根据《煤矿井下供电设计指导》（以下简称《设指》）表1-2查倾斜炮采工作面，取cosφpj=0.6；K x——需要系数，参见《设指》表1-2，取K x=0.4；K c——采区重合系数，供一个工作面时取1，供两个工作面时取0.95，供三个工作面时取0.9，此处取1；∑P e1——+830绞车电动机与照明的额定容量之和；∑P e1＝110+1.2=111.2 kw2.+830水平采区变电所变压器容量:S T2 =∑P e2×K x×K c/cosφpj=111.4×0.4×0.9/0.6=66.84 KVA式中：cosφpj——加权平均功率因素，根据《煤矿井下供电设计指导》表1-2查倾斜炮采工作面，取cosφpj=0.6；K x——需要系数，参见《设指》表1-2，取K x=0.4；∑P e2——由+830水平采区变电所供电的+805、+775、+755水平的所有电动机额定容量之和；∑P e2＝4×6+11×2+1.2×2+16×3+4+11=111.4 kw三、变压器的型号、容量、台数的确定根据S te>S t原则，查《煤矿井下供电的三大保护细则》表3-1选型号为KS9-100/6/0.4 变压器一台，用于绞车与照明的供电，选型号为KS9-100/6/0.69变压器一台,用于三个工作面设备的供电。
其技术特征如表1-2所示。
第二章采区变电所及工作面配电所位置的确定一、采区变电所位置根据采区变电所位置确定原则，采区变电所位置选择要依靠低压供电电压，供电距离，采煤方法，采区巷道布置方式，采煤机械化程度和机械组容量大小等因素确定。
二、工作面配电点的位置在工作面附近巷道中设置控制开关和起动器，由这些装置构成的整体就是工作面配电点。
它随工作面的推进定期移动。
根据掘进配电点至掘进设备的电缆长度，设立：P1配电点：含春第二变电所→人行上山→+825采区变电所→+830绞车峒室；P2配电点：+825采区变电所→+805水平采区配电点；P3配电点：+825采区变电所→+775水平采区配电点；P4配电点：+825采区变电所→+755水平运输巷掘进配电点。
第三章采区供电电缆的确定一、拟定原则采区供电电缆是根据采区机械设备配置图拟定，应符合安全、经济、操作灵活、系统简单、保护完善、便于检修等项要求。
原则如下：1）保证供电可靠，力求减少使用开关、起动器、使用电缆的数量应最少。
原则上一台起动器控制一台设备。
2）采区变电所动力变压器多于一台时，应合理分配变压器负荷，通常一台变压器担负一个工作面用电设备。
3）变压器最好不并联运行。
4）采煤机宜采用单独电缆供电，工作面配电点到各用电设备宜采用辐射式供电上山及顺槽输送机宜采用干线式供电。
5）配电点起动器在三台以下，一般不设配电点进线自动馈电开关。
6）工作面配电点最大容量电动机用的起动器应靠近配电点进线，以减少起动器间连接电缆的截面。
7）供电系统尽量减少回头供电。
8）低沼气矿井、掘进工作面与回采工作面的电气设备应分开供电，局部扇风机实行风电沼气闭锁，沼气喷出区域、高压沼气矿井、煤与沼气突出矿井中，所有掘进工作面的局扇机械装设三专（专用变压器、专用开关、专用线路）二闭锁设施即风、电、沼气闭锁。
二、按照采区供电系统的拟定原则确定供电系统图采区变电所供电系统拟定图如附图1所示。
附图1第四章采区低压电缆的选择一、电缆长度的确定根据采区平面布置图和采区剖面图可知：人行上山倾角为25°。
以计算上山绞车的电缆长度为例：从剖面图可知+825采区变电所到+830水平上山绞车硐室的距离为50m。
考虑实际施工电缆垂度，取其长度为理论长度的1.05倍则实际长度为：Ls=L×1.05=52.5 m，取55 m.同理其他电缆长度亦可计算出来，如附图1所示。
二、电缆型号的确定矿用电缆型号应符合《煤矿安全规程》规定，所有井下低压电缆匀采用MY型。
三、电缆选择原则1）、在正常工作时电缆芯线的实际温升不得超过绝缘所允许的温升，否则电缆将因过热而缩短其使用寿命或迅速损坏。
橡套电缆允许温升是65°，铠装电缆允许温升是80°，电缆芯线的时间温升决定它所流过的负荷电流，因此，为保证电缆的正常运行，必须保证实际流过电缆的最大长时工作电流不得超过它所允许的负荷电流。
2）、正常运行时，电缆网路的实际电压损失必须不大于网路所允许的电压损失。
为保证电动机的正常运行，其端电压不得低于额定电压的95%，否则电动机等电气设备将因电压过低而烧毁。
所以被选定的电缆必须保证其电压损失不超过允许值。
3）、距离电源最远，容量最大的电动机起动时，因起动电流过大而造成电压损失也最大。
因此，必须校验大容量电动机起动大，是否能保证其他用电设备所必须的最低电压。
即进行起动条件校验。
4）、电缆的机械强度应满足要求，特别是对移动设备供电的电缆。
采区常移动的橡套电缆支线的截面选择一般按机械强度要求的最小截面选取时即可，不必进行其他项目的校验。
对于干线电缆，则必须首先按允许电流及起动条件进行校验。
