煤矿联合排水试验报告
联合排水试验

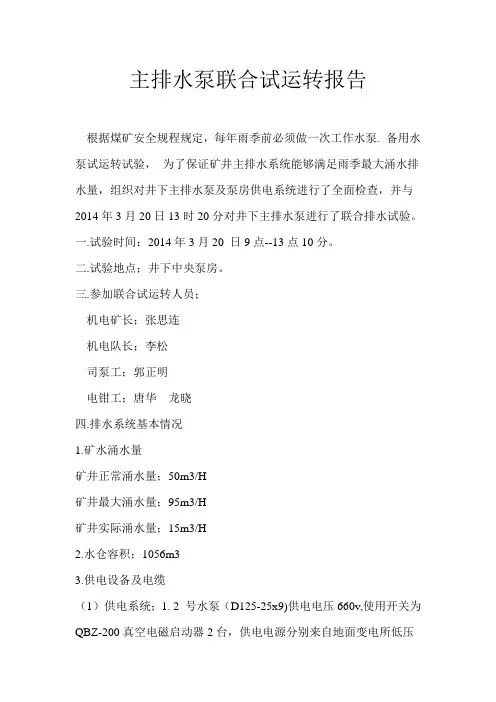

主排水泵联合试运转报告根据煤矿安全规程规定，每年雨季前必须做一次工作水泵. 备用水泵试运转试验，为了保证矿井主排水系统能够满足雨季最大涌水排水量，组织对井下主排水泵及泵房供电系统进行了全面检查，并与2014年3月20日13时20分对井下主排水泵进行了联合排水试验。
一.试验时间：2014年3月20 日9点--13点10分。
二.试验地点；井下中央泵房。
三.参加联合试运转人员；机电矿长；张思连机电队长；李松司泵工；郭正明电钳工；唐华龙晓四.排水系统基本情况1.矿水涌水量矿井正常涌水量；50m3/H矿井最大涌水量；95m3/H矿井实际涌水量；15m3/H2.水仓容积；1056m33.供电设备及电缆（1）供电系统；1. 2 号水泵（D125-25x9)供电电压660v,使用开关为QBZ-200真空电磁启动器2台，供电电源分别来自地面变电所低压1.2母线段，3号水泵（D125-25x9),供电电压660v，使用开关QBZ-200真空电磁启动器1台，电源分取自地面变电所低压1母线段。
（2）供电电缆；1 。
2号水泵使用MY-0.38/0.66 3x50+1x25 20米3号水泵使用MY-0.38/0.66 3x50+1x25 20米4水泵技术特征表；水泵编号水泵型号额定排水量额定扬程（m)电机型号电机功率KW电压(V)生产日期生产厂家1# D125-25X9 108 193.5 YB2-280M-290 660上海上力防爆电机有限公司2#3#5.水管技术特征排水管编号管径（mm)排水高度排水距离铺设角度铺设方式1#100 188 480 22 沿副井铺设2#3# 主井6.水泵运转时所测数据表投入运行水泵编号启动时间停止时间运行电压V运行电流A压力MP排水量M3 记录人1# 9：00 9：30660 96 1.88 50李松2# 9：40 10：103# 10：40 11：10 96 1.88 501#. 2# 11：20 11：50 96961.88 1001# 2# 3# 13：00 13：10 9696961.881.881.8850备注排水量以地面污水池容量计算所得。
排水系统联合排水实验报告
水城县龙泰煤矿主排水系统联合排水实验报告龙泰煤矿机电队编制；张怀伦2012年5月10日龙泰煤矿排水系统联合排水实验报告根据煤矿《安全规程》规定，每年雨季来临之前必须做一次工作水泵、备用水泵联合运转排水实验。
为了保证我矿井主排水系统能够满足雨季最大涌水排水量，组织对井下主排水泵及泵房供电系统进行了全面检查检修，并于2012年5月6日8点10分开使对井下主排水泵进行了联合排水实验。
一、实验时间：2012年5月6日8点10分—5月10日11点50分二、实验地点：井底水泵房三、参加联合排水实验人员：机电矿长：刘凯机电队长；张俊山水泵工：李玉开电工：韦昌山机电工程师；张怀伦四、排水系统基本情况：1、涌水量：（1）、矿井预测正常涌水量：16.2m³/h（2）、矿井预测最大涌水量：60.55m³/h（3）、矿井实际总涌水量：13.8m³/h12、水仓容积：主水仓2.8*2.8*40.2=315 m³副水仓2.8*2.8*39.3=308 m³水仓总容积：315+308=623 m³3、供电设备及电缆；（1）、供电系统：水泵供电电压660V，使用开关为QBZ-120真空电磁启动器3台。
供电电源分别取自井下I、II回路MY3*95+1*35母线电缆，电缆载流量：255A。
（2）、供电电缆：水泵I回路使用MY3*50+1*25电缆160m ，II回路使用MY3*50+1*25电缆60m ，电缆载流量：170A。
4、水泵技术特征表：5、水管技术特征表：6、水泵运行时所测数据表：2五、根据上述所测数据进行排水能力、水泵效率和水仓容量的效验：1、一台水泵、一条排水管路、7.3h排完24h涌水量。
2、同时运行水泵两台、排水管两路、3.7h排完24h涌水量。
3、同时运行水泵三台、排水管两路、2.3h排完24h涌水量。
4、水泵排水能力效验：（1）、正常排水量，一台水泵：7.3h排完24h涌水符合＜20h、满足规程要求。
联合排水试验报告
贞丰县挽澜乡岔河联营煤矿联合排水试验报告矿长：总工程师：机电矿长：编制：赵必卿2016年4月23日目录第一章：水文概况第二章：开采现状与涌水因数分析第三章：雨季前后矿井涌水量第四章：排水试验第一节排水试验准备工作第二节试验目的与能力校核第三节排水安全措施第四节排水试验检验内容第一章水文概况一、气候条件矿区属亚热带高原型气候，气候垂直分带明显。
年均气温14°C，最高气温33°C，极端最低气温-3.3°C。
最热为6-7月，月均气温17.2°C；最冷为1月，月均气温2.1°C。
年最大降雨量达1150.2mm；年最少降雨量仅554.8mm；5-8月为丰水期，占年降雨量的80％以上。
二、主要河流工作区内水系不发育，无大的地表水体存在，雨季有一定的溪沟，其余季节处于干枯状态。
以矿区北侧路郎洼地为最低侵蚀基准面，海拔高程为970.3米。
而开采煤层最低标高为922米，低于当地最低侵蚀基准面，煤矿开采后期，地表水补给地下水，将增加煤矿矿坑涌水量。
三、矿井冲水因数a大气降水：大气降水为区内主要冲水源、大气降水多沿基岩风化裂隙渗入矿井，直接接受大气降水补给，其充水强度与季节和降水强度、持续时间关系密切；地表水在雨季暴涨暴落。
b老窑积水；矿区煤层浅部均有老窑采煤，所以矿井开采时要加强老窑探放水工作。
第二章开采现状与涌水因数分析本矿现开采二采区942水平，采掘工作面布置有10208回采工作面、主皮带运输巷、集中回风巷及10215备用采面等。
涌水主要来源为老窑及地表约为11.9m³/h.共计15.8m³/h.其涌水渠道受采动产生的裂隙影响。
矿井正常涌水量为15m³/h，雨季时最大涌水量30m³/h.第三章矿井排水设施及设备井底水仓设在副井底，主水仓容量为1080m³，副水仓容量为720m³，总计达1800m³，符合《安全规程》第二百八十条，即“主要水仓的有效容量能容纳8h的正常涌水量”。
矿井联合防排水试验报告
玉龙煤业有限公司矿井联合防排水试验报告玉龙煤业有限公司2012年4月20日玉龙煤业有限公司矿井联合防排水试验报告煤矿在采掘生产过程中、最容易出现涌水，为了保证矿井安全生产，不致使涌水淹没矿井，需要及时把水排到地面。
根据《煤矿安全规程》、《煤矿防治水规定》每年必须对生产矿井的井下所有排水泵要进行一次联合防排水性能测试，以获得主排水泵的实际运行工况和实际运转性能参数。
由此鉴定主排水设备是否达到设计要求和技术指标：主排水设备的容量配备是否合理，是否满足矿井在20h内能排清24h的矿井涌水量。
水泵的检修质量是否达到检修要求，为准确掌握排水设备的技术管理提供有力的依据。
2012年玉龙煤业为了检验本矿井主排水设备的总排水能力，在雨季前对全矿井下所有工作水泵进行一次联合防排水试验测试，以便能发现并及时处理排水系统中存在的问题，保证矿井在生产时不受水害威胁。
提高矿井抗灾能力。
第一章水文概况一、水文地质简述玉龙煤矿位于大同煤田口泉沟南岩溶水文地质区的补给－径流区，地貌属黄土丘陵区山间洼地，东部和西北部为黄土丘陵，中间呈带状山间洼地，地势较为平坦。
井田内无常年性河流，各大小沟谷，平时干枯无水，仅雨季有洪峰通过，其中较大沟谷为西部大沙沟，雨季洪水汇集于沟中，由南向北流出井田，然后向西北流入元子河，工业场地位于井田东部，周边地表无不良工程地质现象，且不受洪水危害。
二、水系及主要河流矿区内无主要河流、湖泊，池塘、水库、只有元子河平时河流无水，只有7一9月雨季时才有水。
三、矿井充水因素矿井充水主要有第四系孔隙水充水、煤系砂岩裂隙水充水、断层充水、采空区积水充水、大气降水和地表水充水1、大气降水和地表水充水大气降水为区域内主要充水源，大气降水多沿基岩风化裂隙渗入矿井，直接接受大气降水补给，其充水强度与雨季和降水强度、持续时间关系密切：地表水在雨季暴涨暴落。
2、第四系孔隙水充水第四系孔隙水可以接受大气降水直接补给，补给条件比较好，局部富水性较强，煤层开采形成冒落带、导水裂隙带之后，上更新统孔隙水可通过“三带”直接进入矿井，其充水方式以淋水、涌水为主，局部可能形成顶板突水。
联合排水试验报告
山西通洲集团安神煤业有限公司联合排水试验报告安神煤业有限公司联合排水试验报告一、概述井下中央水泵房现有水泵三台，型号为DF85-45×5两台，功率为90KW，流量为85m3/h,D46-30×9一台，流量为46 m3/h，功率为55KW，分别能满足排水扬程。
采用两趟φ108无缝钢管作为主排水管路，井下水源分别为地表水渗漏、老空积水、生产水和顶板裂隙渗水。
井下排水地点有13处，都集中汇入主水仓，由主水仓排出地面。
二、试验时间：2012年3月12日8点班三、人员安排：总指挥:张晋斌施工负责人：阴永清安全负责人：赵庆刚技术负责人：李艮元另配：机、电工各4人四、试验步骤1、联合试运转前准备工作：1.1机工、电工分别认真检查各排水设备、设施及供电系统，确保正常运行。
1.2联合运转前先将各排水点积水拍完，待各水仓积水4小时后开始联合试运转。
1.3将各台水泵依次进行试验，两小时内将各地点积水排入主水仓。
2、进行联合试运转2.1在进行联合试验时，必须保证双回路供电的可靠性2.2所有试验人员必须听从现场负责人的统一指挥。
2.3主水泵司机按照操作规程进行操作。
2.4主水仓电话必须保持与调度室畅通。
2.5联合试运转情况说明见表。
从试验数据得出:我矿实际涌水量为23m3/h，24小时涌水量为552 m3，主水泵与备用水泵联合排水能力为131 m3/h,24小时排水能力为3144 m3，完全能满足井下正常涌水时的排水能力。
从经验得出，我矿最大涌水为季节性地表渗水，最大涌水量为21 m3/h，在雨季井下需排水总量为43 m3/h，两台水泵能满足矿井最大涌水量排水能力。
经联合试运转，我矿双回路电源可靠，各排水设备完好，仪器仪表显示正常，排水管路无跑冒滴漏现象。
综上所述，各项数据指标均符合《煤矿安全规程》的要求，此次联合试验成功。
使用维护说明书名称：带式输送机型号：TD-75大同市金属结构厂2009年08月目录一、概述二、用途三、主要技术参数四、工作原理及结构概述五、安装、调整试运转六、使用与操作中注意的问题七、安全操作、定期检查与保养维护八、润滑九、警示一、概述DTL系列煤矿井下用固定落地式带式输送机采用原DTⅡ型皮带机结构，参数合理，结构先进，完全能够适应井下运输的需要，在各大矿井已广泛使用，并执行行业标准MT820-2006。
永荣煤矿煤矿井下联合排水试验报告参考模板
晴隆县永荣煤矿井下水泵联合排水试验报告晴隆县永荣煤矿二0一三年四月十六日晴隆县永荣煤矿井下水泵联合排水试验报告试验单位：晴隆县永荣煤矿试验地点：中央水泵房试验日期： 2013年4月16日试验周期：一年目录第一章水文概况----------------------------------3第一节水文地质简述-------------------------3第二节水系及主要河流-----------------------8第三节矿井充水因素-------------------------8第二章开采现状与涌水因数分析--------------------10第三章排水设备----------------------------------11第四章联合排水试验的条件------------------------12第一节联合排水试验目的--------------------- 12第二节联合排水试验时间----------------------12第三节联合排水试验指挥部--------------------13第四节试验前的准备--------------------------13第五章联合排水试验------------------------------14第一节试验相关参数--------------------------14第二节联合排水试验-------------------------14第三节联合排水试验记录----------------------15第六章结论--------------------------------------17第一章水文概况第一节水文地质简述1、地表水体矿区位于北盘江二级支流大桥河中上游，地貌上属侵蚀溶蚀地貌，地形为缓坡至陡坡，地势北高南低，最高海拔1586m，位于矿区北部，最低海拔标高约1005m，位于矿区南西角，为当地最低侵蚀基准面标高，相对高差达583m。
水泵联合排水实验报告
贵州省瓮安煤矿有限公司弘泰煤矿联合排水试验报告编制单位：机运科、安全科编制时间：2016年6月3日联合排水试验报告为了检验排水设备的总能力，保证排水设备符合《煤矿安全规程》的规定，要求在每年雨季前对矿区生产矿井全部的工作水泵和备用水泵不仅进行性能测试，还要进行一次联合排水试验的测试，以便能发现并及时处理排水系统中存在的问题，保证煤矿的安全生产。
结合我矿实际，于2016年6月2日上午9时到16时组织进行主排水系统联合排水试验。
一、组织机构为了更准确科学的进行本次试验，成立试验领导小组，具体如下：组长：姜拥军组员：陈园林姜洪谷雷李仁强陈家进秦流贵二、准备工作1、水泵工、维修工、管道工、井下电工等相关人员全部在各自规定岗位待命。
2、制定安全措施、在试验前进行贯彻。
3、试运转前要对矿井排水系统的工作水泵、备用水泵进行全面检查维修，水泵、管路、电控等设备要保持完好，备品配件充足。
4、水仓要进行彻底清理，保证有效容积。
5、排水管道要进行彻底清理，确保疏水畅通。
6、上、下排水沟要进行彻底清挖。
7、防治水设施要进行认真检查维护，确保安全可靠。
8、备齐各种测量仪表及工具。
三、试验方案水泵的联合运行有并联和串联两种方式，并联工作是两台或多台泵通过一条(或多条)管道排水，其主要目的是增加管路中的排水量；同时我矿采用同型号的水泵。
同型号的水泵并联工作，没有极限工况点的问题，操作管理方便，并联效果好。
故我矿水泵联合运转采取并联的方式运行。
泵房中有3台水泵，按《煤矿安全规程》的要求，确定该泵房内1台为工作水泵、1台为备用水泵、1台为检修水泵。
确定1号水泵为检修水泵。
测试时先测量管路1内两台泵联合运转时每台泵的流量，再测试管路Ⅱ两台泵联合运转时每台泵的流量，两条管路的流量之和，就是该泵房的总排水流量。
水泵型号及参数水泵的流量测试有多种方法，如标准节流装置法、差压式流量计、超声波流量计等方法。
我矿经比较采用差压式流量计法，采用校验合格流量计进行测量。
煤矿联合排水试验报告
内蒙古**煤集团股份有限责任公司**煤矿***联合排水试验报告试验单位：内蒙古**煤集团股份有限公司**煤矿试验设备：MD46-50*5试验日期：2011年6月16日试验周期：一年第一章水文概况一、气候条件矿区终年干旱、雨量稀少，属于高山大陆性气候，四季、昼夜气温变化较大。
历年平均温度为-0.8℃～1.3℃，全年最高气温为25℃。
最低气温为-31.4℃。
年最大降雨量为296.7mm，年最大蒸发量2618.7 mm，为降雨量的九倍。
雨量多集中在7～8月份。
结冰期为半年，10月份至翌年的4月份。
最大冻结深度为1.5 m，积雪厚度13cm，全年主导风向为东南风，最大风速为34m／s，最大风力在10级以上。
二、水系及主要河流煤矿地下水按其含水层埋藏条件及水力性质不同，可划分为第四系孔隙潜水和基岩孔隙裂隙水两种，分述如下：1、松散岩类孔隙水本含水类型包括各种成因类型的第四系松散冲洪积及风积沙堆积物。
冲洪积层一般分布于沟谷中，岩性以砂、砾石、卵石为主，含水层单一，一般厚度5m-10m，地形低洼处有地下潜水，水量不大。
本含水类型地段水量均不大，水位、水量随季节变化明显，主要是大气降水补给，排泄除局部消耗于蒸发外，主要沿沟谷向外排泄。
2、碎屑岩类孔隙裂隙水矿区本含水类型为侏罗系层间孔隙裂隙水。
直罗组底部中、粗粒砂岩及砂砾岩，厚度大，一般50 m左右，岩性疏松富水性好，但水量变化大；延安组含煤地层，岩性由不同粒级的砂岩、砂质泥岩、泥岩和煤层组成，总体富水性差；安定组以红色泥岩为主，为隔水层。
风沟、白芨芨沟，西侧汇于内蒙古确台沟、二道岭沟，大部分沟谷平时干涸无水，山洪暴发始有水流。
确台沟（位于煤矿西侧）、二道岭沟（位于煤矿南侧）有常年细小溪流，煤矿生产废水大多排于该两条沟内，向北流到区外。
三、矿井冲水因数A、大气降水：大气降水为区内主要冲水源、大气降水多沿基岩风化裂隙渗入矿井，直接接受大气降水补给，其充水强度与季节和降水强度、持续时间关系密切；地表水在雨季暴涨暴落。
矿井联合排水试验报告
---------------- 有限公司2017年矿井联合排水试验报告编制：- 机电运输科二◦一七年四月机电工程师通风副总技术负责人矿长会审表目录目录.............................. 错误!未指定书签一、...................................... 矿井基本情况错误!未指定书签1矿井水文地质.......................... 错误!未指定书签2、矿井直接充水含水层................... 错误!未指定书签3、.................................... 矿井涌水状态错误!未指定书签二、...................................... 矿井排水系统错误!未指定书签1 排水水泵........................... 错误!未指定书签2、排水管路.......................... 错误!未指定书签三、...................................... 联合排水试验错误!未指定书签1联合排水试验前的准备工作 ................... 错误!未指定书签2、联合排水试验组织措施 ....................3、联合排水试验要求及职责 ..................4、联合排水试验操作程序 ....................5、联合排水试验结果 .....................四、联合排水试验结论 .......................五、存在的问题和解决办法 .....................一、矿井基本情况1、矿井水文地质xxx 煤矿所在——至——矿段之——段地处四川盆地与云贵高原过渡带。
——段海拔标高703m 尖岗山)〜310m(河)，相对高差393m 属中等切割的低 山区。
煤矿水泵联合试运转报告
煤矿水泵联合试运转报告根据《煤矿安全规程》第二百七十八条的有关要求，矿井必须有工作水泵、备用水泵、检修水泵。
水泵的能力，应能在20小时内排出矿井24小时的正常涌水量，备用水泵的能力应不小于工作水泵的70%，工作水泵和备用水泵的总能力应能在20小时内排出矿井24小时的最大涌水量。
结合我矿的实际情况，在雨季来临之际，对我矿井排水系统的排水能力进行了联合试运转，现将水泵联合试运转情况报告如下：矿井概况富利煤矿位于大方县六龙镇和平村境内，气候温和湿润，东无严寒，夏无酷暑，雨量充沛，年平均降水量1182.9毫米。
井田内无大的地表水体，矿井附近亦无河流，但冲沟发育，沟溪水变化幅度较大，雨季暴涨。
枯季水量较小甚至干涸，流量受大气降水的控制。
矿井涌水量本矿井是以大气降水为主的裂隙充水矿床，由于本矿为整合矿井，原上坝田煤矿老空区积水对现有矿井有补给作用，加上矿井井巷工程距地表较近（24——47米），所以受地表水、季节性降水和老窑补给水影响较大，矿井水文地质条件中等偏复杂，据以往的矿井涌水量资料，矿井最大涌水量目前正常涌水量不足20m3/h，最大涌水量不足50m3/h排水系统现状我矿井按照《安全专篇》设计要求，现配备选用3台DF-46-30×3型多级离心泵，流量Q=40m3/h；扬程H=90m；电机功率为22kw。
敷设有6寸和4寸排水钢管各1趟。
主水仓容量为480m3，副水仓容量为370m3。
联合排水试运转情况我矿于4月9日由机电部门、运输部门组织人员，对工作、备用、检修水泵及管路进行了一次全面排查、维修，共查出漏水点2处，及时对该处管路进行更换。
对检修水泵漏水阀门进行了维修处理。
由运输部门对全矿井所有排水路线：1：回风斜井——回风石门——材料大巷——水仓进水通道——水仓——副斜井——地面污水池。
2.：11101运输巷——材料大巷——水仓进水通道——水仓——副斜井——地面污水池。
对上述排水路线水沟进行了一次全面清理，共清理淤泥4矿车，同日中班在抽干副水仓的前提下，对副仓进行了清理，共清出淤泥共6矿车，夜班在抽干主水仓的前提下，对主水仓进行了清理，共清出淤泥11矿车。
联合排水试验
1#、2#井主排水系统联合排水实验报告一、为确保本次联合排水泵试验能够顺利进行，五家沟煤矿成立指挥部。
组长：丁飞田（由机电矿长担任）副组长：曹志新成员：张福胜、马勇、张树强、张正银、李继跃、李功1、指挥部设在（或调度室），统一指挥试验工作。
2、为确保试验安全顺利进行，同时成立电气、机械、地面排水、测水、资料五个专业组。
1、电气组阎世勤任组长，负责井上下供电；2、机械组由张海任组长,负责泵房的开停泵及管路检查维护等工作;3、地面排水组由吕成礼任组长，负责保证地面排水的疏导与畅通工作；4、测水组由赵敏任组长，负责测定水量工作，并做好记录；5、资料由王秀负责，做好试验技术资料的记录收集、归档工作。
二、井下水泵房排水系统的简介1#井水泵房配（主排（2）、备用、检修）四台同型号的水泵其中两台在检修，一台备用，其余一台能工作。
1、其中两台水泵型号：MD155-30*8 一台工作，另一台检修。
另两台MD155-67*5 一台备用，一台检修2、流量：155m³∕h3、扬程：其中两台240米，另两台355米4、电动机型号：YBK2-355L2-4 YB2-355M1-25、额定容量：其中两台185KW .另两台220KW6、额定电流：189.3/109.3A. 219/126.6A .7、额定转速：1480r∕min. 2973r∕min.8、排水管道规格：159*2无缝钢管2#井水泵房配（主排、备用、检修）三台同型号的水泵其中一台在检修，一台备用，其余一台能工作。
1、其中三水泵型号：MD155-67*6 一台工作，一台备用另一台检修。
2、流量：155m³∕h3、扬程：402米4、电动机型号：YB2-355L1-25、额定容量：其中两台185KW .另两台280KW6、额定电流：485.2/280A.7、额定转速：2980r∕min.8、排水管道规格：159*2无缝钢管三、联合排水试验前的准备工作1、《关于加强煤矿防治水工作的通知》的要求，我矿于6月1日前完成排水供电线路、供电机组、主排水泵、备用排水泵、检修泵、排水管路等设备的安装检修工作，完成水仓清淤工作。
盘县水塘镇黑皮凹子煤矿联合排水实验报告
盘县水塘镇黑皮凹子煤矿井下水泵房联合排水试验报告试验单位：盘县水塘镇黑皮凹子煤矿试验设备： MD-155-30*5 试验日期： 2014年5月10日试验周期：一年机电矿长：马海全总工：杨玉林矿长：吴秀永第一章水文概况(一)水文地质特征1.区域水文地质(1)地形地貌矿区总体为构造剥蚀单面山地貌。
山岭方向与地层走向一致，飞仙关组地层地形坡度30°左右，含煤地层地形坡度5°～25°。
区内地形北高南低、东高西低，最高点位于北部龙脖子，高程1918.5m，最低点位于西南边缘小冲沟，高程1635m左右，相对高差283.5m，属低中山地形。
(2)地表水矿区属珠江流域北盘江水系索桥河上游。
矿区内无大的河流，但冲沟发育。
较大的冲沟位于矿区中部，本报告命名为打峰岩冲沟和敖硝洞冲沟。
打峰岩冲沟水：位于矿区中部。
流向自北西至南东。
属山区雨源型河流，雨季流量较大，枯季变小或干涸。
敖硝洞冲沟水：位于矿区中部偏南。
流向自北西至南东。
与打峰岩冲沟汇合于原山岚水库。
属山区雨源型河流，雨季流量较大，枯季变小或干涸。
(3)气象矿区属亚热带高原季风气候区，冬无严寒，夏无酷暑，气候温和，降水充沛，有明显的旱季和雨季之分。
根据盘县气象站建站以来气象观测资料，区内年平均降水量为1382.9mm，5～10月为雨季，降水量占全年的88%，11月至次年4月为旱季，降水量为162.4mm，仅占全年降水量12%。
降水强度亦随季节的弯化而变化，冬春季节（旱季）降水量少，强度亦小，夏秋季节（雨季）降水量大，强度亦大，且较为集中。
年平均降大雨12～15天，日最大降水量达148.8mm，小时最大降水量56.5mm。
区内年平均气温14.3°C，极端最高气温36.7°C，极端最低气温零下7.9°C。
相对湿度76%，年平均蒸发量为1509.0mm，全年无霜期274天，日照时数为1555.6小时，日照率为35%，主导风多为东北风，其次为西南风。
水泵联合排水试验报告
新疆吐鲁番* * * * * * *有限责任公司* * * 煤矿水泵联合排水试验报告编制单位：* * * 煤矿机电科编制时间：二零一二年三月二十八日***煤矿水泵联合排水试验报告试验时间：2012年3月28日1时30分至2012年3月28日6时30分试验地点：井下中央水泵房排水系统概况：1、水泵型号：D155—30×11 3台2、电机型号：YB2—355M—2 3台功率250KW3、排水管路直径：133mm4、安全设施：（1）有备用管路和工作管路，每路都可在20小时内排出24小时正常涌水量；（2）配电设备与水泵台数适应，泵的启动时间不超过5分钟；（3）泵房有两个安全出口，泵房高出井底车场0.5米，其中一个安全出口与副斜井相连，并高出泵房7米；（4）泵房通向井底车场有防水、防火的密闭门；（5）水仓有主水仓和副水仓，容积能容纳矿井8小时的正常涌水量；（6）水泵安装有仪表、安全阀门，吸水井内设水位传感器，有护栏、电话、排水系统图。
应急安全措施1、所有试验人员必须听从现场负责人的统一指挥。
2、水泵司机必须严格按照操作规程开、停水泵。
3、联合试运转时每次开、停泵，井下中央泵房必须与地面变电所联系清楚，地面变电所必须安排专职电工负责。
4、联合试运转时，要保证水仓内有足够水进行试验，吸水小井水位不低于1.5m。
5、联合试运行期间，要对矿井大型设备进行用电观察。
6、试运转开始前，向调度室汇报同意后方可进行运转，试运转结束向调度室汇报，同意后实验人员方可离开现场。
7、所有试验人员必须学习并掌握本措施。
试验步骤①1、2号水泵同时启动、2趟管路同时开启试验情况：同时启动1号泵和2号泵，两趟排水管路同时打开，观察水泵的压力、电流、排水管出水等情况并记录数据。
②1、3号水泵同时启动、2趟管路同时开启试验情况：同时启动1号泵和3号泵，两趟排水管路同时打开，观察水泵的压力、电流、排水管出水等情况并记录数据。
③2、3号水泵同时启动、2趟管路同时开启试验情况：同时启动2号泵和3号泵，两趟排水管路同时打开，观察水泵的压力、电流、排水管出水等情况并记录数据。
富源县竹园镇合宏煤矿2017年联合排水试验报告
富源县竹园镇合宏煤矿井下联合排水试验报告试验单位：富源县竹园镇合宏煤矿试验地点：水泵房试验日期： 2017年4月20日试验周期：一年报告日期： 2017年4月21日目录第一章水文概况 (3)第一节水文地质简述..................................................................................... 错误！未定义书签。
第二节水文地质矿井充水因素水患类型及威胁程度 (3)第二章开采现状与涌水因素分析 (8)第三章排水设备 (8)第四章联合排水试验的条件 (10)第一节联合排水试验目的 (10)第二节具备联合排水试验的条件 (10)第三节联合排水试验时间 (11)第四节联合排水试验措施及要求 (11)第五节井下主排水泵房排水系统简介 (13)第六节试验前的准备 (13)第五章联合排水试验 (14)第一节试验相关参数 (14)第二节联合排水试验 (14)第三节联合排水试验记录 (15)第六章结论 (17)第一章水文概况一、区域水文地质概况一）区域地形地貌恩洪矿区位于云南省东部，属构造剥蚀、侵蚀低中山地貌。
地形切割较强烈，坡度一般30～45°。
地势总体为西高东低，山脊呈北东－南西展布，最高标高2250.00m，最低处为矿4拐点附近，海拨标高1875.00m（为当地最低侵蚀基准面），相对高差375.00m。
区域内为一单面山的剥蚀坡，岩层倾向北西，倾角6～10°。
由于各岩层抗风化、剥蚀能力不同，形成了多级台地，俗称一、二、三台坡。
各台坡又为北西－南东向冲沟强烈深切，造就了各种陡岩、沟谷地形，有利于地表水及地下水的排泄。
区域地表水流较大者为糯木小河，一般流量0.1m3/s，雨季流量0.4～1.0m3/s；历年最大流量属1972年5月的一次洪水，达26.44m3/s。
糯木小河为块泽河支流，属南盘江流域，珠江水系（见矿区水系图、图3-2-1）。
池州市贵池区石门黄煤矿二0一二年矿井联合排水实验报告
池州市贵池区石门黄煤矿二0一二年矿井联合排水实验报告二0一二年五月编制单位：池州市贵池区石门黄煤矿机电科安全监察科编制人员：伍宏啟（技术负责人）方汉超（安全科长）陈登宝（机电科长）储旭明（生产科长）程永生（通风科长）编制时间：二0一二年五月审核人：审批人：池州市贵池区石门黄煤矿二0一二年矿井联合排水实验计划二0一二年五月二0一二年联合排水实验计划为认真贯彻国家煤矿安监局《关于开展煤矿防治水专项治理的通知》（安监总煤调【2012】29号）文件精神，进一步贯彻落实《煤矿防治水规定》，保证矿井排水系统正常运行，防止水灾事故的发生，根据《煤矿安全规程》的规定，特制定二0一二年矿井联合排水实验计划。
一、二0一二年度联合排水实验组织机构，成立联合排水实验领导小组，其组成人员如下：组长：洪友寿（矿长）副组长：刘金平（安全矿长）、伍宏啟（技术负责人）成员：陈登宝（机电科长）、雷银宏（电钳工）、程永生（通风科长）、周国语（瓦检员）、汪继发（瓦检员）、刘小双（水泵工）二、二0一二年联合排水实验时间：二0一二年五月六日。
三、二0一二年度联合排水实验地点设备设施实验地点安排在+180m水平水仓，水仓容积242m3，主排水泵型号80DF30×5，流量43m3/h，电机功力30KW，备用排水泵型号80DF30×5，流量43m3/h，电机功力30KW，检修泵为80DF30×5，流量43m3/h，电机功力30KW。
两条排水管路。
四、二0一二年度联合排水实验措施及分析报告实验前由机电科制定方案、措施，报矿长安全生产领导小组审批，实验结束后对实验过程进行分析总结，并将实验结果报安全生产领导小组，同时上报区经委备案。
池州市贵池区石门黄煤矿二○一二年矿井联合排水实施方案及安全技术措施二○一二年五月一、概述池州市贵池区石门黄煤矿根据《煤矿安全规程》第二百七十八条规定：矿井涌水量增加到最大涌水量时，“工作水泵和备用水泵的总排水能力，应在20小时内排出矿井24h的最大涌水量的工作要求”，要在雨季来临之前做好矿井达到最大涌水量时的排水试验工作，检验矿井的排水工作能力和质量。
联合排水试验报告
矿井联合排水试验报告
根据《煤矿安全规程》规定，每一矿井雨季前必须进行一次矿井联合排水试验，现结合我矿实际情况，由机电队负责组织机电、通风及有关生产人员在汛期前进行一次联合排水试验。
一、成立联合排水试验领导组
组长：胡铸仁
副组长：潘辉清苏学章徐英才
成员：叶阳春翟春国汪华明李庆九
二、联合排水试验定于-------月-------日早班8时开始进行。
三、安全措施
1、机电队事先检查排水试验的所有相关设备，包括水泵、管路、供电及设备调配，确保正常；
2、各排水备用设备必须安置到位；
3、各排水管路、水沟、水池必须检查清理；
4、各水仓必须在检查试验前装满水，并进行测量计算。
四、联合排水试验经过
1、-------月-------日上午8时整开始试验；
2、首先测得-40m水平水仓盛水为--------------立方米、+3m水仓盛水
立方米；
--------------
3、早班：启动主水泵，8时开始至12时结束，正常必须4小时排干；
中班：-40m水仓17时盛满，此时启动主水泵至21时排完，历时4小时；
夜班：次日凌晨2时，-40m水仓盛满，此时启动主水泵至6时排完。
五、试验结果：
1、每班4小时即可将水仓水全部排完，（一台水泵工作，一台备用），全天12小时可将矿井全部涌水量排完；
2、联合排水试验时，各水泵工作正常，水仓峒室瓦斯及温度均在允许范围以内。
六、总结
由于本矿正常涌水量为6立方米/小时，最大涌水量在20立方米/小时左右，根据实验结果，即使在雨季，井下排水系统完全可以在20小时内排出矿井24小时的涌水量。
桃花潭矿业公司机电队
2006年月日。
煤矿联合排水试验报告
黔西县泰来鸿运煤矿主排水系统联合排水试验报告编制部门：机电科编制人：杨贵平编制日期：2015年4月14日黔西县泰来鸿运煤矿主排水系统联合排水试验报告一、概况1、矿井水文地质特点地表水主要表现在区内雨量充沛，暴雨后有山洪暴发等灾害。
井下水文地质条件属中等类型，主要是浅部老窑水以及浅部大量的采空区可能有积水影响。
2、矿井正常涌水量和最大涌水量（1）设计正常涌水量为20m3/h，最大涌水量为60m3/h。
（2）根据近两年排水情况预估算，实际正常涌水量为10m3/h，最大涌水量为45m3/h。
(2013年5月至今未生产，没有采掘作业)3、排水系统基本情况（1）水泵房布置在+1102m水平，井口标高为+1181m，排水垂高79m。
主水仓容积：190m3，副水仓容积：190m3。
（2）水泵型号、数量及相关参数（3）排水管路DN100无缝钢管两趟（单趟约320米），一趟工作，一趟备用，系按专篇设计选型安设。
（4）电源及电控设备电源已实现双回路供电，电源电压660v，使用KS11-200/10/（1台）和KS9-100/10/（1台）矿用变压器， QBZ-120（2台）和QBZ-80（3台）矿用隔爆型真空电磁起动器控制。
二、组织措施1、召开专题会为了安全、高效开展联合试验工作，2015年4月7日9时，由总工程师张照延组织了相关领导、科室人员就试验工作事宜进行了开会商讨，并明确职责、具体分工。
张照延负责总体调度、协调工作；冯育艳主要负责相关工作的安排、现场指挥；郭银礼负责试验工作全过程中的安全监督、指导工作；杨贵平等成员负责具体试验工作之相关事项。
主要具体工作分工如下：（1）机电科在2015年4月8-9日，对排水系统（水泵、开关、输电线路、管路、水沟等）进行彻底排查、处理。
（2）由安全矿长郭银礼组织，矿留守人员参加。
在2015年4月8-12日将水仓清理完毕，保证有效容积。
（3）由机电科、生产技术科准备相关测量工器具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
煤矿联合排水试验报告文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）
黔西县泰来鸿运煤矿主排水系统联合排水
试
验
报
告
编制部门：机电科
编制人：杨贵平
编制日期：2015年4月14日
黔西县泰来鸿运煤矿主排水系统联合排水
试验报告
一、概况
1、矿井水文地质特点
地表水主要表现在区内雨量充沛，暴雨后有山洪暴发等灾害。
井下水文地质条件属中等类型，主要是浅部老窑水以及浅部大量的采空区可能有积水影响。
2、矿井正常涌水量和最大涌水量
（1）设计正常涌水量为20m3/h，最大涌水量为60m3/h。
（2）根据近两年排水情况预估算，实际正常涌水量为10m3/h，最大涌水量为45m3/h。
(2013年5月至今未生产，没有采掘作业)
3、排水系统基本情况
（1）水泵房布置在+1102m水平，井口标高为+1181m，排水垂高79m。
主水仓容积：190m3，副水仓容积：190m3。
（2）水泵型号、数量及相关参数
（3）排水管路
DN100无缝钢管两趟（单趟约320米），一趟工作，一趟备用，系按专篇设计选型安设。
（4）电源及电控设备
电源已实现双回路供电，电源电压660v，使用KS
11-200/10/（1台）和KS
9
-
100/10/（1台）矿用变压器， QBZ-120（2台）和QBZ-80（3台）矿用隔爆型真空电磁起动器控制。
二、组织措施
1、召开专题会
为了安全、高效开展联合试验工作，2015年4月7日9时，由总工程师张照延组织了相关领导、科室人员就试验工作事宜进行了开会商讨，并明确职责、具体分工。
张照延负责总体调度、协调工作；冯育艳主要负责相关工作的安排、现场指挥；郭银礼负责试验工作全过程中的安全监督、指导工作；杨贵平等成员负责具体试验工作之相关事项。
主要具体工作分工如下：
（1）机电科在2015年4月8-9日，对排水系统（水泵、开关、输电线路、管路、水沟等）进行彻底排查、处理。
（2）由安全矿长郭银礼组织，矿留守人员参加。
在2015年4月8-12日将水仓清理完毕，保证有效容积。
（3）由机电科、生产技术科准备相关测量工器具。
（4）水泵司机负责清理水泵房所有杂物，摆放好相关材料、配件及工具。
（5）所有成员在试验之前应反复查看排水系统，做到熟悉、掌握该系统。
2、建立组织机构
为了更准确、科学、有效的进行本次试验，我矿特成立试如下验领导小组：组长：张照延（总工程师）
副组长：冯育艳（机电副矿长）郭银礼（安全副矿长）
组员：杨贵平潘先礼王祥周光志张明宏徐浪陈云
机电科为此项工作的主要科室，负主要职责。
3、试验条件确认
2015年4月13日，领导小组就7日开会确定事项进行了逐项逐条核查，确认所有工作已准备结束，具备试验条件。
三、试验判定标准
1、矿井应当配备与矿井涌水量相匹配的水泵、排水管路、配电设备和水仓等，确保矿井排水能力充足。
矿井井下排水设备应当满足矿井排水的要求。
除正在检修的水泵外，应当有工作水泵和备用水泵。
工作水泵的能力，应当能在20h内排出矿井24h的正常涌水量（包括充填水及其他用水）。
备用水泵的能力应当不小于工作水泵能力的70％。
检修水泵的能力，应当不小于工作水泵能力的25％。
工作和备用水泵的总能力，应当能在20h内排出矿井24h的最大涌水量。
排水管路应当有工作和备用水管。
工作排水管路的能力，应当能配合工作水泵在20h内排出矿井24h的正常涌水量。
工作和备用排水管路的总能力，应当能配合工作和备用水泵在20h内排出矿井24h的最大涌水量。
配电设备的能力应当与工作、备用和检修水泵的能力相匹配，能够保证全部水泵同时运转。
2、矿井主要水仓应当有主仓和副仓，当一个水仓清理时，另一个水仓能够正常使用。
新建、改扩建矿井或者生产矿井的新水平，正常涌水量在1000m3/h以下时，主要水仓的有效容量应当能容纳8h的正常涌水量。
正常涌水量大于1000m3/h的矿井，主要水仓有效容量可以按照下式计算：Ｖ＝2（Q+3000）
式中 V—主要水仓的有效容量，m3；
Q—矿井每小时的正常涌水量，m3。
采区水仓的有效容量应当能容纳4h的采区正常涌水量。
四、试验记录
4月14日8时30分，领导小组所有人员兵分两路，一组人员在机电矿长的带领下负责井下水泵开停并记录运行时间、电流、电压、压力、真空度等相关数据，另一组人员在总工程师的带领下负责在地面测定流量（堰渠法）。
具体记录如下：
五、试验结果分析
1、水泵排水能力核定
1#水泵20h 排水能力：Q 1=20×34=680 m 3/h ＞Q 正常 =24×10=240m 3/h 满足要求
1#和2#水泵20h 排水能力：Q 1=20×67=1340 m 3/h ＞Q 正常 =24×45=1080m 3/h 满足要求
1#和3#水泵20h 排水能力：Q 1=20×69=1380 m 3/h ＞Q 正常 =24×45=1080m 3/h 满足要求
2#和3#水泵20h 排水能力：Q 1=20×65=1300 m 3/h ＞Q 正常 =24×45=1080m 3/h 满足要求
2、排水管路排水能力核定
根据 D =√4Q/3600πV 可得Q=3600πV ×D 2
/4=3600×××÷4= m 3
/h ＞10 m 3/h 满足要求
--取最佳经济流速V =s --管径用四寸管计算，即D=
3、配电设备能力核定
（1）用水泵电机功率核定变压器容量：
S 视在=ΣPe/cos Φ=（37+37）÷=＜100KVA 满足要求 取 cos Φ=
（2）用1#-3#水泵核定配电设备容量：
根据地面高压配电柜显示和钳形电流表记录可知配电设备符合要求。
4、水仓容积能力核定
我矿主水仓容积190 m 3，副水仓容积190 m 3，共计380 m 3。
190 m 3＞8×10=80 m 3，满足要求。
通过此次试验证明：我矿该排水系统符合《煤矿安全规程》规定，满足实际排水能力要求。
