混凝土课本课后习题答案

《混凝土结构设计原理》

思考题及习题

第1章绪论

思考题

1.1钢筋混凝土梁破坏时的特点是：受拉钢筋屈服，受压区混凝土被压碎，破坏前变形较大，有

明显预兆，属于延性破坏类型。在钢筋混凝土结构中，利用混凝土的抗压能力较强而抗拉能力很弱，钢筋的抗拉能力很强的特点，用混凝土主要承受梁中和轴以上受压区的压力，钢筋主要承受中和轴以下受拉区的拉力，即使受拉区的混凝土开裂后梁还能继续承受相当大的荷载，直到受拉钢筋达到屈服强度以后，荷载再略有增加，受压区混凝土被压碎，梁才破坏。

由于混凝土硬化后钢筋与混凝土之间产生了良好的粘结力，且钢筋与混凝土两种材料的温度线膨胀系数十分接近，当温度变化时，不致产生较大的温度应力而破坏二者之间的粘结，从而保证了钢筋和混凝土的协同工作。

1.2钢筋混凝土结构的优点有：1）经济性好，材料性能得到合理利用；2）可模性好；3）耐久

性和耐火性好，维护费用低；4）整体性好，且通过合适的配筋，可获得较好的延性；5）刚度大，阻尼大；6）就地取材。缺点有：1）自重大；2）抗裂性差；3）承载力有限；4）施工复杂；5）加固困难。

1.3本课程主要内容分为“混凝土结构设计原理”和“混凝土结构设计”两部分。前者主要讲述

各种混凝土基本构件的受力性能、截面设计计算方法和构造等混凝土结构的基本理论，属于专业基础课内容；后者主要讲述梁板结构、单层厂房、多层和高层房屋、公路桥梁等的结构设计，属于专业课内容。学习本课程要注意以下问题：1）加强实验、实践性教学环节并注意扩大知识面；2）突出重点，并注意难点的学习；3）深刻理解重要的概念，熟练掌握设计计算的基本功，切忌死记硬背。

第2章混凝土结构材料的物理力学性能

思考题

2.1①混凝土的立方体抗压强度标准值f cu,k是根据以边长为150mm的立方体为标准试件，在

(20±3)℃的温度和相对湿度为90％以上的潮湿空气中养护28d，按照标准试验方法测得的具有95％保证率的立方体抗压强度确定的。②混凝土的轴心抗压强度标准值f ck是根据以150mm×150mm×300mm的棱柱体为标准试件，在与立方体标准试件相同的养护条件下，按照棱柱体试件试验测得的具有95％保证率的抗压强度确定的。③混凝土的轴心抗拉强度标准值f tk是采用直接轴心抗拉试验直接测试或通过圆柱体或立方体的劈裂试验间接测试，

测得的具有95％保证率的轴心抗拉强度。④由于棱柱体标准试件比立方体标准试件的高度大，试验机压板与试件之间的摩擦力对棱柱体试件高度中部的横向变形的约束影响比对立方体试件的小，所以棱柱体试件的抗压强度比立方体的强度值小，故f ck 低于f cu,k 。⑤轴心抗拉强度标准值f tk 与立方体抗压强度标准值f cu,k 之间的关系为：

245.055.0k cu,tk )

645.11(395.088.0αδ⨯-⨯=f f 。⑥轴心抗压强度标准值f ck 与立方体抗压强度标准值f cu,k 之间的关系为：k cu,21ck 88.0f f αα=。

2.2 混凝土的强度等级是根据立方体抗压强度标准值确定的。我国新《规范》规定的混凝土强度

等级有C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75和C80，共14个等级。

2.3 根据约束原理，要提高混凝土的抗压强度，就要对混凝土的横向变形加以约束，从而限制混凝

土内部微裂缝的发展。因此，工程上通常采用沿方形钢筋混凝土短柱高度方向环向设置密排矩形箍筋的方法来约束混凝土，然后沿柱四周支模板，浇筑混凝土保护层，以此改善钢筋混凝土短柱的受力性能，达到提高混凝土的抗压强度和延性的目的。

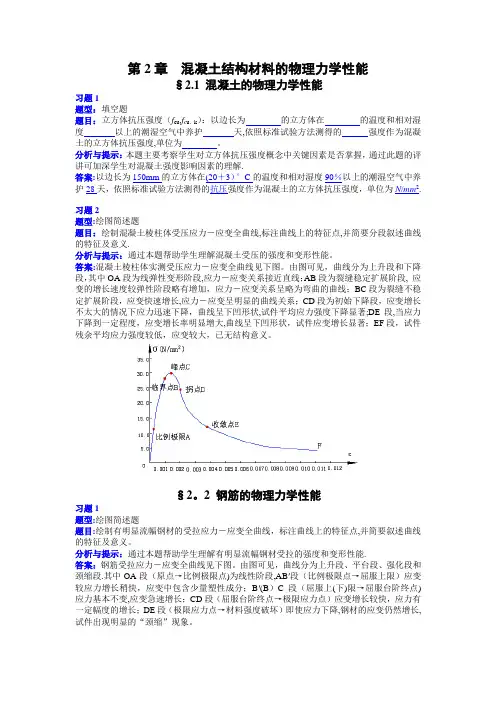

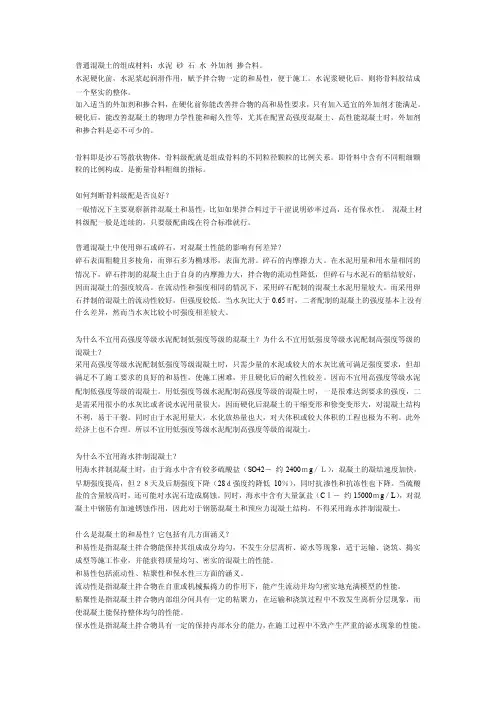

2.4 单向受力状态下，混凝土的强度与水泥强度等级、水灰比有很大关系，骨料的性质、混凝土

的级配、混凝土成型方法、硬化时的环境条件及混凝土的龄期也不同程度地影响混凝土的强度。混凝土轴心受压应力—应变曲线包括上升段和下降段两个部分。上升段可分为三段，从加载至比例极限点A 为第1阶段，此时，混凝土的变形主要是弹性变形，应力—应变关系接近直线；超过A 点进入第2阶段，至临界点B ，此阶段为混凝土裂缝稳定扩展阶段；此后直至峰点C 为第3阶段，此阶段为裂缝快速发展的不稳定阶段，峰点C 相应的峰值应力通常作为混凝土棱柱体的抗压强度f c ，相应的峰值应变0ε一般在0.0015～0.0025之间波动，通常取0.002。下降段亦可分为三段，在峰点C 以后，裂缝迅速发展，内部结构的整体受到愈来愈严重的破坏，应力—应变曲线向下弯曲，直到凹向发生改变，曲线出现拐点D ；超过“拐点”，随着变形的增加，曲线逐渐凸向应变轴方向发展，此段曲线中曲率最大的一点称为收敛点E ；从“收敛点”开始以后直至F 点的曲线称为收敛段，这时贯通的主裂缝已很宽，混凝土最终被破坏。常用的表示混凝土单轴向受压应力—应变曲线的数学模型有两种，第一种为美国E.Hognestad 建议的模型：上升段为二次抛物线，下降段为斜直线；第二种为德国Rusch 建议的模型：上升段采用二次抛物线，下降段采用水平直线。

2.5 连接混凝土受压应力—应变曲线的原点至曲线任一点处割线的斜率，即为混凝土的变形模

量。在混凝土受压应力—应变曲线的原点作一切线，其斜率即为混凝土的弹性模量。

2.6混凝土在荷载重复作用下引起的破坏称为疲劳破坏。当混凝土试件的加载应力小于混凝土疲

f时，其加载卸载应力—应变曲线形成一个环形，在多次加载卸载作用下，应力—劳强度f

c

应变环越来越密合，经过多次重复，这个曲线就密合成一条直线。当混凝土试件的加载应力

f时，混凝土应力—应变曲线开始凸向应力轴，在重复荷载过程中逐大于混凝土疲劳强度f

c

渐变成直线，再经过多次重复加卸载后，其应力—应变曲线由凸向应力轴而逐渐凸向应变轴，以致加卸载不能形成封闭环，且应力—应变曲线倾角不断减小。

2.7结构或材料承受的荷载或应力不变，而应变或变形随时间增长的现象称为徐变。徐变对混凝

土结构和构件的工作性能有很大影响，它会使构件的变形增加，在钢筋混凝土截面中引起应力重分布的现象，在预应力混凝土结构中会造成预应力损失。影响混凝土徐变的主要因素有：1）时间参数；2）混凝土的应力大小；3）加载时混凝土的龄期；4）混凝土的组成成分；5）混凝土的制作方法及养护条件；6）构件的形状及尺寸；7）钢筋的存在等。减少徐变的方法有：1）减小混凝土的水泥用量和水灰比；2）采用较坚硬的骨料；3）养护时尽量保持高温高湿，使水泥水化作用充分；4）受到荷载作用后所处的环境尽量温度低、湿度高。

2.8当养护不好以及混凝土构件的四周受约束从而阻止混凝土收缩时，会使混凝土构件表面出现

收缩裂缝；当混凝土构件处于完全自由状态时，它产生的收缩只会引起构件的缩短而不会产生裂缝。影响混凝土收缩的主要因素有：1）水泥的品种；2）水泥的用量；3）骨料的性质；

4）养护条件；5）混凝土制作方法；6）使用环境；7）构件的体积与表面积的比值。减少收缩的方法有：1）采用低强度水泥；2）控制水泥用量和水灰比；3）采用较坚硬的骨料；4）在混凝土结硬过程中及使用环境下尽量保持高温高湿；5）浇筑混凝土时尽量保证混凝土浇捣密实；6）增大构件体表比。

工的方法有冷拉和冷拔。冷拉可提高钢筋的抗拉强度，但冷拉后钢筋的塑性有所降低。冷拔可同时提高钢筋的抗拉及抗压强度，但塑性降低很多。
