仓库喷淋系统计算丙
浅谈某丙类仓库内自喷系统设计以及消防水泵选型原则
浅谈某丙类仓库内自喷系统设计以及消防水泵选型原则引言：丙类仓库在生产时，因生产技术条件的限制，存在多种用途和危险品，如某一工厂存在多种危险类型，则在划分危险等级时，应当按照《建筑设计防火规范》（GB50016-2014)3.1.2 规定，如果在同一车间或工厂的任何一个防火分区中有各种火灾危险性生产时，厂房或防火分区内的生产火灾危险性类型应按火灾危险性较大的部分确定：当生产过程中使用或产生易燃、可燃物的量较少，不足以构成爆炸或火灾危险时，可按实际状况确定；在满足下列情况的情况下，可以按照火险程度低的区域划分：在该楼层或该区域中，具有较高风险的区域或该区域所占据的区域的5%以下或丁、戊类厂房的涂料区域少于10%，并且在火灾事故时，未及时蔓延至其他部位或火灾危险性较大的生产部分采取了有效的防火措施。
在进行消防安全管理时，要结合建筑物自身的火灾特征，从整体上考虑，运用现代的灭火技术，以达到火灾的目的。
1.现代仓库消防设计存在的问题仓库内的消防安全直接关系到储存物品的安全，对于火灾的发生以及扑灭都具有非常重要的作用。
从现代仓库消防设计来看，主要存在着以下问题：（1）对仓库内部以及周边进行了消防设计，但是没有将相关的系统进行整体考虑。
由于仓库内面积较大，且属于空间建筑，因此其内部的消火栓系统并不适合将其设置在平面上。
同时，由于仓库内没有单独的疏散通道，一旦发生火灾，人员疏散困难且危险度大。
如果设置独立的火灾报警系统，又会增加建筑内消防系统的设计工作量。
（2）部分设计人员不注重消防水源的问题。
仓库内部通常需要储存大量物品作为备用品以及半成品等物资进行存储。
因此，当火灾发生时，必须要有足够数量的水源供给到库内进行灭火。
（3）由于在仓库内部设置了大量厂房、库房等，因此不适宜采用闭式系统进行灭火。
（4）设计人员对于仓库内消防泵房重视不够，忽视了消防泵房对于防火能力以及水源供给能力具有非常重要作用。
（5）消防泵房内部还应设置备用水泵及自动启动装置等必要设施；同时当发生火灾时，该设备还需要承担起启动消防水泵后各项设备工作维护及使用等功能。
丙1类仓库给排水设计
丙1类仓库给排水设计一、引言丙1类仓库是指存放危险化学品的特定场所，为了保证仓库内的环境安全和危险化学品的储存质量，给排水系统的设计显得尤为重要。
本文将对丙1类仓库的给排水设计进行详细阐述。
二、给水系统设计1. 给水源选择：在丙1类仓库的给水系统设计中，首先要确定可靠的给水源。
可以选择自来水管网作为给水源，也可以建立独立的水源，如水井、水塔等。
2. 给水管网设计：根据丙1类仓库的规模和用水需求，设计合理的给水管网。
要考虑到供水管网的布置、管径的选择、水压的稳定等因素，确保给水系统的正常运行。
三、排水系统设计1. 排水系统分类：丙1类仓库的排水系统可分为雨水排水系统和污水排水系统两部分。
2. 雨水排水系统设计：考虑到丙1类仓库内的危险化学品可能泄漏，对雨水排水系统的设计要做到严密可靠。
主要包括收集、处理和排放雨水的设施，如雨水收集池、雨水管道和雨水处理设备等。
3. 污水排水系统设计：丙1类仓库内产生的污水需要经过处理后排放。
污水排水系统的设计要考虑到污水的收集、处理和排放问题。
可以采用沉淀池、生物处理设备等工艺，确保污水的合规排放。
四、给排水设备选择1. 给水设备选择：在丙1类仓库的给水系统中，常见的给水设备有水泵、水箱和水源井等。
根据仓库的具体情况选择合适的设备，保证给水系统的正常运行。
2. 排水设备选择：在丙1类仓库的排水系统中，需要选择合适的排水设备，如排水泵、沉淀池和处理设备等。
设备的选择要考虑到仓库内产生的污水量、水质以及处理要求等因素。
五、安全措施1. 防溢流措施：为了防止意外泄漏造成的溢流，应在丙1类仓库的排水系统中设置溢流预警装置和溢流阀门等设备，及时发现并控制溢流情况。
2. 防火措施：丙1类仓库的给排水系统设计中要考虑到防火的要求。
排水系统中的设备和管道材料应选择阻燃材料，防止火灾蔓延和扩大。
六、维护管理1. 定期检查：丙1类仓库的给排水系统应定期进行检查和维护，确保设备的正常运行和排水系统的畅通。
广州某丙二类自动化立体仓库消防设计探讨
广州某丙二类自动化立体仓库消防设计探讨摘要：立体高架仓内储存的货物数量多且多为可燃物，一旦发生火情，易形成烟囱效应，火势蔓延快，造成的损失是重大的，控制火势蔓延的关键在于是否有效扑灭初期火灾，实践证明，自动喷淋系统具备有效扑救初期火灾的能力。
现笔者对立体仓库的消防水量的确定，以及对货架该怎么布置喷淋才能既满足规范要求，又能与货架储物、堆垛机运作和谐共处进行介绍。
关键词：立体高架仓火灾消防水量货架内置洒水喷头室内消火栓1.工程概况本工程为单层丙二类仓库，建筑面积为5600多平方米，建筑高度为24米，仓库内设有由货架系统、堆垛机系统、运输系统组成的自动化立体仓库，该货架系统为5巷道双深，10层，货架高度20.80米，巷道长约60米，共有2个系统，共计托盘位18400个。
主要储存物品为食品、纸箱包装的难燃物品及各种塑料瓶盒包装的难燃物品。
1.消防水量计算本工程消防主要含以下系统：自动喷淋系统、室内消火栓系统、室外消火栓系统、灭火器系统。
现对各个系统水量进行介绍，笔者认为也就喷淋水量的确定比较麻烦，消火栓系统则根据建筑体量及规模根据《消防给水及消火栓系统技术规范》（以下简称“消水规”）表3.3.2及表3.5.2条对号入住进行选择。
1）喷淋水量本仓库采用闭式喷淋系统，喷淋系统用水量根据《自动喷水灭火系统设计规范》（以下简称“喷规”）附录A、表5.0.4条和第5.0.8条进行计算，本仓库最大储物高度为20.80米，顶板下设置喷头已无法满足有效灭火的需求，还应设置货架内置洒水喷头，喷淋水量由仓储顶部采用标准覆盖面积洒水喷头的水量和货架喷淋水量这两部分组成。
仓储顶部未采用早期抑制快速响应喷头ESFR，主要原因在于ESFR的研究就是为了有效扑救高堆垛、高货架仓库火灾，但采用ESFR喷头的仓库的最大净空高度为13.5米，最大储物高度为12.0米，在这个允许最大净空高度内，货架不需要设置内置喷头也能有效灭火。
而本项目最大净空高度为23.80米，最大储物高度为20.80米，已超ESFR的最大保护高度，且规范不推荐采用顶板下布置ESFR喷头+货架内置喷头的方式。
丙类厂房建筑消防设施配置
消防工程师安全案例分析答题常见点：丙类厂房建筑消防设施配置答题常见点：丙类厂房建筑消防设施配置-自动喷水灭火系统依据《建筑设计防火规范》规定，占地面积大于1500㎡或总建筑面积大于3000㎡的单层制衣厂房应设自动灭火系统，该建筑采用自动喷水灭火系统。
依据《自动喷水灭火系统设计规范》该厂房自动喷水灭火系统设置场所火灾危险等级应为中危险级Ⅱ级，其喷水强度不应小于8 L/min•㎡,作用面积不应小于160㎡。
答题常见点：丙类厂房建筑消防设施配置-室内消火栓依据《建筑设计防火规范》的规定，占地面积大于300㎡厂房应设DN65的室内消火栓，其消防水量应根据水枪充实水柱长度和同时使用水枪数量经计算确定，且不应小于10 L/s，同时使用水枪不少于2只。
该建筑每层长度60m，宽50m，层高的6m，消防水枪充实水柱长度不应小于7m。
室内消火栓的布置应保证每一个防火分区同层有两支水枪充实水柱同时到达任何部位。
消火栓应布置在位置明显易于操作的部位，栓口离地面高度宜为1.10m,其出水方向宜向下或与设置消火栓的墙面成90o角，消火栓水带长度不宜大于25m。
该建筑体积为50×60×6﹦18000 （m3），依据《建筑设计防火规范》规定，丙类厂房体积在5000 m3～20000 m3时，其室外消防用水量不应小于25 L/s。
每个室外消火栓流量在10 L/s～15 L/s，因此，在该厂房四周120m 内应有两个或两个以上室外消火栓。
当室外消防用水量大于15 L/s时应将消防给水管道布置成环状，且向环状管网供水的输水管不应少于两条。
当室外消火栓采用低压给水系统时，室外消火栓栓口处的水压从室外设计地面算起不应小于0.10MPa。
丙类厂房建筑消防设施配置-消防水泵的水压和水量该建筑室内、外消火栓系统、自动喷水灭火系统等消防给水均由消防泵房的消防水泵供水。
该建筑室内、外消火栓系统共用消火栓泵一台，备用泵一台，其流量应为室内、外消火栓用水量之和。

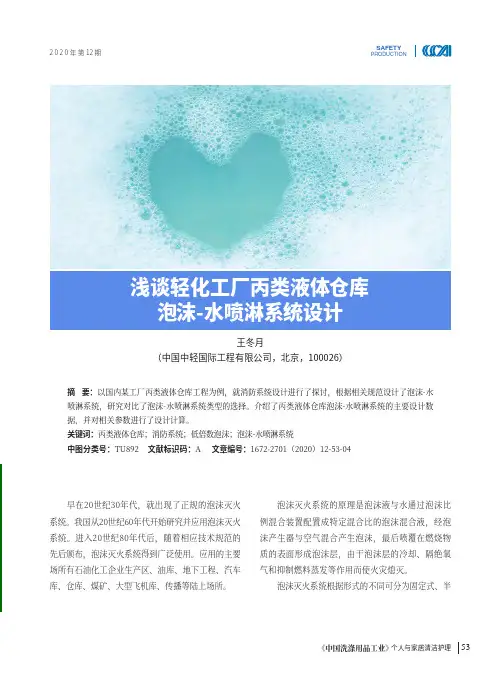

浅谈轻化工厂丙类液体仓库泡沫-水喷淋系统设计
浅谈轻化工厂丙类液体仓库泡沫-水喷淋系统设计王冬月固定式和移动式系统。
根据泡沫发泡倍数的不同也可分为低、中、高三种泡沫灭火系统。
低倍数泡沫为发泡倍数低于20的灭火泡沫，对扑灭液体火灾有很好的灭火效果，具有安全可靠、灭火效率高等优点。
虽然喷泡沫可以达到控灭火目的，但系统运行维护费用较高，为减少系统的运行费用，早在50年代国际上已研制出既可喷泡沫混合液，又可喷水的二者联用型泡沫-水喷淋灭火系统，用于扑救B类火灾或者A、B类共存的火灾，采用泡沫灭火后，用水进行进一步防护冷却，防止泡沫消泡后因温度高而使火场复燃，联用系统比单纯用水灭火的自喷系统灭火时间短，火灾与水渍损失较小。
水和泡沫结合，起到了优势互补的作用。
另外值得一提的是，闭式泡沫-水喷淋系统的洒水喷头可采用闭式洒水喷头，其属于非吸气型喷头，这虽然造成供给泡沫混合液发泡的空气不足，使喷洒的泡沫混合液与洒水极为相似，没有形成一定倍数的泡沫，但仍具有良好的灭火性能。
下面以国内某工厂丙类液体仓库工程为例，对泡沫-水喷淋系统的设计进行说明。
1 项目概况本仓库占地面积为3952.75㎡，建筑面积3952.75 ㎡，建筑高度为8.25 m，单层，火灾危险类别为丙类，耐火等级为二级。
最大储物高度≤3.5 m，储存方式为堆垛。
仓库内储存物质为丙B 类可燃液体，闪点＞120℃，包含水溶性和非水溶性两种液体，物料以塑料吨桶包装形式储存于仓库中。
2 设计依据本仓库消防系统设计主要依据如下规范：①《建筑设计防火规范》（GB50016－2014（2018年版））[1]；②《石油化工企业设计防火标准》（GB 50160－2008（2018年版））[2]；③《消防给水及消火栓系统技术规范》（GB 50974－2014）[3]；④《泡沫灭火系统设计规范》（GB 50151－2010）[4]；⑤《自动喷水灭火系统设计规范》（GB 50084－2017）[5]。
设计依据物料性能及上述标准、规范进行设计分析、方案确定和相关计算。

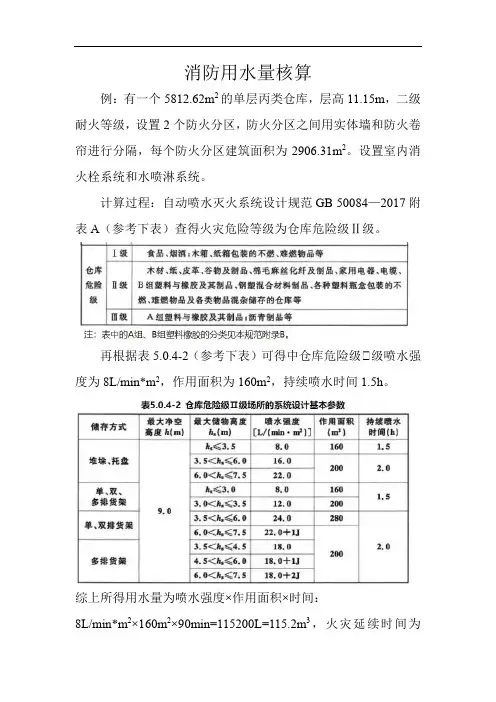

消防用水核算的一个案例
消防用水量核算
例：有一个5812.62m2的单层丙类仓库，层高11.15m，二级耐火等级，设置2个防火分区，防火分区之间用实体墙和防火卷帘进行分隔，每个防火分区建筑面积为2906.31m2。
设置室内消火栓系统和水喷淋系统。
计算过程：自动喷水灭火系统设计规范GB 50084—2017附表A（参考下表）查得火灾危险等级为仓库危险级Ⅱ级。
再根据表5.0.4-2（参考下表）可得中仓库危险级Ⅱ级喷水强度为8L/min*m2，作用面积为160m2，持续喷水时间1.5h。
综上所得用水量为喷水强度×作用面积×时间：
8L/min*m2×160m2×90min=115200L=115.2m3，火灾延续时间为
1.5h。
所以喷淋用水量为：115.2m³
室内消火栓系统：
已知条件V=5812.62×11.15=64811m³，根据消防给水及消火栓系统技术规范GB50974-2014 ，第3.5.2条（参考下表3.5.2），消火栓用水量（25L/s），同时使用水枪数量（5支），每根竖管最小流量（15L/s）
综上所得：消火栓用水量×火灾延续时间，该用水量为25L/s×10800s （延续时间3h，参考下表GB50974-2014，表3.6.2）=270000L=270m3
所以消火栓用水为：270m³
消防用水总量为：
喷淋+消火栓=115.2m³+270m³=385.2m³。
某大型丙类物流仓库消防给水系统设计
consTRucnon safety
消火栓的数量： ^=45/(10-15)=3个~5个，结合库房一和库房
二的结构特点，分别设置5个室外消火栓，布置在 建筑的四周，在有消防车道的一侧，布置两个室外 消火栓。
3.2 室内消火栓系统 (1) 室内消火栓的配置。 此建筑属于丙类仓库，根据《消防给水及消火 栓系统技术规范)(GB 50974-2014)条文7.4.2,可 配置DN65的消火栓，其栓口 口径为65 mm、水枪 的喷嘴直径为19 mm、长25 m的胶质水带。 (2) 消火栓的水枪充实水柱。 《消防给水及消火栓系统技术规范》(GB 50974-2014)条文7.4.10第12条规定：消防水枪充 实水柱取13 m。 (3) 计算消火栓的保护半径。 R/d+SkCos45°=0.8x25+13x0.707=29.191 m (4) 消火栓的数量。 根据《消防给水及消火栓系统技术规范》(GB 50974-2014)的布置间距要求，同时结合画圆法，该 建筑一共设置了 133个消火栓，其中库房一 60个， 库房二73个。 3.3自动喷水灭火系统 此建筑属于丙类物流仓库，两层，层高9 m,单 双排货架，货架高6 m,总建筑面积34 430.395 m2o 由《自动喷水灭火系统设计规范》(GB 50084-2017) 条文&3.2中的第7条知：该建筑需设置自动喷水 灭火系统。 (1) 自动喷水灭火系统设置原则。 喷头所保护的区域内任一点都能在发生火灾 时得到一定强度的水量。 (2) 确定火灾危险等级、设计参数。 由《自动喷水灭火系统设计规范》(GB 500842017)附录A表格知：该建筑的火灾危险等级属于 仓库危险级II级由表5.0.4-2可知系统设计基本参 数:喷水强度为24 I7(min-m2),作用面积为280 m2, 持续喷水时间2.0 ho (3) 自动喷水灭火系统布置。 此建筑建于湖南岳阳，选用湿式自动喷水灭火 系统，喷头采用闭式下垂型的。 (4) 自动喷水灭火系统喷头的布置。 此建筑采用正方形布置,边长为2.8 m,每个喷 头的保护面积为2.8x2.8=7.84 m?,小于规定的最大 保护面积9 n?,符合规范要求。
谈某市仓库消防喷淋系统的设计
关键词 ：仓库 ，消防喷淋系统 ，管道 ，消防泵 中图 分 类 号 ：ＴＵ９９８．１
文 献 标 识 码 ：Ａ
随着我国经济的高速发展 ，国民经济 的综合 实力也 取得 了显 系统 。根据 国家在 ２０１４年制定的《自动 喷水 灭火 系统设 计规范 》 著的提升 ，因此 ，国家 和政府对 企业 的安全 生产 的重 视程度 也不 中规 定 ，仓 库 中 的 聚 丙 烯 属 于 丙 类 二 项 ，建 筑 防 火 等 级 应 该 为 二
陈 敏 ，陈燕敏 ，孙 彩霞，等．中央空调 循环水腐蚀 分析与现
问题及 解决措施 ［Ｊ］．清洗世界 ，２０１４（６）：４３—４６．
Ａ ｎａｌｙｓｉｓ ｏｎ ｃｏｒｒｏｓｉｏｎ ｏｆ ｃｉｒｃｕｌａｔｉｎｇ ｗａｔｅｒ
ｉｎ ｔｈｅ ｃｅｎｔｒａｌ ａｉｒ ｃｏｎｄｉｔｉｏｎｉｎｇ ｓｙｓｔｅｍ ａｎｄ ｃｏｕｎｔｅｒｍ ｅａｓｕｒｅｓ
场水处理对策 ［Ｊ］．河南科学 ，２０１４（６）：１０１０—１０１４．
罗运 有 ，曹 勇，宋业 辉．空调通风 系统 清洗研 究 的进 展 与 ［９］ 文 强 ，王延 生．中央 空调 系统水处理技术 浅论 ［Ｊ］．清洗世
评述 ［Ｊ］．建 筑热 能通风 空调 ，２００９（１）：２７—３１．
界 ，２００５（５）：２６—３０．
断提升 ，通 过构建完 善的安 全规 范 ，对基础设 施提 出了更高 的要 级 ，因此对于这类仓库 的规定 为最大建筑 面积 ６ ０００ ｍ ，最 大仓 问 求 。但是 由于各种原 因，众多企业消 防设备 的构建 中存在着 众多 为 １ ５００ ｍ ，采用快 速 相应 消防 喷头 最大 净 空高 度为 １２ ｍ。因 安全 隐患 ，不利于企业的 良性发展 。鉴 于消防喷淋 系统对企 业 的 此 ，企业 的总 面积最 大和 单 问最 大都 超过 了允许 范 围，所 以对 于
喷淋系统计算规则
喷淋系统计算规则
喷淋系统计算规则主要有以下几个方面：
1. 确定喷淋区域：根据需要保护的区域大小、形状和高度确定喷淋区域，并将其划分为若干个相对独立的喷淋部分。
2. 确定水流量：根据喷淋区域的类型、特点和需要保护的等级确定所需的总水流量。
一般来说，喷淋区域越大、高度越高、保护等级越高，所需的水流量也会相应增加。
3. 确定喷淋头数量和布置方式：根据所需的总水流量和每个喷淋头的额定流量，计算出所需的喷淋头数量。
同时，根据喷淋区域的布置方式，采用合适的喷淋头布置方式，例如均匀布置、线性布置或圆形布置等。
4. 确定水泵流量和扬程：根据所需的总水流量和系统布置方式，计算出水泵的额定流量和扬程。
同时考虑水泵的备用性和可靠性要求，合理选择水泵型号。
5. 确定管道规格和长度：根据系统布置方式和水流量要求，计算出喷淋管道的直径和长度。
一般来说，管道直径越大、长度越短，系统的水力损失越小，喷淋效果越好。
6. 确定压力容器和雾化器：根据系统的需求，选择合适的压力容器和雾化器。
压力容器的大小和类型取决于系统的水流量和压力要求，而雾化器的类型和数量则取决于喷淋要求、物料和环境因素等。
需要注意的是，喷淋系统计算规则可能会因不同的国家、行业和标准而有所差异。
因此，在进行喷淋系统设计和计算时，应以当地的相关规定和标准为准。
