ATM自动取款机系统概述
《ATM自动取款机》课件
ATM的功能
存款 取款 转账 缴费
讲解如何使用AT M 进行存款，以及自动存款机的 工作原理。
说明在AT M 上如何进行取款，以及遇到各种问题 时的应对方法。
解释如何在ATM上进行转账，以及如何保护自己 账户的安全。
介绍ATM的缴费功能，包括如何缴纳水电费等。
ATM的安全性能
1
密码保护
解释ATM使用密码保护用户账户的方法
ATM在现代社会的重要性
便捷快速
AT M 提供24/7不间断自助服务，方便客户进行各种银行操作。
优秀的用户体验
AT M 覆盖区域广泛，操作简单、便捷，大大提高了客户的满意度。
银行业现代化的重要标志
AT M 的应用和发展不仅在服务水平和效率上极大提升了银行的形象，也是银行业信息化、现 代化方向的重要举措和标志。
ATM与信息化的结合
基于大数据和互联网的整 合服务模式
AT M 将与大数据、移动互联网等 信息化技术结合，为客户提供更 加高质量的银行服务。
虚实融合的金融服务模式
虚拟与实体结合，ATM的现代化 智能化形态期望在未来更快、更 创新地被实现，并且与智能化环 境结合，使科技贯穿整个金融服 务过程。
移动终端的ATM支付方式
AT M 在智能城市建设中对 于金融服务的发展和优化 产生了很大的影响，极大 地推进了城市的智能化进 程。
介绍ATM在智能城市建设 中的社交功能以及其未来 的社会化趋势，推动了智 慧社区的建设。
AT M 在智能城市建设中对 于城市管理的升级和优化 产生了重要的影响，对于 公共服务和质量的提高具 有重要的意义。
促进银行现代化
AT M 的出现、推广和配备为银 行的现代化革命做出了很大的 贡献，也大大方便了银行管理 的工作。
ATM自动取款机系统概述

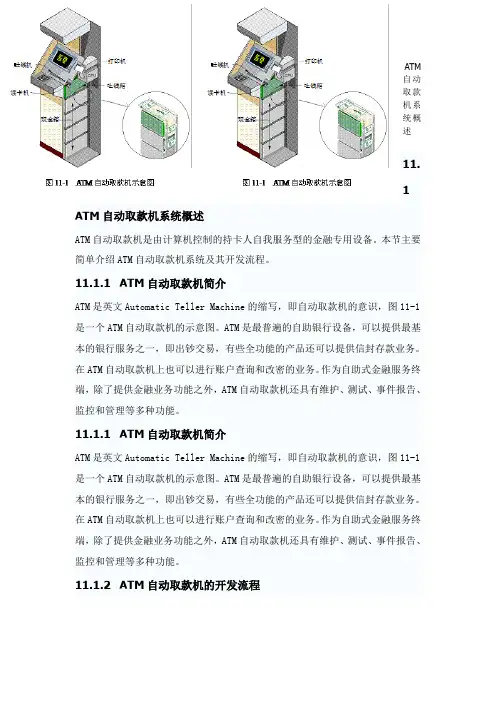

ATM自动取款机系统概述11.1 ATM自动取款机系统概述ATM自动取款机是由计算机控制的持卡人自我服务型的金融专用设备。
本节主要简单介绍ATM自动取款机系统及其开发流程。
11.1.1 ATM自动取款机简介ATM是英文Automatic Teller Machine的缩写，即自动取款机的意识，图11-1是一个ATM自动取款机的示意图。
ATM是最普遍的自助银行设备，可以提供最基本的银行服务之一，即出钞交易，有些全功能的产品还可以提供信封存款业务。
在ATM自动取款机上也可以进行账户查询和改密的业务。
作为自助式金融服务终端，除了提供金融业务功能之外，ATM自动取款机还具有维护、测试、事件报告、监控和管理等多种功能。
11.1.1 ATM自动取款机简介ATM是英文Automatic Teller Machine的缩写，即自动取款机的意识，图11-1是一个ATM自动取款机的示意图。
ATM是最普遍的自助银行设备，可以提供最基本的银行服务之一，即出钞交易，有些全功能的产品还可以提供信封存款业务。
在ATM自动取款机上也可以进行账户查询和改密的业务。
作为自助式金融服务终端，除了提供金融业务功能之外，ATM自动取款机还具有维护、测试、事件报告、监控和管理等多种功能。
11.1.2 ATM自动取款机的开发流程ATM自动取款机系统的开发流程遵循实时系统的统一开发过程，主要生命周期包括系统分析、概要设计、详细设计和实现与测试，采用的软件开发方法为迭代式。
开发流程详细说明如下。
l 系统分析。
主要标识系统涉及的用例，以及为每个用例创建的事件流。
而且，还需要定义初始功能测试用例，作为检查最后实现是否正确和完备的工具。
系统分析还需要显示用例隐含的类，利用分析类图进行文档化处理。
l 概要设计。
使用CRC卡，定义每个类的职责。
首先通过全局类图定义设计的静态结构，然后定义设计的动态结构，使用状态图定义主要控制类的动态行为，为主要用例创建交互图。
银行atm跨平台和设备前置系统总体介绍PPT
快速部署
设备前置系统简化了ATM 设备的部署和管理流程， 降低了银行的运营成本。
05
银行ATM跨平台和设备前置系统的
结合
系统架构介绍
系统架构
银行ATM跨平台和设备前置系统采用分布式架构，由前 端ATM设备、中间传输层和后端处理中心组成。
前端ATM设备
负责用户交互，包括取款、存款、查询等交易操作。
越好。
系统故障率
03
衡量系统可靠性的重要指标，系统故障率越低，说明系统越可
靠。
06
未来发展趋势和挑战
未来发展趋势
移动化
云化
随着移动互联网的普及，越来越多的 用户倾向于使用手机银行进行交易， ATM跨平台系统将更加注重移动端的 接入和支持。
将ATM系统部署在云端，实现数据集 中管理、快速部署和弹性扩展，降低 运维成本。
使用跨平台开发框架
使用如React Native、Flutter等跨平台开发框架，可以轻松创建跨 平台应用程序。
04
设备前置系统
设备前置系统的定义
设备前置系统是一种位于银行ATM设备和后端业务系统之 间的中间件，用于实现ATM设备的集中管理和控制。
它充当ATM设备和后端业务系统之间的桥梁，提供数据传 输、协议转换、指令转发等功能，确保ATM设备与后端业 务系统之间的通信和交互。
对未来研究的展望
进一步优化性能
加强数据安全保护
随着技术的不断进步，未来可以对跨平台 和设备前置系统进行性能优化，提高系统 的处理能力和响应速度。
随着数据安全威胁的不断增加，未来需要 进一步加强数据加密和防护措施，确保交 易数据的安全性。
拓展应用场景
深入研究用户行为
未来可以将该系统应用于更多的场景，如 移动支付、电子商务等，为用户提供更加 便捷、安全的金融服务。
银行ATM系统概述及相关安全性技术介绍【文献综述】
银⾏ATM系统概述及相关安全性技术介绍【⽂献综述】毕业论⽂⽂献综述计算机科学与技术银⾏ATM系统概述及相关安全性技术介绍前⾔随着当今社会经济的不断发展和科学技术的迅猛提升，越来越多的电⼦设施出现在⼈们的⽇常⽣活中。
银⾏ATM机的出现，更是对我国⾦融电⼦化的发展起到了⼗分重要的作⽤。
虽然⽬前电话银⾏和电⼦访问等⼿段随着银⾏业务的不断扩⼤⽽逐渐流⾏起来，但是对现⾦的直接存取仍然是⼈们对银⾏的主要需求，再加上银⾏⾃助业务的不断完善，所以在当前以及今后相当⼀段时期内，ATM机仍将是银⾏⾃助业务的主⾓。
虽然银⾏ATM机在市场上⼴泛使⽤并得到⽤户的⼀致认可。
但是绝⼤多数⽤户对于ATM 机的具体操作流程及⼯作原理都只是⼀知半解，并不存在⼀个完整的认识，⽽且对其存在的各个安全隐患更是没有进⼀步的了解。
针对这种情况，对银⾏ATM系统及其安全性进⾏⼀个较为全⾯的分析、研究和设计，显得尤为必要。
1 银⾏ATM系统概述ATM，即Automatic Teller Machine的缩写，⼀般称为⾃动柜员机。
银⾏利⽤⼀张磁卡（通常称为银⾏卡）来记录客户的基本账户信息，⽽客户则可以将银⾏卡作为登陆介质进⼊ATM系统，从⽽进⾏存取款，转账，查询余额等柜台基本服务。
由于ATM操作简单，⽽且具有快捷，⾼效，保密性⾼的优点，因此受到了⼴⼤客户的青睐。
⽽随着电⼦⾦融产业的快速发展，以及终端设备技术的不断进步，ATM的功能也得到了⼤⼤的提升，从单⼀的存取款向着存、取现⾦处理，账户信息查询打印，账户转账处理、账户管理等⽅⾯发展[1]。
对于这样流⾏的⼀套电⼦设施，⽽且⼜关乎⽤户的信息及财产安全，正确的设计与维护则显得⾮常必要。
在ATM系统中，包括ATM终端和银⾏主机，A TM终端与银⾏主机连接。
在⽤户插⼊磁卡并被正确识别之后，系统提⽰⽤户输⼊密码并将相关信息发送到银⾏主机进⾏⾝份验证，在成功登录之后，A TM提醒⽤户输⼊交易类型和交易⾦额等服务，并将这些请求发送到银⾏主机进⾏处理。
ATM数据流图
ATM数据流图概述：ATM（Automated Teller Machine，自动取款机）是一种自动化设备，用于在没有人工干预的情况下进行银行交易。
本文将详细介绍ATM的数据流图，展示其内部的数据流动以及与用户之间的交互。
1. 系统概述：ATM系统由多个模块组成，包括用户界面、交易处理、数据库等。
用户通过ATM机上的界面进行交互，输入指令并执行各种银行交易。
交易处理模块负责处理用户的请求，与数据库进行通信，并生成相应的交易记录。
2. 用户界面：用户界面是用户与ATM系统进行交互的入口。
它通常包括以下功能：- 插入卡片：用户将银行卡插入ATM机的卡槽。
- 输入密码：用户通过键盘输入密码进行身份验证。
- 选择操作：用户可以选择进行取款、存款、查询余额、转账等操作。
- 输入金额：用户可以通过键盘输入交易金额。
- 打印凭条：用户可以选择是否打印交易凭条。
3. 交易处理：交易处理模块负责处理用户的请求，并与数据库进行通信。
以下是交易处理的步骤：- 身份验证：系统首先验证用户的身份，比对输入的密码和数据库中存储的密码。
- 交易选择：根据用户选择的操作类型，系统确定执行的交易类型。
- 交易执行：系统根据用户的指令执行相应的交易，如取款、存款、转账等。
- 数据库交互：交易处理模块与数据库进行通信，更新用户账户余额和交易记录。
- 生成凭条：根据用户的选择，系统生成交易凭条并打印。
4. 数据库：数据库是ATM系统的核心组成部份，用于存储用户的账户信息和交易记录。
数据库包括以下表：- 用户表：存储用户的个人信息，如姓名、卡号、密码等。
- 账户表：存储用户的账户信息，包括账户余额等。
- 交易记录表：记录用户的交易信息，包括交易类型、交易金额、交易时间等。
5. 数据流图：ATM数据流图展示了数据在系统内部的流动和处理过程。
以下是ATM数据流图的主要组成部份：- 用户输入：表示用户通过界面输入的数据流。
- 用户输出：表示系统通过界面向用户输出的数据流。
软件工程课程设计-ATM取款服务系统
软件工程课程设计--------ATM机取款服务系统学校：苏州大学院系：计算机科学与技术学院专业：计算机科学与技术组员：**0727401003张超0727401001丁杰荣0727401002苏栋梁07274010141．引言1.1编写目的本次软件设计的目的是建设一个通过软件实现ATM机各项功能的模拟系统，能够更加方便的为客户提供取款，转账和余额查询等功能，并且按模块划分功能，最大程度的来提神系统的健壮性和可扩展性。
根据迭代式开发原理，逐步完善，直至完全满足客户的需求。
1.2适用范围ATM的功能要求支持在本公司注册过的所有银行，为其提供服务。
1.3背景ATM自动取款机是由计算机控制的持卡人自我服务型的金融专用设备。
ATM是英文Automatic Teller Machine的缩写。
ATM是最普遍的自助银行设备，可以提供最基本的银行服务之一，即出钞交易，有些全功能的产品还可以提供信封存款业务。
在ATM自动取款机上也可以进行账户查询、修改密码和转账的业务。
作为自助式金融服务终端，除了提供金融业务功能之外，ATM 自动取款机还具有维护、测试、事件报告、监控和管理等多种功能。
ATM自动取款机系统，是一个有终端机，ATM系统，数据库组成的应用系统。
系统功能有用户在ATM上提取现金、查询账户余额、修改密码及转账功能。
ATM自动取款机系统向用户提供一个方便、简单、及时、随时随地可以随心所欲存取款的互联的现代计算机化的网络系统。
可以大大减少工作人员，节约人力资源的开销，同时由于手续程序减少也可以减轻业务员的工作负担，有效地提高了整体的工作效率和精确度。
减少了用户办理业务的等待时间；用户可以随时随地可以随心所欲存取款，并且操作简单易懂；用户还可以选择在柜台办理业务或自己在自动提款机和自动取款机办理业务。
1.4文档概述ATM自动柜员机系统是由计算机控制的银行自动出纳系统，主要服务于活期储蓄，实现客户自助服务的电子化设备。
uml 描述ATM自动取款机系统
ATM自动取款机系统ATM自动取款机（automatic teller machine）是银行在银行营业大厅、超市、商业机构、机场、车站、码头和闹市区设置的一种小型机器，利用一张信用卡大小的胶卡上的磁带〔或芯片卡上的芯片〕记录客户的基本户口资料，让客户可以透过机器进行提款、存款、转帐等银行柜台服务。
这里介绍使用Rational Rose工具为ATM自动取款机系统进行建模。
5.1需求分析ATM自动取款机系统的需求分析简述如下：（1）客户将银行卡插入读卡器，读卡器识别卡的真伪，并在显示器上提示输入密码。
（2）客户通过键盘输入密码，取款机验证密码是否有效。
如果密码错误提示错误信息，如果正确，提示客户进行选择操作的业务。
（3）客户根据自己的需要可进行存款、取款、查询账户、转账、修改密码的操作。
（4）在客户选择后显示器进行交互提示和操作确认等信息。
（5）操作完毕后，客户可自由选择打印或不打印凭条。
（6）银行职员可进行对A TM自动取款机的硬件维护和添加现金的操作。
5.2系统建模在系统建模以前，我们首先需要在Rational Rose 2003中创建一个模型。
并命名为“ATM 自动取款机系统”，该名称将会在Rational Rose 2003的顶端出现，如下图5-1所示。
图5-1创建项目系统模型5.2.1创建系统用例模型创建系统用例的第一步是确定系统的参与者。
考试成绩管理系统的参与者包含以下三种：（1）客户（2）银行职员（3）信用系统三个参与者如图5-2所示。
图5-2 系统参与者然后，我们根据参与者的不同分别画出各个参与者的用例图。
1.客户用例图：客户在本系统中可以进行取款、存款、转账、查询余额、修改密码和还款的相关操作，通过这些活动创建的客户用例图如图5-3所示。
图5-3 客户用例图图5-4 银行职员用例图2.银行职员用例图：银行职员在本系统中能够进行硬件维护、修改密码和添加现金的相关操作，通过这些活动创建的银行职员用例图如图5-4所示。
附录5ATM自动取款机系统
ATM系统的应用场景
银行营业厅
学校、医院等公共场所
提供自助取款、查询余额、转账等服 务。
提供自助取款、查询余额等服务，满 足用户日常需求。
商场、超市
提供自助取款、查询余额等服务，方 便消费者购物。
02
ATM系统的组成与功能
ATM硬件设备
读卡器
Hale Waihona Puke 用于读取银行卡信 息。出钞口
用于吐出取出的现 金。
显示器
取走现金和凭条
客户从出钞口取走现金和交易 凭条。
03
ATM系统的安全性
ATM系统的物理安全
防护措施
ATM机应安装在有监控和安全防护 设施的地点，如银行网点或购物中心 内，以防止被破坏或盗窃。
定期维护
ATM机应定期进行维护和检查，确保 设备正常运行，及时发现并修复潜在 的安全隐患。
ATM系统的网络安全
用于显示操作界面 和交易信息。
键盘
用于输入密码和交 易金额等。
打印机
用于打印交易凭条。
ATM软件系统
操作系统
用于管理硬件设备和软件程序的运行。
数据库管理系统
用于存储和管理交易数据、账户信息等。
应用程序
用于实现ATM的各种功能，如查询余额、取款、 存款等。
ATM网络系统
1 2
通信协议
用于ATM与银行系统之间的数据传输和通信。
特点
24小时全天候服务、方便快捷、 高效安全、自助操作等。
ATM系统的历史与发展
1967年，英国银行推出第一台 ATM机，标志着ATM时代的开 始。
20世纪80年代，ATM系统逐渐 普及，成为银行业务的重要组 成部分。
21世纪，随着科技的发展， ATM系统不断升级换代，功能 越来越丰富，安全性越来越高。
第四章 自动存取款作业系统
1、ATM的硬件构成
自动柜员机的硬件一般由上下两部分构成： 上半部分为系统控制部分：装有ATM控制机、 外围设备控制板、显示器、客户帐单打印机、 流水帐打印机、进出卡电机、磁卡/IC卡读写 器等。 下半部分为钱箱部分：主要包括出钞模块、 存款箱、取款钱箱、加密模块、传动系统等。
ATM控制机是整个ATM的控制中心， 储存ATM的系统运行软件。 负责ATM各个部分的检测、驱动，协 调各部分的关系； 负责与银行主机的通讯（报文加密、 通信、认证、应答处理等）； 通常采用一台PC机作为控制机。
（4）终端机的管理处理 如果终端机接收到管理信息（用管理卡启动 终端机或从银行主机发来管理信息，主要内 容： 加款 打印清单 按现金箱和业务种类划分的各种统计数据
4、代理行处理
（1）收到终端机发来的请求信息 本行客户，则进行相应的帐务处理，并以 密文的方式，向终端机发出响应指令； 非本行客户，则添加必要内容后，以密文 方式向转接中心发出请求信息。
（3）确认处理。完成一笔ATM交易后， 由代理行启动确认信息，针对交易执行结果 提出确认报告。发卡行接收到确认信息后， 进行帐务处理（包括持卡人的帐务处理和与 代理行之间的清算处理）和各种交易费用的 计付处理。 跨行余额查询业务，只有请求处理和响 应处理。可见，不同交易，交易处理流程不 同。
3、终端机（ATM或CD）的处理
2、使用率低，运行成本高 据测算，我国用卡环境较好的16个金卡工 程试点城市，平均每台ATM每天做18笔交易。 按一台ATM年保养费2万元计算，每台ATM 每笔交易成本高达3.04元。 3、功能闲置多 国内银行最早进口的ATM，不少都带有 信封式存款功能，但该功能一直没有启动。
（四）国内对ATM需求较大
ATM
1、ATM自动取款机ATM自动取款机ATM是Automatic Teller Machine 的缩写，意为自动柜员机。
它是一种高度精密的机电一体化设备，利用磁卡或智能IC卡储存用户信息并通过加密键盘（EPP）输入密码然后通过银行内部网络验证并进行各种交易的金融自助设备。
ATM的出现减轻了银行柜面人员的工作压力，更为人类提供了安全方便的金融服务体验。
主要功能ATM的功能主要包括：现金取款、现金存款、现金存取款、余额查询、本行或异行转账、修改密码等基本功能；有些多功能ATM还提供诸如存折打印、对账单打印、支票存款、信封存款、缴费、充值等一系列便捷服务。
主要构成ATM的构成可以分2部分：硬件系统和软件系统硬件系统：硬件系统由下半部分的保险柜和上半部分的电子柜构成主体框架；保险柜中包含现金处理模块——机芯，电子柜中包含PC、读卡器、流水打印机、凭条打印机、通信控制板或者输入输出（IO）控制板；机器外部为面板部分；面板部分都是按照人体工程学原理设计，考虑了读卡口位置、键盘位置、闸门位置、显示器位置及其用户使用的高度和角度等。
软件系统：软件系统一般分3级；第一级为介质程序级，是各个模块的底层驱动；第二级为动态库级，负责封装介质程序并向上给ATMC （ATM控制软件）提供接口；第三就是ATMC，它向下负责调度各个模块，向上负责和银行系统通信，完成整个服务控制过程。
【ATM的发明】在1967年6月27日，英国人约翰·谢珀德-巴伦(John Shepherd-B arron)发明的第一部电脑自动提款机，安装于英国伦敦北部的柏克莱银行Enfield分行。
1995年，上海金卡工程ATM在中国开通。
【生产商】主要生产厂商：国外有NCR、迪堡、德利多富、日立、富士通等。
国内主要生产厂家有：广电运通、广州御银、深圳东南等。
2、异步传输模式ATM是Asynchronous Transfer Mode（ATM）异步传输模式的缩写ATM是一项数据传输技术，是实现B-ISDN的业务的核心技术之一。
ATM自动取款机系统
ATM自动取款机系统数据库的设计与实现摘要二十世纪末，随着金融服务的迅速发展，银行自动柜员机，ATM已经发展成了各大银行金融服务战略中的重要一环，同时，银行提款机系统也经历了持续的更新换代，为广大用户提供了更加便捷和人性化的服务。
为了探索ATM的发展方向，提高ATM的工作效率，通常采取模拟ATM系统，注意承上启下。
模拟ATM系统就是对ATM操作系统基本功能在个人PC上及主流操作平台上的编程实现,其开发主要包括后台数据库的建立和维护以及前端应用程序的开发制作两个方面。
对于前者要求建立起数据一致性和完整性强、数据安全性好的数据库。
而对于后者则要求应用程序功能完备,易使用,界面友好等。
数据库设计主要完成系统分析及数据库构建，系统分析包括需求分析、功能分析。
数据库构建包括数据库数据流图、数据字典、E-R模型等。
采用语义数据模型(E-R)给出系统的信息模型，从而得出关系模型，完成数据库结构的确定、表的创建等。
关键词：E-R模型；关系模型；数据流图；数据字典；关系模型ABSTRACTThe twentieth century, with the rapid development of financial services, banking ATM has evolved into major banks in the financial services strategy an important part of the same time, system ATM machines have also experienced ongoing replacement, for the majority of users provide a more convenient and personalized services. Simulated ATM system is right on the operating system on your PC operating platforms and the mainstream programming, which mainly include database creation and maintenance of front-end application development and production of two aspects. The former required strong data consistency and integrity of the data with good security. For the latter application powerful, easy to use, friendly interface and so on.Database design was completed for system analysis and database construction, system analysis, including requirements analysis, functional analysis.Database, including database building holds data flow diagram, data dictionary, ER ing semantic data model (ER) gives the system information model to arrive at the relational model, complete database structure determination to create such a table.Key words: E-R model；relational model；data flow diagrams；data dictionary tables；Relational model目录第1章绪论1.1 课题背景 (1)1.2 国内外关于该论题的研究现状和发展趋势 (2)1.3 本文内容安排 (2)第2章ATM自动取款机系统简介与需求分析2.1 软件概述 (3)2.1.1 项目介绍 (3)2.1.2 产品环境介绍 (3)2.1.3 系统结构 (4)2.1.4 角色 (5)2.1.5 假定和约束条件 (5)2.2 功能需求 (5)2.2.1 语言选择 (6)2.2.2登录功能 (6)2.2.3 余额查询功能 (6)2.2.4 行内转账功能 (8)2.2.5 取款功能 (8)2.2.6 取卡 (9)2.2.7 修改密码 (10)2.2.8 存款 (11)2.2.9 交易记录 (11)第3章数据库系统简介3.1 数据库的定义 (13)3.2 数据库的发展 (13)3.2.1 数据管理的诞生 (13)3.2.2 关系数据库的由来 (14)3.2.3 结构化查询语言 (SQL) (14)3.2.4 数据库巨人的诞生——甲骨文公司（Oracle） (14)3.2.5面向对象数据库 (15)3.2.6 数据管理的变革 (15)3.3 数据库发展阶段 (15)3.3.1 人工管理阶段 (16)3.3.2.文件系统阶段 (16)3.3.3.数据库系统阶段 (16)3.4 未来发展趋势 (17)3.5 基本属性 (17)3.5.1 基本结构 (17)3.5.2 主要特点 (17)3.5.3 种类 (18)第4章ATM自动取款机系统数据库设计4.1数据库设计的需求分析 (21)4.2 数据库概念设计 (22)4.3数据库逻辑设计 (23)4.4 建立数据库 (27)4.5连接数据库:使用技术 Hibernate (36)第5章总结与展望参考文献 (37)致谢.................................... 错误！未定义书签。
atm机工作原理
atm机工作原理ATM机工作原理。
ATM（Automated Teller Machine）是自动取款机的英文缩写，是一种能够自动完成存款、取款、查询余额、转账等银行业务的设备。
ATM机的工作原理涉及到多个方面的知识，下面我们就来详细了解一下ATM机的工作原理。
首先，ATM机的操作界面是用户与ATM机进行交互的窗口。
用户可以通过ATM机的操作界面选择所需的业务，输入密码等。
ATM机的操作界面通常由触摸屏、键盘、读卡器、打印机等组成，用户可以通过这些设备与ATM机进行交互。
其次，ATM机内部的核心部件是计算机系统。
ATM机内部配备有一台或多台计算机，这些计算机负责处理用户的操作指令，进行账户验证、交易处理等操作。
ATM机内部的计算机系统还需要与银行的中央数据库进行实时通讯，以保证用户的交易信息能够得到及时的处理和更新。
另外，ATM机还配备有各种传感器和模块，用于检测和处理纸币、硬币、存折、银行卡等资金载体。
ATM机内部的传感器可以检测纸币的真伪、面额，硬币的数量和面额，存折和银行卡的有效性等信息。
同时，ATM机内部的模块可以对这些资金载体进行存取款、打印凭条等操作。
此外，ATM机的安全系统也是其工作原理中至关重要的一部分。
ATM机内部配备有摄像头、指纹识别仪、密码键盘加密模块等安全设备，用于确保用户的交易信息和资金安全。
ATM机的安全系统还包括防护外壳、防爆装置、远程监控系统等，以保障ATM机在各种环境下的安全运行。
总的来说，ATM机的工作原理是一个涉及多个方面知识的复杂系统。
它通过操作界面、计算机系统、传感器和模块、安全系统等部件的协同工作，实现了用户的各种银行业务需求。
ATM机的工作原理不仅涉及到电子技术、计算机技术，还涉及到金融、安全等多个领域的知识，是现代金融服务的重要组成部分。
总之，ATM机的工作原理是一个复杂而精密的系统，它为用户提供了便捷、安全的银行业务服务，成为现代金融体系中不可或缺的一部分。
银行ATM取款工作原理
银行ATM取款工作原理银行ATM（自动取款机）作为银行业务的重要组成部分之一，已经成为现代人生活中必不可少的工具之一。
那么，它是如何实现取款功能的呢？下面将详细介绍银行ATM取款的工作原理。
一、ATM的硬件组成银行ATM包含多个重要的组成部分，如键盘、屏幕、存款口、取款口、纸币传送系统、密码输入器、存折读取器等，在取款过程中各个组件起着不同的作用。
1. 键盘和屏幕ATM的键盘通常采用数字键盘，用户可以通过输入密码、金额等信息来完成取款操作。
屏幕则用于显示各类交互信息和指导用户完成操作。
2. 存款口和取款口存款口用于接收用户存款的现金或支票，而取款口用于发放现金给用户。
3. 纸币传送系统银行ATM内部的纸币传送系统是实现取款功能的关键部分。
它由钞箱、传送带、纸币识别器、电机等组件组成。
钞箱用于存放各种面额的纸币，传送带则将纸币从钞箱输送至取款口。
纸币识别器则用于判断纸币真伪和面额，确保用户得到正确的取款金额。
4. 密码输入器和存折读取器密码输入器用于用户输入银行卡密码，以确保取款的安全性。
存折读取器则用于读取用户的银行存折信息，以验证用户的身份和账户余额。
二、ATM取款流程了解了银行ATM的硬件组成后，下面将介绍ATM的取款流程。
1. 插入银行卡用户首先需要将银行卡插入ATM的银行卡插槽中。
这一步是为了验证用户的身份和账户信息。
2. 输入密码ATM提示用户输入密码，用户需在键盘上输入正确的密码以完成身份验证。
银行卡和密码的组合是确保取款安全的重要手段。
3. 选择取款金额屏幕上会显示不同的取款金额选项供用户选择。
用户可以根据自己的需求，在键盘上输入所需金额或选择预设的金额。
同时，屏幕上也会显示用户账户的余额信息，以便用户了解自己的可用余额。
4. 确认取款用户选择好取款金额后，需要在屏幕上确认该金额。
一旦确认，ATM将开始处理取款请求。
5. 纸币传送和发放ATM内部的纸币传送系统开始工作。
首先，它会识别用户账户的余额是否足够支付所需金额。
ATM系统
实验报告（①实验目的②实验设备和环境③实验内容与步骤④实验结果与分析⑤总结，问题及建议）)一. 实验目的ATM自动柜员机系统是由计算机控制的银行自动出纳系统，主要服务于活期储蓄，实现客户自助服务的电子化设备。
统一建模语言UML Unified Modeling Language是面向对象技术的一个重要应用，也是软件工程环境中对象分析和设计的重要工具。
通过UML对ATM自动取款机建模，实现查询余额、取款、存款、更改密码等业务，根据需求还可以进一步扩展具体功能。
二. 实验设备和环境设备:Enterprise Architect软件环境:windows三. 实验内容与步骤<一>、ATM系统UML设计需求分析1.1 A TM取款机的总体需求1.ATM机要可以判断磁卡的类别，如果不是有效的磁卡则退卡2.可以在较快的时间内响应用户的请求，并针对相应的请求执行正确的操作3.查询自己的账户时应显示余额和可用余额，并显示ATM机里所拥有的现金面值，让用户可以做出正确的选择。
4.提取现金时提示用户输入取款金额并判断输入是否正确，如果错误提醒用户并要求重新操作，正确则提醒用户收取现金，5.转账汇款时让用户选择转账类型，要求用户输入转账号并要求用户输入两次，以确保没有输入错误，在两次输入都正确的情况下，让用户输入转账金额，并作最后确认。
6.进入修改密码界面后提醒用户输入新密码，并要求再次输入以确保密码统一无误，在确认后完成修改操作，并提醒用户新密码生效。
7.对于错误的操作或者操作延时做出有效的处理。
1.2 系统操作要求1.要求用户每次取款数额为50的整数倍，2.要求用户一次取款数额不得大于1000元，3.要求用户一天取款数额不得超过5000元，4.要求用户每次取款数额不得大于账户余额，5.要求用户连续输入错误密码次数不得超过3次，1.3 系统性能要求1.要求反应时间不得大于10秒钟，2.系统设计目标，ATM自动取款机可以提供24小时不间断服务，操作简单，每步都有相应的语音提示，可以很方便为用户提供取款、转账/汇款、查询账户信息等服务。
ATM机系统
ATM系统动态建模交互图
图
“ 取 款 ” 时 序
读卡机 : 用户 1.插 卡 2.读 卡 号
ATM屏 幕
帐户
吐钞机
打印机
3.屏 幕 初 始 化
4.打 开 账 户
5.提 示 输 入 密 码
6.输 入 密 码 7.验 证 密 码
8.提 示 选 择 9.选 择 （ 例 ： 取 款 ） 10.选 择 （ 例 ： 取 款 ） 11.输 入 或 选 择 金 额 12.取 款
50005000取款功能界面修改密码界面余额查询功能界面退出界面结束语?通过此次的atm系统开发从开始的需求分析到软件总体设计在到详细设计测试维护我们花费了很大的力量来完成银行的委托顺利完成了atm系统的开发并且测试成功或许系统还有一点点没有发现的bug在后期的维护工作中我们会尽可能的来弥补软件的漏洞让客户的损失降到最小
ATM系统动态建模状态机图
帐 目 状 态 图
取钱（结余小于0） 打开 存款（结余小于0） 客户请求关闭 检查结余（结余小于0达到30天以上）
透支
do/ 通 知 客户
关闭
图所示ATM系统帐目状态图实现帐目开启、关闭或透支几种不同的状态，不同状态下功能 不同，消息通过箭头流动，上面的文字描述里消息流动的条件。状态图适合描述一个对象 穿越多个Use Case的行为。类的状态图表示类的对象可以呈现的状态和这个对象从一种状 态到另一种状态的转换。
★组件
组件图提供当前模型的物理视图，对系统的静态实现视图进行建模， 显示驻留在计算机比特世界中的各种软件构件。
★配置
配置图提供当前模型的物理视图，描述系统运行时节点、构件实例 及其对象的配置。配置图定义了软硬件在系统中的配置关系。
初始界面
自动取款机系统
某银行自动取款机系统某银行拟开发一个自动取款机系统，是一个由自动取款机（以下简称ATM）、银行的中央计算机、分行计算机及柜员终端组成的网络系统。
总行拥有多台ATM，分别设在市区的各主要街道上。
每个分行负责提供分行计算机和柜员终端。
柜员终端设在分行营业厅及分行下属的各个储蓄所内。
在银行拥有账户的储户有权申请领取银行现金卡，银行卡上有分行代码和卡号。
使用银行现金卡用户可以通过自动取款机系统访问自己的用户。
目前仅限于使用银行现金卡在ATM 上提取现金（即取款）和查询有关自己账户的信息，还可以使用ATM办理转账事务，实现同行账户之间的转账业务。
1.1自动取款机的需求分析需求分析是软件系统开发的开始阶段，也是非常关键的一个阶段，“好的开始是成功的一半”，在软件系统开发中，这个道理仍然适用，捕获完整正确的系统需求，对系统后期的开发阶段顺利进行至关重要。
1.1.1系统的用户需求描述在ATM机系统中，要为每名用户建立一个帐户，并给他们发放银行卡（银行卡可以提供卡号，用户姓名），账户中存储用户的个人信息，存款信息，取款信息和余额信息，持有银行卡的用户可以通过ATM自动取款机系统进行存款，取款，查询余额的操作。
在使用自动取款机时，需要插入用户的银行卡，并根据系统界面显示输入密码，由系统判断该帐户是否有效（帐户密码是否正确），若密码输入不正确，则再次显示让用户输入密码，若3次输入的密码均不正确，系统自动退出服务，若密码输入正确，则系统进入选择服务类型界面：1.存款，2.取款，3.查询余额，然后系统根据服务类型进行相应操作，若选择取款操作，系统确认取款请求以后，会询问取款数额，系统界面显示输入数额请求，用户输入取款数额，系统接到信息后发出确认取款请求，用户选择确认，系统选择确认后会向点钞机发出钞请求，然后点钞机出钞，系统向用户发出去钞请求，用户取钞以后，系统记录此次取款并自动计算余额，更新帐户信息，然后系统界面进入是否选择继续服务界面，用户点击否，然后系统退出银行卡并提醒用户取卡，用户取走银行卡，至此，取款业务完成。
ATM取款机原理
ATM取款机简介及分析A；【ATM取款机简介】ATM是Automatic Teller Machine的缩写，意思是自动柜员机，又称自动取款机。
它是一种电子装置，利用磁性代码卡自动工作，代替银行柜面人员基本工作的自动化机器。
可提取现金、查询存款余额、进行账户之间资金划拨、余额查询等工作。
持卡人可以使用信用卡或储蓄卡，根据密码办理自动取款、查询余额、转账、更改密码等业务。
ATM取款机可以看作是一个机电一体化产品，因为它应有机电一体化产品所拥有的特性。
我也稍微查阅资料，对这个产品做了一些了解。
ATM自助取款机与CDM自助存款机1988年引入我国,给我国传统存取款金融业务带来革命性的变革,ATM自动取款机可以24小时提供优质服务,方便了客户取款,减轻了银行柜台工作压力;CDM自动存款机,则可以24小时提供自助存款服务,这对于急于外出的客户不便携带大量现金和急于还贷的客户是非常方便的!ATM自助取款机与CDM自助存款机都属于电脑控制,机电一体,自动化程度非常高的电子设备。
我看到报道说有的客户在CDM自动存款机存款,把钞票绑条也不撕掉就往机器里塞,结果造成存款不上帐,还造成CDM自动存款机死机!有的客户在ATM自助取款机取款,有取1元钱的,有一次取款2万元的,还有的不等ATM自助取款机提示,就急于下一步操作,还骂机器不好用，等等！在使用ATM自助取款机与CDM自助存款机上,我们大学生肯定比普通客户强,因为我们了解它们的基本组成与使用方法。
一般说来，我国商业银行使用的ATM与CDM主要是德国和日本生产,ATM自助取款机也由过去的老式机换代为新式机,CDM自助存款机换代为CDT,再换代为CRS自助存取款一体机!B；【ATM取款机组成】ATM取款机的使用基本流程是；1，输入储户基本信息（既开户功能，开户成功需要打印储户基本信息）；2、开户成功后打印欢迎界面，比如“开户成功，欢迎使用**银行自动取款机服务”；然后是帐户及密码验证功能，如果帐户及密码均正确，进入功能3，否则提示信息“帐户或密码不正确”，允许重新输入帐户和密码，最多允许输入3次，假如3次都不正确，那么转到功能9；3、帐户及密码均正确后，进入“按键使用功能说明”界面，比如“按1存钱|| 按2取钱|| 按3查看余额|| 按4退出”的信息提示；4、存钱（选择“存钱”的功能按键，输入存储的钱数，进行存钱操作，操作完毕需要“存钱成功，您的当前余额为。
银行自动柜员机介绍
目录1．引言.......................................................................................... 错误!未定义书签。
1.1编写目的........................................................................... 错误!未定义书签。
1.2项目背景........................................................................... 错误!未定义书签。
1.3定义................................................................................... 错误!未定义书签。
1.4参考资料........................................................................... 错误!未定义书签。
2．任务概述.................................................................................. 错误!未定义书签。
2.1目标................................................................................... 错误!未定义书签。
2.2运行环境........................................................................... 错误!未定义书签。
2.3需求概述........................................................................... 错误!未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AＴM自动取款机系统概述11．1 AＴM自动取款机系统概述ATＭ自动取款机是由计算机控制的持卡人自我服务型的金融专用设备。
本节主要简单介绍AＴM自动取款机系统及其开发流程。
１1．1．1 AＴM自动取款机简介ATM是英文AuｔoｍatiｃＴeller Machine的缩写,即自动取款机的意识,图１1 -1是一个ATM自动取款机的示意图。
AＴM是最普遍的自助银行设备,可以提供最基本的银行服务之一,即出钞交易,有些全功能的产品还可以提供信封存款业务。
在AＴM自动取款机上也可以进行账户查询和改密的业务。
作为自助式金融服务终端，除了提供金融业务功能之外，AＴM自动取款机还具有维护、测试、事件报告、监控和管理等多种功能。
11.1.1 ＡTＭ自动取款机简介ATM是英文Ａutoｍatic Tｅller Mａchｉnｅ的缩写,即自动取款机的意识，图1 1－１是一个ATＭ自动取款机的示意图。
ATM是最普遍的自助银行设备,可以提供最基本的银行服务之一，即出钞交易,有些全功能的产品还可以提供信封存款业务。
在ATM自动取款机上也可以进行账户查询和改密的业务。
作为自助式金融服务终端,除了提供金融业务功能之外，ATM自动取款机还具有维护、测试、事件报告、监控和管理等多种功能。
1１.1.2 AＴM自动取款机的开发流程ATM自动取款机系统的开发流程遵循实时系统的统一开发过程，主要生命周期包括系统分析、概要设计、详细设计和实现与测试，采用的软件开发方法为迭代式。
开发流程详细说明如下。
l 系统分析。
主要标识系统涉及的用例,以及为每个用例创建的事件流。
而且，还需要定义初始功能测试用例，作为检查最后实现是否正确和完备的工具。
系统分析还需要显示用例隐含的类,利用分析类图进行文档化处理。
l 概要设计。
使用CRC卡,定义每个类的职责。
首先通过全局类图定义设计的静态结构，然后定义设计的动态结构,使用状态图定义主要控制类的动态行为,为主要用例创建交互图。
l 详细设计。
包括为每个类定义属性和操作,利用包图对相关类进行组织。
l 代码生成。
利用代码生成工具将设计转换为Javａ代码，并对代码进行详细处理，编写辅助代码,完成系统实现,并能够对设计进行模拟，能够作为Ａｐpｌet运行,能够在浏览器中查看可执行版本。
需要注意的是,本实例采用实时Java作为最后的实现语言,创建了一个ＡTＭ自动取款机的模拟程序。
模拟真实ＡTM机的行为,还需要ＪDＫ的支持。
１1．1.３AＴM自动取款机系统初始需求描述下面是一个ATM自动取款机系统初始需求描述示例，供读者参考。
“ATM自动取款机系统初始需求规格说明书”1.引言１．1 目的本文档描述了自动取款机系统的软件需求，支持ATM的设计人员、开发人员和维护人员。
1.2 范围ATM的功能要求支持计算机银行网。
1.３概述文档剩余部分组织如下:本节后续部分将给出一些重要术语的定义;第２部分将包含对ATM的一些基本描述;第３部分表示特定的功能需求、外部接口和性能需求。
1.4 定义l 账号。
在银行中，事务应用的单个账号。
账号可以为多种类型,但是至少包括支票和存款。
每个顾客可以拥有多个账号。
l ATM。
一个工作站终端,使得顾客能够使用现金卡在ATM上进行自己的事务处理。
AＴM同顾客进行交互，收集事务信息,并发送事务信息到中心计算机，由中心计算机确认和处理信息之后，将现金通过ＡＴＭ提供给顾客。
l 银行。
一个金融机构，负责保存顾客的账号信息，执行授权卡通过ＡＴＭ网访问账号。
l 银行计算机。
银行拥有的计算机，同ATM网和银行自己的现金工作站进行交互。
银行可以拥有自己的内部计算机网处理账号，但是我们只关心同网络进行交互的计算机。
ｌ现金卡。
每张卡提供给一个银行客户，授权客户可以使用AＴＭ机访问自己的账号。
每张卡包含一个银行代码和一个卡号,银行代码根据信用卡的国际标准进行编码,卡号确定卡能够访问的账户。
一张卡不能访问客户的所有账户。
每张卡只能有一个持卡人,但是多个复本可能存在，所以必须考虑从不同的ＡTM机同时使用相同卡的行为。
l 客户。
拥有银行的一个或者多个账号的人。
客户可以包括一个人或者多个人，或者是公司。
相同的人,拥有不同银行的账号被认为是不同的客户。
1１．2 AＴM自动取款机系统的初始模型的创建在Rａtional Rｏsｅ RｅａlTiｍｅ中，创建ATM自动取款机系统模型的第１步是创建初始模型，其操作步骤如下。
（1)启动Ratioｎal Roｓe ＲeａlTｉme，在“Creａｔe New Ｍoｄｅl”对话框中,选择“RTJaｖa”选项,这是因为ＡTＭ自动控制系统采用实时Ｊaｖa实现,需要导入Ｊaｖa框架。
然后单击“Ｏpen”按钮，如图11－４所示。
图11－４定义模型框架(2）Ratｉｏnａl Rose ＲｅａｌTｉme将在工具集中初始化一个空的模型，标题将显示为“Rａtional Rose RealTime－(Untiｔled)”,表示这是一个新模型,还没有保存到磁盘中。
（3)保存所创建的模型，并命名为“ATM”，如图１1-５所示。
这样就完成了初始模型的创建操作,下面将介绍如何创建其他UML模型。
11.4 ATM自动取款机系统的概要设计明确需求之后,就需要开始对系统进行概要设计。
概要设计的主要输出是概要设计说明书,但在此并不介绍如何编写ＡTM自动取款机系统的概要设计说明书，而是分析如何基于面向对象的思想、UML和Rational Rose ＲeaｌTime执行系统的概要设计。
１1.4.１分析初始类模型通过对AＴM自动取款机系统的用例模型进行分析，可以提取以下Caｐsule和类。
ｌ自动取款机Capsule：ＡＴM,由以下Cａｐsulｅ组成。
Ø操作面板：ＯpｅratorPaｎｅl。
Ø读卡机：CardReａdｅｒ。
Ø顾客面板：CuｓｔomerＣonsoｌe。
Ø同银行的网络连接：ＮｅtwoｒｋＴｏBank。
Ø吐钱机:ＣａｓhＤｉsｐenser。
Ø现金接收器：ＥnvelopｅＡcceptoｒ。
Ø收据打印机:ReceiｐtＰrinｔeｒ。
l 对应于用例的Ｃaｐｓｕle。
Ø会话类:Sｅsｓｉoｎ。
Ø事务类（抽象类，复杂公共特性,支持对特定事务类型的继承)：Ｔransａcｔion。
ｌATM信用卡类:Card。
l AＴM机器维护的事务日志Ｃapｓuｌe:Log。
基于用例分析和上述提取的Cａpsule和类，可以创建以下初始分析类图,以显示类同参与者及类图之间的关系,如图１1－１7所示。
图11－1７初始分析类图11.4.２创建AＴM的CRC卡CRＣ（Class-Ｒｅｓponsiｂilｉty-Colｌaboraｔoｒ）卡建模是一种简单且有效的面向对象的分析技术。
在一个实时系统开发项目中,包括用户、系统分析员和开发者,在建模和设计过程中,经常应用CRC卡建模,使整个开发团队普遍的理解形成一致。
CRＣ卡由类（Clasｓ）、职责（Ｒespoｎsibiｌiｔy）和协作（C ollabｏrａtｏr)3部分组成。
类代表许多类似的对象。
而对象是系统模型化中关注的事物。
对象可以是人、地方、事情或任何对系统有影响的概念。
类名一般列在CRC卡的顶部。
职责是类需要知道或需要做的任何事物。
这些职责是类自身所具备的知识,或类在执行时所需要的知识。
协作是指为获取消息或协助执行活动的其他类。
在特定情形下，与指定的类按一个设想共同完成同一个(或许多)步骤。
协作的类名在CRC卡的右边排列。
在此,主要为以下Cａpsｕｌe和类定义CＲC卡。
ＡTM CRC卡：如表11－2所示，它是ＡTM自动取款机的顶层类，用于实现ATM 操作的业务逻辑。
表11－2 ＡTM ＣRC卡adｅr CＲC卡:如表11-3所示，用于读取现金卡的信息。
l ＣarｄRｅｌCasｈＤisｐｅnsｅrl CuｓtｏmerCｏceptｏr CRＣ卡:如表11-６所示,该类用于处理现金接收器的业务逻辑。
l LoｇＣＲC卡：如表11-7所示,用于记录操作日值。
l NetwｏrkToBank CRC卡：如表11-８所示,用于支持ＡTＭ同银行的连接。
l ＯperatoｒPanel ＣRC卡：如表11-9所示,用于处理操作面板的业务逻辑。
l ＲeｃeipｔＰrinｔｅｒCRC卡：如表11－１0所示，用于支持收据打印。
CRC卡:如表１1-11所示，用于支持用户会话的业务逻辑。
l Sessioｎ表１1-12 Trａnｓactiｏn CRC卡l WiｔhdrawaｌＣRC卡:如表11-13所示,用于处理用户取款事务的业务逻辑。
ｌTrａｎsｆｅｒCRC卡:如表1１-１5所示,用于处理用户转账的业务逻辑。
l Inｑuiry CRC卡：如表11-16所示，用于执行账户查询的业务逻辑。
l Ｂaｌanｃes CRC卡:如表11－17所示，用于存储账户信息的类。
l Cａrd ＣRC卡：如表11-18所示，用于处理现金卡信息的类。
l Messaｇe CRC卡:如表11-19所示,用于处理操作消息的类。
l Receipt ＣRＣ卡:如表11－20所示，用于处理收据的类。
l Status CRC卡:如表11-21所示，用于处理事务状态的类。
11.5 AＴM自动取款机系统的详细设计与实现11.5．1 详细设计详细设计的一个主要任务是为类图中的类添加属性和方法。
在ＡTＭ自动取款机系统中，需要明确以下内容。
ｌATM类是一个活动类,也就是说,AＴM对象具有自己的线程。
l 使用特定的信号初始化计算。
表11－2５CｕstomeｒＣoｎsoｌｅ表11－２6 EnvｅｌopeAcｃeptoｒ表11-2７ＬｏｇNｅtｗorkＴoＢank表1１－28表1１-２9 ＯperatoｒPanel表11-3０ReceｉptＰrｉntｅr表11-31 Sｅｓsion表11－36 Inｑuiry1１.６ＡTＭ自动取款机系统模拟为了模拟AＴM自动取款机系统，这里创建了一个HTMＬ表单，命名为“Ｅxecut ａble.hｔmｌ”，其HTML代码如下,读者可以参考本书附带的源代码。
＜？xml veｒsiｏｎ="1．0"ｅｎcｏdinｇ＝"UTF-8"？＞<!DOＣＴYＰE htｍlPUＢＬIC＂-//W3C//DTD ＸHTML1．0Ｔransｉｔiｏｎａl//EN＂"DTD／xｈｔml1１-tranｓitiｏnal．ｄtd"><hｔmｌxｍｌｎs="httｐ://www．w3．org／199９/xhtml" xml:ｌang=＂en＂lａng="en"><head><ｌinｋreｌ="ｓtｙleｓｈeet"typｅ=＂teｘt/csｓ" ｈref="sｔylｅ.css" /><ｍeta naｍe="keywords" content＝"ｏbjeｃt-ｏｒｉeｎｔed,anａlysｉs, ｄesign,UMＬ,javａ＂/><title>Exｅcutａbｌe</ｔｉtle＞</hｅａｄ><bodｙ><h２> </h2＞<h３>&nｂsｐ;＜／ｈ３><ａｐpｌｅt codebase＝"．／ｃlaｓs" ｃｏｄｅ="ATMAｐｐlet．class"hｅight＝＂450" wｉｄth=＂7８0＂＞<h1>Ｉf yoｕseｅｔhis mｅｓsａge,ｙoｕdon't haｖe a Jaｖa-ｅnａblｅd browｓer．Sorｒy!＜/h1>＜/aｐplｅt＞<hｒ/>＜hr/>＜／boｄy></ｈtml＞在浏览器中运行时的模拟示意图如图11－32所示。
