集中供热系统热源
供热的常识知识
供热的常识知识1、集中供热系统的热力站是供热网路与热用户连接的场所。
它的作用是根据热网工况和不同的条件，采用不同的的连接方式，将热网输送的热媒加以调节、转换，改变供热参数，向热用户系统分配热量以满足用户需求；并根据需要，进行集中计量检测、控制供热热媒烦人参数和数量。
其中热用户是指供热系统获得热能的用热装置，它是集中供热系统中的末端装置。
2一般从热源向外供热有两种基本方式：（1）直接连接方式，热媒由热源经过热网直接（连接）进入热用户；（2）间接连接方式，热媒由热源经过热网进入热力站，在进入各个热用户。
3、热力站把一次网与二次网两个系统隔开，使得两个系统介质互不相混，压力和温度可以不同，并完成一次网向二次网的热量传递。
4、热力站根据一次网热媒的不同，分为水-水换热和汽-水换热两种形式。
我公司的热力站主要为水-水换热形式，没有特别说明以下提到的热力站均指这种形式。
5、热力站工艺流程：热力站通过换热器把一次网的热量通过热交换传递给二次网，一次侧高温供水进入换热器，把二次侧烦人循环水加热后回到热源；而经用户室内采暖设施散热后的二次回水由循环水泵提压后进入换热器加热升温，再次送入用户室内用于采暖。
6、热用户采用不同的末端散热设备（如散热器、地板采暖、空调）时，所需的热媒参数（如温度）时，所需的热媒参数（如温度）不同，应分别设置换热系统。
采用散热器作为末端散热设备时，建筑物的热水采暖系统高度超过50米，宜竖向分区设置，分别设置供热系统，以减小散热器及配件所承受的压力，保证系统的安全运行。
7、热力站主要设备有：板式换热器，循环水泵，补水泵，水处理设备，水箱，除污器，定压装置，阀门，管道等。
8、热力站设备的主要作用：（1）板式换热器—一次网热媒加热二次网热媒，传递热量。
（2）循环水泵—为二次网管网中补充水，当采用补水泵定压时，还对二次网进行定压。
（3）水处理设备—对补水进行软化处理，防止设备管道系统结垢。
（4）水箱—存放软化水，用来补充二次网失水。
集中供热系统
汇报人：
单击输入目录标题 集中供热系统的概述 集中供热系统的优势 集中供热系统的运行原理 集中供热系统的应用场景 集中供热系统的未来发展
添加章节标题
集中供热系统的概述
集中供热系统的定义
集中供热系统 是一种将热源 产生的热量通 过热力管网输 送到用户端的
供热方式。
集中供热系统 包括热源、热 力管网和用户
方便用户使用
系统可以自动调节温度满足 不同用户的需求
集中供热系统可以提供稳定 的热源保证用户随时使用
用户可以通过手机PP等智能 设备远程控制供热系统方便
快捷
系统可以自动检测故障及时 通知用户进行维修保证供热
系统的正常运行
降低运营成本
集中供热系统可以减少能源消耗降低运营成本 集中供热系统可以减少设备维护和维修成本 集中供热系统可以减少人工成本提高工作效率 集中供热系统可以减少环境污染降低环保成本
商业用热系统
商业建筑：如商场、写字楼、酒店等 工业园区：如工厂、仓库等 公共设施：如学校、医院、体育馆等 住宅小区：如公寓、别墅等
集中供热系统的未来发展
智能化控制技术的应用
智能控制技术的发展：人工智能、大数据、云计算等技术的发展为智能 化控制技术提供了支持 智能化控制技术的特点：实时监控、自动调节、故障诊断、远程控制等
集中供热系统的应用场景
城市供暖系统
应用范围：城市居民区、商业区、 工业区等
供暖效果：提高室内温度改善居住 环境
添加标题
添加标题
添加标题
添加标题
供暖方式：热电厂、区域锅炉房、 地源热泵等
节能环保：减少能源消耗降低环境 污染
工业用热系统
化工行业：用于加热反应器 提高化学反应速率
咨询工程师继续教育试卷《燃气分布式供能与燃煤热电联产新技术》解析
《燃气分布式供能与燃煤热电联产新技术》解析燃气分布式供能与燃煤热电联产新技术一、 判断题（每题 5 分，共 10 题，总分 50 分）1、清洁供热的核心问题是热源运行的质量是否好。
（ ）A、 对B、 错错误 正确答案 B2、热源备用系数是不影响热电厂所担负供热面积的一个参数。
（ ）A、 对B、 错错误 正确答案 B3、近年来，随着我国城镇化的进展，大中型城市的供暖热源缺口问题逐渐显现出来。
（ ）A、 对B、 错错误 正确答案 A4、清洁供热符合中央关于生态文明建设、创新发展理念、京津冀协同发展等一系列战略思想和重大举措，对调整能源结构、节能减排、改善环境、培育新兴产业、新型城镇化建设、增加就业等具有重要意义。
（ ）A、 对B、 错错误 正确答案 A5、集中供热系统热源备用系数又称热源安全可靠性系数。
（ ）A、 对B、 错错误 正确答案 A6、合理、高效、梯级的利用核能，是能源转型的选择方案之一。
（ ）A、 对B、 错错误 正确答案 B7、在北方严寒和寒冷地区，城市集中供暖是关系国计民生的大事，而热电联产已成为我国集中采暖区最主要的供暖热源。
（ ）A、 对B、 错错误 正确答案 A8、全国发电容量过剩，缺电不缺热已成为常态。
（ ）A、 对B、 错错误 正确答案 B9、燃气分布式供能系统是指利用天然气为燃料，通过冷热电三联供等方式实现能源的梯级利用，并在负荷中心就近实现能源供应的现代能源供应方式，是天然气高效利用的重要方式。
（ ）A、 对B、 错错误 正确答案 A10、由于供热收费计入物价指数，不能随燃料价格联动，属于保本微利行业，民营企业愿意介入。
（ ）A、 对B、 错错误 正确答案 B二、 单选题（每题 5 分，共 10 题，总分 50 分）11、在我国的常规一次能源储量中，煤炭占（ ），这是我国资源禀赋的主要特点。
A、 84%B、 94%C、 66%D、 68%错误 正确答案 B12、燃气分布式能源的主要用户为（ ）。

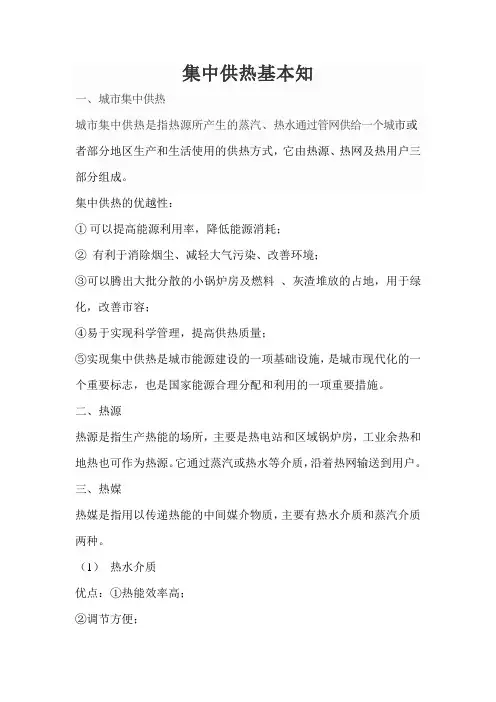

集中供热基本知
集中供热基本知一、城市集中供热城市集中供热是指热源所产生的蒸汽、热水通过管网供给一个城市或者部分地区生产和生活使用的供热方式，它由热源、热网及热用户三部分组成。
集中供热的优越性：①可以提高能源利用率，降低能源消耗；②有利于消除烟尘、减轻大气污染、改善环境；③可以腾出大批分散的小锅炉房及燃料、灰渣堆放的占地，用于绿化，改善市容；④易于实现科学管理，提高供热质量；⑤实现集中供热是城市能源建设的一项基础设施，是城市现代化的一个重要标志，也是国家能源合理分配和利用的一项重要措施。
二、热源热源是指生产热能的场所，主要是热电站和区域锅炉房，工业余热和地热也可作为热源。
它通过蒸汽或热水等介质，沿着热网输送到用户。
三、热媒热媒是指用以传递热能的中间媒介物质，主要有热水介质和蒸汽介质两种。
（1）热水介质优点：①热能效率高；②调节方便；③储热能力强，热稳定性好；④输送距离长，一般可达5—10km，甚至可输送15—20km；热损失小。
缺点：①输送耗电量大。
（2）蒸汽介质优点：①可满足多种热用户的需求；②输送靠自身压力，不用循环泵，不耗电；③使用蒸汽介质，热用户的散热面积可减小。
缺点：①能源效率低；②蒸汽使用后凝结水回收困难，热损失大；③比热水介质输送距离短，一般可以输送到3—5km，最大可以达5—7km。
四、热网热网是指由城市集中供热热源，向热用户输送和分配供热介质的管线系统。
它由一次管网（热源到换热站的供热管线）和二次管网（换热站到用户的供热管线）组成。
（1）根据热媒的不同分为热水管网和蒸汽管网。
热水管网多分为双管式，既有供水管又有回水管，并进行敷设。
蒸汽管网分为单管式、双管式和多管式。
（2）根据平面布臵分为枝状管网和环状管网。
（3）管线系统：输送介质的管道以及沿线的管路附属件和附属构筑物的总称。
（4）管路附件：供热管路上的管件、阀门、补偿器和支架（座）的总称。
（5）支架（座）：将管道或支座所承受的作用力传到建筑物或地面的管道构件（固定支架、活动之架、导向支架）。
集中供热系统的热源
热电联产
2. 70-80年代 热电联产呈下降趋势 在此 热电机组 占总装机 5% ，其中公用占29%， 自备热电站占71%。 3. 1981～1989年，计划安排从3000Kw～300Mw， 各种供热机组项目213个，总装机5800MW 到88年底按产建成2900MW,年发电能力120多亿度 实现供热能7000多百万大卡/小时，年节约标煤400万吨 4.1989年底我国的热电联产状况如下： 年供热量 51757百万千焦 平均供热厂用电率 6026度/百万千焦 供热标准煤耗 39.83公斤/百万千焦
QT
Qm
它是热电厂最主要的技术经济参数之一。这是由于供热 机组的安装容量和热电厂的燃料节约都取决于热化参数。
热化系数的意义：
a.热电厂最主要的技术经济参数，即汽轮机的安装容量 和热电厂所获得的燃料节约量取决于热化参数。
热电厂供热系统
例如 当型号参数不变的情况下 则会使热电厂安装容量增大 结果是 基础建设投资加大 但此时燃料节约加大 二者是矛盾的
热电联产
热电联产
热电联产： 既生产电力又生产热能的联合生产。
具体方式：利用汽轮机中做过功的蒸汽对外供热。例如，热电厂中
装背压机，调节抽气式汽轮机，冷凝采暖两用机等，利 用排式抽气供给热用户，就属于两种能量联合生产。
实现两种能量生产必须具备的基本条件：
1.有热用户，而且要保证热能用户所需参数（压力，温度）和流量
g.对联合供热系统水力计算时，应分析各热源的投入顺序和工 况。计算不同状况的水力计算后选择最不利工况为设计依据。 h.提高供热系统自控水平是保证联合供热系统正常而又经济 运行的最重要措施。
§7-2 区域锅炉房
分类:
按燃料分 燃媒 热水锅炉
第七章 集中供热系统
第七章 集中供热系统
第一节
热水供热系统
一、闭式热水供热系统
(一)供暖系统热用户与热水网路的连接方式 2．装水喷射器的直接连接(图b)
供水管的高温水进入喷射器并形成高速水流，回水管的低温水被抽引进入喷射器，并与 高温水混合，符合用户系统的要求。
水喷射器无活动部件、构造简单、运行可靠、网路系统的水力稳定性好。 适用场合：单幢建筑物的供暖系统 。
第七章 集中供热系统
第四节 热力站
热力站：是供热网路与热用户的连接场所。 热力站的作用： 1、是根据热网工况和不同的条件，采用不同的连 接方式，将热网翰送的热媒加以调节、转换，向热用 户系统分配热量以满足用户需求； 2、根据需要，进行集中计量、检测供热热媒的参 数和数量。
第七章 集中供热系统
第四节
第一节
热水供热系统
一、闭式热水供热系统
适用场合：一 般的住宅或公用建 筑。
第七章 集中供热系统
(三)热水供应 热用户与热网 的连接方式
2．装设上部 储水箱的连接方 式(图7g) 在表面式水水 换热器中被加热 的城市上水，先 送到设置在建筑 物高处的储水箱 中，然后热水再 沿配水管输送到 各取水点使用。 上部储水箱起 着储存热水和稳 定水压的作用。
第七章 集中供热系统
第五节
一、蒸汽供热系统
蒸汽作为热媒主要用于工厂的生产 工艺用热上。 蒸汽供热系统的特点： 1、热用户主要是工厂的各生产设备， 比较集中且数量不多，因此单根蒸汽管 和凝结水管的热网系统型式是最普遍采 用的方式，同时采用枝状管网布置。 2、在凝结水质量不符合回收要求或 凝结水回收率很低时，可不设凝水管道， 但 应在用户处充分利用凝结水的热量。 3、对生产工艺用热不允许中断时， 可采用复线蒸汽管供热的热网系统型式 (两根50%热负荷的蒸汽管替代单管100% 热负荷的供汽管) 。 4、当工厂各用户所需的蒸汽压力相 差较大，或季节性热负荷占总热负荷的 比例较大，可考虑采用双根蒸汽管或多 根蒸汽管的热网系统型式。
08《供热工程》第八课 集中供热系统
供热工程
第八章 第一节
(四)闭式双级串联和混联连接的热水系统
作用原理： 热水供应系统的用水首先由串联在网路回水
管上的水加热器（Ⅰ级加热器）1加热。如经过 第Ⅰ级加热后，热水供应水温仍低于所要求的温 度，则通过水温调节器3将阀门打开，进一步利 用网路中的高温水通过第Ⅱ加热器皿，将水加热 到所需温度。经过第Ⅱ级加热器放热后的网路供 水，再进入供暖系统中去。为了稳定供暖系统的 水力工况，在供水管上安装流量调节器械，控制 用户系统的流量。
供热工程
第八章 第一节
3.装混合水泵的直接连接
在热力站处设置混合水泵的连接方式可以适 当地集中管理。
混合设备连接方式的造价比采用水喷射器的 方式高，运行中需要经常维护并消耗电能。
装混合水泵的连接方式是我国目前尝试高温 水供暖系统中应用较多的一种直接连接方式。
供热工程
第八章 第一节
4.间接连接
供热工程
第八章 集中供热系统
能源与安全工程学院 成剑林
本章重点及难点
重点： • 闭式与开式热水供热系统的型式。 • 集中供热系统热源型式与热媒的选择。 • 热网系统的形式。 难点： • 不同形式的热水供热系统的特点及应用。 • 热网型式。
供热工程
第八章 第一节
集中供热系统的组成
• 集中供热系统是由热源、热网和热用户三部分组 成的。
• 下部储水箱与换热器用管道连接，形成一个封闭的 循环环路。当热水供热系统用水量较小时，从换热 器出来的一部分热水，流进储水箱蓄热，而当系统 的用水量较大时，从换热器出来的热水量不足，储 水箱内的热水就会被城市上水自下而上挤出，补充 一部分热水量。为了使储水箱能自动地充水和放水， 应将储水箱上部的连接管尽可能选粗一些。
供暖系统简介,很有价值解读
1.1 热负荷
热负荷
外门附加率
外门布置状况 一道门 两道门（有门斗） 三道门（有两个门斗） 公共建筑和厂房的主要出入口 附加率 65n% 80n% 60n% 500%
注：n——建筑物的层数
1.1 热负荷
热负荷
高度附加率
民用建筑筑和工业辅助建筑物(楼梯间除外)的房间 高度大于4m时，高出1m应附加2％，但总的附加率不应大 于15％。 需要修正的耗热量等于垂直的外围护结构(门、窗、 外墙及用顶的垂直部分)的基本耗热量和其它附加(修正) 耗热量的总和乘以相应的高度附加率。
3 i i
i 1 2
i
机械循环下供上回（倒流式）热水采暖系统
下供上回式采暖系统特点
3
无需设置集气罐等排 气装置（水与空气流 动方向一致） 。
底层散热器的面积减 小，便于布置。
i
i
i 1 2
i
机械循环下供上回（倒流式）热水采暖系统
5、混合式采暖系统
混合式系统是由上供下回式、下供下 回式和下供上回式等串联组成的系统。 由于两组及以上的系统串联，系统的 压力损失大些。这种系统一般只宜使用在 连接于高温热水网路上的卫生要求不高的 民用建筑或生产厂房。
下供下回式采暖系统特点
4 5
6
a b
>h
3 1 2
在地下室布置供水干管，管 路直接散热给地下室，无效热 损失小。 排除系统中的空气较易。
3、中供式采暖系统
水平供水干管敷设在 系统中部。 下部：上供下回； 上部：下供下回（左） 上供下回（右）
中供式采暖系统特点
中供式系统可避免由于顶层梁底标高过低,
放热中心1 (散热器) 加热中心2 (锅炉) 供水管3 回水管4 膨胀水箱5
第七章 集中供暖系统的热源
21
直燃式溴化锂吸收式冷热水机组
• 直燃型溴化锂吸收式 冷热水机组简称“直燃 机”，是直接以燃油燃 气为能源，并以所产 生的高温烟气为热 源，以水/溴化锂作介 质，按蒸汽吸收式循 环的工作原理工作的 冷热源设备。图7-19 为远大直燃机的外形 图。
22
分类
直燃机的种类很多： • 按燃料分类：燃气型、燃油型。 • 按制冷和供热组合形式分：专一型（制冷或采 暖专用机即通过切换制冷或采暖）、空调型（同 时制冷与采暖）和标准型（同时制冷、采暖、热 水供应）。 • 按提供热水的方式分：用蒸发器与加热盘管构 成供热回路，用冷凝器、吸收器与加热盘管构成 供热回路，另设专门的热水器与加热盘管构成供 热回路。 • 按吸收器流出的稀溶液进入高、低压发生器的 顺序可分为串联流程型、并联流程型与串并联流 23 程型。
33
2.水源热泵
• 水源热泵技术是利 用地球表面浅层水， 如地下水、地热水、 地表水、海水以及湖 泊水中热能作为低位 热能资源，并采用热 泵原理，通过少量的 高位电能输入，实现 低位热能向高位热能 的转移的一种技术。
水源热泵工作原理图 1-冷凝器；2-膨胀阀；3-蒸发器； 4-压缩机；5-循环泵
34
3
供热汽轮机主要主要分几大类型：
1. 背压式汽轮机 排气压力高于大气压力的汽 轮机称为背压式汽轮机。 2. 抽汽式汽轮机 从汽轮机中间抽汽对外供热 的汽轮机称为抽汽式汽轮机。
4
5
第一节 热电厂
6
7
8
9
第二节 区域锅炉房
• 区域锅炉房是城镇集中供应热能的热源。虽 然它的效率低于热电厂的热能利用效率，但 区域锅炉房中使用燃煤锅炉的热效率也能达 到80%以上，比分散的小型锅炉房的热效率 （50%-60%）高得多。 • 区域锅炉房与热电厂相比，其投资低，建设 周期短，厂址选择容易。因此，区域锅炉房 同样也是城镇集中供热的最主要热源型式之 一。 • 区域锅炉房根据其制备热媒的种类不同，分 为蒸汽锅炉房和热水锅炉房。
城市集中供热系统热源的能耗分析
城市集中供热系统热源的能耗分析摘要：热源是集中供暖的重要组成部分，其能耗问题一直是人们关注的重点。
燃料、电、水、热的消耗直接影响热源的能源效率和采暖系统的热效率，分析热源能耗，可以确定供热系统的节能潜力。
技术创新和设备升级对于确保适当的城市区域供暖和可持续的城市能源效率和环境保护至关重要。
这对减少热量消耗以及提高应用效率是非常重要的。
关键词：城市集中；供热系统；热源；能耗1集中供热系统热源的能耗组成结合国内能源结构的特点，区域锅炉房和火力发电厂是国内最重要的两种热源形式。
锅炉、供油除灰系统、鼓风机和排风机、水软化系统和水泵(循环泵、高压泵)等能耗设备是集中供热系统的重要设备，它们消耗的主要能源是燃料、电、水和热能，通常根据单位热量能耗(即单位消耗)估算能耗水平。
热电联产通过热能转换装置(通常称为第一站换热器)将热量传递给热网系统，第一换热站是供热系统的热源，是热电联产的主要耗能设备。
热交换器、泵系统等通常消耗蒸汽、电、水和热。
由于火电厂是在锅炉和热电轮机组的基础上形成的，因此热电轮机组的能耗主要由电能构成。
因此，火电厂和区域锅炉房可以统一用能源的消耗来描述，包括燃料消耗、电力消耗、水消耗和热消耗。
2我国城市集中供热的现状解读2.1集中供暖耗电量大热能的利用效率与成本不成比例，造成经济损失，增加了财政负担，这是中国集中供热系统运行管理中一个非常明显的问题。
由于设备老化和缺乏控制，在热量转换过程中损失了大量的热量，供暖部门往往无法实现市政部门的年度收入和支出自给自足，这严重阻碍了城市经济和建筑业的可持续发展。
2.2集中供暖效率低集中供暖效率不高是限制城市集中供暖发展的重大问题，因为在实际采暖过程中，室内温度往往低于额定标准，造成采暖效果差。
这一问题的症结在于城市集中供热技术落后，没有引进集中供热控制系统。
各种因素的综合影响，降低了城市集中供热的效率。
3集中供热技术分析3.1管网的保温技术采暖管网在运行过程中的实际热容量为20%左右，采暖管网对用户供暖时产生大量的热量损失，这也是目前集中供热能耗高、效率低的主要原因。
集中供热系统的热源
集中供热系统的热源集中供热系统是一种将热能通过管道输送到各个供热设备，为居民和企业提供供暖服务的系统。
而这个系统的热源则是供热系统不可或缺的一部分。
本文将对集中供热系统的热源进行详细介绍。
一、热源种类集中供热系统的热源种类繁多，主要有以下几种：1. 锅炉热源锅炉是集中供热系统最常见的热源之一。
锅炉利用燃烧燃料产生热能，通过热交换器将热能传递给供热系统。
常见的锅炉有燃煤锅炉、燃气锅炉、生物质锅炉等。
锅炉热源具有热量高、稳定性强等特点。
2. 余热热源余热热源是指利用工业生产过程中产生的废热作为供热系统的热源。
通过余热回收技术，能够最大限度地利用废热资源，减少能源浪费。
常见的余热热源包括冶金工业、化工工业、发电厂等。
3. 地热热源地热热源是指利用地壳深处的热能作为供热系统的热源。
通过地热泵等设备，将地热能转化为供热系统所需要的热能。
地热热源具有环保、稳定性高等特点，适用于地热资源丰富的地区。
4. 生活污水热源生活污水热源是指利用城市生活污水中的热能作为供热系统的热源。
通过生活污水热泵等设备，能够将废水中的热能提取出来，降低对传统能源的依赖，并实现废水的资源化利用。
生活污水热源具有环保、节能的特点。
二、热源选择因素在选择集中供热系统的热源时，需要考虑多个因素，包括以下几个方面：1. 热效率热源的热效率是一个重要的考虑因素。
高效的热源能够提供更多的热能，使整个供热系统更加高效节能。
2. 燃料成本不同的热源所使用的燃料成本不同。
需要对不同的燃料进行成本评估，选择成本较低的热源。
3. 燃料供应可靠性燃料供应的可靠性也是选择热源的一个重要指标。
热源所需要的燃料应该能够稳定供应，保证供热系统的正常运行。
4. 环保性能在如今注重环境保护的社会，热源的环保性能也是非常重要的考虑因素。
选择环保的热源能够减少对环境的影响。
5. 基础设施要求不同的热源对基础设施的要求也不同。
比如，地热热源需要进行地质勘探和井田工程，而生活污水热源则需要对污水进行前处理。
供热服务小常识
供热服务小常识集中供热的工作原理集中供热系统是由热源、热用户和热网三部分组成。
热源负责制备热媒，热力网负责热媒的输送，热用户是指用热场所.由电厂提供热能,以热水为载能体，高温热水经一级管网传送至换热站，流经换热站板换的高温热水将热量传递后，再经一级管网回水管返回电厂，由此构成一级循环.板换加热，循环泵加压后的热水输送至用户，热量散发传递后，降温后的热水再经二级回水管返回换热站，由此构成二级循环。
供热成本的构成1、电厂供能热费；2、设备电费；3、热媒水费；4、固定资产折旧（管网、换热站设备）；5、人工成本；6、设备维护和保养费；7、常用耗材。
一、漏水的紧急处理当采暖系统发生漏水时，为尽量减少您的损失,首先要及时在漏水的下方放置可以盛水的器皿，如果水四处喷溅，可用毛巾把漏水处包起来，引到盛水的器皿里。
分户控制的用户要及时关闭室内管道入口处的两只阀门,老系统有控制阀的要迅速关闭暖气片控制阀门。
当暖气片没有控制阀门时，如果情况特别紧急得不到控制时，可在别人的帮助下迅速关闭楼前总阀门，并及时拨打外网维修人员的服务电话，由我单位工作人员对损坏的系统做进一步的指导处理。
二、暖气很热，为什么家里温度不好？暖气片很热，这说明供热系统正常，此时大部分原因一是因为房屋的保温效果不好，建筑物的散热量大，温度上不来.影响供热效果因素很多,主要有散热器小或散热器被装饰包裹影响散热器散热；住在楼的两山、顶层或底层;整栋楼住户少，住户分散等。
三、为什么开始供热时用户要主动进行排气？供热管网内的气体容易堵塞在散热器顶端，底端、两侧及管道高点，致使供热循环不畅，造成散热器不热或供热效果不佳，放气阀一般按在散热器顶端和楼顶，排气操作较容易。
所以供热前后用户要及时排放管道集气，以免影响你的供热效果。
四、为什么不能放掉暖气中的循环水？暖气管道中的循环水是做过防腐处理的软化水,供热系统需要足够的循环水才能保证正常的运转，放循环水容易导致系统缺水或形成气塞,从而影响供热系统运行及供热效果。
供热工程知到章节答案智慧树2023年山东建筑大学
供热工程知到章节测试答案智慧树2023年最新山东建筑大学绪论单元测试1.集中供热系统由热源、热网、热用户组成。
参考答案:对2.户内燃气壁挂炉由室外燃气管道提供燃气，所以属于集中供热系统。
参考答案:错3.城市集中供热系统的热媒主要是热水和蒸汽。
参考答案:对4.没有办法利用土壤、地表水、空气等低品位能源中的热量供热。
参考答案:错5.地坑火道利用烟气加热地面，属于辐射供暖系统。
参考答案:对第一章测试1.围护结构最小传热阻实质上是限定了围护结构内表面的最低温度。
参考答案:对2.围护结构温差修正系数的极值是1。
参考答案:对3.根据新版暖通规范规定，供暖室内计算温度应考虑不同热工分区内的居民生活习惯。
参考答案:对4.某位于顶层、层高为6米的多功能厅，室内设计供暖温度为18℃，屋顶耗热量的室内计算温度应采用：参考答案:18℃，且各项围护结构的基本耗热量和其他附加耗热量均增加4%5.计算冷风侵入耗热量时，无需计入阳台门。
参考答案:对第二章测试1.供暖系统采用柱型散热器时，其他条件相同时，以下连接方式散热量最大的是：参考答案:同侧上进下出2.某严寒地区的住宅小区，原设计供暖热媒为85℃/60℃，设计室温为20℃，采用铸铁四柱散热器，散热器传热系数计算公式为K=2.81Δt0.297。
后来政府对小区住宅楼进行了墙体外保温节能改造（不改变散热器面积），现在供暖热媒降至70℃/50℃即可使室内温度达到20℃，该住宅小区的节能率约为：参考答案:30%3.低温热水地面辐射供暖系统，加热管推荐采用PPR管。
参考答案:错4.高校卫生间内散热器推荐采用钢制。
参考答案:错5.散热器既可以布置在窗台下，也可布置在内墙侧，两种布置方式各有利弊。
参考答案:对第三章测试1.只要是双管系统，无论重力循环还是机械循环，进行水力计算时都要考虑重力循环作用压力。
参考答案:对2.双管下供下回热水供暖系统的特点是：参考答案:适用于顶棚下难以布置供水干管的建筑;可通过在立管顶端设自动排气阀排气;可在地下室布置供回水干管;底层用户循环作用力小，但循环路径短，可缓和垂直失调3.以下关于下图所示的供热系统，正确的是：参考答案:异程式系统;上供下回式系统4.分户采暖供暖系统中，户内环路推荐采取的形式是：参考答案:章鱼式;水平单管跨越式;水平双管异程式5.建筑物热力入口宜设置在：参考答案:管道井下部;首层楼梯间下部热力小室;地下室第四章测试1.传统的热水供暖系统经济比摩阻Rp.j取（）参考答案:60~120Pa/m2.三通、四通的局部阻力系数，列入流量较大的管段上。
集中供热热源备用方式的选择
97集中供热是由热源、管网、热用户组成的供热系统，根据热源不同，主要分为热电联产供热与区域锅炉房供热。
近年来，随着城镇化的快速发展以及供热清洁化的要求，热电联产供热已基本替代区域锅炉房供热，并且集中供热规模逐年扩增。
对于部分城市，热电联产集中供热系统仅接入单一热源，存在着热源停机引发的民生事故的风险。
供热企业尤其是采暖供热企业，担负着保证供热安全和供热质量的重要职责和使命，事关广大人民群众的切身利益和社会稳定，有必要通过建设备用热源的方式，提高供热可靠性，夯实供热安全基础，避免供热安全事故。
目前，供热可靠性已经引起了部分学者、专家的关注，并从备用热源的角度开展了分析与研究。
康慧等[1]对热电厂集中供热系统热源备用系数开展了分析，根据采暖室外计算温度划分了3档，并分别考虑了不同背用系数；王建兴等[2]从安全方面、经济方面、环保方面对电热锅炉、燃油锅炉、燃气锅炉进行了比较分析；朱向东等[3]论述了调峰热源在多热源供热系统的作用；李友建[4]对从投资、环保、运营成本对新建燃油锅炉、燃气锅炉、电锅炉供热开展比较分析。
为了解不同备用热源的特点，本文从建设成本、运行成本等方面对已建成的电蓄热锅炉、燃煤锅炉、燃气锅炉、燃油锅炉、启动锅炉等开展分析。
1 不同热源备用方式的工程概况1.1 电蓄热锅炉某公司装机2×300MW供热机组，在电厂二期场地内新建260MW的固体电蓄热锅炉。
在220kV 母线上接引建设一台220kV/66kV降压变为电蓄热装置供电，安装4组电蓄热装置，容量分别为80MW、60MW、60MW、60MW。
低压负荷从厂用电系统引接。
电蓄热炉系统采用集中控制方式，在机组集中控制室的供热系统操作员站进行监控。
蓄热系统接引在厂区内城市热网供水主管道上，实现热网回水经热泵系统一次加热后进入热网加热器二次加热，再经电锅炉系统3次加热，供给热用户（见表1）。
表1 电蓄热锅炉设备参数序号项目单位参数参数1规格型号—DCL-CN-A80000DCL-CN-A600002数量台133输入功率MW 80604额定电压kV 66665额定电流A700525该项目静态投资为28506万元，单位容量造价为1096元/kW。
集中供暖的原理
集中供暖的原理
集中供暖是指将热能集中供应到建筑物中的所有房间和空间，以提供舒适的室内温度。
其原理是通过热源将热能转化为热水或蒸汽，然后通过管道系统将热媒介传输到各个供暖终端（如散热器、地板辐射等）。
在供暖终端处，热媒介与空气进行热交换，使室内空气得到加热，从而提高室内温度。
集中供暖的系统通常包括以下主要组成部分：供热系统、管道系统和供暖终端。
供热系统由热源、热交换设备（如锅炉、换热器等）和控制装置组成。
热源可以是燃气锅炉、燃油锅炉、电锅炉等，它们通过燃烧燃料或电能产生热能。
热源将产生的热能转移给热媒介，使其温度升高。
热媒介可以是热水或蒸汽，在运输过程中通过管道系统输送到各个供暖终端。
管道系统起到连接热源和供暖终端的作用，通常由金属或塑料制成的管道组成。
管道系统中的热媒介在一定压力下流动，通过热传导和对流的方式将热能传输到供暖终端。
管道系统还包括阀门、泵等辅助设备，用于控制热媒介的流量和温度。
供暖终端是连接到管道系统的设备，用于将热能传递给室内空气。
常见的供暖终端包括散热器、地板辐射、风机盘管等。
这些供暖终端通过与室内空气接触，将热能传递给空气，使室内温度逐渐提高。
集中供暖系统中的控制装置可以根据室内温度、室外温度等参数对供热系统进行调节和控制，以实现舒适的室内温度。
通过
合理的调节和控制，集中供暖系统能够提供稳定、高效的供暖效果，满足人们对舒适室内环境的需求。
热源
选择
选择
（1）小城镇供热方式可分集中供热和分散供热，并应结合用户分布、供热条件和使用的燃料等相关因素确 定，有条件采用集中供热的范围，应选择集中供热的方式，镇区边缘分散住宅可采用分散供热方式。
（2）选择小城镇供热热源可包括热电厂、供热锅炉房、工业余热、地热、太阳能、风能、电力、垃圾焚化 厂余热等。
通常，我们把用于动力、发电方面的锅炉，叫做动力锅炉；把用于工业及采暖方面的锅炉，称为供热锅炉， 又称工业锅炉。
种类
热电厂 区域锅炉房
工业余热 城市余热
地热水供热 核能供热
热泵 太阳能
热电厂
热电厂是联合生产电能和热能的发电厂。热电厂供热系统是以利用汽轮机同时生产电能和热能的热电合供系 统作为热源。联合生产电能和热能的方式，取决于供热汽轮机的型式。
（3）普照大地：太阳辐射能“送货上门”，既不需要开采和挖掘，也不需要运输；普天之下，无论大陆或 海洋，无论高山或岛屿，开发和利用都极为方便。
（4）清洁安全：太阳能素有“洁净能源”和“安全能源”之称。它不仅毫无污染，远比常规能源清洁；也 毫无危险，远比原子核能安全。
虽然太阳能也存在分散性、间断性和不稳定性以及效率低和成本高等缺点，致使还不能或至少是不容易与常 规能源相竞争。但是由于太阳能资源具有上述诸多优点，特别是太阳能是“取之不尽，用之不竭”，而且是洁净 的优质可再生能源，如能合理的利用，必将取得巨大的社会效益和经济效益。
（1）蒸汽锅炉房
工矿企业中，通常为满足生产工艺需要，以蒸汽作为热媒。因此，在锅炉房内设置蒸汽锅炉作为热源，同时 满足工艺和供热所需热负荷。最常用的有以下几种型式：向集中供热系统的所有热用户供应蒸汽；采用并行的蒸 汽和热水供热系统。厂区生产工艺和热水供应等常年性热负荷由蒸汽系统供热，而供暖、通风等季节性热负荷则 由热水系统供热。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热电厂供热系统
例如 当型号参数不变的情况下 则会使热电厂安装容量增大 结果是 基础建设投资加大 但此时燃料节约加大 二者是矛盾的
b.最佳热化系数 的确定
1.汽轮机型号与台数
2.尖峰热源指标
3.代用设备（热电分产装置）的指标
4.热负荷年度曲线的特性与燃料到价格
C. 取值
1.采暖负荷 0.5~0.7
生活热水供应热用户
生产热用户
全年性热用户
热电厂供热系统
热化系数：汽轮机热网的最大负荷与供热最大负荷之比。
QT Qm
它是热电厂最主要的技术经济参数之一。这是由于供热 机组的安装容量和热电厂的燃料节约都取决于热化参数。
热化系数的意义： a.热电厂最主要的技术经济参数，即汽轮机的安装容量 和热电厂所获得的燃料节约量取决于热化参数。
热电厂供热系统
供热系统由 热源
热网
热用户 三部分组成
2-1 概述
以热电厂为主力 热源的供热系统称为热电厂供热系统
分类
按热源布置分
单一热源系统
多热源系统
多个热电厂并网供热 热电厂 尖峰锅炉房并网供热
热电厂供热系统
热网分类
水为热媒（水网） 蒸汽热媒（蒸汽网）
热用户分类
供暖热用户 通风热用户
季节性热用户
热电联产
2. 70-80年代 热电联产呈下降趋势 在此 热电机组 占总装机 5% ，其中公用占29%， 自备热电站占71%。
3. 1981～1989年，计划安排从3000Kw～300Mw， 各种供热机组项目213个，总装机5800MW 到88年底按产建成2900MW,年发电能力120多亿度 实现供热能7000多百万大卡/小时，年节约标煤400万吨
热电站
75～80％。
热电联产
1-2 热电于环保 3.投资高,建设周期长
1-3 我国热电联产事业的发展
热电联产事业在中国的发展，经历了上升，停止和再上升
1. 50～60年代，我国进行大规模的工业建设，热电联产和电力 工业的发展齐头并进，结果是6000kw以上供热机组占全国总机组 总容量的20%，其中公用热电站容量占80%。这段时间是我国供 热机组和公用热电站发展最多的时间。
2.采暖与工业共存 按比例 0.7~1
热电联产典型循环热力原理图
1.燃气轮机热电厂原理图
a.压缩机 b.燃气涡轮 c.发电机 d.燃烧室 e.空气回热器 f.热网加热器 g.热网循环泵
热电联产典型循环热力原理图
热电联产典型循环热力原理图
2.抽汽凝汽机核热电厂原理图
图 1-蒸汽发生器 2-汽轮机 3-发电机 中 4-冷凝器 5-初级热网加热器 6- 中级热网加热器
170Kgf/cm2 50～60Kgf/cm2 40Kgf/cm2
25Kgf/cm2 10～13Kgf/cm2
540～140℃ 540～555 ℃
555 ℃ 450～480 ℃
450℃ 350℃ 300℃
热电联产
6.1990～2000年，我国热电联产为机组大型化， 即200MW与300MW问世，沈阳（沿海） 长春（热电厂） 太原热电厂 同时沿海地区发展快， 上海 山东
最大热电厂：吉林热电厂 55MW 工业供热最大管径 DN 700mm 最远输送距离6km 民用采暖，采暖最大管径：DN1000mm最远输送距
离10Km。 北京供热效率: 13.1％
热电联产
1-4 国外集中供热事业概况
1.苏联：总装机容量 60000MW 占火电 35% 最大供热距离15-20km
热电联产
热电联产
热电联产： 既生产电力又生产热能的联合生产。
具体方式：利用汽轮机中做过功的蒸汽对外供热。例如，热电厂中
装背压机，调节抽气式汽轮机，冷凝采暖两用机等，利 用排式抽气供给热用户，就属于两种能量联合生产。
实现两种能量生产必须具备的基本条件：
1.有热用户，而且要保证热能用户所需参数（压力，温度）和流量
2.在供热的同时还要保证必须一定数量的电能。
热电联产
热电厂：两种能量联合生产的电厂常称为热电厂
热电分产：发电厂生产电（纯凝式电厂），锅炉房 生产热能的方式。
热电站与凝气电站能耗分析：理想卡诺循环
T （A）
Tb
Lk △S Tk
（A） 凝气循环 Lk (Tb Tk ) S
生产电能的热耗
HRk
3.中低压凝汽机组改造 历史留下的问题，可利用的改造成供热机 主要使用在小城市 城镇
4. 热电站的类型 公用热电站 企业自备热电站 发展方向 公用热电站
热电联产
5.热电站的机组参数 我国规定高中低参数为
高压
超高压 亚临界机组
次高压机组
中压机组 次中压机组 低压机组
90Kgf/cm2 140Kgf/cm2
qb Lk
TbS (Tb Tk )S
S
热电联产
T （B）
Tb
LT TT
△S
LT (Tb TT )S
qT TT S
HRT
qb qT LT
(Tb TT )S (Tb TT )S
1
所以 HR HRk HRT
（约为0.4）
即考虑到实际动力循环，凝汽电站效率： 40％。
2.芬兰：起始于1956年，射流利用率最高的国家
自动化程度高，供热技术先进，供热设备领先
1-5 中国热电联产事业的特点
1. 强调城市热力规划 即 先有城市规划 热力规划 以哈市原马家沟机场工程为例
统一安排下进行热电联产建设
热电联产
2. 各类供热机组的发展 建国初期装设较多的抽气机，工业密集区装背压机 在大城市为解决采暖问题，将容量较大的凝汽机打孔抽汽， 或采用200MW，300MW，两用机
4.1989年底我国的热电联产状况如下： 年供热量 51757百万千焦 平均供热厂用电率 6026度/百万千焦 供热标准煤耗 39.83公斤/百万千焦
热电联产
供热机组中总容量约 10000MW，占火电装机11.42% 最大供热单台机组.200MW
所用机型：背压机组、抽气背压机组、抽气机组、凝 气机打孔抽气机组、凝气机循环水供热机大型供热汽 冷凝两用机组。
7-高级热望加热器 8-开压泵 9-热网循环泵 10-化学净水处理装置 11-补水除氧器 12-补水泵 13-补水调节器 14-化学净水泵 15-回水总管 16-供水总管 17-核反应堆 18-容器补偿器 19-中间回路水泵 20-凝结水泵 21-水份分离器 22-低压回热加热器 23-电站除氧器 24-给水泵 25-高压回热加热器 26-蒸汽过热器 27-减压器
