20094历年自学考试电工技术基础试题

合集下载

自学考试电工与电子技术试题

2009年4月高等教育自学考试电工与电子技术试题一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.电路如图所示，所有电阻均为1Ω，AB端的等效电阻为（）A. 1ΩB. ΩC. 2ΩD. 5Ω2.图示电路电压U为（）A. –22VB. –2VC. 22VD. 2V3.若三相四线制电源的相线（火线）之间的电压均为380V，则此电源的相电压为（）A. 220VB. ⨯2220VC. 380VD. ⨯2380V4.有一正弦电动势e的周期为2ms，最大值为230V，若t=0时其瞬时值为-115V，则e的瞬时值表达式是（）A. 230sin (314t-30°)VB. 230sin (314t+30°)VC. 230sin (3140t-30°)VD. 230sin (3140t+30°)V5.图示为负载星形连接的对称三相电路，已知Z a=Z b=Z c=22 Ω,线电压ABU&=380V,则线电流•BI=（）A. 10B. 10C.22 380 D.223806.图示正弦电路中U =220V ，R =X L =10Ω，则此电路所消耗的有功功率P =（） A.W 10)102220(2⨯⨯B. W 220)102220(⨯⨯C. W 220)10220(⨯D. W 20)10220(2⨯7.在下列电器中，具有主触头和辅助触头的电器是（）A. 中间继电器B. 接触器C. 时间继电器D. 热继电器8.欲将三相异步电动机定子三相绕组接成星形，其正确接法应为下列图中的（）9.三相异步电动机的同步转速与（）A. 定子绕组相电压成反比B. 定子绕组电流成反比C. 定子绕组电流的频率成反比D. 旋转磁场的磁极对数成反比10.一台转速n =735r /min 的三相异步电动机，接到频率为50Hz 的三相电源上，其极对数和转差率都正确的是（） A. p =4,s = B. p =4,s =C. p =3,s =D. p =2,s =11.已知运算放大电路如图示，输出电压u o =36mV,则输入电压u i 为（）A. –36mvB. –18mvC. 18mvD. 36mv12.半导体稳压管的参数“稳定电流”是指稳压管在稳压工作时的（）A. 反向工作的最大允许电流B. 反向工作电流C. 正向工作的最大允许电流D. 正向工作电流13.电压跟随器（）A.没有功率放大作用B.没有电流放大作用C.有电压放大作用D.没有电压放大作用14.图示理想运算放大电路中稳压管V z 的稳压值U z =6V ，则电阻R 3中流过的电流I 为（）A. –2mAB. –1mAC. 1mAD. 2mA15.图示运算放大电路中的R F=（）A. 0B. 4kΩC. 6kΩD. ∞16.图示放大电路中，三极管的U BE=，欲得到I B=30μA的静态电流，R B的值应取（）A. 120kΩB. 200kΩC. 380kΩD. 510kΩ17.图示逻辑状态表对应的逻辑表达式为（）A. F=A+BB. F=BA+C. F=BA⋅D. F=BA⋅18.图示基本R-S触发器不论原来状态如何，当输入端S D=1、R D=1时，其输出端的状态为（）A. 0B. 1C. 保持不变D. 不能确定19.图示逻辑电路，设F1端初始状态为0，则在A端输入负脉冲时，F2端的状态（）A. 不变B. 不能确定C. 为0D. 为120.设触发器的初始状态为0，已知时钟脉冲CP波形如图所示，则Q端的波形为（）二、填空题(本大题共10小题，每小题1分，共10分)请在每小题的空格中填上正确答案。

全国2009年4月高等教育自学考试高电压技术试题

全国2009年4月高等教育自学考试高电压技术试题课程代码：02653一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．产生极性效应的间隙形式为（）A．棒—棒 B．板—板C．棒—板 D．球—板2．下列仪器或测量系统中，不能用来测量冲击电压的是（）A．测量球隙 B．静电电压表C．分压器—峰值电压表 D．分压器—示波器3．一般情况下避雷针和配电构架间的地中距离不应小于（）A．3m B．4mC．5m D．6m4．对于中性点不接地的星形接线三相变压器，当冲击电压波沿三相同时入侵时，中性点最大对地电位可达入侵波幅值的（）A．1倍 B．1.5倍C．2倍 D．2.5倍5．以下几种方式中，属于提高线路耐雷水平的措施是（）A．降低接地电阻 B．降低耦合系数C．降低线路绝缘 D．降低分流系数6．避雷器在工频续流第一次过零时灭弧的条件下允许加在避雷器上的最高工频电压称为避雷器的（）A．额定电压 B．工频放电电压C．保护电压 D．灭弧电压7．随着温度升高，离子式介质的介电常数（）A．减小 B．增大C．没有变化 D．先升后降8．发生铁磁谐振的必要条件是谐振回路中（）A． B．C． D．9．在气体放电过程中，与气体原子相撞产生碰撞游离的是（）A．离子 B．分子C．质子 D．电子10．阀式避雷器和金属氧化物避雷器主要用于保护（）A．变电所进线段 B．发电厂出线段C．变电所和发电厂 D．配电系统和线路二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

错填、不填均无分。

11．先导通道中电荷产生的电场突然消失而引起的感应电压称为感应过电压的_____。

12．对均匀电场气隙，放电时延主要由______时延决定。

13．湿度对介质损耗角正切tgδ的影响，主要是由于_____的增大。

14．用QS1型电桥测量tgδ，采用正接线方式时，要求试品两端______。

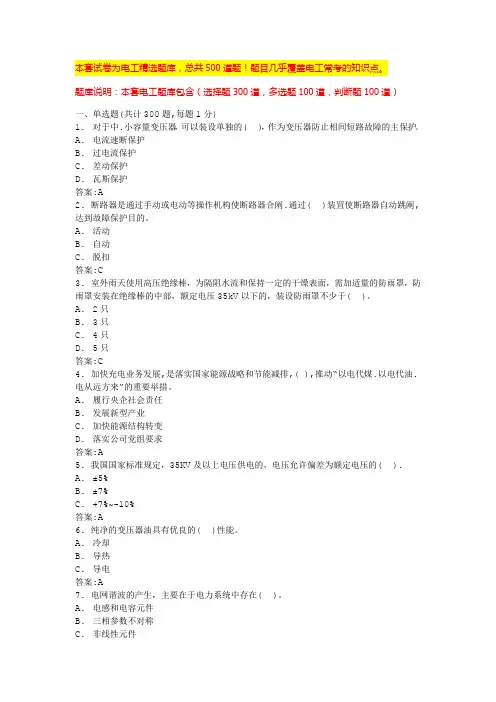

电工基础考试题及答案电工技师考试题库及答案

本套试卷为电工精选题库，总共500道题！题目几乎覆盖电工常考的知识点。

题库说明：本套电工题库包含（选择题300道，多选题100道，判断题100道）一、单选题(共计300题,每题1分)1.对于中.小容量变压器，可以装设单独的( )，作为变压器防止相间短路故障的主保护。

A.电流速断保护B.过电流保护C.差动保护D.瓦斯保护答案:A2. 断路器是通过手动或电动等操作机构使断路器合阐.通过( )装罝使断路器自动跳阐,达到故障保护目的。

A.活动B.自动C.脱扣答案:C3. 室外雨天使用高压绝缘棒，为隔阻水流和保持一定的干燥表面，需加适量的防雨罩，防雨罩安装在绝缘棒的中部，额定电压35kV以下的，装设防雨罩不少于( )。

A.2只B.3只C.4只D.5只答案:C4. 加快充电业务发展,是落实国家能源战略和节能减排,( ),推动“以电代煤.以电代油.电从远方来”的重要举措。

A.履行央企社会责任B.发展新型产业C.加快能源结构转变D.落实公司党组要求答案:A5. 我国国家标准规定，35KV及以上电压供电的，电压允许偏差为额定电压的( ).A.±5%B.±7%C.+7%~-10%答案:A6. 纯净的变压器油具有优良的( )性能。

A.冷却B.导热C.导电答案:A7. 电网谐波的产生，主要在于电力系统中存在( )。

A.电感和电容元件B.三相参数不对称C.非线性元件答案:C8. 某地层土的渗透系数大.地下水水量大，降水深度在7M左右，最适宜的井点降水方法是( )。

A.轻型井点B.喷射井点C.管井井点D.深井井点答案:C9. 倒闸操作前,应先在( )进行模拟操作。

A.模拟图板上B.操作票上C.实际设备上答案:A10. 胸外按压右手的食指和中指沿触电者的右侧肋弓下缘向上，找到肋骨和胸骨接合处的( )。

A.左点B.中点C.右点D.前点答案:B11. 扩大电流表的量程，通常采用( )。

A.分流器B.分压器C.电压互感器D.串接电阻器答案:A12. 测量电容器绝缘电阻( )应注意放电,以防作业人员触电。

自考电工证试题及答案

自考电工证试题及答案一、单选题（每题1分，共10分）1. 电流的单位是：A. 伏特B. 安培C. 瓦特D. 欧姆答案：B2. 电阻的单位是：A. 伏特B. 安培C. 瓦特D. 欧姆答案：D3. 以下哪个不是安全用电的原则？A. 不使用破损的电线B. 不在潮湿环境中使用电器C. 用湿手触摸电器开关D. 使用合格的电器设备答案：C4. 交流电的周期是：A. 频率的倒数B. 频率的两倍C. 频率的一半D. 频率的平方答案：A5. 直流电的电压是：A. 恒定的B. 周期性变化的C. 随时间线性变化的D. 随时间指数变化的答案：A6. 电容器的充放电过程遵循：A. 欧姆定律B. 基尔霍夫电压定律C. 法拉第电磁感应定律D. 基尔霍夫电流定律答案：C7. 以下哪个是半导体材料？A. 铜B. 铁C. 硅D. 铝答案：C8. 以下哪个是绝缘体？A. 橡胶B. 铜C. 铁D. 铝答案：A9. 电路中电流的流动方向是：A. 从正极到负极B. 从负极到正极C. 从高电势到低电势D. 从低电势到高电势答案：A10. 并联电路中电流的分配原则是：A. 电阻大的电流大B. 电阻小的电流大C. 所有电阻电流相同D. 所有电阻电流相等答案：B二、多选题（每题2分，共10分）1. 以下哪些是电路的基本组成元件？A. 电源B. 开关C. 电阻D. 导线答案：A, B, C, D2. 以下哪些是电流的基本性质？A. 电荷的定向移动B. 热效应C. 化学效应D. 磁效应答案：A, B, C, D3. 以下哪些是安全用电的措施？A. 使用绝缘工具B. 定期检查电线C. 避免电器过载D. 及时更换老化设备答案：A, B, C, D4. 以下哪些是电磁波的特性？A. 传播速度快B. 可以携带信息C. 需要介质传播D. 具有能量答案：A, B, D5. 以下哪些是电磁感应定律的应用？A. 发电机B. 变压器C. 电磁铁D. 电动机答案：A, B, C三、判断题（每题1分，共10分）1. 电流通过导体时，导体两端的电压与电流成正比。

自学电工考试试题及答案

自学电工考试试题及答案一、单选题（每题2分，共20分）1. 电路中电流的单位是：A. 伏特B. 欧姆C. 安培D. 瓦特答案：C2. 电阻的单位是：A. 欧姆B. 安培C. 伏特D. 瓦特答案：A3. 交流电的频率单位是：A. 赫兹B. 伏特C. 欧姆D. 安培答案：A4. 电路中电压的单位是：A. 欧姆B. 安培C. 伏特D. 瓦特答案：C5. 电路中功率的单位是：A. 欧姆B. 安培C. 伏特D. 瓦特答案：D6. 电流通过导体产生的热量与电流的平方成正比，这个关系称为：A. 欧姆定律B. 焦耳定律C. 帕斯卡定律D. 牛顿定律答案：B7. 电路中的总电阻等于各个电阻并联的倒数之和，这个关系称为：A. 欧姆定律B. 基尔霍夫定律C. 并联电阻定律D. 串联电阻定律答案：C8. 电路中电流的流动方向是：A. 从负极到正极B. 从正极到负极C. 任意方向D. 从电源内部到外部答案：B9. 电路中的开路是指：A. 电路中有电阻B. 电路中有电流C. 电路中有电压D. 电路中没有电流答案：D10. 电路中的短路是指：A. 电路中有电阻B. 电路中有电流C. 电路中有电压D. 电路中电阻为零答案：D二、多选题（每题3分，共15分）11. 以下哪些是直流电的特点：A. 电流方向固定不变B. 电流方向周期性变化C. 电压大小固定不变D. 电压大小周期性变化答案：A, C12. 以下哪些是交流电的特点：A. 电流方向固定不变B. 电流方向周期性变化C. 电压大小固定不变D. 电压大小周期性变化答案：B, D13. 以下哪些是电路的基本组成元件：A. 电源B. 电阻C. 电容器D. 电感器答案：A, B, C, D14. 以下哪些是电路的状态：A. 开路B. 短路C. 通路D. 断路答案：A, B, C15. 以下哪些是电路中常见的故障：A. 断路B. 短路C. 漏电D. 过载答案：A, B, C, D三、判断题（每题2分，共10分）16. 电路中的电流总是从高电位流向低电位。

全国2009年10月高等教育自学考试

全国2009年10月高等教育自学考试电工原理试题课程代码：02269一、单项选择题（本大题共20小题．每小题2分，共40分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．题1图中，已知u c（t）=4e-2t V，则i（t）为（）A．2e-2t AB．-2e-2t AC．4e-2t AD．-4e-2t A2．题2图中，电压U为（）A．-10VB．10VC．-20VD．20V3．题3图中，电压源发出的功率为（）A．-20WB．20WC．-50WD．50W4．题4图中，a、b之间的等效电阻为（）A．1ΩB．2ΩC．3ΩD．4Ω5．题5图中，a、b之间的开路电压U ab为（）A．-20VB．-10VC．10VD．20V6．题6图中，电流i为（）A．-O.5AB．O.5AC．-1AD．1A7．题7所示电路中，N为无源网络，已知端口电压u=25sin（10t）V，电流i=102sin（10t -45°）A，则该二端网络的复导纳为（）A．2∠45°SB ．2∠-45°SC ．0.5∠45°SD ．0.5∠-45°S8．题8图所示正弦稳态电路中，已知=3A ，=4A ，则= （）A ．3AB ．4AC ．5AD ．7A9．题9图所示电路中，已知U =10∠0°V ，I =5∠30°A ，则该二端网络所接受的有功功率为（）A ．5OWB ．25WC ．20WD ．253W 10．RLC 串联谐振电路的电感L=5mH ，电容C=50μF ，则电路的谐振角频率ω0=（）A ．2000rad ／sB ．200rad ／sC ．4000rad ／sD ．400rad ／s11．题11图所示含理想变压器的电路，其入端阻抗Z i 为（）A ．20ΩB ．40ΩC ．6O ΩD ．80Ω12．对称三相负载Y 连接时，已知线电压UAB =103∠60°V ，则相电压U A =（） A ．10∠30°VB ．1O ∠60°VC ．103∠30°VD ．10∠-30°V13．题13图所示对称三相电路中，已知负载线电压为U l ，电阻为R ，则三相负载所接受的有功功率为（）A ．3U l I lB ．3U P I PC ．3U l I lD ．31U l I l 14．已知流过某元件的电流为i （t ）=[4+32sin （ωt+30°）]A ，则该电流的有效值为（）A ．4+3=7AB ．4+32=8.2AC ．2234 =5AD ．22)23(4 =5.8A15．已知二端网络端口电压、电流取关联参考方向，端口电压为u （t ） = [O.5+22sin（ωt-30°）]V ，流入该网络的电流为i （t ）=[1+52sin ωt]A ，则该二端网络所接受的平均功率为（）A ．0.5+321=1.366WB ．0.5+53=9.16WC ．1+321=1.866W D ．1+53=9.66W 16．题l6图所示电路，换路后电路的时间常数τ为（）A ．3SB ．2SC ．1.5SD ．1S17．题17图所示电路，t=0时开关闭合，该电路的u c （∞）为（）A ．OB ．2VC ．4VD ．6V18．题18图所示电路求解i L （t ）的微分方程为（）A ．(t)i (t)i dt (t)di Ls L L B ．(t)i (t)i dt (t)di Ls L L C ．(t)i (t)i dt(t)di R L s L L D ．(t)i (t)i dt(t)di R L s L L 19．交流铁心线圈电压有效值U 改变时，Φm 与U 的关系（）A ．不定B ．不变C ．成正比改变D ．成反比改变20．铁磁物质在反复磁化过程中，B 为零时的H c 叫做（）A ．剩余磁感应强度B ．矫顽力C ．磁滞回线D ．磁滞现象二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

自考电工证试题及答案

自考电工证试题及答案第一部分：选择题1. 在下列哪个电力系统中，无法采用电力电缆进行电能的输送？a) 直流电力系统b) 交流电力系统c) 高压电力系统d) 低压电力系统答案: a) 直流电力系统2. 电阻器是什么样的被动电子元件？a) 可调节电阻b) 固定电阻c) 电感器d) 电容器答案: b) 固定电阻3. 在电气安全规范中，标有“防触电保护”标志的电器指示什么？a) 该电器具有绝缘保护功能b) 该电器具有防止触电的装置c) 该电器具有过载保护功能d) 该电器具有防雷击功能答案: b) 该电器具有防止触电的装置4. 在3相交流电路中，电流平衡不好可能是由什么原因引起的？a) 电源不稳定b) 电阻不平衡c) 电容不平衡d) 电感不平衡答案: b) 电阻不平衡5. 以下哪个元器件用于将交流电转换成直流电？a) 反向二极管b) 变压器c) 电容器d) 三极管答案: a) 反向二极管第二部分：填空题1. 欧姆定律用来描述电流、电阻和电压之间的关系，其公式为_________。

答案: U = R × I2. 电阻的单位为_________。

答案: 欧姆（Ω）3. 电容器的单位是_________。

答案: 法拉（F）4. 电流的单位是_________。

答案: 安培（A）5. 交流电的频率单位是_________。

答案: 赫兹（Hz）第三部分：简答题1. 简述电流、电压和电阻之间的关系。

答案: 根据欧姆定律，电流（I）等于电压（U）除以电阻（R）：I= U/R。

这表示电流随电压的增加而增加，随电阻的增加而减小。

此外，根据功率公式 P = UI，电流和电压的乘积等于功率，即电流也可以通过功率除以电压来计算。

2. 解释直流电和交流电的区别。

答案: 直流电是指电流在电路中只沿一个方向流动的电流，例如电池供电的电路。

交流电是指电流在电路中周期性地改变方向的电流，例如家庭用电和工业用电。

3. 什么是短路？短路可能导致什么危险？答案: 短路是指电路中导体之间出现低阻抗路径，电流可以绕过正常路径直接流过。

自考电工基础试题及答案

自考电工基础试题及答案一、选择题（每题2分，共20分）1. 电流的单位是（）。

A. 安培B. 伏特C. 瓦特D. 欧姆答案：A2. 电路中电阻的单位是（）。

A. 安培B. 伏特C. 瓦特D. 欧姆答案：D3. 交流电的周期是指（）。

A. 电流方向改变一次所需要的时间B. 电流方向改变两次所需要的时间C. 电压方向改变一次所需要的时间D. 电压方向改变两次所需要的时间答案：B4. 欧姆定律的公式是（）。

A. V = IRB. I = VRC. P = VID. P = IV答案：A5. 电容器的单位是（）。

A. 法拉B. 欧姆C. 安培D. 伏特答案：A6. 电感器的单位是（）。

A. 法拉B. 欧姆C. 安培D. 亨利答案：D7. 直流电的特点是（）。

A. 方向不变B. 方向周期性变化C. 电流大小不变D. 电流大小周期性变化答案：A8. 变压器的工作原理是（）。

A. 电磁感应B. 电磁转换C. 电磁振荡D. 电磁共振答案：A9. 电流的三要素是（）。

A. 电流大小、电流方向、电流作用时间B. 电压大小、电流大小、电流方向C. 电压大小、电流大小、电阻大小D. 电流大小、电压大小、电阻大小答案：C10. 电路的三种基本状态是（）。

A. 开路、短路、断路B. 开路、短路、通路C. 断路、短路、通路D. 断路、短路、开路答案：B二、填空题（每题2分，共20分）1. 电流通过导体时，导体对电流的阻碍作用称为______。

答案：电阻2. 电路中电流的单位是______。

答案：安培3. 电路中电压的单位是______。

答案：伏特4. 电路中功率的单位是______。

答案：瓦特5. 电路中电流的计算公式是______。

答案：I = V/R6. 电路中功率的计算公式是______。

答案：P = VI7. 电路中电阻的计算公式是______。

答案：R = V/I8. 电路中电容的计算公式是______。

答案：C = Q/V9. 电路中电感的计算公式是______。

电工原理自考试题及答案

电工原理自考试题及答案一、选择题（每题2分，共20分）1. 电路的基本组成部分包括（）。

A. 电源B. 负载C. 导线D. 所有以上答案：D2. 在直流电路中，电流的方向是（）。

A. 从正极流向负极B. 从负极流向正极C. 任意方向D. 不流动答案：A3. 欧姆定律表明，电流I与电压V之间的关系是（）。

A. I = VB. I = V/RC. I = R/VD. V = I答案：B4. 电阻的单位是（）。

A. 安培B. 伏特C. 欧姆D. 瓦特答案：C5. 并联电路中，总电阻的倒数等于各个电阻倒数之和，这是（）。

A. 基尔霍夫电压定律B. 基尔霍夫电流定律C. 欧姆定律D. 并联电阻定律答案：D6. 交流电的有效值是其最大值的（）。

A. 1/2B. 1/√2C. √2/2D. 2答案：B7. 电感元件的阻抗与频率的关系是（）。

A. 频率增加，阻抗增加B. 频率增加，阻抗减少C. 频率减少，阻抗增加D. 无关答案：A8. 电容器的容抗与频率的关系是（）。

A. 频率增加，容抗增加B. 频率增加，容抗减少C. 频率减少，容抗增加D. 无关答案：B9. 三相交流电的相位差是（）。

A. 30°B. 45°C. 60°D. 120°答案：D10. 变压器的原边电压与副边电压的关系是（）。

A. Vp = Vs * Ns/NpB. Vp = Vs * Np/NsC. Vs = Vp * Ns/NpD. Vs = Vp * Np/Ns答案：B二、填空题（每题2分，共20分）11. 电路中的功率P可以表示为_________。

答案：P = V * I12. 电流通过电阻时会产生_________。

答案：热量13. 在串联电路中，总电阻等于各个电阻之和，即R总 = R1 + R2+ ……14. 电感L的单位是_________。

答案：亨利（H）15. 电容器C的单位是_________。

全国2009年7月高等教育自学考试电工与电子技术试题.doc

全国2009年7月高等教育自学考试电工与电子技术试题课程代码：02187一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1. 题1图的I 为( A. 0A B. 1A C. 2A D. 4A2. 对于有6条支路4个节点的电路，基尔霍夫电压定律可列的独立方程数为( ) A. 2个 B. 3个C. 4个D. 5个3. 正弦电压u(t)=2sin(314t-45°)V ，有效值相量表示为( ) A. 2/-45° V B. 2/45° V C. 2/45° VD. 2/-45° V4. 题4图电路的戴维南等效电路为( )5.题5图中，u(t)与i(t)的关系为( )A. i(t)=C dt t du )(B. i(t)=-C dt t du )( C. u(t)=Cdt t di )(D. u(t)=-Cdtt di )(6.题6图中，已知Z1的P=1W，则Z2的Q为( )A. 1varB. 0varC. 2varD. 4var7. 题7图中ab端的等效阻抗为( )A. (1+j)ΩB. (1-j2)ΩC. (1-j)ΩD. (1+j2)Ω8. 题8图的U是( )A. 2VB. -2VC. 4VD. -4V9. 用来确定磁场与电流之间关系的辅助物理量是( )A. 磁感应强度B. 磁场强度C. 磁动势D. 磁导率10. 磁通的单位是( )A. TB. A/mC. WbD. H/m11. 可用于制造电机铁芯的材料是( )A. 硅钢片B. 碳钢C. 铝镍钴合金D. 硬磁铁氧体12. 已知变压器的满载电压为220V，其空载电压一般为( )A. 210～220VB. 220～233VC. 227～233VD. 220～227V13. 三相异步电动机的反接制动和能耗制动相比较，其制动电流和制动速度一般是( )A. 制动电流大、制动速度慢B. 制动电流大、制动速度快C. 制动电流小、制动速度快D. 制动电流小、制动速度慢14. 可用于操作者发控制信号的电器是( )A. 按钮B. 行程开关C. 熔断器D. 热继电器15. 中间继电器中的常开触头图形符号是( )16. 电工仪表准确度有( )A. 0.1级、0.5级B. 0.2级、0.3级C. 0.4级、1.0级D. 2级、2.5级17. 题示逻辑状态表对应的逻辑关系式是( )A. F=ABB. F=ABC. F=A+BD. F=BA18. J-K触发器为0态的条件是( )A. J=0、K=0B. J=0、K=1C. J=1、K=0D. J=1、K=119. 可控RS触发器，S=1，R=0，则输出为( )A. 不变B. 0C. 1D. 不定20. 在P型和N型半导体中多数载流子分别是( )A. 电子、电子B. 空穴、空穴C. 电子、空穴D. 空穴、电子二、填空题(本大题共10小题，每小题1分，共10分)请在每小题的空格中填上正确答案。

全国2009年4月高等教育自学考试

全国2009年4月高等教育自学考试电力电子变流技术试题课程代码：02308一、单项选择题（本大题共10小题，每小题1分，共10分）在每小题列出的四个备选项中只有一个是符合题目要求的。

请将其代码填写在题后的括号内。

错选、多选或未选，均无分。

1.在直流升压斩波电路中，已知电源电压U d =12V ,导通比K t =1/3,则负载电压U o =（）A ．4VB ．18VC ．36VD ．48V2.三相全控桥式整流电路中，晶闸管触发电路包括同步信号发生器、脉冲整形、功率驱动和（）A.驱动电路B.逆变电路C.移相控制电路D.整流电路3.功率晶体管的安全工作区由（）A.2条曲线限定B.3条曲线限定C.4条曲线限定D.5条曲线限定4.三相全控桥式整流电路，共阳极组晶闸管触发脉冲间隔依次互差（）A.60°B.90°C.120°D.180°5.单相全控桥式整流电路，设变压器二次侧电压有效值为U 2，则晶闸管承受最大反向电压为（） A 2U 22 B.U 2 C.2U 2 D.2U 36.在单相半控桥式无续流二极管带阻感性负载整流电路中，晶闸管的移相范围是（）A.0°～90°B.0°～120°C.0°～180°D.90°～180°7.逆导晶闸管是将大功率二极管与何种器件集成在一个管芯上而成（）A.大功率三极管B.逆阻型晶闸管C.双向晶闸管D.可关断晶闸管8.功率晶体管GTR 从高电压小电流向低电压大电流跃变的现象称为（）A.一次击穿B.反向截止C.临界饱和D.二次击穿9.当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在（）A.导通状态B.不定C.饱和状态D.关断状态10.下面给出的四个电力半导体器件中，哪个是全控型电力半导体器件（）A.二极管B.晶闸管C.功率晶体管D.逆导晶闸管二、填空题（本大题共15小题，每小题1分，共15分）请在每小题的空格中填上正确答案。

电工基础知识考试题及答案.doc

维修电工考试题一：选择题（每题2分，共40分）1、电流互感器二次绕组不允许( )。

A、接地B、短路C、开路2、配线过程中，当需要把铜导线和铝导线压接在一起时，必须采用( )。

A、锔连接管B、铝连接管C、铜铝连接管D、三种都可以3、造成交流接触器线圈过热而烧毁的原因是( )。

A、电压过高B、电压过低C、线圈短路D、以上原因都有可能4、各断路器的配合中，电路上一级的熔断时间应为下一级熔断器的( )以上。

A、一倍B、二倍C、三倍D、四倍5、触电伤害的程度与触电电流的路径有关，对人最危险的触电电流路径是( )。

A、流过手指B、流过下肢C、流过心脏6、热继电器可作为电动机的（）。

A、短路保护B、过载保护C、失压保护D、过压保护7、HL-25穿心型电流互感器，当被测导线在电流互感器孔中穿过时，其变化为600/5A；若被测导线在孔中穿绕了三次，则此时变比是（）。

A.600/5A B、300/5A C、200/5A D、100/5A8、凡接到任何违反电器安全工作规程制度的命令时应( )。

A．考虑执行B、部分执行C、拒绝执行9、设三相异步电动机额定电流In=l0A，进行频繁的带负载起动，熔断体的额定电流应选( )。

A．10A B、15A C、50A D、25A10、改变单相异步电动机的旋转方向的方法是（）。

A、将火线与地线对调B、将定子绕组的首尾对调C、将启动绕组与运行绕组对调11、通过额定电流时热继电器不动作，如果过载时能脱扣，但不能再扣，反复调节仍是这样，则说明( )。

A．热元件发热量太小B．热元件发热量太大C．双金属片安装方向反了 D.热元件规格错了12、普通功率表在接线时，电压线圈和电流线圈的关系是( )。

A．电压线圈必须在电流线圈的前面B．电压线圈必须接在电流线圈的后面C．视具体情况而定13、指针万用表的优劣，主要看（）。

A．灵敏度高低 B.功能多少C．量程大小D、是否能测电容14、一台三相异步电动机，其铭牌上标明额定电压为220／380V，其接法应是( )。

电工技术基础考试题(含答案)

电工技术基础考试题（含答案）一、单选题（共30题，每题1分，共30分）1.40Ω的电阻和感抗为30Ω电感并联接在正弦交流电路中，电路的无功功率为480var，则电路的视在功率为()。

A、1000VAB、866VAC、800VAD、600VA正确答案：D2.当电路中电流的参考方向与电流的实际方向相同时，该电流()。

A、有时是正值,有时是负值B、无法确定是正值或负值C、一定是正值D、一定是负值正确答案：C3.要使电流表的量程扩大3倍，所并联的分流电阻应为内阻的()倍。

A、1/（n-1）B、1/（n+1）C、（n-1）D、（n-1）正确答案：A4.一阶电路全响应的三要素是指待求响应的()。

A、初始值、暂态值和时间常数B、稳态值、初始值和时间常数C、时间常数、最大值和时间常数D、以上都不对正确答案：B5.瞬变过程的三要素分析法只适用于()。

A、二阶直流电路B、二阶交流电路C、一阶交流电路D、一阶直流电路正确答案：D6.耦合线圈的自感L1和L2分别为2H和8H.则互感M最大不能超过()。

A、8HB、6HC、4HD、16H正确答案：C7.戴维南等效电路中的等效电阻等于有源二端网络的()。

A、除源后的入端电阻B、等效前两端电阻C、电源内阻D、外电路电阻正确答案：A8.在Y-△变换公式中，下列说法正确的是()。

A、分子为Y形中三个电阻之差B、分子为Y形中三个电阻的两两乘积之和C、分母为Y形中与之对应两节点无关的电阻之积D、分母为Y形中与之对应两节点无关的电阻之差正确答案：B9.三相四线制供电线路中，三相负载接近对称负载，中线上的电流()。

A、不变B、越大C、不确定D、越小正确答案：D10.Y-Δ起动，Y形接线是Δ形接线时电流的()倍。

A、1/15B、3C、1/3D、15正确答案：C11.40Ω的电阻和容抗为30Ω电容串联接在正弦交流电路中，电路的无功功率为120var，则电路的视在功率为()。

A、150VAB、200VAC、180VAD、168VA正确答案：B12.三相电路中线电压为250V，线电流为400A，则三相电源的视在功率是()。

电工技术基础知识(试题含答案)

温馨提示：本套试卷为电工精选题库，总共200道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（单选题100道，多选题50道，判断题50道）一、单选题(共计100题,每题1分)1.示波器中的示波管采用的屏蔽罩一般用( )制成。

A.铜B.铁C.塑料D.坡莫合金答案:D2. 接地线应用多股软裸铜线,其截面积不得小于( )m㎡。

A.25B.10C. 6答案:A3. 测量绝缘电阻前检查兆欧表能否正常工作，将兆欧表水平放置，空摇兆欧表手柄，指针应迅速指向( )位A.“oo”B.“o”C.中间位置D.任何位置答案:A4. 2000kW以下的电动机,假如( )灵敏度不能满意要求时,也可选用电流纵差动维护替代。

A.过负荷维护B.电流速断维护C.纵差动维护答案:B5. 在遇到高压线断落地面时，导线断落点( )米内禁止人员进入。

A.8B.10C.20D.40答案:C6. 万用表实质是是一个带有整流器的( )仪表。

A.磁电式B.电磁式C.电动式答案:A7. 合上电源开关,熔丝立即烧断,则线路( )。

A.短路B.漏电C.电压太高答案:A8. 应用于自感作用的电感线圈主要用于( )等电路。

A.滤波器.振荡电路.去耦B.滤波电路.耦合电路.消磁电路C.振荡电路.放大电路D.滤波电路.放大电路答案:A9. 充电设施运维中特殊巡视是指对于已投运充电站进行( )性巡视工作。

A.周期B.非周期C.定期D.非定期答案:B10. 电压互感器工作时相当于一台空载运行的( ).A.升压变压器B.降压变压器C.升压变压器答案:B11. 当线圈中的磁通减小时，感应电流产生的磁通与原磁通方向( )。

A.正比B.反比C.相反D.相同答案:D12. 基建工地施工(包括施工照明用电，其电费计价种类属于( )。

A.住宅电价;B.非工业电价;C.临时电价;D.商业电价;答案:B13. SF6断路器是用( )作为绝缘介质和灭弧介质。

A.液态SF6B.SF6气体C.SF6分解的低氟化硫答案:B14. 功率的单位换算，正确的是( )。

电工自考试题及答案

电工自考试题及答案一、单项选择题（每题1分，共10分）1. 电流的单位是（）。

A. 伏特B. 安培C. 瓦特D. 欧姆答案：B2. 在三相交流电路中，线电压与相电压的关系是（）。

A. 相等B. 相电压的√3倍C. 线电压的√3倍D. 2倍答案：B3. 电阻串联时，总电阻与各个电阻之间的关系是（）。

A. 等于各个电阻之和B. 等于各个电阻之积C. 等于各个电阻之差D. 无法确定答案：A4. 下列哪种材料是半导体材料（）。

A. 铁B. 铝C. 硅D. 铜答案：C5. 一个电容器的电容为10μF，其带电状态存储的电荷量为20C，那么电容器两端的电压是（）。

A. 2VB. 5VC. 10VD. 20V答案：A6. 变压器的原边电压为220V，副边电压为110V，那么变压器的匝数比为（）。

A. 1:1B. 1:2C. 2:1D. √2:1答案：C7. 星-三角变换中，星形连接的线电流是三角形连接线电流的（）。

A. 1/√3倍B. √3倍C. 2倍D. 1/2倍答案：A8. 电路发生短路时，电路中的电流将会（）。

A. 增大B. 减小C. 不变D. 先增大后减小答案：A9. 测量交流电路中的电流时，应该使用（）。

A. 直流电流表B. 交流电流表C. 万用表D. 欧姆表答案：B10. 交流电的频率是指（）。

A. 每秒电流方向改变的次数B. 每秒电压方向改变的次数C. 每秒电流和电压方向改变的次数D. 每秒电能产生的总量答案：C二、多项选择题（每题2分，共10分）11. 以下哪些元件属于纯电阻元件（）。

A. 电炉丝B. 电解电容器C. 电感器D. 白炽灯答案：A D12. 三相交流电的功率计算公式有（）。

A. P = UIcosφB. P = √3UIcosφC. P = I²RD. P = √3U²/R 答案：A B13. 电磁感应的条件包括（）。

A. 闭合电路B. 磁场强度C. 导体运动D. 磁场变化答案：A C D14. 以下哪些因素会影响电容器的电容大小（）。

自考电工与电子技术试题及答案

自考电工与电子技术试题及答案一、单项选择题1. 电路的基本组成部分包括（）A. 电源B. 电阻C. 电感D. 所有以上选项答案：D2. 在交流电路中，电流和电压的相位关系是（）A. 同相B. 反相C. 无固定相位关系D. 相位差为90度答案：C3. 以下哪种元件不是半导体材料（）A. 硅B. 锗C. 砷化镓D. 石墨答案：D4. 一个电容器的电容为10μF，其带电电压为50V，电容器存储的电荷量是（）A. 0.5CB. 1CC. 500CD. 250C答案：A5. 三相交流电的相电压是（）A. 220VB. 380VC. 110VD. 无法确定答案：D二、判断题1. 串联电路中，总电阻等于各个电阻之和。

（对）2. 并联电路中，总电流等于各个分支电流之和。

（对）3. 欧姆定律只适用于直流电路。

（错）4. 电感元件在交流电路中会产生滞后于电流的电压。

（对）5. 电容器在直流电路中相当于断路。

（对）三、简答题1. 简述电磁感应的原理。

答：电磁感应是指在变化的磁场中，导体中会产生电动势的现象。

当导体周围的磁场发生变化时，会在导体中激发出电动势，从而产生电流。

这是法拉第电磁感应定律的基本原理。

2. 什么是三相交流电？它有哪些优点？答：三相交流电是由三个频率相同、幅值相等、相位相差120度的正弦波电压组成的电力系统。

它的优点包括：提供更平稳的功率输出，减少电压波动；比单相系统更高效，因为三相电机没有单相电机中的旋转磁场问题；可以提供更大的功率，适用于工业用途。

四、计算题1. 一个RL串联电路，电阻R=10Ω，电感L=0.5H，接在频率为50Hz 的交流电源上。

求电路的总阻抗、电流的有效值和功率因数。

答：首先计算感抗XL：XL = 2πfL = 2π(50)(0.5) = 157.08Ω电路的总阻抗Z总= √(R^2 + XL^2) = √(10^2 + 157.08^2) = 157.34Ω假设电源电压有效值为220V，则电流的有效值I = U/Z总 =220/157.34 ≈ 1.4A电路的功率因数cosφ = R/Z总= 10/157.34 ≈ 0.064五、论述题1. 论述在现代工业自动化系统中，可编程逻辑控制器（PLC）的重要性。

电工与电子技术(自考试题)

全国高等教育自学考试电工与电子技术试题一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.题1图所示的二端网络中，电压源US 所在支路电流为（）A.I ＝-I SB.I=s 12U R +R -I S C.I=s 12U R +R D.I=I S (R 1+R 2)2.题2图所示电路，对外电路来说可以等效为（）A.理想电压源E 与电阻R 串联B.理想电流源I S 与电阻R 并联C.理想电压源ED.理想电流源I S3.题3图所示电路中，A 点电位等于（）A.5VB.-1VC.1VD.2V4.题4图所示的电路中，电压U AB ＝（）A.4VB.3VC.2VD.-2V5.已知某正弦交流电压的初相位是45°，t ＝0时刻u(0)＝20V ，f=50Hz ，则其正确的瞬时表达式为（）°)VB.u=20sin(50t+45°)VC.u=20sin(314t+45°)V°)V6.对题6图所示电路所写关系式正确的为（） A.cU I=R-jXB.c U I=R+jXC.D.c u I=R+X 7.在RLC 串联的正弦交流电路中，当X L >X C 时，则总电压u 与总电流i 的关系为（）A.u 超前iB.u 滞后iC.u 与i 同相D.u 与i 反相8.感性负载并联电容提高功率因数后，该负载消耗的有功功率将（）A.减小B.增大C.不变D.与并联电容大小有关9.三相四线制供电系统中，电源线电压与相电压的相位关系为（）A.相电压超前相应的线电压60°B.线电压超前相应的相电压120°C.线电压滞后相应的相电压30°D.相电压滞后相应的线电压30°10.异步电动机起-停控制电路中，热继电器具有______作用。

自考电工原理试题及答案

自考电工原理试题及答案一、单项选择题（每题1分，共10分）1. 电路的基本组成部分包括（）。

A. 电源B. 负载C. 连接导线D. 以上都是答案：D2. 欧姆定律的数学表达式是（）。

A. V = IRB. V = I/RC. P = IVD. P = V^2/R答案：A3. 在纯电阻电路中，电流与电压的关系是（）。

A. 正比B. 反比C. 无关D. 非线性关系答案：A4. 下列哪个不是安全用电的原则？（）A. 不接触低压带电体B. 不靠近高压带电体C. 湿手操作开关D. 遵守操作规程答案：C5. 三相交流电的相序是（）。

A. U-V-WB. V-W-UC. W-U-VD. U-W-V答案：A6. 变压器的原副线圈的电压比与匝数比的关系是（）。

A. 正比B. 反比C. 无关D. 非线性关系答案：A7. 电流的单位是（）。

A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）答案：B8. 电阻并联时，总电阻的大小与各分电阻的关系是（）。

A. 等于各分电阻之和B. 等于各分电阻之积的倒数C. 小于各分电阻中最小的电阻D. 大于各分电阻中最大的电阻答案：B9. 下列哪个不是电能的计算公式？（）A. W = UItB. W = P * tC. W = V^2/R * tD. W = I^2 * R * t答案：C10. 交流电的有效值与最大值的关系是（）。

A. 相等B. 有效值是最大值的1/√2倍C. 有效值是最大值的√2倍D. 无法确定答案：B二、判断题（每题1分，共5分）1. 电容器在直流电路中相当于断路。

（对）2. 电感器在交流电路中会产生感抗。

（对）3. 串联电路中总电阻等于各部分电阻之和。

（对）4. 电流通过导体产生的热量与电流的平方成正比。

（对）5. 三相交流电可以产生旋转磁场。

（对）三、简答题（每题5分，共10分）1. 简述电磁感应的条件。

答：电磁感应的条件包括：（1）电路必须是闭合的；（2）导体必须在磁场中做切割磁力线的运动。

自学电工考试试题及答案

自学电工考试试题及答案一、单选题（每题2分，共10题，满分20分）1. 电流的单位是安培，电压的单位是伏特，那么电阻的单位是欧姆。

（对/错）答案：对2. 交流电路中，电流的频率为50Hz，周期为多少秒？A. 0.02秒B. 0.2秒C. 20秒D. 0.01秒答案：A3. 以下哪种材料不适合用作绝缘体？A. 橡胶B. 玻璃C. 铜D. 陶瓷答案：C4. 电路中，串联电阻的总电阻等于各个电阻之和。

（对/错）答案：对5. 电路中，如果电流为2安培，电阻为5欧姆，根据欧姆定律，电压是多少伏特？A. 10伏特B. 5伏特C. 2伏特D. 0.4伏特答案：A二、多选题（每题3分，共5题，满分15分）6. 以下哪些因素会影响电路的电阻？A. 材料B. 温度C. 长度D. 横截面积答案：A、B、C、D7. 三相电路中，以下哪些是正确的？A. 星形接法B. 三角形接法C. 线电压等于相电压D. 线电流等于相电流答案：A、B8. 以下哪些是安全用电的基本要求？A. 不私拉乱接电线B. 不使用破损的电线和电器C. 电器设备不超负荷运行D. 电器设备不防水答案：A、B、C9. 以下哪些是电路中常用的保护元件？A. 熔断器B. 继电器C. 过载保护器D. 断路器答案：A、C、D10. 以下哪些是电磁感应现象的应用？A. 发电机B. 变压器C. 电动机D. 电磁铁答案：A、B三、判断题（每题1分，共5题，满分5分）11. 电路中的功率等于电压乘以电流。

（对/错）答案：对12. 并联电路中，总电阻等于各个电阻的倒数之和的倒数。

（对/错）答案：对13. 交流电路中的有效值等于峰值除以根号2。

（对/错）答案：对14. 电容器在直流电路中相当于开路。

（对/错）答案：对15. 电感器在交流电路中相当于短路。

（对/错）答案：错四、填空题（每题2分，共5题，满分10分）16. 电路中，电阻的单位是______。

答案：欧姆17. 电路中，电感的单位是______。
