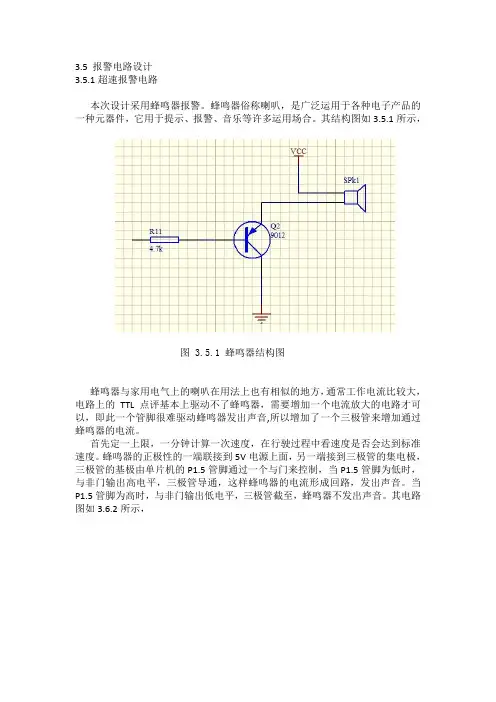

3.5 报警电路设计3.5.1超速报警电路本次设计采用蜂鸣器报警。
蜂鸣器俗称喇叭，是广泛运用于各种电子产品的一种元器件，它用于提示、报警、音乐等许多运用场合。
其结构图如3.5.1所示，图 3.5.1 蜂鸣器结构图蜂鸣器与家用电气上的喇叭在用法上也有相似的地方，通常工作电流比较大，电路上的TTL点评基本上驱动不了蜂鸣器，需要增加一个电流放大的电路才可以，即此一个管脚很难驱动蜂鸣器发出声音,所以增加了一个三极管来增加通过蜂鸣器的电流。
首先定一上限，一分钟计算一次速度，在行驶过程中看速度是否会达到标准速度。
蜂鸣器的正极性的一端联接到5V电源上面，另一端接到三极管的集电极，三极管的基极由单片机的P1.5管脚通过一个与门来控制，当P1.5管脚为低时，与非门输出高电平，三极管导通，这样蜂鸣器的电流形成回路，发出声音。
当P1.5管脚为高时，与非门输出低电平，三极管截至，蜂鸣器不发出声音。
其电路图如3.6.2所示，图 3.6.2 超速报警电路图3.5.2 防盗报警电路随着电动车进入千家万户的同时，其失盗率也在连年攀升，给使用者带来了很大的经济损失，为解决广大电动车使用者的后顾之忧，现设计一套基于单片机的防盗报警器。
本设计防盗部分同样采用蜂鸣音报警接口电路设计，通过MCS-51的1根口线经驱动器驱动蜂鸣器发声。
压电式蜂鸣器约需10mA的驱动电流，可以使用TTL系列集成电路7406或7407低电平驱动或者可以使用1个晶体管驱动。
本项目采纳后者进行设计。
如图3.6.3所示，设定时间5s之外，超过5s的就会发生警报。
P1.7接晶体管基极输入端。
当P1.7输出高电平时，晶体管导通，压电蜂鸣器两端获得约+5V 电压而鸣叫；当P1.7输出低电平，晶体管截至，蜂鸣器停止发音。
如果想要发出更大的声音，可采用功率大的扬声器作为发生器件，这时需用相应的功率驱动器。
图3.6.3 防盗报警电路图。
