综合布线工具介绍
综合布线系统施工常用工具及材料
2020/12/13
综合布线系统施工常用工具及材料
•课题1 综合Leabharlann 线施工常用工具•2.1.1 常用布线工具 •2.1.2 常用测试工具 •2.1.3 布线备件和工具
•返回
综合布线系统施工常用工具及材料
•2.1.1 常用布线工具 • 在进行综合布线时要用到许多专用工具，如果工具 选用恰当，不但能使布线工作顺利进行，还可极大的 提高工作效率，同时保证布线的高质量和规范性。
• 对于双绞线(无论是屏蔽、非屏蔽)，用户最关心 的是影响其传输效果的几个性能指标：衰减、近端串 扰、特性阻抗、分布电容、直流电阻等。
• 计算机网络综合布线使用第3、4、5、超5类、6类。
• 3类：用于语音传输及最高传输速率为10Mbps的数据传输， 目前已基本淘汰。 • 4类：用于语音传输和最高传输速率16Mbps的数据传输。 • 5类：用于语音传输和最高传输速率为100Mbps的数据传输， 是构建10M/100M局域网的主要通信介质。 • 超5类：用于语音传输和最高传输速率为155Mbps的数据传 输。与普通5类双绞线相比，超5类双绞线在传送信号时衰减更小， 抗干扰能力更强，是目前使用最广泛的类型。 • 6类：可以传输语音、数据和视频，足以应付未来高速和多 媒体网络的需要。
综合布线系统施工常用工具及材料
•（2） DSP-4000 • DSP-4000数字电缆测试仪是专用于六类线和光 纤布线系统的高性能测试工具
•Fluke DSP-4000数字线缆测试仪
综合布线系统施工常用工具及材料
•DSP-4000电缆测试仪的主要特点有：
•1） 全面超越Cat5、Cat5E和Cat6的规范要求； •2） 采用新的专用6类连接器； •3） 可测直至350MHz的高性能电缆，返回NEXT、ELFEXT、PSNEXT、 衰减、ACR、回波损耗等参数的详细结果； •4） 非常快的测试速度；完整的双向测试只需大约10秒钟； •5） 自动诊断线缆故障、以图形和文本的方式显示测试结果； •6） 可在10BASE-T和100BASE-TX以太网系统中检测网络流量，监测双 绞线的脉冲噪声，定位HUB端口连接以及确定HUB端口支持的标准； •7） 在主机和远端之间提供内置对讲模式用于进行双向语音通信。
综合布线_第2章_综合布线工程常用器材
打印型电缆标签
11
数据
12
数据
13
14
语音
15
语音
手持式标签打印机和台式自动号码烫印机
2.4 综合布线常用设备
2.4.1 2.4.2 2.4.3 2.4.4 2.4.5 2.4.6 机柜 电气保护设备 电话交换机 网络集线器 计算机网络交换机 路由器
2.4.1 机柜
机柜(Rack)广泛应用于综合布线产品、计 算机网络设备、通信器材和电子设备的叠放。 机柜具有增强电磁屏蔽、削弱设备工作噪音和 减少设备占地面积的优点。19in标准机柜是最 常见的一种机柜。标准机柜的结构比较简单， 主要包括基本框架、内部支撑系统、布线系统 和通风系统。
2.1.1 双绞线
1. 双绞线的概念 2. 双绞线的性能指标 3. 超五类、六类、七类双绞线布线系统 4. 双绞线及双绞线电缆的标识 5. 双绞线的安装
2.1.2 RJ-45接头
1. RJ-45接头 2. RJ-45接头的结构与线对(568-A与针对 , 568B与针对 ) 3. RJ-45接头的分类 4. RJ-45接头的性能 5. 双绞线RJ-45接头的制作
第2章 综合布线工程 常用器材
2.1 2.2 2.3 2.4 2.5 综合布线常用的电缆器材 综合布线常用的光缆器材 综合布线常用的其他材料 综合布线常用设备 布线测试仪器及安装工具
2.1 综合布线常用的电缆器材
2.1.1 2.1.2 2.1.3 2.1.4 2.1.5 2.1.6 2.1.7 双绞线 RJ-45接头 RJ-45 模块 配线架 线缆管理器 面板及安装盒 跳线
2.2.2 光纤连接器
1. 光纤连接器概念 2. 光纤连接器的分类 综合布线领域应用最多的光纤连接器是以 2.5mm陶瓷插针为主的FC、ST和SC型。 3. 光纤连接器的性能
8种综合布线施工中所使用到的工具
8种综合布线施工中所使用到的工具文章标题：深度探析8种综合布线施工中所使用到的工具导语：综合布线施工是建立稳定可靠、高效快速的网络基础设施的重要环节。
在这一过程中，使用合适的工具不仅可以提高施工效率，还能保证工程质量。
本文将从深度和广度两个方面，全面评估并探讨综合布线施工中所使用到的8种常见工具。
1. 网线剥皮器网线剥皮器作为综合布线施工的基础工具之一，其用途是剥去网线外皮，以将线芯暴露出来。
在使用过程中，注意选择适宜的剥皮范围，避免损坏线芯。
2. 钳工剪刀钳工剪刀是常用的剪线工具，适用于快速剪断细线缆。
其刀刃锋利，并具备防滑柄设计，方便使用。
3. 测距仪在综合布线施工中，测距仪用于测量线缆的长度和距离。
准确的测距结果可以有效地帮助施工人员规划线缆布置路径。
4. 圆孔钻和配套工具圆孔钻是用于打孔的重要工具。
其可根据不同需要选择不同规格的钻头，便于施工人员在墙壁、天花板等不同位置打孔布线。
5. 测试仪器综合布线施工后，测试仪器用于检测布线质量。
常见的测试仪器包括信号测试仪、时域反射仪等。
通过对信号传输和反射的检测，可以准确评估布线质量。
6. 首端工具综合布线施工中的首端工具用于连接网线与设备端口。
常见的首端工具有插头压接钳、插头、连接器等。
在选择使用时，要注意与网线规格的匹配，以保证连接质量。
7. 模块化插座模块化插座是综合布线中的重要组成部分。
它具有灵活、模块化的特点，可根据需求安装不同功能的插座，实现多种设备的连接。
8. 电缆固定器在综合布线过程中，电缆固定器用于固定和整理线缆。
它能够有效防止线缆在布线过程中松动或交织，提高布线的整齐程度。
总结与回顾：综合布线施工中所使用到的8种工具是网线剥皮器、钳工剪刀、测距仪、圆孔钻和配套工具、测试仪器、首端工具、模块化插座和电缆固定器。
这些工具在布线施工的不同环节起到不可或缺的作用。
用户可以根据具体需求选择和使用这些工具，以确保施工的高质量和高效率。
个人观点和理解：在综合布线施工中，合适的工具选择和使用对于工程的成功实施起到至关重要的作用。
综合布线施工常用工具和材料清单
综合布线施工常用工具和材料清单
1.综合布线施工中常用材料
网络工程施工过程中需要许多的施工材料，这些材料有的必须在开工前准备好，有的可以在工程过程中准备。
光缆、双绞线、信息插座、信息模块、配线架、交换机、Hub、服务器、UPS、桥架、机柜等接插件和设备等都要落实到位，确定具体的到货时间和送货地点。
不同规格的塑料线槽、金属线槽、PVC防火管、蛇皮管、螺丝等辅料。
2.综合布线施工中常用施工工具
选择各种工具。
依据项目选择的标准，选择打线钳、压线钳、剥线钳、螺丝刀、剪线钳、测试仪器、冲击钻、开孔器等。
综合布线施工常用电动工具和设备
综合布线施工常用电动工具和设备综合布线管槽系统的施工工具很多，下面介绍一些常用的电动工具和设备，对简单电工和五金工具只列出名称。
1、电工工具箱电工工具箱是布线施工中必备的工具,它一般应包括有以下工具:钢丝钳、尖嘴钳、斜口钳、剥线钳、一字螺丝批、十字螺丝批、测电笔、电工刀、电工胶带、活扳手、呆扳手、卷尺、铁锤、凿子、斜口凿、钢锉、钢锯、电工皮带、工作手套等。
工具箱中还应常备诸如：水泥钉、木螺丝、自攻螺丝、塑料膨胀管、金属膨胀栓等小材料。
见图3-39。
2、线盘在施工现场特别是室外施工现场，由于施工范围广，不可能随地都能取到电源，因此要用长距离的电源线盘接电，线盘长度有20米、30米、50米等型号。
见图3-40。
3、五金工具(1)线槽剪线槽剪是PVC线槽专用剪，剪出的端口整齐美观。
见图3-41。
(2)台虎钳台虎钳是中小工件的锯割、凿削、锉削时的常用夹持工具之一。
顺时针摇动手柄，钳口就会将工件(如钢管)夹紧;反时针摇动手柄，就会松开工作，如图3-42所示。
做Ⅱ形横担锯割角钢，可用台虎钳夹持角钢。
锯割时，握锯弓氢手的右手施力，左手压力不要过大(主要是扶正锯架)。
锯割时的往复运行有直线往复和摆动式操作两种，一般都有是略微抬起一些，身体回到原来的位置。
但无论是哪种姿势，在锯割的过程中，要始终保持锯缝的平直。
较厚的工件(如圆钢、工字钢)一般采用远起锯。
起锯角不宜超过15°。
太大，起锯不易平稳;太小，不易切入工件。
对于薄型工件(如薄钢板、绝缘板)宜近起锯。
起锯角不宜超过15°。
起锯时，为了保证切点准确，可用拇指指甲导引锯条。
锯割金属条料、扁钢、角钢和槽钢时，应尽可能从厚面锯割下去，以增加锯条使用有效长度，避免锯齿被勾住而崩断。
(3)梯子安装管槽及进行布线拉线工序时，常常需要登高作业。
常用的梯子有直梯和人字梯两种。
直梯多用于户外登高作业，如搭在电杆上和墙上安装室外光缆;后者通常用于户内登高作业，如安装管槽、布线拉线等。

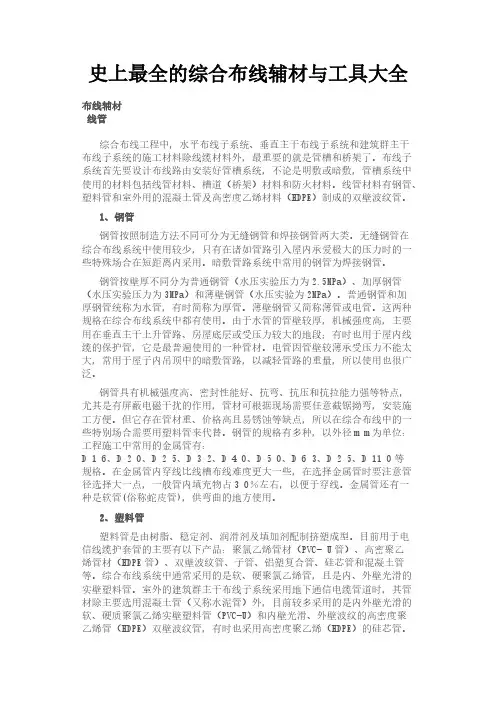

史上最全的综合布线辅材与工具大全
钢管按照制造方法不同可分为无缝钢管和焊接钢管两大类。无缝钢管在 综合布线系统中使用较少，只有在诸如管路引入屋内承爱极大的压力时的一 些特殊场合在短距离内采用。暗敷管路系统中常用的钢管为焊接钢管。
钢管按壁厚不同分为普通钢管（水压实验压力为 2.5MPa）、加厚钢管 （水压实验压力为 3MPa）和薄壁钢管（水压实验为 2MPa）。普通钢管和加 厚钢管统称为水管，有时简称为厚管。薄壁钢管又简称薄管或电管。这两种 规格在综合布线系统中都有使用。由于水管的管壁较厚，机械强度高，主要 用在垂直主干上升管路、房屋底层或受压力较大的地段；有时也用于屋内线 缆的保护管，它是最普遍使用的一种管材。电管因管壁较薄承受压力不能太 大，常用于屋子内吊顶中的暗敷管路，以减轻管路的重量，所以使用也很广 泛。
2、塑料管
塑料管是由树脂、稳定剂、润滑剂及填加剂配制挤塑成型。目前用于电 信线缆护套管的主要有以下产品：聚氯乙烯管材（PVC- U 管）、高密聚乙 烯管材（HDPE 管）、双壁波纹管、子管、铝塑复合管、硅芯管和混凝土管 等。综合布线系统中通常采用的是软、硬聚氯乙烯管，且是内、外壁光滑的 实壁塑料管。室外的建筑群主干布线子系统采用地下通信电缆管道时，其管 材除主要选用混凝土管（又称水泥管）外，目前较多采用的是内外壁光滑的 软、硬质聚氯乙烯实壁塑料管（PVC-U）和内壁光滑、外壁波纹的高密度聚 乙烯管（HDPE）双壁波纹管，有时也采用高密度聚乙烯（HDPE）的硅芯管。
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，力根保通据护过生高管产中线工资敷艺料设高试技中卷术资配0料不置试仅技卷可术要以是求解指，决机对吊组电顶在气层进设配行备置继进不电行规保空范护载高高与中中带资资负料料荷试试下卷卷高问总中题体资，配料而置试且时卷可，调保需控障要试各在验类最；管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况中卷下，安与要全过加，度强并工看且作护尽下关可都于能可管地以路缩正高小常中故工资障作料高；试中对卷资于连料继接试电管卷保口破护处坏进理范行高围整中，核资或对料者定试对值卷某，弯些审扁异核度常与固高校定中对盒资图位料纸置试，.卷保编工护写况层复进防杂行腐设自跨备动接与处地装理线置，弯高尤曲中其半资要径料避标试免高卷错等调误，试高要方中求案资技，料术编试交写5、卷底重电保。要气护管设设装线备备置敷4高、调动设中电试作技资气高，术料课中并中3试、件资且包卷管中料拒含试路调试绝线验敷试卷动槽方设技作、案技术，管以术来架及避等系免多统不项启必方动要式方高，案中为；资解对料决整试高套卷中启突语动然文过停电程机气中。课高因件中此中资，管料电壁试力薄卷高、电中接气资口设料不备试严进卷等行保问调护题试装，工置合作调理并试利且技用进术管行，线过要敷关求设运电技行力术高保。中护线资装缆料置敷试做设卷到原技准则术确：指灵在导活分。。线对对盒于于处调差，试动当过保不程护同中装电高置压中高回资中路料资交试料叉卷试时技卷，术调应问试采题技用，术金作是属为指隔调发板试电进人机行员一隔，变开需压处要器理在组；事在同前发一掌生线握内槽图部内纸故，资障强料时电、，回设需路备要须制进同造行时厂外切家部断出电习具源题高高电中中源资资，料料线试试缆卷卷敷试切设验除完报从毕告而，与采要相用进关高行技中检术资查资料和料试检，卷测并主处且要理了保。解护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
综合布线工具介绍
综合布线工程的现场施工,分为线缆（光纤）布放、线缆（光纤）剪裁、线缆（光纤)终端加工、验证及验收认证。
在工程建设每个环节均应使用适当的工具和检测设备，以保证施工质量，从而确保网络运行效果。
一、安装施工的基本要求1．综合布线系统必须按照《建筑与建筑群综合布线系统工程验收规范》(GB/T50312—2000）中的有关规定进行安装施工。
2．如遇规范中未包括的内容，可按《建筑与建筑群综合布线系统工程设计规范》（GB/T50311-2000)中规定执行.3．综合布线的建筑群主干布线子系统的施工与本地电话网路相关,因此，要遵循《本地电话网用户线路工程设计规范》（YD5006-2003）等标准的规定。
4．工程中的线缆类型和性能、布线部件的规格级质量应符合《大楼通信综合布线系统第1－3部分》（YD/T926、1－3－2001）等规范或设计文件的规定.5．布线工程不能影响房屋建筑结构强度，不影响内部装修美观要求,不降低其他系统功能和妨碍用户通道通畅。
6．施工现场要有技术人员监督、指导。
7．标记必须清晰、有序。
8．对布设完毕的线路，必须进行检查。
9．要布设一些备用线.10．高低压线必须分开布设。
11。
施工不损坏其他地上、地下管线或结构物。
以下围绕整个布线作业过程，做详细讲解一、施工工具及设备综合布线工具有分为布放、剪裁、终端加工、测试仪器等1．牵引线与弯管器建筑与建筑群综合布线系统工程设计与验收规范（GB/T50311—2000,GB/T50312-2000）要求：“配线子系统电缆宜穿管或沿金属电缆桥架敷设。
"同时应注意以下问题：⏹管线采用的材质⏹管线布设方式⏹管线的弯曲半径⏹管线的利用率（1）弯管器上海BIZIDEAL公司铝合金弯管器采用带有刻度标记的手动弯管器，即经济又可靠，调整曲率形状极为方便、准确。
在综合布线工程中如果使用钢管进行线缆安装，就要解决钢管的弯曲问题.先将管子需要弯曲的部位的前段放在弯管器内，焊缝放在弯曲方向背面或侧面，以防管子弯扁，然后用脚踩住管子，手板弯管器进行弯曲,并逐步移动弯管器，便可得到所需要的弯度，弯曲半径应符合下列要求：⏹明配时，一般不小于管外径的6倍;只有一个弯时，可不小于管外径的4倍;整排钢管在转弯处，宜弯成同心圆的弯儿。
综合布线工程常用器材-PPT课件
图2.18~图2.21
2.1.7 跳线
1. 电缆跳线的概念 所谓跳线(Patch Cord)指的是铜连接线，由标准的跳线电缆和连接硬件制成。 2. 跳线的分类 (1) 模块化跳线两头均为RJ-45接头，采用568-A结构，并有灵活的插拔设计，防止松脱和卡死。 (2) 室内三类语音跳线。 (3) 110跳线。 (4) 117适配器跳线。 (5) 119适配器跳线。 (6) 525适配器跳线。 (7) 此外还有一种区域布线系统，设计用于模块化设备以及从一个结合点开始的区域布线，
3. 超五类、六类、七类双绞线布线系统 4. 双绞线及双绞线电缆的标识 为了保证双绞线及双绞线电缆安装的一致性，线缆均用色彩编码标识线序。
5. 双绞线的安装 双绞线的安装应遵循一些通用原则。避免电缆线对的散开和隔离；电缆的安装不
应造成电缆外皮产生很大的变形；维护弯曲半径并避免线对产生绞扭；尽量避免 电缆之间的缠绕。4对双绞线的最大牵引张力为110N(牛)，在室内的安装温度范围 是-20～60℃，操作温度范围是0～50℃；电缆应注意防水、防潮、防化学品和防 冻；应避免松弛的环路。
2.1.1 双绞线
1. 双绞线的概念 双绞线(Twisted Pair，TP)是综合布线中最常用的一种传输介质。它由两根具有绝
缘保护层的铜导线组成。
2. 双绞线的性能指标 对于双绞线(无论是三类、五类、六类、七类，还是屏蔽、非屏蔽等)，我们所关
心的是：衰减、近端串绕、直流电阻、特性阻抗、衰减串扰比、电缆特性等。
线的一端带有RJ-45接头，另一端带有RJ-45模块。 (8) 在综合布线智能管理系统中，还用到了一种标识跳线，它实际上是一条复合跳线或多功2.1.5 线缆管理器
8种综合布线施工中所使用到的工具
8种综合布线施工中所使用到的工具1. 探讨主题概述在综合布线的施工过程中，使用合适的工具非常关键。
它不仅可以提高施工效率，还可以确保工程质量。
本文将深入探讨8种在综合布线施工中常用的工具，并分析它们的作用和使用注意事项。
2. 扎线工具扎线工具是综合布线中常用的工具之一，它用于固定布线所需要的线缆、光纤等。
在使用扎线工具的时候，需要确保线缆被牢固地扎在位，以防止在后续的使用中出现松动或断裂。
3. 雷管雷管是在综合布线施工中用来打孔的工具，特别适用于较硬的墙面或者地面。
使用雷管时需要注意操作方法，并且保证安全操作，以免造成不必要的伤害。
4. 钳子钳子是用来剪断、夹持或者夹紧线缆和连接器的工具。
在使用钳子时，需要注意选用合适的型号，避免因为力度不够或者过大而损坏线缆或工具本身。
5. 测距仪测距仪是用来测量布线距离和位置的工具，它可以帮助施工人员准确地确定线缆的敷设位置和长度，从而提高工程的准确性和效率。
6. 红外线测距仪红外线测距仪是在施工中用来测量较长距离的工具，在敷设主干线路时非常实用。
使用红外线测距仪需要注意遮挡物品，以确保测量的精准性。
7. 剥线钳剥线钳是用来拆卸线缆绝缘层并暴露出内部导体的工具。
在使用剥线钳时，需要掌握合适的力度和方法，避免损坏线缆导体。
8. 手电钻手电钻是在施工中用来钻孔的工具，特别适用于软质材料的钻孔。
在使用手电钻时，需要注意操作方法和安全事项，以免发生意外。
总结与回顾在综合布线施工中，合适的工具可以提高施工效率和质量。
扎线工具、雷管、钳子、测距仪、红外线测距仪、剥线钳和手电钻是常用的8种工具。
合理使用这些工具，并严格遵守安全操作规程，可以保证施工的顺利进行，并提高工程的质量。
个人观点与理解在综合布线施工中，选择合适的工具非常重要。
除了以上提到的工具，还有许多其他的工具可以提高施工效率和质量。
对于施工人员来说，熟练掌握各种工具的使用方法和注意事项，可以更好地完成工程任务，并确保工程质量。
综合布线工程常用器材
综合布线工程常用器材
1.电缆器材
RJ-45接头分为非屏蔽和屏蔽两种。屏蔽水晶头外围用屏蔽包层覆盖，其 实物外形与非屏蔽没有区别。插拔寿命不低于1000次。 采用RJ-45接头的好处：与其他设备（连接件）等牢靠连接，相对其他接 法由于其牢固连接，大大减少网络噪音的干扰。采用水晶头的弊端：是整 个链路中最容易引起串绕的地方，因为其破坏了对绞线的对绞结构。
综合布线工程常用器材
110交连硬件分为两大类：
110A：夹（跳）接线方式 适用于线路不进行改动、移位或重组的情况。110A可以适用 于所有场合，特别适合于信息插座较多的建筑物。 110P：插接线方式 适用于线路重组的场合。占用空间比110A大，不能垂直叠放在一 起，超过2000条以上的线路不使用110P。
综合布线工程常用器材
实物图
6类线缆
7类线缆
综合布线工程常用器材
1.电缆器材
双绞线电缆标识，例如： AVAYA-C SYSTEMAX 1061C+ 4/24AWG CM VERIFIED UL CAT5E 3333FEET 003456 METERS ① AVAYA-C SYSTEMIMAX 指的是该对绞线的生产商。 ② 1061C+ 指的是该对绞线的产品号码。 ③ 4/24AWG 说明这条对绞线由4对线芯24 AWG线规的线对所构成。通常AWG数 值越小，电线直径越大。 ④ CM 指通信通用电缆。 ⑤ VERIFIED UL 说明对绞线满足保险业者实验室（Underwriters Laboratories Inc. UL）的标准要求。 ⑥ CAT5E 指该对绞线通过UL测试，达到超5类标准。 ⑦ 3333FEET 003456 METERS 表示生产这条对绞时的长度点。
网络综合布线工具(1)
１．扎带
