升压站启动方案讲解
升压站施工方案
升压站施工方案升压站施工方案一、项目概况升压站是将电能从输电线路中提升电压并向用户供电的设备，承担着输电和配电系统之间的转换和升降压的功能。
本项目计划建设一座升压站，以满足该地区日益增长的用电需求。
二、项目方案1.选址和设计（1）选址：根据电力系统规划和现有输电线路的布置情况，选取靠近重要用电负荷中心的地点建设升压站，便于输电、配电和维护。
（2）设计：升压站的设计应符合国家电网标准和相关规范，保证电力系统的稳定运行和安全性。
设计包括主变压器室、控制室、辅助配电间、机房等功能区域。
设计应考虑安全出口、防雷措施、灭火系统等。
2.施工准备（1）工程准备：编制项目施工方案和工程进度计划，筹备施工所需的材料、设备和人员。
（2）人员组织：确定项目经理和负责人员，建立施工指挥部，配备专业技术人员和工程人员。
（3）现场准备：搭建临时工棚和办公室，划定施工区域和安全防护标志。
3.施工流程（1）基础工程：进行场地平整、地基基础施工，根据设计要求进行混凝土浇筑和钢筋绑扎等。
（2）主体结构：按照设计图纸进行建筑施工，包括主变压器室和控制室的建设，注重施工质量和安全要求。
（3）电气设备安装：根据设计要求安装主变压器、开关设备、电缆等电气设备，确保设备的密封性、接地性和操作安全性。
（4）管路施工：进行辅助配电间、机房和控制室的管线敷设和连接，保证输电和配电的连接正常。
（5）设备调试：按照设计要求对设备进行电气检测、开启试验等，确保设备的正常运行和安全性。
（6）环境整治：清理施工现场，修复地面绿化，保证项目的环境整洁和美观。
4.验收和运行（1）验收准备：编制验收申请报告，准备相关验收材料和资料。
（2）验收程序：升压站的验收包括工程质量验收、设备安装调试验收和运行试验验收。
验收合格后，正式投入运行。
三、施工安全及质量管理1.安全管理（1）制定安全生产责任制，明确各级责任人的职责和安全管理制度。
（2）建立健全安全管理体系，加强安全培训和教育，提高员工的安全意识。
升压站施工方案
升压站施工方案一、项目背景随着电力行业的发展，电网规模逐渐扩大，为了满足不断增长的用电需求，升压站建设成为一个必不可少的环节。
升压站的主要功能是将输送到该地区的低压电能升压为高压电能，以便传输到更远的地区。
在建设升压站之前，需要制定一份具体的施工方案，以确保施工的安全和顺利进行。
二、工程规划根据实地勘察和技术要求，本次升压站项目按照以下规划进行施工：1. 建筑设计根据升压站的功能和现有条件，确定升压站的建筑风格和结构。
在建筑设计方面，需要考虑以下要点： - 建筑面积和高度：根据设备数量和空间需求，确定升压站的建筑面积和高度。
- 结构材料：选择适合本地气候和环境的建筑材料，确保升压站的稳定和安全。
- 电力设备房和控制室：根据实际需要，规划电力设备房和控制室的位置和面积，以方便设备安装和运维管理。
2. 环境影响评估在施工前，进行环境影响评估，确定施工对周边环境的潜在影响，并制定相应的防护和保护措施。
主要考虑以下因素： - 噪音控制：通过合理的设备布局和隔音措施，减少施工噪音对周边居民的影响。
- 水土保护：施工期间要注意保护周边土地和水源，减少不必要的土壤侵蚀和水污染。
- 植被保护：保护周边植被，减少对植物生长的影响。
3. 设备安装和连接升压站施工的重点是电力设备的安装和连接，具体步骤如下： - 设备选型：根据需求和技术要求，选择适合的变压器、断路器等设备。
- 设备安装：根据设备生产商提供的安装图纸和操作指南，进行设备的安装和调试。
- 连接配线：根据电力传输需求，进行设备之间的线缆连接和配线。
4. 施工安全管理为确保施工的安全和顺利进行，需要做好施工安全管理： - 安全培训：对施工人员进行必要的安全培训和教育，提高他们的安全意识和技能。
- 安全设施：在施工现场设置安全警示标志、消防设备和护栏，确保施工现场的安全。
- 安全监管：建立健全的安全监管机制，对施工过程中的安全风险进行监控和管理。
升压站项目实施方案
升压站项目实施方案为了确保升压站项目顺利实施，我公司制定了以下实施方案。
本方案涵盖了项目的目标、项目范围、项目组织结构、实施计划、风险管理等关键内容，旨在提供一个详尽而清晰的指导，以便确保项目的高效、高质完成。
一、项目目标本项目旨在建设一座升压站，以提高输电线路的电压，确保电力传输的稳定和高效。
通过升压站的建设，我们将确保电能传输的可靠性，满足用户对电力的需求，并提升供电能力。
二、项目范围升压站项目的范围包括以下几个方面：1. 场地选址：通过评估和研究现有的输电线路和设备，确定适合升压站建设的场地。
2. 设备采购：根据项目需求，采购适用的设备和材料，确保其品质和性能符合要求。
3. 设计与建设：进行升压站的详细设计，并组织相关施工队伍进行建设。
4. 软件系统开发：开发适用于升压站的监控系统和安全保护系统，以确保站点的高效运行和安全性。
5. 运行与维护：完成升压站的调试和试运行，并制定相应的运行与维护计划，确保其长期稳定运行。
三、项目组织结构为了有效管理升压站项目，我们将建立以下项目组织结构：1. 项目发起人：负责项目发起和提供项目所需的资源支持。
2. 项目经理：负责项目的整体规划和组织实施，确保项目按时、按质完成。
3. 设计团队：由专业的设计人员组成，负责升压站的详细设计和方案制定。
4. 施工队伍：由经验丰富的施工人员组成，负责升压站的建设和设备安装。
5. 软件开发团队：由专业的软件开发人员组成，负责设计和开发升压站的监控系统和安全保护系统。
四、实施计划根据项目目标和范围，我们制定了以下实施计划：1. 场地选址：在项目启动之前，通过对现有输电线路和设备的评估，确定升压站建设的最佳场地，并进行必要的土地采购手续。
2. 设备采购：在场地选址完成后，根据项目需求，启动设备采购工作。
确保采购程序的透明和合规，选择优质的设备供应商，以保证设备的质量和可靠性。
3. 设计与建设：根据场地选址和设备采购，进行升压站的详细设计，包括土建和设备布置方案。
风电场330kV升压站启 动 方 案
*******风电场330kV升压站启动方案批准：审定：专业审核：编写：*******有限责任公司*******升压站项目部2011年4月1.工程概况1．1．工程简介甘肃*******风电场330kV升压站工程位于甘肃省酒泉地区河西走廊西部戈壁滩，平均海拔高度为1440m，距离瓜州县东北偏东90km处，距离玉门镇西北偏北40km处，在行政上隶属瓜州县管辖。
本工程安装4台主变压器，电压等级330/35kV，采用三相双绕组风冷强油循环有载调压升压变压器，总容量720MVA，其中1#和4#主变容量240MVA，2 #和3#主变容量120MVA。
（1）一次设备布置330kV电气接线为双母线接线，配电装置采用断路器单列式布置，软母线连接的户外中型布置，母线采用悬吊式管型母线。
35kV电气接线采用单母线接线。
配电装置户外设备采用敞开式布置，母线选用支柱式管型母线；户内设备为手车式开关柜，布置于35kV配电室内，单母线方式，母线采用铜排连接。
四台主变位于330kV和35kV配电装置中间，通过软母线和管母、配电设备连接，设置330kV中性点接地，每台主变35kV低压侧均布置1套SVC成套装置。
（2）直流电源两组蓄电池和三套充电装置，按照N+1方式设计。
（3）站用电源两台35/0.4kV站用变提供主电源，引自35kV母线，同时配置一台10/0.4kV 站用变作为备用电源，引自风电场10kV施工架空线路。
（4）电气二次保护控制及综合自动化按无人值班、有人值守升压站设计，全站将保护、测量、控制、远动等综合考虑，设置微机综合自动化系统。
330kV系统设置两个继电器小室，包括光纤线路保护、变压器保护、母线保护、母联保护、故障录波、设备测控等。
4个35kV配电室布置继电器小室，包括线路保护、母线保护、母联保护、故障录波、小电流选线、设备测控等。
监控系统采用分层分布式网络结构，分为站控层和间隔层，站控层与间隔层直接经过站控层网络连接。

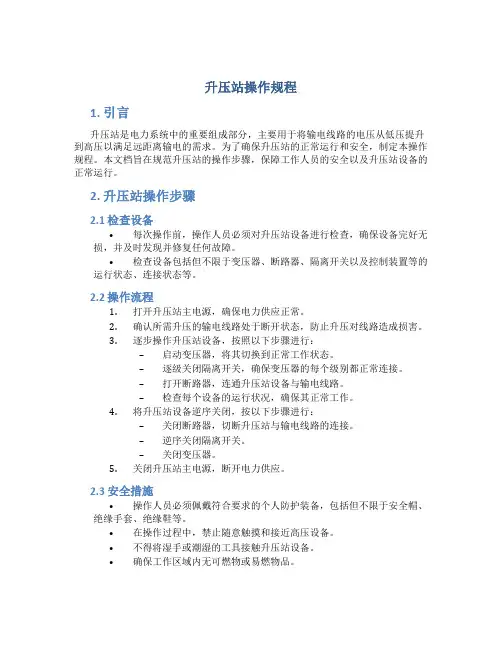

升压站操作规程
升压站操作规程1. 引言升压站是电力系统中的重要组成部分，主要用于将输电线路的电压从低压提升到高压以满足远距离输电的需求。
为了确保升压站的正常运行和安全，制定本操作规程。
本文档旨在规范升压站的操作步骤，保障工作人员的安全以及升压站设备的正常运行。
2. 升压站操作步骤2.1 检查设备•每次操作前，操作人员必须对升压站设备进行检查，确保设备完好无损，并及时发现并修复任何故障。
•检查设备包括但不限于变压器、断路器、隔离开关以及控制装置等的运行状态、连接状态等。
2.2 操作流程1.打开升压站主电源，确保电力供应正常。
2.确认所需升压的输电线路处于断开状态，防止升压对线路造成损害。
3.逐步操作升压站设备，按照以下步骤进行：–启动变压器，将其切换到正常工作状态。
–逐级关闭隔离开关，确保变压器的每个级别都正常连接。
–打开断路器，连通升压站设备与输电线路。
–检查每个设备的运行状况，确保其正常工作。
4.将升压站设备逆序关闭，按以下步骤进行：–关闭断路器，切断升压站与输电线路的连接。
–逆序关闭隔离开关。
–关闭变压器。
5.关闭升压站主电源，断开电力供应。
2.3 安全措施•操作人员必须佩戴符合要求的个人防护装备，包括但不限于安全帽、绝缘手套、绝缘鞋等。
•在操作过程中，禁止随意触摸和接近高压设备。
•不得将湿手或潮湿的工具接触升压站设备。
•确保工作区域内无可燃物或易燃物品。
3. 应急处理3.1 故障处理•当发生设备故障或其他异常情况时，操作人员应立即停止操作，并报告给上级领导或专业人员。
•在等待专业人员到达之前，操作人员应尽最大努力采取必要的应急措施，如切断电源、隔离故障设备等。
3.2 火灾处理•当发生火灾时，操作人员应按照火灾应急预案进行处理，并报告给上级领导和消防部门。
•禁止使用带电设备进行火灾处理。
•尽最大努力保证自己的安全，并尝试扑灭小型火灾。
4. 操作记录与文件管理•每次进行升压站操作时，操作人员必须详细记录操作时间、操作步骤、设备运行状态以及发现的任何异常情况，并及时上报给相关人员。
220kV升压站启动带电方案(920)(1)
200MW光伏发电项目光伏项目220kV升压站启动带电方案编写：年月日审核：年月日批准：年月日目录1 工程概况 (1)2 编制依据 (1)3 带电范围及带电前应具备的条件 (1)4 组织机构及各单位职责 (2)5 带电前的检查 (8)6 安全措施 (9)7 带电步骤 (11)8 质量标准 (8)9 危险源辨识及环境和职业健康管理 (9)10 一次系统图 (23)220kV升压站启动带电方案1 工程概况本项目规划总装机容量232.2MWp。
采用固定支架安装，光伏组件选用540Wp单晶组件，逆变器采用组串式逆变器。
本项目采用220kV电压等级接入，规划建设220kV升压站一座，200MW项目新建8回35kV线路接入河北220kV升压站35kV 母线，升压站拟通过一回220kV 集电线路接入津门220kV变电站，新建220kV线路架空总长度约26km。
本次受电范围：本次受电由荆州220kV开关站220线路间隔向220kV王村光伏升压站送电，经35kV站用变开关柜向站用变带电，经35kVSVG开关柜向SVG系统带电，经35kV集电1线、35kV集电2线、35kV集电3线、35kV集电4线、35kV集电5线、35kV集电6线、35kV 集电7线、35kV集电8线向光伏区送电，光伏区系统调试完成经通过220线路并网。
本期工程相关设备安装及调试工作已完工，输电、通信、冷备用、继保、高试、计量、电测、运行等专业验收合格，确认相关资料齐全，具备投运条件。
2 编制依据2.1 《国家电网公司十八项电网重大反事故措施》国家电网公司2012(修订版)2.2 《电力建设施工质量验收及评价规程》(DL/T 5210.1～5210.8-2021)2.3 《防止电力生产重大事故的二十五项重点要求》国电发[2014]161号2.4 《电力建设安全工作规程》(DL 5009.3-2013)2.5 《继电保护及电网安全自动装置校验规程》电力行业标准DL/T995-20162.6 《电气装置安装工程电气设备交接试验标准》GB 50150-20162.7 《电力建设安全健康与环境管理工作规定》国电电源[2002]49号2.8 设计院提交的设计资料和调试有关文件、会议纪要等2.9《电力安全工作规程高压实验室部分》GB26861-20113 带电范围及带电前应具备的条件3.1 带电范围：升压站所属一次设备、二次设备。
230KV变电站启动调试方案
230KV变电站启动调试方案一、启动受电范围：1、230kVGIS升压站8LI1BLO-KSW线路、8LI2BLO-KSW线路、PD(8BS01GKP)一段母线及母线设备的一、二次电气设备。
2、23OkVGlS升压站8-01CBO4KSW开关、8-02CB04KSW开关间隔的一、二次电气设备。
二、启动前应具备的条件及注意事项：1.启动受电范围内的一、二次电气设备安装调试工作已结束，并经验收合格，继电保护设备已验收合格，具备投运条件，并征得启委会批准可以启动。
2、23OkV线路技术参数(包括导线型号、长度、载流量等)及线路电气实测参数均已得到有关部门认可，启动范围内的二次电气设备定值均已整定完毕，并核对正确。
三、安全措施及注意事项：1.所有施工用的临时接地线应拆除，接地刀闸均应断开，启动受电范围内的一次电气设备必须处于冷备用状态；2、现场检查目测本次受电的一次设备接线相序正确，并已装设好隔离围栏和警示牌。
3、参加系统启动人员应严格遵守操作规程及安全工作的有关规章制度,杜绝发生误操作责任事故；4、每一项试验前，现场应确认试验方式、试验安全措施无误后才能进行，试验过程中如本站参与调试的设备发生故障危及运行系统时，应立即停止试验，并报告；5、投运前，运行及调度人员应检查确认母线PT二次并列开关在断开位置，相应的空开和熔断丝要合上；6、启动前，应将施工电源与生产运行用电分开，保证运行用电不受影响；7、投运前，应将所有继电保护设备进行定值核对。
四、启动调试步骤：1、调令BALO-ISubstation:BALO-lLl上的CB24充电保护投入。
2、调令BALO-ISubstation:BALO-lLl上的CB24冷备用转热备用。
3、调令BALO-ISUbStation:用BALO-ILl上的CB24开关对BALO-I4、调令GNPKSubstation:8-01CB04KSW、8BS01KSW、PD(8BS01GKP)由冷备用联行。
升压站工程施工方案
升压站工程施工方案一、工程概述升压站作为输电线路的关键设施，其施工方案必须合理、严谨，以确保升压站的安全、稳定运行。
本施工方案旨在对升压站的施工过程进行详细规划和安排，以保证工程的顺利进行和质量的保证。
二、施工前准备1. 项目立项：确保升压站项目已经完成立项程序，具备相应的设计图纸和施工方案。
2. 勘察和测量：进行升压站场地的勘察和测量，确认场地的地形、地貌、土壤等情况，为后续施工做好准备。
3. 资金准备：确保施工所需的资金已经到位，包括人工、机械设备、原材料等费用。
4. 人员配备：确定施工所需的人员，包括项目经理、技术人员、施工工人等，并组建施工团队。
三、技术方案1. 设计方案审查：对升压站的设计方案进行审查，确保设计方案符合国家标准和相关规定。
2. 安全方案编制：制定升压站的施工安全方案，明确施工过程中的安全措施和预防措施。
3. 施工工艺选择：根据升压站的具体情况，选择适合的施工工艺和施工方法。
4. 设备选型：根据升压站的设计要求和使用环境，选择适合的设备和材料，确保施工质量。
5. 施工图纸编制：根据设计方案和工艺要求，对施工图纸进行编制和调整，确保施工过程中的准确性和顺利进行。
四、施工组织1. 施工队伍组建：确定升压站的施工队伍，包括项目经理、技术人员、施工工人等。
2. 分工合作：明确施工人员的任务分工和协作方式，确保施工过程中的顺利进行。
3. 安全管理：建立严格的安全管理制度，加强现场安全检查和安全教育，确保施工过程中的安全。
五、施工流程1. 场地平整：对升压站的场地进行平整处理，清理场地上的障碍物。
2. 基础施工：进行升压站基础的浇筑和施工，确保基础的稳固和可靠。
3. 结构施工：对升压站的结构进行施工，包括建筑、钢结构等。
4. 设备安装：安装升压站所需的设备和设施，包括变压器、开关设备、配电装置等。
5. 联接调试：对升压站的设备进行联接和调试，确保设备的正常运行。
6. 安全验收：对升压站进行安全验收，确保升压站的安全、稳定运行。
(最终以此为准)贵州金泉生物质发电升压站启动方案
110kV马泉线线路及贵州金泉生物发电110kV升压站启动投运方案编制单位：贵州省遵义市正业电气安装工程限责任公司编制日期：2014年12月14日一、工程概况本次工程分马蹄变及输电线路和金泉生物质电厂两部分：1、金泉生物质电厂至马蹄变110kV输变电工程位于遵义县境内。
变电部分和线路部分均由贵州电力设计研究院负责施工，贵州黔水工程监理有限责任公司负责工程监理，运行单位为遵义县供电局。
本工程包括三个子项目：a、金泉生物质电厂子至马蹄变110kV线路工程：本工程线路长度 4.34km,铁塔15基。
线路全线单回路设计，导线采用JL/G1A-185/30型钢芯铝绞线，地线采用LBGJ-80-20AC型铝包钢绞线。
b、金泉生物质电厂子至马蹄变光纤通信工程：沿新建线路上架设1根12芯OPGW 光缆。
c、110kV马蹄变间隔扩建工程：原110kV马蹄变备用间隔已分配完毕，本工程在原马蹄变东侧征地扩建110kV间隔一个，增加母线PT间隔一个，增加母线分段设备一套。
2、包括110kV马泉线101开关间隔、金泉生物发电新建1号主变，新建110kV I 段设备，新建10kV I、II段设备及分段。
二、资源要求1、启动现场安全工器具配置满足要求。
2、启动现场消防设施按要求实施，消防器材配置到位。
3、值班操作人员配置到位。
4、交通工具满足参与启动的人员乘坐要求，并在应急处置时能及时调配。
三、启动调试范围四、启动试验的项目、目的及时间计划启动验收委员会组成如下：主任：田雨委员：焦培迅、安小波、严加义、杨华根据《南方电网新设备投运调度管理办法》、《贵州电网新设备启动验收委员会工作条例》等有关规定和启动需要，启委会下设启动调试总指挥，成立验收组、启动操作组、启动调试组、试运组：（1）启动调试总指挥：杨华（2）启动调试组组长：廖华（3）启动试运组组长：蔡先运（4）启动操作组组长：程伟（5）投运联系人: 余明锦六、启动前应具备的条件（一）所有启动设备验收合格，启委会确认具备带电条件。
500kV升压站启动试验运行操作方案(修改稿3)
500kV升压站启动试验运行操作方案编写：汇审：审核：批准：运行部电气专业2004年3月22日500kV升压站启动试验运行操作方案1编制目的为了保证500kV升压站启动试验工作的顺利进行，配合电气调试人员做好500kV升压站启动试验工作，便于更好地指导运行人员的操作，确保运行操作的安全有序，符合规程的规定，特编制此运行操作方案。
本方案作为中试所《嘉兴二期500kVGIS升压站嘉王线及王店#1主变启动试验方案》的有关操作步骤补充说明，供运行人员使用。
2编制依据根据《嘉兴二期500kVGIS升压站嘉王线及王店#1主变启动试验方案》及浙江省电力设计院、华东电力设计院提供的图纸和有关设备厂家资料进行编制。
3整套启动所必须具备的条件3.1启动范围内土建已竣工，道路畅通，门窗齐全，照明良好，并经验收合格。
3.2启动范围内电气设备安装调试结束，传动、联锁试验正常，经验收合格，已经具备启动条件。
3.3检查启动范围内各保护调试结束，可以投入，各保护定值计算完成并出具书面整定单。
3.4启动范围内设备现场标志正确、明显、齐全并符合运行规范，设备正式命名已下达，运行与试验必需的各种工器具及必须的安全设施（如接地线、围栏、标示牌等）已准备齐全，通讯畅通。
3.5整套启动期间运行操作组织指挥机构已确定，职责明确：系统操作由调度现场向当值值长下达操作命令；现场试验操作命令由启动调试组组长向当值值长下达。
3.6现场运行规程及典型操作票已制定，运行操作人员熟悉一、二次设备及有关规程。
3.7启动试验方案已经由各有关方面专家讨论通过并获得批准，所有参加试验的试验人员、监护和巡视人员及运行操作人员经过技术交底并熟悉该方案。
3.8启动设备已按照国标及相关技术要求进行安装和试验，并经验收合格。
3.9我厂500kVGIS升压站3号、4号、5号、6号主变间隔的未启动设备与启动设备已做好隔离措施(拉开3号主变50116闸刀、4号主变50136闸刀、5号主变50236闸刀、6号主变50316闸刀并由调试人员断开其动力回路接线)，合上5011617、5013617、5023617、5031617接地闸刀。
升压站启动应急预案
一、预案背景为确保升压站安全、稳定、高效地启动运行，预防和减少启动过程中可能发生的各类事故，提高应急处置能力，根据国家相关法律法规和电力行业标准，结合本站实际情况，特制定本预案。
二、预案适用范围本预案适用于升压站启动过程中的各类突发事件，包括但不限于设备故障、人员伤亡、火灾、自然灾害等。
三、组织机构及职责1. 成立升压站启动应急指挥部，负责启动过程中的应急管理工作。
2. 应急指挥部下设以下几个小组：（1）现场指挥组：负责现场指挥、调度、协调及应急物资的调配。
（2）设备保障组：负责设备故障排查、维修及应急设备的准备。
（3）人员保障组：负责人员疏散、救援及伤员救治。
（4）通讯保障组：负责应急通讯设备的维护及信息传递。
（5）后勤保障组：负责应急物资的储备、供应及后勤保障。
四、应急响应程序1. 事态评估（1）启动过程中发现异常情况，现场人员立即向应急指挥部报告。
（2）应急指挥部接到报告后，迅速组织相关人员对事态进行评估，确定应急响应级别。
2. 应急响应（1）根据事态评估结果，启动相应级别的应急响应。
（2）现场指挥组立即组织现场人员开展应急处置工作。
（3）设备保障组迅速排查设备故障，采取有效措施进行处理。
（4）人员保障组组织人员疏散、救援及伤员救治。
（5）通讯保障组确保应急通讯畅通。
3. 应急处置（1）现场指挥组根据事态发展，调整应急处置措施。
（2）设备保障组对故障设备进行修复，确保设备正常运行。
（3）人员保障组对伤员进行救治，确保伤员生命安全。
4. 应急结束（1）应急处置工作完成后，应急指挥部宣布应急结束。
（2）各小组对应急工作进行总结，查找不足，提出改进措施。
五、应急保障措施1. 人员保障：加强应急人员培训，提高应急处置能力。
2. 设备保障：确保应急设备完好，定期进行维护保养。
3. 通讯保障：确保应急通讯设备畅通，及时传递信息。
4. 物资保障：储备必要的应急物资，确保应急需要。
5. 财务保障：设立应急资金，确保应急工作顺利开展。
华能小草湖南风电一场升压站受电启动方案(最终版)资料
华能小草湖南风电一场接入系统启动方案编制：雷利民（安装调试）周建武（业主）王建亮（业主）审核：张文吉（监理）兰赣群（安装调试）赵锞（业主）批准：宋东明华能吐鲁番风力发电有限公司 1605年2013月日1一、工程概况华能小草湖南风电一场位于托克逊小草湖地区，海拔高度520—570米，属于平原戈壁地貌。
华能吐鲁番风力发电有限公司在该区域规划风电开发总容量200兆瓦，白杨河一、二期工程装机容量为99兆瓦，本工程装机容量为49.5兆瓦,共计发电机组33台，采用广东明阳风电集团有限公司生产的双馈型风力发电机组，单台容量为1500千瓦。
华能小草湖南风电一场建设110kV升压站一座，110kV采用线-变组接线方式，设置一台100000kVA升压变压器,该升压站110kV线路接入220kV顺唐变并网运行，输电线路全长约10千米。
二、计划投产日期：2013 年05月日三、设备调度命名与编号110kV能顺风一线断路器编号为1254，#3主变低压侧断路器编号为3503。
其它设备命名和编号详见华能小草湖南风电一场电气主接线图。
四、启动范围1.110kV能顺风一线断路器间隔。
2.110kV 线路电压互感器。
3.#3主变及两侧断路器间隔。
4.35kV 母线断路器间隔及其附属设备。
5.35kV #9集电线路断路器、#10集电线路断路器、#11集电线路断路器、#12集电线路断路器、SVC组合电容器支2路断路器、独立电容支路断路器、35kV接地变断路器、#2站用变断路器。
6.上述设备对应的二次保护及自动化系统。
五、启动前准备工作本次待投产的基建设备全部竣工，经质检验收签证，具备1.投运条件。
启动范围内接地线已拆除,所有关于本次投产设备的工作票2.已结束。
本次投产的断路器、刀闸设备均已标明正确的名称、编号3.并与计算机监控相符。
站内需带电设备部分均应有围栏或警告牌，非带电部分均应已断4.开或隔离。
电缆管口、断路器操作箱、端子箱、保护屏电缆进线孔洞5.已封堵，门窗防止小动物进入的措施完善。
升压站组织实施方案
升压站组织实施方案一、背景介绍。
升压站是一种用于提高输电线路电压的设备，通过升压站可以将输电线路的电压提高到需要的水平，以满足远距离输电和电网升级的需求。
升压站的建设和运行对电网的稳定运行和电力供应具有重要意义。
因此，制定升压站组织实施方案，对于保障电网运行安全和提高电网运行效率具有重要意义。
二、目标及原则。
1. 目标，制定升压站组织实施方案，确保升压站的建设和运行符合国家相关标准和规定，保障电网运行安全和稳定。
2. 原则，依法合规、科学规划、安全高效、资源节约、环境友好。
三、组织实施方案。
1. 规划设计阶段。
（1）确定升压站建设地点，考虑地理环境、用地条件、电力需求等因素。
（2）进行勘察设计，制定升压站的布局和建设方案，确保符合国家相关标准和规定。
（3）编制升压站建设方案报告，报送相关主管部门审批。
2. 建设施工阶段。
（1）组织招投标，选择合格的施工单位进行升压站建设。
（2）监督施工过程，确保施工质量和安全。
（3）协调相关部门，保障施工所需的人力、物力、财力等资源。
3. 设备调试阶段。
（1）安装升压站所需设备，进行设备调试和检测。
（2）对升压站进行全面检查，确保设备运行正常、稳定。
（3）编制升压站设备调试报告，报送相关主管部门验收。
4. 运行管理阶段。
（1）制定升压站运行管理制度，明确责任分工和运行程序。
（2）进行升压站设备的定期检查和维护，确保设备安全稳定运行。
（3）建立健全的安全监测和应急预案，确保电网运行安全。
四、风险控制措施。
1. 加强安全管理，严格执行相关安全操作规程，确保施工和运行过程中的安全。
2. 加强环境保护，采取有效措施减少施工和运行对环境的影响。
3. 加强质量监督，确保升压站建设和运行符合国家相关标准和规定。
五、总结。
升压站组织实施方案的制定和执行，对于提高电网运行效率、保障电网运行安全具有重要意义。
各相关部门和单位要严格按照方案要求进行组织实施，确保升压站的建设和运行符合国家相关标准和规定，为电力供应和电网运行提供有力支持。
升压站应急预案演练方案
一、目的为了提高升压站应对突发事件的能力，确保在事故发生时能够迅速、有效地进行应急处置，最大程度地减少人员伤亡和财产损失，特制定本演练方案。
二、演练背景假设某升压站在正常运行过程中，由于设备故障或外部原因导致事故发生，需要立即启动应急预案，进行应急处置。
三、演练时间2023年X月X日，上午9:00-11:30。
四、演练地点升压站现场及附近区域。
五、参演人员1. 升压站全体员工；2. 演练指挥小组；3. 演练考评小组；4. 医疗救护组；5. 消防救援组；6. 交通疏导组；7. 通讯保障组。
六、演练内容1. 设备故障模拟：模拟升压站内某设备发生故障，导致事故发生。
2. 应急响应：启动应急预案，参演人员按照预案要求进行应急处置。
3. 人员疏散：组织事故现场及周边区域人员疏散。
4. 医疗救护：对受伤人员进行急救处理。
5. 消防救援：对事故现场进行灭火、救援。
6. 交通疏导：对事故现场及周边区域进行交通疏导。
7. 通讯保障：确保演练过程中的通讯畅通。
8. 演练总结：对演练过程进行总结，提出改进措施。
七、演练步骤1. 演练前准备：组织参演人员进行培训，明确演练目的、内容和要求，确保演练顺利进行。
2. 演练启动：模拟事故发生，启动应急预案，参演人员按照预案要求进行应急处置。
3. 人员疏散：组织事故现场及周边区域人员疏散，确保人员安全。
4. 医疗救护：对受伤人员进行急救处理，并送往医院进行进一步治疗。
5. 消防救援：对事故现场进行灭火、救援，防止事故扩大。
6. 交通疏导：对事故现场及周边区域进行交通疏导，确保交通秩序。
7. 通讯保障：确保演练过程中的通讯畅通，及时传递信息。
8. 演练总结：对演练过程进行总结，提出改进措施，完善应急预案。
八、演练要求1. 参演人员要高度重视，认真对待演练活动，确保演练顺利进行。
2. 演练过程中要严格按照预案要求进行，确保应急处置效果。
3. 演练结束后，要对演练过程进行总结，找出不足，提出改进措施，不断完善应急预案。
升压站运行管理方案
升压站运行管理方案1. 引言本文档旨在详细介绍升压站的运行管理方案，确保升压站的正常运行和高效管理，以提供稳定的电力供应。
2. 升压站组成升压站由以下几部分组成：- 供电系统- 升压变压器- 开关设备- 控制系统- 监测装置3. 运行管理流程以下是升压站运行管理的基本流程：3.1 运行计划制定每日、每周和每月的运行计划，确保升压站按时进行必要的检修和维护。
3.2 设备检查定期对升压站的设备进行检查，包括变压器、开关设备和控制系统。
及时发现并修复潜在问题，确保设备处于良好的工作状态。
3.3 供电系统管理定期检查升压站的供电系统，包括电源线路和配电设备。
确保供电系统的可靠性和安全性，并采取必要的维护措施。
3.4 运行监测安装监测装置，实时监测升压站的运行状态，包括电流、电压、温度等指标，并记录相关数据。
根据监测结果进行分析，及时发现异常情况并采取相应措施。
3.5 应急处理制定应急处理方案，包括升压站设备故障、停电等突发情况的处理措施。
确保能够快速、有效地应对各种紧急情况，减少损失并保障电力供应的连续性。
4. 运行管理责任升压站的运行管理责任如下：- 运行管理人员：负责运行计划的制定和执行，设备检查和维护的组织和协调，以及运行监测和应急处理的管理。
- 设备维修人员：负责设备的维修和保养工作，及时处理设备故障。
- 监测人员：负责升压站运行状态的监测和数据分析，提供及时的运行信息和预警。
5. 安全管理措施为确保升压站的安全运行，应采取以下安全管理措施：- 建立安全教育培训制度，提高员工的安全意识和操作技能。
- 定期进行安全检查和隐患排查，消除安全隐患。
- 制定应急预案，组织演练，提高应急处置的能力。
- 加强对外界电力干扰和恶劣天气情况的监测，及时采取相应措施。
6. 结束语升压站的运行管理方案是确保升压站稳定运行的基础，通过合理的运行管理流程、明确的责任分工和有效的安全管理措施，可保障升压站的安全运行和电力供应的连续性。
风电场110kV升压站启动方案
玛丽风电场一期49.5MW工程启动方案玛丽第四风电场110kV升压站启动方案一、编制依据1.1 玛丽风电场一期49.5MW工程110kV升压站施工图电气部分。
1.2 《电气装置安装工程施工及验收规范》电气篇。
1.3《电气装置安装工程电气设备交接试验标准》（GB50150-2006）。
1.4 玛丽风电场一期49.5MW工程升压站系统设备编号。
1.5 设备厂家说明书及有关资料。
1.6 电力系统继电保护及电网安全自动装置的反事故措施要点。
1.7 《电力安全工作规程》（国家电网公司 2009.7.26）。
1.8 继电保护及电网安全自动装置检验条例。
1.9 升压站受电前质量监督检查大纲。
二、编制说明玛丽风电场一期49.5MW工程共33台风力发电机组，其中：17台广东明阳风电产业集团有限公司制造的MY1.5风力发电机组、16台国电联合动力技术有限公司制造的UP86/1500ⅢB-LT风力发电机组。
风电场每台风力发电机组配备一台箱式变压器，风力发电机组出口690V经每台风机箱变升至35kV，通过三条集电线路汇集至玛丽风力发电有限公司玛丽第四风电场110kV变电所，以一回110kV线路111马普线接入华电玛丽风电有限公司110kV玛丽第三风电场升压站110kV母线112间隔，经一回110kV线路111玉湖线最终接入马家河330kV变电站110kV母线125间隔送出。
三、计划启动时间：2013年7月28日四、现场启动总指挥：五、启动下令单位：玛丽风力发电有限公司（玛丽第四风电场）5.1 值（班）长（风电场）：5.2 联系方式：（电力系统）中调：地调5.35.4六、启动操作及配合单位：设计单位：计工程有限公司监理单位：甘、有限公司施工单位：四、池电力建设总公司（玛丽第四风电场升压站安装单位）、国气有限公司、中铁六安装公司、天发展有限公司。
配合厂家：合肥保变、广州智光、山东泰开、江苏如皋、明阳电气公司、国电联合动力、广东明阳风电公司、武汉联动设计院、中恒博瑞、南瑞继保、桂林信通、兰吉尔电能表、山东山大、南思、深圳格旭。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
崇明固体废弃物处置综合利用中心35KV升压站受电启动方案编制：复核：审核：批准：编制单位：上海东捷建设（集团）有限公司南汇分公司二零一五年十二月一、概述崇明固体废弃物处置综合利用中心工程选址位于崇明岛中北部滩涂，堡镇港北闸附近，沥青搅拌场东侧、长江1、2#大堤内的U型河道之间的区域，行政区划属于港沿镇垦区。
35kV电源引自220kV目华站35kV母线，变电所内设置35kV/10kV变压器1台，容量为12500kVA。
变压器低压侧10kV联接发电机出口端和I 段分支、II段分支母线，10kV系统采用不接地系统方式，发电机容量为9000kW（不在本次受电范围内）。
I段分支母线带1＃锅炉变(1AR1)、低压备用变(1AR2)，容量均为2000kVA；分支母线TV柜(1AR4)含过电压抑制功能。
II段分支母线带2＃锅炉变(2AR3)、低压公用变(2AR4)，容量均为2000kVA；母线TV柜(2AR2)含过电压抑制功能。
二、编制依据本受电启动方案编写是以设计提供的施工图纸和国家的有关标准、规范、安全法规等为依据进行编写的。
1、崇明固体废弃物处置综合利用中心工程技术有限公司设计院设计的变电所施工图纸和系统图。
2、有关规程及交接验收规范:《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92 《电气装置安装工程高压电器施工及验收规范》 GBJ147-90《电气装置安装工程低压电气施工及验收规范》 GB50254-96《建筑电气工程施工质量验收规范》GB50303-2002《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-96《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90《电气装置安装工程电气设备交接验收标准》 GB50150-913、变电所电气设备制造图纸。
4、设备厂家所附带的技术文件资料。
5、有关的电气试验，运行安全操作规程。
6、xxx公司《质量保证手册》、《质量体系文件》及支撑性文件。
三、受电启动方案1、启动时间：XXXXXX2、启动领导小组组长：xxx现场指挥：xxx安全员：xxx技术负责人：xxx联络人员：xxx其他成员：设备制造单位，安装调试单位，综合自动化、甲方运行操作人员3、受电条件（1）变电所35kV、10kV高压柜设备全部调试合格，并经有关部门确认已达到受电条件。
（2）送电前一天给直流屏预充电，充电时间24h以上。
（3）5台变压器、、电缆试验已完成，已达到受电条件。
（4）变电所35kV、10kV高压柜继电保护试验合格并已达到受电条件。
（5）10kV、35kV高压断路器均在试验位置断开状态，接地刀闸合上，设备均在检修状态（35kV侧1AH1隔离手车柜接地刀闸除外）。
（6）安装调试报告齐全，启动设备均无遗留物，全部电缆孔洞封堵，防小动物措施完善，场地清洁，设备名牌、名称齐全。
（7）主变压器全部保护投跳闸。
（8）已配备合格并在存放有效期内消防器材和安全用具。
（9）一次系统模拟结线图核对正确。
（10）启动操作人员已充分熟悉一次结线方式、设备特性和操作方法，并填写事先审核正确无误的“倒闸操作票”。
（11）联络体系完善。
4、受电范围（1）35kV主变压器，35kV配电柜，35kV母线。
（2）本变电所10kVⅠ、Ⅱ段分支母线，10kV配电柜。
（3）本变电所10kV变压器：1＃锅炉变、低压备用变、2＃锅炉变、低压公用变，10kV电力电缆。
（4）10kV母线TV，I段、II段分支母线TV。
5、受电操作（由现场指挥发令操作）（1）专人检查35kV和10kV高压系统进线和高压母线、高压柜的绝缘符合要求并有记录。
（2）检查10kV、35kV高压断路器均在试验位置断开状态，接地刀闸合上，<检修状态>（35kV侧1AH1隔离手车柜接地刀闸除外）；柜内直流控制、操作电源均处于断开位置。
（3）二次交直流系统送电，使合闸、控制小母线带电，保证断路器的合闸线圈、分闸线圈、继电保护装置的工作电源，高压柜内加热器、照明正常。
（4）插入35kV 1AH4开关二次回路联接器（航空插），打开35kV 高压柜(1AH4 )仪表小室，合上内各直流电源和交流电源空气小开关。
断开柜内接地刀闸，将35kV进线柜小车推到运行位置，将高压仪表小室面板“远方/就地选择开关”置于远方位。
（5）全部受电设备由检修状态改为冷备用状态（拉开及拆除全部受电设备接地刀闸及接地线）。
（6）本侧35kV站已具备线路充电条件，并向当值调度汇报请求线路充电。
（7）检查35kV线路隔离柜1AH1带电显示器A、B、C三相指示灯亮，确认上级目华站至变电所35kV线路已经送电。
（8）推入1AH1隔离小车。
（9）检查1AH2柜带电显示器A、B、C三相指示灯亮，确认已受电。
（10）检查1AH3柜带电显示器A、B、C三相指示灯亮、推入1AH3柜TV02手车，电压表指示系统35kV电压正常，确认已受电，并进行35kV 压变二次电压相序和电压测量，确认已正确。
（11）推入10kV母线段TV小车（TV13）至运行位置。
合上小母线电源空气小开关。
（12）投入下表中35kV主变保护测控柜跳闸压板。
编号1 1CLP1 5CLP1 1－1CLP1 1CLP2 5CLP2 1－1CLP2 1CLP3 5CLP3 1－1CLP3定义高压出口（差动）高压出口（非电量）高压出口（高后）低压I出口（差动）低压I出口（非电量）低压I出口（高后）低压II出口（差动）低压II出口（非电量）低压II出口（高后）编号2 1CLP4 5CLP4 1－1CLP4 1－1CLP5 1－1CLP6 1－1ZLP1定义发电机出口（差动）*发电机出口（非电量）*发电机出口（高后）*编号3 1KLP1 1－1KLP1定义差动保护投入高压过流投入编号4 5KLP1 5KLP2 5KLP3 5KLP5定义本体重瓦斯投入调压重瓦斯投入油温高投信号本体压力释放投入*若发电机出线侧开关不满足信号和跳闸试验条件，相应跳闸压板可不投入。
（13）合上35kV主变保护测控柜内各直流电源和交流电源空气小开关。
（14）合上35kV 1AH4 高压进线开关，对35kV主变进行1次冲击。
冲击过程中检查高压柜带电显示器、高压柜本体、继电保护、变压器有无异常情况。
同时检查10kV母线段TV小车（TV13），带电显示、电压表指示正确，并进行10kV压变二次电压的相序和电压测量，确认已正确。
冲击10分钟后，第1次进行手动分闸，拉开1AH4 高压进线开关，检查开关状态和相关状态指示、以及传送他处（上级目华站、下级10kV发电机出线柜AR4、10kV系统I段和II段分支开关柜1AR5、2AR1等）的信号正确。
（15）根据规程要求带差动保护的变压器应受电冲击5次，每次冲击的间隔时间要求不小于5分钟。
（16）如步骤（14）操作第2次主变空载投入并作同样的检查，成功冲击10分钟后，高压I段分支(1AR5)、II段分支(2AR1)进线柜开关小车在试验位置，插入二次回路联接器（航空插），合上10kV系统I段、II 段分支开关柜控制、操作电源空气小开关，将开关柜低压室面板“远方/就地选择开关”置于就地位，投入保护跳闸压板，就地手动对I段、II 段分支开关进行试验位合闸操作，合闸成功后，模拟主变差动保护动作跳闸（如短接差动保护各常开接点），观察动作信号是否分断35kV进线开关、I段分支开关、II段分支开关。
第3、4次主变空载投入操作同上，并分别模拟高后备保护、非电量保护动作跳闸，跳变压器高压35kV和10kV侧开关。
备注：发电机侧10kV开关柜AR4，若满足条件也必须做试验位合闸后跳闸的确认工作。
若条件不满足，在上述过程中，每次模拟保护动作信号跳闸时，对转送到发电机侧10kV开关柜AR4的转送信号进行确认。
（17）进行变压器第5次空载投入冲击，检查状态显示，确认都正常后，主变压器受电成功，变压器进入空载运行考核，建议时间24小时。
（18）推入10kV I段分支母线TV（1AR4）小车到运行位置，电源空气小开关合闸。
（19）断开分支开关柜（1AR5）接地刀闸，推入I段分支开关小车至运行位置，合上I段分支开关。
（20）检查I段分支母线TV柜面电压表指示，并进行10kV I段压变二次电压的相序和电压测量，确认已正确，分支母线受电成功。
（21）插入1＃锅炉变（1AR1）柜开关小车二次回路线联接器（航空插）。
断开柜内接地刀闸，推入开关小车到运行位。
（22）合上柜内控制、操作电源空气小开关，投入保护跳闸压板，将“远方/就地选择开关”置于远方位置。
（23）远方合上1＃锅炉变（1AR1）开关，检查柜面电压显示，确认正常，检查高压柜内、电力电缆、变压器有无异常。
（24）冲击10分钟后，手动分断开关。
根据规程要求变压器应受电冲击5次，每次冲击的间隔时间要求不小于5分钟。
（25）第2、3、4变压器空载合闸冲击10分钟后，分别模拟过流保护、速断保护、非电量保护动作方式跳高压开关。
（26）第5次冲击后，1＃锅炉变（1AR1）受电成功，变压器进入空载运行考核，建议时间24小时，并进行1#锅炉变0.4kV电压相序和电压测量，确认已正确。
（27）插入低压备用变（1AR2）柜开关小车二次回路联接器（航空插）。
断开柜内接地刀闸分开，推入开关小车到运行位置。
（28）合上柜内控制、操作电源空气小开关，投入保护跳闸压板，将“远方/就地选择开关”置于远方位置。
（29）远方合上低压备用变（1AR2）开关，检查柜面电压显示，确认正常，检查高压柜内、电力电缆、变压器有无异常。
（30）冲击10分钟后，手动分断开关。
根据规程要求变压器应受电冲击5次，每次冲击的间隔时间要求不小于5分钟。
（31）第2、3、4变压器空载合闸冲击10分钟后，分别模拟过流保护、速断保护、非电量保护动作方式跳高压开关。
（32）第5次冲击后，低压备用变（1AR2）受电成功，变压器进入空载运行考核，建议时间24小时，并进行低压备用变0.4kV电压相序和电压测量，与1#锅炉变0.4kV核相，确认已正确。
（33）推入10kV II段分支母线TV（2AR2）小车到运行位置，电源空气小开关合闸。
（34）断开分支开关柜（2AR1）接地刀闸，推入II段分支开关小车至运行位置，合上II段分支开关。
（35）检查II段分支母线TV柜面电压表指示，并进行10kV II段压变二次电压的相序和电压测量、与10kV I段压变二次核相，确认已正确，分支母线受电成功。
（建议10kV I段和II段进行一次核相）。
（36）插入2＃锅炉变（2AR3）柜开关小车二次回路联接器（航空插）。
将柜内接地刀闸断开，推入开关小车到运行位.（37）合上柜内控制、操作电源空气小开关，投入保护跳闸压板，将“远方/就地选择开关”置于远方位。
