中考物理复习欧姆定律专题练习(有答案)
中考物理《欧姆定律》专项练习题-附带答案
中考物理《欧姆定律》专项练习题-附带答案学校:___________班级：___________姓名：___________考号：___________知识点归纳一、欧姆定律1.定义：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比2.公式：I=UR（欧姆定律）3.电流和电压成正比，不能说电压和电流成正比。
4.电流和电阻成反比，不能说电阻与电流成反比，也不能说电阻和电压成正比。
二、串、并联电路的特点1.串联电路的特点：2并联电路的特点：（1）I总=I1=I2 （1）I总=I1+I2（2）U总=U1+U2（2）U总=U1=U2（3）R总=R1+R2 （3）R总=R1R2R1+R2（4）串联电路：（4）并联电路：三、欧姆定律的计算1.先判断串并联（拆除法），电流表看成是导线，电压表看成断路。
2.再判断各电表测量的对象。
3.最后运用串并联电路的特点和欧姆定律（知二求一）分析计算。
一、单选题1．对于欧姆定律，理解正确的是（）A．从R＝UI可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比B．从U＝IR可知，导体两端的电压随电阻的增大而增大C．从R＝UI可知，导体两端的电压为零时，导体的电阻也为零D．从I＝UR可知，导体中的电流跟加在它两端的电压成正比，跟它的电阻成反比2．小明利用如图所示的电路探究电流跟电阻的关系，已知电源电压为6V且保持不变，实验中用到的电阻R分别为5Ω、10Ω、15Ω、20Ω，他先用5Ω的电阻进行实验，闭合开关后，调节滑动变阻器滑片P，使电压表的示数为2V，记下此时电流表的示数。
则下列说法不正确的是（）A．此时电流表的示数为0.4AB．此时滑动变阻器两端的电压为4VC．将5Ω更换为10Ω后，闭合开关，应将滑动变阻器滑片P向右端滑动D．要获得四组实验数据，滑动变阻器的最大阻值至少为20Ω3．如图是电阻甲和乙的U—I图象，下列说法正确的是（）A．甲的电阻值保持10Ω不变B．乙的电阻值保持不变C．甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3AD．甲，乙串联在电路中，当电路电流为0.2A时，电源电压为8V4．如图所示，电源电压保持不变，先闭合开关S1，电压表示数为U1；再闭合开关S2，电压表示数为U2，电阻R1、R2的阻值之比为（）A．U1：U2B．U2：U1C．U2：(U2−U1)D．U1：(U2−U1)5．如图甲所示的电路中，电源电压为6V且保持不变。
中考物理复习《欧姆定律计算题》专项训练(附带有参考答案)
中考物理复习《欧姆定律计算题》专项训练（附带有参考答案)学校:___________班级：___________姓名：___________考号：___________1．真真同学设计了一款弹力秤，用来测量某段时间的降雨量。
其原理如图甲所示，它主要由轻质弹簧，杠杆OAB ，压力传感器R （电阻值随所受压力的大小发生变化的变阻器）和显示压力大小的仪器A （实质是电流表）等关键元件构成，其中OA∶OB=1∶2，已知压力传感器的电阻R 与它所受的压杆压力F 的关系如图乙所；。
电源电压为6V 且保持不变，真真将一个质量为600g ，棱长为10cm 的实心正方体木块悬挂在弹簧下端，静止时木块下表面距离空烧杯底正上方4cm 处，若烧杯底面积为300cm 2，轻质弹簧自然状态时长度为10cm ，且弹簧每受到1N 的力时长度变化0.5cm ，杠杆始终水平。
当水槽内收集一些水时；（1）弹簧恰好处于自然状态，求此时通过仪器A 的电流；（2）若仪器A 示数为0.2A 时，求物体排开水的体积V 排；（3）仪器A 示数为0.2A 时，求水槽中水的总质量。
2．如图甲所示是小华同学设计的一种测定油箱内油量的装置，其中其中0R 为定值电阻，R 为压敏电阻，其阻值随所受压力变化的图像如图乙所示。
油量表由量程为03V 的电压表改装而成。
已知油箱重80N ，压敏电阻R 能够承受的最大压力为800N 。
电源电压保持6V 不变。
（g 取10N/kg ）（1）若压敏电阻与油箱的接触面积是42410m -⨯，则压敏电阻能承受的最大压强为多大？（2）压敏电阻受到压力最大时油箱内汽油的质量多大？若油箱内油的密度为30.8g/cm ，此时油箱内油的体积是多少立方米？（3）若压敏电阻受到最大压力时，电压表的示数达到最大值，则定值电阻0R阻值为多大？（4）若电压表示数为2V，此时油箱内油的重力是多少牛顿。
3．某同学设计了一个测量身高和体重的电路，其原理如图甲所示。

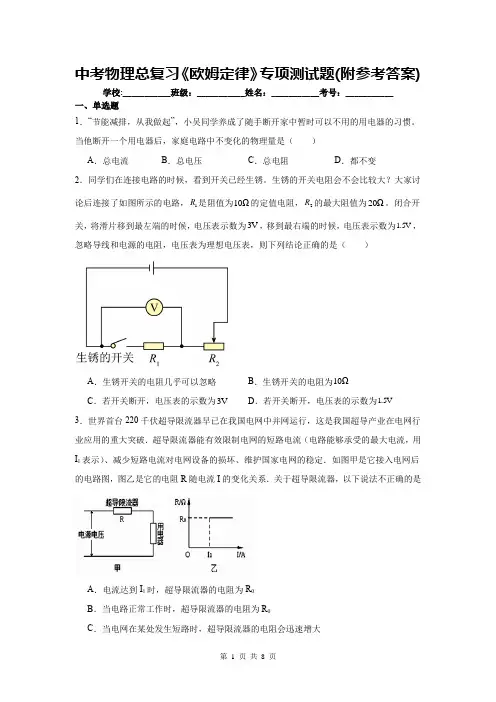

中考物理总复习《欧姆定律》专项测试题(附参考答案)
中考物理总复习《欧姆定律》专项测试题(附参考答案) 学校:___________班级：___________姓名：___________考号：___________一、单选题1．“节能减排，从我做起”，小吴同学养成了随手断开家中暂时可以不用的用电器的习惯。
当他断开一个用电器后，家庭电路中不变化的物理量是（）A．总电流B．总电压C．总电阻D．都不变2．同学们在连接电路的时候，看到开关已经生锈。
生锈的开关电阻会不会比较大？大家讨论后连接了如图所示的电路，1R是阻值为10Ω的定值电阻，2R的最大阻值为20Ω。
闭合开关，将滑片移到最左端的时候，电压表示数为3V，移到最右端的时候，电压表示数为1.5V，忽略导线和电源的电阻，电压表为理想电压表，则下列结论正确的是（）A．生锈开关的电阻几乎可以忽略B．生锈开关的电阻为10ΩC．若开关断开，电压表的示数为3V D．若开关断开，电压表的示数为1.5V3．世界首台220千伏超导限流器早已在我国电网中并网运行，这是我国超导产业在电网行业应用的重大突破．超导限流器能有效限制电网的短路电流（电路能够承受的最大电流，用I1表示）、减少短路电流对电网设备的损坏、维护国家电网的稳定．如图甲是它接入电网后的电路图，图乙是它的电阻R随电流I的变化关系．关于超导限流器，以下说法不正确的是A．电流达到I1时，超导限流器的电阻为R0B．当电路正常工作时，超导限流器的电阻为R0C．当电网在某处发生短路时，超导限流器的电阻会迅速增大D．当电网在某处发生断路时，超导限流器的电阻为04．如图所示电路，电源电压恒定不变，R0为定值电阻，R为电阻箱，当开关S闭合，电阻箱R取不同阻值时，电压表均对应有不同示数U，多次改变电阻箱R的阻值，所得到的1U﹣R图像为如图中的哪一个（）A．B．C．D．5．小华探究电流与电阻的关系实验中，准备使用5Ω、10Ω、20Ω的电阻完成实验，她先将这三个电阻分别接入电路中，调节滑动变阻器的滑片，得到电压表示数的变化范围分别是0.4V~1.9V、0.7V~2.15V、1.1V~2.35V，最终设定合理的电压范围为（）A．0.4~1.9V B．1.1~1.9V C．0.4~2.35V D．1.1~2.35V6．下列图像中，正确反映物理量之间关系的是A．定值电阻的阻值与两端电压的关系B．定值电阻的阻值与通过的电流的关系C．通过定值电阻的电流与电压的关系D．通过定值电阻的电流与阻值的关系7．如图所示电路中，R1和R2的阻值均为20Ω，电压表V1的示数为2V，下列说法中错误的是（）A．通过R1的电流是0.1A B．电压表V2的示数为2VC．电压表V2的示数为4V D．通过R2的电流是0.1AR为定值电阻，R为8．如图所示，一闭合电路竖着固定在一辆光滑绝缘的小车上，电路中压敏电阻，其阻值随所受压力的增大而减小。
中考物理《欧姆定律》专项练习题(附答案)
中考物理《欧姆定律》专项练习题(附答案)物理专项练习学校：__________ 姓名：__________ 班级：__________ 考号：__________一、填空题（共5题，总计0分）1．为测量阻值约10Ω的电阻，小龙设计并连接了如图所示电路，所使用的电源为两节干电池。
请指出他在电路设计和连接上存在的两个问题：①②。
2．如图所示，电源电压保持不变，开关S断开时，电压表示数为2V开关S闭合时，电压表示数为6V，那么电阻R1R2＝。
3．如图所示电路，灯泡L的灯丝电阻和电源电压均保持不变。
闭合开关S后，当滑动变阻器的滑片P位于ab中点时，灯泡L恰好正常发光在滑片P向b端移动的过程中，你将观察到的现象有：⑴⑵。
4．如图所示，已知电源电压为6V，电阻R1为10Ω。
闭合开关后，电流表示数为1A，则R2＝Ω，通过R2的电流等于A。
5．如图所示，电路中电流表A1与A2的示数之比为5：3，若R1＝30欧，则R2＝欧。
二、实验探究（共2题，总计0分）1．小明要研究“串联电路中导体两端电压与导体电阻阻值之间的关系”，他设计了如图所示的实验电路，并依次测量了每个已知阻值的定值电阻两端的电压，记录了如下表所示的实验数据。
请你对表格中的数据进行分析，归纳出导体两端电压与导体电阻阻值之间的关系是：。
R/Ω102030506070U/V2461012142．在“测量未知电阻R的阻值"实验中：(1)请你用笔画线代替导线把图10中的器材连接成实验电路。
(2)请把第二次测量时，图11所示的电压表和电流表示数填入表2中相应的空格。
表2次数123电压／V 1.1 2.3电流／A0.220.46(3)处理表2中所记录的各次实验数据，得出待测电阻R的阻值为Ω。
三、综合题（共2题，总计0分）1．小明做用伏安法测量小灯泡电阻的实验，小灯泡的额定电压为2.5V，已经连接如下图所示电路。
⑴同组的小琴又给他补接了两根导线使电路完整，请你将这两根导线画出来。

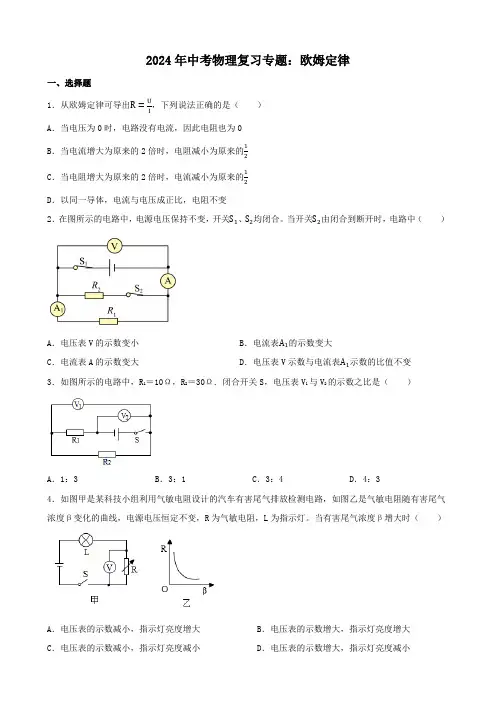

2024年中考物理复习专题：欧姆定律(含答案)
2024年中考物理复习专题：欧姆定律一、选择题，下列说法正确的是（）1．从欧姆定律可导出R=UIA．当电压为0时，电路没有电流，因此电阻也为0B．当电流增大为原来的2倍时，电阻减小为原来的12C．当电阻增大为原来的2倍时，电流减小为原来的12D．以同一导体，电流与电压成正比，电阻不变2．在图所示的电路中，电源电压保持不变，开关S1、S2均闭合。
当开关S2由闭合到断开时，电路中（）A．电压表V的示数变小B．电流表A1的示数变大C．电流表A的示数变大D．电压表V示数与电流表A1示数的比值不变3．如图所示的电路中，R1＝10Ω，R2＝30Ω．闭合开关S，电压表V1与V2的示数之比是（）A．1：3 B．3：1 C．3：4 D．4：34．如图甲是某科技小组利用气敏电阻设计的汽车有害尾气排放检测电路，如图乙是气敏电阻随有害尾气浓度β变化的曲线，电源电压恒定不变，R为气敏电阻，L为指示灯。
当有害尾气浓度β增大时（）A．电压表的示数减小，指示灯亮度增大B．电压表的示数增大，指示灯亮度增大C．电压表的示数减小，指示灯亮度减小D．电压表的示数增大，指示灯亮度减小5．在“探究电流与电压的关系”的实验中，小军分别画出了电阻R1和R2的I−U图像如图所示，下列说法正确的是（）A．当R1与R2两端的电压为0时，它们的电阻也为0B．若R1与R2电阻丝材料、长度相同，则R1更细C．R1与R2串联接在电路中，R1与R2两端的电压之比为1：2D．R1的阻值为10Ω6．小灯泡L正常发光的电压为3V，它的I-U图像如图甲所示，把小灯泡接入图乙所示的电源电压恒定的电路中，将标有“10Ω，2A”的滑动变阻器的滑片P移至B端，闭合开关，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V。
下列说法错误的是（）A．电源电压为4.5V B．小灯泡正常发光时的电流为0.5AC．小灯泡正常发光时的电阻为6ΩD．小灯泡正常发光时，滑动变阻器接入电路的阻值为5Ω7．如图所示电路，电源电压恒定为3V，R1、R2均为定值电阻。
中考物理复习《欧姆定律》专项测试卷(附答案)
中考物理复习《欧姆定律》专项测试卷(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的坐标图，如果可以给这个坐标图的横纵坐标加上一些适当的物理量及单位，可以用来说明A．匀速直线运动中速度与所运动路程的关系B．导体的电阻与其两端的电压的关系C．燃料完全燃烧放出的热量与质量的关系D．晶体加热时温度与时间的关系2．如图所示，电源电压为4.5V，电压表量程为“0∼3V”电流表量程为“0∼0.6A”，滑动变阻器规格为“10Ω0.5A”，小灯泡L标有“2.5V0.5A”（灯丝电阻不变）。
在保证电路安全的情况下，移动滑动变阻器的滑片，下列说法正确的是（）A．小灯泡的电阻为10ΩB．电压表示数变化范围是1.5V∼3VC．滑动变阻器连入电路的阻值变化范围是4Ω∼10ΩD．电流表示数变化范围是0.2∼0.5A3．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示。
把它们串联在电路中，如图（乙）所示。
闭合开关S，这时电流表的示数为0.2A，则电源电压和元件B的电功率分别是（）A．2.0V0.8W B．4.5V0.5WC．2.5V 1.0W D．4.5V 1.0W4．如图所示电路，电源电压一定。
电阻R1的阻值为R2的2倍。
当开关S1、S2都闭合时，电流表A1的示数为I1，电流表A2的示数为5I1。
当开关S1、S2都断开时，电流表A1的示数为I1′。
则I1′与I1之比为（）A．6∼11B．2∼7C．1∼7D．3∼75．如图所示，电源电压恒定，闭合开关S，向右移动滑动变阻器滑片的过程中，关于电流表、电压表示数的变化情况，下列判断正确的是（）A．电流表示数变小，电压表示数不变B．电流表示数变小，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变大，电压表示数变大6．如图所示，AB为铅笔芯，其电阻与长度成正比，c为铅笔芯的中点，在滑片P从c向d端滑动过程中，下列说法正确的是（）A．电路的总电阻逐渐增大B．A1、A2的示数同时增加C．A1示数变化量大于A2示数变化量D．A1示数变化量小于A2示数变化量R阻值的四种电路，电源电压恒定且未知，7．如图是学校兴趣小组利用实验室常用仪器设计测量未知电阻xR0是已知阻值的定值电阻，滑动变阻器R最大阻值未知，实验中只能闭合或断开开关及移动滑动变阻器滑片，其中能够测量出x R阻值的电路（）A．只有∼∼B．只有∼∼C．只有∼∼∼D．∼∼∼∼8．如图所示，是小明测量未知电阻R x的实验电路，电源电压不变，其中R0为阻值已知的定值电阻．当闭合开关S1和S2时，电流表的示数为I1；当只闭合开关S1时，电流表的示数为I2．则下列四个选项中，R x的表达式正确的是（）A．R x=B．R x=C．R x=R0D．R x=R09．某同学在只有电流表或电压表的情况下想测量未知电阻R X的阻值，其中电源电压不变且未知，定值电阻的阻值和滑动变阻器的最大阻值均已知。
2024年中考物理复习真题训练—欧姆定律(含答案解析)
2024年中考物理复习真题训练—欧姆定律（含答案解析）一、选择题1.（2023·四川甘孜·统考中考真题）如图所示的电路中，电阻阻值R1＞R2。
开关S闭合后，R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2。
则（）A．U1＞U2B．U1＜U2C．I1＜I2D．I1=I2【答案】C【详解】AB．如图所示，电阻R1、R2并联，根据并联电路电压特点，闭合开关，各支路两端的电压相等，即U1=U2，故AB不符合题意；CD．在并联电路中，每条支路两端的电压相等，因为R1＞R2，根据I=U/R可得，通过电阻R1的电流较小，即I1＜I2，故C符合题意，D不符合题意。
故选C。
2．（2023·黑龙江牡丹江·统考中考真题）如图所示，电源电压不变，闭合开关，将滑动变阻器的滑片P向左移动，下列说法正确的是（）A．电流表示数变小B．电压表示数变大C．小灯泡变亮D．滑动变阻器阻值变大【答案】C【详解】BD．由图可知，滑动变阻器和小灯泡串联在电路中，电压表测滑动变阻器两端的电压，闭合开关，将滑动变阻器的滑片P向左移动，滑动变阻器接入电路中的电阻变小，根据串联分压原理可知，滑动变阻器两端的电压变小，故BD错误；AC．电路中的总电阻变小，根据欧姆定律可知，电路中的总电流变大，所以小灯泡变亮，故C 正确，A错误。
故选C。
3.（2023·辽宁大连·统考中考真题）下列各电路中，电源电压不变。
先闭合开关S，再闭合开关S1，电流表示数不变的是（）A．B．C．D．【答案】C【详解】A．当S闭合时，电阻R1和电阻R2串联，根据欧姆定律得到此时电流表示数I=UR1+R2再闭合S1后，R2被短路，只有R1接入电路，此时电流表示数I′=U/RS1断开前后电流表示数不相等，发生了变化，故A不符合题意；B．当S闭合时，只有电阻R2的简单电路，电流表的示数为零，再闭合S1后，两个电阻并联，电流表测量通过电阻R1支路的电流，此时电流表有示数，所以电流表示数发生了变化，故B不符合题意；C．当S闭合时，电阻R1和电流表串联接入电路，此时电流表测量通过电阻R1的电流，再闭合S1后，两个电阻并联，由并联电路的特点可知，通过R1的电流不变，此时电流表仍然测量通过电阻R1的电流，电流表的示数不变，故C符合题意；D．当S闭合时，电阻R1和电流表串联接入电路，此时电流表测量通过电阻R1的电流，再闭合S1后，两个电阻并联，电流表测量干路中的电流，由并联电路电流的特点可知此时电流表的示数变大，故D不符合题意。
中考物理总复习《欧姆定律》专项测试题(附带参考答案)
中考物理总复习《欧姆定律》专项测试题(附带参考答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电源电压保持不变，闭合开关S1、S2，断开开关S3，当滑片P向左滑动时（）A．灯泡L2亮度变亮，电流表示数减小B．灯泡L1亮度变亮，电压表示数减小C．电流表示数不变，电压表示数增大D．电流表示数不变，电压表示数不变2．如图所示，电源电压不变，先闭合开关S，待电路稳定后再闭合S1，下列说法正确的是（）A．电表A1、A、V的示数都变大B．电流表A示数与电流A1表示数的差值不变C．电压表V示数与电流A表示数的比值变小D．电压表V示数与电流A1表示数的乘积变大3．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图像如图乙所示，R2的总阻值为50Ώ，下列说法中错误．．的是A．电源电压为6VB．该电路的最大功率为3.6WC．P在b端时，电阻R1的功率为0.1 WD．P在b端时，该电路的总功率为0.5 W4．根据如表一组实验数据，可以得到的结论是（）A．导体电阻一定时，电压跟电流成正比B．导体电阻一定时，电流跟电压成正比C．电压一定时，电阻跟电流成反比D．电压一定时，电流跟电阻成反比5．如图是小红连接的电路，实验中某次电压表、电流表示数如图。
下列关于这次实验的说法正确的是（）A．定值电阻为20ΩB．滑动变阻器的最大阻值大于或等于20ΩC．定值电阻为100ΩD．定值电阻与滑动变阻器连入电路的阻值之和为20Ω6．如图所示的电路中，电源电压不变，闭合开关S，滑片P从最左端向右移动的过程中（保证各元件安全），下列说法正确的是：（）A ．电流表1A 示数变大，电流表2A 示数不变B ．电流表1A 示数变小，电压表V 示数不变C ．电压表V 示数与电流表1A 示数的乘积不变D ．电压表V 示数与电流表2A 示数的比值变小7．如图所示的电路中，L 1、L 2是两盏完全相同的灯泡．闭合开关S 后，L 1、L 2均正常发光，过了一会儿突然两灯同时熄灭．检查时发现：若用一根导线先后连接开关S 的两端和电阻R 的两端，电路均无变化，两灯仍然不亮．若用电压表测L 2两端b 、c 两点间的电压，电压表的示数明显高于L 2的额定电压．据此可以判断( )A ．L 1的灯丝断了B ．L 2的灯丝断了C ．开关S 接触不良D ．电阻R 损坏了8．当开关S 由断开到闭合，电流表两次示数之比是1∶5，由此可知，电阻R 1与R 2之比是（ ）A ．5∶1B ．1∶5C ．1∶4D ．4∶19．在如图所示的电路中，电源电压保持不变，闭合开关S ，将滑动变阻器滑片P 向右移动的过程中（ ）∶电压表V2示数不变∶电流表A示数变小∶电压表V1示数与电流表A示数的比值变大∶电压表V2示数与电流表A示数的比值不变A．∶∶∶B．∶∶∶C．∶∶∶D．∶∶∶10．酒精测试仪可检测驾驶员是否酒后驾车，如图甲所示是它的原理图，酒精气体传感器的电阻跟酒精气体浓度的关系如图乙所示．如果测试到的酒精气体浓度越大，那么A．传感器的电阻越大B．通过传感器的电流越小C．电压表的示数越大D．传感器两端的电压越大二、填空题11．如图是灯L1，L2的电流随电压变化关系的图像。
中考物理复习专题：欧姆定律(含答案)
中考物理复习专题：欧姆定律一、单选题1．如图甲所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全情况下多次移动滑动变阻器的滑片，根据记录的电流表和电压表示数绘制出图乙的图像，下列说法正确的是（）A．电源电压为3VR的阻值是15ΩB．定值电阻C．滑动变阻器连入电路的最大阻值为7.5ΩD．当滑片P移至中点时，电流表的示数是0.3A2．在“测量小灯泡正常发光时的电阻”的实验中，关于四位同学遇到的一些问题，下列说法不正确的是（）A．小刚连接完电路的最后一根导线小灯泡就亮了，是因为他连接电路时开关是闭合的B．小强连接完电路闭合开关后小灯泡不亮，可能是因为滑动变阻器的阻值调到了最大C．小丽发现小灯泡在不同电压下测得的电阻值均不相同，有可能是由测量误差导致的D．小梅要判断小灯泡是否正常发光，应在调节滑动变阻器的同时仔细观察电压表示数是否达到额定电压3．近十年，中国高铁从追赶到领跑，实现了完美超越。
如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，0R为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。
当激光发生器射向光敏电阻的激光被烟雾遮挡时，光照强度减弱，下列说法正确的是（）A．光敏电阻R的阻值减小B．电流表的示数增大C．电压表的示数减小D．电压表与电流表示数之比变大4．小明设计了如图所示的“电阻测量盒”。
电源电压未知，从方框引出线两端接入被测电阻，闭合开关1S后，下列说法正确的是（）R的电流A．电流表测通过R的阻值未知，则无法测出被测电阻阻值B．若S后，电流表示数会变小C．再闭合开关2D．电源电压下降时，测得的电阻值会偏小5．以下四个电路，不能测出未知电阻R x阻值的电路是（R0阻值已知，电源电压未知）（）A．B．C．D．6．关于欧姆定律，下列说法正确的是（）A ．导体两端电压越大，通过导体的电流越小B ．导体电阻越大，通过导体的电流越小C ．当导体两端的电压为零时，导体的电阻也为零D ．导体两端的电压一定时，通过导体的电流与导体的电阻成反比7．如图所示的电路中，当开关S 闭合，甲、乙两表示为电压表时，示数之比32U U 甲乙∶∶；当开关S 断开，甲、乙两表是电流表时，则两表的示数之比为I I 甲乙∶为（ ）A ．2：1B ．3：1C ．2：3D ．1：38．如图所示是汽车油量表的工作原理图，其中电源电压为3V ，油量表是由一只量程为0~0.6A 的电流表改装的，变阻器 R 1铭牌标有“5Ω 2A”的字样，闭合开关，此时滑片P 与a 端的距离为R 1总长的四分之一，以下说法正确的是（ ）A ．此时变阻器接入电路中的阻值是4ΩB ．当油量减少时，电路的总电阻减小C ．油量减少时，油量表示数增大D ．为使电路安全，定值电阻R 0至少为5Ω9．物理学研究中常常用到“控制变量法”、“等效法”、“类比法”等科学方法。
中考物理总复习《欧姆定律实验》专项练习题(附参考答案)
中考物理总复习《欧姆定律实验》专项练习题(附参考答案)学校:___________班级：___________姓名：___________考号：___________1．为了测定额定电压为2.5V小灯泡发光时的电阻，小明同学设计了如图甲所示的的实验电路，图中R0为已知电阻．（1）闭合开关，发现小灯泡不亮，电压表V1无示数，V2有示数，则电路出现故障的原因可能是．（2）排除故障后，再闭合开关，看到小灯泡发光很暗，要想测出小灯泡正常发光时灯丝的电阻，应把滑动变阻器的滑片向端移动（填“左”或“右”），使电压表V1的示数U1＝V．若此时电压表V2的示数如图乙所示，则U2＝，小灯泡的电阻R l可表示为．2．在探究“电流与电阻的关系”实验中电源电压为30V且保持不变，滑动变阻器上标有“25Ω3A”字样。
实验中所用的四个定值电阻的阻值分别为10Ω、15Ω、25Ω、30Ω。
（1）闭合开关前，调节滑动变阻器滑片至（选填“最左端”或“最右端”）；（2）小明在a、b间依次接入不同阻值的电阻，其中在接入15Ω的电阻时，调节滑动变阻器的滑片后，读出了电流表的示数；（3）断开开关，保持滑片的位置不变，用25Ω的电阻替换15Ω的电阻，闭合开关，要得到正确的实验结论，应将滑片向（填“左”或“右”）端移动，直到电压表的示数为V，此时电流表示数为A；（4）断开开关，再用30Ω的电阻替换25Ω的电阻继续实验时，无论怎样移动滑动变阻器的滑片都不能完成此次探究，为了能够得到这组数据。
测量出与前面更换电阻两端电压相同时“30 ”的定值电阻对应的电流。
小明设计了如下调整方案，请帮助他填写完整：在电路中串联一个电阻，则串联的电阻的阻值范围是。
3．某中学九年级课外兴趣小组的同学，按照图甲所示的实物连接图做“测定小灯泡的电阻”实验（小灯泡标有“2.5V”的字样），在实验过程中测得数据如表：实验次数123456灯泡两端的电压U/V0.5 1.0 1.5 2.0 2.5 3.0通过灯泡的电流I/A0.180.220.260.300.34灯泡发光情况微亮→逐渐变亮（1）开关闭合前，滑动变阻器的滑片应移到端（选填“A”或“B”），这样做能对电路起保护作用；（2）根据实物图，在方框内画出对应的电路图；（3）灯泡正常发光时，电流表的示数如图乙所示，上面表格中的空格处读数是，此时小灯泡的电阻是Ω；（保留小数点后一位数字）（4）分析表格中的数据可以看出，在灯丝中电流逐渐增大的过程中，灯丝的电阻在变；（5）如果实验中所用器材良好，但某同学在实验中发现电流表的指针几乎不动，而电压表的示数较大，则电路中发生故障的原因是。
中考物理总复习《欧姆定律》专项测试题(附参考答案)
中考物理总复习《欧姆定律》专项测试题(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．用伏安法测一固定电阻的阻值，已知电流表内阻为0.2欧，电压表内阻为20千欧，待测电阻约为10欧，则最佳的测量电路是图中的A．B．C．D．2．如图所示电路中，电源电压保持不变，R1为定值电阻，闭合开关S后，将滑动变阻器R2的滑片从右向左移动，在此过程中（）A．电流表A示数变大，电压表V2示数变大B．电压表V1示数与电流表A示数的比值变小C．电压表V1示数变化量与电流表A示数变化量的比值变大D．电压表V2示数变化量与电流表A示数变化量的比值不变3．小明在用“伏安法”测电阻的实验中，根据测量数据绘制出如图所示I-U图像，对此作出的判断中，正确的是()A．通过R1的电流与它两端所加电压不成正比B．R2的电阻比R1的阻值大C．将R1、R2并联接入到同一电路中，R2两端的电压较大D．将R1、R2串联接入到同一电路中，通过R1的电流较大4．为了减少食物浪费，某自助餐厅开展了“吃多少，拿多少”的活动，在平台上放了一个电子秤。
图是电子秤的原理图，R0是定值电阻，R是滑动变阻器，它的金属滑片P与弹簧顶端固定在一起，下列说法正确的是（）A．电路中R0起到保护电路的作用，R与R0是并联的B．电子秤仪表是由电压表改装而成的C．食品质量越大，通过R的电流越大D．食品质量越大，仪表示数越小5．如图所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全的前提下，向左移动滑动变阻器的滑片。
在移动滑片的过程中，下列说法正确的是（）A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变大C．电流表的示数变小，电压表的示数变小D．电流表的示数变大，电压表的示数变小6．如图所示的电路中，A、B、C分别表示电流表或电压表，它们的示数以安或伏为单位。
中考物理总复习《欧姆定律》专项测试题(附参考答案)
中考物理总复习《欧姆定律》专项测试题(附参考答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路中，电源电压U＝4.5V，且保持不变，灯泡L标有“2.5 V，1.25W”字样，变阻器R最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3 V。
为保护电路，变阻器接入电路的阻值范围是（不计灯泡电阻的变化）（）A．4Ω~10ΩB．5Ω~20ΩC．4Ω~20ΩD．5Ω~10Ω2．如图的电路图，电源电压恒为30V，定值电阻R2=40Ω，R3=30Ω，滑动变阻器R1的规格为“80Ω 1A”，电流表A1的量程为0-3A，电流表A2的量程为0-0.6A，电压表的量程为0-15V，下列说法不正确的是A．只闭合开关S，R1和R3串联，将滑片P从a端滑至中点,电路中电流变大B．只闭合开关S、S3，调节滑片P的位置并保证电路安全，则R1两端电压的范围是12V~15VC．只闭合开关S、S1、S2，调节滑片P的位置并保证电路安全，则R1接入电路的阻值范围是30Ω~80ΩD．只闭合开关S、S1、S2，调节滑片P在R1的a端，此时电流表A1的示数为1.125A 3．如图所示，闭合开关S，使滑动变阻器的滑片向左移动，则A ．电流表示数变小B ．电压表示数变小C ．电压表示数不变D ．灯泡变暗 4．如图所示的电路中，R 1、R 2为定值电阻，电源电压不变，闭合开关S 1、S 2，两表均有示数；闭合开关S 1，断开开关S 2，则（ ）A ．电流表的示数变小，电压表与电流表示数之比变小B ．电流表的示数变大，电压表与电流表示数之比变小C ．电流表的示数变小，电压表与电流表示数之比不变D ．电流表的示数变大，电压表与电流表示数之比变大5．在“探究串联电路中电压大小的关系”实验中，某 同学用电压表分别测出如图中 AB 、BC 、AC 三处的 电压大小．为了进一步探究电压大小关系总结普遍 规律．他下一步的操作应该是（ ）A ．将电源两极对调，再次测量 AB 、BC 、AC 三处的 电压大小B ．改变开关 S 的位置，再次测量 AB 、BC 、AC 三处 的电压大小C ．将图中两只灯泡位置对调，再次测量 AB 、BC 、 AC 三处的电压大小D ．换用不同规格的灯泡，再次测量 AB 、BC 、AC 三处的电压大小6．现有两个阻值未知的电阻1R 和2R ，为了比较它们的阻值大小，小明设计了如图所示的四种电路，其中可行的是（ ）A．①①①B．①①①C．①①①D．①①①7．下列关于电学基础知识的说法，正确的是（）A．摩擦起电的实质是正电荷发生了转移B．电路中有持续电流的条件是电路中有电源且电路闭合C．只要电子在运动，电路中就一定有电流D．导体两端的电压跟导体中的电流成正比8．如图所示的电路，电源电压保持不变，闭合开关S，当滑片P向左移动时，下列说法正确的是A．电流表示数变小B．电流表示数变大C．电压表示数变小D．电压表示数不变9．对如图所示电路，当闭合开关后向右移动滑动变阻器滑片时，下列分析正确的是（）A．电流表A的示数变大B．电压表V的示数变大C．电阻R0消耗的功率变大D．电阻R消耗功率不变10．如图所示的电路，电源电压保持不变，闭合开关S，将变阻器滑片P向左移动时（）A．电流表示数不变、电压表示数变大B．电流表示数变小、电压表示数变大C．电流表示数不变、电压表示数变小D．电流表示数变大，电压表示数不变二、填空题11．为了纪念物理学家所做出的巨大贡献，有些物理量和物理定律就用他们的名字命名，请仿照示例写出一个以物理学家命名的物理定律及利用他名字作为单位的物理量，示例：牛顿第一定律﹣力；定律﹣。
中考物理总复习《欧姆定律》专项练习题(附带答案)
（3）实验记录的数据如下表所示，其中第4次实验时电压表的示数如图乙所示，为__________V，接下来测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向__________（选填“左”或“右”）端移动；
实验次数
1
2
3
4
5
电压U/V
0.6
1.0
1.5
2.5
电流I/A
（4）小明根据实验数据绘制了 和 的图像，如图丙、丁所示。由图像可以得到的实验结论是：在电阻一定的情况下，通过导体的电流跟这段导体两端的电压成______；在电压一定的情况下，通过导体的电流跟导体的电阻成______。
14.小红用如图1所示的电路测量定值电阻Rx的阻值。
（1）在图1中连接错误的一根导线上打叉并改正______（要求滑片P左移时，电流表示数变大）；
A. 可能是灯泡L1短路B. 可能是灯泡L2短路
C. 可能是灯泡L1断路D. 一定是灯泡L2断路
3.如图所示，电源电压恒定不变，闭合开关后，当滑动变阻器滑片P向左端滑动时，下列说法正确的是（ ）
A. 电流表A示数变大，电压表V示数变小
B. 电流表A示数变小，电压表V示数变大
C. 电流表A示数变大，电压表V示数不变
（3）排除故障后，闭合开关，移动滑动变阻器的滑片，当电压表的示数为 时，电流表示数如图乙所示，则小灯泡正常发光时的电流为_________A，小灯泡正常发光时的电阻为_________ （计算结果保留一位小数）；
【拓展】该同学实验兴致正浓，他又分别测出了 和 电压下小灯泡的电阻，然后用这三次电阻的平均值作为小灯泡正常发光时的电阻值。他的这种做法是_________（选填“正确”或“错误”）的，理由是_________。
物理欧姆定律专题练习(及答案)含解析精选全文
可编辑修改精选全文完整版物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．3．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．4．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．5．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。
中考物理欧姆定律题20套(带答案)
中考物理欧姆定律题20套(带答案)一、欧姆定律选择题1．如图所示，电源电压保持不变，闭合开关，调节变阻器，各电表示数变化情况是（）A. 滑片向右移动，甲表示数变小，乙表示数变大B. 滑片向左移动，甲表示数变大，乙表示数变大C. 滑片向左移动，甲表示数变大，乙表示数变小D. 滑片向右移动，甲表示数变小，乙表示数不变【答案】D【解析】【解答】由实物图可知，电阻和滑动变阻器并联接入电路中，该电路为并联电路；电表乙并联在滑动变阻器两端，故乙为电压表，测量的是电源的电压，保持不变；电表甲串联在干路中，故甲为电流表，测量的是电源电压；滑片向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；由于定值电阻两端的电压、电阻不变，故通过定值电阻的电流不变，根据并联电路的电流关系可知，干路中的电流减小，电流表示数减小，即甲表示数变小，乙表示数不变，D符合题意，A不符合题意；滑片向左移动时，滑动变阻器接入电路的电阻变小，根据欧姆定律可知，通过滑动变阻器的电流增大；由于定值电阻两端的电压、电阻不变，故通过定值电阻的电流不变，根据并联电路的电流关系可知，干路中的电流增大，电流表示数增大，即甲表示数增大，乙表示数不变，BC不符合题意；故答案为：D。
【分析】由图可知是并联电路，电压表测量电源电压，当电阻增大时，电流减小.2．如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A. 电源电压为8VB. R1的阻值为20ΩC. 电路前后电流之比为1：3D. 电路总功率变化了1.2W【答案】 D【解析】【解答】解：（1）由电路图可知，R1与R2串联，电压表测滑动变阻器R2两端的电压，因串联电路中总电阻等于各分电阻之和，所以，当滑片在B处时，电路中的电流：I1＝，则滑动变阻器两端的电压：U2＝I1×R2＝ ×R2＝4V﹣﹣﹣﹣﹣﹣﹣①由图知，当滑片P置于滑动变阻器R2的中点时，滑动变阻器的电阻减小，由串联分压的规律可知，电压表的示数减小，即此时滑动变阻器两端电压为U2＝4V﹣1V＝3V，同理可得，此时滑动变阻器两端的电压：U2′＝ × ＝3V﹣﹣﹣﹣﹣﹣﹣﹣﹣②用①式比②式可得：＝，解得：R2＝2R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③将③代入①式可得：＝4V，解得：U＝6V，A不符合题意；（2）当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻两端的电压为U1＝6V﹣4V＝2V，此时定值电阻R1的功率为0.8W，即；P1＝＝＝0.8W，解得：R1＝5Ω，则R2＝2R1＝2×5Ω＝10Ω，B不符合题意；（3）电路前后电流之比为I1：I2＝：＝：＝，C不符合题意；（4）电路总功率变化了：△P＝P2总﹣P1总＝﹣＝﹣＝1.2W，D符合题意。
中考物理复习《欧姆定律计算题》专项训练(附带参考答案)
中考物理复习《欧姆定律计算题》专项训练（附带参考答案)学校:___________班级：___________姓名：___________考号：___________1．如图甲所示，是小华利用所学的物理知识设计的一个拉力传感器，并用它作为测力计完成了测量滑轮组机械效率的实验。
拉力传感器的电源电压为6V，0R是阻值为10Ω的定值电阻，1R是压敏电阻，其阻值与所受压力的关系如图乙所示，压敏电阻上有一个压板与挂钩相连，将挂钩受到的拉力转化为对压敏电阻的压力，用量程为03V的电压表来反应挂钩处拉力大小。
实验中用滑轮组提着重20N的物体匀速上升1m的过程中，电压表的示数始终保持2V不变。
不计滑轮组的绳重及摩擦，则：（1）如将电压表表盘改为拉力刻度，应该将拉力零刻度线标在电压多少伏的刻度线上？（2）这次实验滑轮组的机械效率是多大？（3）这个滑轮组能提起的物体最重不能超过多少牛？2．“坐位体前屈”是学生体质健康测试项目。
图甲是某女生测试示意图。
图乙是学习小组设计的测试仪电路原理图，电源电压恒为4.5V，电压表量程为0~3V，定值电阻010ΩR=，Ω，允许通过的最滑动变阻器1R由长为30cm、粗细均匀的电阻棒改装而成，规格为1/cm大电流为0.3A。
为保护电路安全，滑片P的起始位置A点设定在离电阻棒最左端O点5cm 处。
测试时，通过推动塑料挡板带动滑片P从起始位置A向右移动，并通过电压表的示数反映学生的测试结果。
下表是初三女生测试等级与滑片P移动距离L的关系。
初三女生测试等级标准不合格合格良好优秀滑片移动距离/cmL≥≤<16.720.1≤<20.1L 3.7< 3.716.7L（1）滑片P在起始位置A点时，闭合开关S，通过0R的电流为0.3A，请计算此时0R两端电压大小；（2）请推导出电压表示数U测与滑片移动距离L之间的关系式；为保护电路安全，说明滑片移动的范围；（3）该测试仪不能测出表中所有的等级，在保证电路各元件安全的情况下，通过替换0R 来实现最大程度增加测试范围，请计算替换电阻2R的最小值。
(物理)中考物理欧姆定律专项训练100(附答案)含解析
（物理）中考物理欧姆定律专项训练100( 附答案 ) 含分析一、欧姆定律选择题1．有两个电路元件A、 B，把它们串连在电路中，如图乙所示，流过元件的电流与其两头的电压关系如图甲所示。
闭合开关S，这时电流表的示数为0.2A，若将 A、 B 两元件并联接在本来的电源上，则此时电路中的总电流为（）A. 1.2AB. 0.6AC. 0.7AD. 0.5A【答案】 A【分析】【解答】（ 1）由电路图能够知道,电路元件 A 和 B 串连 ,电流表测电路中的电流,因串连电路中各处的电流相等,所以 ,电流表的示数为0.2A 时 :由图象能够知道,A 和 B 两头的电压分别为:所以 ,电源的电压 :;（ 2）若将 A、 B 两元件并联接在本来的电源上,因并联电路中各支路两头的电压相等,所以，由图象能够知道,经过两元件的电流分别为:因并联电路中干路电流等于各支路电流之和,所以 ,干路电流 :故答案为： A.【剖析】电路元件 A 和 B 串连，电流表测电路中的电流，再联合电流—电压图像即可求解.2．如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R 为气敏电阻， L 为指示灯．当有害尾气浓度β增大时（）A. 电压表的示数增大，指示灯亮度增大B. 电压表的示数减小，指示灯亮度增大C. 电压表的示数减小，指示灯亮度减小D. 电压表的示数增大，指示灯亮度减小【答案】B【分析】【解答】解：由电路图可知，两电阻串连，电压表测气敏电阻两头的电压，电流表测电路中的电流，由图甲可知，当有害尾气浓度增大时，气敏电阻的阻值将变小，电路的总电阻变小，由 I= 可知，电路中的电流变大，由 U=IR 可知，灯泡 L 两头的电压变大，故指示灯亮度增大；故 CD 错误；因串连电路中总电压等于各分电压之和，所以，气敏电阻R 两头的电压变小，即电压表的示数变小；故 A 错误， B 正确．应选 B．【剖析】由电路图可知，气敏电阻与指示灯串连，电压表测气敏电阻两头的电压，电流表测电路中的电流，依据甲图得出当有害尾气浓度增大时气敏电阻阻值的变化，依据欧姆定律可知电路中电流的变化和灯泡两头的电压变化，依据串连电路的电压特色可知电压表示数的变化；3．如图甲所示，粗细平均的电阻丝AB 经过滑片连入电路（电阻丝的阻值不随温度变化），小灯泡的额定电压为6V．闭合开关S 后，滑片P 从最左端 A 滑到最右端 B 的过程中，小灯泡的I﹣ U 图象关系如图乙所示．则以下计算结果正确的选项是（）A. 电源电压为9VC. 电阻丝 AB 的最大阻值为比为 1：86Ω小B.灯泡的额定功率为3WD. 滑片 P 在 A、 B 两头时小灯泡的电功率之【答案】D【分析】【解答】解：（1）由图甲可知，当滑片位于 B 端时，电路为L 的简单电路，此时电路中的电流最大，由图乙可知，经过灯泡的电流为1A，灯泡两头的电压为6V，即电源的电压U=6V，故 A 错误；灯泡的额定功率 P L=U L I L=6V× 1A=6W，故 B 错误；（ 2）当滑片 P 在最左端 A 时，电阻丝 AB 完整接入电路中，电路中的电流最小，由图乙可知，经过小灯泡的电流为I=0.5A，灯泡两头电压U L′ =1.5V，因串连电路中总电压等于各分电压之和，所以，电阻丝AB 两头电压：U AB=U﹣ U L′ =6V﹣ 1.5V=4.5V，因串连电路中各处的电流相等，所以，由I=可得，电阻丝AB 的阻值：R AB===9Ω，故 C 错误，灯泡的电功率：P L′ =U L′ I=1.5V × 0.5A=0.，75W则滑片 P 在 A、 B 两头时小灯泡的电功率之比：P L′： P L=0.75W： 6W=1： 8，故 D 正确．应选 D．【剖析】（ 1）由图甲可知，当滑片位于 B 端时，电路为L 的简单电路，此时电路中的电流最大，依据图乙可知经过灯泡的电流以及两头的电压即为电源的电压，依据P=UI 求出灯泡的额定功率；（2）滑片P 在最左端 A 时，电阻丝AB 完整接入电路中，电路中的电流最小，依据图乙读出灯泡两头的电压和经过的电流，依据串连电路的电压特色求出AB 两头的电压，依据串连电路的电流特色和欧姆定律求出电阻丝AB 的阻值，依据P=UI 求出灯泡的电功率，而后得出滑片P 在 A、 B 两头时小灯泡的电功率之比．4．以下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P 相连，可上下挪动．现要求：当风吹过探头时，滑动变阻器的滑片P 向上挪动，且风速增大时电压表的示数增大．以下四个图中切合要求的是（）A. B.C. D.【答案】B【分析】【解答】解： AD．探头上平下凸，当风吹过探头时，探头下方空气的流速大于上方空气的流速，探头下方空气压强小于上方空气压强，产生向下的压力差使弹簧压缩，滑片下移，故 AD 不切合题意；BC．探头上凸下平，当风吹过探头时，探头上方空气的流速大于下方空气的流速，探头下方空气压强盛于上方空气压强，产生向上的压力差使弹簧伸长，滑片上移，R2接入电路中的电阻变小，电路中的总电阻变小；由 I= 可知，电路中的电流变大，由 U=IR 可知， R1两头的电压变大，即 B 选项中电压表的示数变大，故 B 切合题意；因串连电路中总电压等于各分电压之和，所以， R2两头的电压变小，即 C 不切合题意．C 选项中电压表的示数变小，故应选 B．【剖析】依据流体压强与流速的关系（流速越快的地方压强越小）判断产生压力的方向，而后判断滑片挪动的方向确立接入电路中电阻的变化，依据欧姆定律可知电路中电流的变化和定值电阻两头的电压变化，依据串连电路的电压特色和滑动变阻器两头的电压变化．此题是力学和电学的综合题，波及到串连电路的特色和欧姆定律的应用，会利用流体压强和流速的关系是解题的重点．5．小华设计了一种输液提示器，能在护士站察看到药液量的变化。
中考物理总复习《欧姆定律》专项练习题(附参考答案)
中考物理总复习《欧姆定律》专项练习题(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题的理解，下列说法中正确的是（）1．对于公式R=UIA．导体的电阻与加在导体两端的电压成正比B．导体的电阻与通过导体的电流成反比C．导体的电阻与加在导体两端的电压成正比，与通过导体的电流成反比D．导体的电阻与加在导体两端的电压、通过导体的电流都无关2．图所示的电路中，电源两端电压保持不变．闭合开关S后，滑动变阻器的滑片P向右移动，下列说法中正确的是（）A．电流表示数变小，电压表示数不变B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变大D．电压表与电流表的示数之比保持不变3．如图为标有“2V”字样的小灯泡 L 与定值电阻 R 的 U-I 图像，若将它们串联接入电路，小灯泡 L 恰好正常发光，由图可知（）A．电源电压为 5V B．定值电阻的阻值为 20ΩC．小灯泡正常发光时的阻值比定值电阻大D．若将它们并联接入 0.5V 的电路中，干路电流为 0.25A 4．如图是一种自动测定油箱内油面高度的装置。
其中R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆连接，滑杆可以绕固定点转动，则下列说法正确的是（）A．电路中R和R0是并联连接的B．油量表是由电流表改装而成的C．油位越高，通过R0的电流越小D．油位越低，R两端的电压越大5．如图所示，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图象，当电流表的示数为0.35A时，此时（）A．灯L的两端的电压为3V B．灯L电阻为8ΩC．R的电阻为10ΩD．R的两端电压为1V6．按图甲所示连接好电路后，闭合开关，电路正常工作，电压表V1和V2的示数均如图乙所示，已知R1的阻值为5Ω。
下列判断正确的是（）A．电源电压为6VB．R2的阻值为25ΩC．将图甲电路改接成图丙电路，R2两端的电压为5VD．将图甲电路改接成图丙电路，经过R1和R2的电流之比为1∶47．用图甲所示电路“探究电流和电阻的关系”的实验，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，变阻器标有“50Ω 1A”字样。
中考物理复习专题练习—欧姆定律(含解析)
中考物理复习专题练习—欧姆定律（含解析）1．一根导线的电阻是12Ω，当其两端的电压为6V 时，通过导线的电流为0.5A ；若它两端的电压为18V ，则通过导线的电流是______A ，此时导线的电阻是______Ω；若通过导线的电流为零，则导线的电阻是______Ω。
【答案】 1.5 12 12【详解】[1][2][3]因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以，当它两端的电压为18V 或通过导线的电流为零时，导体的电阻仍为12Ω不变，当导线两端加18V 的电压时，通过导体的电流为18V 1.5A 12ΩU I R === 2．在图中，闭合开关前应将变阻器的滑片调到_____端（选填“最上”或“最下”）。
当滑片P 向下移动时，滑动变阻器接入电路中的电阻变_____，电流表的示数变_____，灯泡亮度变____。
【答案】 最下 大 小 暗【详解】[1]在图中，闭合开关前应将变阻器的滑片调到阻值最大的一端，即最下端。
[2][3][4]由图可知，该电路为串联电路，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；当滑片P 向下移动时，滑动变阻器接入电路中的电阻变大，电路中总电阻变大，根据欧姆定律可知，电路中的电流变小，电流表的示数变小；通过灯泡的电流变小，灯泡亮度变暗。
3.某导体两端电压是2V 时，通过它的电流是200mA ，该导体的电阻是___________；当它两端电压为0V 时，该导体的电阻为___________。
【答案】 【答案】 10Ω 10Ω【详解】[1]由U I R =可得，导体的电阻为 2V =10Ω0.2AU R I == [2]因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以当导体两端的电压为0V 时，导体的电阻仍为10Ω不变。
4.小明做实验时，连接了如图所示的电路，电源电压保持不变。
闭合开关S 时，三个电表的示数分别为0.2A 、2V 、5V ，但当时没有记录清楚每个数据对应哪一个电表。
中考物理《欧姆定律》专项练习题(附带答案)
中考物理《欧姆定律》专项练习题(附带答案)一、单选题1．如图所示，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图象，当电流表的示数为0.35A时，此时（）A．灯L的两端的电压为3V B．灯L电阻为8ΩC．R的电阻为10ΩD．R的两端电压为1V2．如图是汽车油量表的原理图，它能自动测定汽车油箱内的油量多少。
R是滑动变阻器，油量表相当于电流表，从油量表指针所指的刻度，就可以知道油箱内油量。
R0为定值电阻。
当汽车行驶时，电路中的变化情况正确的（）A．电流表示数变大B．电流表示数变小C．电路中的电阻变小D．电流表示数和电路中的电阻都不变3．下列对欧姆定律公式I= U R的理解中，不正确的是（）A．对某一段导体来说，导体中的电流与这段导体两端的电压成正比B．在相同电压的条件下，不同导体中的电流跟的电阻成反比C．导体中的电流既与导体两端的电压有关，也与导体的电阻有关D．因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关4．如图所示，电源电压恒为5V，电压表的量程为“ 0∼3V”，电流表的量程为“ 0∼0.6A”，滑动变阻器的规格为“20Ω 1A”，灯泡标有“3V 1.8W”字样。
闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A．滑动变阻器的电阻允许调节的范围是0～20ΩB．电流表示数的变化范围是0.1～0.6AC．电压表示数的变化范围是1V～3VD．灯泡的最小功率是1W5．下列关于欧姆定律（I= UR）说法正确的是（）A．由I= U R可知，当导体电阻R一定时，导体两端电压U跟电流I成正比B．由I= U R可知，当导体两端电压U一定时，导体的电阻R跟电流I成反比C．由I= U R变形可得R= U I，说明导体的电阻跟其两端电压成正比，跟通过它的电流成反比D．由I= U R变形可得R= U I，说明导体的电阻R在数值上等于U跟I的比值，但由于电阻时导体本身的属性，其大小跟U、I无关6．如图所示，R0为定值电阻，闭合开关后，当滑片P在某两点之间滑动时，电流表的示数变化范围是1～2A，电压表的示数变化范围是3～6V，小明通过推算，得出四个结论，其中错误的是（）A．定值电阻R0的阻值为3ΩB．变阻器连入电路的电阻变化范围为1.5～6ΩC．实验中R0两端的电压变化范围为2～4VD．电路消耗的总功率的变化范围为9～18W7．如图所示电路中，电源电压稳定，闭合开关后，使滑动变阻器的滑片P从b端逐渐滑动到a端，当滑动到a端时，小灯泡恰好正常发光，小灯泡的I﹣U关系图象如图所示，下列说法正确的是（）A．电源电压为15V B．小灯泡正常发光时的电阻为3ΩC．小灯泡的额定功率为3W D．滑动变阻器的最大阻值为9Ω8．如题1图所示是电阻甲和乙的I-U图像，下列说法正确的是（）A．电阻乙为定值电阻B．当电阻甲两端电压为2V时，R甲=10ΩC．如题2图所示，当开关闭合，电路电流为0.2A时，电路总电阻是15ΩD．如题3图所示，当开关闭合，电源电压为2V时，电路总电流为0.4A9．已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光．并保证电路安全，则电路的工作电流和电源电压最大分别是()A．0.5A 9 V B．1.5 A 12 VC．1.5 A 8 V D．0.5 A 8 V10．小明将酒精气体传感器、电阻R与电压表组成如图所示电路，闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐增大，此过程中（）A．通过传感器的电流逐渐减小B．传感器两端的电压逐渐增大C．传感器的电阻逐渐减小D．传感器的电阻逐渐增大11．在图的电路中，电源电压保持不变，电键S由断开到闭合，关于电压表V1与电压表V2示数的变化情况判断正确的是（）A．V1 表的示数变大，V2表的示数变大B．V1表的示数变小，V2表的示数变大C．V1 表的示数变小，V2 表的示数变小D．V1表的示数变大，V2 表的示数变小12．如图所示电路中，电源电压不变，闭合开关S1、S2，两灯都发光。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2015中考物理复习欧姆定律专题练习一、选择题、1．在如图所示的电路中，电源电压为5伏，L1、L2发光时的电阻均为6欧，小柯应选择两电表的量程分别为（）A．电流表(0～0.6A)、电压表(0～3V) B. 电流表(0～0.6A)、电压表(0～15V)C．电流表(0～3A)、电压表(0～3V)D．电流表(0～3A)、电压表(0～15V)的滑片P向右2．如图7所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R移动，在此过程中（）A．电流表A示数变大，电压表V2示数变小B．电流表A示数变大，电压表V1示数变小C．电压表V1示数变小，电压表V2示数变大D．电压表V1示数不变，电压表V2示数变大3．重庆市高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图3所示的计重秤原理图，以下说法正确的是（）A.称重表相当于一个电压表B.电路中的R1是没有作用的C.当车辆越重时，称重表的示数越小 D. 当车辆越重时，称重表的示数越大4．如图所示，MN间电压稳定，R1为定值电阻，滑动变阻器R2的最大阻值为20欧。
当滑动变阻器滑片P处于a端时，电流表示数为0.25安；当滑片P处于ab中点时，电流表示数为0.40安，则MN间的电压是（）A.6伏B.5伏C.4伏D.3伏5．在右图所示的电路中，电源电压不变，闭合开关，电路正常工作。
但过了一段时间，小灯泡发生断路，这时（）A．电压表示数变大，电流表示数变小B．电压表示数变大，电流表示数变大C．电压表示数变小，电流表示数变大D．电压表示数变小，电流表示数变小6．如左图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动。
电表的变化情况是（）A．电压表和电流表示数都变小B．电压表和电流表示数都变大C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大7．两定值电阻甲、乙的电流与电压关系图像如图所示，现在将甲和乙并联后接在电压为3V的电源两端．下列分析正确的是（）A．甲的电阻是乙的电阻的两倍B．甲的电压是乙的电压的两倍C．流过甲的电流是流过乙的两倍D．流过乙的电流是流过甲的两倍8．在图6所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是（）A．电流表A、电压表V1示数都减小，电压表V2示数增大B．电流表A、电压表V1示数都变大，电压表V2示数变小C．电流表A的示数减小，两电压表示数不变D．三个电表的示数都不变9．在今年理化生实验技能测试中，实验室准备的器材有：电源、电压表、电流表、滑动变阻器、开关、待测电阻及导线若干。
在做测电阻的实验时，小明在连接电路过程中，由于疏忽，把电压表和电流表的位置给颠倒了，其它连接正确无误．这个电路闭合开关后所产生的现象是（）A．电流表有读数，电压表的读数几乎为零B．电压表将被烧坏C．电压表有读数，电流表的读数几乎为零 D．电流表将被烧坏10.如左图所示电路，闭合后滑动变阻器的滑片向左移动，以下说法正确的是（）A.A示数变大，V示数变小B. A示数变大，V示数变大C. A示数变小，V示数变小D. A示数变小，V示数变大11.如图3所示，开关S1闭合，当S2由1掷到2，电流表和电压表的示数变化情况是（）A．电流表示数变小，电压表示数变大B．电流表示数变小，电压表示数不变C．电流表示数变大，电压表示数不变D．电流表示数不变，电压表示数变小12．小明观察了市场上的测重仪后，设计了如图四个电路（R是定值电阻，R1是滑动变阻器）．可以测量人体重的电路是（）13. 将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（）A．A表和V表示数均变小B．A表示数变大，V表示数变小C．A表示数变小，V表示数变大D．A表和V表示数均变大14.如左图所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。
为保护电表，变阻器接入电路的阻值范围是（）A.0Ω~10ΩB.0Ω~20ΩC.5Ω~20ΩD.2.5Ω~10Ω15.右图是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度，假定电源电压、灯泡电阻不变，则灯泡两端电压U随R变化的图象是（）16.在右图所示的电路中，闭合开关s，让开关S1和S2断开，调节滑动变阻器的滑片P使其位于变阻器的最左端口处，此时灯泡L恰好正常发光，电流表A和电压表V均有示数。
已知变阻器的总电阻大于灯泡L的电阻，以下判断正确的是（）A．若保持s1和s2断开，让P缓慢向右滑动，灯泡L有可能被烧毁B．若保持P在a处不动，S1仍断开，闭合S2后，A表和V表示数均不变C．若保持P在a处不动，S1仍断开，闭合S2后，A表和V表示数将变大D．若保持S2断开，将P移至变阻器最右端b，再闭合S1后，A表和V表均仍有示数17.如左图所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数。
若断开开关S2，则（）A．电流表的示数变大，电压表的示数变小B．电流表的示数变小，电压表的示数变大C．电流表和电压表的示数都变小D．电流表和电压表的示数都变大18．对于“探究电流跟电阻的关系”和“伏安法测量电阻”的这两个实验，下列说法不正确的是（）A.它们都是采用控制变量的研究方法B.它们的实验电路在教科书中是相同的C.前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D.后者多次测量的目的是取电阻的平均值，减小误差19．如图，电源电压不变，R为定值电阻，闭合开关S，向左移动滑片P的过程中（）A．电压表示数变大．电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数不变，电流表示数变小20．如左图所示的电路中，电源电压恒定不变，当开关S闭合时（）A．电压表示数变小，电流表示数变小，灯变暗B．电压表示数变大，电流表示数变大，灯变亮C．电压表示数不变，电流表示数不变，灯的亮度不变D．电压表示数不变，电流表示数变小，灯变暗21．利用如图9所示的电路，测量Rx的阻值．电源电压保持不变，S是单刀双掷开关、R＇是电阻箱、R0是已知阻值的电阻、Rx是待测电阻．将开关S拨到a，电流表的示数为I；再将开关S拨到b，调节电阻箱R＇的阻值，当电流表的示数为I/2时，读出电阻箱的阻值为R，则被测电阻Rx的阻值为（）A． B．R C． D．22．如图8所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光；当把开关S2断开时，灯泡L 1的亮度及电流表示数的变化情况是（）A．L1亮度增大，电流表亮度不变，电流表示数不变C．L1亮度不示数不变B．L变，电流表示数变小D．L1亮度减小，电流表示数变小23．如图的电路中，电源电压保持不变，定值电阻的阻值是4Ω，滑动变阻器的最大阻值10Ω。
滑片P置于滑动变阻器的中点时，电压表示数为8V；当滑片从中点向b端移动距离s后，电压表示数变为6V；当滑片从中点向a端移动距离s后，电压表示数为（） A.4V B.6V C.10V D.12V.24．下面四组电阻分别并联以后总电阻最小的是（）A．R1=10Ω R2=100Ω B．R1=4Ω R2=40ΩC．R1=20 =30Ω D．R1=12Ω R2=60ΩΩ R25．如右图所示，电源电压不变，开关闭合后，在滑动变阻器的滑片向右滑动的过程中，电压表的读数（）A．变小 B.变大 C.先变小后变大 D.先变大后变小26．如图8所示是两电阻R，R2的U-I图线，由图可知（）A.R1=20Ω，R2=10Ω B. R1=10Ω，R2=20ΩC. R1=30Ω，R2=20ΩD. R1=20Ω，R2=30Ω27．如右图所示，电源电压保持不变，当滑动变阻器滑片P向右滑动时，电表示数的变化情况是（）A．电压表V示数变小B．电流表A1示数变大C．电流表A2示数变大D．电流表A1示数变小28．如左图所示的电路中，电源电压不变，R0为定值电阻，R为滑动变阻器，闭合开关后，在滑动变阻器的滑片P向左移动过程中（）A．电压表V的示数变大B．电流表A1的示数变大C．电流表A2的示数变小D．灯泡的亮度变小二、填空题、1．下面的电路图，在研究电流、电压和电阻关系时，若只改变滑动变阻器的阻值，可以探究电流与__________的关系；也可用于伏安法测电阻，实验时小明观察到两个电表的示数如下，则小明测得R的电阻是___欧。
2.在图6（甲）所示的电路中，若电源电压为3V，电流表A1、A2的示数如图6（乙）所示，则通过R1的电流是________A，R2的阻值是________Ω。
3.某同学测小灯泡电阻的电路如图所示，其中电源电压为4.5V。
他按电路图正确连接好实验电路，并检查各元件完好。
然后闭合开关S，发现灯泡很亮，且电压表的读数为4.5V。
造成该现象的原因为是_______。
4．用图甲电路测量额定电压为 2.5V灯泡正常发光时的电阻，电压表应该接入_________（填“1”或“2”）．当闭合开关S，移动滑动变阻器的滑片P使电压表示数为2.5V时，电流表的示数如图乙，则灯泡的额定电流是_______A，灯泡正常发光时的电阻是_______Ω．5．如图是关于电阻A、B的I－U图像。
由图可知，电阻值较大的电阻是＿＿＿Ω。
若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路干路中的电流是＿＿A，此时电路总电阻值是＿＿Ω。
6．如图13所示的电路，电源电压保持不变，R1＝10Ω。
当闭合开关S，滑动变阻器滑片P在中点时，电流表的示数为0.3A；当把滑片P移到最右端时，电流表的示数为0.2A。
则电源电压为______V，滑动变阻器的最大阻值为_______Ω。
7．如图16所示，AB间的弹簧中间有可收缩的导线将滑动变阻器接入电路，R1为定值电阻。
当闭合开关S，A板上受到的压力F增大时，(1)电流表示数将_________，电压表的示数将_________(2)此装置可做为压力计使用，为使压力增大时，压力计的示数随指针向右摆动而增大，应把_________（填“电流表”或“电压表”）改装为压力计。
8．如左图所示，通过灯泡L 1、L 2中的电流分别为0.2A 和0.3A ，电源电压保持不变， L 1的电阻为15Ω，则干路电流为 ___ A ，电源电压是____V, L 2的电阻为___ Ω．9.一种电工工具由一个小灯泡L 和一个定值电阻R 并联而成，通过L 、R 的电流跟其两端电压的关系如图所示。
由图可得定值电阻R 的阻值为_____Ω；当把这个工具接在电压为2V 的电路两端，L 、R并联的总电阻是_____Ω。
