电缆卷筒的分类
电缆卷筒的选型
电缆卷筒的选型电缆卷筒又称电缆卷盘或电缆卷线器，以其安装空间小、维护方便、使用可靠及成本低等特点取代滑触线而成为移动传输领域（动力、数据及流体介质）的主流解决方案。
一、卷筒的分类电缆卷筒根据驱动形式分为非电动式和电动式两大类；按电缆排列方式分为轴向单排和轴向多排两种；按集电滑环位置分为滑环内装式和滑环外装式两种形式；按卷绕材料分为电缆卷筒和软管卷筒。
其中非电动式包括：弹力（TA）式、重锤（ZC）式、磁耦合式（JQC）；电动式包括：磁耦合式（JQD）、力矩电机式（KDO）、磁滞式（CZ）和变频控制式（BP）。
二、卷筒设计参数电缆卷筒的技术难点是要保证卷绕速度与设备移动速度的同步，同时还要保证卷绕过程中电缆所受拉力适中。
因此，电缆卷筒设计时应综合考虑以下因素：1、电缆规格及种类：电缆截面积从1.0~240mm2，电缆外径直接影响卷盘的轴向尺寸及动力需求。
电缆截面超过35 mm2时不应选择非电动式卷筒（配重式可放宽至50mm2），扁电缆只能选用轴向单排的卷盘。
电缆应选择YCW型（动力电缆）和CEFR型（控制信号电缆）等，较柔软且有一定的抗拉强度。
电缆的外径和单重力求准确。
2、卷绕长度：影响卷盘的径向尺寸及动力需求，长度越长，对动力要求越高。
非电动式电缆卷筒难以完成大行程的卷绕。
地面电源锚位也直接影响电缆卷筒的选型，常见的电源锚位有端部供电和中点供电两种。
中点供电不能选择非电动磁耦合式（JQC系列）。
3、设备移动速度影响电动式电缆卷筒的电动机功率和传动比。
当设备移动速度超过60米/分时，应选择变频控制式（BP系列）。
4、装机高度影响电动式电缆卷筒的电动机功率，安装高度越高，对动力需求越大。
安装时不能超过设计要求。
以上4个参数是电缆卷筒设计选型的依据，应综合考虑，还应电缆卷筒的结构与布置方式，以满足实际工况需求。
三、卷筒原理、性能及应用范围1、弹力式（TA系列）a. 工作原理：弹力式电缆卷筒的工作原理与钢卷尺相似，利用蜗卷弹簧为动力来收卷电缆。
电缆卷筒选型
电缆卷筒的选型乔敏电缆卷筒又称电缆卷盘或电缆卷线器，以其安装空间小、维护方便、使用可靠及成本低等特点取代滑触线而成为移动传输领域（动力、数据及流体介质）的主流解决方案。
一、卷筒的分类电缆卷筒根据驱动形式分为非电动式和电动式两大类；按电缆排列方式分为轴向单排和轴向多排两种；按集电滑环位置分为滑环内装式和滑环外装式两种形式；按卷绕材料分为电缆卷筒和软管卷筒。
其中非电动式包括：弹力（TA）式、重锤（ZC）式、磁耦合式（JQC）；电动式包括：磁耦合式（JQD）、力矩电机式（KDO）、磁滞式（CZ）和变频控制式（BP）。
二、卷筒设计参数电缆卷筒的技术难点是要保证卷绕速度与设备移动速度的同步，同时还要保证卷绕过程中电缆所受拉力适中。
因此，电缆卷筒设计时应综合考虑以下因素：1、电缆规格及种类：电缆截面积从1.0~240mm2，电缆外径直接影响卷盘的轴向尺寸及动力需求。
电缆截面超过35 mm2时不应选择非电动式卷筒（配重式可放宽至50 mm2），扁电缆只能选用轴向单排的卷盘。
电缆应选择YCW型（动力电缆）和CEFR型（控制信号电缆）等，较柔软且有一定的抗拉强度。
电缆的外径和单重力求准确。
2、卷绕长度：影响卷盘的径向尺寸及动力需求，长度越长，对动力要求越高。
非电动式电缆卷筒难以完成大行程的卷绕。
地面电源锚位也直接影响电缆卷筒的选型，常见的电源锚位有端部供电和中点供电两种。
中点供电不能选择非电动磁耦合式（JQC系列）。
3、设备移动速度影响电动式电缆卷筒的电动机功率和传动比。
当设备移动速度超过60米/分时，应选择变频控制式（BP系列）。
4、装机高度影响电动式电缆卷筒的电动机功率，安装高度越高，对动力需求越大。
安装时不能超过设计要求。
以上4个参数是电缆卷筒设计选型的依据，应综合考虑，还应电缆卷筒的结构与布置方式，以满足实际工况需求。
三、卷筒原理、性能及应用范围1、弹力式（TA系列）a. 工作原理：弹力式电缆卷筒的工作原理与钢卷尺相似，利用蜗卷弹簧为动力来收卷电缆。
电缆卷筒的选型
电缆卷筒的选型电缆卷筒又称电缆卷盘或电缆卷线器，以其安装空间小、维护方便、使用可靠及成本低等特点取代滑触线而成为移动传输领域（动力、数据及流体介质）的主流解决方案。
一、卷筒的分类电缆卷筒根据驱动形式分为非电动式和电动式两大类；按电缆排列方式分为轴向单排和轴向多排两种；按集电滑环位置分为滑环内装式和滑环外装式两种形式；按卷绕材料分为电缆卷筒和软管卷筒。
其中非电动式包括：弹力（TA）式、重锤（ZC）式、磁耦合式（JQC）；电动式包括：磁耦合式（JQD）、力矩电机式（KDO）、磁滞式（CZ）和变频控制式（BP）。
二、卷筒设计参数电缆卷筒的技术难点是要保证卷绕速度与设备移动速度的同步，同时还要保证卷绕过程中电缆所受拉力适中。
因此，电缆卷筒设计时应综合考虑以下因素：1、电缆规格及种类：电缆截面积从1.0~240mm2，电缆外径直接影响卷盘的轴向尺寸及动力需求。
电缆截面超过35 mm2时不应选择非电动式卷筒（配重式可放宽至50mm2），扁电缆只能选用轴向单排的卷盘。
电缆应选择YCW型（动力电缆）和CEFR 型（控制信号电缆）等，较柔软且有一定的抗拉强度。
电缆的外径和单重力求准确。
2、卷绕长度：影响卷盘的径向尺寸及动力需求，长度越长，对动力要求越高。
非电动式电缆卷筒难以完成大行程的卷绕。
地面电源锚位也直接影响电缆卷筒的选型，常见的电源锚位有端部供电和中点供电两种。
中点供电不能选择非电动磁耦合式（JQC 系列）。
3、设备移动速度影响电动式电缆卷筒的电动机功率和传动比。
当设备移动速度超过60米/分时，应选择变频控制式（BP系列）。
4、装机高度影响电动式电缆卷筒的电动机功率，安装高度越高，对动力需求越大。
安装时不能超过设计要求。
以上4个参数是电缆卷筒设计选型的依据，应综合考虑，还应电缆卷筒的结构与布置方式，以满足实际工况需求。
三、卷筒原理、性能及应用范围1、弹力式（TA系列）a. 工作原理：弹力式电缆卷筒的工作原理与钢卷尺相似，利用蜗卷弹簧为动力来收卷电缆。
电缆卷筒参数指标有哪些
公司网址：
电缆卷筒参数指标有哪些?
电缆卷筒应用广泛，那么电缆卷筒在选择的时候需要提供哪些参数指标呢？
1.驱动方式：电缆卷筒的驱动方式有弹簧、手摇、电动、液压马达等；
2.电缆参数：电缆有很多规格，不同的电缆对应不同的触电滑环，同时要提供触电数，电缆的外径，长度指标；
3.电流电压：电缆卷筒需要明确工作电流和电压情况；
4.卷筒材质：电缆卷筒有碳钢、不锈钢、铝材等；
5.导向方向：一般有二面、三面、四面导向选择；
6.表面处理：首先需要确认颜色，然后是涂装方式；
7.安装空间：使用者必须提供电缆卷筒安装空间的长、宽、高等尺寸信息。
除此之外，可能使用者还有一些其他要求，那就需要跟生产企业进一步沟通了，以下是几款电缆卷盘图片供参考：
电源线电缆卷筒信号线电缆卷筒。
常用卷筒的类型与构造
常用卷筒的类型与构造
卷筒是起重机的重要部件，根据不同的使用场景和要求，常用的卷筒大致可以分为以下几类：
1. 国标齿盘卷筒组：由卷筒体、卷筒轴、齿轮盘接手（齿盘）、卷筒毂（堵头）、轴套、轴承、轴承座、压绳板、螺栓等组成，齿轮盘接手与CA型轴减速机相连接。
2. 带联轴器卷筒组：由筒体、卷筒轴、联轴器、轴承座、螺栓等组成，结构简单，联轴器与减速机相连接，制作工艺复杂。
适配联轴器有WZL、DC、WJ三种形式。
3. 欧式卷筒组：由筒体、卷筒轴、轴承座等组成，卷筒轴与减速机直接相连接，结构更为简单，制作工艺也较简单。
同时由于设计的整体性，欧式卷筒的精度也。
4. 外开齿卷筒组：由筒体、卷筒轴、轴承座,另在一侧安装齿轮组成。
多用于大吨位或者水利设备相关起升设备。
5. 带制动盘卷筒组：由筒体、卷筒轴、轴承座,另在一侧或中间安装制动盘组成,一般配套制动钳使用。
6. 手动卷筒：手动卷筒是最简单的电缆卷筒之一，通常由钢制外壳和手摇装置组成，用于展开或卷起较小的电缆或线缆。
7. 自动卷筒：自动卷筒是一种更高级的电缆卷筒，可以自动卷起和展开电缆。
通常由电动机、传动系统和控制器
组成。
8. 挂式卷筒：挂式卷筒是一种特殊的电缆卷筒，可以挂在墙上或天花板上，以便更好地管理电缆。
通常由钢制外壳、内部卷筒和挂钩组成。
9. 托盘式卷筒：托盘式卷筒是一种特殊的电缆卷筒，可以将电缆放置在托盘上，以便更好地管理电缆。
通常由钢制外壳、内部托盘和轮子组成。
JT系列电缆卷筒
JTE85-25-4-Ⅱ
4
JTF85-15-4-Ⅱ
JTF85-20-4-Ⅱ
3
JTF85-25-4-Ⅱ
YC
3×25+1×10
91
120
JTA120-15-4-Ⅱ
2
JTA120-20-4-Ⅱ
3
JTA120-25-4-Ⅱ
4
JTB120-15-4-Ⅱ
JTB120-20-4-Ⅱ
JTB120-25-4-Ⅱ
JTC120-15-4-Ⅱ
880
300
150
25m、30m系列
1
400
460
450
600
800
18
525
675
300
120
2
641
795
150
3
751
905
180
4
892
1045
212
5
500
580
550
800
1000
18
641
795
300
185
6
751
905
212
7
892
1045
240
8
1005Biblioteka 1160268主要技术参数表
外形尺寸表
外形序号
A
B
C
D1
D2
d
E
F
W
质量kg
10m系列
1
250
300
300
360
500
14
450
600
320
73
2
485
650
350
78
电缆卷筒的设计与选择，你了解多少？
电缆卷筒的设计与选择，你了解多少？HAJOMECH位于唐钢乐亭滚筒取料机项目中的PLC变频式电缆卷筒电缆卷筒，也被称为电缆卷盘或电缆卷线器，其安装空间小，易于维护，可靠和低成本的特性，取代了滑触线并成为移动传输领域（动力，数据和流体介质）的主流解决方案。
● 电缆卷筒按驱动形式分为电动式和非电动式两大类。
其中电动式电缆卷筒包括：磁耦合式（JQD）、力矩电机式（KDO）、变频控制式（BP）和磁滞式（CZ）；非电动式卷筒电缆包括：弹力式（TA）、磁耦合式（JQC）、重锤式（ZC）。
● 电缆卷筒按集电滑环位置分为滑环内装式和滑环外装式两种形式。
● 电缆卷筒按卷绕材料分为电缆卷筒和软管卷筒。
● 电缆卷筒按电缆排列方式分为轴向单排和轴向多排两种。
电缆卷筒的技术难点是保证设备的卷绕速度和设备的运动速度之间的同步性，并保证电缆在卷绕过程中的张力。
因此，电缆卷筒的设计应综合考虑以下因素：电缆规格及种类：电缆截面积从1.0 ~ 240mm，电缆的外径直接影响卷盘的轴向尺寸和动力需求。
当电缆截面在35mm时，就不应该选择非电动卷筒，扁电缆只能用于轴向单排的卷筒。
电缆应选择动力电缆和控制信号电缆等，较柔软且具有一定的抗拉强度。
卷绕长度：影响卷盘的径向尺寸及动力需求，长度越长，对动力要求越高。
非电动式电缆卷筒是很难完成大行程绕线的。
而地面电源锚的选择也直接影响到电缆卷筒的选型，电源锚是电源的共同端和供电点两个。
中性点电源不能选择非电磁耦合型。
设备运行速度：影响电动式电缆卷筒的电动机功率和传动比，当设备移动速度超过60米/分时，应选择变频控制式（BP系列）。
装机高度：影响电动式电缆卷筒的电动机功率，安装高度越高，对动力需求越大。
安装时不能超过设计要求。
上述4个参数是对电缆卷筒的设计与选择的依据，应综合考虑，并应考虑电缆卷筒的结构和布置，以满足实际工况要求。
电缆卷筒的分类
电缆卷筒的分类电缆卷筒分为：弹簧驱动式电缆卷筒和电机驱动式电缆卷筒。
一、弹簧驱动式电缆卷筒用于控制电缆的卷起和放出，主要用于起重机，堆垛装置或废水处理技术等场合。
螺旋弹簧驱动卷筒更加可靠，价格更低，可以与电动卷筒相互替换。
特别是对于移动设备没有内部电源的情况下。
弹簧驱动卷筒的法兰由镀锌金属板材制成，并且法兰的外缘经过卷曲处理。
卷轴核心由金属板材制成，外层用聚酯涂层保护，能很好的起到防止腐蚀的作用。
二、卷筒设计的基本原则在右面的图表中，弹簧卷筒“水平放线”和“垂直放线”的两种应用方式都有表示。
横向电缆安装：- 可以向1或2个方向出线。
- 电缆在连续平面上拖拽或用间隔小于1m的支撑将电缆撑离地面。
-安装高度从电缆拖拽平面到卷筒中心不超过1m。
- 不考虑电缆转向- 运行速度为：10米/分钟--60米/分钟-最大加速度可达0.3 m/s²垂直电缆安装：- 卷筒安装在顶端- 电缆出现方向垂直向下-运行速度为：10米/分钟--40米/分钟-最大加速度可达0.3 m/s²-自由下垂的电缆长度L0不考虑。
三、卷筒和电缆的选择如果应用在如下极端特殊的环境，强烈建议跟我们联系：-运行速度小于10 m/min- 强烈震动- 应用在海上，盐或者腐蚀性空气中-温度低于-15 °C - 急弯路径- 需要强制导向（见下栏）如果安装了强制导向器必须保证展平辊与压花辊与镜面辊之间的距离为辊筒宽度的6倍。
弹簧卷筒必须安装在电缆可以自由放出和卷起，并且没有障碍物的位置上。
强制导向和尺寸太小的导向轮在任何情况下都不允许的。
四、卷筒型号有AV12, AV19, AV28, AV40, AV50 和AV60多个系列•采用热镀锌钢材料•可选聚酯涂层或不锈钢卷筒•最多可满足高达52极供电需要，这取决于选用电缆的横截面积。
•模块化集电滑环，许用电流最高达200A•防护等级高达IP65/66•适合室内和室外环境使用•电缆容量取决于电缆的厚度和鼓轮的种类，电缆长度最高可达135m五、弹簧卷筒选型需要提供的参数:• 安装类型•电缆参数: 直径，每米的重量，最小弯曲半径（=鼓轮的半径）•根据额定电流, 最高温度和最大的电缆层数决定所需电缆内芯尺寸。
浅谈几种移动设备的供电与通讯方式
浅谈几种斗轮堆取料移动设备的供电与通讯方式孙波关键字：移动设备，供电与通讯方式，电缆拖链，电缆滑车，滑触线，电缆卷筒，无线通讯网络近年来随着我国经济的迅速发展，国家加大了对钢铁，能源，码头等基础设施的投入建设，作为这些建设中必不可少的斗轮堆取料机，卸船机等移动设备，每年的设计，生产与运行数量是相当巨大的。
现在我就我个人在平时的斗轮堆取料机的设计与调试工作岗位上积累的一些经验，对斗轮堆取料机，卸船机等移动设备当前常见的几种供电与通讯方式的应用做一个简单的介绍和比较。
斗轮堆取料机，卸船机等移动设备主要的通讯形式主要有：一．电缆拖链定义：在电缆需要来回移动的场合,为了防止电缆纠缠,磨损,拉脱,勾挂和散乱,常把电缆放入电缆拖链中,对电缆形成保护,并且电缆还能随拖链实现来回移动,避免发生电缆纠缠,磨损,拉脱,勾挂和散乱等现象.分类：拖链从材质上可分为钢制拖链，塑料拖链。
钢制拖链由钢铝组合而成可以定做，塑料拖链又称工程拖链，坦克链。
拖链根据使用环境和使用要求的不同分为桥式拖链，全封闭拖链，半封闭拖链三种。
拖链的用途和特点：适合于使用在往复运动的场合，能够对内置的电缆、油管、气管、水管等起到牵引和保护的作用。
拖链的每一节都能打开，便于安装和维修。
运动时噪音低、耐磨，可高速运动。
拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、超重运输设备、自动化仓库等。
优点：可同时放置大量的不同电压等级的电线电缆以及其他管线。
缺点：对安装运行场合要求高。
比如要有特定的安装与运行空间，运行轨道上不能够出现大的异物，运行距离不能够太远。
对安装在里面的电缆及其他管线的尺寸与弯曲半径有一定要求。
在斗轮堆取料设备上的应用：作为短距离的供电与通讯及供水措施。
或单独某个活动部件的电缆连接措施。
二．电缆滑车定义：电缆滑线导轨由轨道、携缆台车、扁平软电缆及悬吊、固定配件组成。
用途：该产品以其完备的性能广泛地应用于烟草机械、铁路货场、港口等一切移动式行车的输电系统中。
电缆卷筒工作原理
电缆卷筒工作原理
电缆卷筒是一种用来卷绕和储存电缆的设备。
它通常由卷筒、卷筒架、卷筒绞盘、传动装置等部件组成。
其工作原理如下：
1. 卷筒架：放置在地面上，用于支撑卷筒和传递卷筒的重量。
2. 卷筒：装有电缆的圆筒状装置，可以旋转。
它通常由钢材制成，具有足够的强度和刚性来承受电缆的重量。
3. 卷筒绞盘：位于电缆卷筒的一端，用于控制电缆在卷筒上的放出和收回。
绞盘通常由液压或电动系统驱动，具有精确定位和绝对控制的能力。
4. 传动装置：将动力传输给卷筒绞盘以控制电缆的放出和收回。
传动装置可以是液压系统、电动机或其他适当的机械装置。
工作过程如下：
1. 放出电缆：启动传动装置，绞盘通过旋转松开电缆的捆绑，然后通过滑辊或导轨使电缆在卷筒上均匀放出。
通常使用控制系统来准确控制放出的速度和长度。
2. 收回电缆：停止绞盘的旋转，通过控制绞盘的运动将电缆从现场回收。
可以使用卷筒上的手动或自动收缩装置来实现回收过程。
收回过程也需要控制系统来确保电缆不会发生纠缠或损坏。
电缆卷筒的工作原理简单明了，通过控制绞盘的旋转和卷放速度，可以有效储存和管理电缆。
这种设备在建筑、工程、电力、通讯等领域广泛应用，提高了工作效率和安全性。
弹簧电缆卷筒规格型号
弹簧电缆卷筒规格型号一、引言弹簧电缆卷筒是一种用于卷取和存放电缆的设备，广泛应用于工业、建筑、交通等领域。
本文旨在介绍弹簧电缆卷筒的规格型号，包括主要参数、适用范围以及常见的应用场合。
二、规格型号1. 型号一：SCT-1A- 最大承载能力：2000 kg- 最大电缆长度：300 m- 弹簧盘直径：800 mm- 适用电缆直径范围：10-80 mm- 适用场合：适用于中小型建筑工地、仓库等场所。
2. 型号二：SCT-2B- 最大承载能力：5000 kg- 最大电缆长度：500 m- 弹簧盘直径：1200 mm- 适用电缆直径范围：20-120 mm- 适用场合：适用于大型建筑工地、港口码头等场所。
3. 型号三：SCT-3C- 最大承载能力：8000 kg- 最大电缆长度：800 m- 弹簧盘直径：1500 mm- 适用电缆直径范围：30-150 mm- 适用场合：适用于大型工程、桥梁施工等需要长距离电缆敷设的场所。
4. 型号四：SCT-4D- 最大承载能力：10000 kg- 最大电缆长度：1000 m- 弹簧盘直径：1800 mm- 适用电缆直径范围：40-200 mm- 适用场合：适用于特大型建筑工地、电力设备安装等场所。
三、使用注意事项1. 在使用弹簧电缆卷筒时，需根据电缆的直径和长度选择适当的型号，以确保安全运输和存放。
2. 使用过程中，应注意电缆的整齐卷绕，避免交叉、搓绞和挤压等情况，以保障电缆质量和正常使用寿命。
3. 弹簧电缆卷筒应放置在平整、稳固的地面上，确保卷筒的稳定性和安全性。
4. 定期检查弹簧电缆卷筒的各项部件和连接件，确保正常工作状态，及时进行维护和修理。
四、案例应用1. 工地施工：弹簧电缆卷筒可用于工地施工中的电力供应，便于电缆的卷取和存放，提高工作效率。
2. 飞机场跑道照明系统：弹簧电缆卷筒可以用于存放和卷取跑道灯光电缆，方便维护和更换工作。
3. 地铁隧道施工：在地铁的隧道施工中，弹簧电缆卷筒可用于存放大量的电缆，方便施工过程中的电力供应布局。
不同电缆卷筒的原理简介
不同电缆卷筒的原理简介
根据电缆卷筒驱动形式分为⾮电动和电动两类；根据电缆布置分单排和多轴向排两；根据集电滑环位置分为内部和外部环安装两种形式；根据绕组材料成缆卷轴和卷轴。
影响线圈的径向尺⼨和功率需求，长度越长，功率要求越⾼。
⽆电线电缆卷筒难以完成⼤⾏程的绕线。
地锚也直接影响电⼒电缆卷筒的选择，电源锚是电源的共同端和供电点两个。
中性点电源不能选择⾮电磁耦合型。
⼯作原理和钢带弹簧式电缆卷筒类似于螺旋弹簧作为动⼒绕组电缆。
当电缆拉出时，拧紧螺旋弹簧和储存，当外⼒被拆下时，弹簧的释放可以⾃动绕线卷筒。
锤式电缆卷筒是采⽤锤式提升和储能原理，⾃动轧机装置的电缆。
当拉动电缆，使电缆卷筒转动，使钢丝绳卷筒和电缆卷筒同轴连接旋转，提升重量储存潜⼒。
当卷筒绕线时，锤击势能释放，钢丝绳张⼒，驱动电缆和钢丝绳卷筒同轴连接的卷筒同轴旋转同步缠绕电缆。
永磁耦合器是⼀种差动调速机构，它输出⼀个恒定的转矩到电缆卷筒。
超越额定转矩的耦合器。
当设备对地锚电缆时，电⼒电缆卷筒由永磁耦合器驱动转矩输出耦合器可对线圈进⾏调整，从⽽保证了线速度和牵引速度的同步。
转矩电机的机械特性曲线可以看出，转矩电机是变转矩输出。
输出⼤扭矩低速时，⼩扭矩输出⾼速，这种特性⾮常接近电缆卷筒的机械性能要求。
设备对地上的电缆锚、转矩电机功率、减速器带动卷筒旋转转矩放⼤绕线。
随着绕组直径的增加，转矩电机可以⾃动降低速度，并增加输出转矩，从⽽保证了电缆的线速度和车的同步的速度，并保持恒定的张⼒的电缆。
离开地⾯锚缆设备，恒转矩电机电动势⽅向，运⾏时拖动电缆，使扭转⼒矩⼤于电机的正向转矩，同步释放电缆。
电缆卷筒的选型
电缆卷筒的选型?电缆卷筒又称电缆卷盘或电缆卷线器，以其安装空间小、维护方便、使用可靠及成本低等特点取代滑触线而成为移动传输领域（动力、数据及流体介质）的主流解决方案。
一、卷筒的分类电缆卷筒根据驱动形式分为非电动式和电动式两大类；按电缆排列方式分为轴向单排和轴向多排两种；按集电滑环位置分为滑环内装式和滑环外装式两种形式；按卷绕材料分为电缆卷筒和软管卷筒。
其中非电动式包括：弹力（TA）式、重锤（ZC）式、磁耦合式（JQC）；电动式包括：磁耦合式（JQD）、力矩电机式（KDO）、磁滞式（CZ）和变频控制式（BP）。
二、卷筒设计参数电缆卷筒的技术难点是要保证卷绕速度与设备移动速度的同步，同时还要保证卷绕过程中电缆所受拉力适中。
因此，电缆卷筒设计时应综合考虑以下因素：1、电缆规格及种类：电缆截面积从1.0~240mm2，电缆外径直接影响卷盘的轴向尺寸及动力需求。
电缆截面超过35 mm2时不应选择非电动式卷筒（配重式可放宽至50?mm2），扁电缆只能选用轴向单排的卷盘。
电缆应选择YCW型（动力电缆）和CEFR型（控制信号电缆）等，较柔软且有一定的抗拉强度。
电缆的外径和单重力求准确。
2、卷绕长度：影响卷盘的径向尺寸及动力需求，长度越长，对动力要求越高。
非电动式电缆卷筒难以完成大行程的卷绕。
地面电源锚位也直接影响电缆卷筒的选型，常见的电源锚位有端部供电和中点供电两种。
中点供电不能选择非电动磁耦合式（JQC系列）。
3、设备移动速度影响电动式电缆卷筒的电动机功率和传动比。
当设备移动速度超过60米/分时，应选择变频控制式（BP系列）。
4、装机高度影响电动式电缆卷筒的电动机功率，安装高度越高，对动力需求越大。
安装时不能超过设计要求。
以上4个参数是电缆卷筒设计选型的依据，应综合考虑，还应电缆卷筒的结构与布置方式，以满足实际工况需求。
三、卷筒原理、性能及应用范围1、弹力式（TA系列）a. 工作原理：弹力式电缆卷筒的工作原理与钢卷尺相似，利用蜗卷弹簧为动力来收卷电缆。
电缆卷筒 内部结构
电缆卷筒内部结构
电缆卷筒的内部结构通常包括以下部分：
1. 卷筒框架：一种刚性结构，通常由钢制或铁制材料制成，用于支撑电缆卷轴。
2. 卷轴（或卷筒芯）：通常由木材、纸管或金属材料制成的卷筒，用于盛放电缆。
卷轴可以旋转，用于卷取或展开电缆。
3. 传动装置：用来驱动卷轴旋转的装置，通常包括电机、减速器和传动链等部分。
4. 中间盘或分层器：用于将电缆分层或分隔开，以便于快速提取或卷取。
5. 卷缆管或卷抱夹：用于固定电缆的装置，防止其松散或打结。
6. 固定装置：用于固定卷筑的装置，通常由螺栓、钢丝绳或钢链等组成。
7. 传感器或计数器：用于检测卷缠或展开的电缆长度，并实时显示或记录。
需要注意的是，电缆卷筒的内部结构可能因制造商和应用领域的不同而有所差异，上述部分只是一般情况下常见的组成部分。
电缆卷筒 形式
电缆卷筒形式
电缆卷筒就是一种用于存放和运输电缆的容器或装置，其形式有以下几种：
1. 纸管卷筒：最常见的电缆卷筒形式，是一种由纸板或纸管组成的卷筒，用于存放较短的电缆或线材。
纸管卷筒通常较轻便，适合于小规模的电缆存放和运输。
2. 钢丝卷筒：由钢丝编织而成的坚固卷筒，用于存放和运输较长的重型电缆。
钢丝卷筒具有较强的耐压和承载能力，能够承受大型电缆的重量和拉力。
3. 木质卷筒：由木材制成的卷筒，常用于存放和运输中小型电缆。
木质卷筒由于材质坚固，并且重量适中，适合于在工地或场地之间短距离的运输和搬运。
4. 塑料卷筒：由塑料制成的卷筒，常用于轻型电缆的存放和运输。
塑料卷筒通常较轻便，并且具有较好的耐腐蚀性和防水性能，适合于户外环境或潮湿条件下的使用。
5. 金属卷筒：由金属制成的卷筒，如铁卷筒或铝合金卷筒，常用于存放和运输重型电缆。
金属卷筒具有较高的耐压和抗震能力，并且具有较长的使用寿命，适合于长期使用的情况。
这些电缆卷筒形式，可以根据实际需求选择和使用，以满足电缆存放和运输的要求。
电缆筒
电缆筒电缆筒审查会议纪要前言本标准主要参照CB/T 3667.1-95《船舶电缆敷设和电气设备安装附件--电缆贯通装置》，以及有关船厂多年使用电缆筒的经验，并结合本公司的实际情况编制而成。
本标准由上海外高桥造船有限公司提出；本标准由设计部归口；本标准起草部门：设计部本标准主要起草（编制）：马向阳标检：杨峻审核：贾金华本标准由总工程师南大庆批准。
1 1 范围本标准规定了电缆筒的分类、技术要求、检验和标志。
本标准适用于电缆筒的选用、安装和制造。
2 电缆筒的分类电缆筒分为橢园形电缆筒和园形电缆筒二类。
橢园形电缆筒又分为非水密、B0级、A 级和露天甲板A60级四种，园形电缆筒又分为非水密、B0级和A 级三种，按表1。
表1 电缆筒分类表3 橢园形电缆筒3.1 橢园形电缆筒型号含义(K)电缆筒带浇注孔的标记 椭园形电缆筒代号(见表1)EGT 电缆筒壁厚t代码:1-6mm;2-8mm;3-10mm 电缆筒长L代码(见表2) 电缆筒宽W电缆筒高H表 3 橢园形电缆筒型号和基本尺寸(续)表 3 橢园形电缆筒型号和基本尺寸(续) 单位为毫米表4 带浇注孔的橢园形电缆筒型号和基本尺寸a)a)橢园形电缆筒，筒宽W=150mm，筒高H=80mm，筒长L=50mm，壁厚t=6mm，应标记为：橢园形电缆筒EGT-1508C1 Q/SWS36-003-2003。
b）橢园形电缆筒，筒宽W=350mm，筒高H=120mm，筒长L=100mm，壁厚t=8mm，应标记为：橢园形电缆筒EGT-3512-B2 Q/SWS36-003-2003。
c）带浇注孔的橢园形电缆筒，筒宽W=550mm，筒高H=250mm，筒长L=250mm，壁厚t=10mm，应标记为：带浇注孔的橢园形电缆筒EGT（K）-5525A3 Q/SWS36-003-2003。
带浇注孔的园形电缆筒型号、结构和基本尺寸，见图5、表6。
4.3 园形电缆筒标记示例a) 园形电缆筒，公称通径d=50mm，筒长L=50mm，应标记为：园形电缆筒EGY-50C Q/SWS36-003-2003。
T1C型磁滞式电缆卷筒使用说明书
T1C型磁滞式电缆卷筒使用说明书1、概述磁滞式电缆卷筒为大型移动起动设备在两个相对运动体之间传递动力电源，控制电源或控制信号的卷绕装置。
它广泛用于港口门座起重机、集装箱起重机、装船机、塔式起重机等类似工况的重型机械设备。
磁滞式电缆卷筒是目前国内最理想的电缆卷绕装置，专门为港口起重设备设计的,本产品与常用的配备式(重锤式)、力矩马达式、磨擦片式电缆卷筒相比，具有近似恒力矩驱动，电机单向运转能堵转且力矩可调，并有自制动功能，体积小,机构简单,易于维护.无需安装制动器，电缆卷筒运行可靠，能长期堵转而不损坏。
2、使用环境a、海拔高度不超过2000Mb、环境温度-20°-- +45°c、允许在淋雨、溅雨条件下和有尘埃的场所工作。
3、型号及分类3.1 型号说明：卷盘旋向，顺时针为右，逆时针为左。
（面对卷盘）3.2分类磁滞式电缆卷筒根据电压高低的用途性质可分：10KV动力电缆卷筒，380V 动力电缆卷筒;控制（通讯）用电缆卷筒.4、主要技术参数：a.额定工作电压380V、10KVb.额定电流——配置Ⅰ型滑环的集电器单环承载额定电流为400A——配置Ⅱ型滑环的集电器单环承载额定电流为63A——配置Ⅲ型滑环的集电器单环承载额定电流为10A——配置Ⅳ型滑环的集电器单环承载额定电流为160A——配置Ⅴ型滑环的集电器单环承载额定电流为800Ac.单个驱动头输出转矩调整范围130～300Nmd.重量——卷盘及集电器重量参见表2与表3——单个驱动器总成(包括驱动电机、磁滞式联轴器、行星减速箱、小伞齿轮)71㎏主减速箱装配180㎏(装配空心轴为细轴)或210㎏(装配空心轴为粗轴)(用户可根据选用的卷盘外径、集电器规格，驱动器及齿轮箱重量计算出电缆卷筒总重量。
)T1C型电缆卷筒(适用于：J1D、J1K、J2K)T1C型电缆卷筒(适用于：J2D、J3D、J3K、J4K)外形及安装尺寸表卷筒集电器型号L0 H0 H1 B1 B2 A 安装支架动力用(380V)J1D 633 1205 325 420 480 583 不用动力用(380V)J3D 922 1346 461 636 682 837 用动力用(10KV)J2D 1228 1346 466 698 745 896 用控制用14环J1K-14 633 1205 325420 480583 不用24环J2K-24 7531346 46637环J3K-37 97048环J4K-48 1100 747 用电缆卷筒集电器型号及规格表注：表中产品为本公司常规产品，特殊规格可协商订货。
臂架类工程机械用电缆卷筒的设计和选型要点研究
臂架类工程机械用电缆卷筒的设计和选型要点研究发布时间：2021-06-03T09:45:19.523Z 来源：《基层建设》2020年第36期作者：张莉李锐[导读] 摘要：放眼全球，信息化、智能化、无人化是工程机械行业的发展趋势，行业趋势必将导致工程机械对移动控制提出更新、更高的技术要求。
徐州威卡电子控制技术有限公司江苏徐州 221000摘要：放眼全球，信息化、智能化、无人化是工程机械行业的发展趋势，行业趋势必将导致工程机械对移动控制提出更新、更高的技术要求。
远距离、小空间、低成本、信号稳定是臂架类工程机械对移动控制信号传输部件的迫切要求，目前为止，电缆卷筒是满足上述要求的优选设备，本文着重就臂架类工程机械用电缆卷筒的设计和选型要点进行阐述。
关键词：工程机械；臂架类；电缆卷筒；设计和选型要点臂架类工程机械在人们的生活中随处可见，如：起重机类、泵车类、高空作业车类、消防车类等，此类工程机械对信号传输的距离需求动辄上百米，且要求安装空间小，成本低、信号稳定，行业内的通用做法是采用电缆卷筒进行信号传输。
下面在对电缆卷筒做基本概念介绍后，将重点阐述弹力式卷缆装置及卷筒选型和注意事项。
1.电缆卷筒的组成及工作原理电缆卷筒由滑环集电器和卷缆装置两大部件组成。
滑环集电器用来连接随卷筒旋转的电缆和固定在臂架类工程机械非转动部分上的电缆。
卷缆装置是电缆卷筒的动力传递机构，它使电缆卷筒在工作过程中始终保持一定的卷绕力矩。
电缆卷筒安装在臂架类工程机械的非转动部分，如安装在起重机的基本臂上，当起重机伸臂进行吊装作业时，起重机臂头部拉着电缆向外伸展，作用在电缆上的拉力克服电缆卷筒的卷绕力矩逐渐放出电缆，反之，当起重机臂头部向基本臂方向回缩时，则依靠电缆卷筒的卷绕力矩，在起重机臂回缩过程中逐渐将电缆卷到电缆卷筒上。
2.电缆卷筒的分类电缆卷筒按驱动形式分为非电动式和电动式两大类。
其中，非电动式电缆卷筒包括：弹力式（TA）、重锤式（ZC）、磁耦合式（JQC）；电动式电缆卷筒包括：磁耦合式（JQD）、力矩电机式（KDO）、磁滞式（CZ）和变频控制式（BP）；各种类型电缆卷筒的动力来源、特点及适用范围如下表所示：由于弹力式电缆卷筒具有安装简单、结构紧凑、同步性好、电缆张力小，成本较低等优点已被广泛应用于臂架式工程机械上，以下研究仅针对弹力式电缆卷筒进行阐述，其余电缆卷筒本文不作介绍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

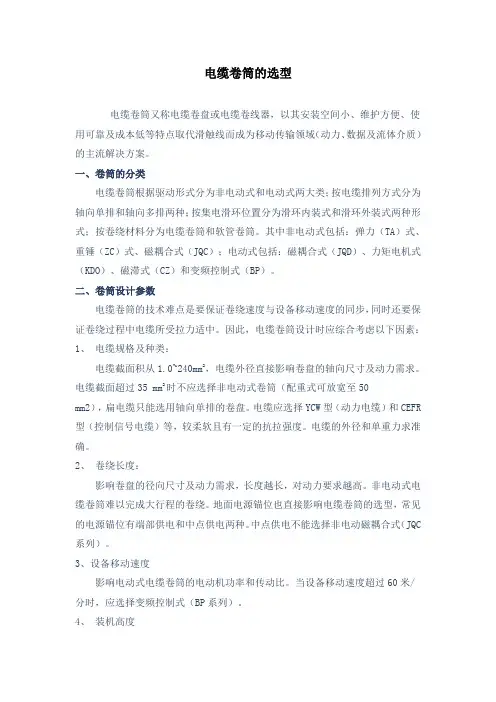

电缆卷筒的分类
一、弹簧驱动式电缆卷筒用于控制电缆的卷起和放出，主要用于起重机，堆垛装置或废水处理技术等场合。
螺旋弹簧驱动卷筒更加可靠，价格更低，可以与电动卷筒相
互替换。
特别是对于移动设备没有内部电源的情况下。
弹簧驱动卷筒的法兰由镀锌金属板材制成，并且法兰的外缘
经过卷曲处理。
卷轴核心由金属板材制成，外层用聚酯涂层保护，能很好的起到防止腐蚀的作用。
二、卷筒设计的基本原则在右面的图表中，弹簧卷筒“水平放线"和“垂直放线”的两种应用方式都有表示。
横向电缆安装：
电缆在连续平面上拖拽或用间隔小于lm的支撑将电缆撑离地面。
不考虑电缆转向-60米/分钟卷筒安装在顶端运行速度为：10 米/分钟--40米/分钟自由下垂的电缆长度L0不考虑。
三、卷筒和电缆的选择如果应用在如下极端特殊的环境，强烈建议跟我们联系：
强烈震动温度低于-15 C需要强制导向（见下栏）如果安装了强制导向器必须保证展平棍与压花鶴与镜面鶴之间的距离为棍筒宽度的6倍。
弹簧卷筒必须安装在电缆可以自由放出和卷起，并且没有障
碍物的位置上。
强制导向和尺寸太小的导向轮在任何情况下都不允许的。
四、卷筒型号有 AV12, AV19, AV28, AV40, AV50 和 AV60 多个系列•采用热镀锌钢材料•可选聚酯涂层或不锈钢卷筒• 最多可满足高达52极供电需要，这取决于选用电缆的横截面积。
•模块化集电滑环，许用电流最髙达200A •防护等级高达
IP65/66 •适合室内和室外环境使用•电缆容量取决于电缆的厚度和鼓轮的种类，电缆长度最高可达135m
五、弹簧卷筒选型需要提供的参数：•安装类型•电缆参数：直径，每米的重量，最小弯曲半径（二鼓轮的半径）•根据额定电流，最高温度和最大的电缆层数决定所需电缆内芯尺寸。
•注意电缆层数会影响到电缆的正确选型。
•根据供电点位置和行走长度计算卷筒卷起长度。
•附加电缆长度（和安装位置）用来计算所需的电缆长度。
•速度，安装高度以及供电方式（末端供电还是中间供电）来选择弹簧。
（供电点要能承受足够的张力六、主要安装类型：标准水平往复:水平安装在移动设备上，电缆最低点与卷筒之间的髙度差在lm左右并且需要支撑离开地面。
提升机构：釆用卷筒在上，电缆自然垂下的垂直安装方式。
