线路板pcb设计过程抗干扰设计规则原理
pcb包地抗干扰原理
pcb包地抗干扰原理
PCB包地抗干扰原理是指在PCB设计中采用地域包围的方式来
减少电磁干扰的影响。
在 PCB 设计中，地是一个非常重要的元件，
它不仅提供了电气连接，还可以作为电磁屏蔽和电流回流的路径。
在 PCB 包地抗干扰原理中，通过将整个电路板的地区域包围在一起，可以有效地减少电磁波的辐射和接收外部干扰。
首先，包地抗干扰原理利用了地的屏蔽作用。
通过将整个电路
板的地区域包围在一起，可以形成一个屏蔽罩，减少电磁波的辐射
和传播。
这样可以有效地减少电路板对外部电磁干扰的敏感度，提
高系统的抗干扰能力。
其次，包地抗干扰原理还可以减少地回流路径的电阻和电感。
当整个地区域被包围在一起时，可以减少地回流路径的长度和阻抗，从而降低地回流路径的电阻和电感，减小地回流路径对信号的干扰，提高信号的完整性和稳定性。
此外，包地抗干扰原理还可以减少地回流路径的环路面积。
通
过将整个地区域包围在一起，可以减少地回流路径的环路面积，减
小环路感应电压和电磁干扰的影响，提高系统的抗干扰能力。
总的来说，PCB包地抗干扰原理通过包围整个地区域，利用地
的屏蔽作用，减少地回流路径的电阻和电感，减小环路面积等方式，可以有效地减少电磁干扰的影响，提高系统的抗干扰能力。
这种原
理在高频电路和对抗干扰要求较高的电子设备中得到了广泛的应用。
印制电路板设计原则和抗干扰措施
印制电路板设计原则和抗干扰措施印制电路板（Printed Circuit Board，PCB）设计是电子产品设计中非常关键的一部分，其设计原则和抗干扰措施对于电路性能和可靠性有着重要的影响。
下面将详细介绍印制电路板设计的原则和抗干扰措施。
一、印制电路板设计原则1.合理布局电路元件：在布局电路元件时，要根据电路功能和信号传输的要求，合理放置各元器件，减少信号线的长度，尽量减少信号线之间的交叉和平行布线，以减小串扰和电磁辐射的影响。
2.最短路径布线：信号线的长度对于高频电路尤为重要，因为在较高的频率下，信号线会表现出电感和电容的性质，对信号引起较大的干扰。
因此，对于高频信号线，需要尽量缩短信号路径，减小电感和电容效应。
3.控制传输线宽度和间距：传输线的宽度和间距会影响阻抗和串扰。
准确计算和控制阻抗可以避免发生信号反射和衰减。
而间距的控制可以减小串扰影响。
因此，在设计中应考虑到实际信号需求，计算并确定传输线的宽度和间距。
4.分层布线：对于复杂的电路设计，分层布线可以将不同功能的信号线分隔开，减小相互之间的干扰。
较高频的信号线可能需要从内层电路板层穿过，这时就需要提前规划分层布线，以保证信号的完整性和正常传输。
5.地线设计：地线是电路中非常重要的参考线，用于提供参考电平和回路。
因此，在进行印制电路板设计时，要考虑地线的设计，确保地线的连续性、稳定性和低石英。
6.飞线布线：飞线布线常用于解决布线空间不足、信号线错位等问题。
在进行飞线布线时，要准确把握长度和位置，避免信号串扰和干扰，尽量使飞线短小精悍。
1.控制层间电容和层间电感：层间电容和层间电感会导致电磁干扰，因此，在进行PCB设计时，要注意层间电容和电感的控制，尽量减少干扰的发生。
可以通过减小板厚、增加层间绝缘材料的相对介电常数、增加层间电缝等手段来降低层间电容和层间电感。
2.象限规划：将信号线按照功能和高低频分布到各象限中，可以降低相互之间的干扰。
例如，可以将数字信号和模拟信号放置在不同的象限中，避免信号之间的相互干扰。
PCB抗干扰设计原则
PCB抗干扰设计原则抗干扰是PCB设计过程中的一个重要方面，它能够提高电路板的稳定性和可靠性。
下面是PCB抗干扰设计的原则：1.高频信号引脚的设计：高频信号的传输需要注意信号的完整性，因此，设计时应将高频信号引脚与其他引脚分开布局，减少干扰。
同时，应尽量使用短而粗的跨地引脚，以减少电磁干扰（EMI）。
2.地线的设计：地线在PCB设计中起到了较大的作用，对抗干扰设计来说尤为重要。
因此，在设计过程中要注意减少地线的回路面积，缩短地线的长度，以减小地线的电感。
此外，为了提高抗干扰能力，尽量将地线压印在整个PCB板的一端，以减小传导电磁干扰的机会。
3.电源的设计：电源是电路工作的基础，因此在设计中应尽量减小电源线的电感和电阻。
为了减少电源的电磁辐射，可以采用地线反向的方式，将地线与电源线相互交叉布局。
此外，在PCB板上使用陶瓷电容器来去除高频噪声，还可以使用电源滤波器减小电源中的干扰。
4.信号线的设计：在布线过程中，要注意避免信号线与电源线、高频线等产生相互干扰。
这可以通过增加信号层间引线的间隔、增加层间间距、并避免信号线垂直穿越分界线来实现。
另外，还可以通过正确的布线方法，如降噪和阻抗匹配，来提高信号线的抗干扰能力。
5.屏蔽的设计：在PCB设计中，可以使用屏蔽罩、屏蔽墙或金属壳等方法来有效地抑制电磁辐射和干扰。
屏蔽罩通常用于高频电路设计中，能够有效地隔离电磁波和电磁噪声。
屏蔽墙可以将电路分成几个部分，从而减小干扰的传播。
金属壳可以用于对敏感电路的保护，阻止外部电磁场的侵入。
6.地线平面的设计：地线平面的设计是PCB抗干扰设计中非常重要的一环。
通过在PCB的每一层上布置地线平面，可以形成一个良好的电磁屏蔽结构，减小信号线和地线之间的干扰。
此外，地线平面的设计还可以缩短地线的长度，减小地线电感，提高信号的完整性。
7.综合布线的设计：在整个布线过程中，还要考虑信号线和地线之间的距离、平行度和角度等因素，以减小互相干扰。

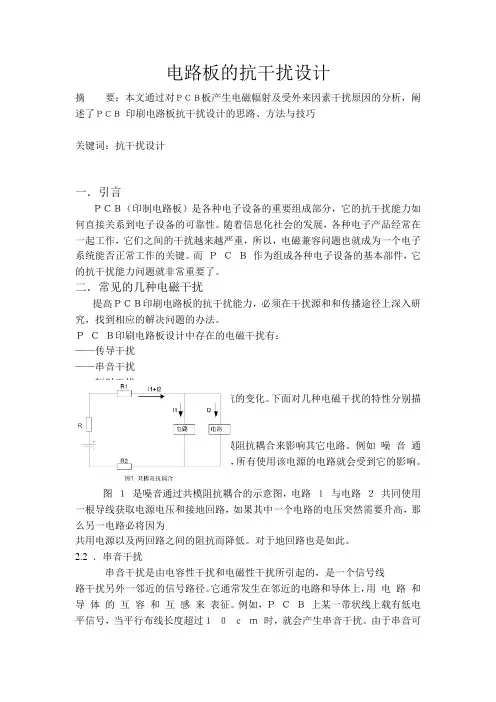

PCB电路板EMC抗干扰设计
电路板的抗干扰设计摘要：本文通过对ＰＣＢ板产生电磁幅射及受外来因素干扰原因的分析，阐述了ＰＣＢ印刷电路板抗干扰设计的思路、方法与技巧关键词：抗干扰设计一．引言ＰＣＢ（印制电路板）是各种电子设备的重要组成部分，它的抗干扰能力如何直接关系到电子设备的可靠性。
随着信息化社会的发展，各种电子产品经常在一起工作，它们之间的干扰越来越严重，所以，电磁兼容问题也就成为一个电子系统能否正常工作的关键。
而ＰＣＢ作为组成各种电子设备的基本部件，它的抗干扰能力问题就非常重要了。
二．常见的几种电磁干扰提高ＰＣＢ印刷电路板的抗干扰能力，必须在干扰源和和传播途径上深入研究，找到相应的解决问题的办法。
ＰＣＢ印刷电路板设计中存在的电磁干扰有：——传导干扰——串音干扰——辐射干扰。
产生干扰的根源是电路中电压或电流的变化。
下面对几种电磁干扰的特性分别描述：2.１．传导干扰传导干扰主要通过导线耦合及共模阻抗耦合来影响其它电路。
例如噪音通过电源电路进入某一系统，所有使用该电源的电路就会受到它的影响。
图１是噪音通过共模阻抗耦合的示意图，电路１与电路２共同使用一根导线获取电源电压和接地回路，如果其中一个电路的电压突然需要升高，那么另一电路必将因为共用电源以及两回路之间的阻抗而降低。
对于地回路也是如此。
2.2 ．串音干扰串音干扰是由电容性干扰和电磁性干扰所引起的，是一个信号线路干扰另外一邻近的信号路径。
它通常发生在邻近的电路和导体上，用电路和导体的互容和互感来表征。
例如，ＰＣＢ上某一带状线上载有低电平信号，当平行布线长度超过１０ｃｍ时，就会产生串音干扰。
由于串音可以由电场通过互容，磁场通过互感引起，所以考虑ＰＣＢ带状线上的串音问题时，最主要的问题是确定电场（互容）、磁场（互感）耦合哪个是主要的。
当源和接收器阻抗乘积小于３００时，耦合的主要是磁场；当源和接收器阻抗乘积大于１０００时，耦合的主要是电场；当源和接收器阻抗乘积在３００￣１０００之间时，则磁场或电场都可能成为主要耦合，这时取决于线路间的配置和频率。
印刷电路板的抗干扰设计
印刷电路板的抗干扰设计印刷电路板（Printed Circuit Board，PCB）作为电子产品中的重要组成部分，需要具备良好的抗干扰设计。
在当今电子产品应用越来越广泛，并且电子设备与设备之间的互联越来越密切的情况下，电路板的抗干扰设计显得尤为重要。
本文将从几个方面探讨印刷电路板的抗干扰设计原则及措施。
抗干扰设计原则：1. 地线设计：良好的地线设计是抗干扰设计的基础。
地线的作用主要有两个：一是提供电路工作的零参考电位；二是对传导型干扰电流提供回流通道。
在PCB的布线中，应该尽量避免地线环路，减小地线的电阻。
应该在PCB的设计中合理规划地线的走向，避免地线交叉或并联，减小地线的共模干扰。
2. 信号线设计：在设计PCB的信号线时，应该将高频信号线和低频信号线分开布线，减小信号线之间的干扰。
在布线时应该尽量避免使用锐角折线，减小信号线的辐射干扰。
对于高频信号线，应该采用差分传输技术，减小共模干扰。
3. 综合布线设计：在PCB的综合布线设计中，要合理规划布局，减小信号线和电源线之间的干扰。
在对PCB进行布线时，还应该考虑到信号线和功率线之间的距离关系，尽量让它们保持距离，减小其互相干扰。
4. 电源线设计：良好的电源线设计是保证整个电路系统稳定运行的关键。
在PCB的设计中，应该优化电源线的布局，避免电源线交叉、并联，减小电源线的电阻和电感，提高其抗干扰能力。
抗干扰设计措施：1. 电磁屏蔽：在PCB的设计中可以采用电磁屏蔽技术，通过在电路板上覆盖一个屏蔽层，来减小外界电磁场对电路板的干扰。
电磁屏蔽层可以采用金属材料或者导电性好的化合物材料，从而有效的提高电路板的抗干扰能力。
2. 滤波器设计：在PCB的设计中可以采用滤波器技术，通过在电路板上增加RC滤波器、LC滤波器或者Pi滤波器，来滤除干扰信号，保护电路板的稳定工作。
滤波器的选用应该根据实际的干扰频率、功率等特性进行选择。
3. 接地设计：良好的接地设计是确保电路板稳定运行的重要保障。
印制电路板设计原则和抗干扰措施
印制电路板设计原则和抗干扰措施印制电路板（Printed Circuit Board，简称PCB）是电子装置的重要组成部分，它承载着各种电子元件和电路的连接和布局。
PCB设计的好坏直接关系到电子设备的性能和稳定性。
下面将介绍印制电路板设计的几个重要原则和抗干扰措施。
1.建立良好的电路布局：电路布局是指各个电路元件在PCB上的位置安排。
合理的电路布局可以降低信号传输的损耗和干扰，提高电路的可靠性和稳定性。
通常，在PCB的布局中，要注意避免信号线过长过近，相近信号线间保持足够的距离，尽量减少信号线的交叉等。
2.分层设计：分层设计可以有效地隔离信号和电源，降低信号间互相干扰的可能性。
一般来说，PCB设计中应该尽量避免信号层和电源层的交叉布局，以减少信号线的串扰和EMI（电磁干扰）。
3.地线设计：地线是电路中非常重要的一种线路，它对于降低电磁辐射和提高系统的抗干扰性能非常重要。
在PCB设计中，地线应该做到宽大、短小、粗壮，尽可能避免尖锐弯曲。
同时，特殊地线如模数转换器（ADC）的信号地线和数字地线要分开布局，以避免共模干扰和串扰。
4.导联线的布局：导联线是电路的连接线，在PCB设计中要注意导联线的长度、走向和间距。
一般来说，导联线要尽量保持短小，可以采用直线连接，避免过度转弯和拐角，减小信号线的延迟和阻抗变化。
5.电源线和信号线的分开布局：为了减少信号线和电源线的干扰，PCB设计中应该尽量避免信号线和电源线的平行布线和交叉布线。
电源线应该尽量接近电源和地线，通过采用地道或者地抓来提高电源线的独立性，降低信号线的串扰。
1.细分电源和分层供电：合理细分电源可以降低电源共模干扰和互模干扰的可能性。
同时，在PCB设计中，应该采用分层供电的方式，将不同功率和频率的电源分别布置在不同的电源层上，以降低电磁辐射和抑制互相干扰。
2.阻抗匹配技术：阻抗匹配可以减少信号线传输过程中的反射和功耗损失，提高信号的质量和抗干扰能力。
分析PCB布线技术中各种干扰产生的途径和原因和抗干扰设计
分析PCB布线技术中各种干扰产生的途径和原因和抗干扰设计在PCB布线技术中，各种干扰主要有四种途径产生，分别是导线之间的电磁相互作用、信号线与地线之间的互耦干扰、信号与电源之间的串扰干扰以及外界信号的电磁辐射干扰。
首先，导线之间的电磁相互作用是最常见的一种干扰形式。
当导线之间距离较近或者布线较密集时，信号线之间会产生电磁相互作用，导致信号品质下降。
导线之间的电磁相互作用主要原因是信号线的电流变化导致附近信号线产生感应电流，并且信号线之间的电流也会产生磁场相互作用。
其次，信号线与地线之间的互耦干扰也是一种常见的干扰形式。
当信号线和地线走得很近时，信号线的电流变化会导致附近地线上产生感应电流，从而引起互耦干扰。
这种干扰形式主要是由于信号线与地线之间的电容耦合导致的。
另外，信号与电源之间的串扰干扰也是一种常见的问题。
当信号线和电源线走得很近时，信号线上的电流变化会通过电源线的电容导致电源线上产生感应电流，从而引起串扰干扰。
最后，外界信号的电磁辐射干扰也会对PCB布线产生影响。
外界信号包括来自电源线的交流噪声、电子设备的辐射信号以及其他无线通信设备的信号等。
在布线过程中，如果没有采取相应的抗干扰措施，这些外界信号会通过空气传播到信号线上，从而产生干扰。
针对以上各种干扰产生的原因，可以采取一系列的抗干扰设计措施。
首先，可以通过合理布线来减小导线之间的电磁相互作用，如增加导线间的间距、降低导线走向的密度等。
其次，可以采用屏蔽技术来减小信号线与地线之间的互耦干扰，如在信号线周围加入屏蔽层或者使用屏蔽导线等。
此外，还可以采用分离和隔离技术来减小信号与电源之间的串扰干扰，如将信号线和电源线走向分开或者采用地隔离技术等。
最后，可以使用滤波器来减小外界信号的干扰，如安装滤波器、使用金属屏蔽罩等。
综上所述，PCB布线技术中各种干扰产生的途径和原因主要包括导线之间的电磁相互作用、信号线与地线之间的互耦干扰、信号与电源之间的串扰干扰以及外界信号的电磁辐射干扰。
pcb线路板抗干扰设计规则
pcb线路板抗干扰设计规则
1.布局规划。
在布局规划时，应尽量避免高速信号和大功率信号线走近，并尽量避
免在信号线附近布置电源和地线，以减少互相干扰的可能性。
同时，也应
尽量降低信号线的长度，以减少信号衰减和干扰的可能性。
2.路由规则。
在路由规则方面，需要避免平行布线及交叉走线，尤其是高速信号线
和大功率线。
同时，在信号线路由时，应尽量避免通过大面积的电源、地
平面以及中心点，以避免在过多的共模干扰信号。
3.焊盘设计。
在焊盘设计时，应采用尽量完整的地面平面，特别是需要对高速信号
和模拟信号进行特殊处理的焊盘。
同时，要从设计和制造的角度出发，充
分考虑每个焊盘孔的位置和大小，以充分保证高速信号的一致性和稳定性。
4.共模干扰。
减少共模干扰的优化方法主要包括减少信号传输线路的长度，合理优
化信号层的布局、控制并降低电源电压噪声以及减小高频纹波电容，以尽
可能减少传输线路的耦合和干扰。
5.噪声的控制。
在噪声控制方面，需要充分考虑信号的采集、传输过程中可能引起的
干扰因素，采用合适的滤波器和终端设备来控制噪声和信号电平的稳定性
和一致性。
总之，良好的PCB线路板抗干扰设计应尽量减小干扰源和被干扰的信
号源之间的距离，采用合适的线宽和线距，通过良好的布局、路由、焊盘、共模噪声的控制以及噪声的控制方法来保证线路板的正常工作。
PCB的抗干扰设计的六大原则
PCB的抗干扰设计的六大原则PCB（Printed Circuit Board，印刷电路板）的抗干扰设计是为了保证电子设备的正常运行和稳定性。
下面列举了六大原则，以帮助设计人员在PCB设计阶段做好抗干扰设计。
1.分离与隔离在PCB设计时，应把不同模块的信号线、电源线、地线等进行分离和隔离。
这样可以避免不同信号之间的相互干扰，减小噪声的影响。
（1）在布局时，尽量将高频信号线、低频信号线以及电源线、地线分开布置，互相之间保持一定的距离。
（2）使用屏蔽层来隔离不同信号层。
例如，在多层板设计中，可以使用地层或者电源层来隔离高频信号层和低频信号层。
2.网络规划与分割将PCB的信号链路根据功能进行规划和分割，以减小互相之间的干扰。
（1）信号链路应短而直，尽量避免过多弯曲。
（2）将不同功能的元件和接口分布在不同的区域，避免相互干扰。
3.地线设计地线在抗干扰设计中起着重要的作用。
合理设计地线可以提高电磁兼容性和抗干扰能力。
（1）单点接地：将所有的地线汇集到一个单点接地，减小回流电流路径上的干扰。
应尽量减少地线的分支，避免形成环路。
（2）使用平面地线：将不同地线通过足够宽度的平面连接起来，形成地面。
平面地线可以提供低阻抗的路径，减小与信号线之间的干扰。
4.屏蔽设计对于高频信号或者敏感信号，应使用屏蔽来保护，减小外部干扰对信号的影响。
（1）屏蔽罩：在电路板上设置金属屏蔽罩，将敏感区域隔离起来，减小外部电磁场的干扰。
（2）差分信号线设计：对于高速信号，使用差分传输可以减小共模干扰。
（3）地层和电源层：在多层板设计中使用地层和电源层来进行屏蔽和干扰隔离。
5.滤波器的设计使用滤波器可以减小电路中的高频干扰，保持信号的纯净性。
常见的滤波器包括电容滤波器和电感滤波器。
（1）电容滤波器：通过在信号线和地线之间串联电容来滤除高频噪声。
（2）电感滤波器：通过在信号线和地线之间串联电感来滤除低频噪声。
6.寄生电容和寄生电感的控制在PCB设计中，需要注意控制寄生电容和寄生电感对信号的影响。
PCB抗干扰设计原则
PCB抗干扰设计原则（转）发表于：2009-12-14 01:56:57 点击: 193一电源线布置：1、电源线、地线的走向应与资料的传递方向一致。
二地线布置：1、数字地与模拟地分开。
2、接地线应尽量加粗，致少能通过3倍于印制板上的允许电流，一般应达2~3mm。
3、接地线应尽量构成死循环回路，这样可以减少地线电位差。
三去耦电容配置：1、印制板电源输入端跨接10~100μF的电解电容，若能大于100μF则更好。
2、每个集成芯片的Vcc和GND之间跨接一个0.01~0.1μF的陶瓷电容。
如空间不允许，可为每4~10个芯片配置一个1~10μF的钽电容。
3、对抗噪能力弱，关断电流变化大的器件，以及ROM、RAM，应在Vcc和GND间接去耦电容。
4、在单片机复位端“RESET”上配以0.01μF的去耦电容。
5、去耦电容的引线不能太长，尤其是高频旁路电容不能带引线。
四器件配置：1、时钟发生器、晶振和CPU的时钟输入端应尽量靠近且远离其它低频器件。
2、小电流电路和大电流电路尽量远离逻辑电路。
3、印制板在机箱中的位置和方向，应保证发热量大的器件处在上方。
五功率线、交流线和信号线分开走线功率线、交流线尽量布置在和信号线不同的板上，否则应和信号线分开走线。
六其它原则：1、总线加10K左右的上拉电阻，有利于抗干扰。
2、布线时各条地址线尽量一样长短，且尽量短。
3、PCB板两面的线尽量垂直布置，防相互干扰。
4、去耦电容的大小一般取C=1/F，F为数据传送频率。
5、不用的管脚通过上拉电阻（10K左右）接Vcc，或与使用的管脚并接。
6、发热的元器件（如大功率电阻等）应避开易受温度影响的器件（如电解电容等）。
7、采用全译码比线译码具有较强的抗干扰性。
为扼制大功率器件对微控制器部分数字元元电路的干扰及数字电路对模拟电路的干扰，数字地`模拟地在接向公共接地点时，要用高频扼流环。
这是一种圆柱形铁氧体磁性材料，轴向上有几个孔，用较粗的铜线从孔中穿过，绕上一两圈,这种器件对低频信号可以看成阻抗为零,对高频信号干扰可以看成一个电感..(由于电感的直流电阻较大,不能用电感作为高频扼流圈).当印刷电路板以外的信号线相连时，通常采用屏蔽电缆。
PCB电路板设计和抗干扰处理
PCB电路板设计和抗干扰处理PCB电路板设计和抗干扰处理是在电子产品开发过程中非常重要的一环。
一个良好设计的电路板可以提高电路的性能和可靠性，同时也可以减少电磁干扰的影响。
下面我将详细介绍PCB电路板设计和抗干扰处理的一些重要内容。
首先，PCB电路板设计需要考虑电路的功能需求、布局、信号传输和功耗等因素。
在设计过程中，应根据电路的功能和复杂程度来选择适当的PCB层次结构，以及相应的PCB材料、线宽和线距等参数。
同时，还应合理安排电路元件的布局，在减少电路空间占用的同时，确保信号传输的稳定性和可靠性。
其次，在进行PCB电路板设计时，需要注意电磁兼容性（EMC）和抗干扰处理。
电子产品的正常工作需要避免或减少干扰源对电路的影响。
首先，应采用合适的屏蔽措施，例如使用屏蔽罩、地面平面和屏蔽层等技术，来减少外界电磁干扰对电路的影响。
通过合理设计和放置电容、电感和阻抗等元器件，可以有效地抑制电磁干扰。
此外，良好的接地和电源设计也是减少干扰的关键。
接地平面应具有足够的面积，以提供良好的接地效果；电源应稳定可靠，避免电源噪声对电路的影响。
在PCB电路板设计过程中，还应避免高频信号和低频信号之间的串扰，采取适当的隔离措施，例如通过增加间隙、使用电磁屏蔽材料等。
此外，合适的PCB布局也可以减少干扰的影响。
敏感的高频电路应尽量远离较高功率和较强磁场的电路，并采用短、直的连线来减少串扰。
此外，还可以采用差分信号传输和地面平面分离等技术，来提高信号的抗干扰能力。
最后，进行仿真和测试也是确保设计的关键。
通过使用仿真软件，可以对电路的性能和稳定性进行评估，同时也可以发现潜在的干扰问题。
在实际制造之前，对设计的PCB电路板进行全面的测试，以确保其满足设计要求和抗干扰能力。
总结起来，PCB电路板设计和抗干扰处理是电子产品开发过程中非常重要的环节。
良好的设计和抗干扰处理可以提高电路的性能和可靠性，减少电磁干扰的影响。
通过合理的布局、屏蔽措施和接地设计，以及仿真和测试的全面评估，可以确保设计和制造出优质的PCB电路板。
PCB设计原则和抗干扰措施
PCB设计原则和抗干扰措施
印制电路板(PCB)是电子产品中电路元件和器件的支撑件．它提供电路元
件和器件之间的电气连接。
随着电于技术的飞速发展，PGB 的密度越来越高。
PCB 设计的好坏对抗干扰能力影响很大．因此，在进行PCB 设计时．必须遵
守PCB 设计的一般原则，并应符合抗干扰设计的要求。
PCB 设计的一般原则
要使电子电路获得最佳性能，元器件的布且及导线的布设是很重要的。
为
了设计质量好。
造价低的PCB．应遵循以下一般原则：
1. 布局
首先，要考虑PCB 尺寸大校PCB 尺寸过大时，印制线条长，阻抗增加，抗噪声能力下降，成本也增加；过小，则散热不好，且邻近线条易受干扰。
在确
定PCB 尺寸后．再确定特殊元件的位置。
最后，根据电路的功能单元，对电路的全部元器件进行布局。
在确定特殊元件的位置时要遵守以下原则：
(1)尽可能缩短高频元器件之间的连线，设法减少它们的分布参数和相互间的
电磁干扰。
易受干扰的元器件不能相互挨得太近，输入和输出元件应尽量远离。
(2)某些元器件或导线之间可能有较高的电位差，应加大它们之间的距离，以
免放电引出意外短路。
带高电压的元器件应尽量布置在调试时手不易触及的地方。
(3)重量超过15g 的元器件。
应当用支架加以固定，然后焊接。
那些又大又重。
发热量多的元器件，不宜装在印制板上，而应装在整机的机箱底板上，且应考
虑散热问题。
热敏元件应远离发热元件。
PCB印制电路板-系统抗干扰与PCB设计 精品
系统抗干扰与PCB设计系统抗干扰一、下面的一些系统要特别注意抗电磁干扰：1、微控制器时钟频率特别高，总线周期特别快的系统。
2、系统含有大功率，大电流驱动电路，如产生火花的继电器，大电流开关等。
3、含微弱模拟信号电路以及高精度A/D变换电路的系统。
二、为增加系统的抗电磁干扰能力采取如下措施：1、选用频率低的微控制器：选用外时钟频率低的微控制器可以有效降低噪声和提高系统的抗干扰能力。
同样频率的方波和正弦波，方波中的高频成份比正弦波多得多。
虽然方波的高频成份的波的幅度，比基波小，但频率越高越容易发射出成为噪声源，微控制器产生的最有影响的高频噪声大约是时钟频率的3倍。
2、减小信号传输中的畸变微控制器主要采用高速CMOS技术制造。
信号输入端静态输入电流在1mA左右，输入电容10PF左右，输入阻抗相当高，高速CMOS电路的输出端都有相当的带载能力，即相当大的输出值，将一个门的输出端通过一段很长线引到输入阻抗相当高的输入端，反射问题就很严重，它会引起信号畸变，增加系统噪声。
当Tpd＞Tr时，就成了一个传输线问题，必须考虑信号反射，阻抗匹配等问题。
信号在印制板上的延迟时间与引线的特性阻抗有关，即与印制线路板材料的介电常数有关。
可以粗略地认为，信号在印制板引线的传输速度，约为光速的1/3到1/2之间。
微控制器构成的系统中常用逻辑电话元件的Tr（标准延迟时间）为3到18ns之间。
在印制线路板上，信号通过一个7W的电阻和一段25cm长的引线，线上延迟时间大致在4~20ns之间。
也就是说，信号在印刷线路上的引线越短越好，最长不宜超过25cm。
而且过孔数目也应尽量少，最好不多于2个。
[ url href =.51dz./d.asp?i=topmanazhi]>>>[i]更多...[/i]当信号的上升时间快于信号延迟时间，就要按照快电子学处理。
此时要考虑传输线的阻抗匹配，对于一块印刷线路板上的集成块之间的信号传输，要避免出现Td＞Trd的情况，印刷线路板越大系统的速度就越不能太快。
印刷电路板的抗干扰设计原则
印刷电路板的抗干扰设计原则印刷电路板（PCB）的抗干扰设计原则是确保电路板在外部环境下稳定工作的设计理念和方法。
振荡、电磁干扰和电源噪声等因素都会对电路板的正常工作产生影响，因此抗干扰设计是至关重要的。
下面我们将从电路、布线、接地、电源和屏蔽等五个方面来讨论PCB的抗干扰设计原则。
一、电路设计在电路设计时，应当特别关注时钟信号线、布线附近的高速数字信号线和重要信号线的布局。
在设计时应避免将这些线内密集地放置在电路板上，应离开其他信号线和电源线。
此外，板上电路的设计应全面考虑电路系统信号频段特性，避免高频信号相互干扰，从而提高整个系统的可靠性。
二、布线设计布线是影响电路板信号传输和整个稳定性的一个重要环节。
对于传输频率高的信号线，应使用对称布线方式，以降低差模干扰。
重要信号线、电源线和接地线应尽可能短，避免在布局过程中出现过多的分叉，以减少传输延迟和信号出模的可能性。
尽可能减少走迹为Z字形线路，因为这会产生较大的电磁干扰。
三、接地设计正确连接接地是电路设计的关键，因为电路板上各个部分之间必须形成良好的接地回路，以确保信号唯一和信号传输稳定。
同时，应该根据使用情况，按照信号分布特点和接口要求进行恰当的接地，也应该尽力避免接地网络交叉和形成环形回路。
四、电源设计电源是PCB上的重要部分，为整个电路系统提供电能。
因此，电源的设计必须通电、防火、防泄漏。
电源引入PCB之后，应尽可能将整个电路板分为区域，并为每个区域分配一个独立的电源，这样可以避免不同区域的电信号相互干扰。
五、屏蔽设计无线电和电磁干扰对电路的影响非常大。
因此，在电路板的设计过程中，屏蔽是非常重要的。
例如，在设计USB接口时，应考虑在接口附近放置金属屏蔽保护层，大大减少外部电磁干扰对信号的干扰。
由于使用的吸波材料不同，屏蔽可分为金属屏蔽和吸波屏蔽。
总之，为保证印刷电路板稳定的工作，我们必须依据电路设计、布线设计、接地设计、电源设计和屏蔽设计等理念和原则，通盘考虑，加强PCB抗干扰设计。
PCB设计原则和抗干扰措施
PCB设计原则和抗干扰措施PCB（Printed Circuit Board，印刷电路板）设计是电子产品开发中至关重要的一环，它直接影响着电路性能和可靠性。
在进行PCB设计时，需要遵循一系列原则，并采取相应的抗干扰措施来确保电路的稳定运行。
本文将介绍几个常用的PCB设计原则和抗干扰措施。
一、PCB设计原则1. 尽量缩短信号路径：信号路径过长会导致信号传输延迟和干扰的增加。
因此，在设计PCB时，应尽量缩短信号路径，减少信号传输的时间和损耗。
2. 避免干扰源：将敏感信号线与高频、高功率或其他潜在干扰源的线路保持足够的距离，以减小干扰的可能性。
此外，在PCB上合理布局各个部件，尽量避免信号线与电源线、地线及其他信号线交叉。
3. 保持信号完整性：对于高速信号传输线路，应采用差分线路设计，以减小干扰和串扰的影响。
同时，在PCB设计中加入合适的阻抗匹配电路，保证信号质量和完整性。
4. 良好的散热设计：电子元件在工作过程中会产生热量，如果无法及时散热，将会影响电路的正常运行。
因此，在PCB设计中需要考虑到合适的散热措施，例如增加散热片、散热孔等。
5. 合理选择连接方式：合理选择PCB的层次结构和连接方式，可以减小电路的布局面积，提高整体性能。
对于复杂电路，还可以采用模块化设计思想，将电路划分为不同的模块，便于测试和维修。
二、抗干扰措施1. 地线设计：良好的地线设计是抗干扰的基础。
在PCB设计中，应尽量采用大面积的地线铺设，减小地电阻，提高地线的连续性。
同时，地线与电源线之间应保持足够的距离，以避免互相干扰。
2. 电源线滤波和分离：在电路中引入合适的电源滤波器，可以有效滤除电源中的干扰信号。
另外，对于不同功能模块的电源线，应尽量分离布线，减小干扰的传播。
3. 屏蔽设计：对于高频信号或强干扰源，可以采用屏蔽罩或隔离层的设计，将其与其他信号线隔离开，减小干扰对其他部分的影响。
4. 选择合适的元件布局：在PCB设计中，要合理选择元件的布局位置，尽量减小信号线与干扰源之间的距离。
PCB板设计原则和抗干扰措施
PCB板设计原则和抗干扰措施作者：邱会贵来源：《科学与财富》2011年第08期[摘要] 介绍了作者在印刷电路板制作过程中的体会，并总结了印刷电路板设计的一般原则和抗干扰措施。
[关键词] 印刷电路板 PCB 布局干扰1、引言印制电路板(PCB)是电子产品中电路元件和器件的支撑件，它提供电路元件和器件之间的电气连接。
随着电于技术的飞速发展，PCB的密度越来越高。
PCB设计的好坏对抗干扰能力影响很大。
因此，在进行PCB设计时，必须遵守PCB设计的一般原则，并应符合抗干扰设计的要求。
2、PCB设计的一般原则要使电子电路获得最佳性能，元器件的布局及导线的布设是很重要的。
为了设计质量好、造价低的PCB板，应遵循以下一般原则：2.1布局：首先要考虑PCB尺寸大小。
PCB尺寸过大时，印制线条长，阻抗增加，抗噪声能力下降，成本也增加；过小，则散热不好，且邻近线条易受干扰。
在确定PCB尺寸后．再确定特殊元件的位置。
对于特殊元件的位置要遵守以下原则：（1）尽可能缩短高频元器件之间的连线，设法减少它们的分布参数和相互间的电磁干扰。
易受干扰的元器件不能相互挨得太近，输入和输出元件应尽量远离。
（2）某些元器件或导线之间可能有较高的电位差，应加大它们之间的距离，以免放电引出意外短路。
（3）重量超过15g的元器件、应当用支架加以固定，然后焊接。
那些又大又重、发热量多的元器件，不宜装在印制板上，而应装在整机的机箱底板上，且应考虑散热问题。
（4）对于电位器、可调电感线圈、可变电容器、微动开关等可调元件的布局应考虑整机的结构要求。
（5）应留出印制板定位孔及固定支架所占用的位置。
根据电路的功能单元。
最后，根据电路的功能单元，对电路的全部元器件进行布局。
对电路的全部元器件进行布局时，要符合以下原则：（1）按照电路的流程安排各个功能电路单元的位置，使布局便于信号流通，并使信号尽可能保持一致的方向。
（2）每个功能电路的核心元件为中心，围绕它来进行布局。
全而详细的PCB抗干扰设计原则
全而详细的PCB抗干扰设计原则
抗干扰问题是现代PCB 电路设计中一个很重要的环节，它直接反映了整个系统的性能和工作的可靠性。
目前，对系统的采用的抗干扰技术主要有硬件抗干扰技术和软件抗干扰技术。
1)硬件抗干扰技术的设计。
飞轮储能系统的逆变电路高达20kHz 的载波信号决定了它会产生噪声，这样系统中电力电子装置所产生的噪声和谐波问题就成为主要的干扰，它们会对设备和附近的仪表产生影响，影响的程度与其控制系统和设各的抗干扰能力、接线环境、安装距离及接地方法等因素有关。
2)软件抗干扰技术
除了硬件上要采取一系列的抗干扰措施外，在软件上也要采取数字滤波、设置软件陷阱、利用看门狗程序冗余设计等措施使系统稳定可靠地运行。
特别地，当储能飞轮处于某一工作状态的时间较长时，在主循环中应不断地检测状态，重复执行相应的操作，也是增强可靠性的一个方法。
印制电路板的抗干扰设计与具体PCB 设计有着密切的关系，这里就收集了全而详细的PCB 抗干扰设计原则分享给大家。
具体的原则如下：
1.元器件的配置
(1) 不要有过长的平行信号线
(2) 保证pcb 的时钟发生器、晶振和cpu 的时钟输入端尽量靠近，同时远离其他低频器件
(3) 元器件应围绕核心器件进行配置，尽量减少引线长度
(4) 对pcb 板进行分区布局
(5) 考虑pcb 板在机箱中的位置和方向。
pcb铺铜的抗干扰原理
pcb铺铜的抗干扰原理
PCB铺铜是电路设计中常用的一种方法，它不仅能够连接电路中的各种元器件，还能够起到抗干扰的作用。
PCB铺铜的抗干扰原理主要包括以下几个方面：
1. 阻抗匹配： PCB布线时，应根据信号源的阻抗和负载的阻抗来确定铺铜的宽度和孔径。
在保证信号传输的同时，也能够减小电磁干扰的影响。
2. 分层设计：在PCB设计中，可以采用分层设计的方法来避免信号干扰。
通过在不同的层之间铺设信号层和地层，可以形成一个电磁屏蔽的结构，从而减小电磁波的干扰。
3. 地网设计： PCB布线中，地引线的设计非常重要。
通过多层地网的设计，可以有效地抑制信号干扰。
在布线时，应尽量保证各个元器件的地引线长度一致，从而减少电磁干扰的影响。
4. 滤波器设计：在PCB设计中，可以采用滤波器的方法来抑制电磁干扰。
例如，可以在电路中添加低通滤波器，通过滤波器来减小高频噪声的影响。
5. 信号传输线路的设计：在PCB设计中，应尽可能地减少信号线路的长度，从而减小电磁干扰的影响。
同时，还可以采用走线方式的设计，通过缩短信号线路的长度，来减少电磁干扰。
综上所述， PCB铺铜的抗干扰原理是一个比较复杂的问题，它需要综合考虑多个方面的因素。
通过合理的设计和布线，可以有效地减小电磁干扰的影响，从而提高电路的可靠性和稳定性。
pcb铺铜的抗干扰原理
pcb铺铜的抗干扰原理
PCB铺铜是电路板设计中非常关键的一步，其抗干扰原理主要体现在两个方面：地平面和电源滤波。
首先是地平面的设计。
在PCB设计中，地平面应该尽量完整且连续，这样可以有效地降低电路板中的干扰噪声。
因为地平面可以作为一个抗干扰的反射面，将干扰信号反射回去，从而减少对电路的影响。
此外，地平面还可以提供电流回路，从而防止干扰信号在电路中形成环路。
其次是电源滤波。
电源是电路板运行的能量来源，但电源信号中也会存在干扰噪声。
设计师需要在电路板中添加一些滤波电容、电感等元器件，将电源信号中的干扰噪声滤除，从而保证电路板的正常运行。
总之，PCB铺铜的抗干扰原理需要从地平面和电源滤波两个方面综合考虑，只有在这两个方面都充分考虑和实现的情况下，才能有效地保证电路板的抗干扰能力。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
线路板PCB设计过程抗干扰设计规则原理
印制电路板(PCB)是电子产品中电路元件和器件的支撑件。
它提供电路元件和器件之间的电气连接。
随着电于技术的飞速发展，PGB的密度越来越高。
PCB设计的好坏对抗干扰能力影响很大。
因此，在进行PCB 设计时。
必须遵守PCB设计的一般原则，并应符合抗干扰设计的要求。
PCB设计的一般原则要使电子电路获得最佳性能，元器件的布且及导线的布设是很重要的。
为了设计质量好、造价低的PCB。
应遵循以下一般原则： 1.
布局首先，要考虑PCB尺寸大小。
PCB尺寸过大时，印制线条长，阻抗增加，抗噪声能力下降，成本也增加；过小，则散热不好，且邻近线条易受干扰。
在确定PCB尺寸后。
再确定特殊元件的位置。
最后，根据电路的功能单元，对电路的全部元器件进行布局。
在确定特殊元件的位置时要遵守以下原则：
(1)
尽可能缩短高频元器件之间的连线，设法减少它们的分布参数和相互间的电磁干扰。
易受干扰的元器件不能相互挨得太近，输入和输出元件应尽量远离。
(2)某
些元器件或导线之间可能有较高的电位差，应加大它们之间的距离，以免放电引出意外短路。
带高电压的元器件应尽量布置在调试时手不易触及的地方。
(3)
重量超过15g的元器件、应当用支架加以固定，然后焊接。
那些又大又重、发热量多的元器件，不宜装在印制板上，而应装在整机的机箱底板上，且应考虑散热问题。
热敏元件应远离发热元件。
(4)对于电位器、可调电感线圈、可变电容器、微动开关等可调元件的布局应考虑整机的结构要求。
若是机内调节，应放在印制板上方便于调节的地方；若是机外调节，其位置要与调节旋钮在机箱面板上的位置相适应。
(5)应留出印制扳定位孔及固定支架所占用的位置。
根据电路的功能单元。
对电路的全部元器件进行布局时，要符合以下原则：
1)按照电路的流程安排各个功能电路单元的位置，使布局便于信号流通，并使信号尽可能保持一致的方向。
2)以每个功能电路的核心元件为中心，围绕它来进行布局。
元器件应均匀、整齐、紧凑地排列在PCB 上。
尽量减少和缩短各元器件之间的引线和连接。
3)在高频下工作的电路，要考虑元器件之间的分布参数。
一般电路应尽可能使元器件平行排列。
这样，不但美观。
而且装焊容易。
易于批量生产。
4)位于电路板边缘的元器件，离电路板边缘一般不小于2mm。
电路板的最佳形状为矩形。
长宽比为3：2成4：3。
电路板面尺寸大于200x150mm时。
应考虑电路板所受的机械强度。
2。
布线布线的原则如下； (1)输入输出端用的导线应尽量避免相邻平行。
最好加线间地线，以免发生反馈藕合。
(2)印制摄导线的最小宽度主要由导线与绝缘基扳间的粘附强度和流过它们的电流值决定。
当铜箔厚度为0.05mm、宽度为1~15mm
时。
通过2A的电流，温度不会高于3℃，因此。
导线宽度为1.5mm可满足要求。
对于集成电路，尤其是数字电路，通常选0.02~0.3mm导线宽度。
当然，只要允许，还是尽可能用宽线。
尤其是电源线和地线。
导线的最小间距主要由最坏情况下的线间绝缘电阻和击穿电压决定。
对于集成电路，尤其是数字电路，只要工艺允许，可使间距小至5~8mm。
(3)印制导线拐弯处一般取圆弧形，而直角或夹角在高频电路中会影响电气性能。
此外，尽量避免使用大面积铜箔，否则，长时间受热时，易发生铜箔膨胀和脱落现象。
必须用大面积铜箔时，最好用栅格状。
这样有利于排除铜箔与基板间粘合剂受热产生的挥发性气体。
3.焊盘焊盘中心孔要比器件引线直径稍大一些。
焊盘太大易形成虚焊。
焊盘外径D一般不小于(d+1.2)mm，其中d为引线孔径。
对高密度的数字电路，焊盘最小直径可取(d+1.0)mm。
PCB及电路抗干扰措施印制电路板的抗干扰设计与具体电路有着密切的关系，这里仅就PCB抗干扰设计的几项常用措施做一些说明。
（1）电源线设计根据印制线路板电流的大小，尽量加租电源线宽度，减少环路电阻。
同时、使电源线、地线的走向和数据传递的方向一致，这样有助于增强抗噪声能力。
（2）地段设计地线设计的原则是： 1)数字地与模拟地分开。
若线路板上既有逻辑电路又有线性电路，应使它们尽量分开。
低频电路的地应尽量采用单点并联接地，实际布线有困难时可部分串联后再并联接地。
高频电路宜采用多点串联接地，地线应短而租，高频元件周围尽量用栅格状大面积地箔。
2)接地线应尽量加粗。
若接地线用很纫的线条，则接地电位随电流的变化而变化，使抗噪性能降低。
因此应将接地线加粗，使它能通过三倍于印制板上的允许电流。
如有可能，接地线应在2~3mm以上。
3)接地线构成闭环路。
只由数字电路组成的印制板，其接地电路布成团环路大多能提高抗噪声能力。
（3）退藕电容配置PCB设计的常规做法之一是在印制板的各个关键部位配置适当的退藕电容。
退藕电容的一般配置原则是： 1)电源输入端跨接10 ~
100uf的电解电容器。
如有可能，接100uF以上的更好。
2)原则上每个集成电路芯片都应布置一个0.01pF的瓷片电容，如遇印制板空隙不够，可每4~8个芯片布置一个1 ~ 10pF的但电容。
3)对于抗噪能力弱、关断时电源变化大的器件，如RAM、ROM存储器件，应在芯片的电源线和地线之间直接接入退藕电容。
4)电容引线不能太长，尤其是高频旁路电容不能有引线。
此外，还应注意以下两点：
在印制板中有接触器、继电器、按钮等元件时。
操作它们时均会产生较大火花放电，必须采用附图所示的 RC电路来吸收放电电流。
一般R取 1 ~
2K，C取2.2 ~ 47UF。
CMOS的输入阻抗很高，且易受感应，因此在使用时对不用端要接地或接正电源
（注：本资料素材和资料部分来自网络，仅供参考。
请预览后才下载，期待你的好评与关注！）。
