轧球设备
球磨钢球生产工艺解析
吴桥县恒远机电设备厂（技术资料） 2014.9.12 耐磨钢球设备,球磨机钢球设备,轧制钢球生产线,锻造钢球加热设备,钢球热轧生产线球磨钢球生产工艺大解析球磨机钢球尺寸精确、高圆度、高硬度、具有机械属性。
它耐磨耗,不易变形和破碎。
可以由整体硬度高充分体现出来,表面硬度高达57hrc 到67hrc,体积硬度高达56hrc 到64hrc,硬度分布统一,冲击韧性大于12j/cm2,破损率低、皮碎片电阻超过20000次,实际的破损率不大于1%,接近于0。
目前，我国年消耗钢球约400万吨，主要是铸造铁球、锻造钢球、轧制钢球。
规格通常使用的球磨钢球直径为Φ20mm~Φ125mm ，超大型球磨机使用的最大钢球直径为Φ130mm~Φ150mm 。
下面一一介绍了球磨钢球生产工艺下的铸造钢球、锻造钢球、轧制钢球工艺各自的优缺点：球磨钢球生产工艺主要有：铸造铁球、锻造钢球、轧制钢球铸造铁球工艺优点：设备简单，投资少。
生产技术和操作容易掌握；对多规格、小批量的订单，安排生产容易、灵活。
工艺缺点：铸造缺陷多（气孔、砂眼、夹杂、表面、裂纹等）；密度低、比重小；金属晶粒粗大，冲击韧性差（一般为3~7J/cm2）；能耗高，金属收得率低；Φ40mm 以下的小球铸造难度很大。
锻造钢球工艺优点：投资少、上马快，原料既可以用热轧圆钢，也可用热轧钢坯，坯料长度不限，生产易于组织。
工艺缺点：生产质量难以稳定控制；人工下料，单重不一；易造成钢球表面折叠；加热缺陷，氧化脱碳，晶粒变粗，甚至过热、过烧，热处理质量不稳定；终锻温差大，淬火热处理质量不稳定；产品的硬度、淬透性和冲击韧性不能保证稳定；效率低、成本高。
轧制钢球工艺优点：生产效率高、产量大，适于大型现代劳化钢球厂；轧球生产机械化、自动化程度高；质量稳定，钢球硬度高，内外硬度差小，冲击韧性高，比重大。
工艺缺点：建厂投资大；工艺技术含量高；多规格、小批量订购有一定难度，不适合小批量频繁换产品规格。
现代钢铁企业冶金设备概述
现代钢铁企业冶金设备概述现代钢铁企业冶金设备是指在钢铁生产过程中所使用的各种机械和设备，包括铁矿石炼制设备、高炉、转炉、轧钢设备、连铸机设备等。
这些设备是钢铁生产的重要组成部分，直接影响钢铁生产的效率和质量。
铁矿石炼制设备是钢铁生产线的第一道工序，铁矿石经过炼制后可以得到高品质的生铁。
现代钢铁企业中常用的铁矿石炼制设备包括烧结机、球团机、焦炉等。
烧结机是一种将铁矿石颗粒进行烧结制成烧结块的设备，常用于生产高品质的生铁。
球团机是一种将细粉末和球团配料通过机械作用、物理和化学反应制成球团的设备。
焦炉是将煤进行燃烧制成焦炭的设备，是生产生铁的重要工艺设备。
高炉是钢铁生产中的核心设备，是将生铁制成高品质钢铁的关键环节。
现代高炉通常采用煤气加煤共烧技术，使煤气和煤粉在高温条件下发生化学反应，释放出高温热能，加快熔化铁矿石的速度。
高炉中还经常使用吹氧技术，通过吹入高压氧气，可以加速铁矿石熔化的速度，提高冶炼效率。
高炉的设计和运行对钢铁生产的质量和成本都有重要影响。
转炉是钢铁行业中另一种常见的冶炼设备，适用于生产合金钢、工具钢等高附加值产品。
转炉的原理是将高炉炼制出的生铁和铁合金放入转炉内，加入适当的脱氧剂和合金材料，经过高温反应熔炼成高品质钢铁产品。
转炉的生产效率高、质量好，广泛应用于现代钢铁生产线中。
轧钢设备是将钢坯通过连续轧制变形成各种规格和形状的钢材的设备。
现代轧钢设备主要包括热轧机、冷轧机、酸洗线等。
热轧机主要用于生产热轧板卷、热轧带钢等产品，其工作过程是通过加热后压制钢坯进行压力变形。
冷轧机则主要生产冷轧薄板、薄板带等产品，工作过程是先通过热轧机生产出较粗的钢板，然后再将钢板通过冷轧机加工成薄板。
酸洗线是一种将钢材进行化学腐蚀清洗的设备，目的是除去表面的氧化物和锈蚀物，使钢材表面更加光滑、干净，提高钢材的质量。
连铸机是现代钢铁生产中的一种重要设备，用于将熔融钢液注入连续铸造机，经过凝固和成形后，得到各种规格和形状的钢材。
轧球设备的简介
轧球设备的简介轧球设备用来生产钢球或钢锻。
轧球设备两辊的夹角一般为2°～6°，轧辊上有螺旋形孔型，当两辊同向转动时，圆棒坯料在辊间与辊反向旋转并前进,通过螺旋孔型把圆棒轧成所要求的形状。
螺旋孔型轧制也可以由几台轧球设备及其附属设备组成生产线进行自动化连续生产。
由于生产线的效率很高，因此，配套的各个辅助装置也应该有很高的生产效率，如加热炉、芯棒装取、定心机构、冷却润滑系统、电控装置及其输送装置等。
1、整体硬度高：表面硬度可达到55-67HRC，体积硬度达到50-63HRC，且硬度梯度分布平均。
2、冲击韧性高：冲击韧性大于12J/㎝2.3、破碎率低：抗破碎性是一般铸锻磨球的10倍以上，落球冲击次数2万次以上，实际破碎率不高于1%。
4、不变形：钢球由始至终不会变形、失圆。
5、中频电炉加热效率高、加热速度快、透热性好、表面没有氧化皮等特点。
6、本厂提供的中频加热钢球生产线从上料到输料及加热全部实现PLC自动控制。
轧球设备配套节能感应加热炉采用全自动生产技术，无人工干预，全自动生产，能够最大限度确保钢球品质的稳定性。
该生产线工艺环保，节能高效。
生产的钢球具有尺寸精确、圆整的几何形状，高硬度和良好的机械性能并具有冲击韧性高，抗破碎能力强的特点。
过去，钢球生产多半采用锻造、冷镦和铸造等方法制造，生产率低，劳动条件差，成本高。
现多采用螺旋孔型斜轧工艺生产。
既可采用单头孔型轧制，也可采用多头孔型轧制。
单头螺旋孔型是指轧辊上只有一条螺旋孔型，而多头螺旋孔型则指轧辊上有两条或两条以上的螺旋孔型。
生产上多采用两头、三头或四头螺旋孔型轧制，轧辊每转一转可以生产出两件、三件或四件产品，生产率成倍增长。
钢球轧制多采用热轧，小直径的钢球可以冷轧。
热轧钢球时，先用感应加热装置把直径比轧出球的直径小4％左右的圆钢毛坯加热至850～1100℃，滚珠轴承钢取下限。
加热好的棒料送入斜轧机进行轧制。
轧辊轴线与轧制线倾斜一定角度。
轧机设备维护
轧机设备维护第八章精轧机组的分解与重装由于精轧机组中使用了高精度、高转速的圆柱斜齿轮、锥齿轮、油膜轴承和滚动轴承；各零部件的机加工精度、动平衡精度以及安装精度的要求都很高，所以，在机组轻微磨损或严重磨损后，都要更换相应的零件重新组装机组后返回轧线运行，本章中就机组中各部件的分解及重新组装做具体说明。
一、轧辊箱（一）、轧辊箱的分解1、从精轧机组上拆卸轧辊箱当拆卸一台油膜轴承卡滞的轧辊箱时，应旋转纵轴，（或者在不止一架轧辊箱出现卡滞的情况下，将卡滞的机架两侧的联轴器拆开）防止拆卸轧辊箱时损坏齿轮。
a. 切断无扭精轧机组的润滑油和冷却水，b. 打开精轧机组保护罩至全开位置，检查安全销是否插好，c. 拆去将被拆离的轧辊箱前的活动挡水板，d. 拆去轧辊箱面板与锥齿轮箱箱体的紧固螺栓，e. 拆去导卫、辊环，装上保护垫和护帽，并用螺栓固定，f. 将专用吊具固定在轧辊箱的面板上，g. 将天车开至要拆的轧辊箱上方，h. 将两个吊索的钩子连接在轧辊箱吊具上，消除吊索松弛，但不要张紧，r. 慢慢地小心地将轧辊箱吊离锥齿轮传动箱，在起吊时，轧辊轴齿轮将与锥齿轮箱传动齿轮和惰轮解脱啮合,千万小心在起吊过程中，确保轧辊轴齿轮、锥齿轮箱传动齿轮、惰轮、辊缝调节齿轮不受到损坏。
单个轧辊箱约500~700kg，在将轧辊箱转移至精轧机组维修间的过程中，应有足够的安全防范措施。
轧辊箱拆去后，将锥齿轮传动箱盖好，以防被污物污染。
i. 将轧辊箱转移至精轧机组维修间。
2、轧辊箱分解6〞轧辊箱和8〞轧辊箱的结构完全一样，分解过程也一样，轧辊箱在分解后，应将其零部件所有暴露的精加工面涂一层涂料以防腐蚀。
（1）卸掉辊环保护帽的固定螺栓，从轧辊箱上移去保护帽。
（2）从轧辊轴上拆去保护套和内滑环、外滑环。
（3）拆掉冷却水管。
（4）拆掉密封板，用拔销器拆去定位销，将密封板吊离密封保持架。
（5）拆掉密封保持架，将密封保持架、内滑环、外滑环分开，废弃0型密封圈。
轧钢机械设备知识点
第一章概述1、钢材的分类：1）型材占钢材产量的30——35%、品种最多，主要用于建材。
2）板带材占50——66% 应用最广、产量最高3）管材占8~15% 又可分为无缝管与焊管，大多为圆形断面。
此外还有少量的斜轧、横轧、楔横轧等特种轧制产品。
生产机械零件毛坯，齿轮、丝杆、钢球及轴类零件（少切削、无切削零件）。
2、轧钢机械的组成：轧钢机械由轧制机械主设备（主轧机——使轧件产生塑性变形的设备）与辅助设备组成（除主设备及工艺设备以外的一切设备）。
*主设备组成：轧机系统：主机或主机列（工作机座与主传动、电机组成）它决定了轧钢车间的类型与特征。
*辅设备组成：完成一切辅助的工序轧件的运输、搜集、剪切、矫正、清理。
轧钢车间的机械化程度越高则其辅设备重量所占的比例越大。
*常见的轧钢辅设备：剪切类、矫正类、卷取类、运输翻转类、打捆包装类、表面清理加工类。
（教材P20表1-6）3、轧钢机的标称：初轧机与大外径来标称。
如宝钢140无缝钢管轧机，表示型钢轧机——以（最后一架轧机—即成品架次）轧辊的名义直径作为轧机的标称。
钢板轧机——以轧辊的辊身长度来标称。
如2030冷连轧机组，表示轧机的轧辊辊身长为2030mm。
钢管轧机——以能轧制钢管的最其轧制钢管的最大外径为140mm4、按轧辊在机座中的布置分类：可分为具有水平轧辊的轧机、立辊轧机、万能轧机（既有水平辊又有立辊的轧机）与斜辊轧机等。
1）水平式轧机：轧辊水平放置的轧机，应用最广，是最普遍的。
*PC轧机（轧辊成对交叉轧机）：四辊，轧辊成对交错，叫超角度5°，用于冷轧及热轧带材。
*HC轧机（高性能凸度控制轧机）：六辊，用于冷轧普碳及合金钢带材。
*CVC轧机（凸度连续可变轧机）：两辊，用于热轧及冷轧带钢。
2）立式轧机：轧辊垂直放置的轧机，用于不希望翻钢的场合。
3）万能轧机：具有水平辊及立辊的轧机。
4）斜辊轧机：轧辊倾斜放置的轧机。
用于横向——螺旋轧制。
主要用于钢管生产、钢管穿孔、延伸、精整、扩型等。

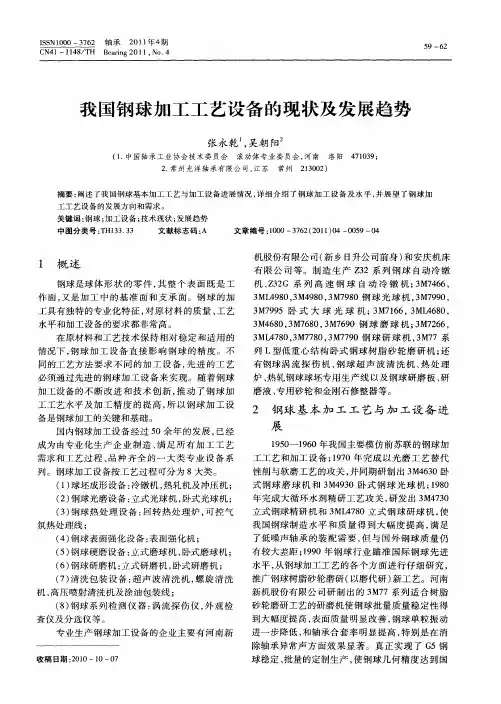

我国钢球加工工艺设备的现状及发展趋势
