冷库施工工艺流程图及施工进度计划

冷库工程设计方案施工

一、前言

冷库是一种用于存储和保鲜食品和药品的特殊储存设施，具有温度低、湿度适宜、通风性

好等特点。冷库的设计施工需要综合考虑材料选用、结构设计、设备布置等多方面因素，

确保储存的产品在安全、合格的条件下长期保鲜。本文将从冷库工程设计的各个方面进行

详细介绍。

二、冷库工程设计方案施工概述

1、冷库工程设计的基本要求

冷库工程设计的基本要求包括储藏产品的特性、温度和湿度要求、结构设计、材料选用、

设备布置等。根据不同产品的要求，冷库可以分为低温冷库、中温冷库、常温冷库等。根

据国家相关标准和规定，冷库的设计应满足保温、节能、卫生等方面的要求。

2、冷库工程设计的施工流程

冷库工程设计的施工流程主要包括前期调研、概念设计、施工图设计、设备选购、施工和

验收等环节。

3、冷库工程设计的主要内容

冷库工程设计的主要内容包括结构设计、保温设计、通风设计、设备布置等方面。在结构

设计方面，需要考虑不同类型冷库的结构风格和承重能力；在保温设计方面，需要选择合

适的保温材料和施工工艺；在通风设计方面，需要确保空气流通的顺畅；在设备布置方面，需要根据储藏产品的特性进行合理的设备选购和布局。

三、冷库工程设计方案施工的详细介绍

1、前期调研

在进行冷库工程设计前，需要进行充分的前期调研。主要包括确定冷库的用途、储藏产品

的特性和数量、周边环境条件、建筑结构的承重能力等。通过前期调研，可以为后续的设

计工作提供详实的数据和信息。

2、概念设计

概念设计是根据前期调研的结果，确定冷库工程设计的方向和大致框架。主要包括确定冷

库的类型、结构风格、保温材料、通风方式、设备选购等。概念设计是设计工作的起点，

冷库安装制冷工程施工方案

一、项目概况

1.1 项目名称：XXX冷库

1.2 项目地点：XXX省XXX市XXX区

1.3 项目范围：该项目需要安装一座XXX平方米的冷库

1.4 项目背景：随着市场需求的增加，为了保证货物的质量和安全，公司决定在该地区建设一座现代化的冷库，用于存储冷冻食品、蔬菜、水果等货物。

二、项目需求

2.1 冷库功能需求

2.1.1 保持恒定的低温环境，满足货物的存储需求

2.1.2 自动监控系统，实时监测冷库内部温度和湿度

2.1.3 冷库货架系统，保障货物的存储和管理

2.1.4 防火、防爆、防夹等安全措施

2.2 设备需求

2.2.1 制冷设备：采用高效节能的制冷设备，保障冷库内部的温度要求

2.2.2 风冷设备：保障冷库内部空气循环，促进货物冷却

2.2.3 控制设备：自动化控制系统，实现对冷库环境的精确调控

2.2.4 货架设备：稳固结实的货架系统，保障货物的存储和管理

三、工程施工方案

3.1 现场勘察

3.1.1 根据项目需求，确定冷库安装的具体位置和建筑面积

3.1.2 对现场环境进行勘察，评估土地的承载能力、地势和周边环境

3.1.3 检测场地的排水情况，确保冷库建筑不受水浸影响

3.2 设计方案

3.2.1 根据现场勘察结果，制定冷库建筑、设备布置和管道设计方案

3.2.2 考虑冷库的通风、照明、环境控制等配套设施

3.2.3 编制详细的施工图纸和工艺流程图

3.3 土建施工

3.3.1 确定冷库建筑的基础结构和主体框架

3.3.2 进行地基处理，确保土地承载能力符合冷库的要求3.3.3 安装冷库建筑的墙体和屋面结构

冷库制冷系统安装施工方案

妙镜路超市批发市场的冷库制冷系统安装施工方案由

XXX制定。该工程容积为120m³，长8米、宽米高米，冷冻

储存60m³、冷藏储存60m³，贮藏能力为120m³，工期为12个工作日。公司成立了以库板建造、制冷和电气专业为主的项目管理机构，以确保工程工期及质量。项目管理机构人员包括预算员、项目副经理、项目经理、施工员、质检员、材料员、资料员和安全员。

该工程的施工依据包括《通风与空调工程施工及验收规范》（GB—2002）、《制冷设备、空气分离设备安装工程施工及

验收规范》（GB—98）、《压缩机、风机、泵安装工程施工

及验收规范》（GB—98）、《工业金属管道工程施工及验收

规范》（GB—97）、《采暖与卫生工程施工及验收规范》（GB—97）、《自动化仪表安装工程质量检验评定标准》（GBJ131—90）、《机械设备安装工程施工及验收通用规范》（GB—98）、《建筑给水排水及采暖工程施工质量验收规范》（GB-2002）和《工业设备及管道绝热工程施工及验收规范》（GBJ126-89）等。

施工工艺流程图包括开箱检查基础验收、设备搬运与吊装、设备初平、地脚螺栓孔二次灌浆、设备精平与基础、拧紧地脚螺栓、基础二次灌浆、设备拆洗装配配套设备安装、试运转调试、交工验收和成品保护。

施工进度计划分为12个日历天数，包括施工准备、材料

验收、框架制作、库板安装、设备安装、管道连接、电器安装、压力测试、抽真空、单机调试、系统联调和竣工验收。XXX

将按照合同要求和承诺通过国家、行业有关技术标准验收，确保质量目标优良。

冷库安装施工组织设计施工方案

冷库项目施工组织设计

一、施工准备和协调管理

1.施工准备

为保证该工程施工，成立工程项目管理班子并安排好施工劳动力。同时，规划和布置施工现场临时设施，包括职工食宿安排、材料设备的堆放与管理，加工场地、用水、用电的布置，加强易燃易爆危险品的管理措施。及时有效地组织人员，施工机械和材料的进场工作，并做好技术准备工作，包括审阅与施工图纸有关资料，组织施工技术人员研究各种标准和规范，并对施工班组进行详细的书面交底，对设备安装调试进行前做好技术培训工作。

2.与设计单位的协调

根据提供的施工图，我方将迅速熟悉图纸，并与设计院联系，做好图纸交底和会审等工作，进一步了解设计意图和工程要求，完善设计内容，根据设计意图提出我们的施工实施方案。对施工中出现的情况，除按现场业主、监理工程师的要求及时处理外，还应要处理对设计中可能出现的失误准备。如果出现上述情况，我方将会同业主、监理工程师等磋商解决并进行全部分项验收，中间质量验收、竣工验收等。

3.与监理工程师的协调

施工过程中，除了按照业主、监理工程师及“施工方案”标准，在自检、专检上积极配合监理的验收和检查工作，如出现问题及时更改。对成品、半成品、设备、材料、器具在进场之前主动向监理工程师提交产品合格证或质量保证书，按照规定在使用之前进行材料检测，并交监理工程师过目，保证工程质量。照规章制度严格把好质量关，积极配合监理工程师的工作，对可能出现意见不同的情况，我方将遵循“先执行工程师的指

导后予以磋商统一”的原则，遵循监理工程师的权威。

4.与土建装饰施工单位协调

冷库项目施工方案及组织设计

施工方案由于不懂电，因此电气部分内容很少的。

一、工程概况

二、编制依据

2.1 《制冷设备、空气分离设备安装工程施工及验收规范》（GB50274—2010）；

2.2《压缩机、风机、泵安装工程施工及验收规范》（GB50275—2010）；

2.3《工业金属管道工程施工及验收规范》（GB50235—210）；

2.4《输送流体用无缝钢管》（GB8163）；

2.5《设备及管道保冷设计导则》（GB/T 1558）；

2.6《建筑设备施工安装通用图集》（91SB7-1）；

2.7《设备及管道绝热技术通则》（GB4271-2008）

2.8《氢氟氯、氢氟烃类制冷系统安装工程施工及验收规范》SBJ14-2007

2.9《空调与制冷设备用无缝钢管》（GB/T17791-2007）；

2.10《机械设备安装工程施工及验收通用规范》（GB50231—2009）；

2.10《低压流体输送焊接管》（GB3091-2008）

三、施工工艺流程

3.1管路安装施工准备材料验收管线定位吊架安装管内清理处理管路铺设管路焊接管路整理主管路保压铺设线槽、线管

3.2设备安装施工准备开箱检查基础验收设备搬运与吊装设备初平地脚螺栓孔二次灌浆设备精平与基础拧紧地脚螺栓基础二次灌浆配套设备安装

3.3系统联机调试管路联机系统保压抽真空管路保温调试试运转交工验收成品保护。

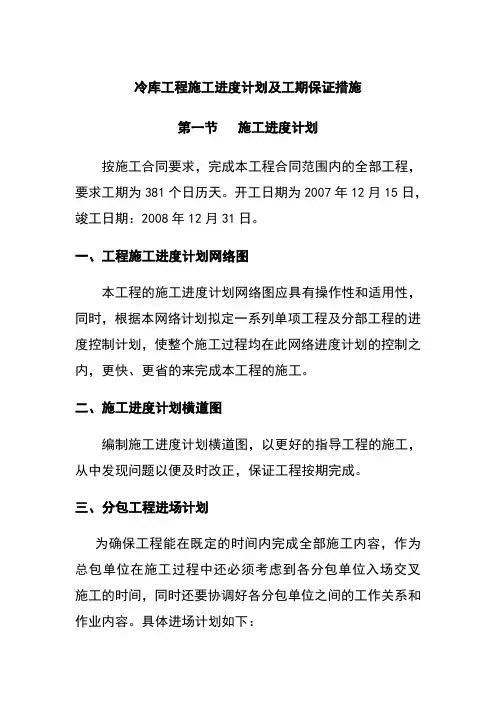

四、施工进度计划

五、施工准备

5.1 技术资料准备：

技术资料准备：工程承接后，项目负责人组织项目部成员熟悉施工图纸，进行图纸会审记录，由技术负责人编制施工预算、施工组织设计、分部分项工程施工方案及成品保护措施、设备材料供应计划等。由技术员编制分部、分项工程和分工种技术安全交底，并负责向施工员、施工班组进行安全技术交底，并督促质检员对材料的材质和相关设备技术资料进行核验。施工前技术员应根据施工图，对安装系统所需的主辅材料编制出准确详实的材料计划并会同供应部门，按照施工顺序拟订材料运输计划和运输方案。材料设备到场后，应根据材料计划表仔细清点数量，核对材质、型号，认真检验材料是否符合工艺要求和质量要求，是否具有产品出厂合格证及质量证明书，并认真填写入场材料表（或进场材料报验表）。项目负责人与质检员参与本工程的质量策划。施工员落实劳动力计划及施工机具情况，落实各协作单位情况和施工准备工作情况，对职工进行安全施工和防火措施教育。技术人员结合编制的施工预算，认真研究学习施工图纸，充分领会设计意图，准备相关规范、规程、标准图，领取技术、质量记录表格，准备施工测量仪器工具，为工程开工做好技术准备工作。

冷库施工方案

一、工程概况

一、本工程为瑞盛冷库工程项目，本工程范围包括冷库设备的供货、安装（包括工艺管道和动力、照明、保温保冷等全部内容）、调试、培训和售后维修服务；

二、本工程压缩机采用德国比泽尔生产设备，以保证工程质量。其余库板、阀门等附属设备、材料等均采用目前市场上享有很高声誉的产品。二、项目组织及部署

（一）、施工准备：

1、熟悉图纸，进行图纸自审和会审,并进行一次性交底；

2、编制施工预算；

3、根据图纸对地面进行施工面的清理，在当地设置加工场地及临时仓库，如果在施工现场无法设置，则在施工现场外设置；

4、施工人员的临时住房及现场临时库房，依据现场条件协调解决；

5、组织工程技术人员及施工班长，认真熟悉图，了解和掌握设计意图，作好技术交底；

6、由甲方组织土建、冷库等施工单位的工序交叉连接配合工作的落实；

7、根据甲方确定施工图纸和施工进度计划，编制主要材料计划、半成品加工申请单和订货明细表。

（二）、设备安装：

设备安装人员必须熟悉图纸资料、规范标准。

设备安装前，专业工长须编制设备吊装方案及施工技术交底资料，并向有关施工管理人员交底。

1、安装前的设备开箱检查：

设备安装前要进行开箱检查，并形成验收文字记录。开箱检查人由扶植单位、施工单位代表组成。

开箱设备必需有装箱清单、安装图纸及技术说明书、产品合格证和产品性能检测敷陈等随机文件，随机的零部件、文件资料应完全无缺损。设备规格型号要符合设计图纸的请求。

金属设备的构件表面应作除锈防腐处理，外表色调一致，且无明显的划伤、锈斑、伤痕、气泡和油漆剥落现象。

冷库项目施工方案及组织设计

施工方案由于不懂电，因此电气部分内容很少的。

一、工程概况

二、编制依据

2.1 《制冷设备、空气分离设备安装工程施工及验收规范》（GB50274—2010）；

2.2《压缩机、风机、泵安装工程施工及验收规范》（GB50275—2010）；

2.3《工业金属管道工程施工及验收规范》（GB50235—210）；

2.4《输送流体用无缝钢管》（GB8163）；

2.5《设备及管道保冷设计导则》（GB/T 1558）；

2.6《建筑设备施工安装通用图集》（91SB7-1）；

2.7《设备及管道绝热技术通则》（GB4271-2008）

2.8《氢氟氯、氢氟烃类制冷系统安装工程施工及验收规范》SBJ14-2007

2.9《空调与制冷设备用无缝钢管》（GB/T17791-2007）；

2.10《机械设备安装工程施工及验收通用规范》（GB50231—2009）；

2.10《低压流体输送焊接管》（GB3091-2008）

三、施工工艺流程

3.1管路安装施工准备材料验收管线定位吊架安装管内清理处理管路铺设管路焊接管路整理主管路保压铺设线槽、线管

3.2设备安装施工准备开箱检查基础验收设备搬运与吊装设备初平地脚螺栓孔二次灌浆设备精平与基础拧紧地脚螺栓基础二次灌浆配套设备安装

3.3系统联机调试管路联机系统保压抽真空管路保温调试试运转交工验收成品保护。

四、施工进度计划

五、施工准备

5.1 技术资料准备：

技术资料准备：工程承接后，项目负责人组织项目部成员熟悉施工图纸，进行图纸会审记录，由技术负责人编制施工预算、施工组织设计、分部分项工程施工方案及成品保护措施、设备材料供应计划等。由技术员编制分部、分项工程和分工种技术安全交底，并负责向施工员、施工班组进行安全技术交底，并督促质检员对材料的材质和相关设备技术资料进行核验。施工前技术员应根据施工图，对安装系统所需的主辅材料编制出准确详实的材料计划并会同供应部门，按照施工顺序拟订材料运输计划和运输方案。材料设备到场后，应根据材料计划表仔细清点数量，核对材质、型号，认真检验材料是否符合工艺要求和质量要求，是否具有产品出厂合格证及质量证明书，并认真填写入场材料表（或进场材料报验表）。项目负责人与质检员参与本工程的质量策划。施工员落实劳动力计划及施工机具情况，落实各协作单位情况和施工准备工作情况，对职工进行安全施工和防火措施教育。技术人员结合编制的施工预算，认真研究学习施工图纸，充分领会设计意图，准备相关规范、规程、标准图，领取技术、质量记录表格，准备施工测量仪器工具，为工程开工做好技术准备工作。

冷库工艺技术方案

一、方案目标和需求分析：

冷库是一种将房间或建筑结构保持在低温状态的设备。冷库的主要目标是保持冷藏或冷冻物品的适宜温度和湿度，确保其质量和保鲜性能。冷库工艺技术方案的目标是设计和实施一个高效、可靠、节能的冷库系统，以满足冷藏和冷冻物品的物理与化学要求。

二、方案设计：

1. 冷库结构设计：冷库的结构设计应考虑到场地区域、建筑材料、绝热材料、通风和照明系统等因素。建议选择钢筋混凝土或灌浆砌块作为冷库的建筑材料，以保证结构的稳定性和耐久性。在外墙和屋顶上使用绝热材料以减少热量传导，同时配置通风设备和照明系统以维持合适的环境。

2. 冷库设备选型：根据冷藏和冷冻的要求，选择合适的冷库设备，包括冷库门、制冷设备、保鲜设备和控制系统等。冷库门应具备良好的密封性能，保证内外温度的隔离。制冷设备应根据冷库的大小和负荷需求来选用，可以选择蒸发冷凝器和压缩机作为冷却设备。保鲜设备可以包括湿度控制设备和空气净化设备，以保持物品的质量和新鲜度。控制系统应具备温度、湿度和其它环境参数的监测和调节功能，以确保冷库的运行稳定性和安全性。

3. 冷库工艺流程设计：根据冷藏和冷冻物品的特点，设计相应

的工艺流程。对于冷藏物品，设定合适的储存温度和湿度，并确保空气循环和通风以防止内外温度不均。对于冷冻物品，设定合适的冻结速率和冷却时间，并采用适当的包装材料和方法，以保证物品的质量和口感。

三、方案实施：

1. 冷库施工：按照设计图纸和规范进行冷库的施工，包括基础建设、墙体和屋顶的搭建、绝热材料的安装、门窗设备的安装等。施工过程中要确保质量，严格控制施工进度，避免出现墙体渗漏、结构不稳定等问题。

装配式冷库施工工艺流程

装配式冷库是如何建造安装的？具体流程

一、制冷机组的组装安装

1、半封或全封闭压缩机都应安装油分离器，并在油分内加住适量机油，蒸发温度低于-15度时，应加装气液分离器并加装适量冷冻机油。

2、压缩机底座应安装减震胶座。

3、机组的安装要留有维修空间,便于观察仪表和阀门的调节。

4、高压表应安装在储液灌阀门三通处。

5、机组整体布局合理,颜色一致，各型号机组安装结构应保持一致。

二、冷库与冷风机安装

1、选择吊点位置时，库华考虑空气循环好的位置,其次在考虑库体结构方向。

2、冷风机与库板间隙要大于冷风机的厚度。

3、冷风机所有吊栓应全部紧固，并用密封胶将螺栓及吊栓穿孔封闭,防止冷桥和漏气。

4、吊顶风机过重时，应用4号角或5号角铁做过梁,过梁应横跨到另一块顶板和墙板上，以减轻承重。

三、制冷管道安装技术

1、铜管管径的选择应严格按照压缩机吸排气阀门接口选择管径，当冷凝器与压缩机分离超过3米时应加大管路直径。

2、冷凝器吸风面与墙壁保持400mm以上距离，出风口与障碍物保持3米以上距离。

3、储液罐管径进出口管径按机组样本上标明的排气和出液管径为准。

4、压缩机吸气管路和冷风机回气管路不得小于样本标明的尺寸以减少蒸发管路内部阻力。

5、排气管和回气管应有一定坡度,冷凝器位置高于压缩机时，排气管应坡向冷凝器并在压缩机排气口处加装液环，防止停机后气体冷却液化回流到高压排气口处,再启机时造成液压缩。

6、冷风机回气管出口处应加装U型弯，回气管路应坡向压缩机方向，确保顺利回油。

7、膨胀阀应安装在尽量靠近冷风机的位置，电磁阀应安装水平，阀体垂直并注意出液方向。

冷库制冷系统安装施工方案

冷库制冷系统安装

施工方案

制: 孟青川

审核: 刘成毅

批准: 刘成毅

会签：刘成毅

2010年07月15日

一、工程概况

1.1 本工程为氨冷库制冷系统工程，由山东鲁化化工集团投资建设，由四川建筑技术学院设计院设计。冷库贮藏量为24000吨，共分3层，每层又分为6个库房，每个库房997M2,

容积4985M3,贮藏能力为1300吨。

1.2 该工程四川工业设备安装公司设备安装项目部承担安装任务，工程工期为80天，应于

10月03日完工使用。

1.3 根据合同要求和承诺，本公司应通过国家、行业有关技术标准验收，质量目标优良。

1.4 公司对该工程非常重视，为确保工程工期及质量，公司专门成立了以制冷和电气专业为主的项目管理机构，以便对各专业工程的施工进行统一指挥和调度。项目管理机构人员组成如下：

二、编制依据

2.1《通风与空调工程施工及验收规范》（GB50243—2002）；

2.2《制冷设备、空气分离设备安装工程施工及验收规范》（GB50274—98）；

2.3《压缩机、风机、泵安装工程施工及验收规范》（GB50275—98）；

2.4《工业金属管道工程施工及验收规范》（GB50235—97）；

2.5《采暖与卫生工程施工及验收规范》（GB50235—97）；

2.6《自动化仪表安装工程质量检验评定标准》（GBJ131—90）；

2.7《机械设备安装工程施工及验收通用规范》（GB50231—98）；

2.8《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）；

2.9《工业设备及管道绝热工程施工及验收规范》（GBJ126-89）。

冷库制冷系统安装施工方案

冷库制冷系统安装施工

方案

-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN

妙镜路超市批发市场冷库制冷系统

安装施工方案

上海好冷制冷设备工程有限公司

2012年11月03日

一、工程概况

本工程为氟利昂冷库制冷系统工程，冷库容积为120m ³，长8米、宽米高米，冷冻储存60m ³、冷藏储存60m ³,贮藏能力为120m ³。工程工期为12个工作日。

根据合同要求和承诺，本公司应通过国家、行业有关技术标准验收，质量目标优良。

公司对该工程非常重视，为确保工程工期及质量，公司专门成立了以库板建造、制冷和电气专业为主的项目管理机构，以便对各专业工程的施工进行统一指挥和调度。项目管理机构人员组成如下：预算员

资料员质检员材料员施工员安全员

项目经理

项目副经理

项目工程师

预算员

二、编制依据

《通风与空调工程施工及验收规范》（GB50243—2002）；

《制冷设备、空气分离设备安装工程施工及验收规范》（GB50274—98）；《压缩机、风机、泵安装工程施工及验收规范》（GB50275—98）；

《工业金属管道工程施工及验收规范》（GB50235—97）；

《采暖与卫生工程施工及验收规范》（GB50235—97）；

《自动化仪表安装工程质量检验评定标准》（GBJ131—90）；

《机械设备安装工程施工及验收通用规范》（GB50231—98）；

《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）；

《工业设备及管道绝热工程施工及验收规范》（GBJ126-89）。

《输送流体用无缝钢管》（GB8163-1999）；

冷库施工方案

一、工程概况

一、本工程为科学城冷库工程项目，为单层框架结构。

二、项目组织及部署

(一)、施工准备：

1、熟悉图纸,进行图纸自审和会审，并进行一次性交底；

2、编制施工预算；

3、根据图纸对地面进行施工面的清理，在当地设置加工场地及临时仓库，如果在施工现场无法设置，则在施工现场外设置；

4、施工人员的临时住房及现场临时库房,依据现场条件协调解决;

5、组织工程技术人员及施工班长，认真熟悉图，了解和掌握设计意图，作好技术交底；

6、由甲方组织土建、冷库等施工单位的工序交叉连接配合工作的落实；

7、根据甲方确定施工图纸和施工进度计划，编制主要材料计划、半成品加工申请单和订货明细表。

（二）、设备安装：

设备安装人员必须熟悉图纸资料、规范标准。设备安装前,专业工长须编制设备吊装方案及施工技术交底资料，并向有关施工管理人员交底。

1、安装前的设备开箱检查：设备安装前要进行开箱检查，并形成验收文字记录.开箱检查人由建设单位、施工单位代表组成。开箱设备必须有装箱清单、安装图纸及技术说明书、产品合格证和产品性能检测报告等随机文件，随机的零部件、文件资料应齐全无缺损。设备规格型号要符合设计图纸的要求. 金属设备的构件表面应作除锈防腐处理，外表色调一致，且无明显的划伤、锈斑、伤

痕、气泡和油漆剥落现象。

2、设备基础验收：设备就位前，应对设备基础进行检查验收,在混凝土基础达到养护强度，表面平整，位置、尺寸、标高等均符合要求后，方可安装设备。检查验收时要按各类设备的安装说明书及实物尺寸对照设计平面图进行其基础尺寸、中心线、标高及相互位置实测尺寸与图设计尺寸对照，应满足下表要求：

冷库设计工艺流程

1.项目准备阶段：

在项目启动前，需要进行一系列前期准备工作。首先，确定冷库设计

的需求，包括冷库的用途、储藏品种、储藏量、储藏温度要求等。其次，

进行场地勘测，确定冷库的建设位置、场地面积、地形等情况。最后，进

行经济性分析，对冷库建设的成本、收益等进行评估，确定项目可行性。2.方案设计阶段：

在项目启动后，根据前期准备的信息进行方案设计。方案设计包括建筑、设备和工艺三个方面。建筑方案设计主要包括冷库的平面布局、建筑

结构、墙体、屋顶、地板等；设备方案设计主要包括冷库的制冷系统、通

风系统、门窗系统、灯光系统等；工艺方案设计主要包括储存品种的分类、储存温度的设定、货物的堆放方式等。

3.施工图设计阶段：

在方案设计阶段确定后，需要进行施工图设计。施工图设计是根据方

案设计编制出的具体图纸，包括建筑施工图、设备安装图等。建筑施工图

主要包括各个建筑构件的详细尺寸、构造细节等；设备安装图主要包括设

备的具体布置、安装细节等。

4.材料采购阶段：

在施工图设计完成后，需要进行材料采购。根据施工图设计的需求，

采购各种建筑材料和设备材料。建筑材料包括钢筋、水泥、砖块、隔热材

料等；设备材料包括制冷设备、通风设备、门窗等。

5.施工施工阶段：

材料采购完成后，进行冷库的具体施工。施工包括建筑施工和设备安

装调试两个部分。建筑施工主要包括地基施工、混凝土浇筑、墙体砌筑、

屋顶施工等。设备安装调试主要包括冷库设备的安装、通风设备的安装、

门窗的安装等。

6.设备调试阶段：

在冷库施工完成后，进行设备的调试。设备调试包括制冷设备的调试、通风设备的调试、门窗的调试等。通过调试，确保冷库设备正常运行，达

专业冷库保温工程施工方案

一、项目概况

该项目为某冷链物流企业的冷库保温工程，施工内容包括冷库保温层、保温材料的施工以及保温层表面涂饰和装饰。冷库保温工程的质量直接影响到冷库的保温性能和使用寿命，因此施工方案必须严谨且细致，确保施工质量满足要求。

二、施工准备

1. 人员和物资准备

（1）确定项目经理、施工员、质量员、安全员、技术员等施工管理人员，分工明确，确保施工过程管理有序。

（2）确定施工所需的保温材料、涂料、辅材等，保证物资齐全，并进行质量检查。同时准备施工所需的工具设备，确保施工的顺利进行。

2. 技术准备

（1）根据设计图纸，编制施工方案和施工工艺流程，明确施工程序和工艺要求。

（2）制定质量控制方案和安全生产方案，严格按照规定执行，并进行相关培训，提高施工人员的技术水平和安全意识。

三、施工工艺

1. 基层处理

（1）对冷库保温层基层进行清理，清除表面油污、灰尘、杂物等。

（2）对基层进行修复，填补裂缝和破损处，确保基层平整坚固。

2. 保温材料施工

（1）根据设计要求制作保温材料预制板，进行库内外槽深边缘收拱和极地卡槽处理。

（2）在基层上进行防水处理，施工完毕后，待表面干燥后方可进行下一步工序。

3. 保温层施工

（1）合理安排保温材料的搭接和焊接，确保保温层的整体性和致密性。

（2）对保温材料进行加固和固定，确保保温层的牢固和稳定。

（3）进行保温层的检查和验收，确保保温层的质量和厚度符合设计要求。

4. 表面涂饰和装饰

（1）进行保温层的底涂、面涂和装饰工艺，确保表面的平整、美观和防腐蚀。

（2）进行涂料表面的检查和修整，确保涂料的附着力和耐久性。

冷库工艺流程

冷库是用来储存冷藏食品、药品、化工品等的专用建筑，其工

艺流程包括设计、施工、安装和运行等多个环节。下面将详细介绍

冷库工艺流程的各个环节。

首先是设计阶段。在设计冷库时，需要考虑到储存物品的种类、储存量、温度要求等因素。设计师需要根据客户的需求和实际情况，确定冷库的结构形式、保温材料、冷却设备等。在设计过程中，需

要充分考虑冷库的节能性、安全性和可靠性，确保冷库能够满足客

户的需求。

其次是施工阶段。冷库的施工需要严格按照设计图纸和规范进行，包括基础施工、墙体建造、屋顶安装、保温材料铺设、冷却设

备安装等。在施工过程中，需要严格控制施工质量，确保冷库的结

构牢固、保温性能良好。同时，施工过程中需要做好安全防护措施，保障施工人员的安全。

接下来是安装阶段。冷库的安装包括冷却设备的安装、电气设

备的接线、控制系统的调试等。在安装过程中，需要严格按照设备

厂家的要求进行，确保设备的安装质量和性能。

最后是运行阶段。冷库建成后，需要进行调试和试运行，检查

冷库的冷却效果、温度稳定性、控制系统的可靠性等。在运行过程中，需要做好冷库的日常维护和保养工作，定期清洁设备、检查设

备运行状态，确保冷库的正常运行。

综上所述，冷库工艺流程包括设计、施工、安装和运行等多个

环节，每个环节都需要严格按照规范进行，确保冷库的质量和性能。只有这样，才能满足客户的需求，保障储存物品的安全和质量。

冷库施工方案

一、工程概况

一、本工程为瑞盛冷库工程项目，本工程范围包括冷库设备的供货、安装（包括工艺管道和动力、照明、保温保冷等全部内容）、调试、培训和售后维修服务；

二、本工程压缩机采用德国比泽尔生产设备，以保证工程质量。其余库板、阀门等附属设备、材料等均采用目前市场上享有很高声誉的产品。

二、项目组织及部署

（一）、施工准备：

1、熟悉图纸，进行图纸自审和会审,并进行一次性交底；

2、编制施工预算；

3、根据图纸对地面进行施工面的清理，在当地设置加工场地及临时仓库，如果在施工现场无法设置，则在施工现场外设置；

4、施工人员的临时住房及现场临时库房，依据现场条件协调解决；

5、组织工程技术人员及施工班长，认真熟悉图，了解和掌握设计意图，作好技术交底；

6、由甲方组织土建、冷库等施工单位的工序交叉连接配合工作的落实；

7、根据甲方确定施工图纸和施工进度计划，编制主要材料计划、半成品加工申请单和订货明细表。

（二）、设备安装：

设备安装人员必须熟悉图纸资料、规范标准。

设备安装前，专业工长须编制设备吊装方案及施工技术交底资料，并向有关施工管理人员交底。

1、安装前的设备开箱检查：

设备安装前要进行开箱检查，并形成验收文字记录。开箱检查人由建设单位、施工单位代表组成。

开箱设备必须有装箱清单、安装图纸及技术说明书、产品合格证和产品性能检测报告等随机文件，随机的零部件、文件资料应齐全无缺损。

设备规格型号要符合设计图纸的要求。

金属设备的构件表面应作除锈防腐处理，外表色调一致，且无明显的划伤、锈斑、伤痕、气泡和油漆剥落现象。
