一、填空

力学基础部分

1.在外力的作用下,杆件可产生变形的基本形式为轴向拉、压、剪切、扭转、弯曲。

2.就所受外力而言,受剪切直杆与受弯的梁二者之间的区别是受剪横向外力作用线相距很近、受弯横向外力作用线相距很远。

3.从工程意义上讲,材料的破坏可分为二类,一类是脆性断裂破坏,应采用第一或二强度理论解释其破坏原因;另一类是屈服流动破坏,应采用第三或四强度理论解释其破坏原因。

4.碳钢和铸铁都是铁塑性材料;而铸铁是典型的脆性材料。和碳组成的合金,但是它们却有非常明显的性能差别,低碳钢是典型的

5.碳钢和铸铁都是铁和碳组成的合金。一般来说,对钢材性能有害的元素是硫和磷,其有害作用主要表现在硫使钢材发生热脆,磷使钢材发生冷脆。

6.碳钢和铸铁中的主要化学元素除铁外还有碳 2.11% 时为碳钢;如果组成的合金中碳含量大于2.11% 时为铸铁。,如果组成的合金中碳含量小于

7.就钢材的含碳量而言,制造压力容器用钢与制造机器零件用钢的主要区别是制造容器用低碳钢,而制造机器零件用中碳钢。其主要原因是低碳钢有良好的塑性与焊接性能,中碳钢可以通过调质提高其综合机械性能。

8.从应力角度看,等壁厚、内径和内压均相同的球形容器比圆筒形容器具有优越性,二者经向应力相同,而周向(环向)2倍。应力不同,圆筒形容器是球形容器

9.受气体内压的锥形壳体,壳体上的薄膜应力随距锥顶经向距离的增大而增大,锥顶处应力为零,最大应力位于锥底处。

10.标准椭圆形封头的长、短半轴之比等于2,这种封头的最大拉应力位于椭圆壳体的顶点处,最大压应力位于壳体的赤道。

化工设备机械基础试题库(附参考答案)

化工设备机械基础试题库(附参考答案)

化工设备机械基础试题库(附参考答案)

一、单选题(共10题,每题1分,共10分)

1、设计一容器,已知计算厚度8.5mm,腐蚀裕量1Omnb钢板负偏差0.3mm,其筒体名义厚度6n=()mm

A、11

B、9.8

C、10

D、9.5

正确答案:C

2、填料塔中安装在填料层的底部,作用是防止填料穿过其而落下、支承操作时填料层的重量、保证足够的开孔率、使气液两相能自由通过的是()

A、填料的支承装置

B、填料

C、液体分布器

D、填料限位器

正确答案:A

3、设计一容器,若工作压力为2MPa,若容器顶部装有爆破片,则其计算压力PC=()MPa

o

A、2.30

B、3.00

C、3.25

D、3.50

正确答案:D

4、一内压容器,计算压力为0.85MPa,设计温度为50℃;圆筒内径

Di=1200mm,对接焊缝采用双面全熔透焊接接头,并进行局部无损检测;工作介质无毒性,非易燃,但对碳素钢、低合金钢有轻微腐蚀,腐蚀速率

K≤0.1mm∕a,设计寿命B=20年。采用Q235-C作为圆筒材料,钢板厚度为3"16mm时,Q235-C的[o]t=120MPa,查GB/T3274,钢板为7.5~25mm时

∖C1=0.8mmo则设计厚度为()mm。(注:计算结果小数点后保留两位)

A、5.02

B、7.02

C、5.20

D、6.20

5、有关TSG21《固定式压力容器安全技术监察规程》适用的压力说法正确的是:()

A、工作压力大于IMPa

B、工作压力大于等于IMPa

C、工作压力大于等于0.IMPa

D、工作压力大于0.01MPa

正确答案:C

6、设计一容器,已知计算厚度8.5mm,腐蚀裕量1.0mm,钢板负偏差

化工设备机械基础习题及答案

化工设备机械基础习题及答案

化工设备机械基础习题及答案

1. 机械基础习题

1.1 简答题

1.请简要描述机械的定义和作用。

2.什么是机械运动及其分类?

3.机械工作过程中,为什么需要进行润滑?

4.机械设备中常见的噪音是如何产生的?如何进行噪音控制?

5.请简要介绍机械底盘的作用和构造。

6.什么是机械传动?请列举常见的机械传动方式。

7.请解释机械冷却的原理及常见的冷却方式。

1.2 计算题

1.一个轴承的额定载荷为10 kN,轴承使用寿命为5000小时。若该轴承在运行时的实际载荷为6 kN,求该轴承的计算寿命。

2.一台风机的输出功率为25 kW,风机的效率为80%,求该风机的输入功率。

3.一台离心压缩机的进气压力为0.1 MPa,进气温度为20℃,压缩比为4,求压缩机的排气温度。

4.一台柴油发动机的缸数为6,每缸的工作容积为400 mL,该发动机的压缩比为15,求该发动机的总工作容积。

5.一台减速器的输入转速为1500 rpm,输出转速为300 rpm,求减速器的传动比。

2. 机械基础答案

2.1 简答题答案

1.机械是一种能够将输入的能量转化为某种有用的效果或工作的装置。它在工业生产中起到了非常重要的作用,用于完成各种生产工序,提高生产效率。

2.机械运动是指物体在空间中相对位置的变化。根据轨迹的形状和运动规律的不同,机械运动可以分为直线运动、旋转运动、往复运动等几种类型。

3.在机械工作过程中,由于各零部件之间的摩擦、磨损,以及高速运动时的振动等因素,需要进行润滑来减少摩擦、降低磨损、降低噪音和冷却零部件。

4.机械设备中的噪音主要来自于机械零部件的振动和运动产生的声音。噪音可以通过加装吸音材料、减少噪音源和隔音等措施来进行控制。

完整版化工设备机械基础习题及答案

完整版化工设备机械基础习题及答案

1. 化工厂安装塔设备时,分段起吊塔体如图所示。设起吊重量G=10KN,求钢绳AB、

BC及BD的受力大小。设BC、BD与水平夹角为60 C。

2. 桅杆式起重机由桅杆D、起重杆AB和钢丝BC用铰链A连接而组成P= 20KN ,

试求BC绳的拉力与铰链A的反力(AB杆重不计)

3. 起吊设备时为避免碰到栏杆,施一水平力P,设备重G=30KN,求水平力P及绳子

拉力T 。

5. 化工厂的塔设备,塔旁悬挂一侧塔。设

沿塔高受风压 q (N / m),塔高H (m),侧

塔与主塔中心相距为 e ( m),主塔重 P i ( KN ),侧塔重P 2( KN )。试求地面基础处的 支座反力。

梯子由AB 与AC 两部分在A 处用铰链联结而成,下部用水平软绳连接如图放在光

4.

悬臂式壁架支承设备重

P (KN),壁架自重不计,求固定端的反力

6.

滑面上。在AC上作用有一垂直力P。如不计梯子自重,当P= 600N , =75C, h=3m.

a= 2m时,求绳的拉力的大小。

.7 试用截面法求各杆件所标岀的横截面上的内力和应力。杆的横截面面积 A 为250mm2, P=10KN

8. 一根直径d=3mm,长L=3m的圆截面杆,承受轴向拉力P=30KN,其伸长为Al_=2.2mm。

试求此杆横截面上的应力与此材料的弹性模量E。

参考答案

9. 一根钢杆,其弹性模量E=2.1 xi05MPa,比例极限p=210MPa ;在轴向拉力P作用下,纵向

线应变=0.001。求此时杆横截面上的正应力。如果加大拉力P,使杆件的纵向线应变增加到

=0.01,问此时杆横截面上的正应力能否由虎克定律确定,为什么?

化工设备机械基础第七版答案

化工设备机械基础第七版答案

化工设备机械基础第七版答案

第一章:化工设备机械概述

1.1 化工设备机械的定义和分类

化工设备机械是指在化工生产过程中用于物料输送、混合、分离、反应、加热、冷却、传热和杂项处理等的机械设备。根据其功能和特点,可以将化工设备机械分为输送设备、混合设备、分离设备、反应设备和传热设备等几大类。

1.2 化工设备机械的工作原理和基本组成

化工设备机械的工作原理是根据化工过程中的要求,通过

施加外力、传递能量和控制流体的运动来完成特定的物料处理工作。基本组成包括机械主体、动力装置、传动部件、控制系统和附属设备等。

1.3 化工设备机械的性能指标和技术要求

化工设备机械的性能指标包括生产能力、输送能力、混合

效果、分离效率、反应速度、传热效果等。技术要求包括安全可靠、耐腐蚀、操作方便、维护简单等。

第二章:输送设备

2.1 输送设备的概述和分类

输送设备是化工设备机械中用于物料输送的设备。根据输

送原理和输送介质的不同,可以将输送设备分为机械输送设备、液体输送设备和气体输送设备等几大类。

2.2 机械输送设备

机械输送设备主要包括皮带输送机、链条输送机、螺旋输

送机和刮板输送机等。它们的工作原理和结构特点各有不同,适用于不同的物料输送需求。其中,皮带输送机具有输送能力大、速度可控的特点;链条输送机适用于输送重载物料;螺旋输送机适用于输送散状物料;刮板输送机适用于输送粘稠物料。

2.3 液体输送设备

液体输送设备主要包括泵类设备和管道设备。泵类设备包

括离心泵、容积泵和潜水泵等,用于将液体从一个地方输送到另一个地方;管道设备包括管道、阀门和管件等,用于控制液体的流动和输送方向。

化工设备机械基础判断练习题及答案

化工设备机械基础判断练习题及答案

化工设备机械基础判断练习题及答案

一、判断题(共100题,每题1分,共100分)

1、密封装置的失效形式主要表现为泄漏。

A、正确

B、错误

正确答案:A

2、形式代号为“BEM”,则换热器为填料函式换热器。

A、正确

B、错误

正确答案:B

3、储存压力容器主要用于储存、盛装气体、液体、液化气体等介质的压力容器。

A、正确

B、错误

正确答案:A

4、搅拌设备由搅拌容器和搅拌机两大部分组成。

A、正确

B、错误

正确答案:A

5、GB150《压力容器》适用于设计压力不大于35MPa的压力容器设计。

A、正确

B、错误

正确答案:A

6、三种流型通常同时存在,轴向流与径向流对混合起主要作用,切向流应加以抑制。

A、正确

B、错误

正确答案:A

7、拉西环的外径与高度相等,结构简单、可由陶瓷、金属、塑料等制成。

A、正确

B、错误

正确答案:A

8、接管、法兰处一般需采用T字形焊接接头。

A、正确

B、错误

正确答案:A

9、搅拌机包括搅拌装置及其密封装置和传动装置。

A、正确

B、错误

正确答案:A

10、填料函式换热器现在应用较少。

A、正确

B、错误

正确答案:A

11、泡罩塔工作原理:通常用来使蒸气(或气体)与液体密切接触以促进其相互间的传质作用。塔内装有多层水平塔板,板上有若干个供蒸气(或气体)通过的短管,其上各覆盖底缘有齿缝或小槽的泡罩,并装有溢流管。

A、正确

B、错误

正确答案:A

12、两个相互连接零件再接头处有部分重合在一起,中面互相平行进行焊接的接头称为搭接接头。

A、正确

B、错误

正确答案:A

13、半圆管夹套缺点:焊缝多,焊接工作量大,筒体较薄时易造成焊接变形。

化工设备机械基础试卷及答案

化工设备机械基础试卷及答案

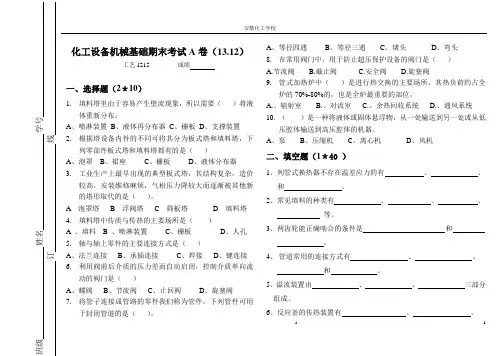

化工设备机械基础期末考试A卷()

工艺1215 成绩

一、选择题(2*10)

1.填料塔里由于容易产生壁流现象,所以需要()将液体重新分

布。

A、喷淋装置

B、液体再分布器

C、栅板

D、支撑装置

2.根据塔设备内件的不同可将其分为板式塔和填料塔,下列零部件板

式塔和填料塔都有的是()

A、泡罩

B、裙座

C、栅板

D、液体分布器

3.工业生产上最早出现的典型板式塔,其结构复杂,造价较高,安装

维修麻烦,气相压力降较大而逐渐被其他新的塔形取代的是()。

A 泡罩塔

B 浮阀塔

C 筛板塔

D 填料塔

4.填料塔中传质与传热的主要场所是()

A 、填料

B 、喷淋装置C、栅板D、人孔

5.轴与轴上零件的主要连接方式是()

A、法兰连接

B、承插连接

C、焊接

D、键连接

6.利用阀前后介质的压力差而自动启闭,控制介质单向流动的阀门是

()

A、蝶阀

B、节流阀

C、止回阀

D、旋塞阀

7.将管子连接成管路的零件我们称为管件,下列管件可用于封闭管道

的是()。

A、等径四通

B、等径三通

C、堵头

D、弯头8.在常用阀门中,用于防止超压保护设备的阀门是()

A.节流阀

B.截止阀

C.安全阀

D.旋塞阀

9.管式加热炉中()是进行热交换的主要场所,其热负荷约占全

炉的70%-80%的,也是全炉最重要的部位。

A.、辐射室

B.、对流室

C.、余热回收系统

D.、通风系统

10.()是一种将液体或固体悬浮物,从一处输送到另一处或从低

压腔体输送到高压腔体的机器。

A、泵

B、压缩机

C、离心机

D、风机

二、填空题(1*40)

1、列管式换热器不存在温差应力的有、、

和。

2、常见填料的种类有、、、

等。

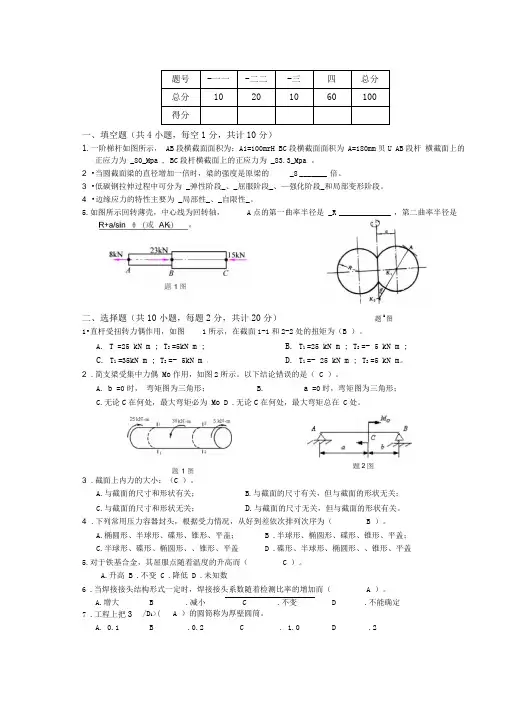

化工设备机器基础试卷附答案

化工设备机器基础试卷附答案

9.假定外压长圆筒和短圆筒的材质绝对理想,制造的精度绝对保证,则在任何大的外压下也不会
发生弹性失稳。(×)
10.带传动可以缓冲冲击和吸收振动,同时可以起到过载保护的作用。(√)
四、分析、计算题(共 60 分)
1.一种车载式起重机,车重 G1= 26 kN,起重机伸臂重 G2 = 4.5 kN,起重机的旋转与固定部分共
5.《压力容器安全技术监察规程》把压力容器按其破坏时造成的危害程度分为Ⅲ类,其中Ⅲ类容器
破坏时造成的危害程度最大,因而在设计、制造和使用方面对其要求最高。(√)
6.气密性试验应在液压试验合格前进行。(×)
7.对夹套式反应釜的夹套进行压力试验时,应先校核夹套试验压力下内筒与下封头的稳定性。
(√)
8.对于压力容器来说,从安全的角度考虑,必须进行液压试验、气压试验和气密性试验。(×)
3.低碳钢拉伸过程中可分为 弹性阶段 、 屈服阶段 、 强化阶段 和局部变形阶段。
4.边缘应力的特性主要为 局部性 、 自限性 。
5.如图所示回转薄壳,中心线为回转轴,A 点的第一曲率半径是
R+a/sinθ(或 AK2) 。
题1图
二、选择题(共 10 小题,每题 2 分,共计 20 分)
1.直杆受扭转力偶作用,如图 1 所示,在截面 1-1 和 2-2 处的扭矩为( B )。
3.截面上内力的大小:( C )。

化工设备机械基础试题含答案

化工设备机械基础试题含答案

一、填空题(共4小题,每空1分,共计10分) 1.已知杆件作用力如图示,F1=8kN ,F2=20kN ,

F3=8kN ,F4=4kN ,则AC 段轴力为 8 kN ,

CD 段轴力为 -12 kN ,DB 段轴力为 -4 kN 。

2.提高梁抗弯强度的主要措施有(1) 合理安排梁的受力情况;(2) 选用合理截面 ;(3) 采

用变截面梁 。

3.长圆筒失稳后出现 2个 波,短圆筒失稳后出现 3个及以上 的波数。

4.开孔补强的设计原则是 等面积补强法 的设计原则和 塑性失效补强 的设计原则。

二、选择题(共10小题,每题2分,共计20分)

1.左端固定的圆截面直杆受扭转力偶作用,如图1所示,杆中的最大扭矩|T max |为( B )m kN ⋅。

A .6

B . 7

C .8

D .9

2.简支梁受集中力作用,如图2所示,以下结论中( C )是错误的。

A .AC 段,剪力表达式为 ()L Fb x Q = B.AC 段,弯矩表达式为x L

Fb x M =)(; C.CB 段,剪力表达式为 ()L

Fa x Q = D.CB 段,弯矩表达式为)()(x L L Fa x M -=

3.铸铁拉伸试验破坏由什么应力造成?破坏断面在什么方向?以下结论哪一个是正确的?( D )

A .切应力造成,破坏断面在与轴线夹角45º方向;

B .切应力造成,破坏断面在横截面;

C .正应力造成,破坏断面在与轴线夹角45º方向;

D .正应力造成,破坏断面在横截面。

4.工作压力为10Mpa ,容积为2m 3的乙烯贮罐属于( C )。

A .Ⅰ类容器

化工机械基础期末复习题及答案

化工机械基础期末复习题及答案

工设备机械基础复习题

一 选择题 1、材料的刚度条件是指构件抵抗 B 的能力;

A .破坏

B .变形

C .稳定性

D .韧性

2、一梁截面上剪力左上右下,弯矩左顺右逆,描述正确的是 A ;

A .剪力弯矩均为正

B .剪力弯矩均为负

C .剪力为正弯矩为负

D .剪力为负弯矩为正

3、内压容器封头直边的作用是 B ;

A .制造加工容易

B .防止热应力与边缘应力叠加

C .局部加强

D .节约材料

4、构件的强度、刚度和稳定性 C

A .只与材料的力学性质有关;

B .只与构件的形状尺寸有关;

C .与A 和B 都有关;

D .与A 和B 都无关;

5、为保证整个机器设备在外力作用下安全可靠地工作,它们的每个构件必须满

足三个基本条件,即要有足够的 C

A .强度、刚度、塑性 B. 塑性、韧性、稳定性

C .强度、刚度、稳定性 D. 塑性、韧性、强度

6、下述类型设备中,承压性能最好的是 A ;

A .球形容器

B . 圆筒形容器

C .方形容器

D .椭圆形容器

7、平面一般力系的平衡条件为 B

A .0F ,0F y x ==∑∑

B .0)(,0,0===∑∑∑i o y x F M F F

C .0=∑x F

D .0)(,0==∑∑i o x F M F

8、受外压的圆筒壳体其破坏形式为失稳的是 C

A .长圆筒、刚性圆筒

B .短圆筒、刚性圆筒

C .长圆筒、短圆筒

D .长圆筒、短圆筒、刚性圆筒

9、单元体上的主平面是指 A

A .剪应力为零的平面

B .既有正应力又有剪应力的平面

C .正应力为零的平面

D .既没有正应力又没有剪应力的平面

10、优质非合金钢20g 表示 D

化工设备机械基础试卷及答案

化工设备机械基础试卷及答案

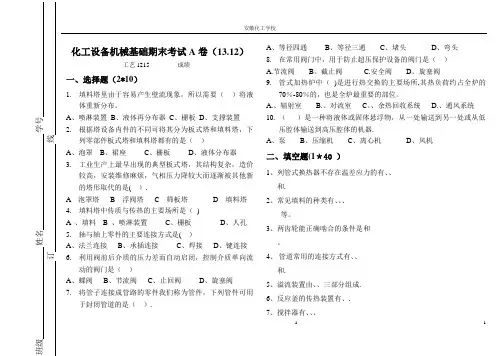

工艺1215 成绩

一、选择题(2*10)

1.填料塔里由于容易产生壁流现象,所以需要()将液体重新分

布。

A、喷淋装置

B、液体再分布器

C、栅板

D、支撑装置

2.根据塔设备内件的不同可将其分为板式塔和填料塔,下列零部件

板式塔和填料塔都有的是()

A、泡罩

B、裙座

C、栅板

D、液体分布器

3.工业生产上最早出现的典型板式塔,其结构复杂,造价较高,安

装维修麻烦,气相压力降较大而逐渐被其他新的塔形取代的是

()。

A 泡罩塔

B 浮阀塔

C 筛板塔

D 填料塔

4.填料塔中传质与传热的主要场所是()

A 、填料

B 、喷淋装置C、栅板D、人孔

5.轴与轴上零件的主要连接方式是()

A、法兰连接

B、承插连接

C、焊接

D、键连接

6.利用阀前后介质的压力差而自动启闭,控制介质单向流动的阀门

是()

A、蝶阀

B、节流阀

C、止回阀

D、旋塞阀

7.将管子连接成管路的零件我们称为管件,下列管件可用于封闭管

道的是()。

A、等径四通

B、等径三通

C、堵头

D、弯头

8.在常用阀门中,用于防止超压保护设备的阀门是()

A.节流阀

B.截止阀

C.安全阀

D.旋塞阀

9.管式加热炉中()是进行热交换的主要场所,其热负荷约占全

炉的70%-80%的,也是全炉最重要的部位。

A.、辐射室

B.、对流室

C.、余热回收系统

D.、通风系统

10.()是一种将液体或固体悬浮物,从一处输送到另一处或从低

压腔体输送到高压腔体的机器。

A、泵

B、压缩机

C、离心机

D、风机

二、填空题(1*40)

1、列管式换热器不存在温差应力的有、、

和。

2、常见填料的种类有、、、

等。3、两齿轮能正确啮合的条件是

4、管道常用的连接方式有

化工设备机械基础试题含答案

化工设备机械基础试题含答案

一、填空题(共4小题,每空1分,共计10分)

1.已知杆件作用力如图示,F1=8kN,F2=20kN,

F3=8kN,F4=4kN,则AC段轴力为8 kN,

CD段轴力为-12 kN,DB段轴力为-4 kN。

2.提高梁抗弯强度的主要措施有(1)合理安排梁的受力情况;(2)选用合理截面;(3)采用变截面梁。

3.长圆筒失稳后出现2个波,短圆筒失稳后出现3个及以上的波数。

4.开孔补强的设计原则是等面积补强法的设计原则和塑性失效补强的设计原则。

二、选择题(共10小题,每题2分,共计20分)

1.左端固定的圆截面直杆受扭转力偶作用,如图1所示,杆中的最大扭矩|T max|为( B )m

kN⋅。

A.6 B.7 C.8 D.9

2.简支梁受集中力作用,如图2所示,以下结论中( C )是错误的。

A.AC段,剪力表达式为()

L

Fb

x

Q=B.AC段,弯矩表达式为x

L

Fb

x

M=

)

(;

C.CB段,剪力表达式为()

L

Fa

x

Q=D.CB段,弯矩表达式为)

(

)

(x

L

L

Fa

x

M-

=

3.铸铁拉伸试验破坏由什么应力造成?破坏断面在什么方向?以下结论哪一个是正确的?( D )A.切应力造成,破坏断面在与轴线夹角45º方向;

B.切应力造成,破坏断面在横截面;

C.正应力造成,破坏断面在与轴线夹角45º方向;

D.正应力造成,破坏断面在横截面。

4.工作压力为10Mpa,容积为2m3的乙烯贮罐属于( C )。

A.Ⅰ类容器B.Ⅱ类容器C.Ⅲ类容器D.不上类

5.最终在图纸上标注的厚度为( A )。

A.名义厚度B.计算厚度C.设计厚度D.毛坯厚度

化工设备机械基础习题及答案

化工设备机械基础习题及答案

1. 化工厂安装塔设备时,分段起吊塔体如图所示。设起吊重量G=10KN,求钢绳AB、

BC及BD的受力大小。设BC、BD与水平夹角为60℃。

2. 桅杆式起重机由桅杆D、起重杆AB和钢丝BC用铰链A连接而组成。P=20KN,

试求BC绳的拉力与铰链A的反力(AB杆重不计)。

3. 起吊设备时为避免碰到栏杆,施一水平力P,设备重G=30KN,求水平力P及绳子

拉力T。

4. 悬臂式壁架支承设备重P(KN),壁架自重不计,求固定端的反力。

5. 化工厂的塔设备,塔旁悬挂一侧塔。设沿塔高受风压q(N/m),塔高H(m),侧

塔与主塔中心相距为e(m),主塔重P1(KN),侧塔重P2(KN)。试求地面基础处的支座反力。

6. 梯子由AB与AC两部分在A处用铰链联结而成,下部用水平软绳连接如图放在光

滑面上。在AC上作用有一垂直力P。如不计梯子自重,当P=600N,α=75℃,h=3m,

a=2m时,求绳的拉力的大小。

.7 试用截面法求各杆件所标出的横截面上的内力和应力。杆的横截面面积A为250mm2,P=10KN。

8. 一根直径d=3mm,长L=3m的圆截面杆,承受轴向拉力P=30KN,其伸长为ΔL=2.2mm。

试求此杆横截面上的应力与此材料的弹性模量E。

参考答案

9. 一根钢杆,其弹性模量E=2.1×105MPa,比例极限σp=210MPa;在轴向拉力P作用下,纵向

线应变ε=0.001。求此时杆横截面上的正应力。如果加大拉力P,使杆件的纵向线应变增加到ε=0.01,问此时杆横截面上的正应力能否由虎克定律确定,为什么?

化工设备机械基础习题及答案

化工设备机械基础习题及答案

1. 化工厂安装‎塔设备时,分段起吊塔‎体如图所示‎。设起吊重量‎G=10KN,求钢绳AB‎、

BC及BD‎的受力大小‎。设BC、BD与水平‎夹角为60‎℃。

2. 桅杆式起重‎机由桅杆D‎、起重杆AB‎和钢丝BC‎用铰链A连‎接而组成。P=20KN,试求

BC绳‎的拉力与铰‎链A的反力‎(AB杆重不‎计)。

3. 起吊设备时‎为避免碰到‎栏杆,施一水平力‎P,设备重G=30KN,求水平力P‎及绳子拉

力‎T。

4. 悬臂式壁架‎支承设备重‎P(KN),壁架自重不‎计,求固定端的‎反力。

5. 化工厂的塔‎设备,塔旁悬挂一‎侧塔。设沿塔高受风‎压q(N/m),塔高H(m),侧

塔与主塔‎中心相距为‎e(m),主塔重P1‎(KN),侧塔重P2‎(KN)。试求地面基‎础处的支座‎反力。

6. 梯子由AB‎与AC两部‎分在A处用‎铰链联结而‎成,下部用水平‎软绳连接如‎图放在光滑‎面

上。在AC上作‎用有一垂直‎力P。如不计梯子‎自重,当P=600N,α=75℃,h=3m,

a=2m时,求绳的拉力‎的大小。

.7 试用截面法‎求各杆件所‎标出的横截‎面上的内力‎和应力。杆的横截面‎面积A为2‎50mm2‎,P=10KN。

8. 一根直径d‎=3mm,长L=3m的圆截‎面杆,承受轴向拉‎力P=30KN,其伸长为Δ‎L=2.2mm。试

求此杆横‎截面上的应‎力与此材料‎的弹性模量‎E。

参考答案

9. 一根钢杆,其弹性模量‎E=2.1×105MP‎a,比例极限σp=210MP‎a;在轴向拉力‎P作用下,纵向

线应变‎ε=0.001。求此时杆横‎截面上的正‎应力。如果加大拉‎力P,使杆件的纵‎向线应变增‎加到ε=0.01,问此时杆横‎截面上的正‎应力能否由‎虎克定律确‎定,为什么?

化工设备机械基础试卷附答案

化工设备机械基础试卷附答案

题1图 题5图

1.一阶梯杆如图所示,AB 段横截面面积为:A 1=100mm 2,BC 段横截面面积为A 2=180mm 2,则AB 段杆

横截面上的正应力为 80 Mpa ,BC 段杆横截面上的正应力为 83.3 Mpa 。

2.当圆截面梁的直径增加一倍时,梁的强度是原梁的 8 倍。

3.低碳钢拉伸过程中可分为 弹性阶段 、 屈服阶段 、 强化阶段 和局部变形阶段。

点的第一曲率半径是 R ,第二曲率半径是

二、选择题(共10小题,每题分,共计20分)

2-2处的扭矩为( B )。

T 1 =25m kN ⋅;T 2 =-5m kN ⋅;

T 1 =-25m kN ⋅;T 2 =5kN ⋅。

所示。以下结论错误的是( C )。

B. a =0时,弯矩图为三角形;

在何处,最大弯矩总在C 处。

3.截面上内力的大小:

4.下列常用压力容器封头,根据受力情况,从好到差依次排列次序为( B )。

A .椭圆形、半球形、碟形、锥形、平盖;

B .半球形、椭圆形、碟形、锥形、平盖;

C .半球形、碟形、椭圆形、、锥形、平盖

D .碟形、半球形、椭圆形、、锥形、平盖

5. 对于铁基合金,其屈服点随着温度的升高而( C )。

A .升高

B .不变

C . 降低

D .未知数

6.当焊接接头结构形式一定时,焊接接头系数随着检测比率的增加而( A )。

A .增大

B .减小

C .不变

D .不能确定

7.工程上把δ/D i >( A )的圆筒称为厚壁圆筒。

A .0.1

B .0.2

C .1.0

D .2

题1图

8.下列不属于立式容器的支座的是( C )。

《化工设备机械基础》习题解答

《化工设备机械基础》习题解答

1 《化工设备机械基础》习题解答第一篇: 化工设备材料第一章化工设备材料及其选择一. 名词解释A组 1.蠕变在高温时在一定的应力下应变随时间而增加的现象。或者金属在高温和应力的作用下逐渐产生塑性变形的现象。2.延伸率试件受拉力拉断后总伸长的长度与原始长度之比的百分率。3.弹性模数E材料在弹性范围内应力和应变成正比即σEε比例系数E为弹性模数。4.硬度金属材料表面上不大的体积内抵抗其他更硬物体压入表面发生变形或破裂的能力。5.冲击功与冲击韧性冲击功是冲击负荷使试样破断所做的功。冲击韧性是材料在外加动载荷突然袭击时的一种及时和迅速塑性变形的能力。6.泊桑比μ拉伸试验中试件单位横向收缩与单位纵向伸长之比。对于钢材μ0.3 。7.耐腐蚀性金属和合金对周围介质侵蚀发生化学和电化学作用引起的破坏的抵抗能力。8.抗氧化性金属和合金抵抗被氧化的能力。9.屈服点金属材料发生屈服现象的应力即开始出现塑性变形的应力。它代表材料抵抗产生塑性变形的能力。10.抗拉强度金属材料在受力过程中从开始加载到发生断裂所能达到的最大应力值。B组 1.镇静钢镇静钢在用冶炼时用强脱氧剂Si Al等完全脱氧脱氧是脱氧完全的钢。把FeO中的氧还原出来生成SiO2和Al2O3。钢锭膜上大下小浇注后钢液从底部向上向中心顺序地凝固。钢锭上部形成集中缩孔内部紧密坚实。 2.沸腾钢沸腾钢在冶炼时用弱脱氧剂Mn脱氧是脱氧不完全的钢。其锭模上小下大浇注后钢液在锭模中发生自脱氧反应放出大量CO 气体造成沸腾现象。沸腾钢锭中没有缩孔凝固收缩后气体分散为很多形状不同的气泡布满全锭之中因而内部结构疏松。3.半镇静钢介于镇静钢和沸腾钢之间锭模也是上小下大钢锭内部结构下半部像沸腾钢上半部像镇静钢。4.低碳钢含碳量低于0.25的碳素钢。5.低合金钢一般合金元素总含量小于5的合金钢。6.碳素钢这种钢的合金元素含量低而且这些合金元素不是为了改善钢材性能人为加入的。7.铸铁含碳量大于2的铁碳合金。8.铁素体碳溶解在α-Fe中所形成的固溶体叫铁素体。9.奥氏体碳溶解在γ-Fe中所形成的固溶体叫奥氏体。10.马氏体钢和铁从高温奥氏体状态急冷下来得到一种碳原子在α铁中过饱和的固溶体。C. 1.热处理钢铁在固态下通过加热保温和不同的冷却方式以改变其组织、满足所需要的物理化学与机械性能这样的加工工艺称为热处理。2.正火将加热到临界点以上的一定温度保温一段时间后的工件从炉中取出置于空气中冷却下来冷却速度比退火快因而晶粒细化。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

化工设备机械基础期末考试A卷()

工艺1215 成绩

一、选择题(2*10)

1.填料塔里由于容易产生壁流现象,所以需要()将液体重新分

布。

A、喷淋装置

B、液体再分布器

C、栅板

D、支撑装置

2.根据塔设备内件的不同可将其分为板式塔和填料塔,下列零部件板

式塔和填料塔都有的是()

A、泡罩

B、裙座

C、栅板

D、液体分布器

3.工业生产上最早出现的典型板式塔,其结构复杂,造价较高,安装

维修麻烦,气相压力降较大而逐渐被其他新的塔形取代的是()。

A 泡罩塔

B 浮阀塔

C 筛板塔

D 填料塔

4.填料塔中传质与传热的主要场所是()

A 、填料

B 、喷淋装置 C、栅板 D、人孔

5.轴与轴上零件的主要连接方式是()

A、法兰连接

B、承插连接

C、焊接

D、键连接

6.利用阀前后介质的压力差而自动启闭,控制介质单向流动的阀门是

()

A、蝶阀

B、节流阀

C、止回阀

D、旋塞阀

7.将管子连接成管路的零件我们称为管件,下列管件可用于封闭管道

的是()。

A、等径四通

B、等径三通

C、堵头

D、弯头

8.在常用阀门中,用于防止超压保护设备的阀门是()

A.节流阀

B.截止阀

C.安全阀

D.旋塞阀

9.管式加热炉中()是进行热交换的主要场所,其热负荷约占全

炉的70%-80%的,也是全炉最重要的部位。

A.、辐射室

B.、对流室

C.、余热回收系统

D.、通风系统

10.()是一种将液体或固体悬浮物,从一处输送到另一处或从低

压腔体输送到高压腔体的机器。

A、泵

B、压缩机

C、离心机

D、风机

二、填空题(1*40 )

1、列管式换热器不存在温差应力的有、、

和。

2、常见填料的种类有、、、

等。

3、两齿轮能正确啮合的条件是和

4、管道常用的连接方式有、、

和。

5、溢流装置由、、三部分组成。

6、反应釜的传热装置有、。

7、搅拌器有、、、

等形式。

8、管式加热炉按外形分类可分为、

、。

9、螺纹连接的基本类型有、、

、四种。

10、齿轮失效形式有、、、四种。

11、机械将物料粉碎的方法主要有、

、、四种。

12.、列出三种破碎机的名称、、。三、简答题

1.折流板有何作用它可分为哪几类(5)

2.画出往复泵工作原理图,标出主要零部件名称,说明其工作过程。

(15)

3.画出板式塔结构简图,标出主要零部件名称(10)

四、计算题(10)

已知一对标准圆柱直齿轮的中心距是400mm,传动比i=4,主动轮

齿数

1

z=20,试确定这对齿轮的模数、分度圆直径。

答案

一、选择题

1.B 5. D

二、填空题

1.浮头式填料函式 U形管式

2.拉西环鲍尔环鞍形填料阶梯环

3.模数相同齿形角相同

4.法兰连接螺纹连接焊接承插连接

5.流堰降液管受液盘

6.蛇管式夹套式

7.桨式锚式框式推进式(涡轮式)

8.箱式炉立式炉圆管炉(大型方炉)

9.螺栓连接双头螺柱连接螺钉连接紧定螺钉连接

10.齿面磨损齿面点饰齿面胶合轮齿折断

11.挤压破碎弯曲破碎冲击破碎磨碎

12.旋回破碎机辊式破碎机球磨机

三、简答题

1.折流板有两个作用,一是支承管子,二是增加流体的湍流程度,提高换热效果。分为单弓形、双弓形和三弓形三种。

2.当活塞1在外力作用下从左向右移动时,泵内的容积增加,压力降低。当压力降到低于吸液管的压力时,吸入阀6被推开,液体进入吸液管,进而经过吸入阀,被吸入泵体内,而排出阀4则被泵体外的液体压紧而关闭。当活塞1向左移动时,泵体内的液体受到挤压,压力逐渐

增高并顶开排出阀4将液体排出泵外,吸入阀6则被泵内的液体压紧而

关闭。活塞往复运动一次,完成一个吸入和排出过程,称为一个循环。

3

.

四、计算题

i=z2/z1得z2=20×4=80

d1+d2=m(z1+z2)=400×2=800模数m=800/100=8mm

分度圆直径

d1=m×z1=10×20=200mm

d2=m×z2=10×80=800mm

相关文档
最新文档
