气压传系统的工作原理
二、气动系统的组成气源装置为系统提供合乎质量要求的压缩空气。执行元件将气体压力能转换成机械能并完成做功动作的元件，如气缸、气马达。控制元件控制气体压力、流量及运动方向的元件，如各种阀类；能完成一定逻辑功能的元件，即气动逻辑元件；感测、转换、处理气动信号的元器件，如气动传感器及信号处理装置。气动辅件气动系统中的辅助元件，如消声器、管道、接头等。
执行元件
二、气动马达的工作原理
控制元件
压力控制一、减压阀气压传动系统与液压传动系统不同的一个特点是，液压传动系统的液压油是由安装在每台设备上的液压源直接提供；而气压传动则是将比使用压力高的压缩空气储于储气罐中，然后减压到适用于系统的压力。因此每台气动装置的供气压力都需要用减压阀(在气动系统中有称调压阀)来减压，并保持供气压力值稳定。

当a、b口有一个有气信号， S口就有信号输出。若a、 b两个口均有输入，则信号强者将关闭信号弱者的阀口，S口仍然有气信号输出。

逻辑表达式 S = a + b

逻辑符号
非门

非门当a口有信号输入， S口无信号输出；当a口无信号输入，S口有信号输出。

SMC气动基础知识

THANKS
感谢观看
清洁方法
使用干燥的棉布或柔软的刷子轻轻擦拭元件表面，避免使用含有化学物质的清洁剂。
存放环境
确保SMC气动元件存放在干燥、清洁的环境中，以防止潮湿和污染。
SMC气动元件的维修与更换
维修流程
遵循SMC气动元件的维修流程，检查元件是否有损坏或磨损，及时进行维修或更换。
更换注意事项
在更换SMC气动元件时，应选择与原元件型号和规格相匹配的元件，以确保系统的正常运行。
SMC气动基础知识
• SMC气动元件介绍 • SMC气动系统工作原理 • SMC气动元件应用领域 • SMC气动元件维护与保养 • SMC气动元件发展趋势与展望
01
SMC气动元件介绍
SMC气缸
01
02
03
04
气缸是气动系统中最重要的元件之一，它利用压缩空气作为动力源，实现直线往复运动。
SMC气缸采用高品质材料和先进的加工工艺制造而成，具有高精度、高可靠性和长寿命
维修工具
准备适当的维修工具和备件，以便快速有效地进行维修和更换工作。
SMC气动元件的故障诊断与排除
故障识别
通过观察和检测，识别SMC气动元件的故障现象，Βιβλιοθήκη Baidu如漏气、动作不灵等。
诊断方法
采用适当的诊断工具和方法，确定故障的原因和位置，为排除故障提供依据。

FluidSIM软件在液压气动实践教学中的应用

FluidSIM是一款液压气动仿真软件，可以用于实现液压气动实践教学的虚拟实验。通过使用该软件，学生可以更加直观地了解液压气动系统的基本原理和工作过程，进而提高

实践能力和解决实际工程问题的能力。本文将探讨FluidSIM软件在液压气动实践教学中

的应用。

一、液压气动实践教学的现状

液压气动技术是自动化技术中非常重要的分支，广泛应用于工业制造、机械加工、交

通运输等领域。针对液压气动技术的实践教学，在传统方式下往往存在实验设备成本高昂、操作难度大、实验过程危险等问题，同时还存在实验过程的受限和安全隐患等问题。

二、FluidSIM软件的介绍

1.虚拟实验室，无需实际设备。

2. 界面友好，易于操作。

3.模拟仿真效果逼真。

4.可进行可视化实验，让学生更好的了解液压气动系统。

5.无风险，保证学生安全和设备设施安全。

1.普及液压气动基础知识

通过FluidSIM软件，实现对液压气动系统设备的虚拟演示，让学生了解液压气动设

备的基本构造、工作原理和特点，比深入理解基础知识。

2. 模拟液压气动实验课程

FluidSIM软件可以模拟液压气动系统的多种功能，如液压缸的工作、气压系统的控制等，在模拟实验中进行液压气动的实用操作，帮助学生更好的掌握液压气动装置的实际工

作过程。

3. 快速构建虚拟实验平台

FluidSIM软件提供了液压气动常见元器件的图形库，学生可通过拖拽的方式，快速构建液压气动系统的虚拟实验平台。同时，该软件还提供了数据采集和分析功能，可以对实

验数据进行收集和分析，从而更好地了解液压气动装置的工作性能。

电磁阀十大品牌大全

NO.6 SMC

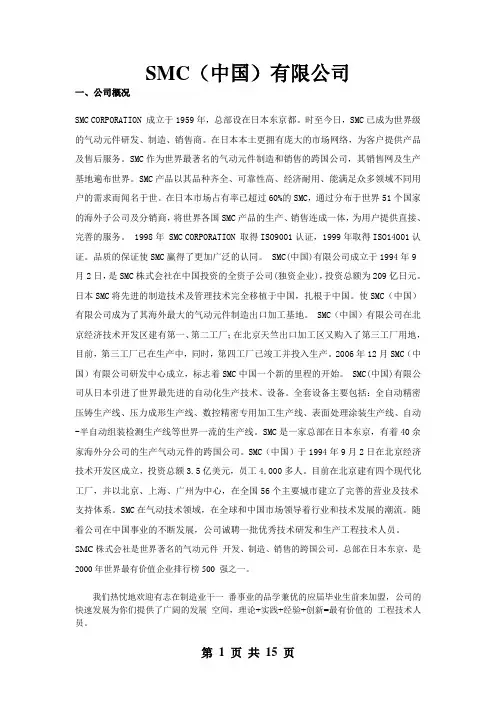

SMC CORPORATION成立于1959年，总部设在日本东京。时至今日，SMC已成为世界级的气动元件研发、制造、销售商。在日本本土更拥有庞大的市场网络，为客户提供产品及售后服务。SMC作为世界最著名的气动元件制造和销售的跨国公司，其销售网及生产基地遍布世界。SMC产品以其品种齐全、可靠性高、经济耐用、能满足众多领域不同用户的需求而闻名于世。在日本市场占有率已超过60%的SMC，通过分布于世界51个国家的海外子公司及分销商，将世界各国SMC产品的生产、销售连成一体，为用户提供直接、完善的服务。
NO.7巨良
巨良品牌属于上海巨良电磁阀制造有限公司，该公司是一家集科研设计、生产销售、技术服务及进出口于一体的高新技术企业。公司产品的技术含量和销售都居国内电磁阀行业的前沿。高温高压电磁阀先后获上海市高新技术成果转化项目殊荣，并荣获国家专利证书。巨良产品通过美国UL安全认证、欧盟CE认证，防爆认证、消防认证。公司是质量合格企业，自营进出口企业、ISO9001国际质量体系认证企业。
NO.5沃米斯
沃米斯以拓展公司生产和服务为未来发展的战略目标，坚持走人本为先、改革创新和集团化道路。秉承“人本、共享、发展、责任”的企业核心价值观，沃米斯始终如一地贯彻“以客为尊”的经管理念，始终如一的坚持“以技术创新为核心，以市场需求为导向”经管方针，以及不断完善“建立共好、责任承担、赏罚分明、学习成长”的集团文化，努力奋斗，自强不息，长久致力于全球工业自动化的持续发展。沃米斯气动元件是一家知名专业生产各类气动器材的大型企业，致力于向客户提供满足需求的气动控制元件、气动执行元件、气源处理元件、气动辅助元件等各类气动器材、服务和解决方案，为客户创造长期的价值和潜在的增长。

液压及气动元器件销售流程

Selling hydraulic and pneumatic components requires a well-structured sales process to effectively meet the needs of customers. 液压及气动元器件的销售需要一个良好的销售流程，以有效地满足客户的需求。

First and foremost, it is crucial to understand the specific needs of customers in order to provide the most suitable products. 首先，至关重要的是了解客户的具体需求，以便提供最合适的产品。This understanding can be achieved through effective communication and active listening. 通过有效的沟通和积极倾听，可以实现这种理解。

Once the customer's needs have been identified, the sales team can then proceed to recommend the appropriate hydraulic and pneumatic components. 一旦确定了客户的需求，销售团队就可以推荐合适的液压及气动元器件。It is important to highlight the benefits and features of the products to demonstrate their value in meeting the customer's requirements. 强调产品的优点和特性以展示它们在满足客户需求方面的价值是很重要的。

机电控制仿真软件介绍

宇龙机电控制仿真软件

2012-10-04

上海宇龙软件工程有限公司开发的《宇龙机电控制仿真软件》是用于机电一体化及相关专业仿真实训软件，也是一个可以进行二次开发的工具平台，更是一个机电一体化专业的积件系统。

一、机电控制仿真软件构成

《宇龙机电控制仿真软件》本体由一个元器件库、一个控制对象库和一个仿真工作区构成。

1.元器件库

元器件库包含了大量的电路元器件、液压元器件和气动元器件。每个元器件都带有其参数特性。元器件库是一个开放性的库，用户可以使用本软件的工具添加同类不同参数特性、不同外形的元器件。

电路元器件

电路元器件库中包含了一下各种类型的元器件：通用继电器、中间继电器、电流继电器、电压继电器、时间继电器、热继电器、接触器、按钮开关、万能转换开关、熔断器、液位传感器、电磁阀、限位开关、固态继电器、刀开关、PLC、各种电源、控制变压器、桥式整流

器、电磁吸盘、交通灯及各种灯具、数码管、各种电动机等。

PLC是其中一类重要电路元器件。目前，已经涵盖了欧姆龙、西门子和三菱系列PLC。本系统中提供了以上三种系列PLC部件的仿真程序编辑器。

PLC仿真编辑器

液压元器件

液压元器件包含了各种动力元器件、控制元器件、执行元器件和各种接头。比如：动力元器件有各种液压泵；控制元器件有各种电磁式换向阀、液控式换向阀、手动换向阀、单向阀、调速阀、减压阀、压力继电器、溢流阀、节流阀、液压缸、行程阀等；执行元器件有各种液压缸和液压马达。

液压元器件图

气动元器件

气动元器件与液压元器件类似。

2.控制系统搭建平台

《宇龙机电控制仿真软件》的仿真工作区是一个控制系统的搭建平台。用户可以从元器件库中选择各种合适的元器件放入仿真工作区。然后，选择合适的导线或者管路将这些元器件搭建成一个控制系统。搭建完的控制可以在仿真工作区实现仿真运行。控制系统搭建平台有以下四项特点：

亚德客气动元器件选型教材

过滤器
减压阀
逆流阀
油雾器
慢起阀
压力开关
开关阀
分气模块
末端排水器
压力开关(电子式）
过滤器、油雾器新增金属杯可选
过滤减压阀
气源处理元件
过滤器
调压阀
给油器
气源处理元件
过滤调压阀
给油器
两联件是根据客户工况对
安装尺寸的要求，开发出来的更为节省空间的结构，其将过滤器与调压阀整合为一体式，大大的节省了安装空间，使产品结构更加紧凑。
•磁耦合无杆气缸
RMS 系列
RMT 系列
RMTL 系列
Hale Waihona Puke Baidu
型号 RMS RMT RMTL
缸径（mm） 16~40 16~40 10~40
行程（mm）
主要特点
3000
无活塞杆，省空间，行程长，两端带缓冲
1500
双导向杆结构，青铜自润滑轴承，耐侧向力和偏负载
1500
精密双导向杆结构，直线轴承，耐侧向力和偏负载
手动销
3V1系列产品特性
3V2系列产品特性
3V2M系列产品特性
标准气缸系列
SE方形型材气缸 ISO15552标准
SU/SC系列标准气缸
亚德客企业标准
标准气缸
SI/SG系列气缸
