单臂路由的配置命令

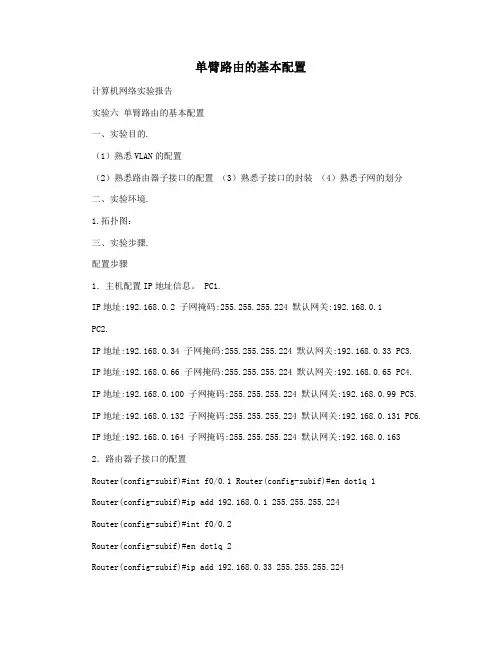

单臂路由的基本配置
单臂路由的基本配置计算机网络实验报告实验六单臂路由的基本配置一、实验目的.（1）熟悉VLAN的配置（2）熟悉路由器子接口的配置（3）熟悉子接口的封装（4）熟悉子网的划分二、实验环境.1.拓扑图：三、实验步骤.配置步骤1．主机配置IP地址信息。
PC1.IP地址:192.168.0.2 子网掩码:255.255.255.224 默认网关:192.168.0.1PC2.IP地址:192.168.0.34 子网掩码:255.255.255.224 默认网关:192.168.0.33 PC3. IP地址:192.168.0.66 子网掩码:255.255.255.224 默认网关:192.168.0.65 PC4. IP地址:192.168.0.100 子网掩码:255.255.255.224 默认网关:192.168.0.99 PC5. IP地址:192.168.0.132 子网掩码:255.255.255.224 默认网关:192.168.0.131 PC6. IP地址:192.168.0.164 子网掩码:255.255.255.224 默认网关:192.168.0.1632．路由器子接口的配置Router(config-subif)#int f0/0.1 Router(config-subif)#en dot1q 1Router(config-subif)#ip add 192.168.0.1 255.255.255.224Router(config-subif)#int f0/0.2Router(config-subif)#en dot1q 2Router(config-subif)#ip add 192.168.0.33 255.255.255.224Router(config-subif)#int f0/0.3 Router(config-subif)#en dot1q 3Router(config-subif)#ip add 192.168.0.65 255.255.255.224Router(config-subif)#int f0/0.4 Router(config-subif)#en dot1q 4Router(config-subif)#ip add 192.168.0.99 255.255.255.224Router(config-subif)#int f0/0.5 Router(config-subif)#en dot1q 5Router(config-subif)#ip add 192.168.0.131 255.255.255.224Router(config-subif)#int f0/0.6 Router(config-subif)#en dot1q 6Router(config-subif)#ip add 192.168.0.163 255.255.255.224Router(config)#int f0/0 Router(config-if)#no shut3．交换机VLAN配置 Switch(config)#VLAN 1 Switch(config-vlan)#VLAN 2Switch(config-vlan)#VLAN 3 Switch(config-vlan)#VLAN 4 Switch(config-vlan)#VLAN 5 Switch(config-vlan)#VLAN 6Switch(config)#INT F0/1Switch(config-if)#SWITCHPORT MODE ACCESS Switch(config-if)#SWITCHPORT ACCESS VLAN 1Switch(config)#INT F0/2Switch(config-if)#SWITCHPORT MODE ACCESS Switch(config-if)#SWITCHPORT ACCESS VLAN 2Switch(config)#INT F0/3Switch(config-if)#SWITCHPORT MODE ACCESS Switch(config-if)#SWITCHPORT ACCESS VLAN 3Switch(config)#INT F0/4Switch(config-if)#SWITCHPORT MODE ACCESS Switch(config-if)#SWITCHPORT ACCESS VLAN 4Switch(config)#INT F0/5Switch(config-if)#SWITCHPORT MODE ACCESS Switch(config-if)#SWITCHPORT ACCESS VLAN 5Switch(config)#INT F0/6Switch(config-if)#SWITCHPORT MODE ACCESS Switch(config-if)#SWITCHPORT ACCESS VLAN 64．交换机干线接口配置 Switch(config)#INT F0/7Switch(config-if)#SWITCHPORT MODE TRUNK5.测试PC2到PC3的连通性，并在1处抓取来回数据，对数据进行详细分析。
单臂路由命令
实验环境介绍：首先两台PC 机，PC1 地址和网关分别为192.168.1.1/24,192.168.1.254；PC2 地址和网关分别为192.168.2.1/24,192.168.2.254。
两台2900 的交换机，分别为swith1 和switch2 并分别连接PC1H 和PC2,switch1 的f0/2 接口与pc1 相连，switch2 的f0/2 接口与pc2 相连。
将switch1 的f0/1 端口连接到路由器的Ethernet0 口本实验中PC 机仍然用路由器模拟，Pc1：Router>enableRouter#config terminalRouter(config)#hostname pc1pc1(config)#no ip routing //关闭该路由器的路由功能pc1(config)#int ethernet 0pc1(config-if)ip address 192.168.1.1 255.255.255.0 //为PC1 配地址pc1(config-if)#exitpc1(config)#ip default-gateway 192.168.1.254 //为pc1 配网关pc2 配置基本同PC1：Router>enableRouter#config terminalRouter(config)#hostname pc2Pc2(config)#no ip routingPc2(config)#int ethernet 0Pc2(config-if)ip address 192.168.2.1 255.255.255.0Pc2(config-if)#exitPc2(config)#ip default-gateway 192.168.2.254下面我们看一下两台交换机的分别配置。
Switch1：switch>enableswitch#config tswitch(config)#hostname switch1switch1(config)#vlan 2switch1(config-vlan)#exitswitch1(config)#vlan 3//这里若没有VLAN3 那么VLAN3 的数据无法通过switch1 把信息传递给路由器.所以建议创建vlan 前先创建VTP.然后在vtp server 上创建VLAN.switch1(config-vlan)#exitswitch1(config)#interface FastEthernet0/1switch1(config-if)#switchport mode trunkswitch1(config-if)#interface FastEthernet0/2switch1(config-if)#switchport mode accessswitch1(config-if)#switchport access vlan 2switch1(config-if)#exitswitch2：switch>enableswitch#config tswitch (config)#hostname switch2switch2(config)#vlan 3switch2(config-vlan)#exitswitch2(config)#interface FastEthernet0/2switch2(config-if)#switchport mode accessswitch2(config-if)#switchport access vlan 3switch2(config-if)#exit以上是两台交换机的配置,下面我们来看一下,在路由器上是怎么样配置单臂路由的. Router>enRouter#conf tRouter(config)#int fastEthernet 0/0Router(config-if)#ip address 192.168.0.254 255.255.255.0Router(config-if)#no sh / /在主接口上通常是接收native vlan 的信息. Router(config-if)#exitRouter(config)#int fastEthernet 0/0.1 //创建子接口来接收其他vlan 的信息Router(config-subif)#encapsulation dot1Q 2 //这里将该子接口模式封装为DOT1Q ,2 代表该子接口接收的是vlan 2 的信息.Router(config-subif)#ip address 192.168.1.254 255.255.255.0 //配置vlan3 的网关Router(config-subif)#exitRouter(config)#int fastEthernet 0/0.2 //再创建子接口来接收其他vlan 的信息Router(config-subif)#encapsulation dot1Q 3 //这里将该子接口模式封装为DOT1Q ,3 代表该子接口接收的是vlan 3 的信息.Router(config-subif)#ip address 192.168.2.254 255.255.255.0 //配置vlan3 的网关Router(config-subif)#no shRouter(config-subif)#exit配置完毕,测试vlan 间路由的是否成功步骤与上个实验相同，略！。
局域网环境单臂路由的配置
局域网环境单臂路由的配置1、R1路由器配置单臂路由，完成R1路由器左侧网络互通1.1配置Office1交换机A、重命名设备Switch(config)#hostname Office1B、划分VlanOffice1#vlan databaseOffice1(vlan)#Vlan 11 name HROffice1(vlan)#Vlan 12 name ITC、将F0/1划给Vlan11,F0/2划给Vlan12,G1/1配置成TrunkOffice1(config)#interface fastEthernet 0/1Office1(config-if)#switchport access vlan 11Office1(config-if)#switchport mode accessOffice1(config-if)#no shutdownOffice1(config-if)#exitOffice1(config)#interface fastEthernet 0/2Office1(config-if)#switchport mode accessOffice1(config-if)#no shutdownOffice1(config-if)#exitOffice1(config)#interface gigabitEthernet 1/1Office1(config-if)#switchport mode trunkOffice1(config-if)#no shutdown1.2配置Office2交换机A、重命名设备Switch(config)#hostname Office2B、划分VlanOffice2#vlan databaseOffice2(vlan)#Vlan 11 name HROffice2(vlan)#Vlan 12 name ITC、将F0/1划给Vlan11,F0/2划给Vlan12,G1/1、G1/2配置成TrunkOffice2(config)#interface fastEthernet 0/1Office2(config-if)#switchport access vlan 11Office2(config-if)#switchport mode accessOffice2(config-if)#no shutdownOffice2(config-if)#exitOffice2(config)#interface fastEthernet 0/2Office2(config-if)#switchport access vlan 12Office2(config-if)#switchport mode accessOffice2(config-if)#no shutdownOffice2(config-if)#exitOffice2(config)#interface range gigabitEthernet 1/1-2Office2(config-if-range)#switchport mode trunkOffice2(config-if-range)#no shutdown1.3R1路由器配置单臂路由，完成R1路由器左侧网络互通A、重命名设备Router(config)#hostname R1B、开启F0/1接口，并配置子接口Router(config)#interface fastEthernet 0/1Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#interface fastEthernet 0/1.1Router(config-subif)#encapsulation dot1Q 11Router(config-subif)#ip address 172.10.11.1 255.255.255.0Router(config-subif)#exitRouter(config)#interface fastEthernet 0/1.2Router(config-subif)#encapsulation dot1Q 12Router(config-subif)#ip address 172.10.12.1 255.255.255.0Router(config-subif)#exitC、任意PC进行测试互通。
openwrt单臂路由设置方法(一)
openwrt单臂路由设置方法(一)OpenWrt单臂路由设置什么是单臂路由？单臂路由（One-armed routing）是一种网络设置方式，其中路由器只有一个网络接口与局域网（LAN）相连，并且使用网络地址转换（NAT）来连接到互联网。
为什么要使用单臂路由？使用单臂路由可以解决多个子网位于同一个网络接口的问题。
这样可以方便地管理和监控网络流量，增强网络安全性和性能。
OpenWrt支持单臂路由的设置方法方法一：使用接口的自动设置（默认方法）1.在OpenWrt的界面上，点击“网络”>“接口”。
2.点击“添加新接口”按钮。
3.设置接口名称，并选择与之关联的物理接口。
4.在IPv4地址/子网掩码字段中输入相应的IP地址和子网掩码。
5.点击“保存&应用”。
方法二：使用命令行进行手动设置1.连接到OpenWrt路由器的SSH终端。
2.使用以下命令查看当前网络接口列表：ifconfig。
3.找到要用作单臂路由的接口，记录其接口名，如“eth0”。
4.使用以下命令创建新的网络接口：uci setnetwork.eth0=interface（其中“eth0”为实际接口名）。
5.使用以下命令配置接口参数：–uci set network.eth0.proto=dhcp：使用DHCP自动获取IP地址。
–uci set network.eth0.ifname=eth0：指定物理接口。
–uci set network.eth0.type=bridge：设置为桥接模式。
6.使用以下命令保存配置并应用更改：uci commit network。
7.重启网络服务以使更改生效：/etc/init.d/network restart。
方法三：使用LuCI图形界面进行手动设置1.在浏览器中输入路由器的IP地址，并登录OpenWrt的管理界面。
2.点击“网络”>“接口”。
3.在右上角点击“添加新接口”按钮。
4.设置接口名称，并选择与之关联的物理接口。
单臂路由器配置命令
!
hostname Router
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface FastEthernet0/0
no ip address
duplex auto
speed auto
!
interface FastEthernet0/0.1
Router(config-subif)#eccapsulation dot1q 4
^
% Invalid input detected at '^' marker.
Router(config-subif)#encapsulation dot1q 4
Router(config-subif)#ip address 192.168.4.254 255.255.255.0
encapsulation dot1Q 4
ip address 192.168.4.254 255.255.255.0
!
interface FastEthernet0/0.4
encapsulation dot1Q 5
ip address 192.168.5.254 255.255.255.0
!
interface FastEthernet0/0.5
Router(config-subif)#inter f0/0.4
Router(config-subif)#
%LINK-5-CHANGED: Interface FastEthernet0/0.4, changed state to up
最新H3C单臂路由配置实例
H3C单臂路由配置H3c交换机配置<H3C>system-view[H3C]vlan 10 //创建VLAN 10[H3C-vlan10]port e1/0/1 //把端口e1/0/1划给VLAN 10[H3C-vlan10]quit[H3C]vlan 20 //创建VLAN 10[H3C-vlan20]port e1/0/2 //把端口e1/0/1划给VLAN 10[H3C]int e1/0/3[H3C-Ethernet1/0/3]port link-type trunk //设置e1/0/3端口为Trunk口[H3C-Ethernet1/0/3]port trunk permit vlan all //允许所有VLAN通过路由器配置<H3C>system-view[H3C]int g0/0.1 //进入g0/0子接口1[H3C-GigabitEthernet0/0.1]ip address 192.168.10.1 255.255.255.0 //配置子接口IP地址[H3C-GigabitEthernet0/0.1]vlan-type dot1q vid 10 //子接口封装为dot1q协议并分配给VLAN 10 [H3C-GigabitEthernet0/0.1]quit[H3C]int g0/0.2[H3C-GigabitEthernet0/0.2]vlan-type dot1q vid 20[H3C-GigabitEthernet0/0.2]ip address 192.168.20.1 255.255.255.0第一章PLC的硬件与工作原理5、手持式编程器可以为PLC编写语句表方式的程序。
6、PLC一般能（能，不能）为外部传感器提供24V直流电源。
7、PLC的输出接口类型有继电器，晶闸管与场效应晶体管。
8、PLC的软件系统可分为系统程序和用户程序两大部分。
10、PLC采用_循环扫描_工作方式，其过程可分为五个阶段：_自诊断检查__，通信处理，输入采样，_执行用户程序_和_输出改写_，称为一个扫描周期。
单臂路由 静态路由 telnet 的配置命令
第一个实验交换机基本配置配置PC1的ip地址为192.168.1.1配置PC1的ip地址为192.168.1.2配置PC1的ip地址为192.168.1.3在pc1中cmd窗口中ping 192.168.1.3结果是可以ping通！2个实验远程登录配置PC1的ip地址为192.168.1.1配置交换机Switch>enableSwitch#configure terminalSwitch(config)#interface vlan 1Switch(config-if)#ip address 192.168.1.254 255.255.255.0Switch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#line vty 0 4Switch(config-line)#password 123 Switch(config-line)#loginSwitch(config-line)#exitSwitch(config)#exitSwitch(config)#enable password 123456 Switch(config)#exit结果：PC1 进cmd ping 192.168.1.254可以ping通telnet 192.168.1.254就可以登录上交换机了！静态路由Pc1配置：ip地址为：192.168.1.1子网掩码：255.255.255.0网关：192.168.1.2Pc1配置：ip地址为：192.168.3.1子网掩码：255.255.255.0网关：192.168.3.2Route1配置：Router>enRouter#configure terminalRouter(config)#interface fastEthernet 0/0Router(config-if)#ip address 192.168.1.2 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#interface fastEthernet 0/1Router(config-if)#ip address 192.168.2.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config-if)# ip route 192.168.3.0 255.255.255.0 192.168.2.2Route2配置：Router>enRouter#configure terminalRouter(config)#interface fastEthernet 0/0Router(config-if)#ip address 192.168.3.2 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#interface fastEthernet 0/1Router(config-if)#ip address 192.168.2.2 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config-if)# ip route 192.168.1.0 255.255.255.0 192.168.2.1结果：pc1可以ping 192.168.3.1 通了！单臂路由Pc1配置：ip地址为：192.168.1.1子网掩码：255.255.255.0网关：192.168.1.2Pc1配置：ip地址为：192.168.2.1子网掩码：255.255.255.0网关：192.168.2.2Switch配置：Switch>enSwitch#vlan databaseSwitch(vlan)#vlan 1 name 123Switch(vlan)#vlan 2 name 456Switch(vlan)#exitSwitch#configure terminalSwitch(config)#interface fastEthernet 0/1 Switch(config-if)#switchport access vlan 1 Switch(config-if)#exitSwitch(config)#interface fastEthernet 0/2 Switch(config-if)#switchport access vlan 2 Switch(config-if)#exitSwitch(config)#interface fastEthernet 0/24 Switch(config-if)#switchport mode trunkRoute配置：Router>enableRouter#configure terminalRouter(config)#interface fastEthernet 0/0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#interface fastEthernet 0/0.1Router(config-subif)#encapsulation dot1Q 1Router(config-subif)#ip address 192.168.1.2 255.255.255.0 Router(config-subif)#no shutdownRouter(config-subif)#exitRouter(config)#interface fastEthernet 0/0.2Router(config-subif)#encapsulation dot1Q 2Router(config-subif)#ip address 192.168.2.2 255.255.255.0 Router(config-subif)#no shutdownRouter(config-subif)#exit结果:PC1 ping 192.168.2.1 可以PING通！。
单臂路由配置命令
单臂路由配置命令一、先把ip地址配置好二、配置路由器子接口：1、先启动接口：2、命令如下：Router(config)#interface fastEthernet 0/1.1Router(config-subif)#encapsulation dot1Q 10Router(config-subif)#ip address 192.168.10.1 255.255.255.0 Router(config-subif)#exitRouter(config)#interface fastEthernet 0/1.2Router(config-subif)#encapsulation dot1Q 20Router(config-subif)#ip address 192.168.20.1 255.255.255.0 Router(config-subif)#exitRouter(config)#interface fastEthernet 0/1.3Router(config-subif)#encapsulation dot1Q 30Router(config-subif)#ip address 192.168.30.1 255.255.255.0 Router(config-subif)#exitRouter(config)#三、配置路由器下连的交换机先配置三个vlan然后分别把三个网段加入到三个vlan中；再设置与路由器相连的接口设为trunk模式，并且允许所有vlan通过！命令如下：Switch>Switch>enSwitch#confSwitch#configure tSwitch(config)#vlan 10Switch(config-vlan)#name VLAN10Switch(config-vlan)#exitSwitch(config)#vlan 20Switch(config-vlan)#name VLAN20Switch(config-vlan)#exitSwitch(config)#vlan 30Switch(config-vlan)#name VLAN30Switch(config-vlan)#exitSwitch(config)#interface fastEthernet 0/2Switch(config-if)#swSwitch(config-if)#switchport acSwitch(config-if)#switchport access vSwitch(config-if)#switchport access vlan 10Switch(config-if)#switchport mode accessSwitch(config-if)#exitSwitch(config)#interface fastEthernet 0/3Switch(config-if)#switchport access vlan 20Switch(config-if)#switchport mode accessSwitch(config-if)#exitSwitch(config)#interface fastEthernet 0/4Switch(config-if)#switchport access vlan 30Switch(config-if)#switchport mode accessSwitch(config-if)#exitSwitch(config)#interface fastEthernet 0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#switchport trunk allowed vlan allSwitch(config-if)#exitSwitch(config)#OK通了。
单臂路由的基本配置
计算机网络实验报告实验六单臂路由的基本配置一、实验目的.（1）熟悉VLAN的配置（2）熟悉路由器子接口的配置（3）熟悉子接口的封装（4）熟悉子网的划分二、实验环境.1.拓扑图：设备接口IP 地址子网掩码默认网关PC1 Fa0/1 192.168.0.2 255.255.255.224 192.168.0.1 PC2 Fa0/2 192.168.0.34255.255.255.224 192.168.0.33 PC3 Fa0/3 192.168.0.66255.255.255.224 192.168.0.65 PC4 Fa0/4 192.168.0.100255.255.255.224 192.168.0.99 PC5 Fa0/5 192.168.0.132255.255.255.224 192.168.0.131 PC6 Fa0/6 192.168.0.164255.255.255.224 192.168.0.163三、实验步骤.配置步骤1．主机配置IP地址信息。
PC1.IP地址:192.168.0.2子网掩码:255.255.255.224默认网关:192.168.0.1PC2.IP地址:192.168.0.34子网掩码:255.255.255.224默认网关:192.168.0.33PC3.IP地址:192.168.0.66子网掩码:255.255.255.224默认网关:192.168.0.65PC4.IP地址:192.168.0.100子网掩码:255.255.255.224默认网关:192.168.0.99PC5.IP地址:192.168.0.132子网掩码:255.255.255.224默认网关:192.168.0.131PC6.IP地址:192.168.0.164子网掩码:255.255.255.224默认网关:192.168.0.1632．路由器子接口的配置Router(config-subif)#int f0/0.1Router(config-subif)#en dot1q 1Router(config-subif)#ip add 192.168.0.1 255.255.255.224 Router(config-subif)#int f0/0.2Router(config-subif)#en dot1q 2Router(config-subif)#ip add 192.168.0.33 255.255.255.224Router(config-subif)#int f0/0.3Router(config-subif)#en dot1q 3Router(config-subif)#ip add 192.168.0.65 255.255.255.224Router(config-subif)#int f0/0.4Router(config-subif)#en dot1q 4Router(config-subif)#ip add 192.168.0.99 255.255.255.224Router(config-subif)#int f0/0.5Router(config-subif)#en dot1q 5Router(config-subif)#ip add 192.168.0.131 255.255.255.224Router(config-subif)#int f0/0.6Router(config-subif)#en dot1q 6Router(config-subif)#ip add 192.168.0.163 255.255.255.224Router(config)#int f0/0Router(config-if)#no shut3．交换机VLAN配置Switch(config)#VLAN 1Switch(config-vlan)#VLAN 2Switch(config-vlan)#VLAN 3Switch(config-vlan)#VLAN 4Switch(config-vlan)#VLAN 5Switch(config-vlan)#VLAN 6Switch(config)#INT F0/1Switch(config-if)#SWITCHPORT MODE ACCESSSwitch(config-if)#SWITCHPORT ACCESS VLAN 1Switch(config)#INT F0/2Switch(config-if)#SWITCHPORT MODE ACCESSSwitch(config-if)#SWITCHPORT ACCESS VLAN 2Switch(config)#INT F0/3Switch(config-if)#SWITCHPORT MODE ACCESSSwitch(config-if)#SWITCHPORT ACCESS VLAN 3Switch(config)#INT F0/4Switch(config-if)#SWITCHPORT MODE ACCESSSwitch(config-if)#SWITCHPORT ACCESS VLAN 4Switch(config)#INT F0/5Switch(config-if)#SWITCHPORT MODE ACCESSSwitch(config-if)#SWITCHPORT ACCESS VLAN 5Switch(config)#INT F0/6Switch(config-if)#SWITCHPORT MODE ACCESSSwitch(config-if)#SWITCHPORT ACCESS VLAN 64．交换机干线接口配置Switch(config)#INT F0/7Switch(config-if)#SWITCHPORT MODE TRUNK5.测试PC2到PC3的连通性，并在1处抓取来回数据，对数据进行详细分析。
CCNA标准实验15——单臂路由
CCNA标准实验14——单臂路由的相关配置实验要求：vlan 1是本征vlan即native vlan 本征vlan 没有标记，在交换机中默认native vlan 就是vlan 1，而vlan 2是常规vlan 2带有标记，而trunk 链路只允许带有标记的vlan通信。
配置交换机Switch>Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname SW //配置主机名SW(config)#line console 0SW(config-line)#logging synchronous //防止控制台日志打断配置命令SW(config-line)#exec-timeout 0 0 //关闭超时计时器SW(config-line)#exitSW(config)#vlan 1 //创建vlan1（其实vlan 1已经默认存在可不用创建）SW(config-vlan)#vlan 2 //创建vlan 2SW(config-vlan)#exitSW(config)#int fa0/1 //进入接口配置模式SW(config-if)#switchport mode access //将接口配置为接入模式SW(config-if)#switchport access vlan 1 //将该接口划分到vlan 1，即native vlan SW(config-if)#exitSW(config)#int fa0/2SW(config-if)#switchport mode access //将接口配置为接入模式SW(config-if)#switchport access vlan 2 //将该接口划分到vlan 2SW(config-if)#exitSW(config)#int fa0/3SW(config-if)#switchport trunk encapsulation ?dot1q Interface uses only 802.1q trunking encapsulation when trunkingSW(config-if)#switchport trunk encapsulation dot1q ?<cr>SW(config-if)#switchport trunk encapsulation dot1q //链路封装为trunk模式SW(config-if)#switchport mode trunkSW(config-if)#exitSW(config)#配置路由器Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#line console 0Router(config-line)#logging synchronousRouter(config-line)#exec-timeout 0 0Router(config-line)#exitRouter(config)#int fa0/0 //进入主接口，因为主接口只是别native vlan数据Router(config-if)#ip address 192.168.1.254 255.255.255.0 //配置主接口IPRouter(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up Router(config-if)#exitRouter(config)#int fa0/0.2 //创建子接口并进入子接口配置模式%LINK-5-CHANGED: Interface FastEthernet0/0.2, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.2, changed state to up Router(config-subif)#Router(config-subif)#encapsulation dot1q 2 //将子接口绑定vlan 2Router(config-subif)#ip address 192.168.2.254 255.255.255.0 //配置子接口地址Router(config-subif)#exitRouter(config)#验证测试PC0 ping PC1能够ping 通Packet Tracer PC Command Line 1.0PC>ping 192.168.2.1Pinging 192.168.2.1 with 32 bytes of data:Reply from 192.168.2.1: bytes=32 time=10ms TTL=127Reply from 192.168.2.1: bytes=32 time=11ms TTL=127Reply from 192.168.2.1: bytes=32 time=14ms TTL=127Reply from 192.168.2.1: bytes=32 time=16ms TTL=127Ping statistics for 192.168.2.1:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),Approximate round trip times in milli-seconds:Minimum = 10ms, Maximum = 16ms, Average = 12msPC>假如我们的主接不允许配置IP地址，native vlan 如何跟常规vlan 通信呢？该怎么办呢？下面就是在原来拓扑上进行修改Router(config)#int fa0/0 //进入路由器主接口Router(config-if)#no ip address //取消原来IPRouter(config-if)#exitRouter(config)#int fa0/0.1 //创建子接口%LINK-5-CHANGED: Interface FastEthernet0/0.1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.1, changed state to upRouter(config-subif)#Router(config-subif)#encapsulation ?dot1Q IEEE 802.1Q Virtual LANRouter(config-subif)#encapsulation dot1q ?<1-1005> IEEE 802.1Q VLAN IDRouter(config-subif)#encapsulation dot1q 1 ?native Make this as native vlan<cr>Router(config-subif)#encapsulation dot1q 1 native ?<cr>Router(config-subif)#encapsulation dot1q 1 native //绑定vlan1Router(config-subif)#ip address 192.168.1.254 255.255.255.0 //配置子接口IP Router(config-subif)#exitRouter(config)#Router#clear arp //在验证之前先清除ARP缓存Router#clear arp-cacheRouter#SW>enSW#clear arpSW#clear arp-cache //再清除交换机ARP缓存SW#验证测试PC0能ping 通PC1Packet Tracer PC Command Line 1.0PC>ping 192.168.2.1Pinging 192.168.2.1 with 32 bytes of data:Reply from 192.168.2.1: bytes=32 time=18ms TTL=127Reply from 192.168.2.1: bytes=32 time=20ms TTL=127Reply from 192.168.2.1: bytes=32 time=14ms TTL=127Reply from 192.168.2.1: bytes=32 time=18ms TTL=127Ping statistics for 192.168.2.1:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),Approximate round trip times in milli-seconds:Minimum = 14ms, Maximum = 20ms, Average = 17msPC>。
单臂路由配置
1. 拓扑图和配置信息2. SW1交换机的名称改为SW1Switch>enable # 进入特权模式Switch#config terminal # 进入全局模式Switch(config)#hostname SW1 #交换机的名称改为SW1SW1(config)#3. SW1交换机上创建VLAN 2和VLAN 3SW1(config)#vlan2 # 创建vlan2SW1(config-vlan)#exit # 退出vlan2SW1(config)vlan 3# 创建vlan3SW1(config-vlan)exit# 退出vlan33. SW1交换机连接到电脑的接口配置为access口，并且允许需要通过的VLAN ID号SW1(config)#interface fastEthernet 1/1# 进入到接口1/1SW1(config-if)#switchport mode access# 配置接口为access口SW1(config-if)#switchport access vlan 2# 配置接口允许的vlan2SW1(config-if)#exit# 退出接口1/1SW1(config)#interface fastEthernet 2/1# 进入到接口2/1SW1(config-if)#switchport mode access# 配置接口为access口SW1(config-if)#switchport access vlan 3# 配置接口允许的vlan 3SW1(config-if)#exit# 退出接口2/14. SW1交换机连接到路由器R1的F0/1接口配置为Trunk口，并允许vlan 2 和vlan 3通过SW1(config)#interface fastEthernet 0/1# 进入到接口0/1SW1(config-if)#switchport mode trunk# 配置接口为trunk口，trunk口允许多个VLAN通过。
nat技术命令、单臂路由命令
nat技术命令、单臂路由命令关于 NAT 技术的命令，通常包括配置静态 NAT 和动态 NAT。
静态 NAT 用于将一个内部 IP 地址映射到一个外部 IP 地址，而动态 NAT 则允许内部设备共享一个或多个公共 IP 地址。
在 Cisco 路由器上，配置静态 NAT 的命令通常包括以下步骤：1. 进入全局配置模式，`configure terminal`。
2. 创建静态 NAT 条目，`ip nat inside source static <内部IP> <外部IP>`。
3. 将内部接口指定为 NAT 内部接口，`interface <内部接口>` 和 `ip nat inside`。
4. 将外部接口指定为 NAT 外部接口，`interface <外部接口>` 和 `ip nat outside`。
5. 保存配置，`write memory`。
至于单臂路由（Single-arm routing），它是一种网络部署模式，通常用于实现网络流量的转发和路由。
在单臂路由部署中，路由器只连接到一个网络，而不是传统的双向连接。
配置单臂路由的命令可能会涉及以下步骤：1. 进入全局配置模式，`configure terminal`。
2. 配置接口 IP 地址，`interface <接口名称>` 和 `ip address <IP 地址> <子网掩码>`。
3. 激活接口，`no shutdown`。
4. 配置路由，`ip route <目标网络> <目标子网掩码> <下一跳IP>`。
5. 保存配置，`write memory`。
需要注意的是，具体的命令可能会因厂商、设备型号和软件版本而有所不同，上述命令仅供参考。
在实际操作中，请根据设备的文档和要求进行配置，并确保配置的正确性和安全性。
H3C单臂路由设置方法
一、在交换机上划分vlan1、划分vlan 10 并加入端口[H3C] vlan 10[H3C] port ethnet 1/0/1 to 1/0/52、划分vlan20并加入端口[H3C] vlan 10[H3C] port ethnet 1/0/6 to 1/0/103、给连接路由器的端口打trunk[H3C] interface Ethernet1/0/24[H3C] port link-type trunk[H3C] port trunk permit vlan all注意:计算机ip地址设置为自动获取。
二、设置路由器子端口，实现三层转发。
••//设置子接口封装类型为vlan10•interface Ethernet0/0.10•vlan-type dot1q vid 10 指定vlan 号•ip address 192.168.1.1 255.255.255.0•#•//设置子接口封装类型为vlan20•interface Ethernet0/0.20•vlan-type dot1q vid 20•ip address 192.168.2.1 255.255.255.0三、设置路由器DHCP功能，实现自动分配地址。
●配置为DHCP客户端分配的DNS服务器地址●配置动态分配的IP地址的租用有效期限创建DHCP地址池●配置为DHCP客户端分配的DNS服务器地址●配置动态分配的IP地址的租用有效期限演讲稿尊敬的老师们，同学们下午好：我是来自10级经济学（2）班的学习委，我叫张盼盼，很荣幸有这次机会和大家一起交流担任学习委员这一职务的经验。
转眼间大学生活已经过了一年多，在这一年多的时间里，我一直担任着学习委员这一职务。
回望这一年多，自己走过的路，留下的或深或浅的足迹，不仅充满了欢愉，也充满了淡淡的苦涩。
一年多的工作，让我学到了很多很多，下面将自己的工作经验和大家一起分享。
学习委员是班上的一个重要职位，在我当初当上它的时候，我就在想一定不要辜负老师及同学们我的信任和支持，一定要把工作做好。
单臂路由解决VLAN 之间的通信 GNS3
单臂路由解决VLAN 之间的通信1.配置R1 配置两条虚拟链路F0/0.2 F0/0.3 设置IPR1>enR1#conf tR1(config)#ip routingR1(config)#int f0/0R1(config-if)#no shR1(config-if)#int f0/0.2R1(config-subif)#encapsulation dot1Q 2R1(config-subif)#ip add 172.16.20.1 255.255.255.0R1(config-subif)#no shR1(config-subif)#int f0/0.3R1(config-subif)#encapsulation dot1Q 3R1(config-subif)#ip add 172.16.30.1 255.255.255.02.设置TRUNK链路，划分VLAN 把接口划入VLANsw1>ensw1#conf tsw1(config)#endsw1#vlan databasesw1(vlan)#vlan 2VLAN 2 added:Name: VLAN0002sw1(vlan)#vlan 3VLAN 3 added:Name: VLAN0003sw1(vlan)#exitsw1(config)#int ra f0/0 - 3sw1(config-if-range)#no shsw1(config-if-range)#int f0/0sw1(config-if)#switchport mode trunksw1(config-if)#int f0/1sw1(config-if)#switchport mode trunksw1(config-if)#exitsw1(config)#no ip routingsw1(config)#int f0/2sw1(config-if)#switchport mode accesssw1(config-if)#switchport access vlan 2sw1(config-if)#int f0/3sw1(config-if)#switchport mode accesssw1(config-if)# switchport access vlan 33.同样在SW2 上配置sw2>ensw2#conf tsw2(config)#no ip routingsw2(config)#int f0/0sw2(config-if)#no shsw2(config-if)#switchport mode trunksw2(config-if)#exitsw2(config)#int ra f0/1 - 2sw2(config-if-range)#no shsw2(config-if-range)#exitsw2#vlan databasesw2(vlan)#vlan 2VLAN 2 added:Name: VLAN0002sw2(vlan)#vlan 3VLAN 3 added:Name: VLAN0003sw2(config)#int f0/1sw2(config-if)#switchport mode accesssw2(config-if)#switchport access vlan 2sw2(config-if)#int f0/2sw2(config-if)#switchport mode accesssw2(config-if)#switchport access vlan 33.在PC上验证VLAN 2 和VLAN 3 的通信。
