电 机 知 识 1讲解
电动机基本知识
电动机基本知识电动机通常简称为电机，俗称马达，在电路中用字母“M”（旧标准用“D”）表示。
它的作用就是将电能转换为机械能。
1、按工作电源分类根据工作电源的不同，电动机可分为直流电动机和交流电动机。
其中交流电动机根据电源相数分为单相电动机和三相电动机。
直流电动机又分为无刷直流电动机和有刷直流电动机。
有刷直流电动机可分为永磁直流电动机和电磁直流电动机。
电磁直流电动机又分为串励直流电动机、并励直流电动机、他励直流电动机和复励直流电动机。
永磁直流电动机又分为稀土永磁直流电动机、铁氧体永磁直流电动机和铝镍钴永磁直流电动机。
2、按结构和工作原理分类电动机按结构及工作原理可分为同步电动机和异步电动机两种。
同步电动机又分为永磁同步电动机、磁阻同步电动机和磁滞同步电动机 3 种。
异步电动机又分为感应电动机和交流换向器电动机两种。
感应电动机又分为单相异步电动机、三相异步电动机和罩极异步电动机3 种。
交流换向器电动机又分为单相串励电动机、交直流两用电动机和推斥电动机 3 种。
3、按启动与运行方式分类电动机按启动与运行方式可分为电容启动式电动机、电容启动运转式电动机和分相式电动机。
4、按用途分类电动机按用途可分为驱动用电动机和控制用电动机。
驱动用电动机又分为电动工具（包括钻孔、抛光、磨光、开槽、切割、扩孔等工具）用电动机、家电（包括洗衣机、电风扇、电冰箱、空调器、录音机、录像机、影碟机、复读机、吸尘器、照相机、电吹风、电动剃须刀、电动自行车、电动玩具等）用电动机、其他通用小型机械设备（包括各种小型机床、小型机械、医疗器械、电子仪器等）用电动机。
控制用电动机又分为步进电动机和伺服电动机等。
5、按转子的结构分类电动机按转子的结构可分为笼型感应电动机（早期称为鼠笼型异步电动机）和绕线转子感应电动机（早期称为绕线型异步电动机）。
6、按运转速度分类电动机按运转速度可分为低速电动机、高速电动机、恒速电动机、调速电动机。
低速电动机又分为齿轮减速电动机、电磁减速电动机、力矩电动机和爪极同步电动机等。
HXD3型电力机车专业知识
第二章 HX D 3型电力机车专业知识第一节 学习司机部分1．试述HXD3型机车轴列式及其各符号的含义。
答：HXD3型机车轴列式为C0—C0其符号含义是：“C ” 表示机车每台转向架为三条轴。
“0” 表示每条轴上的牵引电机独立工作。
“—”表示两台转向架之间没有任何机械联系。
2．试述HXD3型机车电传动方式及其特点。
答：电传动方式为交—直—交传动。
其特点是采用IGBT 水冷变流机组，1250kW 大转矩异步牵引电动机，具有起动（持续）牵引力大、恒功率速度范围宽、粘着性能好、功率因数高等特点。
3．HXD3型机车辅助变流器能分别提供哪两种辅助电源？答：辅助变流器能分别提供VVVF 和CVCF 三相辅助电源，对辅助机组进行分类供电。
4．HXD3型机车辅助电气系统采用两组辅助变流器有什么优点？答：该系统冗余性强，一组辅助变流器故障后可以由另一组辅助变流器对全部辅助机组供电。
5．HXD3型机车在满足哪些环境条件的同时，最大考虑到几组机车重联控制运行？答：在满足环境温度在-40℃ ～ +40℃、海拔高度在2500m 以下条件的同时，最大考虑到四组机车重联控制运行。
6．试述HXD3型机车功率发挥与接触网供电电压的关系。
答：在22.5kV ～31kV 之间时，机车能发挥额定功率，在22.5kV ～17.5kV 和17.5kV ～17.2kV 范围内机车功率按不同斜率线性下降，在17.2kV 时功率为零；在31kV ～31.3kV 范围内机车功率线性下降至零。
7．简述HXD3型机车牵引性能参数。
答：电传动方式 交－直－交传动持续功率 7200kW持续制速度 65km/h （25t 轴重）最高速度 120km/h起动牵引力 570 kN （25t 轴重）持续牵引力（半磨耗轮） 400 kN （25t 轴重）恒功率速度范围 65km/h ～120km/h（25t 轴）8．简述HXD3型机车动力制动性能参数。
答：电制动方式 再生制动电制动功率 7200kW （65km/h ～120km/h ） （25t 轴重）最大电制动力 400kN （15km/h ～65km/h ） （25t 轴重）9．简述HXD3型机车主要结构尺寸。
汽油发电机基础知识-接线原理-结构及零部件
检修限 ----
6mm
定子
转子
转子的组成和作用 1、转子绕组，形成磁场； 2、转子铁芯，绕组骨架和形成磁路； 3、转子轴和轴承，传动用； 4、尼龙骨架，绕组骨架； 5、线圈压板和压板螺钉，起固定压紧的作用； 6、风扇，起散热的作用； 7、绝缘漆，起绝缘的作用。 8、铜滑环和碳刷，传递励磁电流的作用
空滤器
空滤器泡沫 滤芯
空滤器支架
空滤器座 空滤器底座盖板密封垫 （不能重复使用）
螺母(M6) 螺栓（M5×16）
空滤器密封垫 泡 沫 滤 芯
安装前检查空 滤器密封垫的损 坏情况 注意安装方向。
螺母(M6) 滤芯支撑板 空滤器滤芯
空滤器变脏会影响空气流入化油器。 为预防化油器故障，应定期地保养空滤器。 （周期见2-1保养一览表，方法见下图） 若在灰尘多的环境中使用应更频繁地保养。
也叫零线：三相电源绕组或负载的另一端的引出线，分别为三相电的三个相线。远程输电时，只使用三 根相线，形成三相三线制。到达用户的电路，往往涉及220V和380V两种电压，需三根相线和一根零线， 形成三相四线制。用户为避免漏电形成的触电事故，还要添加一根地线，这时就有三根相线，一根零线 和一根地线，故也有三相五线制的说法。
定子的组成和作用 1、定子绕组； Ⅰ、主绕组，发电机主电源； Ⅱ、付绕组，提供励磁电源； Ⅲ、检测绕组，提供检测电压； Ⅳ、低压交流绕组，提供直流电源。 2、定子铁芯，由 若干相同形状和槽形的硅钢片叠压焊接而成， 作为线圈的骨架和形成磁路。 3、槽钎和绝缘纸，起绝缘和固定线圈的作用。 4、绝缘漆，起绝缘的作用。
空滤器壳体盖，确保完好干净。 2.如果泡沫滤芯脏了，请清洗泡沫滤芯：在放有家用清洁剂的热水里清洗，也可在不燃或高闪点 的溶剂中清洗；然后用清水漂洗，再挤压干净。然后滴几滴机油并挤压均匀。 3.装好滤芯，并盖好空滤器盖。
电工初级入门知识点
电工初级入门知识点一、知识概述《电工初级入门知识点》①基本定义：电工嘛，简单说就是跟电有关的工作，像安装电线、检查电路故障之类的。
就是一群电能的“管理员”，管理电怎么来，怎么去，让电乖乖听话干活。
②重要程度：要是把整个建筑工程比作一个身体，电工就是神经系统，没有电工装好电路，什么电器都没法工作，大楼里黑乎乎的，各种设备也启动不了。
③前置知识：得有点数学基础，像简单的加减法、乘除法。
毕竟电工会涉及到计算电路电压、电流啥的。
还有对物理基本概念得有点了解，比如电流是电子的定向移动这种概念。
④应用价值：家里灯坏了，电工能来修好；企业里设备电路出问题，电工能排查故障让设备重新运转。
像我有次家里保险丝断了，找电工换了后就好了，如果没有电工知识，我都不知道咋办呢。
二、知识体系①知识图谱：电工初级知识是整个电工学科的基础地基，像安全电压、基本电路元件之类的知识都是从这里开始逐渐延伸出更复杂的电路知识的，往上走就是中级、高级电工知识这些大楼。
②关联知识：和物理里的电学知识联系紧密，像电学里的欧姆定律是电工计算经常用到的。
也和机械知识有点关联，毕竟电路很多时候是给机械设备供电的，电工得知道机械怎么用电。
③重难点分析：重点是安全用电知识，这可关系到自己和他人生命财产安全呢。
难点在于对复杂电路的理解，一开始看到一堆电线、元件交叉在一起，头都晕了。
核心关键点就是要理清电流的走向和各个元件的作用。
④考点分析：在初级电工考试中相当重要，占比很大。
考查方式很多，比如出选择题问安全电压数值，出简答题让阐述简单电路故障排除的步骤等。
三、详细讲解【理论概念类】①概念辨析：- 电流：简单说就是电在电线里像水在水管里流动一样，电子像小水滴从一个地方流到另一个地方。
而且电流是有方向的，不过这个方向是科学家规定的，和实际电子移动方向相反。
- 电压：就好比水在水管里流动的压力，电压就是电在电路里流动的动力。
电压越大，电流就像被更大的手推着跑，在电路里跑得就越猛。

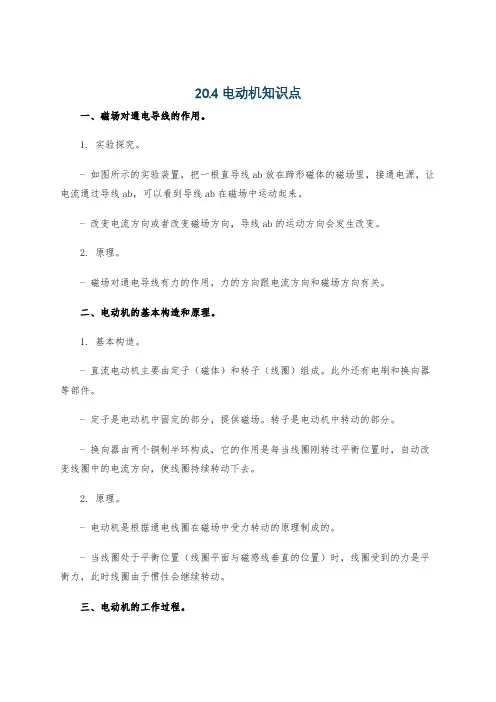

20.4电动机知识点
20.4电动机知识点一、磁场对通电导线的作用。
1. 实验探究。
- 如图所示的实验装置，把一根直导线ab放在蹄形磁体的磁场里，接通电源，让电流通过导线ab，可以看到导线ab在磁场中运动起来。
- 改变电流方向或者改变磁场方向，导线ab的运动方向会发生改变。
2. 原理。
- 磁场对通电导线有力的作用，力的方向跟电流方向和磁场方向有关。
二、电动机的基本构造和原理。
1. 基本构造。
- 直流电动机主要由定子（磁体）和转子（线圈）组成。
此外还有电刷和换向器等部件。
- 定子是电动机中固定的部分，提供磁场。
转子是电动机中转动的部分。
- 换向器由两个铜制半环构成，它的作用是每当线圈刚转过平衡位置时，自动改变线圈中的电流方向，使线圈持续转动下去。
2. 原理。
- 电动机是根据通电线圈在磁场中受力转动的原理制成的。
- 当线圈处于平衡位置（线圈平面与磁感线垂直的位置）时，线圈受到的力是平衡力，此时线圈由于惯性会继续转动。
三、电动机的工作过程。
1. 当线圈中通入电流时，在磁场的作用下，线圈的边ab和cd受到力的作用，由于这两个力不在同一条直线上，所以线圈就会转动起来。
2. 随着线圈的转动，当线圈刚转过平衡位置时，换向器就自动改变线圈中的电流方向，于是线圈就能持续地转动下去。
四、电动机的优点和应用。
1. 优点。
- 电动机具有构造简单、控制方便、体积小、效率高、功率可大可小等优点。
2. 应用。
- 在日常生活和工农业生产中，电动机被广泛应用，如电风扇、洗衣机、电冰箱等家用电器，还有电动交通工具（电动汽车、电动自行车等）以及各种工业设备中的动力装置等。
机车电工基础知识1
机车电工基础知识1机车电工（内燃）1.内燃机车上的电器有何用途？答：在内燃机车上装有很多电器装置，如接触器，继电器，电空阀及晶体管电压调整器，时间继电器等，这些电器是用来对柴油机，牵引发电机，牵引电动机等以及辅助装置，进行操纵、控制、调节、保护、以使柴油机发电机组能正常协调地工作。
2.电路图中布线图有何用途？答：布线图是实际安装各电机、电器、仪表时的相对位置图，并用导线表示安装部件与其它部件间的连接关系，同时还标出导线、电缆牌号和尺寸。
通常用此图来进行电器和线路的安装配线和检查工作。
3.怎样使用兆欧表？答：①测量前必须切断被测设备的电源，禁止测量带电设备的绝缘电阻。
②使用时应放在平稳地方，以免摇动发电机手柄时表身摇动,影响读数。
③测量前应对兆欧表本身检查一次，兆欧表显示正常方可使用。
④测量时将兆欧表接线一端接于被测物体的安装金属体，另一端接被测量的导体后摇动发电机手柄使转速在120～200r/min之间即能读得被测的绝缘电阻值。
4.电传动内燃机车是如何向牵引电动机1～6D供电的？答：同步牵引发电机F发出的三相交流电经整流柜1ZL整流后，向六台并联的直流牵引电动机1～6D供电，并通过传动齿轮驱动车轮。
5.万用表的用途是什么？答：万用表是电气工程中常用的多功能、多量程的电工仪表，一般万用表可用来测量直流电压、直流电流、交流电压和电阻。
6.断头螺钉的拆卸方法是什么？答：①在螺钉上钻孔，打入多角淬火钢杆，再把螺钉拧出。
②在断头处钻孔，攻反向螺纹，拧入螺纹旋出。
③在断头处锯沟槽，用起子拧出。
④在断头处焊弯杆或螺母拧出。
⑤螺钉较粗时，可用錾子沿圆周剔出。
7.普通平键的装配要点？答：①清理键及键槽上的毛刺，确保配合的正确性和装配顺利。
②用键的头部与轴槽试配，应能使键较紧地嵌在轴槽中。
③锉配键长，在键长方向键与轴槽留0.1mm左右的间隙。
④在配合面上加机油，用铜棒将键压人轴槽中，并与槽底接触良好。
⑤试配并安装套件，装配后的套件在轴上不能摆动。
柴油发电机基本知识-发电机组
柴油发电机基本知识柴油发电机简介柴油发电机是一种小型发电设备，系指以柴油等为燃料，以柴油机为原动机带动发电机发电的动力机械，即柴油机驱动发电机运转，将柴油的能量转化为电能。
整套机组一般由柴油机、发电机、控制箱、燃油箱、起动和控制用蓄电瓶、保护装置、应急柜等部件组成。
柴油发电机组是一种小型发电设备，系指以柴油等为燃料，以柴油机为原动机带动发电机发电的动力机械。
整套机组一般由柴油机、发电机、控制箱、燃油箱、起动和控制用蓄电瓶、保护装置、应急柜等部件组成。
整体可以固定在基础上，定位使用，亦可装在拖车上，供移动使用。
柴油发电机组属非连续运行发电设备，若连续运行超过12h，其输出功率将低于额定功率约90%。
尽管柴油发电机组的功率较低，但由于其体积小、灵活、轻便、配套齐全，便于操作和维护，所以广泛应用于矿山、铁路、野外工地、道路交通维护、以及工厂、企业、医院等部门，作为备用电源或临时电源。
小型柴油发电机组简介小型柴油发电机组一般是30千瓦以下的柴油发电机组，国内的一般有常柴和潍柴两种品牌，小型柴油发电机组的动力部分一般选用常州柴油机厂、潍坊柴油机厂、兖州柴油机厂等一些国内著名品牌柴油发动机，该机型适用于学校，医院，办公室等地，产品小巧，使于运输，因此得到了用户的致好评。
柴油发电机分类柴油发电机组按结构可分为固定式和移动式（拖车式）机组；按运行方式可分为单机组和并列运行机组；按控制方式可分为普通手动机组、自动化机组、智能通讯遥控机组；按技术指标可分Ⅰ类电站、Ⅱ类电站、Ⅲ类电站；按容量可分为从1KW到场150KW各功率机组。
柴油发电机市场概述我国柴油发电机组市场近几年发展速度很快，2003年到2005年由于缺电的影响，我国柴油发电机组市场发展迅速。
由于缺电导致电荒的发生，一些工厂、企业备用电源变成了一个必须的任务，发电机组的销量在这一段时间急速上升，致使厂家的产量供不应求。
2006年以来，尽管国内外市场成品油价格纷纷上涨，但柴油发电机组市场好像并未受到高油价的影响，仍然具备较高需求。
20.4《电动机》教学设计2024-2025学年人教版九年级全一册物理
20.4《电动机》教学设计 20242025学年人教版九年级全一册物理我的设计意图是通过本节课，让学生能够理解电动机的工作原理和基本构造，提高他们的物理知识水平。
在设计过程中，我采用了理论讲解与实践操作相结合的方式，以激发学生的学习兴趣和动手能力。
活动的目的是让学生掌握电动机的工作原理，能够独立操作电动机，并能够分析电动机的工作过程中的问题。
我的教学目标是让学生了解电动机的基本构造，掌握电动机的工作原理，能够运用电动机的知识解决实际问题。
在教学难点与重点上，电动机的工作原理和基本构造是本节课的重点，而理解电动机的能量转换过程和能够独立操作电动机则是本节课的难点。
为了保证教学的顺利进行，我准备了电动机模型、电路图、操作手册等教具和学具。
在活动重难点上，我重点讲解电动机的工作原理和基本构造，难点是让学生能够独立操作电动机，并能够分析电动机的工作过程中的问题。
课后反思中，我认为本节课的设计达到了预期的效果，学生对电动机的工作原理和基本构造有了深入的理解，动手操作能力也得到了提高。
但同时，我也发现部分学生在理解电动机的工作过程中还存在一定的困难，需要在今后的教学中加以引导和帮助。
在拓展延伸中，我鼓励学生利用所学的电动机知识，分析生活中常见的电动机实例，提高学生的学以致用能力。
同时，我也可以组织学生进行电动机的制作比赛，提高学生的动手能力和创新意识。
重点和难点解析：在本次教学设计中，我重点关注了电动机的工作原理和基本构造的讲解，以及学生的动手操作能力的培养。
这两个方面是本节课的重点，也是学生理解的难点。
电动机的工作原理和基本构造是电动机学习的基础，理解了这一点，学生才能更好地理解电动机的工作过程和原理。
在讲解这一部分时，我使用了生动的实例和图示，让学生直观地理解电动机的基本构造，如线圈、磁铁、换向器等，并通过动画演示了电动机的工作原理，让学生深入理解电动机的工作过程。
学生的动手操作能力是电动机学习的重要环节。
电力机车知识
电力机车知识电力机车知识电力机车本身不带原动机，靠接受接触网送来的电流作为能源，由牵引电动机驱动机车的车轮。
电力机车具有功率大、热效率高、速度快、过载能力强和运行可靠等主要优点，而且不污染环境，特别适用于运输繁忙的铁路干线和隧道多，坡度大的山区铁路。
电力机车是从接触网上获取电能的，接触网供给电力机车的电流有直流和交流两种。
由于电流制不同，所用的电力机车也不一样，基本上可以分为直-直流电力机车、交-直流电力机车、交-直-交流电力机车三类。
直-直流电力机车采用直流制供电，牵引变电所内设有整流装置，它将三相交流电变成直流电后，再送到接触网上。
因此，电力机车可直接从接触网上取得直流电供给直流串励牵引电动机使用，简化了机车上的设备。
直流制的缺点是接触网的电压低，一般为l500v或3000 v，接触导线要求很粗，要消耗大量的有色金属，加大了建设投资。
交-直流电力机车采用交流制供电，目前世界上大多数国家都采用工频(50hz)交流制，或25 hz低频交流制。
在这种供电制下，牵引变电所将三相交流电改变成25 kv工业频率单相交流电後送到接触网上。
但是在电力机车上采用的仍然是直流串励电动机(这种电动机最大优点是调速简单，只要改变电动机的端电压，就能很方便地在较大范围内实现对机车的调速。
但是这种电机由於带有整流子，使制造和维修都很复杂，体积也较大)，把交流电变为直流电的任务在机车上完成。
由於接触网电压比直流制时提高了很多，接触导线的直径可以相对减小，减少了有色金属的消耗和建没投资。
因此，工频交流制得到了广泛采用，世界上绝大多数电力机车也是交-直流电力机车。
交-直-交流电力机车采用交流无整流子牵引电动机(即三相异步电动机)，这种电动机在制造、性能、功能，体积、重量、成本、维护及可靠性等方面远比整流子电机优越得多。
它之所以迟迟不能在电力机车上应用，主要原因是调速比较困难。
这种机车具有优良的牵引能力，很有发展前途。
德国制造的e120型电力机车就是这种机车。
4.6神奇的小电动机 知识点
（4）转子上有线圈绕在铁芯上，相当于电磁铁。
3.探究小电动机是如何转动的
（1）把转子的电流换向器放在导线架上，另一端的轴放在铁丝架上，要使转子能够灵活转动而不被卡住。
（2）通过导线架给转子线圈通上电流，用一个磁铁靠近转子，转子会转动。
（3）改变转子转动速度的方法包括改变磁铁距线圈的远近、改变磁铁数量、改变电池数量。
4.6神奇的小Βιβλιοθήκη 动机 知识点第6课 神奇的小电动机
1.电动机是利用电能产生动力的机器。它的基本原理是用电产生磁，利用磁的相互作用推动转子转动。
2.小电动机的构造
（1）小电动机主要包括外壳、转子、后盖三部分。
（2）外壳内有一对永久磁铁；转子上有铁芯、线圈、换向器；后盖上有电刷。
（3）换向器的作用是接通电流并改变电流的方向。
日常用电的安全知识
日常用电的安全知识日常用电安全知识1、电源线选用应匹配，避免超负荷使用，破旧老化的电源线应及时更换，以免发生意外事故。
2、接用临时电源，要用合格的电源线和电源插头，插座要安全可靠，损坏的不能使用，电源线接头要用绝缘胶布包好。
3、房间装修，隐藏在墙内的电源线要放在专用阻燃护套内，电源线的截面应满足家用电器设备的负荷要求。
4、遇有家用电器着火，应先切断电源再救火。
5、家庭用电设备应装设带有经调试合格的漏电保护器，以保证使用安全。
6、家用电器在使用时，应有良好的外壳接地，室内要设有公用地线。
7、湿手不能触摸开关及带电的家用电器，不能用湿布擦拭使用中的家用电器，进行家电维修时，必须先切断电源。
8、家用电热设备、暖气设备一定要远离煤气罐、煤气管道，发现煤气漏气时先开窗通风，千万不能拉合电源，并及时请专业人员修理。
9、发现有人触电，不能直接用手接触触电者，应用干木棒或其它绝缘物将电源线挑开，使触电者脱离电源。
10、电源插头、插座应布置在幼儿触及不到的地方，并经常给家中的老人和孩子讲解家庭安全用电常识，增强老人和孩子的自我保护能力。
11、电源开关外壳和电线绝缘有破损不完整或带电部分外露时，应立即找电工修好，否则不能使用。
12、家用门铃禁止用220V电源电压，应使用36V以下的安全电压。
13、家用电沐浴器在洗澡时一定要先断开电源、并有可靠的防止突然漏电的措施。
14、严禁使用代用品。
不能用铜丝、铝丝、铁丝代替保险丝;不能用信号传输线代替电源线;不能用医用白胶布代替绝缘黑胶布;不能用漆包线代替电热丝自制电热褥等代用品。
15、要养成好习惯。
做到人走断电，停电断开关，触摸壳体用手背，维护检查要断电。
日常用电安全问题一、照明开关为何必须接在火线上?如果将照明开关装设在零线上，虽然断开时电灯也不亮，但灯头的相线仍然是接通的，而人们以为灯不亮，就会错误地认为是处于断电状态。
而实际上灯具上各点的对地电压仍是220伏的危险电压。
发电机结构知识讲解
发电机结构知识讲解发电机结构介绍1 发电机基本构成汽轮发电机主要由定子、转子、端盖和轴承等部件组成，具体的发电机结构见下图。
2 发电机冷却方式发电机的发热部件，主要是定子绕组、定子铁芯(磁滞与涡流损耗)和转子绕组。
必须采用高效的冷却措施，使这些部件所发出的热量散发除去，以使发电机各部分温度不超过允许值。
发电机采用水-氢-氢冷却方式，即发电机定子绕组及引线是水内冷，发电机的转子绕组是氢内冷，转子本体及定子铁芯是氢冷。
为此，发电机还设有定子水冷系统，发电机氢冷系统和为防止氢气从轴封漏出的密封油系统。
3 发电机定子发电机定子主要由机座、定子铁芯、定子绕组、端盖等部分组成。
1)机座与端盖机座是用钢板焊成的壳体结构，它的作用主要是支持和固定定子铁芯和定子绕组。
此外，机座可以防止氢气泄漏和承受住氢气的爆炸力。
在机壳和定子铁芯之间的空间是发电机通风(氢气)系统的一部分。
由于发电机定子采用径向通风，将机壳和铁芯背部之间的空间沿轴向分隔成若干段，每段形成一个环形小风室，各小风室相互交替分为进风区和出风区。
这些小室用管子相互连通，并能交替进行通风。
氢气交替地通过铁芯的外侧和内侧，再集中起来通过冷却器，从而有效地防止热应力和局部过热。
端盖是发电机密封的一个组成部分，结构如图所示。
为了安装、检修、拆装方便，端盖由水平分开的上下两半构成，并设有端盖轴承。
在端盖的合缝面上还设有密封沟，沟内充以密封胶以保证良好的气密。
轴瓦采用椭圆式水平中分面结构，轴瓦外园的球面形状保证了轴承有自调心的作用。
在转轴穿过端盖处的氢气密封是依靠油密封的油膜来保证。
密封瓦为铜合金制成，内圆与轴间有间隙，装在端盖内圆处的密封座内。
密封瓦分成四块，在径向和轴向均有卡紧弹簧箍紧，尽管密封瓦在径向可以随轴一起浮动，但在密封座上下均有销子可以防止它切向转动。
密封油经密封座和密封瓦的油腔流入瓦和轴之间的间隙沿径向形成油膜以防止氢气外泄。
在滑环端轴承及油密封设有对地绝缘以防止轴电流损伤转轴。
同步电动机励磁知识详解
第一章基本知识1.1 同步电动机起动方式同步电动机起动方式主要有异步起动和变频起动。
变频起动需一套专用调频电源，技术复杂且设备成本高，主要用于负载及转动惯量都很大的大容量高速同步电动机，国内钢厂有几套进口变频起动装置，其它行业一般不使用。
异步起动是同步电动机常用的起动方式，视供用电系统容量采用全压起动或降压起动，降压起动分为电抗器降压和自耦变压器降压。
1.1.1 电抗器降压起动图1-1为采用电抗器降压起动主接线及投全压开关合闸控制回路示意图。
电抗器降压时施加于电机端电压电流降低的同时起动力矩相应降低较大，适用于系统容量小不允许直接全压起动且对起动力矩要求不高的机组，如供电系统容量小但又要求起动力矩大的场合，需采用自耦变压器降压起动。
电抗器降压起动时，合1DL,机组转速加速至投全压滑差时（约0.9Ne ）,励磁装置投全压继电器JQY 动作，控制2DL 合闸，将母线电压直接施加于电机定子。
1.1.2 自耦变压器降压起动图1-2示自耦变压器降压起动主接线及控制回路，两者都较电抗图1-2自耦变压器降压起动图1-1电抗器降压起动器降压起动复杂。
励磁装置投全压继电器JQY需控制2DL跳闸及3DL 合闸，操作顺序为1DL合闸---2DL合闸---JQY动作跳2DL,合3DL不论全压起动还是降压起动，机组起动时间长短与起动时机端电压及负载等有关，从励磁装置读写控制器上读出的机组各次起动时间有些差异属正常。
1.2 同步电动机无功调节特性同步电动机正常运行时需从电网吸收有功，吸收有功功率大小取决于所带负载及电机本身有功损耗。
同步电动机无功决定于励磁装置输出励磁电流，过励（超前）运行时，同步电动机向电网发无功；欠励（滞后）运行时，从电网吸收无功；正常励磁运行时，既不发无功，又不吸收无功，对应功率因数COS ）=1。
同步电动机V 形曲线是指电机定子电流I 和励磁电同步电动机V 形曲线图表明，功率因数为1运行时，定子电流最小，在此基础上增/减磁,定子电流都将增加，增磁时功率因数超前运行，减磁时功率因数滞后运行。
发电机结构知识讲解
发电机结构知识讲解发电机结构介绍1 发电机基本构成汽轮发电机主要由定子、转子、端盖和轴承等部件组成，具体的发电机结构见下图。
2 发电机冷却方式发电机的发热部件，主要是定子绕组、定子铁芯(磁滞与涡流损耗)和转子绕组。
必须采用高效的冷却措施，使这些部件所发出的热量散发除去，以使发电机各部分温度不超过允许值。
发电机采用水-氢-氢冷却方式，即发电机定子绕组及引线是水内冷，发电机的转子绕组是氢内冷，转子本体及定子铁芯是氢冷。
为此，发电机还设有定子水冷系统，发电机氢冷系统和为防止氢气从轴封漏出的密封油系统。
3 发电机定子发电机定子主要由机座、定子铁芯、定子绕组、端盖等部分组成。
1)机座与端盖机座是用钢板焊成的壳体结构，它的作用主要是支持和固定定子铁芯和定子绕组。
此外，机座可以防止氢气泄漏和承受住氢气的爆炸力。
在机壳和定子铁芯之间的空间是发电机通风(氢气)系统的一部分。
由于发电机定子采用径向通风，将机壳和铁芯背部之间的空间沿轴向分隔成若干段，每段形成一个环形小风室，各小风室相互交替分为进风区和出风区。
这些小室用管子相互连通，并能交替进行通风。
氢气交替地通过铁芯的外侧和内侧，再集中起来通过冷却器，从而有效地防止热应力和局部过热。
端盖是发电机密封的一个组成部分，结构如图所示。
为了安装、检修、拆装方便，端盖由水平分开的上下两半构成，并设有端盖轴承。
在端盖的合缝面上还设有密封沟，沟内充以密封胶以保证良好的气密。
轴瓦采用椭圆式水平中分面结构，轴瓦外园的球面形状保证了轴承有自调心的作用。
在转轴穿过端盖处的氢气密封是依靠油密封的油膜来保证。
密封瓦为铜合金制成，内圆与轴间有间隙，装在端盖内圆处的密封座内。
密封瓦分成四块，在径向和轴向均有卡紧弹簧箍紧，尽管密封瓦在径向可以随轴一起浮动，但在密封座上下均有销子可以防止它切向转动。
密封油经密封座和密封瓦的油腔流入瓦和轴之间的间隙沿径向形成油膜以防止氢气外泄。
在滑环端轴承及油密封设有对地绝缘以防止轴电流损伤转轴。
同步发电机的运行特性基础知识讲解
第一节 同步发电机的空载特性、短 路特性和同步电抗的测定
一、同步发电机空载特性曲线的测定
同步发电机达到同步转速后，加入励磁电流，改变励
磁电流，空载电势也随之改变。
1、 励磁电流由零升至最大值 E 0 2、 励磁电流由最大值降为零
气隙线
下降 空载特性 上升
由于铁磁材料磁滞的原因, 空载电势略有不同，一般 取下降得空载特性曲线
加一些，则 E 也应增加，I 必然也要增加。
If
cos 0.8
cos 0.8
cos 0.8
I
E0 UN
气隙线
空载特性 气隙线
E0 UN
1 Xd
k
1 Xd
IN I kN
c a
bd
i i fs f 0 ifk
if
第三节 同步发电机外特性和调整特性
一、外特性 n n1 if C Cos C 时U f (I )
（1） E U I (r jX S ) U E I (r jX S )
若忽略r, 则
E jIX S
F Ff 1 Fa R Ff 1 Fa
结论：当 if Ff 1 R 因为磁路不饱和
Fa IK（均正比变化）
三、 同步发电机的同步电抗和短路比：
1、隐极机：
由 E E0 Ea
得：
若忽略E电0 阻Er ， E则a
IK
E0
(r
jX S ) (
jIK X C
同步发电机的运行特性基础知识讲解
同步发电机在转速保持恒定、负载功率因数不
变的条件下，有三个主要变量：定子端电压 U 、 负载电流 I 、 励磁电流 i f 。三个量之中保持
一个量为常数，求其它两个量之间的函数关系就是 同步发电机的运行特性。
风力发电机安全知识
FL1500系列风力发电机安全手册（初稿）安全手册主要目的：使得运行人员在安装、运行、维护过程中加强自我保护意识、预防发生对于人身和设备的伤害。
目录1、范围2、责任与义务3、人员要求4、安全和防护设备4、1 安全必备设备4、2 用于紧急撤离的设备4、3用于紧急下降的设备5、操作基本安全注意事项5、1概述5、2机械危险5、3电气危险5、4液压危险5、5其它特殊操作5、6暴风雨/雷电的危险5、7当风力发电机发生飞车时5、8操作不当6 安全设备7、安全链7、1综述7、2自动复位方法8、紧急事故下的工作程序9、发生火灾时的做法10、叶片冻冰，不能平衡时的做法10、1平衡控制10、2湿度和温度（备选）11、因气候而造成时的做法11、1风速过大时的做法11、2雷雨时的做法11、3发生沙暴时的做法11、4发生地震时的做法12、紧急出口13、发生人身伤害事故时急救和做法13、1发生人身伤害事故时急救13、2发生人身伤害事故时做法14、发生电气设备事故时做法15、风力发电机附近逗留和活动16、在机舱工作时要注意17.提升装置的操作1.范围本手册严格遵守中华人民共和国电力行业标准《风力发电场安全规程》DL 796─2001。
本手册适用于FL1500系列风力发电机安装、调试、运行、维修、维护和使用的安全生产全过程。
风力发电机用于把风能转化成电能，以及按照技术参数并网操作的要求向供电公司的电网供电。
风力发电机必须完全符合技术条件，并且必须严格按照本手册的要求，以及安装、运行、检查和维护规定，并依据商定的运行参数和用途来运行。
2.责任与义务DHI·DCW始终坚持“安全第一、预防为主”原则，将安全生产与绿色能源产品的结合方向考虑放在首位，因此在我们生产的风力发电机的设计中充分体现了安全生产的需要和环保理念。
设计是在安全、可靠、高效的前提下进行的。
因此，只要风力发电机的安装、维护和使用遵照DHI·DCW的设计，就不会出现这方向的问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机知识培训培训时间主讲人前言：•电机根据能量转换的不同，分为电动机和发电机。
•发电机是将机械能、势能、风能等转化为电能的一种机器。
•电动机是一种将电能转化为机械能的一种机器。
通俗的称电机就是指电动机。
本节内容主要分六个方面：一、电动机的一般分类二、直流电机的工作原理三、三相异步电动机的工作原理四、三相异步电动机常见故障及处理五、电机绕组故障的判断六、三相异步电动机运行中的检查一、电动机的一般分类1.按电能种类分为直流电动机和交流电动机；2.按电动机的转速与电网电源频率之间的关系来分类可分为同步电动机与异步电动机；3.按电源相数来分类可分为单相电动机和三相电动机；4.按功能可分为驱动电动机和控制电动机（伺服电机）5.按防护形式可分为开启式、防护式、封闭式、隔爆式、防水式、潜水式；6.按安装结构形式可分为卧式、立式、带底脚、带凸缘等。
7.按绝缘等级可分为E级、B级、F级、H级等。
二、直流电机的工作原理当外电源接通后，靠换向器和电刷的作用，使得每一极下线圈中的电流始终为一个方向，这样电枢绕组所受电磁力方向总是不变，电枢就能沿着同一方向连续旋转，从而带动负载工作。
2.1 直流电机的分类•直流电动机按结构及工作原理可分为无刷直流电动机和有刷直流电动机。
•有刷直流电动机可分为永磁直流电动机和电磁直流电动机。
•电磁直流电动机又分为串励直流电动机、并励直流电动机、他励直流电动机和复励直流电动机。
2.2 直流电动机的调速2.2.1 改变电枢电路电阻调速：•串入的电阻越大,机械特性越软,静差度越大,在给定转速下,工作的稳定性越差。
•要满足生产机械某一静差度的要求，电枢串入的电阻不能太大，因而调速范围较小。
•电枢串电阻调速，由于电枢电流大，调速电阻损耗较多的能量，很不经济，为了充分利用电机的容量并不减少能量损耗，这种方法用于恒转矩负载，适用作短期调速，在起重和运输牵引装置中得到广泛应用。
2.2.2 改变电枢电压:缺点是只允许向小于额定值的方向改变,只能获得向下调速.优点在于通过减小输入功率来减小输出功率从而降低转速，因此在低速运行时，损耗并未增加，故调速经济性好。
因具有恒转矩特性、调速范围宽、机械特性好、经济性能好等特点而被广泛应用2.2.3 改变磁通调速：在电机励磁绕组电路中串联外接电阻来改变励磁电流，从而改变励磁磁通来调速（即弱磁调速）。
得到的是额定转速以上的恒功率调速。
弱磁调速是在励磁回路中进行，而励磁电流只有电枢电流的２％～５％，能量损耗较小，调速的经济性和平滑性都较好。
缺点是机械特性较软，尤其在磁通降至相当小时，电枢反应去磁作用显著，特性更加软化，电动机不稳定工作。
2.3 直流电机与交流电机的区别•直流电机：具有较大的起动转矩，响应速度快、机械特性好、经济性能好等优点；但结构复杂，价格昂贵，维护困难，运转时要产生火花（不防爆）。
•交流电机：结构简单，运行可靠，成本低廉，易于维护、过载能力强，操作简单，控制方便等等，所以交流电机得到了广泛的应用，但起动困难（起动转矩小），不易于调速等，但随着变频技术的日趋提高和完善，交流电机的调速得到了很好的发展。
三、三相异步电动机的工作原理三相异步电动机的定子绕组是一个对称的三相绕组，如果将定子绕组接到三相交流电源上，在定子绕组中就会产生对称的三相交流电流，该电流在定子绕组中产生的磁场是一种旋转磁场，该磁场切割转子绕组，在转子绕组中感生电动势，如果转子绕组电路闭合，则会产生转子电流，该电流与定子旋转磁场相互作用，使转子绕组导体受到电磁力，而使转子跟着定子旋转磁场同方向旋转。
3.1 三相异步电机的分类1）、笼型感应电动机2）、绕线转子感应电动机。
3.2 三相电源和异步电动机的绕组接法1）、星形接法：将电源或电动机的三相绕组的末端U2、V2、W2 连成一节点，而始端U1、V1、W1 分别接负载或电源。
绕组相电流等于线电流。
线电压为相电压的√3倍。
三相绕组连成的公共点叫做中性点。
星形接法的供电方式叫做三相四线制。
2）、三角形接法：将电源或电动机的三相绕组依次首尾相连构成闭合回路，再自首端U1、V1、W1 接负载或电源。
绕组相电压等于线电压。
线电流为相电流的√3倍。
三角形接法的供电方式叫做三相三线制。
3）、Y/ △接法一般规则1、5.5KW以下的三相异步电动机绕组接法一般为Y接法，电源电压标注一般为380/220V AC当电源三相为220V供电时，绕组接法应更换为△接法。
2、5.5KW（含5.5KW）以上的三相异步电动机绕组接法一般为△接法.3.3 电动机的启动要求电动机启动是指：电机从静止状态开始转动，直至达到稳定运行的全过程。
对电机启动性能的要求是：有较大的启动转矩（以缩短启动过程所需的时间，并能在负载下启动）和较小的启动电流。
3.4 三相异步电机的起动电流1）、三相异步电机起动时，起动电流可能达到额定电流的4~7倍，某些笼形转子的异步电动机甚至达到8~12倍（电流太大，绕组发热就会严重）。
2）、起动电流的电动力可能使电机绕组变形，造成短路而烧坏，大的起动电流会使绕组发热量骤增，绕组的温度也大为提高，影响绝缘材料的使用寿命，大的起动电流还会使线路电压降增大，影响其它用电设备的正常工作。
3.5 三相异步电机的直接起动3.5.1 直接起动：直接起动方法的应用主要受电网容量的限制，当直接起动时的起动电流在电网中引起的电压降落不超过10%~15%（经常起动的电动机取10%）可以直接起动。
一般情况下，22KW以上电机不主张直接启动。
3.5.2 降压起动：采用降压起动来减小起动电流，但会同时使电动机的起动转矩减小，故只适用于对起动要求不高、空载或轻载的场合。
1）、Y/△起动：实用于定子绕组△接法的电动机，设备简单，可以频繁起动，应用较广泛。
2）、定子回路串电阻降压起动：起动过程中把电阻短接，电阻损耗大，电阻容量限制起动次数不能频繁，较少采用。
3）、自耦变压器降压启动：定子回路接入变压器起动，起动后切除变压器，不宜频繁起动，但起动较平稳，设备较简单，应用较为广泛。
4）、延边三角形启动：Y/△启动的延伸，但控制很繁琐，电机制造时有特殊要求，很少采用。
5）、软启动：采用半导体整流和逆变技术来降低电机输入电压，逐步升高至额定电压，起动很平滑，控制很方便，但价格较高，随着大功率整流元件等半导体技术的飞速发展，软启动已应用得相当广泛。
6）、变频控制。
四、三相异步电动机常见故障及处理4.1 电机发热、温度超过允许值：1、运行生产机械过载：测电流，降低负载。
2、电机通风不良：检查电机风扇是否损坏，风扇入口是否堵塞。
3、定子与转子摩擦，电机运行时有噪音：检查电机轴承。
4、定子绕组小范围短路：检测电机三相电流是否平衡，检查绕组短路处，将其分开。
5、定子绕组局部接地：用兆欧表检测绝缘。
4.2 电机接地1、端部太长触及机壳：垫一层绝缘纸。
2、引出线或接线盒接头绝缘损坏：检查接线盒，并处理。
3、绕组损坏：检查是否可以修复，如不可修复，更换绕组。
4、绕组上积满灰尘污垢或电机进水：清除灰尘污垢，烘干绕组，浸渍处理。
4.3 轴承盖发热超过机壳温度：1、轴承有缺油现象：加注润滑油。
2、轴承润滑油加注过多：只见于刚加注过润滑脂的情况，可适当去除一些润滑脂。
3、传动带张力过紧或工作中电机轴与联轴器产生歪斜：停机重新校正。
4、轴承损坏：更换同型号轴承。
五、电机绕组故障的判断5.1 用摇表1、用摇表（兆欧表）黑色检测线接电机机壳，红色线接电机任意一电机引出线接线端，摇动手柄（每分钟120转左右），如果摇表指示低于0.5M，表示电机绕组绝缘不良，如果指示为0，则绕组已接地。
这是测量绕组对地绝缘的方法。
2、将电机引出线的连接片拆除，用摇表检测电机三相绕组相间绝缘，把摇表的一根检测线接在绕组的任意一根线上，另一根分别接余下的两根绕组线上，【注意要么测接线盒内上边三根线，要么测下边三根线，这样是为了防止测到同一绕组上】测完之后再对调摇表线测其他两相绕组，如果阻值小于0.5兆欧，则相间绝缘损坏。
5.2 用万用表进行绕组的检测：1、Y连接三相异步电动机，用万用表一支表笔接任意一根电机引出线，另一支表笔接另一绕组，如果阻值正常（一般为几欧），再用另一支表笔接另一根引出线，两两检测，如果阻值接近或相同，表示电机绕组良好。
如果有一相断路则电机绕组损坏或引出线断路，需处理。
2、△连接的三相异步电动机，首先应将接线端连接片拆除后，用万用表一支表笔分别接A、B、C三个接线端，另一支表笔分别接U、V、W接线端，首先找出三个绕组，阻值应为几欧，如果只有两组绕组是通的，则另一绕组损坏；再用万用表的两只表笔分别接A、B、C三相，如果有相通的，（阻值在数千欧以下）则说明绕组相间绝缘已损坏，或相间已短路。
六、三相异步电动机运行中的检查1、观察电压、电流表的数值是否超出规定值。
2、用钳形电流表检查电流是否过载，三相电流是否平衡，三相电压是否一致等。
3、耳听电机运转声音是否正常，有无摩擦声、尖叫声和其它杂声。
4、鼻嗅电机附近有无焦臭味。
5、手摸机壳（包括轴承端）温度是否超过允许值。
6、观察轴承有无过热和缺油或漏油。
7、检查电机是否振动，目测联轴器间隙上下左右是否一致。
8、检查电气设备的接地或接零保护是否可靠。
9、检查保护导线的软管和接头是否损坏、松动。
10、检查电机地脚螺栓是否松动。
