建筑平面图的主要内容和识读方法
一-建筑识图-总图平面讲解
二、总平面图的图示内容
1.表明新建区的总体布局 2.确定新建建筑物的平面位置 3.建筑物首层室内地面、室外整平地面的绝对标 高 4.指北针和风玫瑰图 5.水、暖、电等管线及绿化布置情况 6.扩建房屋的预留地
三、总平面图的图示特点
1.绘图比例较小 2.用图例表示其内容 3.图中尺寸单位为米，注写到小数点后
图纸编号。
某招待所底层平面图
屋顶平面图
屋顶平面图，主要要注意几点： 1：要画出水流箭头； 2：标住上人孔； 3：计算出漏水口间距和个数
三、建筑平面图的图示特点
1.绘图比例 常选用1：100，也可根据图面的大小选用1：
50或1：200，局部放大为1：50，对于范围 较大的平面图选用1：200。
三、建筑平面图的图示特点
某招待所总平面图
第三节 建筑平面图
一、建筑平面图概述
1.什么是建筑平面图 2.建筑平面图的用途 3.建筑平面图的形成 4.平面图命名
二、建筑平面图的图示内容
1.房屋建筑平面形状及平面房间布局 2.水平及竖向交通状况 3.门窗洞口的位置、大小、形式及编号 4.建筑构配件尺寸、材料 5.定位轴线及编号 6.室内、外地面标高 7.室外构配件 8.综合反映其它各工种对土建的要求 9.有关符号 10.文字说明
寸。 第一道尺寸：细部尺寸，标注房屋外墙的墙段及门窗洞
口尺寸。 第二道尺寸：轴线尺寸，标注房屋的开间、进深。 第三道尺寸：总尺寸，标注房屋水平方向总长、总宽。 （2）内部尺寸：标出各房间的长、宽方向的净空尺寸，
墙厚及与轴线的关系、柱的截面、房屋内部门窗洞口、 门垛等细部尺寸。
四、建筑平面图读图注意事项

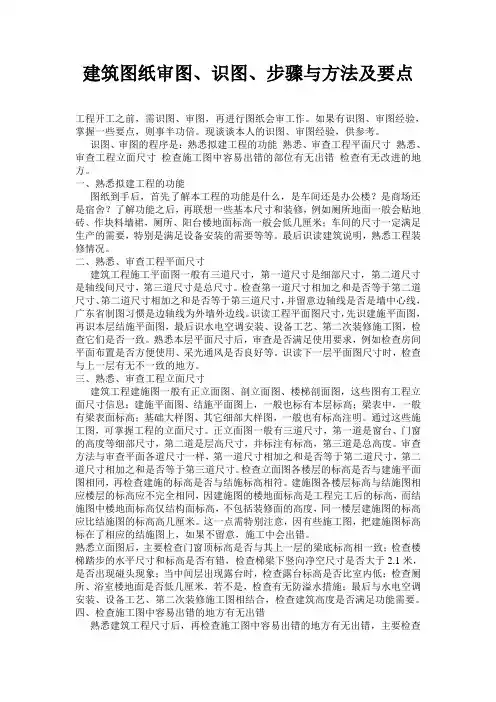

建筑图纸审图、识图、步骤与方法及要点
建筑图纸审图、识图、步骤与方法及要点工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
现谈谈本人的识图、审图经验，供参考。
识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
如何看懂建筑施工图纸的10个技巧
施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。
除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。
为此必须学会识图方法，才能收到事半功倍的效果。
（01）循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次。
一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好平立剖；查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。
（02）记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。
但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。
但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。
这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。
一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉纵横轴线心中记，层高总高很重要结构尺寸要记住，构件型号别错了基础尺寸是关键，结构强度不能少梁柱断面记牢靠，门窗洞口要留好。
建筑总平面图的识读知识讲解
测量坐标 建筑坐标
与地形图同比例的50m×50m或100m×100m的方格网。 X 为南北方向轴线， X的增量在X轴线上； Y为东西方向轴线， Y 的增量在Y轴线上。测量坐标网交叉处画成十字线。
建筑物、构筑物平面两方向与测量坐标网不平行时常用。A轴相 当于测量坐标中的 X轴， B轴相当于测量坐标中的 Y轴，选适 当位置作坐标原点。
2、从图中可知，新建教学楼为 _______层，长______，宽 _______,建筑面积为_______，它 的定位是以__________为依据。新 建教学楼的北墙与原有道路平行，且 相距_________。两栋新建教学楼 的距离为__________。
3、由等高线可以看出该学校的地形 是_________，新建教学楼外的标 高为________，室内标高为 _________，室内外的高差为 __________m。
标高按零点位置不同分为绝对标高和相对标高。 绝对标高是以我国青岛黄海平均海平面作为零点测量大地点标
高。 相对标高是以新建建筑物首层室内地坪作为零点确定的建筑物
各部位标高。
建筑总平面图的标高通常为绝对标高。 标高要标注新建建筑物首层室内地面上表面及室外地面的绝对标高。
三、总平面图读图
1、本图的名称为________，比例 为______。图右下角用粗实线画出 的两栋相同的是___________，用 细实线画出的是___________，左 下角用虚线画出的是_______。
一、建筑平面图的形成和用途
形成：
建筑总平面图是假设在新建建筑基地一定范围内的正上方向下投影所得到 的水平投影图，它主要表达建筑物的总体布局，新建和原有建筑物的位置、 朝向，道路，室外附属设施，绿化及工程地区和周围地形、地貌等情况的图 纸。
2.建筑总平面图的识读方法
建筑总平面图的识读方法
建筑施工图的识读方法和步骤，建筑施工图是用来表示房屋的规划位置、外部造型、内部布置、内外装修、细部构造、固定设施及施工要求等的图样。
主要包括建筑施工图、结构施工图和设备施工图，如图1所示。
图1 施工图的分类
一、总平面图的识读
用水平投影方法和相应的图例画出拟建工程四周一定范围内的
新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形地物状况的图样，称为总平面图。
总平面图的识读可归纳为总平面图的用途、基本内容和识读步骤这三个部分，如图2所示。
图2 总平面图的识读
二、建筑平面图的识读
建筑平面图是为了表明屋面构造，一般还要画出屋顶平面图。
它不是剖面图，其俯视屋顶的水平投影图，主要表示屋面的形状及排水情况和突出屋面的构造位置。
建筑平面图的识读可归纳为建筑平面图的用途、基本内容和识读步骤这三个部分，如图3所示。
图3 建筑平面图的识读
三、建筑立面图的识读
建筑立面图，简称立面图，就是对房屋的前后左右各个方向所作的正投影图。
建筑立面图的识读可归纳为建筑立面图的用途、基本内容和识读步骤这三个部分，如图4所示。
图4
四、建筑剖面图的识读
建筑剖面图简称剖面图，一般是指建筑物的垂直剖面图，且多为横向剖切形式。
建筑剖面图的识读可归纳为建筑剖面图的用途、基本内容和识读步骤这三个部分，如图5所示。
图5 建筑剖面图的识读
五、建筑详图的识读
把房屋的某些细部构造及构(配)件用较大的比例将其形状、大小、材料和做法详细表达出来的图样，简称详图或大样图、节点图。
建筑详图的分类如图6所示。
图6 建筑详图的分类。
平面图、立面图、剖面图全方位看懂图纸
平面图、立面图、剖面图全方位看懂图纸01建筑平面图一、建筑平面图的形成和用途1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。
2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。
3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。
二、建筑平面图的图示方法1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。
由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。
2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。
未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。
门的开启线用细实线表示。
3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。
其中1：100使用最多。
三、建筑平面图的图示内容1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。
2．表示出所有房间的名称及其门窗的位置、编号、与大小。
3．注出室内外的有关尺寸及室内楼地面的标高。
4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。
5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。
6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。
7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。
8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。
10．底层平面图左下方或右下方画出指北针。
11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。
建筑平面图的识读
一、建筑施工图的识读与绘制训练模块例题2：建筑平面图的识读教学目标（1）掌握建筑平面图的表达方法和作用；（2）掌握建筑平面图画法的有关规定（3）掌握建筑平面图的识读与绘制必学知识（1）建筑平面图的形成与分类（2）建筑平面图的图示内容与制图标准（3）建筑平面图的识读方法（4）建筑平面图的绘图方法链接知识（1）某教学楼建筑平面图的识读（2）某展览馆建筑平面图的识读【应用例题2-1-2-1】某住宅一层平面图的识读与绘制。
如图2-1-2-1所示。
图2-1-2-1 一层平面图教学内容1．建筑平面图的形成与分类（1）建筑平面图的形成与作用假想用一个水平剖切平面在窗台线以上适当的位置将房屋剖切开，所得的水平面投影图为建筑平面图。
平面图主要表示房屋的平面形状、大小和房间的布置、墙(或柱)的位置、厚度、材料、门窗的位置、大小、开启方向等。
平面图是表达房屋建筑图的基本图样之一，作为施工时定位放线、砌墙、安放门窗、室内装修以及编制预算的依据。
通常用1:50、1:100、1:200的比例绘制。
（2）建筑平面图的分类当建筑物各层的房间布置不同时，应分别画出各层平面图，如底层平面图、二层平面图、三、四……各层平面图、顶层平面图、屋顶平面图等。
相同的楼层可用一个平面图来表示，称为标准层平面图。
如平面对称，可用对称符号将两层平面图各画一半合并成一个图，并在图的下方注写图名和比例。
（3）建筑平面图的图线要求凡被水平剖切到的墙、柱等断面轮廓线用粗实线画出，门的开启线、门窗轮廓线、屋顶轮廓线等构配件用中实线画出，其余可见轮廓线均用细实线画出，如需表达高窗、通气孔、搁板等不可见部分，则应以中虚线或细虚线绘制。
（4）定位轴线及编号房屋施工图中的定位轴线是确定建筑结构构件平面布置及其标志尺寸的基线，是设计和施工中定位放线的重要依据。
凡主要的墙和柱、大梁、屋架等主要承重构件，都应画上轴线并用该轴线编号来确定其位置。
定位轴线的画法及编号有如下规定：（1）定位轴线用细点画线绘制且应编号，编号应注写在定位轴线端部细实线的轴线圆内，其直径为8～10mm，但通用详图的定位轴线可不编号。
建筑平面图的识读
6．3 建筑平面图6．3．1 建筑平面图的形成和用途建筑平面图，简称平面图，它是假想用一水平剖切平面将房屋沿窗台以上适当部位剖切开来，对剖切平面以下部分所作的水平投影图。
平面图通常用1：50、1：100、1：200的比例绘制，它反映出房屋的平面形状、大小和房间的布置、墙（或柱）的位置、厚度、材料、门窗的位置、大小、开启方向等情况，作为施工时放线、砌墙、安装门窗、室内外装修及编制预算等的重要依据。
6．3．2 建筑平面图的图示方法当建筑物各层的房间布置不同时应分别画出各层平面图；若建筑物的各层布置相同，则可以用两个或三个平面图表达，即只画底层平面图和楼层平面图（或顶层平面图）。
此时楼层平面图代表了中间各层相同的平面，故称标准层平面图。
因建筑平面图是水平剖面图，故在绘制时，应按剖面图的方法绘制，被剖切到的墙、柱轮廓用粗实线（b），门的开启方向线可用中粗实线（0.5 b）或细实线（0.25 b）,窗的轮廓线以及其他可见轮廓和尺寸线等用细实线（0.25 b）表示。
6．3．3 建筑平面图的图示内容1．底层平面图的图示内容（1）表示建筑物的墙、柱位置并对其轴线编号。
（2）表示建筑物的门、窗位置及编号。
（3）注明各房间名称及室内外楼地面标高。
（4）表示楼梯的位置及楼梯上下行方向及级数、楼梯平台标高。
（5）表示阳台、雨篷、台阶、雨水管、散水、明沟、花池等的位置及尺寸。
（6）表示室内设备（如卫生器具、水池等）的形状、位置。
（7）画出剖面图的剖切符号及编号。
（8）标注墙厚、墙段、门、窗、房屋开间、进深等各项尺寸。
（9）标注详图索引符号。
《规范》规定：图样中的某一局部或构件，如需另见详图，应以索引符号索引。
索引符号是由直径为10mm的圆和水平直径组成，圆和水平直径均应以细实线绘制。
索引符号按下列规定编写：1）索引出的详图，如与被索引的详图同在一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中间画一段水平细实线。
建筑识图基本内容
建筑识图基本内容一、平面图包括的内容1.建筑物的总占地面积和各种序间的大小，墙壁厚度、门高、宽度、变形缝等。
2.各种房间的安排，由于房间的使用对象不同，所以对房间的布置也不同，住宅考虑卧室起居室、厨房、卫生间等。
影剧院应考虑观众席、舞台、舞池、放映室、灯光、布置室的要求，学校考虑教师和教师办公室等功能分区要求，这些对工厂厂房的要求完全不同，因此平面图上应标清各种房间的名称3.建筑物内部的交通情况，例如房间与房间怎样连通，楼梯、走廊应布置在什么地方与建筑的进出口怎样连接4.门窗位置和编号5.踏步、雨篷、阳台、排水走向在平面什么位置6.室内地面材料有的直接在图上用文字表示各个房间和走道的地面用什么材料做的。
有的则在图内各房间中编上号码，再另附材料说明各种号码所代表的材料，也有的应同类性质的工程很多，因此不在每张图纸上说明而是用一份总的说明书，凡是这一类工程都照这份说明书去施工。
7.地坪面标高在平面图上各个部位的室内地坪的高低用标高的符号来表示。
一般室内首层地坪面的标高取±0.000.厕所间要比其他室内地坪低20mm以防污水溢出，有些住宅的入口处还要比首层室内地坪低150 —450mm8.剖面图的切剖位置9.设备的布置，例如：厨房水池、炉台板、厕所的大便池、脸盆的安装位置，均能在平面图上表示出来10.屋面排水坡向、坡度、明沟水乐管均有表示看平面图的步骤看平面的顺序是从墙外向墙里，从门外到门里具体如下：1.先看标题、比例、然后看说明、注解和图例2.看总长尺寸和总宽尺寸，了解新建房屋的总占地面积3.看注距，柱距是指柱子中心线到邻边另一柱子的距离，当房屋山墙没有柱子时，可从墙中心线算起4.看墙中心线在没有柱子的房屋中轴线编号是按承重墙来编的，墙中心线就是一朵墙的中心到另一朵墙中心之间的距离，既有柱子又有承重墙时，则可把柱子和承重墙混在一起编号，承重墙编号的作用与柱子相同5.看外墙门窗洞和窗间墙尺寸，了解门窗的种类与樘数，特别注意，查清门窗的尺寸是否足尺还是缩尺6.看墙的材料和墙壁的厚度，从图例和文字说明中弄清墙壁厚度尺寸中可以知道是一砖厚墙还是二砖厚墙7.查看隔墙，仅用于分割房间，承受自重而不承受外荷重的墙称为隔墙，看隔墙是实心砖墙，板条墙。
看懂建筑图纸的技巧
看懂建筑图纸的技巧一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。
2、再看施工组织，大概了解工程的具体施工情况。
3、看施工结构图和建筑图，两图结合看，整体了解工程概况。
4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。
5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。
梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。
6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。
7、建筑做法是否合理，防水材料，涂料，瓷砖等二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。
@表示钢筋间距Φ表示钢筋型号。
下面谈谈一些经验，与博友共享。
1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。
没有打勾的，非该设计所采用的做法。
3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。
”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。
(长方形环络长约340--350mm，宽约180mm--190mm)。
4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。
”其中，“］6＠200”为不规范标注，应为“φ6＠200”。
建筑制图与识图基础知识
A4立式幅面
图纸的标题栏（简称图标）和会签栏的位置、尺寸及内容如下图所示。
（二）、 图线的分类
1、实线——表示实物的线；b 0.41.2mm
2、虚线——表示实物被遮挡或辅助用线； 3、点划线——表示物体中心线或轴线。
（三）、比例
图样的比例，应为图形与实物相对应的线型尺寸之比。 比例的大小是指其比值的大小 比例宜注写在图名的右侧，字的基准应取平； 比例的字高宜比图名的字高小一号或二号.
标高数字应注写在标高符号的左侧或右侧。
（4）在图样的同一位置需表示几个不同标高时，标高 数字可按右图d的形式注写。
标高 标高
绝对标高 在我国绝对标高是以青岛附近黄海平均海平面为零点，以 次为基准的标高。
相对标高 相对标高一般是以新建建筑物底层室内主要地面为基准的标 高。
建筑标高 建筑标高是指建筑构件经装修、粉刷后最终完成面的标高
建筑识图基础知识
建筑工程图
预备知识
一、形体的视图
用正投影原理绘制三面投影图，是表达形体的基本方法。 建筑工程制图中，通常把建筑形体或组合体的三面投影图称为三面视图（简称三视
图）。
在生产实践中，仅用三视图有时难以将复杂形体的外部形状和内部结构完整、清晰
的表达出来。为了便于绘图和读图，需增加一些投影图。
剖切符号 剖切符号应由剖切位置线和投射方向线组成。
剖切位置线 就是剖切平面的积聚投影，它表示了剖切平面的剖切位置，剖切位
置线用两段粗实线绘制，长度宜为6~10mm。 投射方向线（又叫剖视方向线） 是画在剖切位置线外端且与剖切位置线垂直的
两段粗实线，它表示了形体剖切后剩余部分的投影方向，其长度应短于剖切位
设计过程包括两个阶段： 初步设计阶段 根据使用单位提出的设计要求、技术条件，进行初步设计 技术设计阶段 大型的、比较复杂的工程采用。 施工图设计阶段 解决各种实用和技术问题，供施工单位进行施工
建筑平面图
（7）综合反映其他各工种（工艺、水、暖、电）对土 建的要求。
Hale Waihona Puke （8）文字说明。建筑平面图
1.3 平面图的识读
（1）一层平面图识读。 （2）其他楼层平面图识读。 （3）顶层平面图识读。
建筑识图与构造
平面图的图示内容主要包括以下几个方面： （1）根据定位轴线表明各承重构件的平面定位与布置。 （2）表明建筑物的平面形状。 （3）表明建筑物及其各部分的平面尺寸。 （4）表明地面及各层楼面标高。
建筑平面图
（5）在建筑平面图中，绝大部分的房间都有门、窗， 应根据平面图中标注的尺寸确定门窗的水平位置，表明各 种门、窗位置，代号和编号，以及门的开启方向。
建筑识图与构造
建筑平面图
1.1 平面图的概念和作用
建筑平面图其实是一个剖面图，是假想用一个水平 面去剖切房屋（剖切平面一般位于每层窗台上方的位置， 以保证剖切的平面图中墙、门、窗等主要构件都能被剖 到），然后移去平面上方的部分，对剩下的房屋作正投 影所得到的水平剖面图。
习惯上称建筑平面图为平面图。
建筑平面图
建筑平面图主要表示建筑物的平面形状、水平方向 上各部分（如出入口、走廊、楼梯、房间、阳台等）的 布置和组合关系、门窗位置、墙和柱的布置及其他建筑 构配件的位置与大小等，它是施工图主要的图样，是施 工放线、砌墙、安装门窗框及设备等的依据，也是其他 图样设计的基础。
建筑平面图
1.2 平面图的图示内容
认识建筑施工图纸及怎样阅读施工图纸
认识建筑施工图纸1。
3.1 建筑平面图的识读重点看图时应该根据施工顺序抓住主要部位。
如应先记住房屋的总长、总宽,几道轴线，轴线间的尺寸,墙厚,门、窗尺寸和编号，门窗还可以列出表来(如表4—1），可以提请加工。
其他如楼梯平台标高，踏步走向，以及在砌砖时有关的部分应先看懂，先记住。
其次再记下一步施工的有关部分,往往施工的全过程中，一张平面图要看好多次。
所以看图纸时先应抓住总体，抓住关键，一步步的看才能把图记住。
1.3。
2 建筑立面图的识读重点屋顶平面图主要说明屋顶上建筑构造的平面布置.它包括如住宅屋顶上的排烟气道、通风通气孔道的位置，屋面上人孔、女儿墙位置、平屋顶要标志出流水坡向、坡度大小、水落管及集水口位置，有的还有前后檐的雨水排水天沟等。
不同房屋的屋顶平面图是不相同的，由于屋顶形状，雨水排水方式(内落水或外落水）不同，平面布置也不一样。
这些都要在看图中根据图上的具体情况来了解其内容了。
拿到屋顶平面图后,先看它外围有无女儿墙或天沟,再看流水坡向，雨水出口及型号，再看出入人孔位置,附墙的上屋顶铁爬梯的位置及型号。
1.3.3 建筑立面图的识读重点立面图是一座房屋的立面形象，因此主要的应记住它的外形，外形中主要的是标高，门、窗位置，其次要记住装修做法，哪一部分有出檐，或有附墙柱等，哪些部分做抹面,都要分别记住。
此外如附加的构造如爬梯、雨水管等的位置，记住后在施工时就可以考虑随施工的进展进行安装。
总之立面图是结合平面图说明房屋外形的图纸,图示的重点是外部构造，因此这些仅从平面图上是想象不出的,必须依靠立面图结合起来，才能把房屋的外部构造表达出来。
1。
3.4 建筑剖面图的识读重点剖面图每层都以楼板为分界，主要表示房屋的内部竖向构造。
通过看剖面图应记住各层的标高，各部位的材料做法，关键部位尺寸如内高窗的离地高度，墙裙高度。
其他如外墙竖向尺寸，标高，可以结合立面图一起记就容易记住,这在砌砖施工时很重要.同时由于建筑标高和结构标高有所不同，所以楼板面和楼板底的标高必须通过计算才能知道。
建筑识图大全从入门到精通
掌握办公楼的部门划分、办公空间设计、会议室和休息区设置 等，理解办公环境的人性化和效率化需求。
文化建筑的建筑识图案例
总结词
文化建筑的建筑识图案例主要涉 及博物馆、图书馆、剧院等文化 建筑的识图，重点在于理解文化
建筑的文化内涵和艺术表现。
建筑图纸的识读方法
先看目录和设计说明
了解工程概况和设计要求，熟 悉图纸的图例、符号和标注等
。
后看大样和细部
先看大样图，后看细部详图， 逐步深入到每个细节。
注意尺寸和标高
尺寸标注要清晰明确，标高要 准确无误。
掌握各种符号和标注
了解各种符号和标注的含义， 如墙体的厚度、门窗的类型等
。
02
建筑平面图的识读
选择合适的投影方向和剖 切位置
根据建筑物的特点和需要选择 合适的投影方向和剖切位置， 以尽可能完整地表达建筑物的 构造和空间关系。
确定地面线和标高
根据建筑物的实际位置和高度 确定地面线和标高，以确保剖 面图的准确性和可靠性。
绘制建筑构造层次
按照建筑物的实际构造逐层绘 制剖面图，包括基础、墙体、 楼板、屋顶等部分。
关注细节
注意观察平面图的细节，如墙线的厚度、门 窗的位置和大小等。
注意比例尺
了解平面图的比例尺，以便更好地理解空间 大小和尺寸。
结合其他图纸
结合立面图、剖面图等其他图纸，更好地理 解建筑物的结构和功能。
建筑平面图的绘制方法
确定绘图比例
根据需要选择合适的绘图比例，如1:100或1:50 等。
添加门窗、楼梯、阳台等元素
06
建筑识图实践案例
住宅小区的建筑识图案例
建筑平面图的图示内容和识读方法(分析“平面图”文档)共8张PPT
楼层平面图所要表达的内容与 建底如池如池（地（ 如池楼（如池以法建 （如（建（楼建（建如池屋（如池楼底（当地筑层房等房等6下3房等梯3房等及等筑3房5筑3梯筑7筑房等顶4房等梯层4有下） ）） ） ） ） ） ） ）平 平 间 。 间 。 室 间 。 间 间 。 屋 。 平间 平 间 平 平 间 。 平 间 。 间 平 突 室读读 读读读读读读读面面布布平布上布顶面 布面上面面布面布上面出平底处必的外或画的层上梯4尺定 定定门定剖房房5图图置置面置行置的图 置图行图图置图置行图屋面层在再指地明出室窗方o段寸位 位位、位切屋屋的，、、图、的、管的 、的的的的、是、的，面图和轴 轴轴窗轴符的的平于画北面沟在外顶的倾被图又用用，用梯用道图 用图梯图图用在用梯又的，标线 线线及线号内内示叫途途要途段途、示 途示段示示途屋途段叫楼要面：出针上等下构的雨水高及 及及其及，部部斜内首、、表、被、烟内 、内被内内、顶、被首梯表、。图在底的一配可篷，编 编编他编了平平平容层房房示房水房囱容 房容水容容房的房水层间示折可 号号 号 构 号 解 面 面剖但基楼层台层件见等和平屋屋出屋平屋、和屋和平和和屋上屋平平、出剖知， ，，配，剖布布切应。本层平阶平和遮识面的的房的剖的上识 的识剖识识的方的剖面电房断房了 了了件了切置置断读图出出屋出断出人读 出读断读读出，出断图梯屋符、该楼相平面面设阳屋解 解解的解平和和方或入入建入，入口方 入方，方方入向入，或机建，线号按梯花同面图图施板的各 各各图各面外外法一口口筑口绘口等法 口法绘法法口下口绘一房筑绘总承 承承例承的部部投间图中中池，，，、层、、地、图、的、图、作、图层、地分长重 重重和重位设设图平走走下走时走位走时走的走时平水下影上中已未不以、如出、墙 墙墙编墙置施施面道道室道用道置道用道屋道用面箱室界时关行表表同，及散下入总、 、、号、和，，图、、的、、和、、顶、图间的444宽柱 柱柱，柱编了了555系的示达之室水一口不用。，楼楼平楼楼屋楼楼的楼，等平ooo、的 的的了的号解解倾倾倾表梯梯面梯梯面梯梯正梯表时面开位 位位解位及房房斜斜斜示等等形等等排等等投等示，形间置 置置它置投间间折折折底，，状，，水，，影，底屋状、。 。。们。影的的断断断层由由、由由方由由图由层顶、进的方分分线线线房于于各于于向于于。于房平各深位向布布分分分间底底房底底或底底底间面房和置；、、界界界的层层间层层坡层层层的图间构、用用。。。平直直的直直度直直直平要的配类途途面接接平接接、接接接面表平件型、、布连连面连连分连连连布达面的和数数置通通布通通水通通通置这布型数量量情室室置室室线室室室情些置号量及及况内内及内内、内内内况房及、等相相。外外楼外外女外外外。间楼定情互互，，梯，，儿，，，的梯位况关关所所布所所墙所所所平布尺。系系以以置以以、以以以面置寸。。在在等在在天在在在布等及底底情底底沟底底底置情楼层层况层层、层层层情况地平平。平平雨平平平况。面面面面面水面面面。的图 图 图 图 口 图 图 图标上上上上的上上上高还还还还位还还还。需需需需置需需需反反反反以反反反映映映映及映映映室室室室隔室室室外外外外热外外外的的的的层的的的台台台台、台台台阶阶阶阶屋阶阶阶、、、、面、、、坡坡坡坡防坡坡坡道道道道水道道道、、、、、、、、散散散散细散散散水水水水部水水水、、、、防、、、花花花花水花花花台台台台构台台台、、、、造、、、花花花花做花花花
建筑平面图识读技巧(图文并茂)
一、建筑平面图（一）建筑平面图的形成假想用一个水平的剖切平面沿房屋窗台以上的部位剖开，移去上部后向下投影所得的水平投影图,称为建筑平面图，如图51所示。
对多层楼房，原则上每一楼层均要绘制一个平面图，并在平面图下方注写图名（如底层平面图、二层平面图等）；若房屋某几层平面布置相同，可将其作为标准层,并在图样下方注写适用的楼层图名（如三、四、五层平面图）。
若房屋对称,可利用其对称性,在对称符号的两侧各画半个不同楼层平面图。
建筑平面图实质上是房屋各层的水平剖面图.平面图虽然是房屋的水平剖面图，但按习惯不必标注其剖切位置，也不称为剖面图。
（二）建筑平面图的作用主要反映房屋的平面形状、大小和房间布置，墙（或柱)的位置、厚度和材料，门窗的位置、开启方向等。
建筑平面图可作为施工放线，砌筑墙、柱，门窗安装和室内装修及编制预算的重要依据.（三）建筑平面图的图示内容及表示方法1、注写图名和绘图比例平面图常用1:50、1：100、1：200的比例绘制2、纵横定位轴线及编号,定位轴线是各构件在长宽方向的定位依据。
凡是承重的墙、柱,都必须标注定位轴线，并按顺序予以编号。
3、房屋的平面形状、内、外部尺寸和总尺寸4、房间的布置、用途及交通联系5、门窗的布置、数量及型号6、房屋的开间、进深、细部尺寸和室内外标高7、房屋细部构造和设备配置等情况8、底层平面图应注明剖面图的剖切位置，需用详图表达部位，应标注索引符号。
剖切位置及索引符号一般在底层平面图中应标注剖面图的剖切位置线和投影方向，并注出编号；凡套用标准图集或另有详图表示的构配件、节点，均需画出详图索引符号，以便对照阅读。
9、指北针一般在底层平面图的下侧要画出指北针符号,以表明房屋的朝向。
(四）有关图线、绘图比例、图例符号的规定被剖切到的墙体、柱用粗实线绘制；可见部分轮廓线、门扇、窗台的图例线用中粗实线绘制；较小的构配件图例线、尺寸线等用细实线绘制。
一般采用1：50、1：100、1：200 绘图平面图。
正确看平面图、立面图、剖面图
01建筑平面图1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。
2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。
3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。
1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。
由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。
2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。
未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。
点这 .免费下载施工技术资料门的开启线用细实线表示。
3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。
其中1：100使用最多。
1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。
2．表示出所有房间的名称及其门窗的位置、编号、与大小。
3．注出室内外的有关尺寸及室内楼地面的标高。
4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。
5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。
6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。
7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。
8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。
10．底层平面图左下方或右下方画出指北针。
11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。
（一）底层平面图的识读1．了解平面图的图名、比例。
总平面图识读
总平面图识读
建筑总平面图是拟建房屋所在基地一定范围内的水平投影图，主要反映拟建房屋、原有建筑物等的平面形状、位置和朝向，室外场地、道路、绿化等的布置，地形、地貌、标高以及与原有环境的关系和邻界情况等。
建筑总平面图也是拟建房屋定位、施工放线、土方施工以绘制水、电、暖等管线总平面图和施工总平面图的依据。
1．总平面图的图示内容
1)图名、比例。
由于总平面图所包括的区域面积较大，所以常采用l：500、1：1000、1：2000、1：5000等比例绘制，房屋只用外围轮廓线的水平投影表示。
2)应用图例来表明新建区、扩建区或改建区的总体布置，表明各建筑物和构筑物的位置，道路、广场、室外场地和绿化等的布置情况以及各建筑物的层数等。
在总平面图上一般应画上所采用的主要图例及其名称。
此外，对于标准中缺乏规定而需要自定的图例，必须在总平面图中绘制清楚，并注明其名称。
3)确定新建、改建或扩建工程的具体位置，一般根据原有房屋或道路来定位，并以米为单位标出定位尺寸。
当新建成片的建筑物和构筑物或较大的公共建筑或厂房时，往往用坐标来确定每一建筑物及道路转折点的位置；地形起伏较大的地区，还应画出地形等高线。
4)注明新建房屋底层室内地面和屋外整平地面的绝对标高和层
数(常用黑小圆点数表示层数)。
5)画上带有指北针的风向频率玫瑰图(即风玫瑰图)或指北针，表示该地区的常年风向频率和建筑物的朝向。
6）规划红线在城市建设的规划地形图上划分建筑用地和道路用地的界线，一般都以红色线条表示。
它是建造沿街房屋和地下管线时，决定位置的标准线，不能超越。
2．建筑总平面图识图举例某单位生活区的总平面布置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附有门窗表，列出门窗的编号、名称、尺寸、数量 及其所选标准图集的编号等内容。
了解到房屋内部各房间的分布、用途、数量及其相 互间的联系情况。
4、看平面图的各部分尺寸：平面图中标注的 尺寸分内部尺寸和外部尺寸。
（1）外部尺寸：一般标注三道尺寸。最外一
0c73f7e 西瓜影院
道尺寸为总尺寸，表示建筑物的总长、总宽，即从 一端外墙皮到另一端外墙皮的尺寸。中间一道尺寸 为定位尺寸，表示轴线尺寸，即房间的开间与进深 尺寸。最里一道为细部尺寸，表示各细部的位置及 大小，如外墙门窗的大小及与轴线的平面关系。
1、看图名、比例：从中了解平面图层次及图 例，绘制建筑平面图的比例有 1:50、 1:100、 1:200、 1:300，常用 1:100。
2、看图中定位轴线编号及其间距：从中了解 各承重构件的位置及房间的大小，以便于施工时定
位放线和查阅图纸。定位轴线的标注应符合“建筑 制图标准”的规定。
3、看房屋平面形状和内部墙的分隔情况：从 平面图的形状与总长、总宽尺寸，可计算出房屋的 用地面积，从图中墙的分隔情况和房间的名称，可
6、看门窗的位置、编号和数量
图中门窗除用图例画出外，还应注写门窗代号
和编号。门的代号通常用“M”表示，窗的代号通 常用“C”表示，并分别在代号后面写上编号，用 于区别门窗类型，统计门窗数量。对—些特殊用途 的门窗也有相应的符号进行表示，如 FM 代表防火 门、MM 代表密闭防护门、CM 代表窗连门。为便于 施工，一般情况下，在首页图上或在本平面图内，
开间：也叫面宽或面阔，指房间在建筑外立面 上占的宽度
进深：垂直于开间的房间深度尺寸叫进深。
（2）内部尺寸：用来标注内部门窗洞口和宽 度及位置、墙身厚度以及固定设备大小和位置等。
0c73f7e 楼地面标 高为相对标高，且是完成面的标高。一般在平面图 中地面或楼面有高度变化的位置都应标注标高。
