凌格风空压机原理与配件介绍(图文)
德国凌格风空压机说明书
德国凌格风(Linghein)螺杆式空压机产品说明书默认分类2007-07-24 11:33:32 阅读442 评论1 字号：大中小德国凌格风螺杆式空压机【德国凌格风(Linghein)螺杆式空压机产品说明书】一、前言感谢您使用凌格风动力型螺杆压缩机。
本使用说明书阐述了螺杆空气压缩机的正确使用方法，请用户在安装本设备前详细阅读本使用手册，如果对本使用手册有不了解之处，请与本公司或本公司的经销商联系。
以便能安全、经济地运行压缩机，并延长其工作寿命。
二、安全及注意事项1、本压缩机的操作人员应接受供应商或制造商的培训，包括工作原理，日常操作，日常保养，安全注意事项。
2、新机的调试应该由本公司或授权经销商认可的人员进行，同时用户的操作人员在现场培训。
3、供应电源必须专线，并配备空气开关、接地等安全装置。
4、压缩机的排气压力绝对不能超过铭牌所规定的压力，不经过制造商的同意，任何人都不能自行调整排气压力，否则后果与制造商无关。
5、压缩空气和电力在操作不当时，对人体会造成伤害乃至死亡。
所以压缩机在检修、保养期间必须停机，并将电源切断，然后在电源处放置明显的禁止合闸标志，以防其他人员合上电源。
另外，必须排放压缩机系统内所有的压缩气体，并等到压缩机冷却以后方能进行检修。
6、压缩机运行时，外箱板必须合上。
7、清洗机组和零部件时，严禁使用易燃、易爆、易挥发性、腐蚀性的清洗剂。
8、需定期检查停机保护系统、安全阀等装置。
应每年年检一次。
9、保养更换易损件时应特别注意：更换内置式油细分离器滤芯时必须保证密封垫片有良好导电性能，确保滤芯有良好接地（在两个垫片上钉上金属书钉、但不能影响垫片的密封性能）否则产生电火花危险。
10、机组附近应配备灭火器。
第一章收货与安装（一）收货1.1收到货品以后，收货前应检查外观有否损伤。
1.2打开包装箱，检查压缩机箱体内部有否缺陷或损伤。
1.3按包装箱清单清点收货内容有否缺少。
1.4有疑问应及时与供应商联络。
空压机原理及结构ppt课件
空压机原理及结构
第一章：原理 第二章：应用 第三章：常见故障
第四章：保养
设备部
1
Page 1
第一章 原理
1、概述：
螺杆式空气压缩机，通过电机 传动主机转动进行空气压缩，通 过喷油对压缩腔进行高温冷却和 润滑，压缩腔内压缩空气和润滑 油的混合气体经过两道粗、精分 离，将压缩空气中的机油分离出 来，得到相对较洁净的压缩空气。
9
Page 9
第一章 原理 3、空气压缩原理（图为气冷式-原理与水冷式同）：
10
Page 10
第一章 原理
1）、气路系统： （1）、系统运行流程 环境空气经由空气滤清器滤（A）除尘埃后，经卸荷阀（B）进入压缩
机主机（C）压缩室进行压缩，同时与喷入压缩腔内的润滑油混合，与油 混合的压缩空气经排气单向阀（D），进入油气分离器（E）进行油和气 的分离，经过分离后的压缩空气通过最小压力阀（F），后冷却器（G）， 自动梳水的水气分离器（H），然后由供气阀送入用户使用系统中。
油气分离器滤芯是由多层细密的玻璃纤维等材料组成，压缩空气中所含 的雾状油气经过后几乎可以被完全滤除，含油量可低于5ppm。正常情况 下可使用约4000H。
13
Page 13
第一章 原理
（2）、气路系统各组件功能： E、最小压力阀：
a.保证设备运行启动时优先建立起润滑所需的循环压力，确保机组的润 滑；
（空间）逐渐被减小，齿沟内空气逐渐被压缩，压力提高，即压缩过程。 而压缩的同时润滑油亦因压力差的作用而喷入压缩室内与空气混合。
8
Page 8
第一章 原理 3、空气压缩原理：
4）、排气过程： 当转子的啮合端面转到与机壳排气口相通时（此时，压缩气体的压力最
【精品】空压机各部件图文分析
资料内容仅供您学习参考，如有不当之处，请联系改正或者删除气动系统气路系统主要由空气过滤器、进气阀、主机、排气止回阀、油气分离器、最小压力阀、后冷却器、气水分离器、气管等组成。
空气过滤器进气阀止回阀空气过滤器空气过滤器的主要功能是滤除空气中灰尘，以避免压缩机啮合被过早地磨损，防止机油过滤器和油气分离器滤芯被堵塞。
1 / 13资料内容仅供您学习参考，如有不当之处，请联系改正或者删除进气阀在起动或减荷状态时，通过进气阀进入少量气体，以维持油气分离器的基本压力，使压缩机有适量的润滑油供应；另一作用是防止停机时,主机润滑油倒流到空气过滤器。
止回阀止回阀能防止停机时，油气分离器内的压缩空气倒流回主机体内造成螺杆反转,损坏主机。
3 / 13资料内容仅供您学习参考，如有不当之处，请联系改正或者删除最小压力阀冷却器最小压力阀最小压力阀位于油气分离器上方出口处，开启压力设定于0.40MPa左右，其功能为:当起动时优先建立润滑油所需的循环压力，确保机体的润滑。
4 / 13资料内容仅供您学习参考，如有不当之处，请联系改正或者删除当压力超过0。
40MPa时阀开启，可降低流过油气分离器的空气流速,除确保油气分离效果之外，并可保护油气分离器滤芯免因压差太大而受损。
防止空车泄放时系统压力回流。
冷却器水冷式冷却器对环境温度条件不太敏感,且较易控制排气温度，增设软化水处理设施,则冷却器易结垢而阻塞，必须特别注意，通常为管壳式。
5 / 13资料内容仅供您学习参考，如有不当之处，请联系改正或者删除风冷式冷却器，用冷却风扇将冷空气抽入或排出，通过冷却器冷却压缩空气。
风冷式的空压机对环境温度条件较敏感，选择放置场所,最好注意环境的通风条件，（参见现场条件），通常为翅片式.冷却器冷却器气水分离器安全阀放空阀气水分离器可除去因空气冷却后所冷凝出来的水分，及杂质等，压缩机运转时，应将6 / 13资料内容仅供您学习参考，如有不当之处，请联系改正或者删除气水分离器下方的排水阀略为开启至刚好使冷凝水流出，而不使空气较多的泄漏。
凌格风空压机日常保养维护(图文)
日常保养工具准备：劳工手套，螺丝刀，扳手，万用表，电流钳表，测温仪，T型套筒、链条扳手、摇表、黄油枪等1、每日或每次运转前：（1）检查油位①打开空压机门板②检视液位计指针是否在正常位置（2）周边设备准备，如送水送电，打开压缩机出口等（3）储气罐与后处理设备的排水2、每运转500小时：（1）空气滤芯取下清洁。
①确保空压机系统内的压力都已释放，与其它压力源已隔开，主电路上的开关已经断开，且已做好不准合闸的安全标识。
②打开空压机门板③打开空滤外壳取出空滤芯④用0.2MPa以下低压压缩空气由内向外吹干净（2）检视接头紧固螺栓及紧固电线端子螺丝。
3、运转500(磨合期到)小时：（1）第1、2点（2）新机使用后第一次更换润滑油。
①确保空压机系统内的压力都已释放，与其它压力源已隔开，主电路上的开关已经断开，且已做好不准合闸的安全标识。
②打开空压机门板③拿起合适的扳手拆除油气桶排油阀螺塞，接上放油管放到废油桶里打开排油阀门，按机头吻合方向用手盘动皮带轮或联轴器直至润滑油放干净④关闭排油阀门等待更换完油过滤器后打开加油口螺塞注入适量新的凌格风专用润滑油。
加油口排油口（3）新机使用后第一次更换油过滤器。
①确保空压机系统内的压力都已释放，与其它压力源已隔开，主电路上的开关已经断开，且已做好不准合闸的安全标识。
②打开空压机门板③做好拆卸油过滤器渗出油的接装准备④拿起合适的链条扳手，链条包围油过滤器后，链条卡位紧固地卡回链条扳手的卡槽（注意拆卸方向为顺时针，所以须注意链条扳手的安装方向），顺时针发力把油过滤器拆卸；⑤拆卸完毕。
安装新油过滤器：拆除油过滤器所有包装，检查油过滤器内部确保干净无异物，安装油过滤器前先将油过滤器注满油后，在油过滤器密封O型圈涂上薄薄的一层油，然后把油过滤器逆时针装上油过滤器座上，用链条扳手逆时针紧固即可。
4、每运转2000&4000小时或6个月（1）更换空滤芯（2）补充电机的润滑脂①确保空压机系统内的压力都已释放，与其它压力源已隔开，主电路上的开关已经断开，且已做好不准合闸的安全标识。
空压机工作原理及结构图解析
空压机工作原理及结构图解析
空压机是一种常用的工业设备，它通过压缩空气来实现各种工业生产过程中的
动力传递和气体增压。
本文将对空压机的工作原理和结构进行详细解析，帮助读者更好地了解空压机的工作机制。
空压机的工作原理主要包括吸气、压缩、排气和冷却四个过程。
首先，空气通
过进气口被吸入到空压机内部，然后经过压缩机构的作用，气体被压缩成高压气体，最后通过排气口排出。
在这个过程中，空压机需要不断地进行压缩和排气，以保证输出的气体压力和流量稳定。
同时，为了防止空气温度过高，空压机还需要进行冷却处理，确保设备的正常运行。
空压机的结构主要包括压缩机、冷却系统、控制系统和排气系统。
压缩机是空
压机的核心部件，它通过不断地运动来实现气体的压缩。
冷却系统主要用于降低空气温度，防止设备过热损坏。
控制系统则用于监控和调节空压机的运行状态，确保设备的安全和稳定运行。
排气系统则用于将压缩后的气体排出，以满足不同工艺过程的需求。
在实际工作中，空压机的选型和使用需要根据具体的工艺要求和气体压力流量
来进行合理选择。
同时，对空压机的维护和保养也是非常重要的，定期清洗和更换滤芯、润滑油等部件，可以有效延长设备的使用寿命，保证设备的正常运行。
总的来说，空压机是一种非常重要的工业设备，它在各种工业生产过程中都有
着广泛的应用。
通过对空压机的工作原理和结构进行详细解析，希望读者能够更好地理解空压机的工作机制，为实际工作中的选型和使用提供参考依据。
原理图螺杆空压机
原理图螺杆空压机
原理图螺杆空压机是一种常见的压缩空气设备，它通过旋转螺杆实现空气的压缩。
该设备主要由压缩机、气缸、冷却系统、润滑系统和控制系统组成。
压缩机是螺杆空压机的核心部件，它由主螺杆和副螺杆组成，通过旋转这两根螺杆来实现空气的吸入、压缩和排放。
工作过程中，空气从进气口进入压缩机，经过主螺杆和副螺杆的旋转，空气被逐渐压缩，同时体积减小。
在这个过程中，压缩腔的温度不断上升，因此需要进行冷却。
冷却系统会使压缩机内部的温度保持在较低的水平，以保证设备的运行稳定性和延长使用寿命。
润滑系统在螺杆空压机中起到重要的作用，它会对螺杆进行润滑，降低螺杆之间的摩擦，减少能量损耗。
润滑系统通常由润滑油箱、润滑油管路和润滑油滤清器等组成。
润滑油会在螺杆的工作部位形成一层薄膜，减少直接金属接触，有效降低磨损。
控制系统对螺杆空压机的运行进行监控和调节。
常见的控制方式有手动控制和自动控制两种。
手动控制需要人工操作来完成设备的启动、停止和调节;而自动控制则通过传感器和控制器
来实现设备的自动化控制，提高工作效率和稳定性。
总的来说，原理图螺杆空压机通过螺杆的旋转实现空气的压缩，同时通过冷却系统和润滑系统的合理设计，确保设备的正常运
行和延长使用寿命。
控制系统则对设备进行监控和调节，提高工作效率和稳定性。
空压机工作原理及结构图解析
空压机工作原理及结构图解析空压机（英文为：air compressor）是气源装置中的主体，它是将原动机（通常是电动机）的机械能转换成气体压力能的装置，是压缩空气的气压发生装置,是利用空气压缩原理制成超过大气压力的压缩空气的机械。
按照压缩空气的方式不同，空压机通常分为两大类，一类是容积式，另一类是动力式，又可按其结构的不同分为以下几种形式：一、空压机工作原理：当启动装置开启后，电动机进入正常运转，通过三角皮带轮带动压缩机曲轴，再通过连杆和十字头，使活塞在气缸内作往复直线运动。
当活塞由外止点向内止点开始移动时，气缸内侧活塞外侧处于低压状态，气体通过近期阀进入汽缸，当活塞由内止点向外止点移动时，进气阀关闭，气缸内的气体则被压缩而提高压力。
当压力超过排气阀外气体压力时，排气阀打开，开始排出压缩气体，当活塞到达外止点时排气完毕。
气体经过一级气缸压缩再经中间冷却器冷却后，进入二级缸，同样被压缩后进入储气罐，以备使用。
1、活塞式空压机的原理－－驱动机启动后，经三角胶带，带动压缩机曲轴旋转，通过曲柄杆机构转化为活塞在气缸内作往复运动。
当活塞由盖侧向轴运动时，气缸容积增大，缸内压力低于大气压力，外界空气经滤清器，吸气阀进入气缸；到达下止点后，活塞由轴侧向盖侧运动，吸气阀关闭，气缸容积逐渐变小，缸内空气被压缩，压力升高，当压力达到一定值时，排气阀被顶开，压缩空气经管路进入储气罐内，如此压缩机周而复始地工作，不断地向储气罐内输送压缩空气，使罐内压力逐渐增大，从而获得所需的压缩空气。
2、螺杆式单级压缩空压机工作原理是由一对相互平行齿合的阴阳转子（或称螺杆）在气缸内转动，使转子齿槽之间的空气不断地产生周期性的容积变化，空气则沿着转子轴线由吸入侧输送至输出侧，实现螺杆式空压机的吸气、压缩和排气的全过程。
空压机的进气口和出气口分别位于壳体的两端，阴转子的槽与阳转子的齿被主电机驱动而旋转。
由电动机直接驱动压缩机，使曲轴产生旋转运动，带动连杆使活塞产生往复运动，引起气缸容积变化。
凌格风空压机日常保养维护(图文)
日常保养工具准备：劳工手套，螺丝刀，扳手，万用表，电流钳表，测温仪，T型套筒、链条扳手、摇表、黄油枪等1、每日或每次运转前：（1）检查油位①打开空压机门板②检视液位计指针是否在正常位置（2）周边设备准备，如送水送电，打开压缩机出口等（3）储气罐与后处理设备的排水2、每运转500小时：（1）空气滤芯取下清洁。
①确保空压机系统内的压力都已释放，与其它压力源已隔开，主电路上的开关已经断开，且已做好不准合闸的安全标识。
②打开空压机门板③打开空滤外壳取出空滤芯④用0.2MPa以下低压压缩空气由内向外吹干净（2）检视接头紧固螺栓及紧固电线端子螺丝。
3、运转500(磨合期到)小时：（3）新机使用后第一次更换油过滤器。
①确保空压机系统内的压力都已释放，与其它压力源已隔开，已做好不准合闸的安全标识。
②打开空压机门板③做好拆卸油过滤器渗出油的接装准备④拿起合适的链条扳手，链条包围油过滤器后，链条卡位紧固地卡回链条扳手的卡槽（2）补充电机的润滑脂①确保空压机系统内的压力都已释放，与其它压力源已隔开，主电路上的开关已经断开，且已做好不准合闸的安全标识。
②打开空压机门板③拿起已注满润滑脂的黄油枪找到电机前、后注油口泵入适量的润滑脂即可。
（3）更换润滑油（4）更换油过滤器（5A）外置油分机型每2000小时更换油分①确保空压机系统内的压力都已释放，与其它压力源已隔开，主电路上的开关已经断开，且已做好不准合闸的安全标识。
②打开空压机门板③拿起合适的链条扳手，链条包围油分离器后，链条卡位紧固地卡回链条扳手的卡槽（注意拆卸方向为逆时针所以须注意链条扳手的安装方向），逆时针发力把油分离器拆卸；⑤拆卸完毕，安装新油过滤器：拆除油过滤器所有包装，检查油过滤器内部确保干净无异物，安装油分离器前在油分离器密封O型圈涂上薄薄的一层油，然后把油分离器顺时针装上油分离器座上，用链条扳手顺时针紧固即可。
（5B）内置油分机型每4000小时更换油分①确保空压机系统内的压力都已释放，与其它压力源已隔开，主电路上的开关已经断开，且已做好不准合闸的安全标识。
空压机结构及工作原理
空压机结构及工作原理空压机是一种常见的工业设备，用于将空气压缩成高压气体，以供其他设备或工艺使用。
本文将详细介绍空压机的结构和工作原理。
一、空压机的结构1. 压缩机部分：压缩机是空压机的核心部件，用于将空气压缩。
常见的压缩机类型包括活塞式压缩机、螺杆式压缩机和离心式压缩机。
活塞式压缩机通过活塞的上下运动将空气压缩，螺杆式压缩机通过两个螺杆的旋转将空气压缩，离心式压缩机则通过离心力将空气压缩。
2. 驱动装置：驱动装置用于提供动力给压缩机，使其正常运转。
常见的驱动装置包括电动机和内燃机。
电动机广泛应用于工业领域，而内燃机主要用于一些特殊场合或无电源的地方。
3. 冷却系统：空压机在运行过程中会产生大量热量，冷却系统用于将这些热量散发出去，保持机器的正常运行温度。
常见的冷却方式包括风冷和水冷，其中风冷通过风扇将热量散发到周围空气中，水冷则通过水循环将热量带走。
4. 油系统：空压机的部分结构需要润滑油来减少摩擦和磨损，保证机器的正常运转。
油系统包括油箱、油泵、油滤器等组成，通过循环将润滑油送到需要的部位。
5. 控制系统：控制系统用于监测和控制空压机的运行状态，保证其安全和高效运行。
常见的控制系统包括压力开关、温度开关、电气控制器等。
二、空压机的工作原理空压机的工作原理基于压缩空气的物理特性和热力学原理。
下面将详细介绍空压机的工作过程。
1. 吸气过程：空压机的吸气过程是将周围的空气吸入压缩机中。
在活塞式压缩机中，活塞向下运动，使气缸内的压力降低，空气通过进气阀进入气缸。
在螺杆式和离心式压缩机中，空气通过进气口进入螺杆或离心轮。
2. 压缩过程：在压缩机中，吸入的空气被压缩成高压气体。
在活塞式压缩机中，活塞向上运动，使气缸内的空气被压缩。
在螺杆式压缩机中，两个螺杆的旋转将空气逐渐压缩。
在离心式压缩机中，离心轮的旋转将空气向外推进，同时增加了空气的压力。
3. 排气过程：压缩后的高压气体通过排气阀排出空压机。
在活塞式压缩机中，活塞向上运动，使气缸内的压力增加，当压力超过排气阀的开启压力时，排气阀打开，气体排出。
凌格风培训资料
螺杆空气压缩机工作原理，结构与各部件介绍 螺杆式空气压缩机的系统概述 螺杆式空气压缩机的安装注意事项 螺杆式空气压缩机的基本操作 螺杆式空气压缩机的故障分析与排除
第二部分：空气处理设备
冷冻式干燥机的结构及运行原理
储气罐的介绍 空气洁净器的介绍
水冷配置表
型号 L55 L75 L90 L110 冷却塔配搭 12T/H 15T/H 20T/H 22T/H 型号 L160 L220 L250 冷却塔配搭 33T/H 42T/H 50T/H
调试前操作
用手推动皮带轮（或联轴器），手感电机和主机是否被卡 住， 松开运输固定螺栓。 检查润滑油位置 接上电源线和接地线 送电 按开机键，马上按 “紧急停止” 按钮 定期排放油气桶内的冷凝水。
螺杆式压缩机的优点
运行平稳、可靠性高
效率高
压缩空气压力稳定
寿命长
空气品质高
凌格风空压机
螺杆空气压缩机工作原理
螺杆压缩机压缩原理
吸气过程 封闭及输送过程 压缩气体与喷油过程 排气过程
电路，主机维修介绍
螺杆空压机工作原理
电路原理
L55-200KW分体电路图:
安装场地
选择在室内，不要安装在粉尘较多的地方。 避开易燃易爆易挥发物质。
尽可能放置在气温低，必要时安装吸风管，切勿阻塞空气 进口，且尽量减少进口空气的水分。 环境温度最高不能超过40℃，最低不低于0℃ 。 预留2米以上的操作维修空间。 通风散热良好。
电气配置要求
电源线直径的选择 单独使用一套电力系统 必须有电气接地装置 实际使用电压与额定电压不应相差5%，三相不平衡电流最 大不应超过8%
凌格风L37介绍(3)
致：辽宁盼盼天津恒吉压缩机技术有限公司螺杆式空气压缩机方案说明凌格风公司简介广州灵格压缩机制造有限公司是致力于压缩空气整体解决方案的专业公司，生产L系列微油螺杆空压机、OF系列100%无油空气螺杆压缩机、LVSD变频螺杆空压机、OC系列车载恶劣工况螺杆压缩机、HRS热能利用节能型、ON制氮制氧配套系列、EC工程配套系列空压机和各种特制配套压缩机。
这些产品满足了几乎所有行业的要求。
作为中国最大规模的空气压缩机制造厂商之一，我们首批获得螺杆式空气压缩机制造许可证，通过ISO9001质量体系认证。
我们优先考虑品质，保证所有是世界核心产品和技术来自德国。
为了让客户获得优质服务，我们在中国绝大多数中心城市设立了服务代理商，这些措施的唯一目的是确保客户选择“凌格风”产品的正确性！中国成千上万客户肯定：“凌格风”是全球最具性价比的空压机！凌格风螺杆式空压机进口配件清单青藏铁路指定供应商凌格风压缩机随第一列火车开进西藏!从2006年7月起，当您坐火车去西藏旅行，不仅可以欣赏到沿途美丽的风光，同时也可以呼吸到“凌格风“为您带来充足氧气的空气。
部分使用现场图片凌格风螺杆式压缩机广泛用于：食品、医疗、钢铁、机加、化工、化妆品、纺织、电子、制药、塑料、家具、陶瓷、玻璃、汽车等各行行业，使用情况良好，受到用户的一致好评。
我们服务的客户其他如：北京四环制药沈阳新松机器人汉维能源集团大庆乳品厂东风-雪铁龙汽车四平红嘴集团广州本田汽车继嘉亚麻集团伊利乳业珠海华丰食品吉林化工集团青藏铁路ARROW陶瓷大自然木业太原钢铁集团大庆采油厂华南理工大学北京核能发电……….技术参数设备型号： L37D排气量： 6.1m3/min排气压力： 0.75∽0.85Mpa噪音： 71dB(A)排气温度：比环境温度高8-10℃排气含油量： <3ppm进气压力（绝对压力）: 1bar进气温度： 0-42℃冷却方式：风冷传动方式： 1：1直联驱动机组外形尺寸： 1500×950×1200mm 机组重量： 860Kg排气口尺寸： G11/2”形式：鼠笼式异步电动机电源参数： 37Kw/380V//50Hz 绝缘等级： F级防护等级： IP54启动方式： Y/△服务承诺一、服务理念：服务是一种态度，对人对己负责任的态度；服务是一种心情，让人让己愉悦的心情；服务是一种手段，让人让己发展的手段。
空压机结构及工作原理
空压机结构及工作原理空压机是一种常见的工业设备，广泛应用于各个行业中。
它的主要作用是将空气压缩，并将其储存起来，以便在需要时释放出来。
本文将详细介绍空压机的结构和工作原理。
一、空压机的结构1.1 压缩机压缩机是空压机的核心部件，它负责将空气压缩成高压气体。
压缩机的结构一般包括气缸、活塞、曲轴、连杆等部件。
当活塞向下运动时，气体被吸入气缸，然后活塞向上运动时，气体被压缩，从而提高了气体的压力。
1.2 储气罐储气罐是空压机的一个重要组成部分，它用于储存被压缩的气体。
储气罐通常由钢材制成，具有较高的强度和密封性。
在压缩机将气体压缩后，气体会进入储气罐，并在其中储存起来。
当需要释放气体时，可以通过控制阀门来调节气体的流动。
1.3 控制系统空压机的控制系统用于监测和控制空压机的工作状态。
控制系统通常包括压力传感器、温度传感器、电子控制器等设备。
通过监测气体的压力和温度，控制系统可以实时调节压缩机的工作状态，以保证空压机的安全运行。
二、空压机的工作原理2.1 压缩过程空压机的工作原理是通过压缩过程将气体压缩成高压气体。
在压缩过程中，气体会受到外界的压力作用，使其体积减小，从而提高了气体的压力。
压缩过程一般分为吸气、压缩和排气三个阶段。
2.2 储气过程储气过程是指将被压缩的气体储存起来，以备需要时释放。
在储气过程中，被压缩的气体会进入储气罐，并在其中储存起来。
储气罐具有一定的容积，可以储存大量的气体。
当需要释放气体时，可以通过控制阀门来调节气体的流动。
2.3 控制过程空压机的控制过程是通过控制系统来监测和控制空压机的工作状态。
控制系统可以实时监测气体的压力和温度，并根据设定的参数来调节压缩机的工作状态。
通过控制过程，可以保证空压机的安全运行，并提高其工作效率。
三、空压机的优势3.1 高效节能空压机在压缩过程中可以将气体压缩成高压气体，从而减少了气体的体积，提高了气体的储存密度。
这样可以节省储气罐的空间，并减少了气体的泄漏。
《空压机工作原理》课件
油气混合
检查润滑系统是否正常，更换或添加润滑油。
3
过载故障
检查负载系统是否正常，调整负载或其它设备。
应用领域和市场前景
空压机具有广泛的应用领域，如：汽车制造、电子、文字印刷、冶金、环保、 造纸等。随着工业生产的发展，空压机市场前景广阔，越来越多的企业开始 重视其作用。
总结和展望
通过本课程对空压机工作原理的介绍，相信您已经对于这种机器有了更深刻 的认识。继续了解空压机的应用和维护，可以更好地帮助您的企业发展。
ห้องสมุดไป่ตู้
空压机的工作原理
压缩过程
通过活塞往返运动或转子高速旋转 的方式增加空气压力和温度。
排气过程
润滑与冷却
将高压高温的压缩空气排出压缩机， 给压缩机各部件提供充足的润滑和
进入空气贮存器或加工设备。
冷却，保证机器的高效运转。
常见的空压机故障及解决方案
1
空气泄漏
检查压缩机密封性，更换密封件或涂覆密封剂。
2
《空压机工作原理》PPT 课件
掌握一台空压机的工作原理，对于机器的使用、维护以及故障排除都具有重 要意义。本课程将依次介绍空压机的各种工作原理，为您深入了解机器提供 必要知识。
什么是空压机？
定义
空气压缩机的简称，是一种将自然界的空气吸入，通过机器使之压缩增大到一定压差的动力 机械。
分类
根据压缩介质可分为空气压缩机和氧气压缩机；根据压缩方式可分为容积式空气压缩机和动 力式空气压缩机。
空压机结构及工作原理
空压机结构及工作原理嘿，朋友们！今天咱来聊聊空压机这玩意儿。
你说这空压机啊，就像是一个大力士，默默工作却又超级重要。
你看啊，空压机的结构其实就像我们人的身体一样，有各种“器官”协同工作呢。
首先就是那个“心脏”——机头，它可是核心部件啊，就像人的心脏一样，不停地跳动，把空气压缩起来。
还有那些气管啊、储气罐啊，就像是血管和肚子，负责输送和储存压缩后的空气。
这空压机工作起来可有意思啦！就好比我们吸气呼气一样，它把空气吸进来，然后用力一“憋”，嘿，空气就被压缩啦！这压缩的过程可不简单啊，得靠机头使劲儿干活。
它就像个勤劳的小蜜蜂，嗡嗡地转个不停，把空气变得紧紧的。
那这压缩后的空气有啥用呢？用处可大啦！就像我们生活中离不开水一样，很多地方都需要这压缩空气呢。
比如给汽车轮胎打气，让它们鼓鼓的，能在路上跑得稳稳的。
还有工厂里的各种机器，也得靠这压缩空气来帮忙呢，没有它，那些机器可就没法好好工作啦。
你说这空压机是不是很神奇？它平时不声不响地待在那里，可一旦需要它，它就会全力以赴地工作。
就像我们身边那些默默付出的朋友一样，关键时刻总能帮上大忙。
想象一下，如果没有空压机，那我们的生活得变成啥样啊？汽车轮胎瘪瘪的，工厂里的机器也都罢工啦，那可不得了！所以啊，可别小看了这小小的空压机，它可是大功臣呢！咱再来说说空压机的维护吧，这就跟我们保养身体一样重要。
你得定期给它检查检查，看看有没有啥毛病。
就像我们要定期体检一样，早发现问题早解决嘛。
要是不保养好，它万一哪天“生病”了，那可就麻烦啦。
而且啊，不同类型的空压机就像不同性格的人一样，各有各的特点。
有的力气大，有的声音小，有的更节能。
你得根据自己的需求来选择适合的空压机。
总之呢，空压机这东西虽然看起来不起眼，但在我们的生活和工作中却发挥着重要的作用。
它就像一个默默奉献的幕后英雄，为我们的生活保驾护航。
所以啊，我们可得好好对待它，让它能一直健康地工作下去！这就是空压机，一个神奇又重要的存在！你现在是不是对它有了更深的了解呢？。
空压机原理及结构图
空压机原理及结构图空压机是一种能够将空气压缩成高压气体的机械设备，其应用广泛，包括工业生产、制造业、建筑业等领域。
空压机的原理及结构图对于了解其工作原理和构成部分具有重要意义。
空压机的原理主要包括气体压缩原理和工作循环原理。
在气体压缩原理方面，空压机通过机械装置将大量空气吸入，然后通过压缩装置将空气压缩成高压气体。
这一过程中，空气的体积减小，密度增大，压力也随之增加。
而在工作循环原理方面，空压机通过连续的吸气、压缩、排气等工作循环，实现对空气的持续压缩，从而满足不同领域对高压气体的需求。
空压机的结构主要包括压缩机、动力机、冷却系统、控制系统等组成部分。
其中，压缩机是空压机的核心部件，其主要功能是将空气进行压缩。
动力机则提供动力支持，驱动压缩机的工作。
冷却系统则用于降低压缩机工作时产生的热量，保证设备正常运行。
控制系统则对整个空压机的工作进行监控和调节，确保其安全、稳定、高效运行。
在压缩机的结构中，主要包括气缸、曲轴、连杆、阀门等部件。
气缸是进行气体压缩的重要部件，其内部通过活塞来实现对气体的压缩。
曲轴则将动力机提供的旋转运动转化为往复运动，驱动气缸进行工作。
而连杆则连接曲轴和活塞，实现动力的传递。
同时，阀门的开闭控制则对气体的吸入和排出进行调节，保证压缩机的正常工作。
通过以上对空压机原理及结构图的介绍，我们可以更好地理解空压机的工作原理和组成部分。
在实际应用中，空压机的性能和稳定性对生产效率和产品质量具有重要影响，因此对空压机的原理和结构有深入的了解，对于提高设备的运行效率和保障生产的顺利进行具有重要意义。
同时，不断推进空压机技术的创新和发展，也将为各行各业的发展提供更加可靠、高效的气体压缩解决方案。
空压机结构及工作原理
空压机结构及工作原理空压机是一种能够将气体压缩成高压气体的设备。
它的主要结构包括压缩机、发动机和控制系统。
压缩机是空压机的核心部件，负责将气体进行压缩。
目前常见的压缩机种类有活塞式压缩机、螺杆式压缩机和离心式压缩机。
活塞式压缩机的工作原理是通过活塞在气缸内往复运动实现气体的压缩。
气缸内有两个阀门，一个是吸气阀门，一个是排气阀门。
当活塞向下运动时，吸气阀门打开，气体进入气缸；当活塞向上运动时，吸气阀门关闭，排气阀门打开，将气体排出。
螺杆式压缩机则是通过两个螺杆的搭配运动将气体进行压缩。
其中一个螺杆称为动螺杆，另一个螺杆称为定螺杆。
当两个螺杆运动时，气体被螺杆的螺纹槽压缩。
离心式压缩机则是通过离心力将气体压缩。
气体从压缩机的吸入口进入离心式转子，随着转子的高速旋转，气体由于离心力的作用压缩，然后被排出。
控制系统是空压机的控制中枢，负责监测和控制空压机的运行状态。
它通常由电气控制部分和仪表控制部分组成。
电气控制部分可以根据输入的信号控制压缩机的运行状态，如启动、停止、卸载等；仪表控制部分则用来监测和显示空压机的运行参数，如压力、温度、电流等。
空压机的工作原理是将气体进行压缩，提高气体的压力和温度。
当气体被压缩时，空气分子之间的间距变小，分子的平均自由程也变短，从而使气体的压力和温度升高。
通过压缩，气体可以储存更多的能量，并且可以方便地进行运输和使用。
空压机的应用十分广泛，常用于工业生产中的气动设备、制氮设备、制气设备等。
空压机的性能指标包括排气量、压力、效率和噪音等。
在选择空压机时，需要根据实际需要的气体压力和流量进行合理的选择，以确保满足生产和使用的需求。
凌格风空压机开机调试(图文)
螺杆式空压机新机调试广州凌格风压缩机有限公司一．调试所需工具：劳工手套，螺丝刀，扳手，万用表，电流钳表，测温仪，T型套筒二．安装场地1.安装场地应选择在室内，不要安装在粉尘较多的地方。
2.场地应避开周边的易燃易爆易挥发物质，例如油漆的稀释剂等，否则将引发大火或爆炸。
3.场地应尽可能放置在气温低且干净的地方，必要时安装吸风管，切勿阻塞空气进口，且尽量减少进口空气的水分。
4.场地的环境温度最高不能超过40℃，最低不低于0℃。
5.压缩机的周边应预留2米以上的操作维修空间。
6.风冷型压缩机的排风量较大而且风较热，所以其排风必须排出场地以防场地温度过高，同时排出的风应要有新风的补充。
排风一般可用排风罩导出，如果排风罩的距离太长，则在排风口加装相同排风量且风向相一致的风机。
7.不建议仅在墙上安装排风机，这样压缩机散热效果差，还会导致高温现象。
三．安装电源的要求：1.380v/50hz/3相是基本的要求，但也允许有一定范围内的波动，电压最好是360v-400v。
关键是在于启动时的电压与启动中和启动后的电压偏差没有很大。
核心要求是：未开机时的电压，开机瞬间的电压，开机后30秒内的电压，这三者间的数值不能相差悬殊。
单独使用一套电力系统，尤其要避免与其它不同电力消耗并联使用，并联使用时，可能会因过大的电压降或者三相电流不平衡形成空压机过载，使保护装置动作，影响其它电气设置的使用，而且此现象会随着空压机功率的增大变得更为明显。
因此根据以上两个要求，检查电压，电源线和空气开关是否符合要求。
如果客户电压不稳定，偏高或者偏低请在调试报告上登记说明，并告知客户。
四．空压机与后处理设备的连接：1.配管：出口管径有多大，就配多大的连接管，最小不能低于压缩机排出管路的直径，设备连接的距离尽量短，弯头尽量少，这样做的目的是减少压力降。
尽量使用金属管，不用软管，因为使用软管老化后，不安全，确保排气阀上无附加外力，连接管无附加应力。
气管连接排气口时要有1-3度的向下倾斜，这样有利于水油杂质的排放。

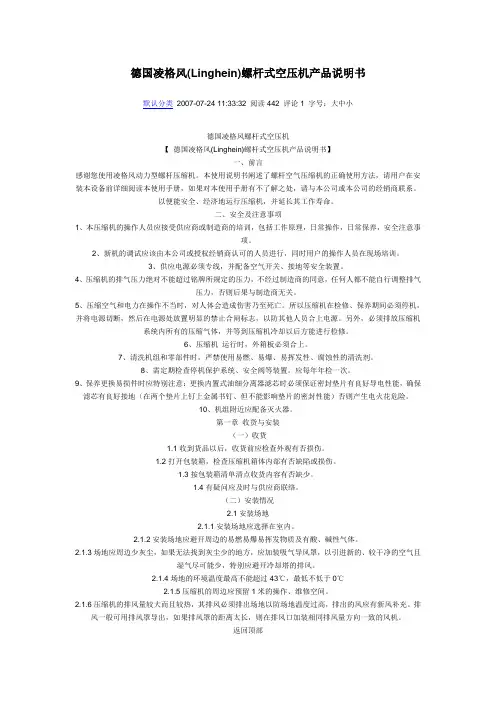

德国凌格风空压机说明书
德国凌格风(Linghein)螺杆式空压机产品说明书默认分类2007-07-24 11:33:32 阅读442 评论1 字号：大中小德国凌格风螺杆式空压机【德国凌格风(Linghein)螺杆式空压机产品说明书】一、前言感谢您使用凌格风动力型螺杆压缩机。
本使用说明书阐述了螺杆空气压缩机的正确使用方法，请用户在安装本设备前详细阅读本使用手册，如果对本使用手册有不了解之处，请与本公司或本公司的经销商联系。
以便能安全、经济地运行压缩机，并延长其工作寿命。
二、安全及注意事项1、本压缩机的操作人员应接受供应商或制造商的培训，包括工作原理，日常操作，日常保养，安全注意事项。
2、新机的调试应该由本公司或授权经销商认可的人员进行，同时用户的操作人员在现场培训。
3、供应电源必须专线，并配备空气开关、接地等安全装置。
4、压缩机的排气压力绝对不能超过铭牌所规定的压力，不经过制造商的同意，任何人都不能自行调整排气压力，否则后果与制造商无关。
5、压缩空气和电力在操作不当时，对人体会造成伤害乃至死亡。
所以压缩机在检修、保养期间必须停机，并将电源切断，然后在电源处放置明显的禁止合闸标志，以防其他人员合上电源。
另外，必须排放压缩机系统内所有的压缩气体，并等到压缩机冷却以后方能进行检修。
6、压缩机运行时，外箱板必须合上。
7、清洗机组和零部件时，严禁使用易燃、易爆、易挥发性、腐蚀性的清洗剂。
8、需定期检查停机保护系统、安全阀等装置。
应每年年检一次。
9、保养更换易损件时应特别注意：更换内置式油细分离器滤芯时必须保证密封垫片有良好导电性能，确保滤芯有良好接地（在两个垫片上钉上金属书钉、但不能影响垫片的密封性能）否则产生电火花危险。
10、机组附近应配备灭火器。
第一章收货与安装（一）收货1.1收到货品以后，收货前应检查外观有否损伤。
1.2打开包装箱，检查压缩机箱体内部有否缺陷或损伤。
1.3按包装箱清单清点收货内容有否缺少。
1.4有疑问应及时与供应商联络。
凌格风空压机参数
凌格风空压机参数一、凌格风空压机的功率参数凌格风空压机是一种高效节能的空气压缩设备，其功率参数是评估其性能和工作能力的重要指标之一。
通常使用的参数有功率、电压和频率。
1. 功率：凌格风空压机的功率指的是其输出的压缩空气功率，通常以千瓦（kW）为单位。
功率越大，表示空压机的输出能力越强大，适用于更大的工业生产需求。
2. 电压：凌格风空压机的电压是指其工作时所需的电源电压，常见的电压有220V、380V等。
不同的电压适用于不同的工作环境和电力供应条件。
3. 频率：凌格风空压机的频率指的是其工作时所需的电源频率，常见的频率有50Hz、60Hz等。
频率的选择应考虑到当地电网供电频率以及设备的额定工作频率。
二、凌格风空压机的压力参数凌格风空压机的压力参数是指其能够提供的压缩空气的压力大小，通常以巴（bar）为单位。
压力参数的选择应根据不同工业应用的需求来确定。
1. 工作压力：凌格风空压机的工作压力是指其正常运行时所提供的空气压力，可以根据生产工艺的需求进行调整。
不同的工艺可能需要不同的工作压力，例如，低压工艺一般需要2-5bar的压力，而高压工艺可能需要10-15bar的压力。
2. 最大压力：凌格风空压机的最大压力是指其能够达到的最高压力，一般用于特殊工艺或应急情况。
最大压力是空压机的安全性能指标之一，应根据设备的额定压力和使用环境来选择。
三、凌格风空压机的流量参数凌格风空压机的流量参数是指其单位时间内产生的压缩空气量，通常以立方米每分钟（m³/min）为单位。
流量参数的选择应根据不同工业应用的需求来确定。
1. 标准流量：凌格风空压机的标准流量是指在标准工况下（一般为20℃、1大气压）下的空气流量。
标准流量是空压机性能测试的重要参数之一，用于评估其工作能力。
2. 实际流量：凌格风空压机的实际流量是指在实际工作环境下的压缩空气流量。
实际流量受到温度、湿度、压力损失等因素的影响，因此与标准流量可能存在一定差异。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
㈠空压机原理
1.空气系统流程：
空气经过空气滤清器过滤后，从进气阀入压缩室，并与润滑油一起排入油气桶，经过油气分离器分离，再经过最小压力阀、冷却器最后进入使用系统。
2.油系统流程：
压缩室排出的气、油混合物进入油气桶进行粗分离，分离后的润滑油经过油温控制阀、冷却器、油过滤器再进入压缩机。
㈡主要结构介绍
1.空气过滤器：
用于过滤压缩机吸进空气的过滤装置，其主要功能是过滤空气中的尘埃和杂质，堵塞的过滤器会导致更高的压力比和温度，降低能量和效率。
2.进气阀：
通过进气阀阀门动作来做空载运行和全载运行；压缩机起动时进气阀阀门关闭，确保不带负荷起动；当压缩机负荷运行时，由电磁阀通路过来的气体进入进气阀，使阀门全开，以达到
全负荷运行；当压力达到压力设置值时，电磁阀动作，泄放压力，进气阀阀门关闭，形成空载运行；进气阀维护不良会导致进气性能降低、浪费能量和导致压缩空气中含油
3.控制电磁阀：
当工作压力达到设置值时，控制电磁阀开关动作，控制进气阀阀门关闭。
4.油过滤器：
用于过滤润滑油中的劣化物、金属微粒等杂质；保证进入压缩机的润滑油不受污染，以免影响压缩机寿命；油过滤器故障会导致缺油和高温，或者被污染的油进入润滑系统
5.油细分离器：
把油气桶粗分后的压缩空气中所含雾状的油气分离；油气分离器故障会导致油分芯吸瘪或者大量油被带入压缩空气和最终用户的流程中
6.最小压力阀：
其主要功能是使油气桶压力大约保持在0.3Mpa范围内，在空载运行时，确保系统供油正常；阀件故障会导致加载困难，造成低油压，导致转子之间的润滑密封失效。
它也会导致管网空气倒流
7.油温控制阀：
其功能是使排气温度维持在压力露点温度上；当润滑油温度较低时，在油温控制阀的作用下，润滑油不经过冷却器。
当润滑油温度达到设定温度时，在油温控制阀的作用下，润滑油经过冷却后再进入压缩机；阀件故障会导致油冷却器旁通以及随后的高油温、润滑油氧化和高温跳机
8.回油单向阀：
压缩机压缩出的油气混合首先在油气桶通过初步分离，因于油的重量大于空气，固油气混合体中大部分的油通过离心力而落到油气桶，而含有少量油的压缩空气经油细分离器再次分离，此时油细分离器所分离出的润滑油将落到油细分离器的底部，通过内压的作用，将这部分油直接引入到压缩机润滑，而该油管上有一单向阀，它的作用就是将油细分离器的油顺利回收到压缩机而不让压缩机的油倒流到油细分离器。
9.冷却器：
使压缩后的油和压缩空气的温度在冷却器作热交换，达到冷却效果，使压缩机在最佳状态下运行。
10.急停按钮：
只有当机组在运行过程中出现异常情况时，才可紧急停机，按下急停按钮（JT）后，所有控制电源全部断开。
11.微电脑控制器：
①自动控制空压机：
微电脑控制器根据相关的可编程序设定参数值，通过对空压机的自动加载、卸载，使供气管道压力保持在设定的范围内；为降低能耗，当供气管道压力超出设定范围时，微电脑控制器将自动控制空压机卸载运行或自动停机，当供气管道压力降至一定值时，再令空压机自动加载或重新起动运行空压机。
②安全保护：
⑴电动机的保护：对电动机短路、堵转、过载、缺相、三相不平衡保护；
⑵主机超温：当温度达到设定温度时报警停机；
⑶电压过高过低保护：控制器检测电压高于设置值或低于设置值时，空压机停机保护，报
电压过高或过低；
⑷防逆转保护：当接入空压机的主电源进线相序与空压机设置不一样时，显示屏幕显示错
相故障，控制器不能起动电机，此时得关闭主进线电源之后，交换任意两相主电源进线即可。
⑸预警提示：耗材的使用时间到所设定参数时。
微电脑控制器显示相关的预警信息；排气
温度超过设定的高温又未达到高温故障停机温度时，会排气高温预警。
12.控制面板：
空气压缩机控制面板是连通整个空压机的，那么其作用就是告诉你空压机的运行状态。
在空压机发生故障时也会通过控制面板提示您故障原因。
空压机的控制面板的确功能非常的强大哟，那么在使用空压机时对于面板的操作也是可以控制的，比如开机关机需要通过控制面板进行操作，调整相关报警时间需要通过其操作！。
