GK2200智能液位监控仪使用说明书
KHS液位检测简易操作说明
液位检测操作说明前言本机可检测液位、高歪盖、断环等多个关键值多个瓶型的快速检测，具有响应速度快、精度高、易操作、易维护等优点。
为简要说明此机操作方法，特制作此文档，仅供内部参考使用，本文档不能替代操作手册使用，详细信息请参考操作手册。
一、一般安全说明1、信号灯2、开始界面（1）设备名称、瓶型、当前时间（2）当前设备状态、故障报警栏、故障复位栏（3）当前屏标题、生产速度、登录用户（4）退出按钮（5）用户登录按钮（6）帮助按钮（7）功能开关按钮（8）瓶型选择按钮（9）故障信息（10）生产统计（11）效率统计（12）语言选择按钮（13）诊断按钮3、登录界面选择相应权限的用户名，键入密码后进入登录界面如用户QC ：密码1 。
用户operator 密码0 等等4、功能开关按钮绿对勾表示相应功能激活。
红叉表示相应功能未激活。
备注：相关功能未激活可导致不良品不被剔除，此功能慎用。
5、瓶型选择选中瓶型选择按钮，在列表中选择双击相应瓶型，载入初始化完成后进入工作站高度调整页面，如下：分别选中FLC-HF、TSI、CCI调整当前值与系统载入参考值一致。
调整方法：向右旋转高度调节释放钥匙开关同时按下操作面板参考值调整按钮自动调整高度。
（注意：HF宽度应手动调整至相应值）6、故障信息以上分别为时间、类型、名称、当前用户名7、生产统计（1）主计数器显示（2）分别计数统计（3）总数（4）合格品数（5）不良品数（6）清零（7）合格率/不良率（8）冻结统计数据（9）详细统计（10）服务统计开关8、效率统计（参考图）（1）额定速度显示（2）额定速度% （3）生产进度（4）暂停键（5）删去生产数据（6）保存生产数据（7）放大/缩小键（8）左右移动按键9、诊断按键（1）激活：显示所有数据。
未激活：仅显示结果。
（2）选择检测（3）显示合格品（4）显示不良品（5）显示在关键1/2范围的容器数据（6）显示合格品或不良品（7）诊断详情（8）保存当前7个对象的详细信息（9）移除当前数据10、诊断详情（1）实时更新（2）对象测量详情（3）评估界面，设定门槛值（4）切换到PLC配置界面，可调整目标值及其他参数（5）保存此容器数据（6）保存此参数设定11、备份/还原（慎入）（1）功能键（2）备份/还原按钮（3）软件创建时间（4）自动备份：创建一个zip文件，与当前的软件和所有设置在目录C：\ KHS\备份。
水位测控仪 使用说明书
水位测控仪使用说明书V2.0济南智泽贸易有限公司目录1、概述 (2)2、技术指标 (2)3、工作原理 (3)4、面板布置及使用方法 (4)5、安装与调整 (6)6、注意事项 (11)7、低功耗说明 (11)8、质保与售后 (12)9、联系方式 (12)10、免责声明 (12)一、概述水位测控仪，是根据水利工程的实际需要而制造的，它和模拟量输入的液位传感器（如投入式或超声波传感器）相配合组成水位测控系统。
水位测控仪采用微电脑控制技术，具有测量值和设定值数码显示；输入输出电路采用光电隔离技术；三个继电器动作(上限、下限、设定点三个预置点)；4-20mA标准模拟量输出，RS485串行通讯接口等。
继电器动作预置由仪表面板的按键完成，继电器动作时相应的指示灯点亮、蜂鸣器发出报警(静、响可控)功能。
该仪表通过内部设定可完成：海拔基值的设定、测量数据的修正系数、4-20mA对应满量程调整等。
传感器相对零点，用户可轻松地查看和设置等，可选择显示相对水位和设定水位或显示相对水位和绝对水位(含海拔基值),是理想的水位测控仪表。
下图为水位测控仪系统结构示意图：二、技术指标1、相对测量范围：0~65000cm(或0~65000mm)2、绝对测量范围：海拔基值~99999cm(或海拔基值~99999mm)3、分辨率：1cm(或1mm)4、修正系数：(1~65000)/10000用户可自行调节5、精度；±0.1%×量程±1cm(或±1mm)微处理器4-20mA输出RS485接口声光报警继电器输出设定值LED显示测量值LED显示6、海拔基值设定：-9999~99999cm (或-9999~99999mm)7、输出接点：●上限：测量值大于等于上限值，声、光报警，上限继电器动作；●下限：测量值小于等于下限值，声、光报警，下限继电器动作；●设定：测量值大于等于设定值，声、光报警，设定继电器动作；●触点容量：AC220V/5ADC125V/5A8、输入信号：4-20mA 标准模拟量信号9、输出信号(光电隔离)：4-20m 标准模拟量输出(对应值用户可自行调节)(选配)10、通讯接口:RS485接口(支持MODBUS-RTU 协议)11、工作环境：无剧烈振动防尘场所；温度：-20—60℃湿度：≤95%12、工作电压：AC220V ±10%50HZ13、机箱尺寸∥(开口尺寸)(单位mm)：高80×宽160×深120∥高76×宽152三、工作原理水位变化带动传感器变化，将变化的水位转变为4-20mA 模拟信号后，输入到测控仪，经微处理器处理后，以数字显示其水位值，同时按照不同的设定值及上限、下限控制继电器触点输出状态，提供控制信号。
液位测量仪安全操作及保养规程

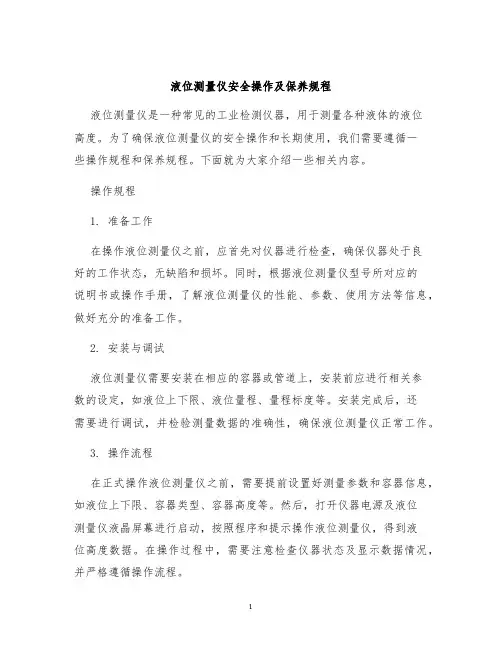

液位测量仪安全操作及保养规程液位测量仪是一种常见的工业检测仪器，用于测量各种液体的液位高度。
为了确保液位测量仪的安全操作和长期使用，我们需要遵循一些操作规程和保养规程。
下面就为大家介绍一些相关内容。
操作规程1. 准备工作在操作液位测量仪之前，应首先对仪器进行检查，确保仪器处于良好的工作状态，无缺陷和损坏。
同时，根据液位测量仪型号所对应的说明书或操作手册，了解液位测量仪的性能、参数、使用方法等信息，做好充分的准备工作。
2. 安装与调试液位测量仪需要安装在相应的容器或管道上，安装前应进行相关参数的设定，如液位上下限、液位量程、量程标度等。
安装完成后，还需要进行调试，并检验测量数据的准确性，确保液位测量仪正常工作。
3. 操作流程在正式操作液位测量仪之前，需要提前设置好测量参数和容器信息，如液位上下限、容器类型、容器高度等。
然后，打开仪器电源及液位测量仪液晶屏幕进行启动，按照程序和提示操作液位测量仪，得到液位高度数据。
在操作过程中，需要注意检查仪器状态及显示数据情况，并严格遵循操作流程。
4. 关机与维护在液位测量仪操作完成后，应及时关闭电源，进行相关维护工作。
应检查仪器防护罩是否拆卸，避免污染灰尘等杂物进入仪器内部。
如果需要长期停用仪器，应将仪器存放在干燥、通风的地方，避免高温和潮湿环境。
保养规程液位测量仪保养的主要目的是保持仪器的良好性能和长期可靠使用。
下面分别介绍液位测量仪的日常保养及定期保养。
1. 日常保养日常保养是指日常使用的保养工作。
应定期对液位测量仪进行外观检查，可使用干布进行清理和擦拭，避免在使用过程中出现污染和损坏。
在液位测量仪工作期间，应注意防护罩状态，避免液体的侵蚀和危险情况的发生。
2. 定期保养定期保养是指定期进行的深度保养，周期一般应根据使用情况和使用频率来确定。
在定期保养中，可以进行更加深度的清洁和检查，如对仪器的内部部件进行清理、检查液晶屏幕的液晶显示情况、检查信号的传输情况等。
液位控制系统演示工程操作说明
液位控制系统演示工程操作说明一、创建工程1、双击桌面中的图标，进入MCGS组态环境工作台，如图1所示。
2、点击图1中的“新建窗口”，出现“窗口0”图标。
3、点击“窗口0”鼠标右键，选择“属性”，按照图2进行设置，则窗口名称变为“水位控制系统”，如图2右图所示。
图2二、画面设计1、在“水位控制”窗口点击菜单中的【工具箱】图标，单击插入元件按钮，打开【对象元件管理】中的【储藏罐】，选择罐17，点击确定。
如图3所示，则所选中的罐出现在桌面的左上角，用鼠标改变其大小及位置。
图32、按照同样的方法，【储藏罐】选中2个罐（罐17，罐53），【阀】选中2个阀（阀58，阀44），1个泵（泵40）。
按图4放置。
图43、选中工具箱中的【流动快】按钮，单击鼠标并移动光标放置流动快。
如图5所示设置流动快。
图54、选中流动块，点击鼠标右键【属性】，按图6设置属性。
图65、添加文字，选中工具箱中的【标签】按钮，鼠标的光标变为“十字”形，在窗口任意位置拖曳鼠标，拉出一个一定大小的矩形。
建立矩形框后，鼠标在其内闪烁，可直接输入“水位控制系统演示工程”文字。
选中文字，鼠标右键【属性】，按图7设置。
图76、点击菜单中的，可变更字体大小。
按图5添加其他文字。
三、MCGS数据对象设置2、单击工作台【实时数据库】按钮，进入【实时数据库】窗口。
单击窗口右边的【新增对象】按钮，在窗口的数据对象列表中，就会增加新的数据对象。
双击选中对象，按图8设置数据对象属性。
图83、按照图9设置其他数据对象属性。
图94、双击【液位组】，存盘属性按图10设置，组对象成员按图11设置。
图10图11四、动画连接（一）水罐动画连接1、在【用户窗口】中，双击【水位控制】，进入窗口后双击水罐1，弹出【单元属性设置】窗口，如图12所示。
图122、单击【动画连接】，选中折线，则出现。
单击按钮进入【动画组态属性设置】窗口，各项设置如图13所示，单击确认后，水罐1的对象变量连接就成功了。
液面仪说明书
一、系统原理该系统由现场摄像机从目标孔取得视频信号，经过图像分析计算出玻璃液位，然后将玻璃液位转换成4—20mA，输出给DCS系统，实现玻璃液位的闭环控制。
目标孔和摄像机观察孔位于熔窑冷却部后端两侧，示意图如下：该系统由现场摄像机、工控机等硬件设备组成。
二、软件说明该软件名为videomtr.exe,运行于WINDOWS2000/NT下，主界面如下图：在显示器中间左侧实时显示动态图像，中间为玻璃液位动态棒图，下端为动态历史曲线。
液位显示数值的右侧为三个操作按钮。
用来调整视频信号的亮度、对比度、色度、饱和度。
当点击该按钮时会弹出如下对话框：可用鼠标进行修改（所见即所得）。
用来校正玻璃液位和检测位置。
当点击该按钮时会弹出如下对话框：因为控制由DCS来完成，给定液位总是设定为0.0.当初次运行时或需要调整摄像机时，需要标定实际液位，即用钩子测量一下实际液位，然后填入实际液位栏（比标准液位高为正值，否则为负值，单位为mm）。
扫描位置应选在目标区域内，有黄色箭头指示。
用来退出该程序返回到WINDOWS。
当点击该按钮时会弹出如下对话框：输入密码后按OK返回到WINDOWS。
三、补充说明a)该软件有一辅助软件videoadj.exe用来调整摄像机信号，界面和主程序类似，用鼠标点击图像区可调整扫描位置，点击历史曲线区域可调整波形（可按鼠标左键或右键反复调整，两者方向相反，直到调整到两个理想的方波为止）。
调整完后按退出按钮，程序自动存盘，然后执行主程序即可。
b)当采集到的视频信号出现异常，计算机检测不到目标时，在显示器上显示闪烁文字“视频信号异常”，这时可按a)的办法进行调整。
图像液面仪使用说明书秦皇岛先科新技术有限公司现将图像卡驱动(CG400ForWin2000)和液面运行程序(xyVideo)Email给你.CG400ForWin2000先解压到硬盘指定目录,再安装(开机时找到新硬件时或从控制面板更新).液面运行程序(xyVideo)解压后可直接运行,首先运行VIDEOADJ 进行调整,找到二个一定宽度的方波后退出,再运行VIDEOCON.关于调整方法见附件说明.若有问题请来电.。
智能数字显示液位控制仪说明书
智能数字显示液位控制仪说明书本厂产品是以单片微型计算机为核心、大规模集成电路为外围部件组成的高精度测控仪表，软、硬件采用多种抗干扰技术，采用EEPROM存储现场的工作数据，具有停、掉电数据不丢失，使用可靠性高的特点。
该仪表可与任何液位变送器配接组成液位测控系统。
功能简介:◆显示测量值◆设定液位控制值及输出控制方式◆可自由设定显示量程及小数点位数◆测量值变送输出,自由设定变送输出量程范围(可选功能)◆通过输入被测液体密度值实现不同液体液位的测量技术指标:◆开口尺寸:76*152;152*76;92*92;68*68;92*44共5种◆输入信号:线性电流信号或线性电压信号◆精度等级:0.5级◆采样速度:3次/秒◆电源电压:AC220V-10%--AC220V+10% ◆消耗功率:<=9W◆继电器触电容量:3A/220V(无感性负载)名词解释:二位式调节表(上限调节并带回差):仪表内只有一个上限继电器,当测量值高于设定值加P(P为上限回差值;后同)时,上限继电器中高通,同时指示灯“HA”亮; 当测量值低于设定值减P时,上限继电器中低通,同时指示灯“HA”灭.三位式调节表(上下限调节表):仪表内有两个继电器,可分别设定上限下限两个控制点; 当测量值高于上限设定值时,上限继电器中高通,同时指示灯“HA”亮; 当测量值低于上限设定值时,上限继电器中低通,同时指示灯“HA”灭. 当测量值高于下限设定值时,下限继电器中低通,同时指示灯“LA”灭; 当测量值低于下限设定值时,下限继电器中高通,同时指示灯“HA”亮范围调节表: 仪表内只有一个上限继电器,用此继电器可将被测量控制在设定的范围内,此种控制广泛用于不允许设备频繁启动的场合如控制水泵.控制过程如下:当测量值小于下限值时上限继电器中低通,“LA”灯亮;当测量值大于上限值时上限继电器中高通,“HA”灯亮;当测量值在上限值与下限值之间时,“LA”“HA”均灭,上限继电器维持原状态即:当测量值由下限值向上限值变化时,上限继电器维持中低通的状态; 当测量值由上限值向下限值变化时,上限继电器维持中高通的状态.上下限分别带回差调节表:在上限调节带回差表基础上增加下限调节并带回差,下限回差值用“A”表示; 当测量值高于上限设定值加P(P为上限回差值;后同)时,上限继电器中高通,同时指示灯“HA”亮; 当测量值低于上限设定值减P时,上限继电器中低通,同时指示灯“HA”灭;当测量值高于下限设定值加A(A为上限回差值;后同)时,下限继电器中低通,同时指示灯“LA”灭; 当测量值低于下限设定值减P时,下限继电器中高通,同时指示灯“LA”亮.仪表的操作:三个按键功能说明:“—”键设定/确认/提取键.该键的作用时进入仪表的设定状态,提取出原存的设定值,,待新的设定值修改完成后按该键确认修改有效并存入仪表内存,同时提取出下一个设定值.“∧”键显示数据加1功能键,单次按此键时数据加1;按住该键不动,显示数值将快速增加,松手后停止.“∨”键显示数据减1功能键,单次按此键时数据减1;按住该键不动,显示数值将快速减小,松手后停止.操作顺序:输入修改密码∶在测量状态下按一下“—”键，仪表即刻进入设定状态。
液体流量定量控制仪安全操作及保养规程
液体流量定量控制仪安全操作及保养规程1. 简介液体流量定量控制仪是一种用于控制和测量液体流量的仪器。
本文档旨在向用户介绍液体流量定量控制仪的安全操作和保养规程，以确保其正常运行和延长使用寿命。
2. 安全操作在使用液体流量定量控制仪之前，请务必遵循以下安全操作程序：2.1 了解设备在操作液体流量定量控制仪之前，应详细阅读并理解设备的操作手册和说明书，熟悉设备的功能和特点。
2.2 校准和调整使用液体流量定量控制仪之前，应确保仪器已经校准并调整到适当的参数。
校准可以保证测量结果的准确性，调整可以使控制仪在工作时达到期望的效果。
2.3 正确连接将液体流量定量控制仪正确连接到液体流动系统中。
确保连接管道的密封性和稳定性，防止漏液和压力泄漏。
2.4 合理操作在操作液体流量定量控制仪期间，应遵循操作手册中的指导，按照正确的步骤进行操作。
不要超过设备的额定工作范围，避免错操作和造成设备损坏。
2.5 安全维修如果需要维修或更换部件，请先将液体流量定量控制仪断电并切断与其它设备的连接。
请由专业人员进行维修和更换操作，确保安全性和正确性。
3. 保养规程液体流量定量控制仪的保养对于仪器的正常运行和延长使用寿命非常重要。
以下是液体流量定量控制仪的保养规程：3.1 定期清洁定期清洁仪器的外表面和连接接口。
使用干净的布擦拭仪器表面，不得使用有害化学品或带有腐蚀性的物质进行清洁。
3.2 检查电源定期检查液体流量定量控制仪的电源线和插头，确保其没有损坏或裸露的情况。
如果发现问题，应及时更换。
3.3 校准检查定期进行校准检查，以确认仪器的测量和控制准确性。
根据操作手册中的指导进行校准操作，记录和处理偏差。
3.4 防尘防潮保持液体流量定量控制仪的周围环境干燥，防止进水和积水。
尽量避免灰尘和异物进入仪器的内部，可以使用防尘罩或其他安全措施。
3.5 定期维护定期进行维护，检查和更换磨损的部件。
使用原厂配件进行维护，并根据操作手册中的要求进行保养操作。
液位控制器使用说明书
液位控制器使用说明书一、概述液位控制器是一种用于监测和控制液体水平的电子设备。
它具有精确的测量和控制功能，可广泛应用于工业生产、环境监测、水利工程等领域。
本使用说明书旨在帮助用户正确操作液位控制器，并充分利用其功能。
二、安装与连接1. 接地：在安装液位控制器之前，请务必确保接地线连接牢固可靠，以避免静电积累和其他安全风险。
2. 电源：将液位控制器与稳定的电源连接，确保电压和电流符合设备要求。
3. 信号线接线：将传感器的信号线正确连接到液位控制器的相应接口，确保接触良好，信号传输可靠。
4. 确认连接：完成以上步骤后，仔细检查所有连接是否正确，并确保无松动或短路情况。
三、操作步骤1. 启动与关机：a. 启动：接通电源后，按下电源按钮，待液位控制器显示屏正常显示后即启动成功。
b. 关机：长按电源按钮，待显示屏关闭后，液位控制器即关机。
2. 参数设置：a. 进入设置模式：在液位控制器开机状态下，长按设置按钮进入参数设置模式。
b. 调整参数：使用上下按钮选择需要修改的参数，使用左右按钮进行数值调整，确认后按下设置按钮保存修改。
c. 退出设置模式：在任意设置界面，长按设置按钮即可退出设置模式。
3. 测量与显示：a. 自动测量：液位控制器可根据用户设置的时间间隔自动测量液位，并将结果显示在显示屏上。
b. 手动测量：按下手动测量按钮，液位控制器将立即进行液位测量，并实时显示结果。
4. 报警功能：a. 高液位报警：当液位超过用户设定的高液位阈值时，液位控制器将触发报警，发出声光信号，并显示报警信息。
b. 低液位报警：当液位低于用户设定的低液位阈值时，液位控制器将触发报警，发出声光信号，并显示报警信息。
c. 报警解除：在报警状态下，按下报警解除按钮或者手动将液位调整到正常范围内，液位控制器将停止报警。
四、维护与保养1. 定期检查：定期检查液位控制器的外观、接线和连接器，确保一切正常。
2. 清洁保养：使用干净、柔软的布轻轻擦拭液位控制器，避免使用化学溶剂或带有腐蚀性的清洁剂。
液位传感器使用方法说明书
液位传感器使用方法说明书使用方法说明书一、说明书概述本说明书旨在详细介绍液位传感器的使用方法，包括传感器的安装、校准和维护等相关内容。
请用户在使用传感器之前详细阅读本说明书，并按照指示进行正确操作，以确保传感器的正常运行和准确测量。
二、产品概述液位传感器是一种用于测量液体高度的设备，能够将液体的高度转换为相应的电信号输出。
本产品采用先进的传感技术和可靠的电子元件，具有高精度、稳定性强等特点，适用于工业控制、环保监测等领域。
三、安装说明1. 确保传感器的安装位置与测量目标的高度一致，并且能够稳固地固定传感器，避免频繁晃动或受到外力干扰。
2. 在安装传感器之前，务必仔细阅读产品的安装图纸和说明，了解传感器的外观特征和安装要求。
3. 使用合适的工具，将传感器固定在安装位置，并确保其与被测液体之间没有堵塞物或气泡。
四、校准方法1. 在使用前，建议进行传感器的校准，以确保测量结果的准确性。
2. 打开传感器的校准功能，根据相关的操作说明进行校准操作。
3. 在校准过程中，按照要求输入标定点的液位数值，并与实际液位进行比对。
根据比对结果，调整传感器的校准值。
4. 校准完成后，对测量结果进行验证，确保传感器的测量精度和稳定性。
五、使用方法1. 将传感器接入电源，并连接到相关的控制系统或数据采集设备。
2. 设置传感器的工作参数，包括输出信号类型、量程范围等，根据实际需求进行调整。
3. 开启传感器的测量功能，传感器将开始测量并输出相应的液位数值。
4. 根据传感器的输出信号，进行液位的监测和控制。
六、维护与保养1. 定期检查传感器的安装情况，确保传感器的稳固性和测量准确性。
2. 定期清洁传感器的外壳和传感部分，避免灰尘、油污等物质的积累。
3. 注意避免传感器与腐蚀性液体接触，防止损坏传感器的外壳和内部结构。
4. 如遇异常情况或故障，请及时联系售后服务人员进行处理，切勿私自拆修或修改传感器。
七、注意事项1. 请勿将传感器暴露在高温或低温环境中，以免影响传感器的性能和寿命。
液位监控系统
一、常规检查
(1)检查液位监控系统现场显示屏数据是否与计量台账记录数据相符。
(2)检查液位监控系统（包括防爆软管、电缆密封、防爆接线盒等）是否连接牢靠，有无松动、裂纹，防爆接线盒密封是否完好。
二、维护保养
(1)每天对液位监控系统控制台进行清洁处理，保持液位监控系统控台清洁干净。
(2)定期保养清洁现场液位监控系统显示牌及附属设备。
(3)检验检测保护接地电阻值，并不得大于4Q；电阻值超差的，应及时进行降阻处理。
三、操作注意事项
(1)液位监控系统的操作必须严格按其使用说明书进行操作。
(2)操作过程中，需要释放人体静电的场所或设备，应先进行人体静电的释放过程。
(3)在切换供电电源或停电启用备用发电机时，必须先将该系统电源断开，等供电电压和电源频率稳定后再启动液位仪，以防止电源不稳定影响液位监控
系统的正常使用。
(4)不得随意拆卸液位监控系统及附属设备，出现故障时，应及时记录故障现象，并请生产厂家专业维修人员进行处理。
(5)在收、发油作业时，若出现高、低液位异常报警信号，应立即停止作业，经查明原因确认无误后，方可继续作业。
智能数字显示液位控制仪说明书
智能数字显示液位控制仪说明书本厂产品是以单片微型计算机为核心、大规模集成电路为外围部件组成的高精度测控仪表，软、硬件采用多种抗干扰技术，采用EEPROM存储现场的工作数据，具有停、掉电数据不丢失，使用可靠性高的特点。
该仪表可与任何液位变送器配接组成液位测控系统。
功能简介:◆显示测量值◆设定液位控制值及输出控制方式◆可自由设定显示量程及小数点位数◆测量值变送输出,自由设定变送输出量程范围(可选功能)◆通过输入被测液体密度值实现不同液体液位的测量技术指标:◆开口尺寸:76*152;152*76;92*92;68*68;92*44共5种◆输入信号:线性电流信号或线性电压信号◆精度等级:0.5级◆采样速度:3次/秒◆电源电压:AC220V-10%--AC220V+10% ◆消耗功率:<=9W◆继电器触电容量:3A/220V(无感性负载)名词解释:二位式调节表(上限调节并带回差):仪表内只有一个上限继电器,当测量值高于设定值加P(P为上限回差值;后同)时,上限继电器中高通,同时指示灯“HA”亮; 当测量值低于设定值减P时,上限继电器中低通,同时指示灯“HA”灭.三位式调节表(上下限调节表):仪表内有两个继电器,可分别设定上限下限两个控制点; 当测量值高于上限设定值时,上限继电器中高通,同时指示灯“HA”亮; 当测量值低于上限设定值时,上限继电器中低通,同时指示灯“HA”灭. 当测量值高于下限设定值时,下限继电器中低通,同时指示灯“LA”灭; 当测量值低于下限设定值时,下限继电器中高通,同时指示灯“HA”亮范围调节表: 仪表内只有一个上限继电器,用此继电器可将被测量控制在设定的范围内,此种控制广泛用于不允许设备频繁启动的场合如控制水泵.控制过程如下:当测量值小于下限值时上限继电器中低通,“LA”灯亮;当测量值大于上限值时上限继电器中高通,“HA”灯亮;当测量值在上限值与下限值之间时,“LA”“HA”均灭,上限继电器维持原状态即:当测量值由下限值向上限值变化时,上限继电器维持中低通的状态; 当测量值由上限值向下限值变化时,上限继电器维持中高通的状态.上下限分别带回差调节表:在上限调节带回差表基础上增加下限调节并带回差,下限回差值用“A”表示; 当测量值高于上限设定值加P(P为上限回差值;后同)时,上限继电器中高通,同时指示灯“HA”亮; 当测量值低于上限设定值减P时,上限继电器中低通,同时指示灯“HA”灭;当测量值高于下限设定值加A(A为上限回差值;后同)时,下限继电器中低通,同时指示灯“LA”灭; 当测量值低于下限设定值减P时,下限继电器中高通,同时指示灯“LA”亮.仪表的操作:三个按键功能说明:“—”键设定/确认/提取键.该键的作用时进入仪表的设定状态,提取出原存的设定值,,待新的设定值修改完成后按该键确认修改有效并存入仪表内存,同时提取出下一个设定值.“∧”键显示数据加1功能键,单次按此键时数据加1;按住该键不动,显示数值将快速增加,松手后停止.“∨”键显示数据减1功能键,单次按此键时数据减1;按住该键不动,显示数值将快速减小,松手后停止.操作顺序:输入修改密码∶在测量状态下按一下“—”键，仪表即刻进入设定状态。
液位仪使用指南
DOC.NO .NP-XMJH-GC-2006维德路特液位仪系统使用指南（以TLS2型控制台为例）NEWPOWER湖北新强信息技术有限公司 2006，03All Rights Reserved一、概述本指南是以TLS2型控制台配合MAG-PLUS探棒为例，本指南假定液位仪系统已由经过认证的服务商进行了正确的初始设置二、液位仪系统组成方框图三、液位仪系统组成简介液位仪系统三个子系统组成：电源保护子系统、控制及处理子系统、数据采样子系统电源保护子系统：电源保护子系统指的是VR专用电源保护器，它具有过压、欠压、延时保护功能。
（具体说明详见PSG系列电源保护器使用说明书）控制及处理子系统：控制及处理子系统指的是VR 公司具有不同功能的各型控制台。
（具体说明详见产品操作手册）数据采样子系统：数据采样子系统指的是VR公司不同型号的液位探棒。
（具体说明详见产品现场安装准备手册）四、液位仪系统应用的主要功能●计量管理液位仪系统在设置好基本运行参数后（如探杆高度校正值、罐容表等），即可进行昼夜不间断的自动测量。
实时显示各油罐当前油面高度、当前水位高度与前、当前油品温度，还可显示根据罐容表自动计算出的油品存量，方便油站管理人员随时掌握油罐存油量动态。
由于液位测量探杆位置与人工测量孔不同，往往会在液位仪测量值与人工测量值间产生一个固定的高度误差，液位仪可记录此误差值进行高度校正，从而得出与人工测量基本一致的测量数据。
●安全管理液位仪系统在设置好报警参数后（如油位高限值、油位低限值、水位高限值以及溢出报警值等），即可对探杆动态测量数据进行自动监测，当超过设置的报警参数值时，立刻通过液位仪控制台前面板的双色LED灯与蜂鸣器发出声光报警信号，也可触发外部大功率报警装置，从而杜绝进油冒罐事故与水位超高事故的发生。
●库存管理液位仪系统都具有油罐容积表的记录功能，一般需要记录多达128个或更多点的对应容量值才能达到足够的准确度。
液位测量手操器的使用
Thank you very much
© Siemens AG 2008
感感
谢谢
阅 读
阅 读
© Siemens AG 2008 SC PS Global Training
1/24/2024
© Siemens AG 2008 SC PS Global Training
T-1,1.1 page 7
1/24/2024
© Siemens AG 2008 SC PS Global Training
T-1,1.1 page 8
1/24/2024
© Siemens AG 2008 SC PS Global Training
滚动显示不同的参数值，或者：
3． 按 DISPLAY 打开参数代码
显示区。
4． 键入所需的参数代码，然后按
确认键
。
5．LCD 显示新的参数代码和参数
值。
T-1,1.1 page 3
1/24/2024
© Siemens AG 2008 SC PS Global Training
T-1,1.1 page 4
具体设置
所有的西门子妙声力 转换器 对7种参数的基本运用快速设置 P001 操作 – 物位, 空间, 或者距离，体积，差值，流量 液位差---4 液位计---1 P002 原料- 液体或固体
液位差---1 液位计---1
P003 测量速率- 快到慢
T-1,1.1 page 9
1/24/2024
© Siemens AG 2008 SC PS Global Training
P004-探头型号
P005-单位
T-1,1.1 page 10
1/24/2024
水位监测仪型号安全操作及保养规程
水位监测仪型号安全操作及保养规程水位监测仪是一种用于测量水位的设备，广泛应用于水库、水闸、航道等水利工程中，保证水流安全通畅。
正确、安全地操作水位监测仪对于保证水利工程的正常运转具有重要意义。
本文将介绍水位监测仪型号的安全操作及保养规程，以保证水利工程的正常运转。
一、设备概述水位监测仪主要由控制仪表、水位传感器、连接电缆、支架等组成。
控制仪表用于接收、处理和显示传感器采集的水位信号；水位传感器负责测量水位并将测量数据传输到控制仪表；连接电缆用于连接传感器和控制仪表；支架用于安装和固定水位传感器。
二、安全操作规程1. 安装前准备在安装前，应仔细阅读设备的使用说明书，了解设备的基本参数和功能特点。
选择合适的安装位置，距离水面不要太远也不要太近。
在安装位置附近进行现场考察，确保设备安装符合实际情况。
同时，应保证安装地点稳定，免得设备晃动或掉落。
2. 安装过程安装过程应根据设备安装说明书和操作规程进行操作。
水位传感器应垂直安装在距离水面约1-2米的位置，安装时应确保传感器尽量不受外力干扰。
控制仪表应安装在相对固定的支架上，并且应保证受潮、防震和遮阳。
安装完后，应进行一次初步测试，确保设备的操作和测量功能正常。
3. 操作注意事项在操作过程中，应注意以下事项：•连接电缆时，应注意接头处是否牢固，避免水淹浸入。
•操作时应轻拿轻放，避免碰撞和颠簸。
•保证控制仪表和传感器处于正常工作环境，避免受到阳光、雨水、高温等环境影响。
•对于带有开关功能的设备，操作人员应了解使用方法，确保开关的正常使用。
4. 常见故障与处理设备在使用中可能会出现一些故障，常见故障及处理方式如下：•传感器出现断路或短路情况，出现故障信号。
此时应检查传感器连接线，确保正常连接。
•传感器出现漏水现象，影响测量准确度。
此时应对传感器进行拆卸和检查，及时更换损坏的部分。
•电源出现故障，影响设备的正常使用。
此时应先检查电源是否接触不良或线路是否受损，及时更换或修复电源。
多功能液体检测仪使用方法
多功能液体检测仪使用方法
1.准备工作：将检测仪器放置在平稳的台面上，接通电源。
将需要检测的液体装入检测仪器中，注意不要超过仪器标识的液位线。
2. 启动仪器：按照仪器使用说明书的步骤操作，启动仪器。
通常需要进行预热和校准。
3. 选择检测项目：根据需要检测的成分选择相应的检测项目。
多功能液体检测仪通常提供多种检测项目，如重金属检测、氨氮检测、PH值检测等。
4. 进行检测：将检测仪器插入液体中，按下检测按钮，等待一段时间后，仪器会自动显示检测结果。
根据结果判断液体是否达到标准。
5. 清理维护：使用完毕后，及时清理检测仪器。
注意不要让仪器长时间浸泡在液体中，以免影响仪器使用寿命。
以上是多功能液体检测仪的使用方法，使用时应严格按照说明书操作，保持仪器干净、整洁，以确保检测结果准确可靠。
- 1 -。
液位·容量(重量)显示控制仪
液位·容量（重量）显示控制仪用户手册KXVCO9安全注意●请不要使用在原子能设备、医疗器械等与生命相关的设备上。
●本仪表没有电源保险丝，请在本仪表电源供电回路中设置保险丝等安全断路器件。
●请不要在本产品所提供的规格范围之外使用。
●请不要使用在易燃易爆的场所。
●请避免安装在发热量大的仪表（加热器、变压器、大功率电阻）的正上方。
要让冷却空气直接吹到本仪表。
●对于盘装仪表，为了避免用户接近电源端子等高压部分，请在最终设备上采取必要措施。
●本产品的安装、调试、维护应由具备资质的工程技术人员进行。
●如果本产品的故障或异常有可能导致系统重大事故，请在外部设置适当的保护电路，以防止事故发生。
●本公司不承担除产品本身以外的任何直接或间接损失。
●本公司保留未经通知即更改产品说明书的权利。
目录1、概述 (1)2、型号规格 (2)3、技术规格 (3)3.1 基本技术规格 (3)3.2 选配件技术规格 (4)4、安装与接线 (5)5、参数一览表 (11)6、操作 (14)6.1 面板及按键说明 (14)6.2 参数设置说明 (15)6.3 报警设定值的设置方法 (15)6.4 密码设置方法 (16)6.5 其它参数的设置方法 (16)7、功能及相应参数说明 (17)7.1 液位测量及显示 (17)7.2 容量.重量计算及显示 (18)7.3 8段折线修正功能（对容量） (19)7.4 液位报警输出 (20)7.5 液位变送输出 (22)7.6 通讯接口 (22)7.7 打印接口及打印单元 (23)8、调校 (24)9、抗干扰措施 (24)10、常用非标准功能 (25)1、概述液位·容量（重量）显示控制仪与各类液位传感器、变送器配合，测量显示液位；并根据所测量容器的外型及所测液体的密度，计算并显示容器内的液体体积或重量。
误差小于0.2%F.S，并具备调校、数字滤波功能，可帮助减小传感器、变送器的误差，有效提高系统的测量、控制精度适用于电压、电流、mV、电阻等液位信号类型最多可以4点报警输出，可选择10种报警方式，报警灵敏度独立设定。
