桥架常见问题解答

合集下载

有关桥架问题的汇总

有关桥架问题的汇总问：桥架是按延长米计算，三通、弯头、变径等计算桥架单价时是否综合了配件的单价，还是三通、弯头、变径的价格单算呢？答：三通、弯头、变径等部件在计算安装工程量时不需要单独计算，含在相应规格的线槽工程量内。

但计算材料价格时，如果这些部件是购置的成品，就应该按成品部件计算其价格，但同时应扣除其相同长度对应规格的线槽的材料费。

来源：/6808290.html问：怎么计算需要多少桥架支架的数量？答：支架自己制作安装的话执行第二册定额中一般铁构件的制作和安装定额子目，桥架支架一般每1.5到2米安装一个电缆支架。

具体参照设计说明，竖井也是需要支架的。

，一般4米层高以内按1一个计算。

来源：/7183937.html问：组合桥架是不是像300*100+100*100这样形式的？体量的时候是不是按400*100的桥架算？这是不是算一种桥架？答：组合式桥架是一种新型桥架，是电缆桥架系列中的第二代产品。

它适用各项工程、各个单位、各种电缆的敷设，它具有结构简单、配置灵活、安装方便、形式新颖等特点。

组合式桥架只要采用宽100、150、200mm的三种基型就可以组成您所需要尺寸的电缆桥架，它不需生产弯通、三通等配件就可以根据现场安装任意转向、变宽、分引上、引下。

在任意部位、不需要打孔、焊接就可用管引出。

它既可方便工程设计，又方便生产运输、更方便安装施工，是目前电缆桥架中最理想的产品。

所以你的300*100+100*100的具体采用哪种，自己组合单独计算工程量即可。

来源：/7448558.html问：1、400*100、300*100、150*100桥架吊装支架一米多少公斤？套定额时套哪种样式的支吊架？2、100*75、100*50线槽竖井里敷设支架一米多少公斤？3、北京工程上述项目如果是强、弱电桥架，各套什么子目，指的是桥架，非支架。

答：1、根据设计，查图集，计算支吊架重量，制作安装均可使用二册一般铁件构件制作安装定额。

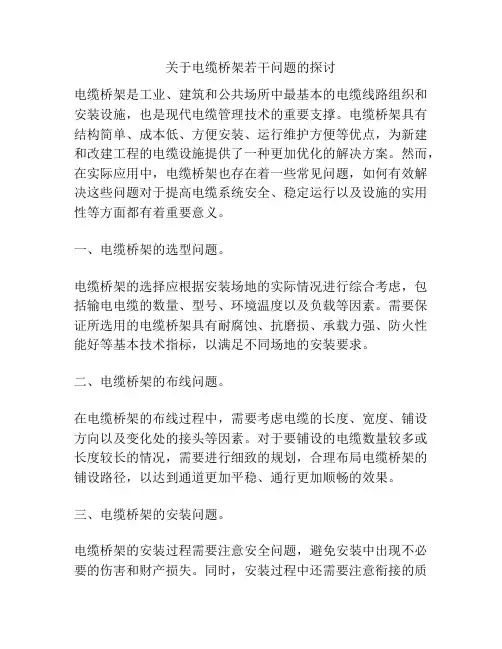

关于电缆桥架若干问题的探讨

关于电缆桥架若干问题的探讨电缆桥架是工业、建筑和公共场所中最基本的电缆线路组织和安装设施，也是现代电缆管理技术的重要支撑。

电缆桥架具有结构简单、成本低、方便安装、运行维护方便等优点，为新建和改建工程的电缆设施提供了一种更加优化的解决方案。

然而，在实际应用中，电缆桥架也存在着一些常见问题，如何有效解决这些问题对于提高电缆系统安全、稳定运行以及设施的实用性等方面都有着重要意义。

一、电缆桥架的选型问题。

电缆桥架的选择应根据安装场地的实际情况进行综合考虑，包括输电电缆的数量、型号、环境温度以及负载等因素。

需要保证所选用的电缆桥架具有耐腐蚀、抗磨损、承载力强、防火性能好等基本技术指标，以满足不同场地的安装要求。

二、电缆桥架的布线问题。

在电缆桥架的布线过程中，需要考虑电缆的长度、宽度、铺设方向以及变化处的接头等因素。

对于要铺设的电缆数量较多或长度较长的情况，需要进行细致的规划，合理布局电缆桥架的铺设路径，以达到通道更加平稳、通行更加顺畅的效果。

三、电缆桥架的安装问题。

电缆桥架的安装过程需要注意安全问题，避免安装中出现不必要的伤害和财产损失。

同时，安装过程中还需要注意衔接的质量问题和电缆桥架的固定安装问题，尤其是跨越空隙、跨越楼板等地方的桥架要牢固，以确保设施的稳定性和可靠性。

四、电缆桥架的运维问题。

电缆桥架的运维在平时的使用中，应该注意定期的维护和保养工作，及时修补损伤部位，防止电缆出现受损的现象。

需要注意定期检查电缆架的固定件、松钉以及螺丝的紧固情况，及时更换老化的零部件，以提升电缆桥架的使用寿命和安全性。

综上所述，电缆桥架在工业、建筑和公共场所中应用广泛，但是在实际应用中存在的问题也需要引起我们的注意。

解决电缆桥架的问题需要综合考虑项目的实际情况，重视安装质量和运维维护工作，才能达到更高的安全性和效率性。

五、防火问题电缆桥架在使用中需要有防火功能，特别是在化工厂和医院等易燃易爆和防火要求较高的场所中。

防火措施可以包括在电缆桥架上安装防火条、采用阻燃材料以及电缆桥架的表面喷涂耐火漆等措施。

弱电桥架设计与施工中应注意的问题说明

弱电桥架设计与施工中应注意的问题说明弱电桥架设计与施工中应注意的问题说明虽然弱电桥架的设计与施工是弱电专业的局部工程，比起中心机房设备似乎并不起眼，但她却是弱电工程的基础。

一方面，她是道路和桥梁，线缆依托她将中心6-25闭路电视监控系统一般在电梯厅和财务室装摄像头；电子巡更系统和手机覆盖系统一般只在公共走道各有几个布点；而防盗报警系统和门禁系统的布点随机性较大，除管理很严格的公司需道道门设防外，一般的公司仅在入口处设置总开关，在重要部位设防盗探测器；从弱电井放几根钢管足以满足几个系统的需求。

惟独综合布线系统的点位要覆盖每个办公室的各个角落，大量线缆绕行几十米甚至近百米。

所以布线系统线槽是必不可少的。

2、弱电线槽的安装位置：图纸上线槽的设计安装位置也有不妥。

吊顶内的空间十分有限，各种管道左右纵横，各类设备上下交错，特别是紧*核心筒外侧的一圈（即图纸上画有线槽的位置），在各个工程都是拥挤不堪的地带。

一般这里都先让位于风管、消防管、喷淋，纵轴1/2、A、B40层，限于确定预埋盒、设备箱、垂直线槽的位置和规格，考虑平面布局可以放下即可。

由于前期不可能估计到业主的多方面需求，而弱电工程又较滞后，后期业主（特别是写字楼）对弱电的要求和功能改动很大，前期设计无法估计后期的需求和变化，只能做常规设计，这是无可指责的。

后期施工时，处理连接无非是两种做法：或是用小线槽连接、或是在垂直线槽的侧壁打孔，通过软管再连接。

这本是很简单的事情，不应成为问题。

但是因为施工的安排，一般土建总包负责安装线槽，而甲方另安排弱电总包穿线、安装设备等。

按理在穿线前，特别是穿系统主干线缆前，应将连接路由完成，但是，在实际工程中，因施工环节的衔接不畅，而出现问题种种。

土建总包强调按设计图纸施工，不及时做侧接的准备；而弱电施工单位，则以线槽不在弱电承包范围为由，为赶进度，不考虑后果，急急忙忙穿完线再说。

结果线缆空间，密密麻麻的线缆从上到下垂直敷设，会有自然重力下垂，平时查线，也难免翻动，不可避免地拉、拽，长久地“垂挂”，不加保护措施，就会损伤电线的机械性能，使线缆铜芯的截面拉长、拉细，影响数据和信息的传输。

探析电缆桥架安装的若干质量问题及对策

探析电缆桥架安装的若干质量问题及对策摘要：电缆桥架作为电气线路的重要组成部分，设计、选型与施工质量等方面存在诸多问题不仅给电气线路的安全运行留下隐患，也影响架桥的功能和使用寿命。

本文强调了电缆桥架安装注意事项，分析研究了电缆桥架安装的若干质量问题及对策。

关键词：电缆桥架安装质量对策电缆桥架与其他布线方式相比，具有结构简单、式样新颖、配置灵活、荷载大、设计维修方便等优点。

但由于设计、施工以及应用场所及其他相关要求等方面存在诸多问题，不仅直接影响桥架安装质量，给电气线路的安全留下隐患，同时也影响电缆桥架的使用寿命，简介增加成本。

一、电缆桥架安装注意事项1、电缆桥架连接板的螺栓应紧固, 螺母应位于电缆桥架的外侧, 桥架接口应平直, 盖板齐全、平整、无翘角。

2、由电缆桥架引出的配管应使用钢管, 当托盘式桥架需要开孔时, 应用开孔机开孔, 开孔应切口整齐, 管孔径吻合, 严禁用气、电焊割孔。

钢管与桥架连接时, 应使用管接头固定。

3、当直线段钢制电缆桥架超过30 m, 铝合金或玻璃钢电缆桥架超过15 m 时, 应有伸缩缝, 其连接宜采用伸缩连接板( 伸缩板) ; 电缆桥架跨越建筑物伸缩缝处应设置好伸缩板。

4、电缆桥架转弯处应采用成品配件。

若空间位置有限, 成品配件无法使用时, 自制的桥架转弯处弯曲半径不应小于该桥架的电缆最小允许弯曲半径。

5、电气竖井内电缆桥架在穿过楼板或墙壁处, 应以防火隔板、防火堵料等材料作好密封隔离。

建筑物高度h≤100 m 时, 应在每层楼板处作防火分隔。

6、电缆桥架系统应具有可靠的电气连接并接地, 做法是沿桥架全长敷设一根BV - 6 mm2铜芯线作专用接地, 每段电缆桥架应至少有一点与接地干线可靠连接, 接地螺栓处应加设防松垫圈。

固定电缆桥架的支架也应可靠接地, 做法是用一根Ø10 镀锌圆钢或- 25×4 镀锌扁钢沿支架敷设, 与支架接触部位进行焊接, 以保证每一支架均可靠接地。

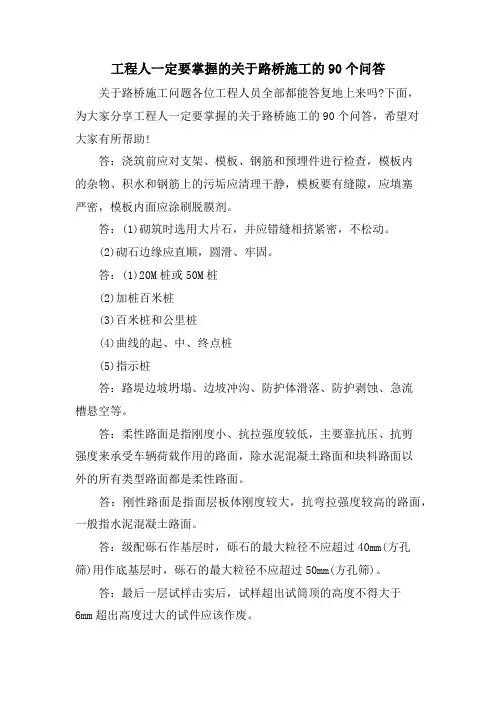

工程人一定要掌握的关于路桥施工的90个问答.doc

工程人一定要掌握的关于路桥施工的90个问答关于路桥施工问题各位工程人员全部都能答复地上来吗?下面，为大家分享工程人一定要掌握的关于路桥施工的90个问答，希望对大家有所帮助!答：浇筑前应对支架、模板、钢筋和预埋件进行检查，模板内的杂物、积水和钢筋上的污垢应清理干静，模板要有缝隙，应填塞严密，模板内面应涂刷脱膜剂。

答：(1)砌筑时选用大片石，并应错缝相挤紧密，不松动。

(2)砌石边缘应直顺，圆滑、牢固。

答：(1)20M桩或50M桩(2)加桩百米桩(3)百米桩和公里桩(4)曲线的起、中、终点桩(5)指示桩答：路堤边坡坍塌、边坡冲沟、防护体滑落、防护剥蚀、急流槽悬空等。

答：柔性路面是指刚度小、抗拉强度较低，主要靠抗压、抗剪强度来承受车辆荷载作用的路面，除水泥混凝土路面和块料路面以外的所有类型路面都是柔性路面。

答：刚性路面是指面层板体刚度较大，抗弯拉强度较高的路面，一般指水泥混凝土路面。

答：级配砾石作基层时，砾石的最大粒径不应超过40mm(方孔筛)用作底基层时，砾石的最大粒径不应超过50mm(方孔筛)。

答：最后一层试样击实后，试样超出试筒顶的高度不得大于6mm超出高度过大的试件应该作废。

答：油石比的正确选用，是保证沥青路面质量的重要因素，沥青用量过多，不但浪费，还会引起泛油、软化、油包、拥包等病害。

答：沥青用量过少，那么矿料粘接不牢，压不密实易出现松散、麻面、透水等现象，而使面层早期破坏。

答：(1)具有足够的刚度和强度。

(2)具有良好的稳定性。

(3)外表平整密实、拱度和面层一致(4)与面层结合良好。

答：(1)混凝土浇筑完毕拆模后出现的蜂窝麻面，其蜂窝深度不超过1cm。

(2)一个构件中，每一个倾斜面的麻面面积不得超过该面面积1%。

(3)当构件几个侧面都出现麻面时，应以麻面面积百分率最高的侧面表示该构件的蜂窝麻面程度。

答：1)有接缝 2)施工后不能马上通车 3)挖掘和补修工作困难4)阳光下反光太强 5)对水泥需求量大 6)浇筑砼前准备工作太多。

弱电工程桥架知识大全

弱电工程桥架知识大全前言：桥架是弱电工程中使用比较普遍的材料，关于桥架的知识点也比较多，薛哥总结了一下分享给大家正文：一、桥架百科电缆桥架分为槽式、托盘式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。

可以独立架设, 也可以附设在各种建(构)筑物和管廊支架上，体现结构简单、造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架，如果是在邻近海边或属于腐蚀区，则材质必须具有防腐、耐潮气、附着力好，耐冲击强度高的物性特点。

胀缩问题由于环境温度变化,钢质电缆桥架会出现热胀冷缩的现象。

室外桥架受温度影响较大例如环境最高温度为40℃,最低温度为-20℃,则电缆桥架的最大收缩量按下式求得：Δt=11.2 ×10-6×60deg(度)×1000mm由此得出结论：温差为60℃时,Δι=0.672mm/m温差为50℃时, Δι=0.560mm/m温差为40℃时, Δι=0.448mm/m工程设计中直线段电缆桥架应考虑伸缩接头,伸缩接头的间距建议按以下取定：当温差为40℃时为50m;当温差为50℃时为40m;接地根据规范的有关规定,镀锌电缆桥架进行良好的接地。

(1)镀锌电缆桥架直接板每个固定螺栓接触电阻应小于0.005Ω,此时电缆桥架可作为接地干线(喷粉电缆桥架不宜作接地干线),每个电缆桥架的电阻值可按下式计算：r=ρ·L/S式中：ρ=15×10Ω-6 / cm(20℃)；L=长度按100mm计算；S=截面积cm2。

(2)梯架于托盘的单位电阻值见表2。

表2 梯架于托盘的单位电阻值(3)电缆槽的单位电阻值见表3(4)当电缆桥架安装连接程整体后,每根梯边(或每个电缆槽)的电阻为：R=L(r+1/3r’)式中：R--梯边，即（电缆槽）全长总电阻（mΩ）；r--梯边单位长度电阻（mΩ/m）荷载特性1、电缆桥架的荷载电缆桥架的荷载分为静荷载、动荷载和附加荷载。

桥架使用注意事项

桥架使用注意事项
以下是 8 条桥架使用注意事项：
1. 嘿，你可得注意啦！桥架安装的时候可别马马虎虎呀！就像搭积木一样，得一块块稳当拼起来。

要是随心所欲地安装，那可不行哟！你想想，房子盖歪了能住人吗？同理，桥架安装不规范，后面麻烦可多啦！
2. 桥架的布线得好好规划呀！不能乱七八糟地拉，那不成了一团乱麻啦？好比我们整理房间，得有条理不是。

要是乱布线，那不是给自己找不痛快嘛！
3. 哎呀呀，在使用桥架的时候，要注意保护它呀！别磕了碰了的。

这就像我们爱护自己的宝贝一样，你总不能对它不管不顾吧！要是不小心弄坏了，那多心疼呀！
4. 桥架的承载能力可别小瞧啊！你可别一下子放太多重物在上面，它也会累的呀！就好像一个人能扛的东西有限，桥架也一样啊，超了负荷它可不干哦！
5. 你知道吗，对桥架的维护也很重要呀！时不时去看看它，是不是干净整洁呀，有没有哪里出问题呀。

不能把它丢在一边不管不问呀，这就好比你有个好朋友，你也得时常关心关心不是？
6. 桥架的走向和布局也要合理呀！不能弯弯曲曲像条蛇一样。

想象一下走在路上七拐八拐多别扭呀，桥架也是同样的道理哦，得让它顺顺当当的。

7. 千万别在桥架旁边乱堆杂物呀！这可不是开玩笑的，那会影响它工作的呀！就像你睡觉旁边堆一堆东西，你舒服吗？桥架也一样需要一个清爽的环境呀！
8. 最后啊，一定要重视桥架的使用呀！它虽然不显眼，但是作用可大着呢！可别不当回事哦！它就像默默奉献的老黄牛，我们得对它好点呀！
我的观点结论就是：桥架的使用得用心，注意这些事项才能让它更好地发挥作用，保障我们的生活和工作顺利进行呀！。

桥架安装常见质量问题有哪些？看看就知道

桥架安装常见质量问题有哪些？看看就知道桥架安装质量通病１．吊、支架安装不牢；间距过大，造成电缆桥架挠度过大。

２．桥架接头处不平齐，通过变形缝，没按规定和规范要求采取措施。

３．镀锌桥架使用连接板作跨接地线，连接螺栓无防松措施，桥架过长，只有一端与PE线相连接。

４．桥架在变向、变径的接头部位，不使用专用件，使接头处理不规范。

５．桥架在穿越防火墙及楼板时，未作防火封堵处理。

６．桥架与其它管道安全距离，小于标准值，且无技术防护措施。

７．桥架的盖板不全，或扭曲变形。

８．桥架敷设过长，未按规定预留伸缩缝和安装伸缩节。

９．桥架敷设在蒸汽热力管道的上方，而且无保护措施。

１０．桥架污染严重，甚至出现锈腐现象。

１１．桥架在选用导线作为接头处的跨接地线时，其导线的截面选用不当。

１２．电缆排列紊乱有交叉。

１３桥架与友架间固定螺栓不齐全。

质量通病治理计划目标:１．开展规范、工艺标准的学习、宣传、了解通病的危害，提高对施工质量的自觉性。

２．在施工前作施工方案和技术交底时，对容易出现的质量通病应进行重点交底。

３．施工时应以样板开路。

４．对容易出现的质量通病进行重点检查，采取措施将通病根治。

５．质检员、监理人员应及时检查，以免返工重作，造成浪费。

12．10．3 采取措施１．根据建筑物结构的不同，采用合理相应的固定方法。

砖墙上固定托臂，应润水宜用于硬性灰面捻注螺栓，或用干硬性细石混凝土捣注螺栓或支架，待有了一定强度后才能固定，但固定吊、支架螺栓的数量，要与吊、支架固定孔的数量相同，全部安装使用，且应紧固有效。

２．操作应认真，接头处应平齐，通过变形缝时，可采取断开的措施，断开距离以100mm左右为宜，用此种方法解决沉降变形对桥架的破坏。

３．镀锌桥架连接板作跨接接地，螺栓紧固必须有防松垫，确保连接紧密牢固，桥架必须保证接地可靠，接地（PE）线与桥架连接不小于2处。

４．桥架的变径，变向的接头，在订货时，应根据实际情况，向生产厂家提出具体的技术要求，配齐全部配件。

电缆桥架安装中存在的质量问题及对策

电缆桥架安装中存在的质量问题及对策电缆桥架由托盘或梯架、支架、直线段、弯通以及吊架等构成的刚性结构，起到支撑和管理电缆的作用。

电缆桥架的种类较多，如按样式可分为槽式、梯架、托盘桥架，按材质可分为铝制、钢制和玻璃钢制桥架等; 电缆桥架在电缆敷设中发挥极其重要的作用，是整个电气线路的良好运行的重要保障，但是电缆桥架的安装过程中仍然会存在一定的质量问题。

1 电缆桥架安装过程中存在的问题(1) 电缆桥架变形缝处缺乏补偿措施或直线段过长。

在电缆桥架安装过程中，如果桥架直线段长度过长，而且没有采取安装伸缩板等补偿措施，就会使得桥架更容易受到温度的影响。

建筑物在温度较高的情况下，膨胀量会变大，超过桥架的膨胀量，从而导致桥架的变形，进而降低电缆线路的性能。

(2) 电缆桥架安装时跨接接地不合格。

主要表现为：跨接地线较细，截面积小于要求的4 mm2，镀锌电缆桥架在连接板的两端没有安装防松螺帽或垫圈 ;在安装时，工作人员利用电焊把接地线直接焊到电缆桥架上，从而造成桥架的保护层脱落，增加桥架腐蚀风险;电缆桥架的支架没有接地，与地干线连接的点较少 ; 电缆桥架使用截面积较小的跨接地线，会使得接线不牢固，易受到机械设备的损害，产生安全隐患。

(3) 电缆桥架和其他管道之间的距离太近。

电缆桥架在实际安装时，如果桥架和管道之间的安全距离较小，会导致电缆桥架的使用容易受到其他管道的影响，如水管漏水，或热力管道的热量损害电缆。

2 优化电缆桥架安装的对策(1) 施工单位要根据设计图纸及其说明，对管线走向、整个桥架安装过程进行深入了解。

同时还要考虑到桥架安装过程中可能出现的桥架是否过长、是否存在变形缝等问题，并且及时地设置相应的补偿措施。

(2) 加强对接地线的设置。

施工单位在施工过程中，要采用截面积>4 mm2的接地线，保证接地线的质量，对于跨接地的线路要进行接地，要把接地干线固定在桥架的支架和吊架上，金属桥架及其支架和吊架要进行接地处理。

电缆桥架施工常遇到的那些事

电缆桥架施工常遇到的那些事儿电缆桥架作为敷设线缆的支撑载体，在电气安装工程中极为常见。

电缆桥架有多种型式，相关标准的称呼也不尽一致，但基本都保留了托盘和梯架的称呼。

有的标准在此基础上还进行了细分，如：有孔托盘、无孔托盘、网格式托盘等。

电缆桥架在施工过程中也遇到了各种各样的问题，有的涉及到产品选择问题，有的是执行标准问题等。

有些问题长期争论不休，得不到有效的解决，现对经常遇到的相关问题进行探讨。

电缆桥架的概念及组成我国机械行业标准JB / T 10216 - 2013《电控配电用电缆桥架》的术语和定义规定：电缆桥架是由电缆托盘或电缆梯架的直线段、弯通、附件和支吊架等构成，具有支撑电缆的钢性结构系统之全称。

该标准还规定了电缆桥架的主要类型为：无孔托盘、有孔托盘、网状托盘、组合式托盘、双边无孔托盘、双边有孔托盘、梯架、双边梯架。

中国工程建设协会标准T / CECS 31 - 2017《钢制电缆桥架工程技术规程》的术语规定：电缆桥架是由主体（托盘或梯架）、附件和支吊架等部件构成，用于支承电缆线路且具有一定刚度的结构系统。

该标准还规定常用电缆桥架主体包括类型为：无孔托盘、有孔托盘、网格式托盘、梯架。

从以上两个标准的术语或定义可以看出，电缆桥架是一个结构系统或结构体系，不是单一部件。

通常所说的电缆桥架包括托盘、梯架等是不太准确的说法，综合看应是电缆桥架的主体类型包括托盘、梯架等多种形式。

在国家标准GB 50303 - 2015《建筑电气工程施工质量验收规范》没有引用电缆桥架的术语，而是直接采用电缆梯架、电缆托盘和槽盒的术语。

需要说明的是GB 50303 - 2015中电缆托盘是指没有盖子的那一种托盘，而槽盒是JB / T 10216 - 2013和T / CECS 31 - 2017中有盖的无孔托盘。

热镀锌桥架、热浸镀锌桥架是否是同一种桥架在建筑电气工程中，大家经常提到：热镀锌桥架和热浸镀锌桥架，它们是不是一种桥架呢？有人认为是一种，有人认为是完全不同的两种。

配管及桥架安装质量通病及防治措施

配管及桥架安装质量通病及防治措施
接线盒固定牢固，无变型；与墙面完
成面齐平。

成排明配管整洁美观，管路横平竖直，无交叉，管间距一致，固定点统一。

1）软管接头要与设备固定可靠牢固；2）动力工程中与设备连接的软管长度不超过0.8m，照明工程中与设备连接的软管长度不超过1.0m。

1）桥架接头拼缝一般不超过2mm；2）盖板与桥架拼缝一般不超过1mm。

1）非镀锌桥架接地跨接可靠；
2）跨接线位置形状统一、美观。

所有引出桥架的金属导管与桥架间必须进行可靠接地跨接。

桥架内、外封堵密实，合乎规范要求。

桥架使用中常见故障以及如何设置安装定位

桥架使用中常见故障以及如何设置安装定位?桥架是电缆架设中的主要承载体，它的材质分为很多类型，不同的场合不同的电缆使用的桥架都不相同。

桥架在长时间的使用过程中会出现一些故障，导致电缆无法正常工作。

下面我们就细数一下桥架常见的几种故障有哪些。

桥架常见四大类故障:第一类故障：整条电缆被烧断或某一相被烧断，此类故障造成配电柜上的电流继电器动作，电缆在故障处损坏相当严重。

第二类故障：电缆各相都短路，同样，此类故障造成配电柜上的电流继电器和电压继电器都动作，电缆在故障点损坏也很严重第三类故障：桥架只有一相断路，电流继电器动作，故障点损伤较轻但表露较明显。

可能是该相电流太大或者是由电缆质量造成。

第四类故障：电缆内部短路，外表看不出痕迹，此类故障一般是由于电缆质量造成的比较少见。

桥架是电缆的连接配件，它是电缆的枢纽可以是电缆改变方向，不是一定要直线延伸下去。

桥架常用的定位装置是钢管，下面介绍一下桥架安装中如何设置定位钢管的方法。

桥架施工时，施工职员进入现场必需戴好安全帽，遇有高空功课，应事先搭好脚手架并将安全带系于牢靠处。

电缆桥架及支架除承受自重和电缆荷重外，不得承受其他附加载荷，不答应将电缆托架及支架作为支承固定其他装置或作起重物的金属构架。

安装时不能将电缆桥架当作脚手架使用，并避免施工职员在桥架上攀登或站立工作。

桥架严禁作为职员通道严禁在桥架上休息玩闹。

立柱焊接应牢固防止承载后跌落。

桥架堆放应整洁留有可供职员行走的通道，在电缆夹层内进行电缆桥架施工时，热控桥架及保护管安装照明光线应充足。

严禁在土建构筑物上擅自打洞如确实施工需要必需按有关细则的划定进行工作。

施工中如遇垂直交叉功课必需有可靠隔离措施，否则必需避开。

桥架在功课过程中严禁相互打闹、抛掷各种物品，遇有违章功课或行为应立刻指出并制止。

桥架功课使用的工具及设备材料应摆放整洁，严禁占用通道施工过程中应采取相应的防护措施。

施工功课结束后，应清理好现场做到“工完、料尽、场地清”。

电缆桥架的安装质量问题及建议

电缆桥架的安装质量问题及建议目前，电缆桥架已经在我国建筑电气线路敷设中得到广泛应用，逐渐发展成为电气线路的不可替代部分，而国家也重视电缆桥架的安装质量问题，通过颁布相应的法律法规来加强对电缆桥架安装的管理，更好的规范电缆桥架的安装问题。

但是从实际的实施工作看来，尽管得到了相关法律法规的支持，电缆桥架的设计和施工过程中仍然存在不少的质量问题。

笔者在此对常见的质量问题提出分析和提出相应的建议。

一、电缆桥架直线段存在的问题分析（一）电缆桥架直线段过长问题最常见的电缆桥架直线段问题在其规格超长或过变形缝处存在无补偿措施：首先问题表现在电缆桥架的直线段长度常常超出标准要求的同时，缺乏安排设置相应的伸缩板或者伸缩节等补偿设备；其次，对于电缆桥架在变形缝处作业时，也缺乏相应的补偿装置。

为此，我们必须要清楚电缆桥架直线段问题带来的安全隐患。

（1）桥架直线段过长，超出了国家规定的标准，并且没有按照施工要求来安装伸缩板或者伸缩节等补偿装置，一旦温度发生较大的变化，建筑物发生的膨胀程度就会远大于桥架的膨胀程度，桥架就有可以会因此发生变形。

2）建筑物在变形缝处缺乏相应施工工艺所要求设置的补偿设备时，当遭遇外界环境发生比较大的变化时，建筑物就会容易发生伸缩和沉降等变化，同时给桥架的变形带来了危险，造成电缆线路质量大为下降。

（二）应达到的标准根据我国的颁布的《建筑电气工程施工质量验收规范》（GB 50303-2002 ）的相关文件规定：“电缆桥架安装的直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m 的，应当设有伸缩节；对电缆桥架跨越建筑物变形缝处要安装相应的补偿设备”。

（三）相应的解决措施（1 ）无论是施工前还是施工过程中，设计单位或者施工单位都应当以图表和文基于上述问题的分析，笔者针对电缆桥架直线段过长的问题提出以下对策：字相结合的方式对安装的情况说明清楚并及时反馈到相应的部门。

（2）审查部门也应当对图纸和文件给予足够的重视，认真审阅当中的内容，熟悉当前工程的发展情况。

电缆桥架施工中常遇到的一些问题

电缆桥架作为敷设线缆的支撑载体，在电气安装工程中极为常见。

而在施工过程中也遇到了各种各样的问题，现对经常遇到的一些问题进行探讨。

一、热镀锌桥架、热浸镀锌桥架是否是同一种桥架?由国家标准GB / T 13912 - 2002《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》提到了热浸镀锌这个术语，具体为：“3. 1 热浸镀锌将经过前处理的钢或铸铁件浸入熔融的锌浴中，在其表面形成锌和(或)锌- 铁合金镀层的工艺过程和方法。

”其中没有提到热镀锌这个术语。

通过查阅原标准GB / T 13912 - 92《金属覆盖层钢铁制品热镀锌层技术要求》，在第3章提到了热镀锌这个术语：“3. 1 热镀锌将钢件或铸件浸入熔融的锌液中在其表面形成锌-铁合金或锌和锌-铁合金覆盖层的工艺过程和方法。

”其中没有提到热浸镀锌这个术语。

通过以上标准两个不同版本给出的“热镀锌”和“热浸镀锌”的术语可以看出，两个术语的表达虽然略有不同，但实质内容是一致的，说明“热镀锌”这个术语被“热浸镀锌”代替了。

因此，可以说明热镀锌桥架与热浸镀锌桥架是同一种桥架，热浸镀锌桥架是标准叫法。

二、热浸镀锌桥架和热镀锌板桥架镀锌层厚度问题电缆桥架的制造一般遵循JB / T 10216 - 2013的规定，按其规定，镀锌电缆桥架分为热浸镀锌和电镀锌两类，镀锌层厚度分别为：≥65 μm和≥12 μm。

但这些年市场上还有一种桥架，称为热镀锌板桥架，它是采用工厂化热镀锌板直接制成桥架。

这种桥架未纳入JB / T 10216 - 2013标准，所以对它的镀锌层厚度也就没有规定。

经查，热镀锌板桥架板材遵循的制造标准为GB / T 2518 - 2008《连续热镀锌钢板及钢带》，其对镀层的要求是以单位面积重量的形式进行规定的，见表3。

现在市场上热镀锌板桥架的镀锌层厚度，从检测报告看，多的十几μm，少的只有几μm，说明选用的多是镀层代号比较小的热镀锌板。

这种局面下一步有望得到改善，因为在T / CECS 31 - 2017的表3. 6. 3热浸镀锌防腐层技术指标的注2中明确：采用工厂化热镀锌板时，镀层厚度应符合现行国家标准《连续热镀锌钢板及钢带》GB / T 2518中Z600的规定。

电缆桥架安装常见质量缺陷是什么

电缆桥架安装常见质量缺陷是什么
电缆桥架安装常见质量缺陷：
1、金属电缆桥架及其支架全长没做可靠接地（2处）；
2、未按规范要求设置伸缩节；
3、电缆桥架与托架间未固定，桥架支架未做接地跨接线；
4、穿越防火分区未做防火封堵；
5、铝合金桥架与钢支架间未做防电化腐蚀的绝缘处理；
6、桥架弯头、三通等不使用与桥架配套的成品配件，而是现场加工制作，加工质量不符合规范要求；
7、螺杆吊架安装桥架时，未按规范要求设置防晃支架；
8、钢支架未按防腐要求施工；
9、接地跨接线在桥架两侧随意安装或漏跨接，接地跨接线不设在显眼侧；
10、接地跨接线的线鼻与爪形垫片压接顺序装反，有的未设爪形垫片，镀锌桥架接地螺栓未有防松垫圈；
11、吊顶内托盘、槽式桥架盖板漏盖；
12、桥架连接板的固定螺栓的螺母装在桥架内侧；
13、桥架和配电箱、柜及接出或接入的钢管等未做接地连接。

以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。

1。

电缆桥架安装工程技术问题及解决方法探讨

电缆桥架安装工程技术问题及解决方法探讨摘要：本文结合工程实例，对电气安装中的电缆桥架安装施工技术问题及其解决方法进行探讨。

关键词：电气安装；电缆桥架；施工问题；解决方法1工程概况深圳市华为总部工程，占地面积约16万m2，总建筑面积约12万m2，由一、二、三区组成。

一区包括两座总部办公楼和一座餐厅楼；二区包括一座市场部大楼、一座经营总部大楼和一座员工餐厅楼；三区为四座会议中心。

工程中所用电缆总长达58000m,其中动力电缆共计17000m：控制电缆共计29500m；仪表电缆11500m 均为低烟无卤交联聚乙烯阻燃屏蔽电缆，电缆外径是同规格的普通电缆外径的1.3倍以上。

其最大允许弯曲半径均要求在15D以上。

使得电缆敷设和桥架设计安装的难度提高。

桥架均为全封闭的槽式电缆桥架，由于有大量的动力、控制和信号电缆。

而且十分集中，受安装空间限制三种电缆不能分别敷设独立的桥架，只能在同一桥架内加一到两个隔板使桥架内不同电压等级的电缆相互隔离互不干扰。

这样就必须使用一些超常规的电缆桥架，且规格型号十分复杂。

2桥架安装工序2．1 桥架图纸转化通过图纸和实测计算，确定每段桥架的走向、标高、固定方式和各种桥架接头及支架的具体外形尺寸。

绘制出详细的施工图纸，并将可能出现和其他专业相冲突的部位进行细化。

图纸经过内部审核完毕形成文件，提交给其他专业予以确认后进行加工。

2．2 桥架安装工艺流程施工程序：产品检查→支吊架制作及安装→电缆桥架安装→桥架接地→桥架盖板安装3施工存在的问题及解决方法3．1桥架三通、四通和其它异型接头处电缆交叉问题电气对防止电缆的相互干扰要求非常高，不同电压等级电缆在本工程中是不允许有接触的，所使用的电缆桥架均为带有一到两个隔板的封闭式桥架，为此，在桥架三通、四通和其它异型接头处就出现如下问题：在如图1、2、3所示水平三通、水平四通和垂直弯通中，如果采用普通的成品，由于与它们相连的桥架内均有两到三种不同电压等级的电缆，敷设电缆时，势必会在图l中的A处、图2中的B处及图3中的c处出现不同电压等级的电缆严重交叉。

浅谈桥架在施工中注意的几个问题

浅谈桥架在施工中注意的几个问题本文针对电缆桥架在建筑安装施工中存在的四个普遍问题进行了归纳分析，主要目的是与同行探讨怎样才能将电缆桥架安装中存在的问题尽量消除掉，提高建筑安装的施工质量。

标签：桥架；接地线；补偿装置；房地产调控在现代建筑中，越来越多的建筑电缆敷设采用桥架作为敷设载体，但是规范对其在施工中作的规定是有比较严格的规定的，很多施工单位由于各种原因，在施工中对规范的执行不是很到位，特别是一些涉及到使用安全的问题没有很好的处理好。

为了与同行探讨桥架在施工中怎样做得尽量规范，在这里我结合我负责监督的一个商住小区工程浅谈一下最常用的桥架也就是镀锌金属桥架在施工中注意的几个问题。

这几个问题在最近一些商住小区的施工中经常发生，经过了解主要是房地产调控后，开发商为了降低成本，在招投标时压低工程造价，然后在签合同时定死了工程总造价（定死了材料、人工单价），但是由于房产不好销售，又有意延长工期，致使施工方加大了人工支出及原材料成本支出等，所以施工方就千方百计降低成本，造成了一些违反规范的现象出现，亦有些不是为了降低成本的其它原因。

一、存在的常见几个问题1、桥架跨接接地线做法不符合规范要求在该工程中桥架跨接接地线是采用2.5mm2单芯铜线作为跨接地线，这是与规范规定的接地跨接采用4mm2铜芯软线不相符合的；有些做了接地连接板，但是没有在连接板的两端采用不少于2个防松螺帽或防松垫圈的连接固定螺栓，这样连接板不能可靠连接桥架两端。

2、桥架未与接地或接零干线相连这个问题在施工过程检查中发现。

规范《建筑电气工程施工质量验收规范》（GB50303-2002）第12.1.1.1条规定“金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接”。

该条规定为强制性规定。

在工程中安装桥架时，很多施工单位根本就没有做桥架全长与接地干线接地；有些采用一根双色铜芯软线在桥架内部贯通，然后在铜芯线上接出一根小的铜芯软线与桥架本体连接。

桥架产品相关问题1

机房桥架知识问卷1网格电镀锌、热镀锌、喷塑、不锈钢的锌层厚度？2单个焊点的最大破坏力？3丝直径5mm正负多少？4卡扣的上扣是哪一个？5400宽网格桥架并排安装时，丝杆吊装时最外面的2根丝的间距？6网格桥架我们的执行标准？7pj-csb-ez代表的是那一款配件？8Ω横档适用于多少宽以下网格桥架的吊装？9网格桥架电镀热镀及喷塑的盐雾时间？10机柜支架脚的高度？11Ω横档经常配置的丝杆是多少的？12cm50系列的桥架侧面丝的中心距是多少？13cm75系列桥架侧面的中心距是多少？14cm100侧面是几根丝？15我们桥架底部的格距是多少？16C型钢的丝杆是多少的？17静电地板的横档是多长的？18我们常用的C型钢是什么规格的？19铝合金固线器的长深？2011号固线器卡几根网线？21我们公司网格桥架的宣传语？22我们公司的400电话号码是多少？23我们食品行业的成功案例？至少3个以上24我们IDC数据中心案例？至少3个以上25我们厂房项目的案例？至少3个以上26、U型钢和铝合金的搁条间距分别多少？27、U型钢主梁，搁条和铝合金主梁与搁条截面积多少？厚度分别多少？28、铝合金用机柜支架包含哪些配件？29、400宽U型钢走线架搁条实际长度多少？400宽铝合金走线架搁条实际长度多少？30、U型钢走线架，U型钢吊挂和丝杆吊挂时分别包括哪些配件？31、铝合金走线架，铝合金主梁吊挂和丝杆吊挂时包括哪些配件？32、光纤槽道活动出纤口软管长度多少？33、如果是100深的桥架，不超出桥架深度，6号固线器可以卡几层？34、U型钢双层安装时，要配哪些配件？35、铝合金走线架双层安装时，要配哪些配件？36、U型钢走线架和铝合金走线架分别多长一根？37、我桥架15米，有120根网线，大概需要配多少片固线器？多少个底座？38、光纤槽焖盖，要配什么配件？39、光纤槽道与铝合金走线架配套支撑安装时包括哪些配件？40、按图配置：（一共10个机柜）单独吊顶方式，200*100网格如何配置？120mm 宽光纤槽如何配置？38.网格桥架出线板的宽度？39.CM100-300-3000-5-EZ的网格桥架建议客户放多少网线合适？40.CM100-400-3000-5-EZ的网格桥架30米，最多地方的网线288根，配多少固线器及底座？41.客户需求110*35规格和80*60的网格桥架，对应我司规格给客户推荐规格是？42.我们网格桥架现有最常用的机柜支架有几种？高度多少的支撑脚？43.Ω横档的高度是多少？44.我们的塑料，铝合金和钢塑固线器的外形尺寸是？分别卡多粗线缆多少根？45.我有个项目要用到你们的网格桥架，300*100的什么价格?46.我就只要一个价格，哪有那么麻烦的，你不报就算了47.你们价格这么贵呀，我从别的地方问来才XX一米48.我有500条网线，用多宽的桥架呀49.我400宽的网格桥架，我天花板上打吊筋时的距离多少？50、安全承重的标准是？51、一客户要100-300桥架30米和100-200的41米，请问体积如何计算。

桥架常见问题解答

桥架常见问题解疑一、桥架的胀缩问题:由于环境温度变化,钢质电缆桥架会出现热胀冷缩的现象。

室外桥架受温度影响较大例如环境最高温度为 40℃,最低温度为-20℃,则电缆桥架的最大收缩量按下式求得：Δt= ×10-6×60deg(度)×1000mm由此得出结论：温差为60℃时,Δι =0.672mm/m温差为50℃时, Δι =0.560mm/m温差为40℃时, Δι =0.448mm/m工程设计中直线段电缆桥架应考虑伸缩接头,伸缩接头的间距建议按以下取定：当温差为40℃时为50m;当温差为50℃时为40m;当温差为60℃时为40m;二、电缆桥架的标准适用范围标准适用范围：有于工业与民用建筑室内外、高低压输配电工程的电缆桥架。

A、技术条件：1．正常使用条件1）安装地点的海拔高度不超过2000米。

2）不同气候的环境选用不同气候环境等级的参数、按温度、湿度、防火等情况选定。

2．特殊使用条件1）敷设在不同化学腐蚀环境：盐雾、硫化氢、氯化氢等。

2）敷设在消防线路中。

3）敷设在海拔2000米以上。

3．电缆桥架的结构要求1）防护等级：无孔托盘（槽式）户内不低于IP30 户外不低于IP332）防护等级：耐火桥架户内不低于IP40 户外不低于IP44材料应符合自身的相关标准钢制宜采用冷轧钢板GB/T700-1988 GB/T11253铝制 GB/T3880和GB/6892玻璃钢 GB/T15568耐火桥架 GB8624-1997中B级3）常用规格高 40 50 60 80 100 150 200宽 60 80 100 150 200 250 300 400 500 600 800 1000 12004）板材厚度钢制桥架允许最小板厚：宽B 允许最小板厚&B1＜00100≤B＜150150≤B＜400400≤B≤800800＜B＜10001000＜B＜1200连接片的厚度至少按桥架同等板厚选用也可选厚一个等级盖板的板厚可以按桥架的厚度选低一个等级5）直通的长度：L=2000 L=3000 L=4000 L=6000 L=8000B、桥架检验1．依据企业标准对桥架检验2．检验程序及检测方法1）外观：桥架镀、涂表面应符合表2规定、检测方法、目测法2）外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷3）汇线槽应光滑、平整、无损伤电缆绝缘，凸起和尖角目测法3．表面处理桥架表面应根据工作环境的要求进行镀、涂防护处理，各种防护层的厚度和附着力应符合表3的规定。

电缆桥架常见故障

“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家
电缆桥架常见故障
据了解，现在运用电缆桥桥架的地方越来越多，其质量是十分重要的。

并且电缆桥架作为电力传输的重要载体，它的运转正常与否至关重要。

然后电缆桥架也会呈现故障，发现故障就一定要及时修理、排除毛病。

下面咱们看看电缆桥架的常见故障。

故障一：整条电缆被烧断或某一相被烧断，此类故障形成配电柜上的电流继电器动作，电缆在故障处损坏相当严重。

故障二：电缆各相都短路，相同，此类故障形成配电柜上的电流继电器和电压继电器都动作，电缆在故障点损坏也很严重。

故障三：电缆桥架只要一相断路，电流继电器动作，故障点损害较轻但披露较显着。

可能是该相电流太大或者是由电缆质量形成。

故障四：电缆内部短路，表面看不出痕迹，此类故障一般是因为电缆质量形成的比较罕见。

上面是对电缆桥架常见故障的介绍，期望对我们可以有所协助。

电缆桥架的使用规模是十分广的，不管是工厂、仍是电线的架起，所以电缆桥架的安全很重要，对常见故障的所知道以便在故障发作时能及时作出应对办法。
