塔式起重机安装基础设计
塔式起重机混凝土基础设计计算方法(详细版)
不满足JGJ/T 187-2009第4.1.2-3条要求
案例2
110t•m的倾覆力矩比80t•m的塔吊小
建议
塔吊混凝土独立基础设计必须满足抗倾覆和 地基土容许承载能力要求,特别是抗倾覆要 求,这是确保塔吊安全的主要前提。 厂方提供塔吊使用说明书中的基础图纸只能 作为参考,不能作为现场施工依据,应根据 方方使用说明书内提供的倾覆力矩和自重等 技术参数、该工程地质报告,以及以往设计 经验对塔吊基础进行详细计算与设计。
k vk k k
k
板式或十字形基础
基础的埋置深度应综合考虑工程地质、塔机的荷载大小以及相邻环境 条件等因素确定。基础顶面标高不宜超出现场自然地面。在冻土地区 的基础应采取构造措施避免基底及基侧受冻胀土的作用。 基础高度应满足塔机预埋件的抗拔要求,且不宜小于1000mm,不宜 采用坡形或台阶形顶面的基础。
组合式基础布置示意图
组合式基础设计
南京汇达广场塔吊基础设计实例
塔机基础设计荷载取值
塔机基础的设计应在独立状态下按工作状态和非工作 状态的荷载分别计算。 塔机基础工作状态的荷载应包括塔机和基础的自重荷 载、起重荷载、风荷载、并考虑可变荷载的组合系数, 其中起重荷载不考虑动力系数; 非工作状态下的荷载应包括塔机和基础的自重荷载、 风荷载。 塔机工作状态的基本风压应按0.20 kN/m2取用,非工 作状态的基本风压应按现行国家标准《建筑结构荷载 规范》GB50009附录D.4中给出的50年一遇的风压取用, 且不小于0.30kN/m2,可参考(JGJ/T187-2009)附录 A计算。
桩基承台应进行受弯、受剪承载力计算,将塔机作用于承 台的4根立柱所包围的面积作为柱截面,受弯、受剪承载力 和配筋应按现行《混凝土结构设计规范》GB50010的规定进 行计算。 对于十字型梁式承台和板式承台中的暗梁的弯矩与剪力计 算,可视基桩为不动铰支座,按简支梁或连续梁计算,倾翻 力矩M按其中任一梁纵向作用,竖向荷载F仍由全部基础承 受,宜按对称式配置正、负弯矩筋及箍筋。
塔吊基础设计方案
第1章编制说明及依据 (1)1.1 编制说明 (1)1.2 适用范围 (1)1.3 编制依据 (1)第2章工程概况 (2)2.1 工程所在位置、场地及其周边环境情况 (2)2.2 工程总体概况 (2)2.3 ±0.00标高、自然地面标高及其相互关系 (3)第3章塔吊选型与布置 (4)3.1 塔吊选型与现场布置原则 (4)3.2 塔吊选型 (4)3.3 塔吊基础定位 (8)3.4 塔吊性能参数 (8)3.5 本工程岩土体分析与评价 (10)3.6 塔吊基础开挖深度附近地质分析 (10)3.7 塔吊基础承台的配筋 (11)第4章塔吊基础施工顺序与方法 (12)4.1 塔吊基础施工准备 (12)4.2 塔吊基础施工流程 (12)4.3 塔吊基础施工控制要点 (12)4.4 塔吊基础防水、散水做法 (13)4.5 塔吊基础施工质量保证措施 (13)4.6 塔吊基础施工安全注意事项 (13)4.7 塔吊基础施工技术注意事项 (14)附录1:塔吊基础计算书 (15)1. TC7525塔吊基础计算书 (15)附录2:塔吊基础附图 (25)第1章编制说明及依据1.1编制说明本方案为工程塔吊基础设计及施工专项方案,塔吊的安装和拆除另行编制专项方案。
1.2适用范围根据本工程的施工组织设计及施工部署并结合本工程现有招标图纸及场地情况,我司布置2台塔吊,并自编号为9#、10#。
本方案适用于该2台塔吊基础设计,下文将选取其中TC7525(臂长75m)、TC6016(臂长50m)进行基础设计说明。
1.3编制依据(1)本工程招标图纸(2)《基坑支护工程岩土工程勘察》(3)《建筑地基基础设计规范》(GB5007—2011)(4)《混凝土结构设计规范》(GB50010-2010)(5)《建筑桩基技术规范》(JGJ94-2008)(6)《建筑机械使用安全技术规程》(JGJ33-2012)(7)《国家标准现行建筑机械规范大全》(中国建筑出版社,1994)(8)《塔式起重机混凝土基础工程技术规程》(JGJ/T187-2009)(9)《建筑地基基础工程施工质量验收规范》(GB50202—2002(2011版))(10)TC7525塔式起重机安装使用说明书本方案有未说明或未明确的地方以有关规范、图集或当地政府有关文件规定为准。
塔式起重机混凝土基础工程技术规程
塔式起重机混凝土基础工程技术规程塔式起重机混凝土基础工程技术规程一、引言塔式起重机是目前广泛应用于建筑工地的一种重要起重设备,其搭建依赖于混凝土基础。
塔式起重机混凝土基础工程技术规程的制定旨在规范塔式起重机基础的施工和设计,确保其安全可靠地运行。
二、基础设计1. 基础类型塔式起重机的基础一般分为挖坑基础和砼板基础两种类型。
挖坑基础适用于工地地基较坚硬、无需特殊加固的情况;砼板基础适用于工地地基较差、需要加强基础承载力的情况。
2. 基础尺寸基础的尺寸应根据塔式起重机的型号、额定吊重和工地地基情况进行合理设计。
考虑到塔式起重机的稳定性,基础的宽度一般不小于塔式起重机高度的1/3。
3. 强度和稳定性计算基础的设计应满足强度和稳定性要求。
对于挖坑基础,需考虑土壤的承载力和压实度。
对于砼板基础,需考虑基础板和地基之间的接触,避免基础与地基之间产生空隙。
三、基础施工1. 基坑开挖根据基础设计要求,进行准确的基坑开挖,保证基坑的平整度和尺寸的准确性。
开挖过程中应注意地下管线的位置,避免破坏。
2. 基础搭模搭模前需将基坑清理干净,并将基坑底部夯实或加盖一层碎石进行均压。
然后根据基础设计要求搭建模板,保证模板的平整度和稳固性。
3. 砼浇筑在模板安装完毕后,进行砼浇筑。
砼的配合比应符合设计要求,并保持浇注过程的连续性,避免出现冷接缝。
四、基础验收基础施工完毕后,进行基础的验收。
验收应包括基础尺寸的测量、基础强度和平整度的检测等,确保基础达到设计要求。
五、安全措施在进行塔式起重机混凝土基础施工过程中,应加强安全措施,确保施工人员和设备的安全。
施工现场应设立明确的警示标志,禁止未经认可的人员进入。
六、结论塔式起重机混凝土基础工程技术规程的制定是为了保证塔式起重机基础的施工和设计达到国家标准和相关技术要求。
通过严格按照规程进行施工,可以确保塔式起重机基础的安全可靠,并提高工程质量和效率。
在今后的工程建设中,应加强对塔式起重机混凝土基础工程技术规程的宣传和应用,促进施工质量和安全管理水平的提升。
塔式起重机基础的设计计算
塔式起重机基础的设计计算塔吊基础的设计计算1(前言塔吊是目前建筑工地的一种常用机械,担负着建筑材料垂直和水平运输的重任。
塔吊基础一般根据土质情况好坏决定采用天然地基或桩基础,基础的设计,直接关系到塔吊安装好后是否会因基础设计不好而发生整体倒塌的事故,所以对塔吊基础设计必须给予足够重视,必须进行专项设计计算,按设计结果施工,才能投入使用。
2(设计依据2.1《建筑桩基础技术规范》JGJ94-2008;2.2《混凝土结构设计规范》GB50010-2002;2.3《建筑地基基础设计规范》GB50007-2002;2.4《建筑机械使用安全技术规程》JGJ33-2001;2.5《简明施工计算手册》(第三版);2.6《PKPM施工安全设施计算软件》;2.7《工程地质勘察报告》;2.8《塔吊使用说明书》。
3(塔吊天然地基的设计要求天然地基是指未经人工处理的天然土层直接作为地基以承受塔吊基础传来的上部荷载,在塔吊基础设计时,最经济的方案是采用天然地基,这是因为既充分利用了天然地基的承载能力,而且工程量又最少。
采用天然地基的条件,首先要有比较好的持力层,有足够的承载能力使地基保持稳定,满足地基承载力设计的要求,其次当持力层下存在强度低于持力层的软弱下卧土层,需验算软弱下卧土层强度。
塔吊天然基础设计的内容包括基础最小尺寸计算、基础承载力计算、地基基础承载力验算、基础受冲切承载力验算和承台配筋计算。
4(塔吊天然基础的设计计算实例1塔吊天然基础的计算书一. 参数信息塔吊型号:QTZ60, 自重(包括压重)F1=833.00kN,最大起重荷载F2=60.00kN,塔吊倾覆力距M=787.50kN.m,塔吊起重高度H=50.00m,塔身宽度B=1.80m,混凝土强度等级:C35,基础埋深D=0.00m,基础最小厚度h=1.20m,基础最小宽度Bc=5.00m,二. 基础最小尺寸计算基础的最小厚度取:H=1.20m基础的最小宽度取:Bc=5.00m三. 塔吊基础承载力计算依据《建筑地基基础设计规范》(GB50007-2002)第5.2条承载力计算。
塔式起重机混凝土基础设计
重视安全措施
详细描述
重视施工现场的安全管理,采取有 效的安全措施,确保施工人员的生 命安全。
环保与节能设计
总结词
减少资源消耗
详细描述
优化设计方案,合理利用资源,减少材料和能源的消耗 ,降低对环境的影响。
总结词
采用环保材料
详细描述
优先选用环保、可回收的材料,减少对自然资源的依赖 和浪费。
总结词
施工工艺
确定混凝土的搅拌、运输、浇筑、振捣和养护等施工工艺,确保施 工质量。
施工监控
采用施工监控技术,对施工过程进行实时监测和记录,及时发现和 处理施工中的问题,确保施工质量和安全。
03 塔式起重机混凝土基础设 计案例分析
案例一
总结词
复杂环境、高精度要求
详细描述
该高层建筑塔式起重机混凝土基础设计面临周边复杂环境的挑战,如地下管线、周边建筑等。设计时需充分考虑 地质勘察数据,确保基础稳定性和安全性。同时,由于高层建筑的特殊性,对混凝土基础的精度要求极高,以保 障塔式起重机的正常工作和安全性能。
感谢您的观看
THANKS
桩基基础
适用于载荷较大、地质条件较复 杂的场合,能够提供较高的承载 力和稳定性。
组合基础
根据实际情况将扩展基础和桩基 基础组合使用,以充分利用各自 的优点,提高基础的承载力和稳 定性。
基础设计的重要性
保证塔式起重机的安全运行
合理的基础设计能够为塔式起重机提供稳定 的工作平台,确保其安全运行。
提高工作效率
良好的基础设计可以减少塔式起重机在运行 过程中的振动和变形,提高工作效率。
降低施工成本
合理的基础设计能够减少施工难度和成本, 提高经济效益。
保护周边环境

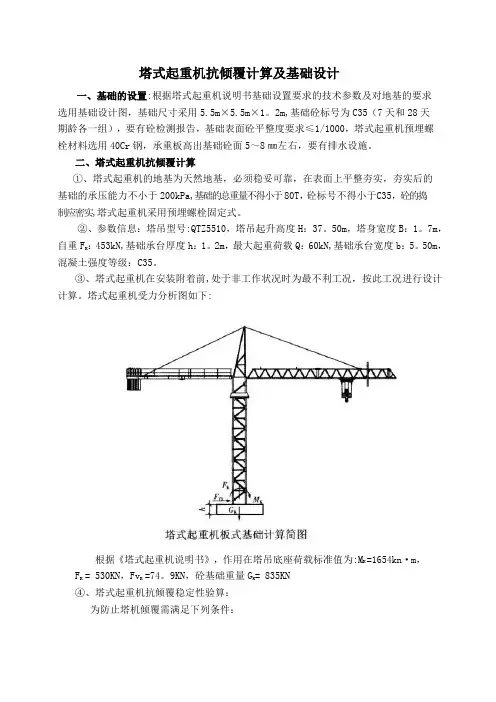

塔式起重机抗倾覆计算及基础设计
塔式起重机抗倾覆计算及基础设计一、基础的设置:根据塔式起重机说明书基础设置要求的技术参数及对地基的要求选用基础设计图,基础尺寸采用5.5m ×5.5m ×1。
2m,基础砼标号为C35(7天和28天期龄各一组),要有砼检测报告,基础表面砼平整度要求≤1/1000,塔式起重机预埋螺栓材料选用40Cr 钢,承重板高出基础砼面5~8㎜左右,要有排水设施。
二、塔式起重机抗倾覆计算①、塔式起重机的地基为天然地基,必须稳妥可靠,在表面上平整夯实,夯实后的 基础的承压能力不小于200kPa,基础的总重量不得小于80T ,砼 标 号 不 得 小 于 C35,砼的捣 制应密实,塔式起重机采用预埋螺栓固定式。
②、参数信息:塔吊型号:QTZ5510,塔吊起升高度H :37。
50m ,塔身宽度B :1。
7m , 自重F K :453kN,基础承台厚度h :1。
2m ,最大起重荷载Q :60kN,基础承台宽度b :5。
50m ,混凝土强度等级:C35。
③、塔式起重机在安装附着前,处于非工作状况时为最不利工况,按此工况进行设计计算。
塔式起重机受力分析图如下:根据《塔式起重机说明书》,作用在塔吊底座荷载标准值为:M K =1654kn ·m ,F K = 530KN ,Fv K =74。
9KN ,砼基础重量G K = 835KN④、塔式起重机抗倾覆稳定性验算:为防止塔机倾覆需满足下列条件:式中e-—-—- 偏心距,即地基反力的合力至基础中心的距离;MK-——-——相应于荷载效应标准组合时,作用于矩形基础顶面短边方向的力矩值;FvK-----—相应于荷载效应标准组合时,作用于矩形基础顶面短边方向的水平荷载;FK—————--塔机作用于基础顶面的竖向荷载标准值;h ------———基础的高度(h=1.2m);GK——---—---—基础自重;b——--————-矩形基础底面的短边长度。
(b=5.5m)将上述塔式起重机各项数值MK 、FvK、FK、h、GK、b代入式①得:e =1.28< b/3=1.83m偏心距满足要求,抗倾覆满足要求。
塔式起重机基础工程设计施工手册
塔式起重机基础工程设计施工手册第一章绪论1.1 工程背景塔式起重机是一种常用于建筑工地及其他工业领域的重型起重设备,其安装需要具备坚固稳定的基础工程。
本手册旨在对塔式起重机基础工程的设计施工进行详细的规范和指导,以确保其安全可靠的使用。
1.2 编制目的本手册的编制旨在规范和指导塔式起重机基础工程的设计施工,确保其符合相关国家标准和规范要求,提高工程质量,保障安全生产。
1.3 适用范围本手册适用于塔式起重机基础工程的设计和施工,包括但不限于建筑工地、港口、码头、仓储等领域。
第二章塔式起重机基础设计2.1 地质勘察在进行塔式起重机基础设计前,必须进行地质勘察,了解地质条件,包括地下水位、土层性质、承载力等,以便合理设计基础结构。
2.2 基础类型根据地质条件和起重机的规格要求,选择适当的基础类型,常见的基础类型包括桩基础、承台基础、钢筋混凝土基础等。
2.3 基础结构设计基础结构设计应符合相关国家标准和规范,包括地基承载力计算、基础尺寸确定、钢筋混凝土配筋等内容,确保基础结构承载能力和稳定性。
2.4 基础附属设施设计除了主体基础结构外,还应考虑基础附属设施的设计,如基础排水系统、基础防腐保护等,以确保基础工程的完整性和可靠性。
第三章塔式起重机基础施工3.1 施工准备进行基础施工前,必须进行充分的施工准备工作,包括制定施工方案、搭建施工场地、采购施工材料设备等。
3.2 基础施工工艺根据设计要求,严格按照基础施工工艺进行施工,包括基础开挖、钢筋安装、混凝土浇筑等环节,确保施工质量。
3.3 施工质量控制在施工过程中,严格控制施工质量,包括基础尺寸、混凝土强度、钢筋连接等,确保施工质量达标。
3.4 施工安全在施工过程中,严格执行施工安全规范,加强安全教育培训,配备必要的施工安全设施,确保施工安全。
第四章质量验收与安全监管4.1 基础质量验收在基础施工结束后,必须进行基础质量验收,包括基础结构的尺寸、强度、平整度等,确保基础质量合格。
塔式起重机基础设计
塔式起重机基础设计1.引言2.地基选择塔式起重机的地基选择是基础设计中的首要任务。
一般来说,地基应具备良好的承载能力和稳定性。
根据地基的不同,可以选择桩基础或者浅基础。
对于较为软弱的地基,可以采用钢管桩等形式的深基础,而对于较为稳定的地基,则可以采用筏式浅基础。
3.基础形式塔式起重机的基础形式有多种选择,常见的有梅花式基础、单柱式基础和双柱式基础。
梅花式基础是最常用的一种形式,其特点是具有较高的稳定性和承载能力。
单柱式基础适用于较小的起重机,而双柱式基础适用于较大的起重机。
选择基础形式时还需考虑周围环境和工程要求等因素。
4.基础尺寸塔式起重机的基础尺寸是基础设计中的关键问题。
基础尺寸的大小直接关系到塔式起重机的承载能力和稳定性。
一般来说,基础尺寸应根据起重机的工作条件和额定承载力来确定,同时还需考虑周围交通、施工区域等因素。
在确定基础尺寸时,还需要进行充分的受力计算和结构分析。
5.基础设计要点塔式起重机基础设计的要点包括地基处理、基础的选择和设计、基础的施工等方面。
地基处理是确保地基承载能力和稳定性的重要措施,可以采用加固地基、加桩等方式。
基础的选择和设计需要根据具体情况进行,应综合考虑起重机尺寸、地基条件、施工工艺等因素。
基础的施工需要按照相关规范进行,确保施工质量和安全。
6.基础监测与维护塔式起重机基础设计完成后,还需要进行基础监测和维护工作。
基础监测可以采用传感器等设备进行,主要监测基础的沉降、倾斜等情况,及时发现并处理异常情况。
基础维护包括定期检查基础的状况、清除周围堆积物、防止基础破坏等工作,确保基础的安全可靠。
7.结论塔式起重机基础设计是确保起重机安全稳定工作的重要环节。
通过合理的地基选择、基础形式选择、基础尺寸确定以及基础设计、施工、监测维护等工作,可以保证塔式起重机的工作效果和安全可靠性。
同时,在进行基础设计时还需遵循相关规范和标准,确保设计合理、施工安全。
塔式起重机基础工程设计施工手册
塔式起重机基础工程设计施工手册1.本手册旨在指导塔式起重机基础工程的设计和施工。
This manual aims to guide the design and construction of the foundation engineering for tower cranes.2.在进行基础设计前,需要对场地进行勘察和测量。
Before designing the foundation, the site needs to be surveyed and measured.3.基础设计应符合国家相关标准和规范。
The foundation design should comply with the relevant national standards and regulations.4.地基的承载力和稳定性是基础设计的重要考虑因素之一。
The bearing capacity and stability of the soil are important considerations in foundation design.5.不同类型的塔式起重机需要不同类型的基础设计。
Different types of tower cranes require different types of foundation design.6.基坑的开挖应按照设计要求进行,并且保证边坡的稳定。
The excavation of the foundation pit should be carried out in accordance with the design requirements, and the stability of the slopes should be ensured.7.钢筋混凝土基础的浇筑应严格按照工艺要求进行。
The pouring of reinforced concrete foundations should be carried out strictly in accordance with the process requirements.8.基础施工现场应设置安全防护措施,确保施工人员的安全。
QTZ80型塔式起重机基础设计施工方案
QTZ80型塔式起重机基础设计施工方案一、工程概况2.工程地点:XXXX3.起重机型号:QTZ804.起重机参数:最大起重量80吨,最大起吊高度60米,工作幅度3-60米5.基础类型:承台基础二、基础设计1.地质勘探:进行地质勘探,确定地面承载力、地下水位等信息;2.基础形式:采用承台基础形式,采用钢筋混凝土结构;3.基础尺寸:根据起重机参数和地质勘探结果,设计基础尺寸为XXXX米*XXXX米;4.基础深度:确定基础深度,确保基础能够达到稳定的岩石层,保证起重机运行时的稳定性;5.基础钢筋:根据基础尺寸和受力分析,设计基础钢筋的布置和直径;6.基础施工方案:制定基础施工方案,包括地面清理、挖掘、浇筑混凝土等工艺及顺序;7.基础验收:对基础进行施工过程中和施工结束后的验收,确保基础符合设计要求。
三、基础施工要点1.地面清理:将基础施工区域内的杂物、草皮等清理干净,确保地面平整;2.基坑开挖:根据基础尺寸,开挖适当深度的基坑,基坑底部应平整;3.编织钢筋网:将钢筋按照设计要求编织成钢筋网,并严格固定于基坑底部;4.安装基础模板:在基坑周边搭设模板,确定好基础的准确位置和尺寸;5.浇筑混凝土:搅拌好混凝土,将其均匀浇注到模板内,确保混凝土浇注均匀、不漏水;6.基础养护:对新浇筑的混凝土进行养护,保持湿润,确保混凝土强度充分发展。
四、验收与交接1.施工过程验收:在施工过程中,及时对基础的施工质量进行检查和验收;2.施工结束验收:在基础施工结束后,对基础进行全面的验收,确保其质量符合设计要求;3.交接:在验收合格后,将基础交接给起重机安装单位,确保起重机安装的顺利进行。
以上是QTZ80型塔式起重机基础设计施工方案的一些基本内容,通过合理的设计和施工,可确保起重机在使用过程中的安全和稳定。
塔式起重机基础工程设计施工手册
塔式起重机基础工程设计施工手册第一章塔式起重机基础工程设计概述1.1 塔式起重机基础工程的重要性塔式起重机是工程施工中常见的起重设备,它能够在施工现场进行大型物料的搬运和安装。
而塔式起重机的稳定性和安全性直接关系到施工现场的安全和效率,因此塔式起重机基础工程的设计施工至关重要。
1.2 塔式起重机基础工程的设计原则在设计塔式起重机基础工程时,需要遵循以下原则:(1)满足塔式起重机的使用要求;(2)保证基础工程的稳定性和安全性;(3)合理利用材料和降低成本;(4)考虑施工现场的实际情况和环境要素。
1.3 塔式起重机基础工程的设计施工标准根据国家相关标准和规范,塔式起重机基础工程的设计施工需要符合《建筑工程混凝土结构工程施工质量验收规范》(GB 50204-2015)、《塔式起重机基础与安装要求及验收规范》(GB 17770-1999)等相关标准。
第二章塔式起重机基础工程设计要点2.1 基础类型选择在选择塔式起重机基础类型时,需要考虑施工现场的土壤情况、起重机的类型和规格、施工要求等因素。
常见的基础类型包括桩基础、板桩基础、沉井基础等。
2.2 基础设计参数塔式起重机的基础设计参数包括承载能力、稳定性、防倾覆、地基承载力等。
其中,承载能力是设计的重点,需要根据起重机的最大起重量和工作状态进行计算。
2.3 基础结构设计基础结构设计应考虑基础的稳定性和抗风性能。
常见的基础结构形式有桩基础、承台基础、钢筋混凝土基础等,设计应根据实际情况选择合适的结构形式。
第三章塔式起重机基础工程施工工艺3.1 基础施工前准备基础施工前,需要做好土方开挖、场地平整、勘察资料准备等工作。
同时,要制定好施工组织设计,确保施工安全和质量。
3.2 基础材料选用基础材料的选用直接影响到基础工程的质量和使用寿命。
常见的材料包括水泥、砂、石子、钢筋等,应根据设计要求和标准进行选用。
3.3 基础施工工艺基础施工包括桩基础施工、承台浇筑、地锚施工等步骤,需要按照设计和规范要求进行施工,确保施工质量和安全。
组合式塔式起重机基础设计与应用
组合式塔式起重机基础设计与应用组合式塔式起重机是一种在工业和建筑领域广泛使用的重型起重设备。
它通常用于吊装大型建筑结构、起重物品及掘进刀盘等。
本文将着重介绍组合式塔式起重机基础设计与应用。
一、基础设计1. 基础类型组合式塔式起重机基础设计的第一步是选择合适的基础类型。
常见的基础类型有桩基础、桥式基础和深基础。
桩基础适用于土质深厚而稳定的地面,如砂土和卵石。
桥式基础适用于非均匀地质条件,如岩石或砾石层。
深基础适用于地质条件较差、承载能力差的情况。
2. 基础深度基础深度是建立在地面下的基础部分,它的深度取决于地质条件、起重机的尺寸和荷载。
一般情况下,起重机基础的深度应大于地面下1.5米。
若地下水较浅,基础深度应适当加深。
3. 基础材料组合式塔式起重机基础设计采用的材料一般为混凝土。
混凝土质量应符合国家相关标准。
在选择混凝土配合比时,应根据基础设计荷载、环境温度和混凝土的水泥等级等各种因素进行考虑。
4. 基础尺寸组合式塔式起重机基础大小应根据起重机荷载、风载和震动等因素的大小来决定。
在基础设计过程中,应通过计算各种参数来确定基础的最佳尺寸。
基础四周应设有足够的支撑,以支撑起重机的重量和荷载。
二、应用组合式塔式起重机通常用于建筑工地,例如吊装构件、装配建筑物、挖掘地下隧道等。
在使用组合式塔式起重机时,应注意以下问题:1. 安装组合式塔式起重机安装的第一步是确定基础类型和深度。
然后,应在基础上安装起重机柱子和梁,固定好配重块,并将塔式起重机的臂和钢绳组装起来。
2. 维修维护起重机的运行是非常重要的。
定期检查起重机的各个部位,特别是钢绳和制动器的磨损情况,以确保起重机始终保持安全运行状态。
3. 安全在使用组合式塔式起重机时,应严格遵守相关安全标准。
操作人员应具有专业的技能和知识,了解并执行起重机的各项操作安全规定。
同时,起重机周围应有足够的安全带、安全锁等安全设施。
总之,组合式塔式起重机在建筑和工业领域中被广泛使用。
塔式起重机基础施工方案(1)
塔式起重机基础施工方案(1)一、项目简介本文档旨在提供塔式起重机基础施工方案的详细步骤,确保施工进程顺利进行。
在建筑领域,塔式起重机被广泛应用于大型建筑工程中,其基础施工至关重要。
二、施工准备1.在进行塔式起重机基础施工前,需对施工现场进行充分的调查和勘探,确定地基土质。
2.根据设计要求,准备好所需的施工设备和材料,确保吊装设备齐全。
3.确保施工人员具备相关的专业技能和证书,做好安全防护准备。
三、施工步骤1.标志定位:根据设计图纸要求,在地面标明基础位置,确定基准点,确保准确施工。
2.基础开挖:使用挖掘机对地面进行开挖,确保开挖深度和面积符合设计要求。
3.基础浇筑:在基础开挖完毕后,进行基础混凝土浇筑,注意控制浇筑质量和时间。
4.基础固化:待混凝土初凝后,进行基础固化处理,确保基础强度和稳定性。
5.安装基础支架:在基础固化后,安装支架,为塔式起重机的安装提供支撑。
6.验收:对基础工程进行验收,确保符合安全施工标准。
四、施工注意事项1.施工过程中,保持现场整洁,及时清理施工垃圾和泥浆。
2.严格按照设计要求和施工图纸操作,不得擅自更改。
3.保证施工人员安全,做好安全教育和防护工作。
4.定期对施工设备进行检查和维护,确保设备正常运行。
五、总结塔式起重机基础施工是建筑工程中的重要环节,合理的施工方案和严格的执行能够确保施工质量和安全。
通过本文档提供的施工方案,可以帮助施工人员有效地完成基础施工工作,为建筑工程的顺利进行打下坚实的基础。
以上是塔式起重机基础施工方案的部分内容,希望能对相关人员在实际工作中提供一定的指导和帮助。
塔式起重机基础的设计
塔式起重机基础的设计保持塔机稳定的作用力是:塔式起重机的自重和压重。
起着倾翻塔机作用的外力是:风荷载、吊载和惯性力。
采用底架固定式的塔式起重机,塔机的稳定由塔机的自重和压重起保证作用。
塔机基础只要求保证承受塔机总荷载并保证塔机垂直度。
塔机安装后垂直度(自由高度)应小于4‰,塔机基础上平面水平度应小于等于3mm。
塔机基础对地面压力的要求,一般情况取[P B]=2×105~3×105Pa。
按照个人经验,小型塔机(100t﹒m以下)塔机基础对地面压力要求160kpa 以上、中型塔机(100t﹒m~200t﹒m)塔机基础对地面压力要求180kpa以上、大型塔机(200t ﹒m以上)塔机基础对地面压力要求250Kpa以上。
图1-1为塔式起重机整机稳定性问题计算简图。
其中图1-1a为工作状况稳定性简图,应视为有风、动载;图1-1b为非工作状况稳定性简图,应视为风从平衡臂吹向起重臂。
均要满足∑M>0。
按照GB/T13752-92要求,按图1-1c关于固定式混凝土塔机抗倾翻稳定性计算,按公式(1)验算。
图1-1a塔机工作稳定性计算简图图1-1b塔机非工作稳定性计算简图图1-1c固定式塔机稳定性计算简图3M Fn h be Fv Fg +=≤+ (1)地面压力按公式(2)验算:2()[]3B B Fv Fg P P b+=≤(2)式中:e——偏心距,即地面反力的合力至基础中心的距离m;M——作用在基础上的弯矩,N﹒m;F V ——作用在基础上的垂直载荷,N;F n ——作用在基础上的水平荷载力,N;F g ——混凝土基础的重力,N;P B ——地面计算压应力,Pa;〔P B 〕——地面计算许用压应力,由实地勘探和基础处理情况而定,一般情况取〔P B 〕=2×105~3×105Pa 。
一、独立固定式塔式起重机基础的设计:塔式起重机对基础的要求及基础的受力情况分析。
塔式起重机属于钢铁庞然大物,塔式起重机在架设后,至未附着前所产生的各种作用力均直接作用在基础上,即由塔机产生的各种荷载,完全是由基础予以平衡。
QTZ630塔式起重机基础设计方案
塔吊基础施工方案工程名称:建设单位:监理单位:——盛和天下C30-C32#、E16-E17#楼——QTZ-630塔式起重机基础设计方案一、工程概况1、我公司承建的盛和天下C31-C32、E16-17#楼五栋别墅,位于哈尔滨市群力第一大道北侧。
总建筑面积为8335m2。
建筑地下为桩基础、剪力墙结构,地上部分为砖混结构,地上三层,地下一层,总高度约为14.0m。
2由于本工程地处松花江南岸,地下水位较高,并且地表杂填土较厚,下面多为砂层,无法满足塔吊地基承载力要求,为了确保塔吊安装及正常使用,本工程塔吊基础采用五根超流态灌注砼桩,桩长为15m,桩径为400mm,桩端进入持力层2000㎜,持力层为第4层中砂,桩顶标高为118.29m,桩身砼强度等级为C30(商砼),钢筋为6根Φ14通长布置,螺旋箍筋为ф6.5@100/200,箍筋加密区长度为2.0m, 加劲箍筋ф12@2000mm,桩身钢筋保护层为7㎝,桩伸入承台5cm,钢筋笼伸入承台50㎝。
——QTZ630塔吊基础施工方案——桩位布置见下图:基桩与承台连接示意图基桩及基础梁示意图原地表标高为121.10m,基础基坑底标高为118.15。
基坑采用人工挖土方式,基坑尺寸为9m×9m×2.96m,基础四周设置钢管维护,并挂密目网。
根据塔吊安装基础图,塔吊承台梁b×h=1800×1350mm,下设100mm厚C10砼垫层,垫层顶标高为-4.00m(相对E17#正负零),配筋为上下各配10根Φ20,箍筋采用ф10@200,砼强度等级为C35。
塔吊上部结构传至基础顶面最大荷载为(由塔吊的结构说明得),塔重及起吊重物的重量为Pa,Pa=48.3T,塔吊按20米高度考虑,设计值为1.2Pa=58T;塔机基础重为83t。
1. 计算参数表土层计算厚度li(m) 极限侧阻力qsik 极限端阻力qpk1 3.00 20 02 6.00 50 0——盛和天下C30-C32#、E16-E17#楼——3 3.00 60 11002. 桩身周长Up、桩端面积Ap计算Up=2π× 0.20 = 1.256mAp=π.(0.2)2= 0.126m23.单桩竖向承载力特征值估算根据桩基规范5.2.8按下式计算Ra = Qsk + Qpk土的总极限侧阻力特征值为:Qsk = UpΣq S Li= 1.256*(20*3+50*6+60*2)=603KNLi——桩进入第i层土的厚度q S——桩侧摩擦阻系数土的总极限端阻力特征值为:Qpk = qpAp = 1100*0.126 = 139 kN单桩竖向抗压极限承载力特征值为:Ra = Qsk + Qpk = 603 + 139 = 742 kN4.群桩中单桩桩顶竖向力应按下列公式计算:轴心竖向力作用下Qk=Fk+Gk/n=58*9.8+83*9.8/5=731.08KNFk---相应于荷载效应标准组合时,作用于桩基承台顶面的竖向力;Gk---桩基承台自重及承台上土自重标准值;Qk---相应于荷载效应标准组合轴心竖向力作用下任一单桩的竖向力;n--桩基中的桩数;——QTZ630塔吊基础施工方案——计算得 Qk≤Ra满足要求所以选用5根桩长15m的超流态混凝土灌注桩满足承载力的要求。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
塔式起重机安装基础设计
摘要:塔式起重机械是建筑施工中广泛使用的起重设备,其安装基础的设计制
作将直接影响到机械的使用安全,本文针对此情况进行了塔式起重机基础的设计,以期对今后的塔机安装施工提供借鉴。
关键词:塔式起重机安装;基础;设计
1 概述
固定式塔式起重机都需要安装在基础上,基础是将塔机所承载的载荷力和自
身自重及风载力等传递到地基上的连接部分,基础的设计合理性以及施工质量直
接关系到塔机的安全使用。
塔机基础一般分为带压重和不带压重两种,其中带压
重的基础中不预埋任何构件,塔机底座直接放置于基础平面上(如FZQ2000Z型
附着式塔式起重机),在底架上安放压重,满足抗倾覆稳定的要求,固定基础只
承受水平剪力、水平扭矩和垂直压力,基础和连接件都可较小。
不带压重基础分
为三种,固定脚式塔机基础(如STT293平臂式塔式起重机),将四个固定脚直
接浇筑到基础中;地脚螺栓式塔机基础(如QTZ80塔式起重机),将地脚螺栓事先
浇筑在基础中,上面与十字梁或固定脚依靠高强螺母连接;预埋节式塔机基础
(如ZSC60300平臂式塔式起重机),将预埋节事先浇筑到基础中,上面通过销
轴与基础节连接。
不用压重的基础,塔身与预埋在基础里的连接件连接,则基础
不仅要承受水平剪力、水平扭矩和垂直压力,还要承受较大的弯矩。
因此为承受
这些载荷,基础要做得大些。
2 基础所承受载荷的计算、分析
塔式起重机基础的设计要求必须满足塔机的稳定性、基础的强度要求和基础
均匀沉降要求三个方面。
塔机稳定性是指塔机在能保持整机的稳定而不致倾翻的特性,它是保证塔机
安全使用的重要因素之一。
它由稳定性系数M稳/M倾来表示,M稳为塔机的自重、基础重和平衡重所产生的保持塔机稳定的力矩;M倾为起着倾翻塔机作用的
外力产生的力矩。
稳定系数随着工况的变化而变化,稳定系数越大表示塔机的稳
定性越好。
塔机在设计时以考虑到各种不同工况下稳定性的要求,在设计塔机基
础时其尺寸和质量必须满足稳定性要求。
塔机基础内部的结构应具有足够的强度,即能够承受各种工况下作用于基础
上的垂直力、水平力及倾覆力矩。
塔机基础在长时间的使用过程中所受的载荷一直在不断的变化,如果地基沉
降不均匀可致使塔机垂直的偏差增大,从而影响塔机的稳定性,因此要求地基沉
降均匀。
塔吊基础的设计要根据塔机自重、风载荷、倾覆弯矩和起重臂回转启动刹车
或大风吹来时产生的扭矩等因素综合考虑。
同时要考虑工作状态和非工作状态两
种情况。
塔吊附墙(附着)装置只承担风载荷等水平载荷及弯矩、扭矩,不承担自重
等竖向载荷,将塔身、附墙(附着)简化为多跨连续梁受力模型,通过受力分析,可以得出结论:塔吊在独立高度状态下,所承受的风载荷等水平载荷及各种弯矩、扭矩对底座即对基础产生的载荷最大。
安装附墙(附着)装置以后,各种水平载
荷及弯矩、扭矩等主要由附墙(附着)承担。
塔吊上升到最大高度以后,对基础
的载荷与独立高度相比仅多了标准接的重量,而其所传递的风载荷要小得多。
故
下面以某厂生产的5015塔吊为例(见图3-2 塔机稳定性计算简图),根据《塔
式起重机设计规范》(GB/T13752-92),对塔吊基础的设计方法简单介绍。
载荷取值均以独立高度状态计算,分工作状态和非工作状态两种工况分别进行受力分析。
4 结束语
该套设计方案经过多个工程使用实践检验,安全可靠,在今后的塔式起重机附着装置设计工作中可借鉴。
参考文献
[1] 刘佩横.塔式起重机使用手册.北京:机械工业出版社,2002.
[2] 刘爱国,等.起重机械安装与维修技术.郑州:河南科学技术出版社,2003.。
