2018年高考物理全国I卷(精美解析版)

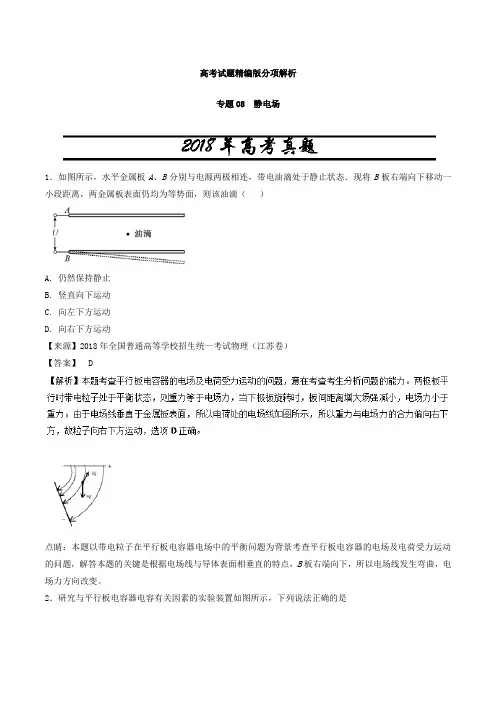

高考物理试题分项解析：静电场(含答案)
高考试题精编版分项解析专题08 静电场1．如图所示，水平金属板A、B分别与电源两极相连，带电油滴处于静止状态．现将B板右端向下移动一小段距离，两金属板表面仍均为等势面，则该油滴（）A. 仍然保持静止B. 竖直向下运动C. 向左下方运动D. 向右下方运动【来源】2018年全国普通高等学校招生统一考试物理（江苏卷）【答案】 D点睛：本题以带电粒子在平行板电容器电场中的平衡问题为背景考查平行板电容器的电场及电荷受力运动的问题，解答本题的关键是根据电场线与导体表面相垂直的特点，B板右端向下，所以电场线发生弯曲，电场力方向改变。
2．研究与平行板电容器电容有关因素的实验装置如图所示，下列说法正确的是A. 实验前，只用带电玻璃棒与电容器a板接触，能使电容器带电B. 实验中，只将电容器b板向上平移，静电计指针的张角变小C. 实验中，只在极板间插入有机玻璃板，静电计指针的张角变大D. 实验中，只增加极板带电量，静电计指针的张角变大，表明电容增大【来源】2018年全国普通高等学校招生统一考试物理（北京卷）【答案】 AD电量Q增大，则电压U也会增大，则电容C不变，故选项D错误。
点睛：本题是电容器动态变化分析问题，关键抓住两点：一是电容器的电量不变；二是电容与哪些因素有什么关系。
3．如图所示，实线表示某电场的电场线（方向未标出），虚线是一带负电的粒子只在电场力作用下的运动轨迹，设M点和N M和N【来源】2018年全国普通高等学校招生同一考试理科综合物理试题（天津卷）【答案】 D若粒子从N运动到M，则根据带电粒子所受电场力指向轨迹弯曲的内侧，可知在某点的电场力方向和速度方综上所述，D正确；【点睛】考查了带电粒子在非匀强电场中的运动；本题的突破口是根据粒子做曲线运动时受到的合力指向轨迹的内侧，从而判断出电场力方向与速度方向的夹角关系，进而判断出电场力做功情况．4．如图，三个固定的带电小球a、b和c，相互间的距离分别为ab=5 cm，bc=3 cm，ca=4 cm。

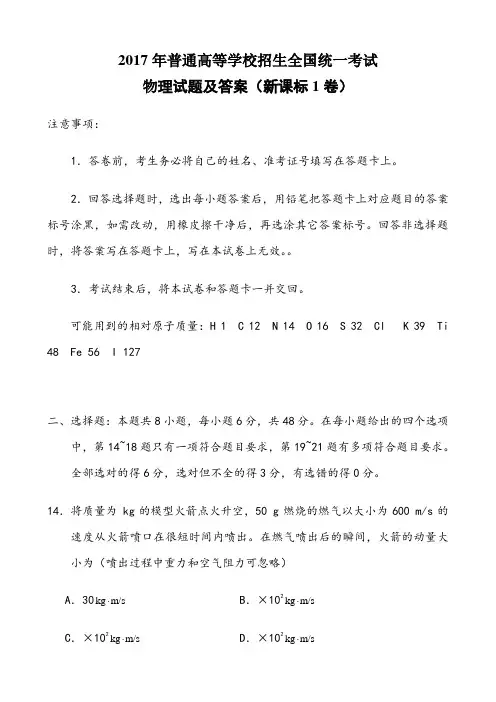

2018年全国统一高考物理试题及答案解析(新课标1卷)
2017年普通高等学校招生全国统一考试物理试题及答案（新课标1卷）注意事项：1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。
回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
可能用到的相对原子质量：H 1 C 12 N 14 O 16 S 32 Cl K 39 Ti 48 Fe 56 I 127二、选择题：本题共8小题，每小题6分，共48分。
在每小题给出的四个选项中，第14~18题只有一项符合题目要求，第19~21题有多项符合题目要求。
全部选对的得6分，选对但不全的得3分，有选错的得0分。
14．将质量为 kg的模型火箭点火升空，50 g燃烧的燃气以大小为600 m/s的速度从火箭喷口在很短时间内喷出。
在燃气喷出后的瞬间，火箭的动量大小为（喷出过程中重力和空气阻力可忽略）A．30kg m/s⋅⋅B．×102kg m/sC．×102kg m/s⋅⋅D．×102kg m/s15．发球机从同一高度向正前方依次水平射出两个速度不同的乒乓球（忽略空气的影响）。
速度较大的球越过球网，速度较小的球没有越过球网；其原因是A ．速度较小的球下降相同距离所用的时间较多B ．速度较小的球在下降相同距离时在竖直方向上的速度较大C ．速度较大的球通过同一水平距离所用的时间较少D ．速度较大的球在相同时间间隔内下降的距离较大16．如图，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上（与纸面平行），磁场方向垂直于纸面向里，三个带正电的微粒a 、b 、c 电荷量相等，质量分别为m a 、m b 、m c 。
已知在该区域内，a 在纸面内做匀速圆周运动，b在纸面内向右做匀速直线运动，c 在纸面内向左做匀速直线运动。
下列选项正确的是A ．a b c m m m >>B ．b a c m m m >>C ．a c b m m m >>D ．c b a m m m >>17．大科学工程“人造太阳”主要是将氘核聚变反应释放的能量用来发电。

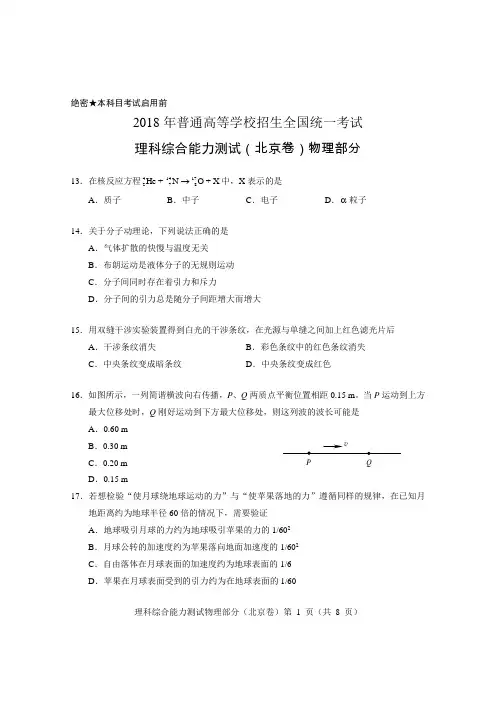

2018年北京高考物理真题及答案(完美官方版)
理科综合能力测试物理部分（北京卷）第 1 页（共 8 页）绝密★本科目考试启用前2018年普通高等学校招生全国统一考试 理科综合能力测试（北京卷）物理部分13．在核反应方程41417278He + N O + X →中，X 表示的是A ．质子B ．中子C ．电子D ．α粒子14．关于分子动理论，下列说法正确的是A ．气体扩散的快慢与温度无关B ．布朗运动是液体分子的无规则运动C ．分子间同时存在着引力和斥力D ．分子间的引力总是随分子间距增大而增大15．用双缝干涉实验装置得到白光的干涉条纹，在光源与单缝之间加上红色滤光片后A ．干涉条纹消失B ．彩色条纹中的红色条纹消失C ．中央条纹变成暗条纹D ．中央条纹变成红色16．如图所示，一列简谐横波向右传播，P 、Q 两质点平衡位置相距0.15 m 。
当P 运动到上方最大位移处时，Q 刚好运动到下方最大位移处，则这列波的波长可能是 A ．0.60 m B ．0.30 m C ．0.20 m D ．0.15 m17．若想检验“使月球绕地球运动的力”与“使苹果落地的力”遵循同样的规律，在已知月地距离约为地球半径60倍的情况下，需要验证 A ．地球吸引月球的力约为地球吸引苹果的力的1/602 B ．月球公转的加速度约为苹果落向地面加速度的1/602 C ．自由落体在月球表面的加速度约为地球表面的1/6 D ．苹果在月球表面受到的引力约为在地球表面的1/60QPv18．某空间存在匀强磁场和匀强电场。
一个带电粒子（不计重力）以一定初速度射入该空间后，做匀速直线运动；若仅撤除电场，则该粒子做匀速圆周运动。
下列因素与完成上述两类运动无关．．的是A．磁场和电场的方向B．磁场和电场的强弱C．粒子的电性和电量D．粒子入射时的速度19．研究与平行板电容器电容有关因素的实验装置如图所示。
下列说法正确的是Array A．实验前，只用带电玻璃棒与电容器a板接触，能使电容器带电B．实验中，只将电容器b板向上平移，静电计指针的张角变小C．实验中，只在极板间插入有机玻璃板，静电计指针的张角变大D．实验中，只增加极板带电量，静电计指针的张角变大，表明电容增大20．根据高中所学知识可知，做自由落体运动的小球，将落在正下方位置。

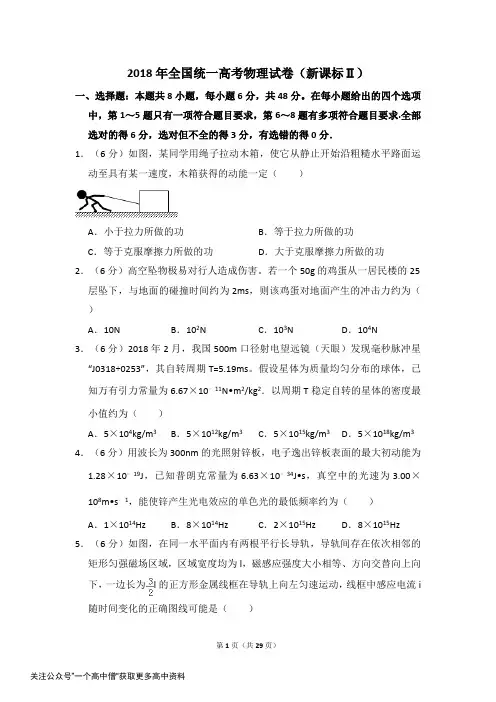

2018年全国统一高考物理试卷(新课标ⅱ)(含解析版)
2018年全国统一高考物理试卷（新课标Ⅱ）一、选择题：本题共8小题，每小题6分，共48分。
在每小题给出的四个选项中，第1～5题只有一项符合题目要求，第6～8题有多项符合题目要求.全部选对的得6分，选对但不全的得3分，有选错的得0分．1．（6分）如图，某同学用绳子拉动木箱，使它从静止开始沿粗糙水平路面运动至具有某一速度，木箱获得的动能一定（ ）A．小于拉力所做的功B．等于拉力所做的功C．等于克服摩擦力所做的功D．大于克服摩擦力所做的功2．（6分）高空坠物极易对行人造成伤害。
若一个50g的鸡蛋从一居民楼的25层坠下，与地面的碰撞时间约为2ms，则该鸡蛋对地面产生的冲击力约为（ ）A．10N B．102N C．103N D．104N3．（6分）2018年2月，我国500m口径射电望远镜（天眼）发现毫秒脉冲星“J0318+0253”，其自转周期T=5.19ms。
假设星体为质量均匀分布的球体，已知万有引力常量为6.67×10﹣11N•m2/kg2．以周期T稳定自转的星体的密度最小值约为（ ）A．5×104kg/m3B．5×1012kg/m3C．5×1015kg/m3D．5×1018kg/m3 4．（6分）用波长为300nm的光照射锌板，电子逸出锌板表面的最大初动能为1.28×10﹣19J，已知普朗克常量为6.63×10﹣34J•s，真空中的光速为3.00×108m•s﹣1，能使锌产生光电效应的单色光的最低频率约为（ ）A．1×1014Hz B．8×1014Hz C．2×1015Hz D．8×1015Hz5．（6分）如图，在同一水平面内有两根平行长导轨，导轨间存在依次相邻的矩形匀强磁场区域，区域宽度均为l，磁感应强度大小相等、方向交替向上向下，一边长为l的正方形金属线框在导轨上向左匀速运动，线框中感应电流i 随时间变化的正确图线可能是（ ）A．B．C．D．6．（6分）甲、乙两汽车在同一条平直公路上同向运动，其速度﹣时间图象分别如图中甲、乙两条曲线所示，已知两车在t2时刻并排行驶，下列说法正确的是（ ）A．两车在t1时刻也并排行驶B．在t1时刻甲车在后，乙车在前C．甲车的加速度大小先增大后减小D．乙车的加速度大小先减小后增大7．（6分）如图，纸面内有两条互相垂直的长直绝缘导线L1、L2，L1中的电流方向向左，L2中的电流方向向上，L1的正上方有a，b两点，它们相对于L2对称。

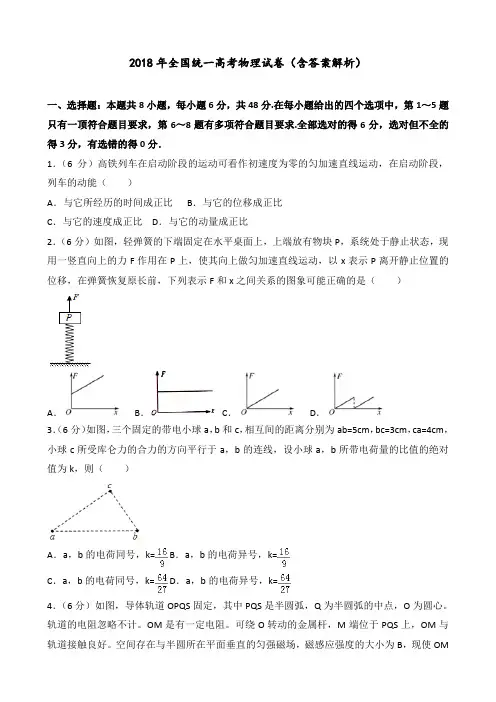

2018年 全国统一高考 物理试卷(含答案解析)
2018年全国统一高考物理试卷（含答案解析）一、选择题：本题共8小题，每小题6分，共48分.在每小题给出的四个选项中，第1～5题只有一顶符合题目要求，第6～8题有多项符合题目要求.全部选对的得6分，选对但不全的得3分，有选错的得0分．1．（6分）高铁列车在启动阶段的运动可看作初速度为零的匀加速直线运动，在启动阶段，列车的动能（）A．与它所经历的时间成正比B．与它的位移成正比C．与它的速度成正比D．与它的动量成正比2．（6分）如图，轻弹簧的下端固定在水平桌面上，上端放有物块P，系统处于静止状态，现用一竖直向上的力F作用在P上，使其向上做匀加速直线运动，以x表示P离开静止位置的位移，在弹簧恢复原长前，下列表示F和x之间关系的图象可能正确的是（）A．B．C．D．3．（6分）如图，三个固定的带电小球a，b和c，相互间的距离分别为ab=5cm，bc=3cm，ca=4cm，小球c所受库仑力的合力的方向平行于a，b的连线，设小球a，b所带电荷量的比值的绝对值为k，则（）A．a，b的电荷同号，k= B．a，b的电荷异号，k=C．a，b的电荷同号，k= D．a，b的电荷异号，k=4．（6分）如图，导体轨道OPQS固定，其中PQS是半圆弧，Q为半圆弧的中点，O为圆心。
轨道的电阻忽略不计。
OM是有一定电阻。
可绕O转动的金属杆，M端位于PQS上，OM与轨道接触良好。
空间存在与半圆所在平面垂直的匀强磁场，磁感应强度的大小为B，现使OM从OQ位置以恒定的角速度逆时针转到OS位置并固定（过程Ⅰ）；再使磁感应强度的大小以一定的变化率从B增加到B′（过程Ⅱ）。
在过程Ⅰ、Ⅱ中，流过OM的电荷量相等，则等于（）A．B．C．D．25．（6分）如图，abc是竖直面内的光滑固定轨道，ab水平，长度为2R；bc是半径为R的四分之一圆弧，与ab相切于b点。
一质量为m的小球，始终受到与重力大小相等的水平外力的作用，自a点处从静开始向右运动。
重力加速度大小为g。

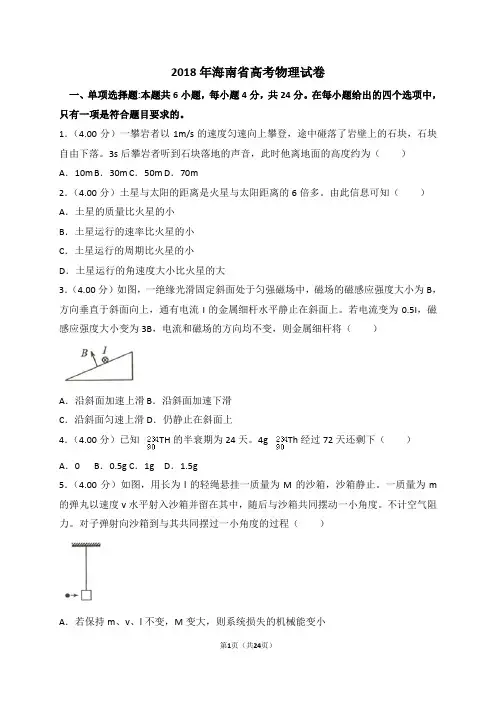

2018年海南省高考物理试卷(解析版)
2018年海南省高考物理试卷一、单项选择题:本题共6小题，每小题4分，共24分。
在每小题给出的四个选项中，只有一项是符合题目要求的。
1．（4.00分）一攀岩者以1m/s的速度匀速向上攀登，途中碰落了岩壁上的石块，石块自由下落。
3s后攀岩者听到石块落地的声音，此时他离地面的高度约为（）A．10m B．30m C．50m D．70m2．（4.00分）土星与太阳的距离是火星与太阳距离的6倍多。
由此信息可知（）A．土星的质量比火星的小B．土星运行的速率比火星的小C．土星运行的周期比火星的小D．土星运行的角速度大小比火星的大3．（4.00分）如图，一绝缘光滑固定斜面处于匀强磁场中，磁场的磁感应强度大小为B，方向垂直于斜面向上，通有电流I的金属细杆水平静止在斜面上。
若电流变为0.5I，磁感应强度大小变为3B，电流和磁场的方向均不变，则金属细杆将（）A．沿斜面加速上滑 B．沿斜面加速下滑C．沿斜面匀速上滑 D．仍静止在斜面上4．（4.00分）已知TH的半衰期为24天。
4g Th经过72天还剩下（）A．0 B．0.5g C．1g D．1.5g5．（4.00分）如图，用长为l的轻绳悬挂一质量为M的沙箱，沙箱静止。
一质量为m 的弹丸以速度v水平射入沙箱并留在其中，随后与沙箱共同摆动一小角度。
不计空气阻力。
对子弹射向沙箱到与其共同摆过一小角度的过程（）A．若保持m、v、l不变，M变大，则系统损失的机械能变小B．若保持M、v、l不变，m变大，则系统损失的机械能变小C．若保持M、m、l不变，v变大，则系统损失的机械能变大D．若保持M、m、v不变，l变大，则系统损失的机械能变大6．（4.00分）某大瀑布的平均水流量为5900m3/s，水的落差为50m。
已知水的密度为1.00×103kg/m3．在大瀑布水流下落过程中，重力做功的平均功率约为（）A．3×106W B．3×107W C．3×108W D．3×109W二、多项选择题：本题共4小题，每小题5分，共20分．在每小题给出的四个选项中，有多个选项是符合题目要求的．全部选对的得5分，选对但不全的得3分，有选错的得0分．7．（5.00分）如图，在磁感应强度大小为B的匀强磁场中，有一面积为S的矩形单匝闭合导线abcd，ab边与磁场方向垂直，线框的电阻为R．使线框以恒定角速度ω绕过ad、bc中点的轴旋转。
2018年高考真题全国I卷(含答案)
2018年普通高等学校招生统一考试语文（全国I卷）本试卷共22题，共150分，共10页。
考试结束后，将本试卷和答题卡一并交回。
注意事项：1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折叠、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、现代文阅读（36分）（一）论述类文本阅读（本题共3小题，9分）阅读下面的文字，完成1~3题。
诸子之学，兴起于先秦，当时一大批富有创见的思想家喷涌而出，蔚为思想史之奇观。
在狭义上，诸子之学与先秦时代相联系；在广义上，诸子之学则不限于先秦而绵延于此后中国思想发展的整个过程，这一过程至今仍没有终结。
诸子之学的内在品格是历史的承继性以及思想的创造性和突破性。
“新子学”，即新时代的诸子之学，也应有同样的品格。
这可以从“照着讲”和“接着讲”两个方面来理解。
一般而言，“照着讲”主要是从历史角度对以往经典作具体的实证性研究，诸如训诂、校勘、文献编纂，等等。
这方面的研究涉及对以往思想的回顾、反思，既应把握历史上的思想家实际说了些什么，也应总结其中具有创造性和生命力的内容，从而为今天的思考提供重要的思想资源。
与“照着讲”相关的是“接着讲”，从思想的发展与诸子之学的关联看，“接着讲”接近诸子之学所具有的思想突破性的内在品格，它意味着延续诸子注重思想创造的传统，以近代以来中西思想的互动为背景，“接着讲”无法回避中西思想之间的关系。
在中西之学已相遇的背景下，“接着讲”同时展开为中西之学的交融，从更深的层次看，这种交融具体展开为世界文化的建构与发展过程。
中国思想传统与西方思想传统都构成了世界文化的重要资源，而世界文化的发展，则以二者的互动为其重要前提。
2018北京卷物理(含答案)
2018年普通高等学校招生全国统一考试（北京卷）13．在核反应方程24He+714N ®817O+X中，X 表示的是 A ．质子 B ．中子 C ．电子 D ．α粒子14．关于分子动理论，下列说法正确的是A ．气体扩散的快慢与温度无关B ．布朗运动是液体分子的无规则运动C ．分子间同时存在着引力和斥力D ．分子间的引力总是随分子间距增大而增大15．用双缝干涉实验装置得到白光的干涉条纹，在光源与单缝之间加上红色滤光片后A ．干涉条纹消失B ．彩色条纹中的红色条纹消失C ．中央条纹变成暗条纹D ．中央条纹变成红色16．如图所示，一列简谐横波向右传播，P 、Q 两质点平衡位置相距0.15 m 。
当P 运动到上方最大位移处时，Q 刚好运动到下方最大位移处，则这列波的波长可能是 A ．0.60 m B ．0.30 m C ．0.20 m D ．0.15 m17．若想检验“使月球绕地球运动的力”与“使苹果落地的力”遵循同样的规律，在已知月地距离约为地球半径60倍的情况下，需要验证A ．地球吸引月球的力约为地球吸引苹果的力的1/602B ．月球公转的加速度约为苹果落向地面加速度的1/602C ．自由落体在月球表面的加速度约为地球表面的1/6D ．苹果在月球表面受到的引力约为在地球表面的1/6018．某空间存在匀强磁场和匀强电场。
一个带电粒子(不计重力)以一定初速度射入该空间后，做匀速直线运动；若仅撤除电场，则该粒子做匀速圆周运动，下列因素与完成上述两类运动无关的是A ．磁场和电场的方向B ．磁场和电场的强弱C ．粒子的电性和电量D ．粒子入射时的速度19．研究与平行板电容器电容有关因素的实验装置如图所示，下列说法正确的是A ．实验前，只用带电玻璃棒与电容器a 板接触，能使电容器带电B ．实验中，只将电容器b 板向上平移，静电计指针的张角变小C ．实验中，只在极板间插入有机玻璃板，静电计指针的张角变大D ．实验中，只增加极板带电量，静电计指针的张角变大，表明电容增大20．根据高中所学知识可知，做自由落体运动的小球，将落在正下方位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1F Pabc2018年普通高等学校招生全国统一考试（卷Ⅰ）物 理二、选择题：本题共8小题，每小题6分，共48分。
在每小题给出的四个选项中，第14～18题只有一项符合题目要求，第19～21题有多项符合题目要求。
全部选对的得6分，选对但不全的得3分，有选错的得0分。
14．高铁列车在启动阶段的运动可看作初速度为零的匀加速直线运动。
在启动阶段，列车的动能A ．与它所经历的时间成正比B ．与它的位移成正比C ．与它的速度成正比D ．与它的动量成正比【答案】B15．如图，轻弹簧的下端固定在水平桌面上，上端放有物块P ，系统处于静止状态。
现用一竖直向上的力F 作用在P 上，使其向上做匀加速直线运动。
以x 表示P 离开静止位置的位移，在弹簧恢复原长前，下列表示F 和x 之间关系的图像可能正确的是【答案】A【解析】本题考查牛顿运动定律、匀变速直线运动规律、力随位移变化的图线及其相关的知识点。
由牛顿运动定律，F-mg-F 弹=ma ，F 弹=kx ，联立解得F=mg+ma + kx ，对比题给的四个图象，可能正确的是A 。
【点睛】牛顿运动定律是高中物理主干知识，匀变速直线运动规律贯穿高中物理。
16．如图，三个固定的带电小球a 、b 和c ，相互间的距离分别为ab=5cm ，bc=3cm ，ca =4cm 。
小球c 所受库仑力的合力的方向平行于a 、b 的连线。
设小球a 、b 所带电荷量的比值的绝对值为k ，则O FxAOFxBOFxCOFxDA．a、b的电荷同号，169k=B．a、b 的电荷异号，169k=C．a、b的电荷同号，6427k=D．a、b的电荷异号，6427k=【答案】D【解析】本题考查库仑定律、受力分析及其相关的知识点。
对小球c所受库仑力分析，画出a对c的库仑力和b对c的库仑力，a对c的库仑力为排斥力，ac的电荷同号，b对c的库仑力为吸引力，bc电荷为异号，所以ab的电荷为异号。
设ac与bc的夹角为θ，利用平行四边形定则和几何关系、库仑定律可得，F ac=k’，F bc=k’，tanθ=3/4，tanθ= F bc / F ac，ab电荷量的比值k=，联立解得：k=64/27，选项D正确。
【点睛】此题将库仑定律、受力分析、平行四边形定则有机融合，难度不大。
17．如图，导体轨道OPQS固定，其中PQS是半圆弧，Q为半圆弧的中点，O为圆心。
轨道的电阻忽略不计。
OM是有一定电阻、可绕O转动的金属杆，M端位于PQS上，OM与轨道接触良好。
空间存在与半圆所在平面垂直的匀强磁场，磁感应强度的大小为B。
现使OM从OQ位置以恒定的角速度逆时针转到OS位置并固定（过程I）；再使磁感应强度的大小以一定的变化率从B增加到B'（过程II）。
在过程I、II中，流过OM的电荷量相等，则BB'等于A．54B．32C．74D．2【答案】B【解析】本题考查电磁感应及其相关的知识点。
过程I回路中磁通量变化△Φ1=BπR2，设OM的电阻为R，流过OM的电荷量Q1=△Φ1/R。
过程II回路中磁通量变化△Φ2=（B’-B）πR2，流过OM的电荷量Q2=△Φ2/R。
Q2=Q1，联立解得：B’/B=3/2，选项B正确。
【点睛】此题将导体转动切割磁感线产生感应电动势和磁场变化产生感应电动势有机融合，经典中创新。
18．如图，abc是竖直面内的光滑固定轨道，ab水平，长度为2R；bc是半径为R的四分之一圆弧，与ab 相切于b点。
一质量为m的小球，始终受到与重力大小相等的水平外力的作用，自a点处从静止开始向右运动。
重力加速度大小为g。
小球从a点开始运动到其轨迹最高点，机械能的增量为a bc RPM23A ．2mgRB ．4mgRC ．5mgRD ．6mgR【答案】C【解析】本题考查了运动的合成与分解、动能定理等知识，意在考查考生综合力学规律解决问题的能力。
设小球运动到c 点的速度大小为v C ，则对小球由a 到c 的过程，由动能定理得：F ·3R -mg R =mv c 2，又F =mg ，解得：v c 2=4gR ，小球离开c 点后，在水平方向做初速度为零的匀加速直线运动，竖直方向在重力作用力下做匀减速直线运动，由牛顿第二定律可知，小球离开c 点后水平方向和竖直方向的加速度大小均为g ，则由竖直方向的运动可知，小球从离开c 点到其轨迹最高点所需的时间为:t =v C /g =2，小球在水平方向的加速度a =g ，在水平方向的位移为x=at 2=2R 。
由以上分析可知，小球从a 点开始运动到其轨迹最高点的过程中，水平方向的位移大小为5R ，则小球机械能的增加量△E =F ·5R =5mgR ，选项C 正确ABD 错误。
【点睛】此题将运动的合成与分解、动能定理有机融合，难度较大，能力要求较高。
19．如图，两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路。
将一小磁针悬挂在直导线正上方，开关未闭合时小磁针处于静止状态。
下列说法正确的是A ．开关闭合后的瞬间，小磁针的N 极朝垂直纸面向里的方向转动B ．开关闭合并保持一段时间后，小磁针的N 极指向垂直纸面向里的方向C ．开关闭合并保持一段时间后，小磁针的N 极指向垂直纸面向外的方向D ．开关闭合并保持一段时间再断开后的瞬间，小磁针的N 极朝垂直纸面向外的方向转动【答案】AD【解析】 本题考查电磁感应、安培定则及其相关的知识点。
开关闭合的瞬间，左侧的线圈中磁通量变化，产生感应电动势和感应电流，由楞次定律可判断出直导线中电流方向为由南向北，由安培定则可判断出小磁针处的磁场方向垂直纸面向里，小磁针的N 极朝垂直纸面向里的方向转动，选项A 正确；开关闭合并保持一段时间后，左侧线圈中磁通量不变，线圈中感应电动势和感应电流为零，直导线中电流为零，小磁针恢复到原来状态，选项BC 错误；开关闭合并保持一段时间后再断开后的瞬间，左侧的线圈中磁通量变化，产生感应电动势和感应电流，由楞次定律可判断出直导线中电流方向为由北向南，由安培定则可判断出小磁针处的磁场方向垂直纸面向外，小磁针的N 极朝垂直纸面向外的方向转动，选项D 正确。
【点睛】此题中套在一根铁芯上的两个线圈，实际上构成一个变压器。
北南N S420．2017年，人类第一次直接探测到来自双中子星合并的引力波。
根据科学家们复原的过程，在两颗中子星合并前约100s 时，它们相距约400km ，绕二者连线上的某点每秒转动12圈。
将两颗中子星都看作是质量均匀分布的球体，由这些数据、万有引力常量并利用牛顿力学知识，可以估算出这一时刻两颗中子星A ．质量之积B ．质量之和C ．速率之和D ．各自的自转角速度【答案】BC【解析】本题考查天体运动、万有引力定律、牛顿运动定律及其相关的知识点。
双中子星做匀速圆周运动的频率f =12Hz （周期T =1/12s ），由万有引力等于向心力，可得，G=m 1r 1（2πf ）2，G =m 2r 2（2πf ）2，r 1+ r 2=r =40km ，联立解得：（m 1+m 2）=（2πf ）2Gr 3，选项B 正确A 错误；由v 1=ωr 1=2πf r 1，v 2=ωr 2=2πf r 2，联立解得：v 1+ v 2=2πf r ，选项C 正确；不能得出各自自转的角速度，选项D 错误。
【点睛】此题以最新科学发现为情景，考查天体运动、万有引力定律等。
21．图中虚线a 、b 、c 、d 、f 代表匀强电场内间距相等的一组等势面，已知平面b 上的电势为2V 。
一电子经过a 时的动能为10eV ，从a 到d 的过程中克服电场力所做的功为6eV 。
下列说法正确的是A ．平面c 上的电势为零B ．该电子可能到达不了平面fC ．该电子经过平面d 时，其电势能为4eVD ．该电子经过平面b 时的速率是经过d 时的2倍 【答案】AB【解析】本题考查等势面及其相关的知识点。
根据题述，匀强电场中等势面间距相等，相邻等势面之间的电势差相等。
设相邻等势面之间的电势差为U ，根据电子从a 到d 的过程中克服电场力所做功为W ab=6e V ，电场方向水平向右。
由W ab =3e V ，联立解得：U =2V 。
已知b 的电势为2V ，则平面c 上的电势为零，选项A 正确；由于af 之间的电势差为4U =8V ，一电子经过a 时的动能为10eV ，由于题述没有指出电子速度方向，若该电子速度方向指向左或指向上或下，则该电子就到达不了平面f ，选项B 正确；由于题述没有指出电子速度方向，选项CD 错误。
【点睛】此题以等势面切入，考查电场力做功及其相关知识点。
a b c d f5三、非选择题：共174分。
第22～32题为必考题，每个试题考生都必须作答。
第33～38题为选考题，考生根据要求作答。
（一）必考题：共129分。
22．（5分）如图（a ），一弹簧上端固定在支架顶端，下端悬挂一托盘；一标尺由游标和主尺构成，主尺竖直固定在弹簧左边；托盘上方固定有一能与游标刻度线准确对齐的装置，简化为图中的指针。
现要测量图（a ）中弹簧的劲度系数。
当托盘内没有砝码时，移动游标，使其零刻度线对准指针，此时标尺读数为1.950cm ；当托盘内放有质量为0.100kg 的砝码时，移动游标，再次使其零刻度线对准指针，标尺示数如图（b ）所示，其读数为 cm 。
当地的重力加速度大小为29.80m/s ，此弹簧的劲度系数为 N/m （保留3位有效数字）。
【答案】 (1). 3.775 (2). 53.7【解析】本题主要考查游标卡尺的读数，弹簧劲度系数的测量、胡克定律及其相关的知识点，意在考查考生灵活运用教材上游标卡尺的使用和探究弹簧的伸长与形变量的关系实验知识的能力。
实验所用的游标卡尺精度为0.05mm ，游标卡尺上游标第15条刻度线与主尺刻度线对齐，根据游标卡尺的读数规则，图（b ）所示的游标卡尺读数为3.7cm+15×0.05mm=3.7cm+0.075cm=3.775cm。
托盘中放有质量为m =0.100kg 的砝码时，弹簧受到的拉力F =mg =0.100×9.8N=0.980N，弹簧伸长x =3.775cm-1.950cm=1.825cm=0.01825m ，根据胡克定律，F =kx ，解得此弹簧的劲度系数k =F /x =53.7N/m 。
【点睛】解答此题常见错误主要有：一是游标卡尺读数误差，或单位搞错导致错写成37.70；二是把重力加速度按照习惯用g=10m/s 2代入计算导致错误；三是考虑采用图象法处理实验数据计算劲度系数耽误时间。
23．（10分）某实验小组利用如图（a ）所示的电路探究在25C ~80C ︒︒范围内某热敏电阻的温度特性。
