污水处理厂二沉池刮泥机操作规程

合集下载

二沉池操作规程范文

一、目的

为了确保二沉池的正常运行，保证废水的处理效果，保护环境，减少

污染物的排放，制定本操作规程。

二、适用范围

本操作规程适用于所有使用二沉池进行废水处理的单位。

三、操作人员的责任

1.操作人员必须达到相关岗位的资格要求，并持有相应的操作证书。

2.操作人员必须熟悉二沉池的结构、工作原理和操作程序，熟悉废水

处理设备的性能和使用方法。

3.操作人员必须做好个人防护工作，穿戴好相关的防护设备。

4.操作人员必须按照规定的操作程序进行操作，不得改变操作参数和

操作顺序。

5.操作人员必须定期进行设备检查和维护，及时发现故障并及时处理。

四、操作程序

1.开启二沉池排水泵，将废水引入二沉池，同时打开泥水泵，将废水

和混凝剂充分混合。

2.观察进水流量，根据实际情况适时调整进水阀门。

3.打开混凝剂投加泵，将混凝剂均匀投加到废水中。

4.根据污水水质，调整加药量和投加时间，确保混凝剂与废水充分反应。

5.观察水泵的运行情况，如有异常，应及时停机检修。

6.根据池体的沉降情况，定期开启泥水泵将沉淀物抽出。抽泥次数和

时间根据实际情况灵活调整。

7.定期检查沉降池的水质，根据水质情况调整操作参数，保证处理效果。

8.不定期进行设备的清洗和维护，清理泥槽和管道堵塞物。

9.当二沉池运行中出现故障时，应立即停机检修，如需更换设备，必

须按照规定的程序进行。

10.操作结束后，关闭排水泵和混凝剂投加泵，切断电源。

五、安全注意事项

1.操作人员必须进行相关的安全培训，熟悉仪器设备的操作要求和安

全事项。

2.操作人员必须穿戴好防护用品，包括防护服、安全帽、防护眼镜、

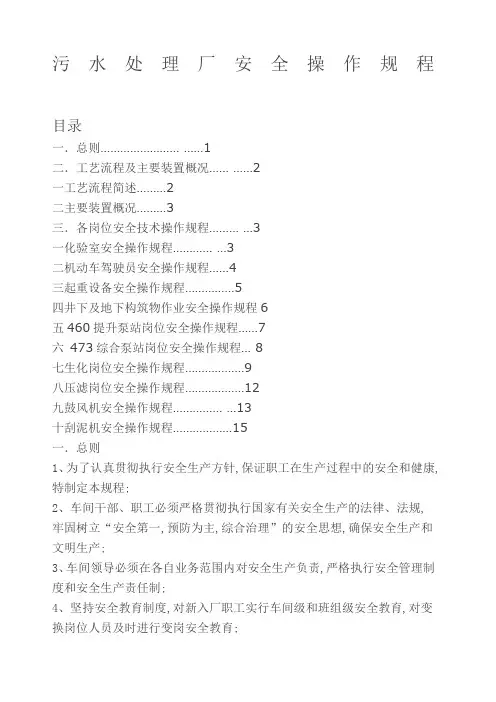

污水处理厂安全操作规程

一．总则........................ (1)

二．工艺流程及主要装置概况...... (2)

一工艺流程简述 (2)

二主要装置概况 (3)

三．各岗位安全技术操作规程......... (3)

一化验室安全操作规程............ (3)

二机动车驾驶员安全操作规程 (4)

三起重设备安全操作规程 (5)

四井下及地下构筑物作业安全操作规程6

五460提升泵站岗位安全操作规程 (7)

六473综合泵站岗位安全操作规程 (8)

七生化岗位安全操作规程 (9)

八压滤岗位安全操作规程 (12)

九鼓风机安全操作规程............... (13)

十刮泥机安全操作规程 (15)

一．总则

1、为了认真贯彻执行安全生产方针,保证职工在生产过程中的安全和健康,特制定本规程;

2、车间干部、职工必须严格贯彻执行国家有关安全生产的法律、法规,

牢固树立“安全第一,预防为主,综合治理”的安全思想,确保安全生产和文明生产;

3、车间领导必须在各自业务范围内对安全生产负责,严格执行安全管理制度和安全生产责任制;

4、坚持安全教育制度,对新入厂职工实行车间级和班组级安全教育,对变换岗位人员及时进行变岗安全教育;

5、杜绝“三违”违章指挥,违章作业,违反劳动纪律现象的发生;

6、所有作业必须做到“四不伤害”不伤害自己,不伤害他人,不被他人伤害,保护他人不被伤害;

7、发生事故坚持“四不放过”找不出事故原因不放过,事故责任人和广大员工受不到教育不放过,没有制定出防范措施不放过,事故的责任人没有受到处罚不放过原则;

污水处理厂二沉池链式刮泥机安装施工方案

一、前言

在污水处理过程中，二沉池是一个非常重要的环节，其中链式刮泥机作为关键设备之一扮演着至关重要的角色。本文将针对污水处理厂二沉池链式刮泥机的安装施工方案进行详细介绍。

二、施工准备工作

2.1 设备准备

在进行链式刮泥机的安装前，需要确保所有设备已经到位，包括链式刮泥机本体、支架、传动装置等配件。

2.2 施工人员分工

明确各个施工人员的职责和分工，确保施工过程可以有条不紊地进行。

2.3 安全措施

在安装过程中，要严格遵守安全操作规程，做好个人防护，确保施工人员的安全。

三、安装过程

3.1 安装位置选择

根据设计要求和实际情况，确定链式刮泥机的安装位置。通常情况下，应选择在二沉池的中央位置，确保刮泥机可以有效地清除淤泥。

3.2 安装基础

在确定好安装位置后，进行基础的施工工作，确保基础牢固平整，能够承受刮泥机的重量和运转时的冲击力。

3.3 安装链式刮泥机

将链式刮泥机按照图纸要求进行安装，确保各个零部件的连接正确牢固。

四、调试和验收

4.1 传动系统调试

安装完链式刮泥机后，需要对传动系统进行调试，确保链轮、链条等零部件运转正常。

4.2 刮泥效果检测

进行刮泥机的试运行，观察刮泥效果，确保淤泥能够被有效清除。

4.3 验收

完成调试后，进行最终验收，确保链式刮泥机安装施工符合设计要求，能够正常运转。

五、总结

通过本文详细介绍了污水处理厂二沉池链式刮泥机的安装施工方案，希望能够对相关人员提供一定的参考和指导。在实际施工中，需要严格按照设计要求和安全规程进行操作，确保污水处理设备可以正常运转，达到预期的净化效果。

污水处理厂安全操作规程

旋转格栅安全操作规程

一、格栅开动前，操作者务必在断电情况下检查格栅各部份有无特殊，并按规定对格栅进行润滑、保养。

二、合上格栅电源，给格栅送上电压。

三、将转换开关置于手动位置，起动格栅运转，观察格栅运转、排渣与卸渣情况，有无杂音、特殊。若有特殊，应立即停车，按规定给予解决，排除。

四、格栅手动运转正常后，可投入自动运转状态，操作者并守机十分钟，观察运转情况，以后每半小时至少对格栅进行一次巡视检查。

五、格栅运行过程中如有杂物卡住，应能自动停车报警，如今的值班班长应迅速组织人员在脱离电源的情况下进行消除故障，恢复生产。

六、格栅运转中如发生特殊情况，操作者应及时发现，并按下紧急停车按钮，切断电源，并报告生产科，组织人员查明情况，排除故障。

七、格栅工作完毕，操作者务必切断格栅电源，并对格栅进行清理保养，填写工作记录。

压缩机安全操作规程

一、起动前的准备：

1．压缩机启动前务必通知曝气池值班人员，预先打开各曝气池通道阀门。(根据需要与可能，还可向二沉池、沉砂池、泵房后池送气)

2．检查润滑油箱油位，如不足务必补足。

3．检查卸载装置口，应处于全开位置(色标为黑白各半)。

4．开启电除尘器处于工作状态，检查工作电流，正常值≯25mA。如今，电除尘器内如有放电声，电流表连续大幅度摆动，则暂时关闭电除尘器，请示上级。

二、压缩机的启动

当以上各项均完成后，即可准备启动压缩机

1．将低压配电屏合闸送电。

2，将仪表柜上现场——遥控开关置于现场位置

3．将仪表柜的主开关置于“开”的位置。

4．用钥匙接通仪表柜操纵电压。这时：辅助油泵、油冷却器风扇、油分离器、音罩、排风扇应同时投入工作；操纵电压绿指示灯、辅助油泵工作绿指示灯亮。

污水处理厂设备运行操作说明

污水处理厂设备运行操作说明----e0d59cec-7160-11ec-a214-

7cb59b590d7d

污水处理厂设备、运行操作说明

主要功能：拦截污水中较大的悬浮物，保证水泵正常运行。设计参数：设计流量

Qmax=3300m3/h，渠道宽度b=1000mm

工程内容：粗格栅渠2条，渠宽b=1000mm；e=20mm的回转式粗格栅2台。每台粗格

栅前后设有闸门（共4套）作检修和更换设备时用。粗格栅配套l=4.0m，n=2.2kw螺旋输

送压实机1台。

仪器：3个液位计。

运行方式：根据栅前后液位差（200mm）和设定时间控制清污和输送动作，螺旋输送

压实机与粗格栅机联锁或人工控制。

主要功能：改善污水，满足后续处理设施的水力要求。设计参数：设计流量

Qmax=3300m3/h。

工程内容：q=830m3/h、h=15m、n=45kw的潜水排污泵（1期3台，2用1备，其中1

台变频，预留二期2台设备安装空间），cd12-12d型电动葫芦1台，起重量2吨，起升高度12米。

运行方式：根据集水井水位自动或手动控制水泵的启停

仪表：ph仪1个、液位计1个。

注意事项：最好将提升泵油底壳中的液位控制在20个踏板上，但不超过18个踏板，

以防止工厂外的储罐溢出。

主要功能：进一步去除污水中细小悬浮物，降低生物处理负荷。

设计参数：设计流量Qmax=3300m3/h，渠道宽度b=1800mm。

工程内容：细格栅2条，渠宽b=1800mm；e=6mm的螺旋式细格栅2台。每台细格栅前

后设有手动闸门作检修和设备更换用。配套l=5.0m，n=2.2kw无轴螺旋输送机1台。

二沉池刮泥机的工作原理

二沉池刮泥机是一种常用于污水处理的设备，其工作原理是利用

机械刮板将污泥从二沉池的底部刮至刮泥斗，进而实现对污水的固液

分离和污泥的集中处理。以下将详细介绍二沉池刮泥机的工作原理。

首先，我们需要了解二沉池的基本工作原理。二沉池是一种常见

的后处理设备，主要用于污水处理厂中对废水进行初步处理。废水经

过前处理后，进入二沉池，通过重力沉降原理，固体悬浮物（主要是

污泥）会在池底沉积下来，同时水上部分则通过出水口排出。

而二沉池刮泥机则是在二沉池底部进行污泥的刮除和集中处理。

它通常由刮泥机主机、刮泥槽、传动机构、电气控制系统等组成。

刮泥机主机是刮泥机的核心部件，它包括刮泥装置和传动部分。

刮泥装置通常由刮板、导向装置和刮泥斗组成。刮板位于二沉池底部，通过刮泥机主轴的带动下，实现了刮泥装置的旋转。刮板的材料通常

选用耐磨、耐腐蚀的材料，以确保刮板具有良好的使用寿命。导向装

置作用是引导污泥从刮板刮过的位置移至刮泥斗，避免污泥堆积或分散。刮泥斗是收集、转运污泥的设备，通常位于二沉池的一侧，在刮

泥装置刮下污泥后，通过刮泥斗将其运输至污泥处理区进行进一步的处理。

传动机构主要是为了提供刮泥机主机的旋转动力。传动机构一般是由电机、减速器、主轴等组成。当电机带动减速器旋转时，通过主轴将动力传递给刮泥机主机，使其进行刮泥操作。

电气控制系统是对二沉池刮泥机的工作进行监控和控制的部分。它通常包括一个控制面板和一些传感器。通过控制面板操作，可以实现对刮泥机主机的启停、速度调节等功能。传感器则用于测量刮泥机的运行参数，如刮泥机主轴的转速、刮泥斗的位置等，通过传感器的信号可以判断刮泥机的工作状态，为后续的运维提供依据。

非金属链板式刮泥机操作规程

一、用途与简介

二、结构及工作原理

三、安装

四、使用操作

五、维护、保养及注意事项

六、联系方式

一、用途与简介

非金属链板式刮泥机主要用于平流式（矩形）沉淀池，尤其是污水处理工程中的沉砂池，初沉池、二沉池及隔油池等矩形池池底的泥砂刮集排除。

二、结构及工作原理

非金属链板板式刮泥机主要由固定于池面的驱动减速装置、及设置于池内带刮板的牵引链、传动链付及张紧装置、安全保护装置等组成。

减速驱动装置通过链轮付将动力传递于牵引链带动刮板沿池内上下轨道作定向回转连续运行，运行过程中刮板将池底泥砂刮进集泥坑。

三、安装

1、将轨道调节支架按图纸要求用高强度膨胀螺栓与池壁固定此时应注意到一定要调平安装轨道的平面在同一平面内。

2、导轨焊接在支加上，导轨如有连接，接头应搁在支架上。

3、轴装入时固定式支承内，透盖、端盖内都应加足耐水型铝基润滑脂，以防水侵入。

4、上从动传动轴系、下从动传动轴系，链轮、与导轮内轴承的密封采用柔性石墨，压

盖安装时均匀压入，并转动从动链轮要求转动灵活。

5、轨道接头处的高差和左右不平允差 1mm。

6、轨道的同一截面相对称高允差 5mm。

7、所有焊缝满焊

8、轨道在伸缩缝处间隙为 3±1mm；

9、构架平面应保持平衡，左右无明显倾斜；

10、所有转动及铰接部位应转动灵活，无卡滞和阻塞现象；

四、使用操作

1、各驱动机构、减速器、传动链、滚动轴承及活动部位要注一定数量的润滑油及油脂。

2、接上电源后，应检查驱动机构转向是否一致，接线是否符合要求，如有差错应立即调整。

3、消除沉淀池中的施工垃圾及其它杂物。

4、在沉淀池灌水之前，刮泥机空车应多次运转，以检验驱动机构运转是否正常。

污水处理厂设备操作规程

污水处理厂设备操作规程1. 运行前检查

1) 检查设备运行和停止按钮是否正常；

2) 检查设备的电源电压是否正常；

3) 检查设备的进出水管路是否畅通；

4) 检查设备的运转部件是否有异常声音或异味。

2. 设备启动

1) 将电源开关打开；

2) 按照操作程序逐步启动设备；

3) 监测设备的运行情况，确保每个部件正常运转。

3. 运行中监测

1) 定期检查设备各部件的工作情况；

2) 根据污水处理厂的水质要求，调节设备的处理参数；

3) 确保设备处于正常稳定的运行状态。

4. 设备停止

1) 根据操作程序逐步停止设备；

2) 关闭设备的电源开关；

3) 对设备进行清洁和维护工作。

5. 设备维护

1) 定期对设备进行清洁和维护；

2) 定期更换设备的易损件。

6. 废水排放

1) 对经过处理的废水进行监测，确保水质符合排放标准；

2) 根据工期和设施的情况，定期对废水进行排放。

7. 安全注意事项

1) 操作人员必须严格按照操作规程操作设备；

2) 操作人员需佩戴相应的防护装备；

3) 在操作和维护过程中，要随时注意设备的运行情况，并定期检查设备的安全状况。

以上就是污水处理厂设备操作规程，希望所有操作人员严格按照规程操作设备，确保设备

的安全运行和处理效果。污水处理厂是对城市污水进行处理，将其转化为可供再利用的水

或者达到排放标准的水。污水处理厂设备操作规程的制定和执行对于保障污水处理厂设备

的正常运行和处理效果至关重要。以下将继续介绍相关内容。

8. 处理过程监测

1) 污水处理过程中需要对关键环节进行实时监测和记录，包括污水的处理量、PH值、

污水处理设备安全操作规程

1. 目的：为了规范《安全操作规程》的管理及运用，实现污水处理全员的安全操作规程标准化、规范化，熟练掌握技术技能，不断提升实操演练，保障污水处理安全生产，保证污水的达标排放，特制定本制度。

2.合用范围：本规程合用于污水站

3.职责：

3.1 掌握安全生产基本知识和有关安全生产规章制度和本岗位安全操作规程，具备本岗位安全操作技能要求；

3.2 严格遵守本单位安全生产规章制度和安全操作规程，服从管理，不违章作业，有权拒绝违章指挥，不冒险作业；

3.3 遵守劳动纪律，不脱岗、不串岗、不睡岗；

3.4 正确佩戴和使用劳保用品，并有权监督他人做好劳动保护和安全生产工作；

3.5 坚持每班对所负责的区域、设备进行巡回安全检查工作，发现隐患和险情及时报告上级领导。发现有重大险情，有权先住手生产迅速报告上级领导组织处理，并要做好防止事态扩大相关工作；

3.6 积极参加各级部门组织的安全生产活动，提出有关安全操作规程的合理化建议；

3.7 熟悉掌握有关事故应急救援知识，对发生的各类人身事故，要首先对伤者进行抢救，并要做好对事故现场的保护和对上级报告工作，不得发生隐瞒事故或者迟

报事故现象。

4.设备技术参数：

4.1 机械格栅

栅宽 800 mm

栅隙 5 mm

安装角度70°

功率 2.2kw

4.2 提升泵

扬程 15.0 m

流量 40m3/h 扬程 15.0 m

功率 4 kw

泵体铸铁

机械密封

导杆及支架不锈钢

4.3 水解酸化处理单元

弹性填料型号：￠ 150

预曝气材质： UPVC

出水堰材质：材质： SS304

天津污水处理厂吸泥机,刮泥机安装技术措施

一
池径，两条池径交点即为池中心．（）４以二沉池中心点作为中立柱基础中心点，检查中立柱基础地脚螺栓孔位置偏差是否在允许范围内．若不合格，则由相关专业人员进行修改调整．（）５以二沉池中心点为圆心，０ｍ１０ｍ为半径画弧，５作为中立柱、底密封环安装找正的基准圆．１２安装．（）１就位顺序：依次顺序为底密封环、中立柱一集泥筒一转笼一中心传动机构一 “ ” Ａ字连接架一桁架一刮刀一密封垫及橡胶清扫刷一其它．（）２安装顺序：安装从底密封环、中立柱开始，依次顺序为中心传动机构一转笼一集泥筒一桁架一吸泥管一刮刀一密封垫及橡胶清扫刷一其它．（）３垫铁布置：在地脚螺栓的两侧各放置一组垫铁，垫铁应靠近地脚螺栓，放置在预留孔的两侧．垫铁规格为斜垫铁Ｌ×Ｂ×Ｃ＝ｌ０×６２０×５斜度为１２．斜垫铁不够，与平垫铁组成垫铁组，，／０若可配对斜垫铁搭接长度不应小于全长的３４相互间的偏斜度不大于２．／，。（）４安装：密封环、中立柱的安装： ①找正：根据１２６．．条所画基准圆，通过测量中立柱地脚螺栓孔与该基准圆的距离找正中立柱，保证中立柱与二沉池同心，同时要结合工作桥位置考虑中立柱地脚螺栓孔位置； ②找平：首先用垫铁调整中立柱底部的高度，使其达到设计标高，然后用铅锤法测量调整中立柱的安装垂直度；以中立柱上部螺栓孔分布圆的圆心为圆心， ③ 每隔９。Ｏ在相同的圆上放下４个重ｌ２ｇ一ｋ的铅锤．悬挂铅锤并使它稳定，测量每根铅锤线到底部法兰每个对应孔的距离，同时用垫铁进行调整，直

刮吸泥机操作规程

一、运营管理

1、根据池组设置，进水量的变化，调节每个水池的进水闸门，使

之均匀配水，保证水力停留时间。

2、及时清除浮渣和生物膜，保持池面、出水堰口的清洁。

3、二沉池必须连续排放污泥。

4、刮泥机维修或停止时，应排出污泥。

5、巡检时经常听设备有无异响，是否有部件松动，如有及时处理。

6、做好运行记录，及时报告发现的问题。

二、安全操作和维护

1、按设备操作规程操作刮泥机。

2、上池巡视排浮渣，清扫时，必须两人以上，冬季更注重安全，

积雪结冰时，必须停机扫雪除冰。

3、应清空停止的池，定期开动刮泥机。

4、定期检修刮泥机行走机构。

5、二沉池应每年放空一次彻底检查、并清理底部积泥，检查水下

部件的锈蚀程度，是否需要重新做防腐；池底是否有积砂；池内是否

有死区；刮泥板与池底是否密合；泥斗和排泥管是否有积砂；池壁或

池底混凝土抹灰是否脱落等。

6、操作员负责设备维护和日常维护，定期加润滑油，确保设备正

常运转。

吸刮泥机污泥浓缩机方案

漯河市城市污水处理厂吸刮泥机、污泥浓缩机

施工方案

1.编制说明

漯河市城市污水处理厂是由中国科学院北京设计研究院联同郑州天工环保技术有限公司联合设计，其中二沉池吸刮泥机与污水泥浓缩机均由郑州天工环保技术有限公司制造。因无设备随机技术文件，本方案仅作为投标之用，待正式施工时再作补充与完善。

2.编制依据

1)漯河市城市污水处理厂施工图。

2)漯河市城市污水处理厂设计说明。

3)《机械设备安装工程施工及验收通用规范》JBJ23-96

4)《现场设备、工业管道焊接工程施工及验收规范》GBJ236-82

5)《钢结构工程施工及验收规范》GB50505-95

3.工程概况

漯河市城市污水处理厂位于漯上公路与黑河交叉口，距市中约8公里，建设规模为日处理城市污水8万立方米，采用Garrousel氧化沟处理工艺，有二沉池二台，浓缩池二台，四台设备均位于厂区南边。

二沉池采用周边进水周边出水单管双翼吸刮泥机，池内径φ48m，池深4.5m，采用中心传动装置，吸刮泥架和垂架铰接，用于调节吸管、刮沙板与池底的间隙，二沉池中心立着DXZ吸泥机的中心管，上部支承着传动装置，耙架由垂架和两品三角架组成，垂架用螺栓把在传动装置上部的回转盘上。它的一侧固定着吸泥管，另一侧固定着一系列刮沙板，耙架上部装有撇渣机构，当传动装置运转时，它带动耙架、吸泥管、撇渣机构及刮沙板等绕中心管缓慢传动，完成吸泥、刮沙、撇渣等功能。

污泥浓缩池采用垂力辐流式污泥浓缩池，每座直径为φ16m，池深5.5m。传动装置采用新型立式混合少齿差星轮减速机，机构无水下轴承，架和垂架为铰接，便于调节刮泥机和池底的间隙，浓缩污泥经单螺杆泵提升至贮泥池以便脱水，单螺杆泵停泵时需用高压水冲洗，可利用污泥脱水间的高压水。

刮泥机安全操作规程

1、刮泥机启动前，检查二沉池导轨上是否有杂物,二沉池池壁周边是否有工具如扫帚、推车等，如有立即清理。

2、在确认可以开启后,自动状态下，可通知中控室值班人员启动刮泥机,手动状态下直接按启动按钮启动刮泥机。

3、刮泥机运行后现场值班人员需守机10分钟，察看有无杂音、振动、撞击等异常情况,如有立即停机检查，对自己无法解决的问题及时上报生产部。

4、刮泥机运行正常后值班人员每隔1小时去现场巡视一次，察看刮泥机是否运行正常,电机、减速机有无过热现象。

5、定期清扫二沉池出水堰门内积泥和藻类，保持堰门清洁,值班人员必须穿救生衣从安全通道下池清扫出水堰门。

6、在接到生产部停机指令后，自动运行状态下可在中控室点击关闭按钮停机,手动状态下值班人员去现场按关闭按钮停机。

7、刮泥机长期停用前要每隔1小时开启一次,反复数次彻底清除池底污泥后在停机，以免下次开机时池底污泥板结损坏刮板。

8、定期清理二沉池刮渣池垃圾,保持刮泥机及二沉池周边清洁卫生，并按要求填写刮泥机运行记录。
