土方开挖作业指导书
风机基础土方开挖施工作业指导书
基础土方开挖技术交底一、工程概况1、工程简介:本工程为承德围场御道口风电工程的风力基础和(2.0MW)项目,主体工作内容包括:风机基础与箱变基础施工,风机接地网与箱变接地网敷设,基础环的卸车、检验、现场保管与安装、其他预埋件的制作安装。
建设地点位于承德围场县御道口风景区境内。
质量标准:达到国家有关施工规范及《龙源集团达标投产考核方法》。
2、工程特点风机基础结构形式为钢筋砼结构,基础型式为两种,基础±0.000为相邻自然地面最低点,基础埋深为3.5m,基础持力层为强、中风化的玄武岩、安山岩,风机基础放置在匀称的地基上。
在挖掘工作起先前,必需实行防护措施,防止塌方等不利因素。
基础形式为基础下部为直径18500mm的圆形,总高度为3500mm,基底下为100mm厚C15素砼垫层,周边宽出底板100mm;基础顶面为直径6400mm的圆形,由高度1300mm 斜坡向顶面圆形;二、施工打算:2.1技术打算部署:驾驭设计内容及各项技术要求,了解工程量和质量要求,会审图纸并做好记录.2.2勘测施工现场:摸清施工实地状况。
包括:地形、地貌、水文、运输、地质、运输道路、地下理设物、管线、电缆线路以便施工规划和打算供应牢靠的资料和依据.2.3设置测量限制网:包括基线和水平基准点,设在不受基础施工影响之处.三、施工依次及方法3.1现场状况:结合土方开挖实际深度及现场土壤的实际状况,故用小松220型挖掘机挖土,弃土地点为各风机基坑坑边3米处,待机坑回填完后,剩余土用自卸车运到甲方指定弃土点。
3.2挖掘机挖至距基底+300㎜时,采纳人工清基机械协作,以免扰动原土层。
四、质量要求及保证措施4.1基坑开挖前要保证放线的精确,上口线依据实际开挖深度,放坡系数(1:0. 5),工作面的留置,一次测准,杜绝返工。
4.2基坑挖方每10平方米,抽查一处标高,底标高偏差限制在0—50㎜范围内,平整度偏差≤20㎜,坡度用坡度尺检验,不应偏陡.4.3夜用施工时,合理支配施工。
铁路隧道工程土石方开挖作业指导书
铁路隧道工程土石方开挖作业指导书(明洞段)1、适用范围适用于新建标段站前工程双线隧道明洞土方开挖施工。
2、隧道明洞开挖施工2.1施工准备2.1.1 主要施工人员配置明洞土石方开挖工程架子队全面负责实施,架子队技术负责人负责技术,项目部负责过程监督、检查、指导。
架子队另安排两名现场技术员,一名专职质检员,一名专职安全员,负责本工程的施工、质量、安全工作。
配备的施工人员有:现场电工2名,汽车司机8人,机械操作手6人,风钻工10人,爆破工6人,普工12人,共44人。
2.2.2 主要施工设备配置1.0m3挖掘机1台,3.0m3装载机1台,12t自卸汽车3台,20m3/min空压机2台,YT—28风钻10台。
3、土方开挖方法和程序土方开挖采用挖掘机开挖,装载配合,自卸汽车运输的方法。
3.1 测量放线开挖施工前,根据设计图纸提供的座标、高程准确定位,并按设计坡度放出开挖上开口线,经检查复核确定无误时方可进行开挖施工。
开挖过程中,应经常校核测量开挖平面位置、水平标高、控制桩号、水准点和边坡坡度等是否符合施工图纸的要求。
3.2 场地清理包括植被清理和表土清挖。
其范围包括开挖面、料场、存弃渣场等施工用地需要清理的全部区域的地表。
3.3 植被清理包括开挖和回填区域内的树根、杂草、垃圾、废渣。
应注意保护清理区域附近的天然植被,防止施工不当造成清理区域附近林业资源的毁坏,以及对环境保护造成不良影响。
3.4运输道路通过既有道路和施工便道时,弃渣运输车安全慢行,尽量不要堵塞道路,影响过往车辆通行。
3.5 机械开挖的边坡修整使用机械开挖土方时,实际施工的边坡坡度应适当留有修坡余量,再用人工修整,其修整的边坡应满足施工图纸要求的坡度和平整度。
3.6 边坡面渗水排除在开挖边坡上遇有地下水渗流时,根据渗水量的大小,在边坡修整和加固前,采取有效的疏导和保护措施。
3.7 施工期临时性排水措施在雨季或者汛期,可在边坡上设置临时急流槽,共同协助截水天沟、路堑边沟及排水沟进行排水疏导。
土石方明挖爆破施工作业指导书

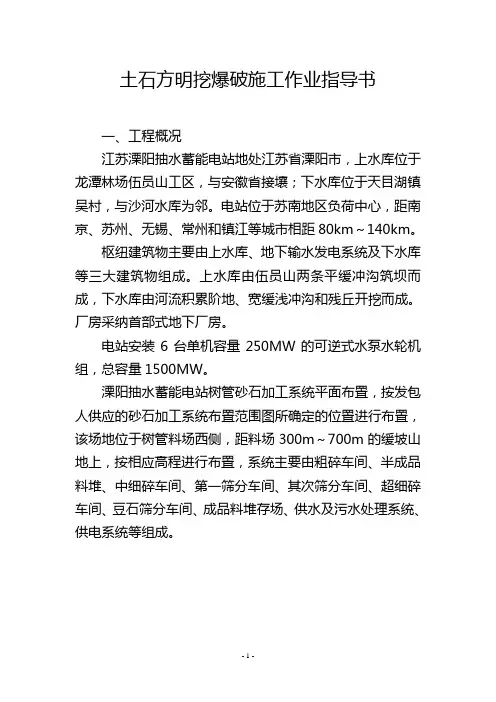

土石方明挖爆破施工作业指导书
一、工程概况
江苏溧阳抽水蓄能电站地处江苏省溧阳市,上水库位于龙潭林场伍员山工区,与安徽省接壤;下水库位于天目湖镇吴村,与沙河水库为邻。
电站位于苏南地区负荷中心,距南京、苏州、无锡、常州和镇江等城市相距80km~140km。
枢纽建筑物主要由上水库、地下输水发电系统及下水库等三大建筑物组成。
上水库由伍员山两条平缓冲沟筑坝而成,下水库由河流积累阶地、宽缓浅冲沟和残丘开挖而成。
厂房采纳首部式地下厂房。
电站安装6台单机容量250MW的可逆式水泵水轮机组,总容量1500MW。
溧阳抽水蓄能电站树管砂石加工系统平面布置,按发包人供应的砂石加工系统布置范围图所确定的位置进行布置,该场地位于树管料场西侧,距料场300m~700m的缓坡山地上,按相应高程进行布置,系统主要由粗碎车间、半成品料堆、中细碎车间、第一筛分车间、其次筛分车间、超细碎车间、豆石筛分车间、成品料堆存场、供水及污水处理系统、供电系统等组成。
- 1 -。
04人工挖土方作业指导书
人工挖土方作业指导书1.目的:保证土方开挖作业按规定的方法,在安全的条件下进行。
2.适用范围:一般建筑物、构筑物的基础坑(槽)和各种管沟等土方工程的人工开挖作业。
3.编制依据:3.1.《土的分类标准》GBJ145-90;3.2.施工图纸;3.3.施工组织设计;3.4.建筑工程施工质量验收统一标准GB50300-20014.作业项目概述:(针对具体工程编制)。
5.作业准备:一般挖土工具,如羊镐、铁锹等。
6.作业条件:6.1.土方开挖前,做好地质、水文和地下管线的调查和勘察工作,将施工区域内的地下、地上障碍物清除和处理完毕。
6.2.地表面要清理平整,做好排水坡向,在施工区域内,要挖临时性排水沟。
6.3.建筑物位置的标准轴线桩、构筑物的定位控制桩、标准水平桩及灰线尺寸,必须先经过检查,并办完预检手续。
6.4.夜间施工时,应合理安排工序,防止错挖或超挖。
施工场地应根据需要安设照明设施,在危险地段应设置明显标志。
6.5.开挖低于地下水位的基坑(槽)、管沟时,应根据当地工程地质资料,采取措施降低地下水位,一般要降至低于开挖底面的0.5m。
然后再开挖。
7.作业顺序:根据具体工程确定。
8.作业方法:8.1.在天然湿度的土中,开挖基础坑(槽)和管沟时,在深度不超过下列数值规定时,可不放坡,不加支撑。
8.1.1.密实、中密的砂土和碎石类土(充填物为砂土)——1.0m。
8.1.2.硬塑、可塑的轻亚粘土及亚粘土——1.25m。
8.1.3.硬塑、可塑的粘土及碎石类土(充填物为粘性土)——1.5m。
8.1.4.坚硬的粘土——2.0m。
超出上述规定深度,在5m以内时,当土具有天然湿度,构造均匀,水文地质条件好,且无地下水,不加支撑的基坑(槽)和管沟,必须放坡。
边坡最陡坡度应符合下列表中的规定(不加支撑)。
各类土的边坡坡度注:静载指堆土或材料等,动载指施工机械挖土或汽车运输等。
8.2.开挖浅的条形基础,如不放坡时,应先沿灰线直边切出槽边的轮廓线,一般粘性土可自上而下分层开挖。
路基土石方开挖施工作业指导书
路基土石方开挖施工作业指导书1、使用范围土石方开挖施工技术适用于处理客运专线路基土石方开挖施工,对土质路堑及软石和强风化岩石、岩石路基、深挖路堑的开挖施工技术分别作以论述。
2、有关规范、标准2.1客运专线铁路路基工程施工技术指南TZ212-2005;2.2客运专线铁路路基工程施工质量验收暂行标准:铁建设[2005]160号。
3、路基土石方开挖施工人员设备配置挖掘机2台,装载机3台,推土机2台,平地机1台,及其配套自卸卡车12台等设备;工程技术人员二人,测量班随时服务;相应的司机等施工人员。
4、土石方开挖施工方案根据工程数量、工期要求、机械配备情况和地质条件合理安排开挖长度、开挖方式,充分准备,精心组织,集中力量进行机械化快速施工,做到“快开挖、早防护”,确保边坡稳定和路堑工程质量。
路堑施工先做好堑顶截、排水,并随时注意检查,截、排水设施绘出详图,放线施工;堑顶为土质或含有软弱夹层岩石时,天沟及时铺砌或采取其它防渗措施,保证边坡稳定。
深路堑段施工分级开挖,分级防护。
根据本标段设计的路基工程数量的分布及土石方调配方案,结合工程现场踏勘了解的情况,本标段路基工程土质、软质岩挖方地段采用挖掘机挖装,装载机配合,自卸汽车运输的方式施工,将符合填料标准的部分运至利用地段作填方使用,多余及不符合标准的部分则运至弃土场;强风化石方路堑地段开挖尽量采用挖掘机挖装,对坚硬的石方路堑挖方则采用浅孔微差控制爆破、松动爆破的方式进行爆破,边坡采用光面爆破进行爆破,挖掘机和装载机进行挖装,自卸汽车运输到弃碴场或利用地段。
在开挖路堑弃土地段前,提出弃土的施工方案,报有关单位批准后实施(该方案包括弃土的方式、调运方案、弃土的位置、弃土形式、坡脚加固处理方案、排水系统的布置及计划安排等)。
方案改变时,报批准单位复查。
用于种植的草皮,开挖前必须根据施工安排,将开挖区地表原有草皮铲取,移植保存,以便回植利用。
4.1土质路堑及软石和强风化岩石开挖4.1.1施工准备①施工前仔细查明地上、地下有无管线及其它影响路基施工的建筑物,对施工有影响的提前拆除或改迁,同时注意开挖边界以外的建筑物是否安全。
锅炉房土方开挖及回填作业指导书【正式】
2.严格执行机械管理制度,定期维修、维护和保养。
董国林
7.违章指挥
1.严禁违章指挥。
2.对违章指挥任何人都有责任有权力制止。
3.施工人员遇有违章指挥,有权拒绝施工。
董国林
8.交叉作业
1.基坑土方开挖及回填,尽量避免交叉作业。
2.如必须交叉作业应设隔离层,严禁用安全网替代隔离层。
1.严格执行公司、工程处、班组三级安全教育。
2.严格考试上岗,禁止弄虚作假。
3.结合现场特点,加强现场安全知识教育及各自安全职责。
董国林
4.无安全技术措施或交底施工。
1.所有施工项目均应有安全措施且交底后方可施工。
2.施工人员对无安措或未交底有权拒绝施工。
3.施工人员严格按方案和措施执行,不得随意更改,若方案和措施有误,应及时与技术人员协商解决。
董国林
作 业 指 导书
作 业 项 目 名 称
第9页 共10页
锅炉厂房土方开挖及回填
危险源点
防范措施
责任人
5.安全措施的完善,作业环境不安全又未采取措施。
1.按要求完善安全设施,整治作业环境,否则严禁布置施工,工人有权拒绝施工。
2.采取措施因地制宜,合理可靠。
董国林
6.机械设备检修不按计划,带病作业。
(5)土方工程施工中,应经常测量和校准其平面位置,水平标高和边坡坡度是否符合以上规定要求,平面控制桩和水准点应定期复测。
(6)雨天开挖时,应注意边坡稳定,在基础外测筑以土堤或挖出排水沟排走地面水,防止流入基坑,工作面不宜过大,应逐段、逐片地分期完成。
(7)基础回填前清理基坑内的积水建筑垃圾等杂物,做好施工隐蔽工程验收记录后,再按设计要求回填符合各项指标的土质。对于不符合要求的土不能作回填料。
土方开挖作业指导书
土石方开挖作业指导书
一、施工准备
1、研究和熟悉图纸,并进行现场核对,计算工程量,结合工程实际情况编制施工方法。
2、施工现场放样
(1)、复测中心点。
(2)、确定构筑物纵横轴线。
(3)、按构筑物几何尺寸确定构筑物大样。
(4)、根据设计要求放坡,根据基础开挖高程计算出构筑物开挖轮廓线。
(5)、定位开挖线。
3、作好开工前的准备工作,向监理工程师递交开工报告,组织施工人员和机械进入施工现场。
二、施工方案
1.1施工程序
测量放线→土石方开挖→清坡
1.2施工方法
开挖前首先应根据设计图纸要求,放出路基中心线,并根据路基设计高程及原地面线高程及施工边坡要求,放出施工开挖边线,然后进行开挖施工。
土石方开挖时,先采用5m3装载机清除表层碎石土层,8t自卸汽车配合外运,然后采用手持式风钻对岩石部分进行爆破开挖,
风镐及人工配合修整坡面至设计要求。
严格控制路基中心线,高程、边坡、标高控制在±30mm 以内,中心线控制在±20mm范围内。
全部开挖工作应根据图纸要求的开挖线,设计边坡尺寸进行,尽量避免超挖及欠挖,土方边坡应符合设计要求和规范规定。
路基开挖过程中,应详细作好施工记录,符合设计要求和规范规定时方可进行下一道工序。
挖掘机作业指导书
挖掘机作业指导书引言概述:挖掘机是一种重要的工程机械设备,广泛应用于土方开挖、矿山开采、建筑施工等领域。
为了确保挖掘机的安全运行和高效作业,编写一份详细的挖掘机作业指导书是非常必要的。
本文将从挖掘机的基本操作、安全注意事项、作业技巧、设备维护和故障排除等五个方面,为大家提供一份全面的挖掘机作业指导书。
一、挖掘机的基本操作1.1 挖掘机的启动和停止- 启动挖掘机前,要检查液压油、燃油和润滑油的量是否充足,确保机器正常运行。
- 停止挖掘机时,应先将工作装置放置在安全位置,然后关闭发动机。
1.2 挖掘机的行走操作- 行走操作前,要确保周围没有人员和障碍物,并选择合适的行走速度。
- 在行走过程中,要注意观察前方道路状况,及时调整行走方向和速度。
1.3 挖掘机的工作装置操作- 在进行挖掘作业前,要先确认工作区域的地质情况和承载能力,确保挖掘机的安全稳定。
- 操作挖掘机的工作装置时,要根据实际情况选择合适的挖掘深度和角度,并注意控制挖掘速度,避免过度挖掘或损坏设备。
二、安全注意事项2.1 安全帽和防护装备的佩戴- 操作挖掘机时,必须佩戴安全帽和防护装备,保护头部和身体免受伤害。
- 特别是在高温、低温、噪音和尘埃等恶劣环境下,应佩戴相应的防护装备。
2.2 挖掘机的稳定性控制- 在进行挖掘作业时,要保持挖掘机的稳定性,避免因不平衡或过度倾斜而导致翻车事故。
- 在工作过程中,要根据需要使用支腿或防滑垫,确保挖掘机的稳定性。
2.3 挖掘机的周围环境检查- 在开始作业前,要仔细检查作业区域的地下管线、电缆和其他隐患,确保挖掘机的安全运行。
- 在作业过程中,要随时注意周围环境的变化,避免与其他机械设备或人员发生碰撞。
三、作业技巧3.1 挖掘机的挖掘技巧- 在进行挖掘作业时,要根据地质情况和挖掘目标,选择合适的挖掘方式和工作装置。
- 在挖掘过程中,要注意控制挖掘深度和角度,避免挖掘过度或不足。
3.2 挖掘机的装载技巧- 在进行装载作业时,要根据货物的性质和重量,选择合适的铲斗容量和装载方式。
土石方开挖工程作业指导书
会东~宁南220kV双回线路新建工程(I标段)土石方开挖施工作业指导书四川电力建设公司会东-宁南220kV双回线路新建工程(I标段)施工项目部二〇一一年六月会东-宁南220kV双回线路新建工程(I标段)土石方开挖工程施工作业指导书批准:____________ ________年____月____日审核:____________ ________年____月____日编写:____________ ________年____月____日四川电力建设公司会东-宁南220kV双回线路新建工程(I标段)施工项目部二〇一一年六月土石开挖工程施工作业指导书一、工程概况线路从会东220kV变电站6#和7#间隔出线后分别以两条单回路平行走线,于海坝乡N7-N8(T7-T8)处跨过110kV会红线,向东北方向平行110kV会矿线西侧走线,经鲁南乡、新店子北坡、韩家哨、岔河乡至上马店,平行于35kV会矿线西侧走线至张家村N34左转,沿110kV会宁线西侧走线,经黄家海子、铅锌镇西侧、大桥河、江西街乡、红果乡南坡、红果乡至黑泥田东坡左转向西北平行110kV会宁线西侧走线,经卡房、大毛坡、新龙乡、梁子上跨过310省道至西瑶乡西侧,经大火地、李家弯子、弯子、大坪子、二台坡、新店子至垮泥沟附近右转,连续跨过黑水河、212省道、110kV会宁线后至马鞍山,左转经下村进入宁南220kV变电站。
本标段自会东变电站出线,至N56(J18)塔止。
线路长度32.498km(其中单回路7.39km,双回路17.945km,T线7.163km),铁塔79基。
二、基础施工技术措施全线基础采用板式斜柱基础和原状土掏挖基础两种方式;沿线地形划分:高山70%,峻岭30%;岩石58%,松砂石22%,普通土18%,泥水2%。
(一)土石方开挖方法◎基坑开挖方法一般以人力挖掘为主。
如遇风化岩地质时,应先沿基坑周边挖小沟,中间部位辅以小炮开挖。
风化岩地质基坑开挖的宽度应小于混凝土底板断面的宽度,而应大于主柱断面的宽度。
土方工程施工作业指导书
土方工程施工作业指导书第一节排水与降水一、施工准备1、挖土方前,应根据工程地质资料反映的土质和地下水位情况制定排水或降水方案,并根据方案配置施工机具。
2、基坑(槽)排出的地下水应经过沉淀处理符合环保要求后方能排入市政下水道或河沟。
二、操作工艺1、大型土方施工,应在基坑顶四周设置临时排水沟或截水沟,其截面宜为300~400m(宽)×400mm(深),纵向坡度宜为0.5%。
临时排水沟或截水沟的设置应尽量与永久性排水设施相结合。
2、在地下水位较低和土质较好的情况下,基坑底四周设置排水沟、集水井,采用明沟排水的方法,必要时可在中间加设小支沟与边沟连通。
排水沟的截面宜为300~400m(宽)×400mm(深),纵向坡度宜为0.5%。
集水井的截面宜为600mm(长)×600mm(宽)×1000mm(深),@20~30m设一个。
基坑底地下水由排水沟流入集水井,然后用高扬程潜水泵排走。
3、当地下水较大而土质属细砂、粉砂土时,基坑挖土容易产生流砂现象,需用围蔽截水和人工降低地下水位等方法。
4、围蔽截水的施工方法可以选择钢板桩、钢筋混凝土排桩、地下连续墙、定喷桩幕墙、旋喷桩、深层搅拌桩等,其可根据施工地形、水文地质资料和施工方法等确定,并在施工组织设计中确定。
5、采用人工降低地下水位的方法,应根据挖土的深度和规模,选择钻孔集水井降水或轻型井点降水,其井点的布置数量和形式,要根据含水层渗透系数和涌水量计算确定,并相应配套抽水设备。
三、施工注意事项1、抽水设备的电器部分必须做好防止漏电的保护措施,严格执行接地、接零和使用漏电开关三项要求。
施工现场电线应架空拉设,用三相五线制。
2、在土方开挖后,应保持降低地下水位在基坑底500mm以下,防止地下水扰动基底土。
3、在降水过程过程中,应防止相邻及附近已有建筑物或构筑物、道路、管线等发生下沉或变形,必要时与设计、建设单位协商,对原建筑物地基采取回灌技术等防护措施。
土方施工作业指导书
土方施工作业指导书1目的确保建筑基础施工安全,保护施工环境,控制大气污染,规范施工现场施工作业,减少扬尘及道路遗撒,实现持续改进及合同承诺。
2依据《建筑基坑支护技术规程》JGJ120-2012;《建筑地基基础工程施工质量验收规范》GB50202—2002o3施工工艺进场准备(三通一平)一机械进场一测量放线一土方开挖(按施工组织要求)一捣土外运一捡底收坡一土方外运4施工技术要求4.1基坑开挖应根据支护结构设计和降排水要求确定开挖施工方案。
4.2土方开挖严格按支护深度开挖不得超挖,如锚喷支护应严格按施工组织设计开挖。
4.3为防止扰动槽底,在最后一次土方开挖过程中,严格控制基坑标高不得超挖,应余留30Cm厚土人工开挖修平。
4.4测量技术人员要掌握施工现场开挖平面控制轴线,根据等级控制点进行定位、定向和起算,随时进行检查核实复测.4.55基坑开挖采用轴线控制法,平面长轴线上的定位点不得少于三个轴线控制占■、、、•4.6测量技术人员在基础开挖过程中应对控制点看守控制,当发现位置及标高与施工要求不符合时,应立即通知施工人员及时进行纠偏处理.4.7基坑开挖过程中与支护结构预留20Cm人工修坡,挖土机不得碰撞支护结构.4.8严禁挖土机碰撞工程桩,工程桩边的土不能用机械挖,应采用人工开挖。
5环境保护措施5.1严格执行各级地方政府为保护大气环境,全面控制施工扬尘污染的有关规定。
5.2选择机械性能良好、低噪音尾气排放符合标准的大型土方机械施工。
5.3场地门口道路要硬化处理铺设钢筋薨网,设专人处理车厢上易洒落的余土并铺盖毡布,防止因路面破损或刮风等引起余土洒落,粉尘飞扬污染市政道路和周围环境。
5.4施工现场门口要设运输车辆出入现场车胎清洗池,防止车轮带泥造成道路污染。
5.5对于洗胎废水要做专门沉淀处理,作到定时清理。
5.6土方外运应委托资质营业执照齐全的运输单位清运。
6土方施工安全要求:6.1基坑开挖过程中挖土机械回转半径范围内不得站人。
土方开挖工程作业指导书
土方开挖工程作业指导书1.1测量放线及作业带清理:1.1.1线路交桩1)交桩前应充分熟悉图纸,并通过设计交桩掌握线路实地的变坡点、拐点。
2)接收设计单位设置的线路控制桩时,线路控制桩应与施工图纸对应交接,控制桩上应注明桩号、里程。
依据设计提交测量基准点,基准线和水准点及其书面资料以及国家测绘标准和本工程精度要求,测设自己的施工控制网。
3) 对丢、缺的控制桩和水准基标应同设计单位联系,恢复后再交接。
4)所有由业主设立的标志桩应认真保护,现场交桩必须做好交桩记录。
1.1.2复测1)开工测量首先要按要求做好接桩、补桩工作,同时工程技术人员组织测量人员认真熟悉图纸和标准要求,确定施工作业带的断面布置。
2)对本工程中的某一部分进行定位放线或高程标定时,应至少提前24小时通知项目监理,以使项目监理能够对定位放线或高程标定工作进行检查并发出指示。
3)测量放线施工中,要对管道中心线、管沟边界线、布管中心线和施工作业带界限进行放线,用白灰线作出明显标志,并将管线中心桩移到施工作业带的一侧保护起来。
4)测量放线用仪器如经纬仪、水准仪等,必须经法定计量检定部门检定合格并在有效期内使用。
1.2地下障碍物探测及挖设探坑1.2.1地下障碍物探测1)施工场地现场或周围有不少共用设施,如电力、电信、通讯、给水管道、排水管道等。
由于地下已建设施障碍密布,虽然工程在设计之初,各有关部门就地下设施情况都与设计单位进行了图纸会签,但实际施工中会有很大偏差和漏项,这些地下管线和障碍物并没有全部在图中表示出来,施工前必须有关市政部门结合并进行现场详细踏勘,查明地下管线和障碍物的位置和标高,制定保护或位移修复的措施。
2)在有地下管线和障碍物的地带施工时,必须提前三天通知监理工程师或有关主管部门人员参加,确定准确的位置。
3)如果承包人要切断施工中所遇到的地下管线和障碍物,必须事先向有关当局提出申请,并在收到经监理工程师目击证明的书面批准后方可实施。
土方开挖作业指导书
土方开挖作业指导书审批:审核:校核:编制:目录1编制目的 (1)2编制依据 (1)3土方开挖作业 (1)3.1土方开挖准备工作 (1)3.2土方开挖一般要求 (3)3.3土方开挖施工程序 (4)4坡面保护 (4)5特殊土体处理 (5)6土方开挖质量控制及验收 (8)7土方开挖特殊问题处理 (9)8结语 (12)土方开挖作业指导书本作业指导书用于本项目施工范围内的所有土方开挖施工,用于指导和规范开挖施工作业,以满足开挖后基坑的其他施工要求。
1编制目的为满足本工程施工需要,指导和规范土方开挖施工作业,特编制本作业指导书,以便施工时查阅。
2编制依据(1)本工程相关合同文件(2)本工程相关图纸和设计资料(3)《建筑施工手册》第四版(4)其他资料3土方开挖作业3.1土方开挖准备工作在开挖工作之前,需要进行一系列的准备工作,到达施工最佳目的和效果。
(1)学习和审查图纸检查图纸和资料是否齐全,核对平面尺寸和坑底标高,图纸相互间有误错误和矛盾;掌握设计内容及各项技术要求,了解工程规模、结构形式、特点、工程量和质量要求;熟悉土层地质、水文勘查资料;审查地基处理和基础设计;会审图纸,搞清地下构筑物、基础平面与周围地下设施管线的关系;研究好开挖程序,明确各专业工序间的配合关系,施工工期要求;并向参加施工人员进行技术交底。
(2)查勘施工现场摸清工程场地情况,收集施工需要的各项资料,包括施工场地地形、地貌、地质水文、河流、气象、运输道路、邻近建筑物、地下基础、管线、电缆坑基、防空洞、地面上施工范围内的障碍物和堆积物状况,供水、供电、通讯、防洪排水系统等等,以便为施工规划和准备提供可靠的资料和数据。
(3)编制施工方案研究制定现场场地平整、基坑开挖施工方案;绘制施工总平面布置图和基坑土方开挖图,确定开挖路线、顺序、范围、底板标高、边坡坡度、排水沟、集水井位置,以及挖去的土方堆放地点;提出需要的施工机具、劳力、推广新技术计划。
土方开挖作业指导书
土方开挖作业指导书目次1适用范围 (3)2编写依据 (3)3作业流程 (3)4工作前安全风险辨析及控制措施 (4)5作业准备 (4)6作业方法 (5)7质量控制措施及检验标准 (6)1适用范围本作业指导书适用于建筑物、构筑物的大型基坑(槽)、管沟、大面积平整场地以及开山取土等机械挖土和人工挖土。
2编写依据表2-1编写依据3作业流程作业(工序)流程图见图3-1。
图3-1作业(工序)流程图4安全风险辨析及预控4.1土方开挖作业前,施工项目部根据该项目作业任务、施工条件,参照《电网建设施工安全基准风险指南》(下简称《指南》)开展针对性安全风险评估工作,形成该任务的风险分析表。
4.2 按《指南》中与土方开挖作业相关联的《电网建设安全施工作业票》(编码:BDTJ-ZW-01、03-01/01),结合现场实际情况进行差异化分析,确定风险等级,现场技术员填写安全施工作业票,安全员审核,施工负责人签发。
4.3 施工负责人核对风险控制措施,并在日站班会上对全体作业人员进行安全交底,接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
4.4 安全施工作业票由施工负责人现场持有,工作内容、地点不变时可连续使用10天,超过10天须重新办理作业票,在工作完成后上交项目部保存备查。
表4-1 作业任务安全基准风险指南5作业准备5.1人员配备表5-1人员配备表5.2主要工器具及仪器仪表配置表5-2主要工器具及仪器仪表配置表6作业方法6.1坡度的确定6.1.1在天然湿度的土中,开挖基坑(槽)和管沟时,当挖土深度不超过下列数值的规定时,可不放坡,不加支撑。
6.1.1.1密实、中密的砂土和碎石类土(充填物为黏性土),1.0m;6.1.1.2硬塑、可塑的黏质粉土及粉质黏土,1.25m;6.1.1.3硬塑、可塑的黏土和碎石类土(充填物为黏性土),1.5m;6.1.1.4坚硬的黏土,2.0m。
6.1.2超过上述规定深度,在5m以内时,当土具有天然湿度,构造均匀,水文地质条件好,且无地下水时,不加支撑的基坑(槽)和管沟必须按规定放坡。
土方开挖作业指导书
土方开挖作业指导书1。
适用范围本作业指导书适用于本公司所实施的房建工程土方开挖作业。
2。
作业准备2。
1作业技术准备2.1。
1 作业前应根据施工图纸及施工组织方案,编制土方开挖作业的专项施工方案.2。
1.2开工前要做好各级技术准备及技术交底工作。
施工技术人员(工长)、测量人员要熟悉图纸,掌握现场测量桩及水准点的位置尺寸,并同专业监理工程师办理验桩、验线手续。
2.1。
3配备专职测量人员进行测量控制。
要及时复撒灰线,将基坑开挖的基底标高测放到基坑底。
及时控制标高。
2。
1.4认真执行开挖样板制,即凡重新开挖边坡坑底时,由操作技术较好的工人开挖一段后,经测量人员或质检人员检查合格后作为样板,继续开挖。
施工人员换班时,要交接挖深、边坡、操作方法,以确保开挖质量。
2.1。
5 挖方边坡坡度的确定,应在施工方案中进行明确,对于临时性挖方边坡坡度,应在施工组织设计(方案)中制定.考虑使用时间长短,根据工程地质、地下水位、挖方深度和地面荷载情况,通过计算并结合当地同类土体的稳定坡度值确定。
注:1、本表适用于时间较长(超过一年)的临时道路、临时工程的挖土。
2、岩石边坡坡度根据岩石性质、风化程度、层理特性和挖土深度确定.2。
2测量放线及测量控制点的保护2.2。
1在基坑开挖之前核准红线桩和建筑定位桩,查测红线桩及定位桩是否产生位移,若有应会同监理等重新定位.2。
2。
2在基坑开挖前,根据施工图纸、建筑轴线位置放出土方开挖基线。
2.2。
3土方的机械施工易碰压测量桩,因此,在基坑开挖前,基坑开挖范围内的所有轴线桩和水准点都引出施工活动区域外,并设置红白漆的钢管支架予以保护。
2。
2.4所有的测量桩、红线定位标记一经核实后,项目部就落实专人对其进行定期检查复核,以确保红线标记的准确性.2.3劳动力组织土方开挖作业前应根据工程量、施工方案和工期要求配备足够的劳动力。
2.4机具设备配置2。
4。
1 机械开挖土方,应根据工程量、施工方案和工期要求,配置挖土机(或推土机),土方外运应配足自卸汽车、方锹、水泵、支撑物资。
土建工程施工作业指导书
土建工程施工作业指导书1、本作业指导书系依据现行建筑施工规范、规程,总结合理成熟的施工工艺,结合现公司施工治理特点编制而成。
2、按照本公司公布的,本套施工作业指导书3、本套作业指导书只对每一分项工程施工过程,按照正确的工艺程度实行指导操纵,本身包含了对工程质量的保证,但工程质量验收标准仍应按照国家现行有关规定执行。
4、有关专业分项工程,需专业施工如地下工程、爆破工程、除钻孔灌注桩外的各类桩基、地下室施工围护、玻璃幕墙安装等工程应按施工图纸要求专项单列施工技术方案,本套作业指导书未列入。
5、施工作业指导所陈述的属通用性要求,施工技术人员及操作班组必须结合每一个体实际正确应用,应用时刻同时遵守国家现行建筑施工规范、规程。
6、本套〝施工作业指导书〞合订本文件名为土建施工作业指导书钻〔挖〕孔灌注桩作业指导书施工方法及操作本卷须知一、机械成孔1、平坦场地清除桩基范畴内的高空、地面、地下障碍物,架空高压线距打桩架不得少于10m,并做好排水措施,如泥浆护壁,应预先挖好泥浆池、沉淀池或排浆沟。
2、钻孔前,孔口应设置钢〔或砼〕护筒,护筒内径应大于钻头直径200mm,护筒埋深不小于1—1.5m,上口高出地面30—40cm或高出地下水位1.5m以上,护筒顶部应开设1—2个溢浆口。
护筒与孔壁之间用粘土分层填实,灌注桩砼达到设计强度25%以上,才承诺拆除护筒。
3、在粘土和亚粘土成孔时,用水泵喷射清水自造泥浆护壁;在砂土中成孔时,设置循环泥浆池和泥浆泵,IP≥17的粘土配制比重为1.1—1.3的泥浆护壁;穿过砂夹卵石层时,泥浆比重采纳1.3—1.5。
4、首次清孔时必须在达到设计要求深度或经业主〔代表〕验收通过后进行。
用冲孔成孔时,采纳清孔导管,水泵压入清水换浆清孔;用潜水泵清孔时,以循环换浆法清孔。
清孔时必须随时补充泥浆,以保持浆面稳固,直至孔内泥浆比重达到1.1—1.2。
清孔毕,放入测绳测定,所测深度与钻孔记录深度相差50mm以内,第一次清孔终止,体会收后才能放置钢筋笼,钢筋笼安装完毕应对孔底沉渣厚度再进行一次复测,满足规范要求后才能进入下一道工序。
土石方开挖作业指导书
土石方开挖作业指导书目 次1.作业条件 (3)2.人、机、料要求及配置 (4)2.1人员要求及配置 (4)2.2主要机、料具 (4)3.配合和防护 (5)3.1.配合要求 (5)3.2防护设置 (5)4.安全风险构成 (6)4.1违章施工作业风险 (6)4.2从业人员伤害风险 (6)5.作业流程 (8)5.1 点名分工 (8)5.2 工(机)具检查 (8)5.3设置防护 (8)5.4 人机转移 (8)5.5基本作业 (8)5.6 验收 (9)5.7 撤除防护 (10)6.施工工艺流程图 (11)6.1作业流程 (11)6.2作业流程图 (11)7.质量标准 (12)8.重点安全卡控措施 (13)1.作业条件天窗点外作业,涉及作业位置影响行车安全时,根据施工方案确定作业条件。
作业时间根据工作实际确定。
2.人、机、料要求及配置2.1人员要求及配置2.1.1岗位要求施工(作业)负责人根据《普速铁路工务安全规则》规定确定,设备操作人员必须经过专业培训、取得相应资格方可持证上岗;作业人员为身体状况符合施工作业条件且经培训并考试合格的职工及劳务工。
2.2.2人员配置施工负责人1人,作业人员数量根据工作量确定,防护员按要求设置(联络不畅根据现场情况增设中转防护)。
2.2主要机、料具挖掘机、装载机、铁锹、抬杠、抬绳、箩筐等3.配合和防护3.1.配合要求3.1.1配合专业:车务、工务、通信、电务、供电(若地下埋置贯通线)。
3.1.2配合内容:做好地下(电缆、管道)设备的调查,与通信、电务等有关部门协商解决处理办法,防止损坏,提前三天向通信、电务等设备管理单位送达书面配合通知书商请配合。
如有影响通信或信号设备,施工当天必须有通信、电务工作人员到场签认配合。
3.2防护设置3.2.1防护设置依据防护设置按《普速铁路工务安全规则》(铁总运〔2014〕272 号)、《成都铁路局关于公布防护作业标准的通知》(成铁安【2017】65号)及路局施工组织批复文件规定执行。
土方开挖路灯基础作业指导书
土方工程及路灯基础施工作业指导书1 土方工程1。
1 土方开挖1)结合现场施工环境,我司考虑计划土方开挖使用施工机械配合人工修边进行开挖土方。
2)本工程基础埋深度详见施工图纸(含垫层),考虑到土质因素,土方按高宽比1:0.33 放坡开挖,基础与边坡间留大于30cm 的工作面。
开挖时应酌情用木桩及堆叠沙包围护,防止松散泥土向内倾泻。
3)为防止地表水及雨水汇流入基槽内,在基槽顶面距坡肩线处设置排水沟,排水沟坡度不小于 1。
5%,每隔 50M 设置一集水坑。
在基槽底面距坡脚300mm处亦设置排水沟和集水坑,通过水泵排出基坑外。
4)基槽土方遵循由远至近,逐步向出口靠拢的原则。
1。
2 土方回填1)回填土内不含有机杂质,含水量应符合压实要求,如原有土质不符合要求时则考虑采用石屑进行回填。
2)回填土分层夯实厚度控制在30cm以内,路灯基础部分采用振动打夯机进行施工,回填前要先测量好平水标记,排干基坑内积水。
3)回填土施工必须与地下管道施工密切配合,避免重新开挖。
4)雨天不宜进行填土施工.填土表面应压实并做成一定的坡度排水.基坑回填时要防止侧压力,由于不平衡造成建筑物或设施的损坏。
1.3 安全质量保证措施1)确认±0。
000 以下工作已完成,并办理好隐蔽验收手续.2)有关地下管道预埋或预留位置确认无误。
3)清理杂物及抽干坑内积水。
4)做好水平高程测设。
5)认真执行施工现场临时用电安全技术规范,检查施工机具无故障方可进行。
2 景观灯基座结构施工2.1 地基基础必须验收合格方可进行施工。
2。
2 具体施工步骤:先施工好3:7灰土垫层,放出基础的边线,侧模安装,钢筋安装、浇注砼。
2。
3.按照施工图和有关规范要求绑扎钢筋,安装顺序:基础承台钢筋→预埋件或螺拴安装→预留钢管套管.2。
4 为确保工程质量,基座砼应连续施工一次完成.至于施工停歇必须赶在混凝土初凝前继续浇筑。
2.5 基础坑的开挖深度和大小应符合设计规定。
明挖基坑作业指导书
5号线明挖区土方开挖作业指导书1、使用范围本作业指导书适合5号线明挖区土方的开挖。
2、作业内容明挖区间起讫:YWCK25+300.082~YWCK25+407.655 、明挖车站起讫:YWCK25+077.022~YWCK25+217.732,明挖区总长189.923m。
明挖区开挖平面图见图1。
图1 5号线明挖区开挖平面示意图车站及基坑为地下两层三跨现浇钢筋混凝土框架结构,基坑标准宽度22.7m,标准段开挖深度17.7m。
围护结构为地下连续墙,厚度为0.8m,最大深度37.4m,接头形式及接缝加固采用3根800高压旋喷桩。
西端27m盾构井位置墙顶相对标高为0,共设4道钢管支撑+1道换撑,其中上两道采用Ф609,t=16mm的钢管支撑,下两道采用Ф800,t=16mm的钢管支撑;其余段墙顶相对标高为-7.5m,基坑内设2道Ф609,t=16mm的钢管支撑,钢支撑水平间距约为3m。
2.1土方开挖本次开挖范围为5号线区间及明挖车站部分,位于2、3标中间。
土方开挖总体原则为纵向分层、竖向分段,从西往东组织施工。
根据地连墙墙顶标高和钢支撑架立标高,分三层开挖到基坑底,即第一层开挖到地连墙墙顶标高,分层厚度为7.5m;第二层开挖到第二道钢支撑上方,分层厚度为5.45m;第三层开挖到基坑底,分层厚度为4.75m。
⑴基坑及区间与3标明挖范围土方施工基坑及区间与3标明挖范围土方施工分为3个步骤:第一步:III标以5号线车站南侧为坡顶向南放坡开挖,I 标同步或略滞后进行剩余土方开挖;第三步:开挖至地面下7.5m 标高后,基坑外侧留出8m 宽车道;第三步:I 标利用车道作为运输道路,继续向下开挖至基底。
为方便土方车辆的行走,除西端头第一段及放坡台阶长度范围内采用整个基坑宽度同时开挖外,其它段保留北侧原硬化砼路面,保证土方车辆通行,先采用放坡方式开挖出南侧8m 宽道路,并进行硬化,当满足车辆行驶要求后。
8m 宽车道作为西端土方开挖的通道;同时采用分台阶后退式开挖北侧剩余土方。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
5.临近地下电缆、水管、燃气管道、光纤及障碍物等开挖,联合产权单位书面同意后方可进行施工。
方案进行审批,控制点布设到位,交底到位且具有针对性,周围障碍物摸排清楚。提前对接产权单位,形成联动。
技术员
施工员
生产经理
技术总工安全经理
2
测量放样
3.围护(土体)监测点基坑中部、阳角及有代表性部位,间距为20-50m,每边不少于1个
监测单位人员
测量员
监测单位现场负责人
技术总工
监理
安全总监
放样定出开挖边线和开挖深度,按边坡的放坡率放出基坑开挖的坡比线,基坑底部开挖尺寸;除建筑物轮廓要求外,还应考虑排水设施和安装模板等要求。
坡度范围为0.8-1.5,应明显标识
测量员
施工员
技术员
技术总工
3
降水处理
根据场地的水文地质条件、基坑面积、开挖深度、各土层的渗透性、设计要求等,选择合理的降水井类型、设备和方法,制定和采用合理的降水方案,一般为轻型井点降水和喷射井点降水。
1.轻型井点降水,井点管排距不大于
20m,滤管顶端宜位于坑底以下
1-2m,井管内真空度不小于65kpa;
2.喷射井点降水,井点管排距不大于
40m,井点深度与井点管排距有关,
比基坑设计开挖深度大3-5m。
施工员
机管员
技术员
技术总工
4
机械开挖
1.开挖前确定截水、排水设施;
2.开挖时自上而下开挖,不得乱挖或超挖。如发现土层性质有变化,应及时修订施工方案并报批;开挖顺序、方法必须与方案一致;
3.坑底排水为在基坑底四周设置排水沟和集水井,集水井底应比基坑底面低,以降低地下水位保持基底无水,抽水设备可采用潜水泵;当积水坑壁出现分层渗透水时,可针对性的设置导水管,将水引入排水沟。
坑顶挡水墙高度不宜低于30cm;坑底集水井底应比基坑底面标高低50-100cm。
施工员
生产经理
技术总工
安全总监
7
基坑监测
3.护壁底部随开挖及时喷锚封闭。
坑底以上20-30cm范围内的土方应采用人工修底的方法挖除,有地下管线时必须先进行人工探挖,并取得产权单位的同意,必要时邀请其现场指导。
施工员
生产经理
技术总工
安全总监
6
防排水措施
1.基坑水位较低时,应在基坑成型后采取排水措施,排水措施为坑顶排水和坑底排水;
2.坑顶排水为在基坑顶部设置截水沟,防止水灌入基坑,或者在基坑周边设置挡水墙,采用现浇混凝土结构,确保密实不漏水;
6.堆土应满足规范要求,防止坍塌。
先撑后挖、分层开挖,每层厚度为1.5-2m,按计算确定的临边边坡坡度开挖,支护与开挖同步进行。
施工员
生产经理
技术总工
安全总监
5
人工修挖
1.机械挖不到的土方、自然放坡的修坡、土方开挖的坑底,应配合人工修挖,并严禁超挖;
2.挖土前根据安全技术交底了解地下管线、人防及其他构筑物情况和具体位置。地下构筑物外露时,必须进行加固保护。作业工作中应避开管线和构筑物。在现场电力、通信电缆2m范围内和现场燃气、热力、给排水等管道1m范围内挖土时,必须在产权单位管理人员监护下采取人工开挖;
1.根据设计方案、场地条件、周边环境条件、施工方案、恶劣天气等因素制定合理的监测方案;
2.基坑监测对象包括:支护结构、地下水、坑底及周边土体、周边建(构)筑物、周边管线及设施等,监测主要为围护(边坡)水位位移监测、周边建(构)筑物沉降监测、支撑内应力监测、地下水位监测;
3.支护结构内力监测点布置在受力、变形较大且具有代表性的部位,监测点数量和间距视具体情况而定;
3.对于自然放坡开挖采用放坡方法,应采取封水措施;
4.如有支护设计,支护与开挖同步进行,严格控制基坑支撑暴露时间,尽早形成基坑对撑,支撑强度达设计强度后再开挖下一层;
5.开挖中要注意边坡的修整,避免边坡不顺,而当发现土层性质变化时,应及时通知设计及项目部,必要时,修改开挖边坡,并进行报审报批;
土方开挖作业指导书
(易发事故:坍塌、机械伤害、物体打击、高处坠落)
作业步骤
工序流程
作业要点
验收标准
责任人
实施人
验收人
监督人
1
施工准备
1.确定施工方案,制定安全措施,落实施工方法、施工设备;
2.对地下电缆、水管、燃气管道、光纤及障碍物的走向及埋深进行勘探、调查,在开挖图上做重点表示,加强过程管控;
3.布设施工控制点,保证土方开挖标高位置与尺寸准确无误;
4.地下水位监测点布置、数量、间距和深度根据降水方式不同进行确定,基坑外地下水监测点应沿基坑周边、保护对象周边或两边之间进行布置;
5.沉降监测根据沉降监测需求在周边建(构)筑物选择基准点,使用水准仪进行检测;
6.定期监测并留存外部检测及自检测记录。
1.监测方案进行审核审批;
2.坡顶位移监测点沿基坑周边布置,基坑周边中部、阳角处,间距不宜大于20m,每边不少于3个;
