无线电遥控系统设计论文(1)

合集下载

无线遥控系统的应用论文

无线遥控系统的应用论文【摘要】目前采取遥控操作的桥式天车均改装了统一的兼容遥控系统插座，使得无论何种遥控系统，只要在接收器的输出端配置通用转接插头，就可以应用到所有的桥式天车上，为设备的通用和配件的统一奠定了重要的硬件基础，有效地改善了设备的运行状况，使公司的生产效率得到了提高。

【关键词】天车；遥控系统；转接插座；接线表；兼容性0 前言随着现代科学技术的发展，自动化设备日新月异，越来越多的设备采用遥控操作方式。

遥控操作具有设备轻巧，操作响应迅速，灵敏可靠，视野开阔，而且操作人员可以选择最佳视觉位置实施操作，消除了以往由于视线不清，环境恶劣或指挥配合不当等因素造成的事故隐患，即保证了安全操作又大幅度提高了生产效率。

但市场上众多品牌的遥控系统不仅质量参差不齐，而且普遍存在相互不能兼容的问题，因此对于用户来说遥控系统的可选择性大打折扣。

1 设备现状分析我公司现铝电解车间所使用的遥控系统均采取遥控系统进行操作，除铝电解多功能天车的遥控系统比较统一外，8台桥式天车由于工期和生产厂家不同，遥控系统也存在不统一的情况，目前正在使用的遥控系统共有3种，分别是：禹鼎f21-60rx、禹鼎f24-60和hbc fst 524。

虽然8台桥式天车功能相同，但遥控系统的操作定义、输出定义、安装方式、接线、电压规格等均不尽相同，造成的直接问题就是必须备用3种类型的遥控系统，而且更换时需要逐一校线，工作量大维修时间长，使天车的故障率居高不下，严重影响了铝电解车间的生产。

因此，寻找一种解决其兼容性的方案成为提高遥控系统实用性的关键。

经过严密论证和成本核算，采用通过兼容插座转接的方式成为最佳的解决方案。

2 总体改造方案由于禹鼎f21-60rx系列遥控系统升级为f24-60，我们决定对f24-60系列hbc fst 524系列作兼容性改造，实现可互换使用。

（1）统一8台桥式天车的接收器电压标准，电源电压均统一为220vac，因为各控制电压不同，因此采取中间继电器对接收器的输出信号进行隔离。

简易无线电遥控系统设计_毕业设计论文

学科分类号电子课程设计论文题目：简易无线电遥控系统设计院（系）山西煤炭职业技术学院计算机信息系专业、年级 10级电子信息工程技术2013年5月20日简易无线电遥控系统设计一、设计目的1、巩固模拟电子技术基本知识，综合运用所学知识；2、掌握模拟电子线路的调试方法，增强工程实践能力和综合分析问题的能力；3、掌握数字电子系统控制的方法。

二、设计要求1、任务采用专用遥控编解码芯片设计并制作一四路无线遥控系统，通过发射和接收装置控制四路电灯的开关（电灯可用发光二极管代替）。

2、要求工作频率：f0＝27MHz。

调制方式：AM、FM、FSK方式任选一种。

控制距离：接收机距离发射机不少于10M。

3、参考方框图发射机方框图接收机方框图三、设计时间设计准备阶段时间：2013年5月设计准备阶段任务：完成电路的设计和仿真调试（用EDA或Multisim8或Protel或Pspice完成仿真调试；若无仿真调试结果不能进入实际调试阶段）实际调试阶段时间：2013年暑假（1）2013年上学期16周开始自行采购元器件。

（2）焊接电路及调试时间：二周（3）演示时间：一天设计报告撰写时间：设计调试结束——2013年9月30日前四、设计报告要求及注意事项1、写出设计过程计算电路参数、画原理图、列出元件的明细表；2、拟定调试步骤和选定仪器名称；3、记录测量数据，整理实验结果，并与设计值进行比较；4、课程设计报告见附件。

目录第一章绪论 (1)1.1简易无线电遥控系统的发展现状 (1)1.2无线电遥控技术的现状 (2)1.3选题意义 (5)1.4本设计的工作 (5)第二章硬件部分设计 (6)2.1具体方案论证与设计 (6)2.2主控芯片的简介 (10)第三章简易无线电遥控系统的原理 (13)3.1无线电遥控发射部分 (13)3.2编码部分 (14)3.3无线电遥控接收部分 (15)3.4解码电路和驱动电路部分 (16)3.5发射机省电装置 (16)第四章总结 (17)参考文献 (19)致谢 (20)第1章绪论1.1 简易无线电遥控系统的发展现状现在大家使用遥控器可以对一些家用电器进行遥控如电视、空调、冰箱等的遥控，无线技术可能更复杂它是对整个家居的控制系统。

无线遥控开关毕业论文

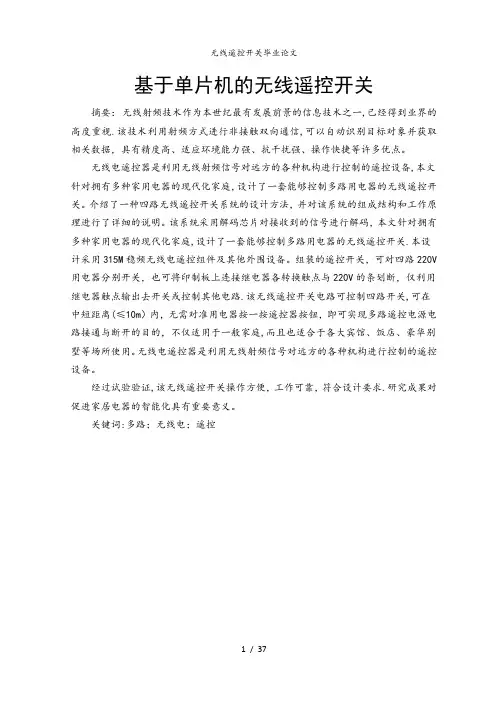

基于单片机的无线遥控开关摘要：无线射频技术作为本世纪最有发展前景的信息技术之一,已经得到业界的高度重视.该技术利用射频方式进行非接触双向通信,可以自动识别目标对象并获取相关数据，具有精度高、适应环境能力强、抗干扰强、操作快捷等许多优点。

无线电遥控器是利用无线射频信号对远方的各种机构进行控制的遥控设备,本文针对拥有多种家用电器的现代化家庭，设计了一套能够控制多路用电器的无线遥控开关。

介绍了一种四路无线遥控开关系统的设计方法，并对该系统的组成结构和工作原理进行了详细的说明。

该系统采用解码芯片对接收到的信号进行解码，本文针对拥有多种家用电器的现代化家庭,设计了一套能够控制多路用电器的无线遥控开关.本设计采用315M稳频无线电遥控组件及其他外围设备。

组装的遥控开关，可对四路220V 用电器分别开关，也可将印制板上连接继电器各转换触点与220V的条划断，仅利用继电器触点输出去开关或控制其他电路.该无线遥控开关电路可控制四路开关,可在中短距离(≤10m）内，无需对准用电器按一按遥控器按钮，即可实现多路遥控电源电路接通与断开的目的，不仅适用于一般家庭,而且也适合于各大宾馆、饭店、豪华别墅等场所使用。

无线电遥控器是利用无线射频信号对远方的各种机构进行控制的遥控设备。

经过试验验证,该无线遥控开关操作方便，工作可靠，符合设计要求.研究成果对促进家居电器的智能化具有重要意义。

关键词:多路；无线电；遥控Microcontroller—based wireless remote controlswitchAbstract: radio frequency technology information technology as one of this century’s most promising, has been the industry's attention。

The technique utilizes non-contact radio frequency two-way communication mode can be automatic target recognition and access to relevant data， with high precision, strong ability to adapt to the environment， stronganti-interference， quick operation and many other advantages.Radio remote control is the use of radio frequency signals to remote institutions to control a remote control device， this paper has a variety of modern household appliances， design a multiplexer can be controlled with a wireless remote control switch electrical appliances。

本科毕业设计无线电遥控小车系统的设计

摘要随着科技的发展，人们生活水平的提高，在生活中，无线传输有着非常广泛的应用，例如：小区的智能无线门禁系统；温室的温度无线测控系统；生物发酵无线监控系统等。

无线电遥控小车正是反映了无线传输在生活中的应用。

本次设计的无线遥控小车，采用以AT89c2051单片机作为小车的遥控控制核心，检测开关状态，并通过串口传输至无线发送模块PTR2000;以AT89c51单片机为作为小车的接收和驱动输出核心,它根据无线模块PTR2000接收到的状态信号判断其开关状态，然后控制直流电机正反转，即小车的前后左右；采用无线遥控模块PTR2000作为无线传输的通讯工具，通过串口和单片机连接；采用L298作为直流电机的驱动芯片。

关键词：AT89C51;AT89C2051;L298;无线遥控；PTR2000The Design of Wireless Remote Control CarAbstractWith the development of technology, improvement of living standard, the wireless transmission in life has a very wide range of applications, such as: Intelligent Community of the wireless access control systems; greenhouse temperature of wireless monitoring system; biological fermentation wireless monitoring system. Wireless remote control car is reflected in the wireless transmission applications in life.The design of the wireless remote control car use AT89c2051 as the core of the remote control, detecting switch state and sending through the serial port to a wireless module PTR2000. AT89c51 microcontroller is the core of its control . It receives the wireless module PTR2000 to determine the state of the signal switch status ,and then control it around. It use a wireless remote control module PTR2000 as wireless communication tools, and Connecte through the serial port to the MCU,and use L298 driver chip as a DC motor.Key Words：AT89C51；AT89C2051；L298；Wireless Remote Control；PTR2000目录摘要 (I)ABSTRACT (II)1 绪论 (1)1.1概述 (1)1.2单片机的选定 (1)1.2.1被控部分单片机89C52 (1)1.2.2遥控部分单片机89C2051 (2)2 系统总体设计 (4)2.1系统功能模块的划分 (4)2.2主要模块硬件设计方案 (5)2.2.1无线模块方案设计 (5)2.2.2驱动模块方案设计 (6)2.2.3主要模块各方案对比选择 (6)2.3模块软件设计简介 (7)3 系统硬件的设计 (8)3.1无线电遥控模块的设计 (8)3.1.1选择无线电遥控原因 (8)3.1.2无线电遥控分类 (8)3.1.3无线电遥控器原理 (9)3.1.4影响无线电遥控距离因素 (11)3.1.5 PTR2000特性及引脚说明 (11)3.1.6 PTR2000与单片机硬件接口电路 (12)3.1.7 PTR2000对PCB制作影响 (13)3.2电机驱动模块 (14)3.2.1 H桥驱动原理 (14)3.2.2 L298驱动芯片 (17)3.3电源模块 (19)3.3.1 无线遥控部分电源设计 (19)3.3.2 无线接收部分电源设计 (19)3.4键盘模块 (19)3.5其他模块 (20)4 系统软件的设计 (21)4.1软件设计需要完成任务 (21)4.2PTR2000编程注意事项 (21)4.3系统软件主要程序的设计 (21)4.3.1 发射部分控制程序设计 (21)4.3.2 接收部分控制程序设计 (22)5 系统软硬件调试 (24)5.1硬件调试 (24)5.2软件调试 (24)5.3调试结果 (25)结论 (26)参考文献 (28)附录A系统硬件电路图 (29)附录A1无线遥控发射电路 (29)附录A2无线遥控接收电路 (30)附录A3电机驱动电路 (31)附录A4无线遥控部分最终PCB板 (31)附录A5无线接收部分最终PCB板 (32)附录B程序清单 (33)附录B1遥控发射部分程序清单 (33)附录B2遥控接收部分程序清单 (35)附录C小车实物图 (39)附录C1无线电遥控实物图 (39)附录C2小车车体实物图 (40)致谢 (41)1 绪论1.1概述随着现代通信技术的飞速发展，近距离无线电通信技术受到了很多关注，呈现非常好的发展势头，，因为在我们现实生活中存在着如此多这样的应用领域，系统需要不断地实时传输小量的突发信号，在传统的无线电通信系统中，短距离的无线通信技术可以在相对较近距离内实现相互之间通信或相关操作，无线电数据传输系统已成为现在通信业乃至整个信息业的热点，被广泛应用于报警、无线遥控、军事通信、无线局域网等范围，具有很大的实际应用价值[1]。

无线遥控遥测系统的设计与实现

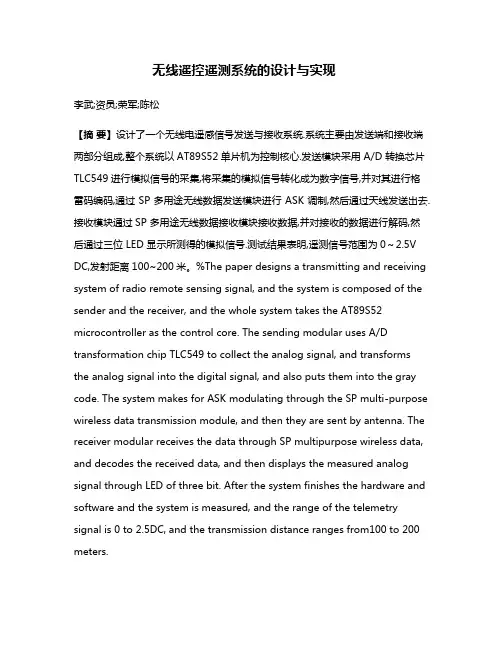

无线遥控遥测系统的设计与实现李武;资员;荣军;陈松【摘要】设计了一个无线电遥感信号发送与接收系统.系统主要由发送端和接收端两部分组成,整个系统以AT89S52单片机为控制核心.发送模块采用 A/D 转换芯片TLC549进行模拟信号的采集,将采集的模拟信号转化成为数字信号,并对其进行格雷码编码,通过 SP 多用途无线数据发送模块进行 ASK 调制,然后通过天线发送出去.接收模块通过SP 多用途无线数据接收模块接收数据,并对接收的数据进行解码,然后通过三位 LED 显示所测得的模拟信号.测试结果表明,遥测信号范围为0～2.5V DC,发射距离100~200米。

%The paper designs a transmitting and receiving system of radio remote sensing signal, and the system is composed of the sender and the receiver, and the whole system takes the AT89S52 microcontroller as the control core. The sending modular uses A/D transformation chip TLC549 to collect the analog signal, and transforms the analog signal into the digital signal, and also puts them into the gray code. The system makes for ASK modulating through the SP multi-purpose wireless data transmission module, and then they are sent by antenna. The receiver modular receives the data through SP multipurpose wireless data, and decodes the received data, and then displays the measured analog signal through LED of three bit. After the system finishes the hardware and software and the system is measured, and the range of the telemetry signal is 0 to 2.5DC, and the transmission distance ranges from100 to 200 meters.【期刊名称】《湖南理工学院学报（自然科学版）》【年(卷),期】2015(000)002【总页数】4页(P44-47)【关键词】遥感信号;单片机;ASK;格雷码;A/D 转换【作者】李武;资员;荣军;陈松【作者单位】湖南理工学院信息与通信工程学院，湖南岳阳 414006;湖南理工学院信息与通信工程学院，湖南岳阳 414006;湖南理工学院信息与通信工程学院，湖南岳阳 414006;湖南理工学院信息与通信工程学院，湖南岳阳 414006【正文语种】中文【中图分类】TM391.9早期的无线遥测遥控系统主要用于航空航天和军事领域. 近些年来, 随着应用成本的降低, 这项技术正逐渐向民用方向发展, 并且已被许多工矿和企事业单位所使用, 因而研究先进而且实用的无线遥测遥控系统对工农业生产具有重要的现实意义. 文[1, 2]设计的遥感信号接发送系统, 由于无线信道资源的有限性以及无线传输中的信道衰落和外部噪声干扰问题, 造成系统实时性和可靠性不高. 文[3, 4]设计的无线遥测遥控系统共性为使用范围比较窄, 而且系统比较复杂, 价格过于昂贵. 针对以上问题, 本文设计一种结构简单, 能够适用于各种不同现场的通用性无线遥测遥控系统. 该无线遥测遥控系统具有性价比高、抗干扰能力强的特点.无线遥测遥控系统总体结构框架如图1所示. 数据采集部分通过A/D转换芯片TLC549进行外部模拟信号的采集, 然后通过单片机AT89S52控制在LED上对所采集的数据进行显示, 单片机AT89S52对其进行信号加密的同时, 通过无线数据发送模块把信号发送出去. 在接收端通过数据接收模块接收数据, 并对所收集的数据进行解码, 最终通过单片机输送到LED上显示. 本设计的无线数据发送与接收模块均采用SP(Service Provider)多用途无线数据收发模块, 通过SP进行ASK(Amplitude Shift Keying)调制. 它支持数据的收发, 能实现双工通信. 本文把这一部分设计成一个单独的模块, 以接插件的形式与单片机相连, 方便其功能扩展与应用.2.1 供电模块电路设计本设计中由于单片机与A/D转化芯片TLC549共用VCC(+5V)电源, 而SP无线收发模块的工作电压为3～12V, 虽然它也可以工作在+5V, 但高频通信部分很容易受其他部分干扰, 因此设计独立的电源可以达到更好的抗干扰要求. 但在供电电路设计中, 通过检测发现SP无线收发模块同单片机共用电源并没有产生明显的高频干扰. 为了节省成本, 在本设计中采用同一模块电源供电, 其工作电路原理图如图2所示[5].2.2 A/D转换模块电路设计A/D转换电路是数据控制的核心. 在本设计中选用A/D转换芯片TLC549. 它为8位串行A/D转换器芯片. 该芯片有一个模拟输入端口, 3态的数据串行输出接口可以方便地和微处理器或外围设备连接. 由于TLC549是串行A/D转换芯片, 它与单片机AT89S52通信是串行的, 因此在通信时, 单片机首先给/CS一个有效的低电平信号使TLC549选通,并启动A/D转换开始, 置/CS端为高电平并延时17μs等待A/D转换结束; 当A/D转换结束,置/CS端为低, 再次调用读入8位转换结果子程序, 即可读入本次A/D转换结果. 其中基于TLC549的A/D转换模块电路图如图3所示[6].2.3 SP发送与接收模块电路设计无线遥测遥控系统设计的关键是SP接发收电路的设计, 其中SP发送和接收模块电路分别如图4和图5所示.在图4所示的SP发送模块设计中, 需要考虑在高电平传输过程中, 容易造成接收模块的误判, 因此三极管Q2应设计为PNP型三极管, 将输出信号反相, 从而使接收模块能够方便和准确地接收信号.在图5所示的SP接收模块电路设计中, 通过在信号输出端接9013NPN型三极管, 使输出端数据进行反相,还原发送信号, 通过单片机AT89S52控制LED进行显示.2.4 LED显示模块电路设计数码显示有静态显示和动态显示两种显示方法. 在静态显示电路中, 当显示位数较多时其占用的I/O口较多, 从而会影响处理器的处理速度. 因此在本设计中采用动态显示方式, CPU定时对LED进行扫描,各LED轮流地显示各自的字符. 虽然在同一时间只有一位显示, 但由于人眼的视觉暂留效应和发光二极管熄灭时的余辉效应, 看到的是各LED同时显示不同的字符, 这样便可以大大节省I/O资源, 提升系统效率. LED显示模块电路原理图如图6所示[7].2.5 软件程序设计根据系统应用程序模块化结构设计理论和模拟信号遥测系统实现的功能, 数据采集系统的应用软件设计分为系统管理程序、模数转换子程序、键盘显示子程序和通讯子程序四个软件设计, 其程序设计总体原理框图如图7所示. 在图7中的系统管理程序的主要作用是在系统完成初始化后, 系统根据用户的输入和设置转入相应的功能子程序, 主要控制和管理子程序,并完成系统在各功能模块间的切换. 模数转换子程序的主要功能是进行数据采集、模数变换和保存. 键盘显示子程序作为人机交互最主要的部分, 它主要功能是负责输出信号的正确显示. 通讯子程序主要功能是响应单片机的串行口中断, 把采集到的信号通过射频芯片发送出去.在完成遥感信号发射与接收系统的软硬件设计后, 对其进行了实际测量, 测试结果为在单片机的发送端将模数转换得到的数据进行显示, 同时进行格雷码编码并通过SP发送模块发送, 其数据发送端测试结果如图8所示[8]. 接收端将SP接收模块收到的数据进行解码, 解码后的数据通过LED显示, 其数据接收端测试结果如图9所示, 从图8和图9 可以很清晰地看到显示结果都为1.95V, 接收端与发送端的数据完全一致, 实现了无线遥测遥控的功能.综上所述, 无线遥测遥控系统的实现从整体设计开始, 对方案选择、原理设计、器件选型以及工艺功耗等多方面进行了仔细考虑. 以降低系统的设计成本和运行维护费用为主要出发点, 并考虑整个系统的应用场合和抗干扰能力, 最后完成了整个系统的硬件电路设计和软件程序编写, 并顺利通过测试, 测试结果完全符合设计要求.【相关文献】[1] 邵志龙. 无线实时遥测遥控系统的硬件实现[D]. 杭州: 浙江大学硕士学位论文, 2004[2] 周畅. 无线实时遥测遥控系统的软件实现[D]. 杭州: 浙江大学硕士学位论文, 2004[3] 吕永祥. 基于无线传感网络的三峡库区变动回水区航道航标遥测遥控系统研究[J]. 水运工程, 2013, 3(3): 176～183[4] 钟伟, 王瑛. 基于扩频的无线遥测遥控系统的研究与实现[J]. 黑龙江大学自然科学学报, 2002, 19(2): 67～69[5] 胡国珍, 马学军, 陆小洲, 等. 一种两级式LED恒流驱动电源设计[J]. 计算技术与自动化, 2015, 34(1): 44～47[6] 吴允平, 蔡声镇, 刘华松, 等. 航标遥测遥控信息系统的设计与实现[J]. 计算机工程. 2006, 6(12): 253～254, 260[7] 黄智伟. 无线遥测遥控系统的设计与应用[J]. 自动化与仪表, 1993, 8(1): 33～35[8] 刘文涛. 单片机语言C51典型应用设计[M]. 北京: 人民邮电出版社, 2005。

无线电遥控系统的设计研究

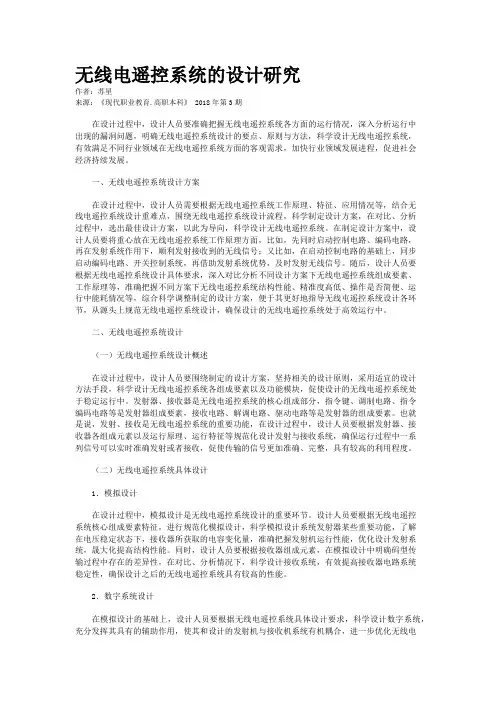

无线电遥控系统的设计研究作者：苏星来源：《现代职业教育.高职本科》 2018年第3期在设计过程中，设计人员要准确把握无线电遥控系统各方面的运行情况，深入分析运行中出现的漏洞问题，明确无线电遥控系统设计的要点、原则与方法，科学设计无线电遥控系统，有效满足不同行业领域在无线电遥控系统方面的客观需求，加快行业领域发展进程，促进社会经济持续发展。

一、无线电遥控系统设计方案在设计过程中，设计人员需要根据无线电遥控系统工作原理、特征、应用情况等，结合无线电遥控系统设计重难点，围绕无线电遥控系统设计流程，科学制定设计方案，在对比、分析过程中，选出最佳设计方案，以此为导向，科学设计无线电遥控系统。

在制定设计方案中，设计人员要将重心放在无线电遥控系统工作原理方面，比如，先同时启动控制电路、编码电路，再在发射系统作用下，顺利发射接收到的无线信号；又比如，在启动控制电路的基础上，同步启动编码电路、开关控制系统，再借助发射系统优势，及时发射无线信号。

随后，设计人员要根据无线电遥控系统设计具体要求，深入对比分析不同设计方案下无线电遥控系统组成要素、工作原理等，准确把握不同方案下无线电遥控系统结构性能、精准度高低、操作是否简便、运行中能耗情况等，综合科学调整制定的设计方案，便于其更好地指导无线屯遥控系统设计各环节，从源头上规范无线电遥控系统设计，确保设计的无线电遥控系统处于高效运行中。

二、无线电遥控系统设计（一）无线电遥控系统设计概述在设计过程中，设计人员要围绕制定的设计方案，坚持相关的设计原则，采用适宜的设计方法手段，科学设计无线电遥控系统各组成要素以及功能模块，促使设计的无线电遥控系统处于稳定运行中。

发射器、接收器是无线电遥控系统的核心组成部分，指令键、调制电路、指令编码电路等是发射器组成要素，接收电路、解调电路、驱动电路等是发射器的组成要素。

也就是说，发射、接收是无线电遥控系统的重要功能，在设计过程中，设计人员要根据发射器、接收器各组成元素以及运行原理、运行特征等规范化设计发射与接收系统，确保运行过程中一系列信号可以实时准确发射或者接收，促使传输的信号更加准确、完整，具有较高的利用程度。

简易无线电遥控系统的设计(DOC)

简易无线电遥控系统摘要本电路主要由无线发射机和无线接收机组成，发射机部分主要原理：采用FSK调制，通过8线-3线优先编码器74LS148 和并行-串行编码器VD5026 对8个按键进行编码，输出1.629K的中频信号，由变容二极管进行频率调制再加载到高频载波上，然后将高频信号进行功率放大后由天线发射出去；接收机部分主要原理：先将天线接收到的高频信号进行电压放大后送至单片窄波解调芯片MC3361进行解调，经比较电路整形再解码，从而控制７个发光二极管和灯泡工作，并显示灯泡亮度级数。

本电路的设计优点：采用专用集成电路编解码器ＶＤ５０２６和ＶＤ５０２７对控制信号进行再编码和解码，提高了信道的抗干扰能力；接收机的鉴频电路采用窄带ＦＭ解调芯片ＭＣ３３６１进行解调，提高了接收机的灵敏度。

关键词：发射解调接收Frequency Modulation我们习惯上用FM来指一般的调频广播（76-108MHz，在我国为87.5-108MHz、日本为76-90MHz），事实上FM也是一种调制方式，即使在短波范围内的27-30MHz之间，做为业余电台、太空、人造卫星通讯应用的波段，也有采用调频（FM）方式的。

FM radio即为调频收音机。

FM调频即收音机功能。

作为MP3的一项附加功能，从实用角度来说，现在的MP3这方面做得并不很出色，应该说还不如普通的收音机，在接收范围、精度等等方面还都有差距，只能说是一个有益的补充。

当然，如果你注重这个功能的话，也有做得不错的产品。

而在具体机型上，针对FM，不同产品还有细分，是否可以保存选定的频道、可以保存多少个频道、立体声和普通声道可以自己设定还是由机器来设定。

----------------------------------------------------------------调幅Amplitude Modulation :一般中波广播(MW: Medium Wave)采用了调幅(Amplitude Modulation)的方式,在不知不觉中，MW及AM之间就划上了等号。

基于单片机的无线电遥控系统正文及结论

基于单片机的无线电遥控系统正文及结论————————————————————————————————作者：————————————————————————————————日期：本文由囩惔風輕贡献doc文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看.哈尔滨工程大学本科生毕业论文第1章1。

1 本论文研究的背景及其意义绪论遥控是指对被控对象按照所预定的意图对其内部参数、工作状态等进行远距离操纵.遥控技术在现代工农业生产、科研、国防等领域有非常广泛的应用.随着现代科技的发展，它们的应用也越来越普遍。

遥控技术一般应用于操作者不能或难以到达受控对象的场合。

而对于移动式的受控对象，则更不得不使用遥控技术。

例如在恶劣环境下作业的机器, 人难以到现场操纵,就必须使用遥控技术进行远距离操纵。

又如工厂里的行车、模型飞机、模型舰艇，乃至当代的无人驾驶飞机、宇宙飞船、无线电制造导弹等，这些移动式设施就更缺不了遥控技术了。

现代遥控技术也是十分普遍地应用于各类家用电器中,如电视遥控、电灯遥控、电风扇遥控、空调器遥控等，这类应用提高了家用电器的功能和档次，更重要的是给使用者带来极大的方便。

设有遥控功能的电视机，使用者不用离开座位, 只需使用手持红外遥控器旧可以进行节目切换, 以及对音量、对比度、亮度等的调节。

在这些应用中，操作者与受控者之间并非“遥”，也非“难以到达”，仅为方便而已，因此对遥控的定义，应该广义的理解为操作者没有直接对遥控对象进行操纵。

遥控的种类有很多。

若以遥控信息传送方式区别，可以分为有线遥控和无线遥控两大类,而无限遥控又包含了红外线遥控、超声波遥控和无线电遥控之类,有线遥控和无线电遥控可以达到很远的距离，而红外线和超声波遥控只能在十几米之内. 无线电遥控是使用无线电射频为载体来栽送遥控信息。

所谓射频，就是具有较强辐射能力的无线电频率，一般在几百 kHz 以上，通常也称为“高频"。

无线遥控解析与设计论文

盐城工业职业技术学院2015届毕业设计（论文）题目无线遥控解析与设计专业现代纺织技术学号姓名指导老师日期2014年12月摘要本设计是研究无线遥控中红外遥控和无线电遥控。

研究设计有三项内容，第一项为红外遥控LED灯系统的研究，第二项为无线电遥控小车的研究，第三项是无线电遥控日光灯开关的研究。

三项研究内容都为无线遥控，遥控系统通常是两个部分组成，即遥控发射器和遥控接收控制器。

我们将分别对三个遥控系统的遥控发射和遥控接收控制的组成和工作原理进行解析，让大家能够深入全面的认识无线遥控的工作原理。

同时，最后将对红外遥控LED灯和无线电遥控日光灯进行接线通电进行遥控演示。

关键词：无线电遥控红外线遥控发射器AbstractThis design is the study of the infrared remote control and wireless remote control radio remote control. There are three elements of the study design, the first to study the infrared remote control LED light system, and the second term for the study of radio-controlled car, and the third is the study of radio-controlled fluorescent switch. Three studies content for wireless remote control, remote control systems usually consist of two parts, namely remote control transmitter and remote receiver controller. We were on the composition and working principle of the three remote control transmitter and remote control remote control system receives resolved, so that we can go to a comprehensive understanding of the wireless remote control works. Meanwhile, the last an infrared remote control LED lights and fluorescent wiring powered radio-controlled remote control demonstration.Keywords: radio remote control infrared remote control transmitter目录第一章绪论 (1)1.1研究目的 (1)1.2研究现状 (1)1.3研究内容 (2)第二章红外遥控LED灯控制板 (3)2.1 红外遥控发射器的组成 (3)2.1.1键位码的产生 (3)2.1.2指令编码器 (4)2.1.3码元调制与红外光发射 (4)2.2 红外遥控发射器的工作原理 (4)2.3红外遥控接收控制板的组成 (5)2.3.1红外接收头 (5)2.3.2解码 (6)2.3.3晶振电路 (6)2.3.4单片机 (8)2.4红外遥控接收控制器的工作原理 (10)2.5使用方法 (11)第三章无线电遥控汽车控制板 (13)3.1无线电基本介绍 (13)3.1.1无线电的组成 (13)3.1.2无线电的特点及应用 (13)3.2红外遥控与无线电遥控的区别 (14)3.3无线遥控发射控制板组成及工作原理 (14)3.4无线遥控接收控制板组成及工作原理 (17)3.5使用方法 (20)第四章无线电遥控日光灯控制板 (21)4.1发射控制板组成及工作原理 (21)4.2接收控制板组成及工作原理 (21)4.3使用方法 (23)第五章总结 (25)参考文献 (27)致谢 (28)第一章绪论1.1研究目的随着无线遥控在现实生活中越来越多的应用，改变了许多生活中的常态，给人们带来了极大的便利。

简易无线电遥控系统方案论证(优选.)

（A-D）.最高优先线为第九条。

当所有输入线为逻辑0时，所有输出线为逻辑1；编码模块由三态编码芯片MC145026构成，此组芯片是摩托罗拉公司生产的用于通信配对使用的最新芯片。

编码芯片MC145026可对9位输入信息（地址位A1～A5，数据位D6～D9）进行编码，编码后每个数据位用两个脉冲表示：“1”编码为两个宽脉冲；“0”编码为两个窄脉冲；“开路”编码为一宽脉冲和一窄脉冲交叉。

当TE端输入脉冲上升沿时，编码后的数据流开始由D0串行输出。

对于每9位数据信息，可以看作是一个数据字，为了提高通信的安全性，编码芯片对每个数据字发送两次，接收两次。

成12位编码地址线，这时编码数可高达411=4194304个。

本文要介绍的是VD5026与VD5027配合应用，VD5026的第10~第13脚用作数据输入线，根据需要这几个脚可以置“0”或置“1”。

第14脚是发射指令端，当此脚接地时，VD5026输出端则发出一组编码脉冲。

第15脚、第16脚是一个内置振荡器，外接几十到几百千欧的电阻即可产生振荡，振荡频率为fosc=1600/R（KHz），式中R为外接电阻，单位为千欧。

第17脚是编码输出端，第18脚、第9脚分别是电源的正、负极。

控制键编码部分电路图方案比较：通过对以上方案的比较，我们从实际应用的角度选择方案二，因为它综合考虑到功能可否实现性和资源利用充分性，有利于电路的稳定并且他还有多余的管脚以便以后扩展使用。

芯片CD40147A11A22A33A44Dout 15Rt c 13Ct c 12Rs 11A55A9/D 910A8/D 89A7/D 77A6/D 66V ss8T E 14V DD16芯片CD40147CD40147编码器具有对输入信号进行优先编码的功能，可保证仅有最高级数据线编码。

10条数据输入线（0-9），编码为四条线（A-D ）（BCD 输出）.最高优先线为第九条。

当所有的输入线为逻辑0时，所有输出线为逻辑1，所有输入与输出都经过缓冲，且每个输出可驱动一个TTL 低功耗肖特基负载。

(完整版)无线遥控解析与设计毕业设计

研究设计有三项内容，第一项为红外遥控LED灯系统的研究，第二项为无线电遥控小车的研究，第三项是无线电遥控日光灯开关的研究。

三项研究内容都为无线遥控，遥控系统通常是两个部分组成，即遥控发射器和遥控接收控制器。

我们将分别对三个遥控系统的遥控发射和遥控接收控制的组成和工作原理进行解析，让大家能够深入全面的认识无线遥控的工作原理。

同时，最后将对红外遥控LED灯和无线电遥控日光灯进行接线通电进行遥控演示。

关键词：无线电遥控红外线遥控发射器AbstractThis design is the study of the infrared remote control and wireless remote control radio remote control. There are three elements of the study design, the first to study the infrared remote control LED light system, and the second term for the study of radio-controlled car, and the third is the study of radio-controlled fluorescent switch. Three studies content for wireless remote control, remote control systems usually consist of two parts, namely remote control transmitter and remote receiver controller. We were on the composition and working principle of the three remote control transmitter and remote control remote control system receives resolved, so that we can go to a comprehensive understanding of the wireless remote control works. Meanwhile, the last an infrared remote control LED lights and fluorescent wiring powered radio-controlled remote control demonstration.Keywords: radio remote control infrared remote control transmitter目录第一章绪论 (1)1.1研究目的 (1)1.2研究现状 (1)1.3研究内容 (2)第二章红外遥控LED灯控制板 (4)2.1 红外遥控发射器的组成 (4)2.1.1键位码的产生 (4)2.1.2指令编码器 (5)2.1.3码元调制与红外光发射 (6)2.2 红外遥控发射器的工作原理 (6)2.3红外遥控接收控制板的组成 (7)2.3.1红外接收头 (7)2.3.2解码 (8)2.3.3晶振电路 (9)2.3.4单片机 (11)2.4红外遥控接收控制器的工作原理 (14)2.5使用方法 (15)第三章无线电遥控汽车控制板 (17)3.1无线电基本介绍 (17)3.1.1无线电的组成 (17)3.1.2无线电的特点及应用 (17)3.2红外遥控与无线电遥控的区别 (18)3.3无线遥控发射控制板组成及工作原理 (19)3.4无线遥控接收控制板组成及工作原理 (22)3.5使用方法 (26)第四章无线电遥控日光灯控制板 (27)4.1发射控制板组成及工作原理 (27)4.2接收控制板组成及工作原理 (27)4.3使用方法 (29)第五章总结 (32)参考文献 (34)致谢 (36)第一章绪论1.1研究目的随着无线遥控在现实生活中越来越多的应用，改变了许多生活中的常态，给人们带来了极大的便利。

论文--多功能无线电通信控制的设计与实现带有原理图源程序.

多功能无线电通信控制的设计与实现第一章：绪论1.1 课题背景自动化是人类文明进步和现代化的标志，特别是当今信息时代。

而基于无线电控制的自动化更是一种发展方向。

无线遥控技术的发展只有几十年的时间：上世纪20年代，才刚刚出现无线电遥控的雏形；那时人们试图将遥控技术应用于无人驾驶飞机和舰船上，但由于技术不够完善而未能成功，二次世界大战以后，无线电遥控技术发展迅速，并逐渐在军事，国防，工农业生产及科学技术等方面得到了广泛的应用，到现今，随着电子技术的飞速发展，新型大规模遥控集成电路的不断出现，使得遥控技术在工业生产，家用电器，安全保卫以及人们的日常生活中使用越来越广泛。

在无线遥控领域，目前常用的遥控方式主要有超声波遥控、红外遥控、无线电遥控。

由于无线电波石油发射点向四面八方传播，可以穿过阻挡物，而且可以传播到很远的距离，因此它的控制可以在很大区域和空间内实现，成为遥控的主要方式，在国防、军事、生产、建设和日常生活中有极广泛的应用。

1.2 遥控器原理遥控器的遥控功能实现，一般是以电磁波或红外线为数据传输介质，实现指令的传送功能。

遥控器发送的数据要经过加密编码，调制，载波输出信号。

接受模块，则进行相反的操作，提取出遥控器发射过来的命令，再由MCU执行相应的命令。

1.3 设计任务本课题无线电通信控制，是将MCU与执行器之间通过无线电连在一起，通过MCU控制不同执行器的动作。

MCU对不同执行器的控制，是通过控制不同的地址而实现的。

这样在同一个通信波段即可实现对多个目标执行器的控制。

本设计具体是通过控制直流电机的工作状态（正转、反转、停止），以说明其控制的多功能性。

1.4 设计的意义本文通过对直流电机的控制，将MCU（单片机）于无线收发模块的并联使用，以说明无线控制的重要性。

特别是在当今信息与效率的时代，远程控制的重要性。

通过对该课题的研究，更进一步解释控制指令的编码，通信中数据的调制及解调及基于单片机编码和自动控制。

毕业论文无线电遥控系统的设计【范本模板】

摘要伴随着现代科技的发展，无线电遥控技术在现代工农业生产、国防、科研等领域有非常广泛的应用。

因此需要设计者从全局考虑,优化设计整个遥控系统，使得遥控技术越来越准确。

论文主要包括发射电路的设计和接收电路的设计两大部分,其中发射电路的设计为重点。

首先,在整体上阐述了设计思路，然后逐步对整体方案分块设计。

接着整合在一起，使其整体电路更加精良，从而设计出最佳单元电路。

其次，开始了对各个单元电路的设计。

从开关电路，到编码电路，功率放大电路，调制电路,再到发射天线,都进行了详细的阐述。

最后，选用FM解调芯片MC3361构成解调电路，LC作发射模块,用MC145026/MC145027实现编码和解码功能。

实现了无线遥控八个对象，七个LED和一个小灯泡,控制状态有15种,分别为七个LED的开关状态和小灯泡对应的八个亮度等级的简易无线电遥控系统.关键词：发射电路，接收电路，主振电路，高频功率放大器, 调制电路AbstractWith the development of modern technology science，wireless remote control technology in the modern industrial and agricultural production, national defense，scientific research and other fields have a very wide range of applications. Therefore need designers from overall consideration，optimize the design of the remote control system，make remote control technology is more and more accurate. Thesis mainly including launch circuit design and receiving circuit design of two parts, the launch of the design of the circuit as the key point. First of all, on the whole, expounds the design idea, and then gradually to the overall program block design. Then together，make the whole circuit more excellent, and the best unit circuit design. Second，we began to each unit circuit design. We from the switch circuit, encoding circuit, the power amplifier circuit，modulation circuit, and then to antenna，are in detail. Finally, we choose FM demodulation chip MC3361 constitute demodulation circuit，LC for launch module，with MC145026 / MC145027 realize encoding and decoding function。

无线电遥控器设计论文

无线电遥控器【摘要】一种无线电遥控开关，包括发射器盒、发射按钮、发射器电路、收器盒、接收器电路、插座、插头组成，其特征在于：在该发射器盒内装有发射按钮和发射器电路，发射器电路由数据电路、编码电路、调制振荡发射电路、电源电路组成，数据电路接编码电路，编码电路接调制振荡发射电路，电源电路分别与数据电路，调制振荡发射电路相接；接收器盒内装有手动开关按钮和接收器电路，接收器电路由接收振荡电路、整形放大电路、解码电路、手动开关电路、Ｄ触发器电路、驱动电路、控制电路、电路组成，接收器电路中的接收振荡电路接整形放大电路，整形放大电路接解码电路，解码电路接Ｄ触发器电路，Ｄ触发器电路接驱动电路，驱动电路接控制电路，电源电路分别与接收振荡电路、整形放大电路、解码电路、Ｄ触发器电路、驱动电路、控制电路相连接，手动开关电路与解码电路、Ｄ触发器电路相连接。

本实用新型涉及一种无线电遥控开关，为解决生产调试和抗干扰的问题，本实用新型绝大多数元器件采用集成块，包括发射器和接收器两部分，其发射器电路由数据电路、编码电路、调制振荡发射电路、电源电路连接而成，接收器电路由接收振荡电路、整形放大电路、解码电路、手动开关电路、Ｄ触发器电路、驱动电路、控制电路、电源电路连接而成。

本实用新型主要用于家用电器的遥控，并且能同时遥控几种家用电器。

关键词：无线电遥控器，遥控信号，单片机（见附录一）控制开关，电路原理，发射机，接收机Abstract:A wireless remote control switch, including transmitters box, launch button, transmitters circuit, the device box, receiver circuits, socket, composition, the plug is characteristic in the transmitter inside the box, equipped with launch button and transmitters circuit, transmitters by data circuit, coding circuit circuit, modulation oscillation launch, the power circuit circuit composed, data circuit concatenated coding, coding modulation circuit circuit by launch circuit, the power supply circuit oscillation respectively and data circuit, modulation oscillation launch circuit connect; Receiver box with manual switch button and receiver circuits, receiver circuits by the receiving oscillating circuit, plastic magnifying circuit, decoding circuit, manual switch circuit, D trigger circuit, drive circuit, control circuit, circuit component in the circuit, the receiver receive oscillating circuit by plastic magnifying circuit, plastic magnifying circuit by decoding circuit, decoding, circuit pick D flip-flop circuit, D flip-flop drive circuit, drive circuit by circuit control circuit, the power supply circuit by respectively and receiving oscillating circuit, plastic magnifying circuit, decoding circuit, D trigger circuit, drive circuit, control circuit connected, manual switch circuit and decoding circuit, D flip-flop circuit connected. The utility model is concerned with a wireless remote control switch, in order to solve the problem of production debugging and the anti-interference, the utility model most of the components of the integration, including transmitters and receivers two parts, the launcher circuit data circuit, coding by circuit, modulation oscillation launch, the power circuit circuit connected to the circuit, the receiver by the receiving oscillating circuit, plastic magnifying circuit, decoding circuit, manual switch circuit, D trigger circuit, drive circuit, controlcircuit, the power circuit connected to. The utility model is mainly used in household appliances, and the remote control and remote control several household electrical appliances.Key words:wireless remote control, remote control signal, microcontroller (appendix a) control switch, circuit principle, the transmitter and receiver目录1前言 (1)1.1研究方向 (1)1.2研究背景 (1)1.3研究意义及作用 (1)2方案分析 (1)2.1方案要求 (1)2.2方案原理 (1)2.3方案器件 (2)3.1电路分析 (3)3.1发射系统 (3)3.2接收系统 (6)3.3电源电路 (11)结束语 (12)谢词 (13)参考文献 (14)1前言1.1研究方向无线电遥控控制电灯开关。

无线电遥控器系统设计

目录中文摘要 (1)绪论 (2)第一章概述 (3)一、无线遥控器 (3)二、无线遥控器的类型 (4)三、无线遥控器的应用领域 (5)第二章无线电发射装置 (7)一、无线电接收发射模块 (7)二、无线电的发射装置 (9)三、无线电发射单片机的C语言程序 (10)第三章无线电接收装置 (11)一、无线红外接收电路 (11)二、红外线接收原理 (12)三、无线电接收单片机的C语言程序 (13)第四章直流稳压电源设计 (15)一、采用三端集成稳压电源实现 (15)二、电路的原理 (15)第五章课程总设计 (18)一、课程设计目的 (18)二、要求及技术参数 (18)三、课程的总设计 (18)四、课程设计的总程序 (23)结论 (26)致谢 (26)参考文献 (27)无线电遥控器系统设计【摘要】随着电子科学技术的发展，遥控遥测技术在高科技研究、工农业生产、通信技术、军事技术、家用电器等诸多领域得到了广泛地应用。

特别是随着各类遥控专用集成电路不断问世，使得各类遥控设备的性能更加优越、可靠，功能也更加完善。

该系统设计主要是围绕无线电遥控的相关理论和应用进行研究。

该遥控装置采用晶体稳频脉冲调幅发射机，电路较简单，频率稳定度高，发射的是间断的28MHZ等幅载波。

接收机采用自熄式超再生检波方式，检波级工作在非线性工作状态，具有间歇高频振荡和检波双重功能，接收灵敏度较高。

检波后的沙沙噪音为超再生电路所特有的。

它采用的是89S51单片机对其进行控制，它的有效控制距离不低于30M可以用来进行汽车模型、舰船模型、家用电器等的遥控。

【关键字】：无线电频率发射机接收机单片机With the development of electronic science and technology, remote telemetry technology in the high technology research, industrial and agricultural production, communication technology, military technology, household appliances and many other fields has been widely used.Especially with the advent of various remote control application specific integrated circuit continuously, making the performance of various types of remote control devices is more superior, reliable, and more perfect.The system is designed mainly around the radio-controlled application of relevant theories and research.The remote control uses pulse amplitude modulation transmitter crystal frequency stabilization circuit is relatively simple, high frequency stability, emission is intermittent 28MHZ amplitude carrier.Super-regenerative detector receiver means using self-extinguishing type, detector-level work in the nonlinear working conditions, with intermittent high frequency oscillation and the dual function of detector, the receiver sensitivity higher.After rustling noise detector for the specific super-regenerative circuit.It uses the 89S51 microcontroller to control, its effective control distance of not less than 30M can be used for car models, model ships, home appliances remote control.【key words】: Radio Frequency Transmitter Receiver Monolithic integrated circuit绪论无线电遥控就是利用电磁波在远距离上，按照人们的意志实现对物体对象的无线操纵和控制，这种无线控制的方式就叫做无线电遥控。

简易无线遥控系统设计毕业设计

西安航空职业技术学院毕业设计（论文）论文题目：简易无线遥控系统设计所属系部：电子工程系专业：电子信息工程技术西安航空职业技术学院制西安航空职业技术学院毕业设计（论文）任务书题目：简易无线遥控系统设计任务与要求：1.工作频率：f=6～10MHZ中任一种频率；2.调制方式：AM,FM或FSK,,任选一种;3.输出功率：不大于20mW（在标准75欧姆假负载上）；4.遥控对象：8个，被遥控设备用LED分别代替，LED发光表示工作；5.接收机距离发射机不小于10m.时间：2010年 10 月 17日至2010年 11月15日共四周所属系部：电子工程系学生姓名：学号：专业：电子信息工程技术指导单位或教研室：指导教师：职称：高级工程师西安航空职业技术学院制摘要无线电技术的诞生最早起源于无线电通讯技术，最初的构想是无线电电报技术的建立。

真空电子管的发明使得无线电技术广泛应用于民用和军用等各个领域。

无线电遥控由于其控制距离远，抗干扰性强，已越来越多的应用于各个方面。

世界大战时，无线电遥控就已应用到极至。

后来随着晶体管的发明和集成电路的诞生，无线电遥控技术达到了更加完善的程度，如：航海，航空航天等高科技技术都与无线电遥控技术分不开。

它也不仅仅是军事领域的成员，与我们的日常生活也有着密不可分的联系，如：遥控空调，遥控检测，报警，遥控玩具等等。

现在，遥控装置应用的扩展很大程度上不仅为人们的生活提供了方便，而且使得很多不可能成为现实。

本文设计的无线遥控控制八路LED就是其中的一小应用。

设计主要是通过FSK将信号调制成高频信号发送到接收装置，再解调还原出有用信号，对电路进行控制。

其中信号的发射和接收及如何从载频中解调出有用信号是本次设计的要点。

设计大体可分为：遥控发射器—信道－接收器－控制电路控制LED灯。

设计的目的主要在于突出实用，经济，简单并在10～20米范围内完成遥控。

关键词调幅调制；解调；控制电路AbstractRadio technology of stemming from a radio communications technology, the initial idea of establishing a wireless telegraph. the vacuum tube invention of radiotechnology is widely used in civil and military and other areas.Wireless remote control to its distance, has more and more applied to all aspects. during world war, the remote control to be applied to the limit. then with the invention of the transistor and integrated circuits, wireless remote control technology to achieve a more perfect, as ：sea, air space technology and high technology with the remote control. technology without.It is not a member of the military sphere, and our daily life of contacts, such as ：remote control of air conditioning, remote, remote alarm, toys, etc. now, the expansion of the application of remote control to a large extent for human life not only provided a convenient and much to be a reality.The wireless remote control design eight led is one of the application. the design is primarily through fsk will signal the onset of the modulating signal is sent to the receiving device, and demodulation of useful to restore, for the control circuit. the signal sent and received from the carrier frequency and demodulation of a signal is useful in the design.Design a general remote control can be divided into ：transmitters and receivers channel －－control circuit control led lights. the designof the chief purpose is to highlight utility and the economy, simple and twenty metres in 10 ～20completed within the scope of the remote control.Key words: Modulated modulation ；demodulates ；control circuit第一章绪论1.1无线电通信的的发展19世纪末，出现了无线电报。

无线电遥控系统

无线电遥控系统1 论文设计要求1.1 基本要求（1）工作频率：f o=6～10MHz中任选一种频率。

（2）调制方式：AM、FM或FSK……任选一种。

（3）输出功率：不大于20mW（在标准75Ω假负载上）。

（4）遥控对象：8个，被控设备用LED分别代替，LED发光表示工作。

（5）接收机距离发射机不小于10m。

1.2 发挥部分（1）8路设备中的一路为电灯，用指令遥控电灯亮度，亮度分为8级并用数码管显示级数。

（2）在一定发射功率下（不大于20mW），尽量增大接收距离。

（3）增加信道抗干扰措施。

（4）尽量降低电源功耗。

2 总体设计方案2.1 方案简略图整个系统由发射系统和接收控制系统两部分组成。

发射系统和接收控制系统组成结构框图如图1-1和1-2所示。

系统的工作原理是首先通过按键编址电路输入所需控制电路的位号，同时启动编码电路产生带有地址编码信息和开关状态信息的编码脉冲信号，再通过无线电发射电路将该信号发射出去。

而无线电接收电路将接收到的编码脉冲信号通过解码电路进行编码地址确认，确认是否为本遥控开关系统地址，然后通过驱动电路来驱动遥控对象8个，且其中一个是电灯，用指令遥控电灯亮度，亮度分为8级并用数码管显示级数。

控制器编码调制功放电池图2-2无线电接收机方框图 2.2 无线信号传输部分（1）调制方式的选择根据要求，控制对象是8盏灯，其中一盏亮度可调，亮度分为8级，用数码管显示级数，被控状态采用二进制编码。

因课题对频带宽度没有限制，为了提高抗干扰能力，实现方法简单，载波传输采用FSK 调制方式。

（2）发射机主振电路型式的选择主振可采用晶体振荡或LC 振荡。

课题要求载频为6～10MHz 。

若采用普通晶体倍频方式，假设为三倍频，则晶体频率要低于3.33MHz ，在这种情况下难于获得足够的频偏。

例如，用摩托罗拉公司的单片集成FM 调制芯片MC2833实现2.5MHz 电抗管晶体三倍频调频时，实测三倍频后的最大频偏为420MHz 。
