地质录井

直接录井：能直接观察来自地下地层的岩石和油气显示的录井， 如岩 心、岩屑等。 间接录井：用间接方法了解地下地层的岩石性质、油气显示的录井， 如钻时、钻井液性能等。 记录的录井资料包含两部分： 一是录井队自己采集的资料；自动采集数据：利用综合录井仪、 气测 录井仪、地质采集仪等记录的井深、钻时、气体等资料， 气测录井仪、 地质采集仪等记录的井深、钻时、气体等资料，人工或 半自动采集数 据：地层、岩性、含油、荧光等资料。 半自动采集数据：地层、岩性、 含油、荧光等资料。 二是收集其他施工单位提供的资料。如钻井、测井、试油等资料。
7、应用：尽管钻时有多解性，但因为它得到及时，仍为一项重要参考资料。
可以辅助识别岩性； 卡取心层位；地层对比； 划分储集层；裂缝性储层；帮助 钻井工程计算纯钻进时间、选择钻头、帮助判断钻头使用情况。
一、取心基础工作 1、取心原则 （1）区域探井、预探井钻探目的层及新发现的油气显示。 （2）落实地层岩性、储集层物性、局部层段含油性、生油指标、接触 界 面、断层、油水过渡带、完钻层位等情况。 （3）邻井岩性、电性关系不明，影响测井解释精度的层位。 （4）区域上变化较大或特征不清楚的标志层。 （5）特殊地质任务要求。 2、录取数据 取心时间、层位、次数、井段、进尺、心长、收获率、含油气岩心各级别、 长度及累计长度。 3、取心前的工作准备 （1）加强地层对比，卡准标志层，落实取心层位。 （2）准备取心、出心、整理及观察岩心所需的器材和分析试验用品、 试 剂。 （3）了解取心工具的性能，丈量取心工具的长度。
（3）均一碎屑岩定名 主要粒径颗粒成份大于75%为均一碎屑岩，按主要粒径大小定 名，如粗砾岩、粗砂岩。 （4）不均一碎屑岩定名 ① 按主次粒径颗粒成份定名。细粒为主，粗粒次之，用“状”表示， 如粗砾状细砂 岩，粗砂状细砂岩等。粗粒为主，细粒次之，以“质”表示，如 细砾质粗砾岩、粉 砂质粗砂岩等。主次粒级数量相差较大，次级用“含”表示， 如含砾粉砂岩、含砂 砾岩等。 ② 特殊矿物、特殊成份或特殊沉积结构， 其数量大于15%或面积大于20%者参加定 名。如鲕状灰岩、含黄铁矿细砂岩、碳质中砂岩、凝灰质细砂岩等。 碳质中砂岩、 凝灰质细砂岩等。 （5）填隙物 杂基（粘土矿物、白垩土）及胶结物（灰质、云质、膏 质、铁质、硅质）的合称。 含量25%～50%者，参与定名，用“质”表示。如：泥质粉砂岩、高岭土质细砂岩、 泥质细砾岩等；白垩土质细粉砂岩、灰质中砂岩、膏质粉砂岩、硅质中砂岩、铁质 细砂岩等。 （6）有薄片鉴定的碎屑岩定名应参照鉴定报告。如含云细粒次长石岩屑砂岩、细砂 质中粒岩屑砂岩、含砾粗粒火山碎屑砂岩等，其结构应与薄片定名吻合。
5、钻时曲线：用普通厘米方格纸，纵座标代表井深 M,一般情况下的比例尺1：
500 ；横座标钻时数值，比例层按实际图幅大小wenku.baidu.com定。 为便于解释，在曲线旁边用符号或文字对应相应深度标注接单根、起下钻、取芯、
钻头类型、尺寸、钻压和更换钻头位置等。
6、钻时录井的影响因素： 钻头的新旧程度；钻井液性能；钻井参数及操作水平；钻井方式；井深等
有薄片资料的，碎屑成份按照鉴定报告，由多到少依次用百分数表示。
4、结构
（1）粒径 包括一般粒径颗粒的主次或百分含量及最大、最小颗粒粒径。 （2）颗粒形状 卵圆、扁圆、扁长、圆柱形等。 （3）磨圆度 圆状：棱角已全部磨蚀。次圆状：棱角圆滑，已相当磨 蚀。次棱角状：棱角较明显，有磨蚀现象。棱角状：棱角尖锐或有轻微磨 蚀痕迹。 （4）表面特征 裂纹、麻点、霜面、脑纹、风刺痕等。 （5）分选情况 分选好：均一粒径颗粒含量大于等于70%。 分选中等： 均一粒径颗粒含量50%～70%。 分选差：均一粒径颗粒含量小于50%. （6）有薄片资料的按鉴定报告描述颗粒大小、形状、表面特征、接触关 系（ 胶结类型）及分选等结构特征。 反映母岩类型、风化程度、搬运介质、距离、沉积环境、成岩作用等。
6、岩心出筒及油气水观察
（1）取心钻头出转盘面立即盖住井口； （2）丈量底空（从取心钻头面到取心筒底部无岩心的空间长度）； （3）用专用工具依次取出岩心，先下后上，从左到右依次放入岩心盒内。 （4）取心钻头一出井口，立即观察记录从钻头内流出来的钻井液油 气显 示情况和特征。 （5）边出筒边观察岩心表面油气外渗情况；含油岩心，擦净表面， 及时 描述后，选择具有代表性的含油岩心，采用无色玻璃纸包装封蜡；其他岩 心用水清洗。 （6）含气试验。将储集岩岩心浸入清水中，观察记录岩心柱面冒气泡大 小、产状(串珠状、断续状)、声响程度、持续时间、冒气 位置个数及与缝 洞关系，有无H2S味，冒油花油膜面积等，并用红蓝铅笔圈出其部位，用 针管抽吸法或排水法收集气样。 （7）记录岩心破碎、磨损情况。
按自然岩心段（破碎岩心一袋为一个自然岩心段）由浅至深依次编。分块长度一般 碎屑岩储集层不超过0.2m， 泥岩、碳酸盐岩及其他岩类不超过0.4m， 并在每筒沿 新的首尾填写该筒井段。 用规格1.5cm×3cm的卡片填写，书写方向应同岩心标示箭头方向线方向一致。 沿 方向线贴在岩心自然断块或每个装破碎岩心袋子的中部。
10、岩心描述分段原则
（1）一般岩性厚度≥0.1m，颜色、岩性、结构、构造、含有物、油气水 产状等有变化的均应分段；小于0.1m的层作条带或薄夹层描述， 不再分 段。 （2）0.05m≤厚度＜0.1m的特殊层，如油气层、化石层及标志层或标准层 均应分段；厚度小于0.05m的冲刷、下陷切割构造和岩性、颜色突变面、 两筒岩心衔接面及磨光面上下岩性有变化均应分段。 （3）含油气岩心描述应结合岩心出筒及整理过程中油气显示观察记录， 综合叙述其含油气特征，准确定级。 含油级别从三个方面进行确定： A）含油产状：在岩芯纵、横向上的分布，用斑点状、斑块状、条带状、 不均匀状、沿微细层理面均匀充满等语言描述。 B）含油饱满程度：含油饱满（染手）、含油较饱满（捻碎可染手）、含 油不饱满 C）含油面积：沿因芯轴面劈开含油部分所占整个的百分数。
2、颜色 描述干燥岩心新鲜面颜色。 （ 1 ） 单色 ： 颜色均一 ， 单一色调 ， 色调的差别 用 “深”、“浅”表示，灰色中砂岩、浅灰色细砂岩。
灰色中砂岩、浅灰色细砂岩。
（ 2 ） 复合色 ： 两种颜色组成 ， 次要颜色在前，主要 颜色在后，如灰白色粉砂岩。 （ 3 ） 杂色 ： 由三种或三种以上颜色组成，所占比例 相近，如杂色细砾岩。 （4）纵向上的颜色变化及色斑、色带的排列、分布情况。 （5）颗粒较粗的岩石，写明矿物成分及胶结物原生、次生颜色。
地质录井
华北油田井控技术培训中心 陈信明

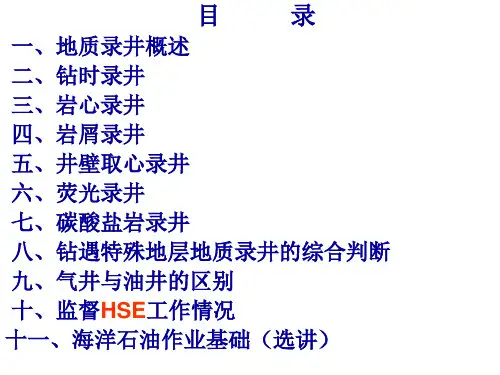

一、地质录井概述 二、钻时录井 三、钻井取心录井 四、岩屑录井 五、井壁取心录井 六、常规荧光录井 七、特殊情况下资料录取
地质学是研究地球及其演变的一门自然科学。它主要研究地 球的组成、构造、发展历史和演化规律，更好地服务于人类。 地质学在油田勘探开发过程中的起着重要的作用。 石油工作者工作岗位针对地下，工作对象是油层。要求实事 求是，努力按辩证唯物论的观点认识油气的分布规律，科学地 开发油气田。 地质录井是指在整个钻井过程中，随钻记录地质资料的过程。 是通过钻井的方法，按顺序收集记录所钻经地层的岩性、物性、 结构、构造和含油气水情况等资料的工作。 在区域勘探、预探、详探、开发每个阶段所钻的各类井，均 需录取地质资料，并通过对资料的分析、综合对比获得所需资 料数据。
（6）含油气岩石，应区分原油浸染的颜色和本色，能看到的岩石本色应描述。
3、碎屑成分
碎屑主要由母岩（岩浆岩、变质岩及较老的沉积岩）风化产物及化学 沉淀物、少量的火山碎屑及生物碎屑等组成。主要碎屑及矿物成份以 “ 为主 ” 表示 ， 其余 矿物成份分别以“ 次之”(25%～50%)、“少 量”(5%～25%)、“微量”(1%～5%)、“偶见”(＜1%)表示。
5、构造
（1）层理构造 ① 分类 a 水平层理：厚度（细层、纹层）、界面清晰程度、连续性、层理面上 的特征矿物（生物碎片、云母片、黄铁矿等）。 b 波状层理：厚度、连续性、界面清晰程度、波长、波高及对称性。 c 斜层理：厚度、连续性、界面清晰程度、粒度变化、顶角、底角、形态 （直线或曲线）。 d 交错层理：厚度、连续性、倾角、交角、形态。 e 粒序层理：分选情况，由下而上由粗变细（正粒序）或由细变粗（反 粒序）的变化规律。 f 洪积层理：分选情况，垂向上粗细交替情况、层理面特征。 g 透镜层理：厚度纵向变化情况，横向延伸情况。 h 脉状层理：砂质交错层与暗色泥质薄细层在纵向和横向上的分布情况 i 韵律层理：纵向上粒级变化及重叠情况。 j 沙纹层理：沙纹层厚、形态、对称性及叠加情况。 k 均质层理：厚度、连续性、层理面特征、均质程度。
4、钻井取心井深控制：
（1）决定取心起钻前、取心下钻到底取心钻进前、取心钻进结束割 心前，应在钻头接触井底，钻压为2～3t的相同条件下丈量方入。 （2）下钻前应核实取心钻具组合长度。
5、注意事项：
（1）取心钻进过程中，应正常录井，钻时记录应适当加密。 （2）取心钻进过程中，不能随意上提下放钻具，应杜绝长时间磨心。 （3）合理选择割心位置，取心进尺小于取心内筒长度0.50ｍ以上。 （4）取心起钻过程中，防止岩心脱卡掉入井内。 （5）起钻全过程应注意井下情况，观察记录井口、槽池液面及其油 气显示情况，出现溢流或灌不进钻井液等情况，及时采取有效措施。
7、岩心丈量 （1）岩心清洗后，应对好岩心自然断块的断面茬口，破碎的岩心按岩心 直径大小堆好，严重破碎的岩心装袋，按岩心顺序合理摆放，恢复岩心顺 序。 （2）用红色铅笔和直尺在排好顺序的岩心上划出方向线，自上而下。在 每个自然断块上编排岩心号、标出指向岩心底部的箭头。 （3）用钢卷尺沿方向线一次丈量岩心总长（精确到0.01m），岩心总长 超过本次取心进尺或取心收获率低于取心质量标准时，及时分析原因。 （4）每半米标记号，在方向线上半米、整米记号处用快干白漆涂成 直径 1cm的实心园，漆干后用绘图墨汁在实心圆中标明半米、整米数值。在该 筒岩心的底端注明单筒岩心长度。 8、岩心收获率 实取岩芯长度与取芯进尺的比值，用百分数表示。 岩芯收获率＝（岩芯长度÷取芯进尺）×100%
钻前准备
1、收集区域和邻井资料，掌握地质设计内容，预告构造、 地层、取资料要求、地质因素有关的故障等，做到人人心中
有数。 2、钻前基本数据（补心高度、钻井罐容积、表套数据等） 的收集。 3、物质准备（设备、工具、器材、药品和记录表等）。 4、钻具管理（丈量、入井钻具结构、记录、日常管理等）
1、概念：钻头钻进单位进尺所需的纯钻进时间。小于1分钟按1分钟计算。 单位：min/m，保留整数。 连续测量、每米一点或特殊情况按需要加密。
9、岩心的整理与保管 （1）岩心装盒：丈量后的岩心按井深自上而下、从左至右，依次装入岩心 盒，并贴好岩心盒标签。 岩心盒标签包括：筒次、 盒号、 日期、 井段、 块号、 层位、 年月日 （2）每筒岩心末端放置岩心挡板，贴上岩心底部标签。 岩心底部标签内容：地区、层位、筒次、 井段、进尺、心长、块号XX— XX、收获率、年 月 日、值班人 。 （3）岩心分块编号 分块编号 取心筒次 分块总数
2、要求：井深以钻具计算为准，单位为米（m），保留两位小数。
3、钻具管理：准确丈量钻具做到五清楚（钻具组合、钻具总长、 方入、 井深和下接单根）、两对口（钻井、录井）、一复查（全面复查钻具），
单根允许误差 0.01m ，严把倒换关确保井深准确无误。
4、井深校正：以钻具长度为基准及时校正仪器显示和记录的井深， 每 单根应校对井深，每次起下钻前后，应实测方入校对井深，录井深度 误 差应小于0.2m ，不能有累计误差。
二、碎屑岩岩心描述
由碎屑颗粒+胶结物组成的岩石。 1、定名原则：颜色+含油级别+岩性（三级定名） （1）按岩性成份含量定名 含量≥50%， 定岩石的基本名，以“××岩”表示； 25%≤含量＜50%， 以“××质”表示，写在基本名称之前； 10%≤含量＜25%， 以“含×× 表示，写在最前面； 含量＜10%， 不参加定名，应描述； 含量均＜50%， 则采用复合定名原则，即把25%≤含量＜50%的成 份联合起来 定岩石的基本名称。 （2）按颗粒大小分类
