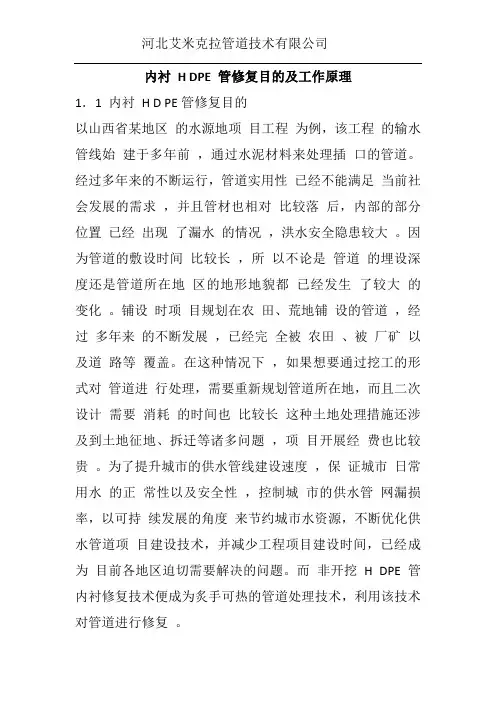

内衬 H DPE 管修复目的及工作原理

内衬H DPE 管修复目的及工作原理
1．1 内衬H D PE管修复目的
以山西省某地区的水源地项目工程为例，该工程的输水管线始建于多年前，通过水泥材料来处理插口的管道。

经过多年来的不断运行，管道实用性已经不能满足当前社会发展的需求，并且管材也相对比较落后，内部的部分位置已经出现了漏水的情况，洪水安全隐患较大。

因为管道的敷设时间比较长，所以不论是管道的埋设深度还是管道所在地区的地形地貌都已经发生了较大的变化。

铺设时项目规划在农田、荒地铺设的管道，经过多年来的不断发展，已经完全被农田、被厂矿以及道路等覆盖。

在这种情况下，如果想要通过挖工的形式对管道进行处理，需要重新规划管道所在地，而且二次设计需要消耗的时间也比较长这种土地处理措施还涉及到土地征地、拆迁等诸多问题，项目开展经费也比较贵。

为了提升城市的供水管线建设速度，保证城市日常用水的正常性以及安全性，控制城市的供水管网漏损率，以可持续发展的角度来节约城市水资源，不断优化供水管道项目建设技术，并减少工程项目建设时间，已经成为目前各地区迫切需要解决的问题。

而非开挖H DPE 管内衬修复技术便成为炙手可热的管道处理技术，利用该技术对管道进行修复。

1．2 内衬H DPE 管修复原理
H DPE 管的折叠内衬主要是通过牵拉的形式，利用变形设备等对管道进行处理将H DPE 管道压缩成U 型的管道，并使用纤维胶带对管道进行绑扎处理。

通过牵引机等设备，将HDPE管道穿入被修复的管道当中，之后通过加压等形式，将管道打开，并保证管道可以恢复到原有的管径大小。

让H DPE 管不断的涨大，最终紧贴到修复管道内壁，并和被修复的管道项目贴合，构成防腐性能十分优良的新型复合结构材料。

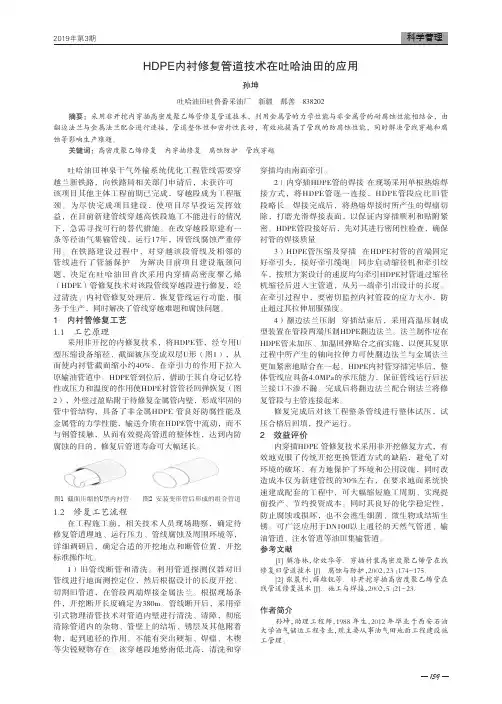

HDPE内衬修复管道技术在吐哈油田的应用

159吐哈油田神泉干气外输系统优化工程管线需要穿越兰新铁路，向铁路局相关部门申请后，未获许可。

该项目其他主体工程前期已完成，穿越段成为工程瓶颈。

为尽快完成项目建设，使项目尽早投运发挥效益，在目前新建管线穿越高铁段施工不能进行的情况下，急需寻找可行的替代措施。

在改穿越段原建有一条等径油气集输管线，运行17年，因管线腐蚀严重停用。

在铁路建设过程中，对穿越该段管线及相邻的管线进行了管涵保护。

为解决目前项目建设瓶颈问题，决定在吐哈油田首次采用内穿插高密度聚乙烯（HDPE）管修复技术对该段管线穿越段进行修复，经过清洗、内衬管修复处理后，恢复管线运行功能，服务于生产，同时解决了管线穿越难题和腐蚀问题。

1 内衬管修复工艺1.1 工艺原理采用非开挖的内修复技术，将HDPE管，经专用U 型压缩设备缩径，截面被压变成双层U形（图1），从而使内衬管截面缩小约40%，在牵引力的作用下拉入原输油管道中。

HDPE管到位后，借助于其自身记忆特性或压力和温度的作用使HDPE衬管管径回弹恢复（图2），外壁过盈贴附于待修复金属管内壁，形成牢固的管中管结构，具备了非金属HDPE 管良好防腐性能及金属管的力学性能，输送介质在HDPE管中流动，而不与钢管接触，从而有效提高管道的整体性，达到内防腐蚀的目的，修复后管道寿命可大幅延长。

图1 截面压缩的U型内衬管图2 安装变形管后形成的组合管道1.2 修复工艺流程在工程施工前，相关技术人员现场勘察，确定待修复管道埋地、运行压力、管线腐蚀及周围环境等，详细调研后，确定合适的开挖地点和断管位置，开挖标准操作坑。

1）旧管线断管和清洗。

利用管道探测仪器对旧管线进行地面测控定位，然后根据设计的长度开挖、切割旧管道，在管段两端焊接金属法兰。

根据现场条件，开挖断开长度确定为380m。

管线断开后，采用牵引式物理清管技术对管道内壁进行清洗、清障，彻底清除管道内的杂物、管壁上的结垢、锈层及其他附着物，起到通径的作用。

论文适用于石油天然气管道修复的新型塑料管道

适用于石油天然气管道修复的新型塑料管道——耐高温聚烯烃合金（HT-PO）管道王辉(河北建投宝塑管业有限公司,河北保定,071051)1、开发背景非开挖技术已经有了进百年的历史，其迅速发展时期始于20实际50年代，目前在发达国家，它不仅已经成为地下管线工程的一个新技术增长点，并以其自身的技术优势和广阔的市场前景逐渐成为一个新兴的产业。

在西方发达国家中，近年来非开挖管线工程量已占全部地下管线工程量的20%。

20世纪80年代中后期，非开挖管道施工技术引入我国，并因其施工简单、对周围环境影响破坏小等优点日益普及。

我国现有旧管道跑冒滴漏现象非常严重，如果全部更换需要大量投入，而非开挖维修、修复是符合我国国情的最佳施工方法。

随着城市地下管网的增加，非开挖修复地下管道技术越来越受到重视。

旧管道非开挖修复是指，在用管道所处环境无法采用开挖更新、修理或开挖管段很不经济的情况，经综合经济分析，而又不废弃，或为了提高输送量、充分利用管材的腐蚀余量、延长使用寿命而采取的一种在线维修方式。

主要应用在污水、燃气、电力、通讯、供水、热力、石油及天然气等各个行业。

该技术不仅为业主节省了时间及工程费用，强化了原管道的功能，如承压、减阻、耐腐蚀，提高了管道的整体性能，延长了使用寿命。

同时还避免了开挖修复或换管对周围居民、交通及农业的影响。

由于其良好的经济效益和社会效益，随着城市地下管网的增加，非开挖修复地下管道技术越来越受到重视。

非开挖修复旧管线最主要的修复方法是内衬法。

具体方法是在施工前先将衬管通过机械变形，使其断面产生变形（直径变小或改变形状），随后将其送入旧管内，最后通过加热、加压或靠自然作用使其恢复到原来的形状和尺寸，从而与旧管形成紧密的配合。

但是，目前国内的衬管修复工程仅限于普通HD-PE管道，用于输送常温介质，当输送介质温度超过45℃时，由于HD-PE耐温性能的局限，不再适用。

在石油、天然气领域，经常用到输送高温介质的管道，由于输送介质有较强腐蚀性，普通金属管道使用几年后锈蚀穿孔较为严重。

高密度聚乙烯缠绕结构壁管在内衬法修复大口径排水管中应用

高密度聚乙烯缠绕结构壁管在内衬法修复大口径排水管中应用摘要：本文介绍了HDPE缠绕结构壁管材用内衬法修复大口径排水管及在环形空间水平注浆的方法、工艺和特点等；由其独特的工艺可以看出在修复大口径排水管时采用该方法的实用性。

关键词：非开挖内衬修复水平注浆排水管1.前言随着现代化建设进程的不断加快，城市建设日趋发展，大量下水管道需要被更换和修复。

开槽更换管道越来越受到来自政治、经济和环境方面的压力和限制。

所以，现代科技的发展有了非开挖修复地下管道，该技术与传统的“挖槽埋管法”相比，具有不破坏环境，不影响交通，施工安全性好、周期短、社会效益显著等优点。

非开挖管道修复技术包括原管更换法、内衬法、喷涂法、灌浆法、机器人法等方法。

从目前国际国内采用的管道修复方法来看，内衬法修复地下管道已比较普遍，且多采用具有可变性塑料介质拖入原管，利用热力或化学方法使材料硬化的方法修复原管。

该技术一般适合修复一些中小口径的管材。

在杭州市秋涛北路雨水管加固工程中，设计采用HDPE缠绕结构壁管内衬加固原有的DN1500和DN1800砼雨水管道，在两管环形空间采用水平注浆填充的方法，有效解决了大口径原管加固修复的技术难题，该方法施工安全性好、周期短、综合成本低，社会效益显著。

2．工程概况秋涛北路雨水管加固工程位于杭州市江干区秋涛北路，由采荷支二路至太平门直街段，该段管材投入使用才一年多，因原雨水管内合流部分污水，造成雨水管上部腐蚀严重，部分严重的管段已露筋。

如从新更换管材成本太高、施工周期太长，且会影响到秋涛路的交通通行。

通过专家的不断验证，设计采用内衬法加固原有管道。

秋涛北路雨水管加固工程在原DN2000ｍｍ砼雨水管内安装DN1800ｍｍHDPE缠绕结构壁管8段（两检查井之间为一段）共306米，在原DN1500ｍｍ砼雨水管内安装DN1300ｍｍHDPE缠绕结构壁管10段共408.7米，总长714.7米，共开挖3个下管口供注浆管和内衬管进入原砼雨水管内进行施工作业，其中砼雨水管和HDPE缠绕结构壁管间环形空间采用配合浆填补，合计完成理论注浆方量222.83M3。

浅析供排水管道内衬修复技术

浅析供排水管道内衬修复技术浅析供排水管道内衬修复技术郑小明秦君堂摘要：基于城市供排水管网改造修复的迫切性，本文浅显地介绍了国内外目前应用较多的供排水管道内衬修复技术，同时，结合供排水管道，特别是供水管道的实际应用状况，作了简单的评述。

关键词：供排水管道内衬修复技术、非结构性喷涂内衬技术、半结构性聚合物（聚尿）内衬技术、结构性管道内衬修复技术随着城市基础设施的老化，城市供排水系统的结构受到破坏的可能性越来越大。

管道深埋地下，管道的更换不仅费用巨大，同时还会带来环境及社会问题。

城市交通、环境保护以及高速公路、铁路、建筑物和河流等的穿越都要求必须最大限度地减少管道施工的开挖工作量。

因此，作为非开挖施工技术的组成部分，管道修复技术应运而生。

根据国际非开挖技术协会和国外主要非开挖公司的统计，目前发达国家现有总地下管线2200万km中，为更新和修复现有地下管线，每年需投资300～500亿美元。

而作为发展中国家的中国旧管道的修复任重道远，仅上海市区，目前75mm及以上供水管网约7460km，其中很大一部分为灰口铸铁管，管道役龄过30年的愈800km，且1968年前铺设的铸铁管基本未涂内衬。

为了改变由施工质量、道路承载、地面沉降及管道腐蚀引起的管网老朽化现状，提高城市供水的稳定性和安全性，管道修复技术的推广势在必行。

管道修复技术的施工工艺多种多样，从经济和技术的角度来说，目前国内一般大管径适宜采用局部修复，而中小口径（DN700mm以下）则主要采用整体修复。

对于采用何种修复工艺，主要取决需要修复管道的状态，需要对施工管道的管样进行内部和外部的腐蚀凹陷深度的测量。

根据腐蚀程度考虑究竟采用非结构性的内衬处理、半结构性内衬处理，还是结构性管道修复处理。

以下从管道内衬的结构强度入手，重点围绕自来水的管道修复，简单地介绍一下国内外比较流行的管道修复技术。

1.非结构性喷涂内衬技术1）环氧树脂喷涂内衬技术（Epoxies Resin lining）环氧树脂管道内衬修复技术适用于本身结构强度尚可的管道，从1970年代起开始流行于日本，主要的施工企业有东京涂衬公司（東京ライニング株式会社）和东洋涂衬公司（東洋ライニング株式会社）。

油气田埋地管道软管内衬修复技术

5.4 江苏油田污水集输管线软管内衬工程规格：D273*8，780m，架空敷设，53个弯头特点：管径大，弯头多
3、技术优选
（1）风送挤涂埋地管道经清洗合格后将防腐修复材料注入到管道中，采用
风送挤涂工艺推动挤涂球将涂层均匀涂敷到管道内壁，形成连续的内防腐层。
其优点是施工管径小（DN50）、挤涂长度长（2km）、耐腐蚀性强。涂层连续、补口点少、可抢维修。
3.3 抗渗透性
（4）穿插工艺 4.1 简介
软管穿插工艺是将HPCH管经过缩径变形(压U）后拉进到待防腐修复管道内，通过打压复到原始状况，与金属管道紧密贴合，起到隔离腐蚀介质、防止管道腐蚀、增强管道耐压能力的作用。
4.2 工艺特点（1）软管本体承压，可对腐蚀穿孔、壁厚减薄管道进行补强，提高管道耐压等级，也可以抵御外腐蚀穿孔；（2）耐腐蚀性能强，延长管道使用寿命；（3）一次性施工长度2km，能通过6D弯头1-2个。（4）软管压扁后缠绕，每卷2km左右，运输方便；（5）施工快捷，对于施工环境温度要求不苛刻；施工面积小，只需要两端开挖，对环境影响较少。
（2）软管翻转（CIPP） Ø 编织软管 Ø 缝制软管
3、技术优选
（3）塑料管穿插将HDPE塑料管通过变形后穿插到集输管道内，再通过打压使
塑料管复原紧贴在管道内壁形成一管中管的结构。其优势是耐腐蚀性能强、清洗要求低，其不足是耐温性能差，
不耐芳烃类溶胀，穿插施工时不能过弯头。
3、技术优选
（3）塑料管穿插 Ø 等径压缩 Ø 压U
3、技术优选（4）技术比选
Ø 风送挤涂：施工长度，过弯头，抗渗性；不耐压。 Ø 塑料管穿插：耐腐蚀性好，抗外压；耐温性低，不能过弯头。 Ø 软管翻转：耐压，抗外压，抗渗；施工距离短。 Ø 软管穿插：本体承压，过弯头；不抗外压。

内衬法管道修复,再生新技术简介
