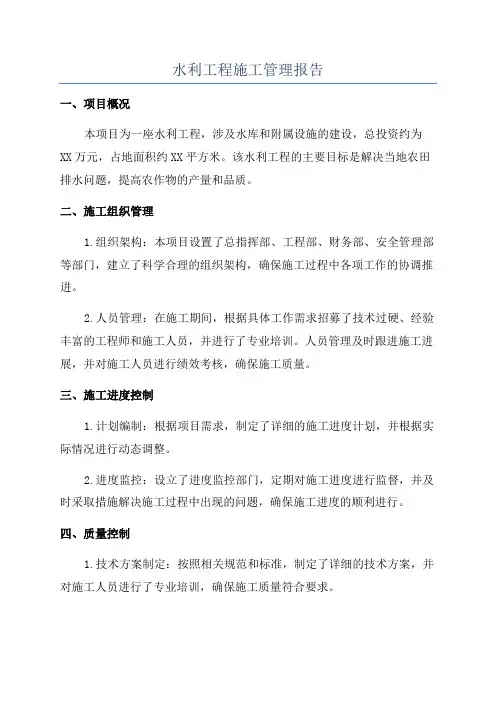

水利工程施工管理报告

责任表审定：闫正国审核：陈东阳校核：崔元吉编写：杨益冲目录一、工程概况 (1)1.1 渠道工程主要施工内容 (1)1.2 建筑工程主要施工内容 (2)1.3 水保工程 (2)二、工程投标 (2)三、施工总体布置、总进度和完成的总工程量 (3)3.1 施工总体布置 (3)3.2 施工总进度 (3)3.3 主要完成实物工程量 (4)四、主要施工方法 (6)4.1 土石方工程 (7)4.2 M7.5水泥砂浆浆砌石工程 (9)4.3混凝土工程 (10)4.4 M10水泥砂浆抹面及掏槽勾缝 (12)五、施工质量管理 (13)5.1 工程主要质量控制部位 (13)5.2 质量目标和质量方针 (13)5.3 施工质量情况 (14)5.4 质量管理组织与制度 (18)5.5 质量管理具体措施 (18)六、安全生产与文明施工 (19)6.1 安全生产与文明施工 (19)6.2 安全体系的落实 (21)6.3 落实安全生产责任制 (21)七、工程体会 (22)八、附件 (23)一、工程概况水富县铜锣坝水库位于金沙江流域二级支流的中滩溪干流上游，地理位置东经104°08′，北纬28°25′，坝址海拔高程1430.0m～1540.0m，水库库容1188万立方米，设计灌溉面积4.59万亩。

渠系工程技施设计干渠总长72.58km。

跃进堰总干渠（太平段）改造工程III标段合同中渠道全长10.314km里程桩号k20+106m～k30+420m，实际渠道里程桩号全长10.424kmk20+106m～k30+530m,为铜锣坝水库工程渠系改造工程，合同清单分渠道工程、临时房建工程、临时工程及水保工程。

1.1 渠道工程主要施工内容1．引水明渠渠道明渠改造10.263km，主要以渠顶加高、边墙拆除新建、原渠道扩宽新建、原砌体边墙开槽勾缝、渠壁抹面及底板拆除新建。

渠道底板竣工高程：764.42m~754.42m。

渠顶加高主要采用现浇C20混凝土和M7.5浆砌石，加高厚度为20～30cm，加高高度根据原渠道高度加至设计水位高度。

边墙拆除扩建宽度为1.6～1.8m。

新建边墙主要采用M7.5浆砌石衬砌及C20混凝土衬砌。

原渠墙采用人工开槽、M10砂浆勾缝、抹面处理方式进行防渗漏处理，底板采用现浇C20混凝土或M10水泥砂浆抹面（厚2cm）进行处理。

2.人行桥、现浇盖板人行桥共计47处，采用C20钢筋混凝土现浇，长1.8～2m，宽0.9～1m，厚0.15m。

现浇盖板共计475.6m，采用C20钢筋混凝土现浇，宽1.4～2.8m，厚0.1～0.2m。

3.背洪桥共计8座；4.分水口共计65座；5.公路桥2座；共计2处，采用C25钢筋混凝土现浇，宽2.5~6.5m，共计24m。

6.隧洞改造共计2座，高家村隧洞长14m、苏家岩隧洞长45m，两隧洞为岩面局部人工修整至设计断面，采用M7.5浆砌石和M10砂浆（厚2cm）抹面。

7.旧涵洞改造共计3个，共计94m，采取人工开挖土石方并拆除原暗涵顶拱及边墙浆砌石，开挖边墙宽度达到设计宽度后采用M7.5浆砌石及现浇C20混凝土衬砌。

1.2 建筑工程主要施工内容河沟湾渡槽k29+800m～k29+808m，长8m，改造槽身采用C30现浇钢筋混凝土。

临时房建和临时工程主要施工内容系为施工修建的各种临时设施、安全防护措施、布设各种输水、电线路。

1.3 水保工程水保工程主要为M7.5浆砌石挡墙。

二、工程投标2010年11月05日经公开开标，在监察、公证人员的监督下，以公开、公平、公证的原则，经专家评审，招标领导小组审定，由昭通市水利机械施工队中标承建跃进堰总干渠（太平段）改造工程III标段（k20+106m～k30+420m）工程，工程中标价为4575105.7元。

三、施工总体布置、总进度和完成的总工程量我项目部按照合同和建设单位要求，于2011年1月1日派驻施工项目部进入工地，进行开工前的准备工作。

3.1 施工总体布置1.布置原则根据招标文件的要求，结合现场的实际情况以及施工总进度的安排，确定生产、办公及生活福利设施的布置。

其布置原则为：一、全部临时设施的平面位置和占地范围，不超出发包人规定的征地界限。

二、采取必要的措施，做好防洪安全和环境保护规划。

三、尽量集中布置，减少占地面积。

四、集中与适当分散相结合，利于生产、方便生活、易于管理。

五、施工现场布置符合国家及建设单位有关安全、防火、卫生、环境保护等规定与要求。

2.现场施工条件该场地区域无成形道路直达施工现场，交通不便，所有施工材料运输困难，现场设置堆料场，采用骡马或人工背运至施工现场。

由于本工程施工条件困难，人烟稀少，无现成就近电源，由施工单位采用发电机提供电源，水采用离心水泵抽取渠道内天然水使用。

3.场内施工道路场内交通主要靠新建骡马小道运输建筑原材料。

3.2 施工总进度1.施工准备工作2011年1月1日至2012年2月28日。

主要完成材料堆料场布置，场内施工道路的修建，场地平整，临时供电供水线路，施工生产生活设施建设等工程。

2.渠基开挖工程：2011年2月28日至2011年9月30日。

主要完成土石方明挖、槽挖，渠道淤泥清理等工程。

3.渠道衬砌工程：2011年2月28日至2012年1月14日。

主要完成混凝土衬砌、浆砌石衬砌、掏槽勾缝、水泥砂浆抹面、河沟湾渡槽等工程。

4.小型渠系建筑物工程：2011年6月10日至2012年1月14日。

主要完成背洪桥、人行桥、分水口、公路桥等工程。

3.3 主要完成实物工程量主要工程量四、主要施工方法4.1 土石方工程本工程土石方工程主要指渠道土石方开挖、渠道土石方回填、渡槽土石方开挖，渡槽土石方回填、隧洞修正。

1.施工准备开工前准确测放控制桩及开挖边线，在场地清理完成后，复测断面，作出土石方调配和施工方案。

（1）组织测量技术人员按设计图纸和测量控制点复测放线，复核无误后建立工程测量控制网，对工程进行点面相结合的测量控制。

（2）施工测量放样，定出渠道、渡槽、隧洞中心线，确定水准基准点及控制点。

每次测量均进行闭合，严格控制测量误差。

2.人工挖土方（1）准备工作检查挖土和运土工作准备情况，按批准的施工方案施工。

（2）工艺流程：确定开挖顺序和坡度→沿灰线划出沟槽轮廓线→分层开挖→开挖、修整沟槽→清底。

（3）施工要点a、开挖顺序：测量放线→分层开挖→排降水→修坡→整平→留足预留土层等。

本工程土体边坡按规定设置，开挖土自上而下水平分段分层进行，分层厚度0.6m左右，边挖边检查坑底宽度及坡度，不得超挖或少挖。

b、土方开挖前，在地面采用人工开挖明沟排水，防止地面水流入坑内冲刷边坡，造成塌方和破坏基土。

c、严格控制基底标高，避免在挖土过程中出现超挖。

基坑开挖注意防止对地基土的扰动。

d、弃土及时清运，在基坑（槽）边缘上堆土时，保持与基坑边缘lm以上距离，保证边坡稳定。

e、渠道基槽挖完后及时请相关单位人员共同验槽并作好记录，发现地基土质与地质勘探报告和设计要求不符时，及时与有关人员研究并按设计单位意见处理。

验槽合格后，进行下道工序施工。

3.人工挖石方（1）石方开挖准备工作检查挖石和运石工作准备情况，按批准的施工方案施工。

（2）工艺流程：确定开挖顺序和坡度→沿灰线划出沟槽轮廓线→人工风镐开挖石方→出渣→检验验收→清理。

（3）施工要点：a、石方开挖。

按设计要求开挖，做到无松动岩块、裂隙光面、陡坎尖角等影响工程质量的通病发生，沟槽石方开挖验收合格后做渠道衬砌。

b、石方开挖过程中，少数比较特殊部位或开挖后需立即加固的沟槽部位，及时书面通知监理研究并提出处理方案，按批准的方案进行施工。

c、结合现场总体安排，在石方开挖的同时，及时开展准备工作，沟槽验收合格后立即进行渠道浆砌石施工。

4.土方回填（1）、工艺流程：确定回填顺序→分层回填、分层夯实（2）、回填土方质量要求a、清除填方基底的积水和杂物。

b、淤泥和淤泥质土不用作填料。

c、碎石类土，砂土和爆破石碴，可利用的用作表层以下的填料。

d、含水量符合压实要求的粘土，用作各层填料。

e、碎石类土或石碴用作填土料时，其最大粒径不得超过每层铺填厚度的2/3。

铺填时，大块料不集中，且不在分段接头处。

施工要点①回填土方主要利用渠道基槽挖出土方，回填土内不夹杂植物及垃圾等杂物，回填土方含水率控制在最优含水量范围内。

②回填从最低处开始，即基础至地坪，由下向上分层铺填并夯实。

③填土层有地下水或滞水时，在四周设置排水沟或集水井，将水位降低至回填部位以下。

④当设计对填土层厚度无要求时，人工打夯不大于200mm，每层铺摊后，随之耙平。

回填土每层至少夯打三遍，打夯用一夯压半夯、夯夯相接，行行相连，纵横交叉。

4.2 M7.5水泥砂浆浆砌石工程1.浆砌石基本要求和施工工艺砌石材料：所用的砌石材料为毛块石，块石质地坚硬，无裂缝，石料干净，无灰泥、无水锈。

砌筑砂浆中的水泥、砂、水等材料符合规范要求，砂子中没有草根树皮等杂物，含泥量不超过5%，水泥均在有效期内使用，先到的水泥先使用。

不使用受潮结块、过期失效的水泥。

水泥标号不得低于32.5MPa。

砌筑砂浆符合设计规定，其稠度适应工作需要并具有良好的保水性、流动性、拌合均匀。

砂浆随拌随用，水泥砂浆均在拌成后一小时内使用完毕，在施工气温高于三十度时砂浆均在四十分钟内用完。

砂浆配合比有试配报告，拌合后的砂浆标号均不低于设计标号。

砂浆按规定进行取样，每次制作三组试件。

2.浆砌石施工技术（1）基底在开砌之前，先将基础面润湿，再铺水泥砂浆、安砌石料。

（2）砌石，先铺浆（座浆）后安放石块再灌浆，用插钎捣实，使灰浆饱满。

采用水泥砂浆作为胶结材料，铺浆厚度为设计灰缝厚度的1.5倍。

（3）在已座浆的砌筑面上，摆放洗净润湿的石料，并用铁锤敲击石面，使座浆开始溢出为止。

（4）砌体灰缝互相错开，避免了通缝。

（5）面石采用丁砌或丁砌顺砌相间，使外部与内部同时上升。

（6）在砌筑过程中及时作好了防暑、防雨、防冲等工作。

（7）新砌体做好了防震、保湿等养护工作，保护好了半成品。

4.3混凝土工程1.施工内容及顺序施工内容包括模板的存放、设计、制作、安装、支撑以及最终拆模，混凝土的材料供应、贮存、运输、浇筑以及伸缩缝的安装。

现浇混凝土施工顺序：基面清理检测→模板安装固定→混凝土原材料检测、拌和→混凝土浇筑、振捣、养护→模板拆除→混凝土养护。

2.模板（1）模板质量要求模板采用组合钢模板，局部异形断面采用木模板。

模板的设计、制作和安装使混凝土正常浇筑和捣实，并形成了准确形状、尺寸和位置。

模板有足够强度，能承受混凝土浇筑和捣固侧压力与振动力，不位移，不变形。

模板表面光洁平整，接缝严密，不漏浆，保证了混凝土质量。

（2）模板安装模板安装按混凝土结构的施工图在立模前测量放样，立模后进行校模直至符合设计及规范要求为止。
