压力管道考核培训班专题讲座-压力管道设计基础
压力管道安全技术培训
第二章 压力管道设计
❖ 一、概述 ❖ 二、压力管道设计 ❖ 1、可燃气体火灾危险性分类：
类别 甲 乙
可燃气体与空气混合物的爆炸下限 ＜10% ≥10%
❖ 2、达到爆炸的空气混合物的浓度，称为爆 炸极限。爆炸极限通常以可燃气体、蒸汽或 粉尘的体积百分数表示，其最低浓度称为 “爆炸下限”，最高浓度称为‘爆炸下限’。
≈0.1MPa ❖ 表压：管道内介质压力超出大气压力，压力表有
读数，即表压力，简称表压。 ❖ 标准沸点：1个标准大气压下的沸点。如水的标
准沸点为100℃。 ❖ 公称直径：用标准的尺寸系列表示管子、管件、
阀门等口径的名义内直径。
5
❖ 3、压力管道的构成
❖ 压力管道是由管道组成件和管道支承件组成。
❖ 管道组成件指连接或管道的元件。包括：管件、阀门、 法兰、垫片、紧固件、膨胀接头、耐压软管、疏水器、 过滤器和分离器等。
❖ 腐蚀防护：方法很多，按照腐蚀种类和机理合理 选择。
❖ 六、压力管道振动
❖ ⑴、振源：系统内、系统外两类。
❖ ⑵、液击是液体管道系统中很重要的振动源。
❖ ⑶、实际中，我们可以通过选择压力脉动较小的 压缩机型式，采用缓冲器，消振器，孔板等方式 减振。
19
❖ ⑷、管道结构固有频率的改变，可通过改变支座 型式、数量、位置来实现，以达到减少管道振动 的目的。
二○一○年五月
第一章 压力管道基本知识
❖ 一、压力管道的构成与安全监察范围 ❖ 压力管道是生产、生活中使用的可能引起燃爆或
中毒等危险性较大的一种特种设备，无论是爆炸或 者是泄漏都易引起灾难性事故。随着我国经济社会 的发展，压力管道数量急速增长，且行业分布广泛， 事故发生率逐年增多，其安全管理问题日益突出。 因此压力管道的安全运行与生产、生活的关系极为 密切，保证压力管道的安全运行意义十分重大。
《压力管道基础知识》课件
焊接工艺
采用合适的焊接工艺，确保管道连接 处的质量，防止焊接缺陷的产生。
安装质量检测
对安装完成的管道进行质量检测，包 括外观检查、无损检测等，确保管道 安装质量符合要求。
防腐与绝热
根据管道的使用环境和介质特性，采 取相应的防腐和绝热措施，提高管道 的使用寿命和安全性。
压力管道的验收
验收程序
按照相关规定和标准，制定验收程序和标准，确保验收工作的规范性 和准确性。
压力管道安全监管
政府特种设备安全监督管理部门负责对压力管道进行安全 监管，通过定期检验、监督检查等方式，确保压力管道的 安全运行。
压力管道的维护保养
01 02
压力管道维护保养的重要性
压力管道在使用过程中，由于受到介质、温度、压力等因素的影响，可 能会出现腐蚀、磨损等问题，因此，对压力管道进行定期的维护保养十 分必要。
智能化
利用先进的信息技术实现管道的智能化管理 和监控。
标准化
推动管道标准的制定和实施，提高管道的安 全性和可靠性。
压力管道的新技术新工艺
高强度材料的应用
采用高强度材料制造管道，提高管道的承载 能力和使用寿命。
智能检测技术
利用智能检测技术对管道进行实时监测和诊 断，及时发现和解决潜在问题。
新型防腐技术
管道元件选择
管道应力分析
根据介质特性、工艺条件及设计压力等参 数，选择合适的管道元件，如管子、阀门 、法兰、垫片等。
对管道进行应力分析，确保管道在各种工 况下的应力分布合理，防止因应力过大或 过小引起的管道变形、破裂等问题。
压力管道的安装
施工准备
根据设计图纸和施工规范，进行现场 勘测、材料准备等工作，确保施工顺 利进行。
压力管道的特点
压力管道基础培训课件-管道基本概念
无损检测
通过无损检测技术如超声波、射线检 测等，对管道内部和表面缺陷进行检 查。
压力试验
对制造完成的管道进行压力试验，以 检验其强度和密封性能。
标识管理
对管道进行标识管理，包括材料、规 格、制造日期等信息，以便于后期维 护和管理。
04
压力管道的设计与安装
压力管道的设计原则
安全可靠性
确保管道在各种工况下 的安全稳定运行，避免 因设计不当导致的事故
定期进行应急演练，提高应急处置能力。
及时报告与处理
在事故发生后，及时报告并启动应急预案， 采取有效措施防止事故扩大。
感谢您的观看
THANKS
合理规划管道走向，确保管道排列整齐、 美观，同时便于安装和维护。
焊接工艺
防腐措施
采用合适的焊接工艺和焊接材料，确保焊 接质量符合要求。
根据管道所处的环境和介质，采取相应的 防腐措施，延长管道使用寿命。
压力管道的验收与检测
外观检测
检查管道表面是否有裂纹、凹陷、锈蚀等缺 陷。
几何尺寸检测
测量管道的长度、直径、壁厚等参数是否符 合设计要求。
要工艺之一。
锻造
通过锻压工艺使材料变形，以 提高管道的机械性能和耐腐蚀 性。
铸造
通过熔融金属浇注到模具中冷 却凝固成型，常用于制造铸铁 和铸钢管道。
热处理
对管道进行加热或冷却处理， 以改变其内部组织结构，提高
其机械性能和耐腐蚀性。
压力管道的质量控制
质量检验
在制造过程中对管道进行质量检验， 确保其符合相关标准和设计要求。
ABCD
定期进行安全检查
定期对压力管道进行安全检查，及时发现和消除 安全隐患。
建立应急预案

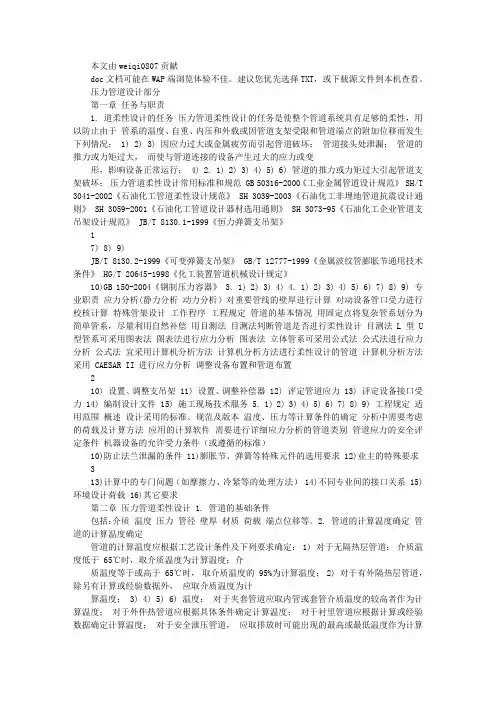

压力管道设计基础知识
本文由weiqi0807贡献doc文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
压力管道设计部分第一章任务与职责1. 道柔性设计的任务压力管道柔性设计的任务是使整个管道系统具有足够的柔性，用以防止由于管系的温度、自重、内压和外载或因管道支架受限和管道端点的附加位移而发生下列情况； 1) 2) 3) 因应力过大或金属疲劳而引起管道破坏；管道接头处泄漏；管道的推力或力矩过大，而使与管道连接的设备产生过大的应力或变形，影响设备正常运行； 4) 2. 1) 2) 3) 4) 5) 6) 管道的推力或力矩过大引起管道支架破坏；压力管道柔性设计常用标准和规范 GB 50316-2000《工业金属管道设计规范》 SH/T 3041-2002《石油化工管道柔性设计规范》 SH 3039-2003《石油化工非埋地管道抗震设计通则》 SH 3059-2001《石油化工管道设计器材选用通则》 SH 3073-95《石油化工企业管道支吊架设计规范》 JB/T 8130.1-1999《恒力弹簧支吊架》17) 8) 9)JB/T 8130.2-1999《可变弹簧支吊架》 GB/T 12777-1999《金属波纹管膨胀节通用技术条件》 HG/T 20645-1998《化工装置管道机械设计规定》10)GB 150-2004《钢制压力容器》 3. 1) 2) 3) 4) 4. 1) 2) 3) 4) 5) 6) 7) 8) 9) 专业职责应力分析(静力分析动力分析）对重要管线的壁厚进行计算对动设备管口受力进行校核计算特殊管架设计工作程序工程规定管道的基本情况用固定点将复杂管系划分为简单管系，尽量利用自然补偿用目测法目测法判断管道是否进行柔性设计目测法 L 型 U 型管系可采用图表法图表法进行应力分析图表法立体管系可采用公式法公式法进行应力分析公式法宜采用计算机分析方法计算机分析方法进行柔性设计的管道计算机分析方法采用 CAESAR II 进行应力分析调整设备布置和管道布置210) 设置、调整支吊架 11) 设置、调整补偿器 12) 评定管道应力 13) 评定设备接口受力 14) 编制设计文件 15) 施工现场技术服务 5. 1) 2) 3) 4) 5) 6) 7) 8) 9) 工程规定适用范围概述设计采用的标准、规范及版本温度、压力等计算条件的确定分析中需要考虑的荷载及计算方法应用的计算软件需要进行详细应力分析的管道类别管道应力的安全评定条件机器设备的允许受力条件（或遵循的标准）10)防止法兰泄漏的条件 11)膨胀节、弹簧等特殊元件的选用要求 12)业主的特殊要求 313)计算中的专门问题（如摩擦力、冷紧等的处理方法） 14)不同专业间的接口关系 15)环境设计荷载 16)其它要求第二章压力管道柔性设计 1. 管道的基础条件包括：介质温度压力管径壁厚材质荷载端点位移等。
压力管道培训课件
压力管道的维护保养制度
定期检查制度
建立定期巡检和全面检查制度，确保压力管道安 全运行。
维护保养措施
针对不同部位和部件，制定相应的维护保养措施 ，如清洁、润滑、紧固等。
监测与预警
运用现代化检测手段，对压力管道系统进行实时 监测，及时发现异常并采取预警措施。
压力管道故障排除与优化
常见故障分析
总结压力管道运行过程中常见 的故障类型及原因，如泄漏、
振动、疲劳等。
故障排除方法
针对不同故障类型，提出相应的 排除措施和维修方案。
优化改进建议
根据实际应用和经验总结，提出对 压力管道系统的优化改进建议，提 高管道的安全性和经济性。
05
压力管道的相关法律法规与标准
压力管道的安全法规与制度
我国压力管道安全法规
压力管道的安全法规是为了保障管道安全运行，防止事故发 生而制定的，包括《特种设备安全法》等相关法规。
管道元件制造缺陷
加强管道元件制造质量管理，确保 满足规范要求。
管道元件安装不当
制定合理的安装方案，确保安装质 量。
管道元件维护不足
建立完善的维护保养制度，定期进 行维护保养。
外界环境影响
针对可能存在的外界环境影响，采 取相应的防护措施。
压力管道事故应急处置与救援
制定应急预案
紧急处置措施
针对可能发生的压力管道事故，制定应急预 案并进行演练。
的裂纹、气孔、夹渣等缺陷。
03
超声波检测
超声波检测是一种快速检测管道表面和内部缺陷的方法，可以检测出
管道表面的裂纹、气孔、夹渣等缺陷。
压力管道泄漏检测与维修
压力管道泄漏原因分析
泄漏的原因主要有管道材料缺陷、加工不良、安装不当 、运行不当等。
压力管道检验员取证培训课件压力管道设计的内容和
4、压力管道的分类和分级
关于公用管道
（1）公用管道的范围： 指敷设在城市或乡镇区域内的管道，区别于长输管道的敷
设范围。 （2）公用管道的服务对象：
指公用事业或民用这样的两类用户，有别于工业用户。 （3）公用管道输送介质种类：
城镇燃气：代表物：天然气、液化石油气、人工煤气等 城镇热力：代表物：高温热水、蒸汽、蒸汽凝结水等 （4）管道的属性 公共性：公用管道具备了市政工程管道的某些特征 。 商品性：是为公共事业或民用提供燃料或热量的特殊商品。
4、压力管道的分类和分级
➢ GA类－－长输管道： 定义：指产地、储存库、使用单位用于输送商品 介质的管道； 分级：分为GA1级和GA2级。 基本特征：流程简单；输送距离长和输送压力高； 管道有可能通过各种环境与地质的地区；
4、压力管道的分类和分级
➢ GB类－－公用管道： 定义：指城市或乡镇范围内用于公用事业或民用的燃 气管道和热力管道。 分级：分为GB1和GB2两级，GB1级为燃气管道。 GB2级为热力管道。 基本特征：敷设于城镇地下；一般压力较低；选线条 件复杂、困难。
分离、排 放、计量或控制流体流动。 管道组成件：
管道标准件、管道特殊件、管道支撑件管道。 特点：
管道属于长细比大的设备，易失稳、受力情况复杂； 管内介质种类复杂； 管内流体状态复杂，运行条件变化多； 管道组成件种类繁杂、各有特点; 管道布置、安装及检验要求复杂。
2、压力管道的概念
压力管道是指属于《特种设备安全法》监察范 围内的管道，见《特种设备目录》；
压力管道属于特种设备的范畴； 压力管道设计属于特种设备生产范畴和源头；
3、压力管道的定义
压力管道，是指利用一定的压力，用于输送气体或者液体的 管状设备，其范围规定为最高工作压力大于或者等于 0.1MPa（表压），介质为气体、液化气体、蒸汽或者可燃、 易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准 沸点的液体，且公称直径大于或者等于50mm的管道。公称 直径小于150mm，且其最高工作压力小于1.6MPa（表压） 的输送无毒、不可燃、无腐蚀性气体的管道和设备本体所 属管道除外。其中，石油天然气管道的安全监督管理还应 按照《安全生产法》、《石油天然气管道保护法》等法律 法规实施。
压力管道基础培训课件-管道基本概念PPT课件
压力管道的定义
压力管道基础培训课件-管道基本概念
4
公称压力（PN）是指与其机械强度有关的设计给定压力 ，一般表示管道组成件在规定温度下的最大许用工作压力 。
标准化体系包括美洲系列和欧洲系列。 以ASME B16.5（美国国家标准《管子法兰和法兰管件》
GA2级： （1） GA1级以外的长输（油气）管道。
公用管道包括燃气管道和热力管道，为GB类，分为GB1级和GB2级. （1）GB1：城镇燃气管道 （2）GB2：城镇热力管道
石油化工管道属于工业管道，为GC类，《压力容器压力管道设计单 位资格许可与管理规则》为贯彻《压力管道安全管理与监察规定》将 GC类管道分为GC1级、GC2级和GC3级。
）为代表的美洲系列，包括英制和公制两个系列，其压力 等级分级如下：
英制（PSI） 150 300 400 600 900 1500 2500
公制（bar） 20 50 68 100 150 250 420
压力管道基础培训课件-管道基本概念
5
设计压力 管道组成件压力设计时所用的压力。 设计压力=1.15*操作压力
管道设计基础
——管道基本概念
压力管道基础培训件、管道支承件组成，用于输送、分 配、混合、分离、排放、计量、控制或截止流体流动。
由“压力管道元件，管道元件件的连接接头和管 道所用安全保护装置”构成。 “压力管道”顾名思义就是承压的管道,由于它存在的 安全问题比较多，国家规定压力管道要受监督和检查
SCH40 2.77 2.87 3.38 3.68 3.91 5.49 6.02 7.11 8.18
XS 3.73 3.91 4.55 5.08 5.54 7.62 8.56 10.97 12.7
压力管道基础培训
工艺管线培训化工工艺五大操作参数：压力P、温度T、流量F、液位L、成分（组成）%，举例操作压力、设计压力、实验压力一、公称压力1、公称压力为管子、管件、阀门等在规定温度下允许承受的以压力等级表示的工作压力。
符号：PN，单位，公制MPa，英制psi。
公称压力一般表示管道法兰或法兰连接的其他管道组成件在某一基准温度下的最大许用工作压力。
2、公称压力分级中国：MPa，0.25、0.60、1.0、1.6、2.5、4.0、6.3美国：psi，150、300或用Lb表示MPa，2.0 5.0二、公称直径1、公称直径为管子、管件、阀门等口径的名义内直径，其实际数值与内径并不完全相同。
我国以前用的钢管公称直径数值一般与钢管实际内径比较接近，但ANSI（美国）钢管的公称直径数值与管子直径大小有关系，当DN≤12″时与内径比较接近，当DN≥14″时公称直径的数值与外径比较接近。
因此同样公称直径的管道组成件（管子、管件、法兰）并不意味能完全匹配连接。
例如：DN100管线，外径有Ф108和Ф114之分。
1″、5″、6"、14"公称直径符号：DN; 单位，公制mm，英制in三、管材钢管壁厚表示方法1、以管子表号（Sch）表示壁厚系列管子表号（Sch）是设计压力与设计温度下的材料许用应力的比值乘以1000，并圆整后的数值。
Sch=P/[σ]t*1000 P= Sch*[σ]t/1000 管子表号（Sch）并不是表示具体壁厚，而只是一种壁厚系列。
管子的实际壁厚，即使是同一管径，在不同的管子表号中其壁厚也不相同。
或者说管子的实际壁厚因管径不同，在同一管子表号中其壁厚也是不相同的。
每根管线的实际壁厚，可以根据管线尺寸及Sch数值查管线等级表。
2、以管子重量表示的壁厚系列a、标准重量管以STD表示。
b、加厚管以XS表示。
c、特厚管以XXS表示。
3、以钢管壁厚尺寸表示的壁厚系列，如Φ219*6。
四、管件1、管件分类1）直管连接：活接头、管箍2）改变走向：弯头： 45°、90°、180°等。
压力管道设计基础
1.2 设计程序和主要内容在我国，工程设计一般分两步进行，首先根据已批准的项目建议书和可行性研究报告（设计前期工作）进行初步设计。
初步设计经上级主管部门组织审查、批准后再进行施工图设计。
设计主要内容如下：1．工艺计算包括物料衡算、热量衡算和水力计算等；按照物料的流量及该物料允许的流速确定管径、管长。
2．管道材料选择按照不同介质的物理化学性质、压力等级、工作温度等因数确定管子的材料和阀门、法兰等管道附件，初估材料数量。
3．管线的结构设计包括管线器材的选用（阀门、法兰、管件、补偿器、支吊架）及隔热、伴热设计。
4．管道的强度计算包括静载计算（压力、重力）、动载计算（风载、地震）、振动计算、热应力计算。
5．安全装置设计包括安全阀、爆破片、阻火器。
6．绘制草图和施工图绘制流程图（系统图）、平面布置图、立面布置图、管段图（空视图）、管件图、管架图等。
7．编制设计说明书编制管道安装一览表、综合材料表、油漆保温一览表等。
所有设计文件必须进行校对、审核，部分图纸还要进行审定，最后还要进行各有关专业参加的综合会签，确保设计的质量。
1.3 标准规范压力管道的初步设计和施工图设计，都必须按先行标准和规范设计。
原劳动部《压力管道安全管理与监察规定》（1996）国家质检总局《压力容器压力管道设计单位资格许可与管理规则》GB50316-2000《工业金属管道设计规范》GB50028-2002《城镇燃气设计规范》GB5001-1991《石油化工企业设计规范》GB50251-1994《输气管道工程设计规范》GB50253-1994《输油管道工程设计规范》HGJ8-87-1994《化工管道设计规范》SH3054-1993《石油化工企业管道综合设计规范》GB50160-1992《石油化工企业设计防火规范》GBJ16-1994《建筑设计防火规范》GB50058-1992《爆炸和火灾危险环境电力装置设计规范》GB50264-1997《工业设备及管道绝热工程设计规范》HG/T20549-1998《化工装置管道布置设计规定》SHJ40-1991《石油化工企业蒸气伴热管及夹套管设计规范》HG/T20670-2000《化工、石油化工管架、管墩设计规定》GB50235-1997《工业金属管道工程施工及验收规范》GB50236-1998《现场设备、工业管道焊接工程施工及验收规范》HG20225-1995《化工金属管道工程施工及验收规范》SH3501-2002《石油化工剧毒、可燃介质管道工程施工及验收规范》JB4730-1994《压力容器无损检测》GB3323-1987《钢熔化焊对接接头射线照相和质量分级》GB11345-1987《钢焊缝手工超声波探伤方法和探伤结果分级》GB/T8163-1999《输送流体用无缝钢管》GB9948-1988《石油裂化用无缝钢管》GB/T12771-1991《输送流体用不锈钢焊接钢管》GB/T14976-1994《输送流体用不锈钢无缝钢管》GB9112-9123-1988《钢制管法兰》JB/T74—90-1994《管路法兰及垫片》HG20592-20635-1997《钢制管法兰、垫片、紧固件》GB/T17116-1997《管道支吊架》GB/T12777-1997《金属波纹管膨胀节》在进行某个特殊介质的压力管道设计时，除了按一般通用的标准、规范进行设计外，还要参照该产品的设计规范。
压力管道设计人员培训班李中央课件(一)
压力管道设计人员培训班李中央课件(一)压力管道设计人员培训班课件教学内容1.压力管道设计基础知识–压力管道的定义和分类–压力管道的组成部分–压力管道的材料和规格2.压力管道设计原则–压力管道设计的目标和要求–压力管道设计的基本原理–压力管道设计的安全性和可靠性要求3.压力管道设计流程–压力管道设计的基本步骤和流程–压力管道设计中的计算和分析–压力管道设计中的验算和检测4.压力管道设计案例分析–压力管道设计的实际案例分析–压力管道设计中常见问题的解决方法教学准备1.电脑、投影仪及音响设备2.课件材料和讲解图表3.教材和参考书籍4.计算器和示意图展示工具教学目标1.了解压力管道设计的基础知识和原则2.掌握压力管道设计的流程和步骤3.能够应用所学知识分析和解决压力管道设计中的问题4.培养学员对压力管道设计的兴趣和专业能力设计说明1.课件采用简洁清晰的设计风格，以图表为主要辅助工具展示设计步骤和计算方法。
2.课件内容结构分明，便于学员理解和记忆，每个章节之间有适当的衔接和回顾。
3.课件中穿插案例分析，引导学员将理论知识运用到实际问题中进行分析和解决。
4.课件中加入互动环节，鼓励学员参与讨论和提问，促进学习效果的提高。
教学过程1.开场导入（5分钟）–引发学员对压力管道设计的兴趣，概述课程内容和目标。
2.基础知识讲解（40分钟）–分别介绍压力管道的定义和分类、组成部分以及材料和规格。
3.设计原则讲解（30分钟）–阐述压力管道设计的目标和要求，讲解基本原理和安全性可靠性要求。
4.设计流程介绍（40分钟）–详细展示压力管道设计的步骤和流程，重点讲解计算和分析、验算和检测。
5.案例分析（30分钟）–分析实际案例，引导学员运用所学知识解决实际问题。
6.总结回顾（10分钟）–对整个课程进行总结，并鼓励学员提出问题和分享反馈。
课后反思本次课件编写充分考虑了学员的学习需求和目标，通过清晰的内容结构和简明的讲解方式，帮助学员掌握了压力管道设计的基础知识和原则。
压力管道检验员取证培训压力管道设计和内容和
压力管道检验员取证培训压力管道设计和内容和
1.压力管道设计的目的：
-为了保证压力管道在正常运行和异常情况下的安全性；
-为了提高压力管道的可靠性和经济性。
2.压力管道设计的基本原则：
-符合国家法律法规的要求，遵循压力管道的技术标准；
-根据具体的工程要求，考虑设计时所处的地理环境和气候条件等因素；
-保障设计的科学性、合理性和适用性；
-关注设计的可行性和可操作性。
3.压力管道设计的内容：
-管道系统的选择和布置：根据工程要求选择适宜的管道系统和材料，并合理布置管道线路，保证流体在管道中的正常传输；
-管道尺寸和参数的选定：根据工艺要求和流体特性，选择适当的管
道尺寸和参数，包括直径、壁厚等参数；
-管道支承和固定：确保管道的稳定性和可靠性，在设计中考虑管道
的支承方式和位置、固定件的设计和选取等；
-弯头和阀门的设计：在设计中考虑弯头和阀门的种类、数量和尺寸等，保障管道系统的正常运行；
-断面验算和强度校核：对管道进行断面验算，包括内压、外压、弯曲应力等的计算和校核，确保管道结构的强度符合要求；
-管道的排水和排气：考虑管道系统的排水和排气，以避免气体积聚和液体滞留，保证流体的正常流动；
-管道的密封设计：确保管道的密封性，设计适当的密封件和连接方式，以防止泄漏和损坏。
压力管道设计是一个综合性的工作，需要多方面的知识和经验。
对于压力管道检验员取证培训来说，学习和了解压力管道设计的相关知识是非常重要的。
只有对设计原理和内容有充分的了解，才能更好地进行压力管道的检验工作，确保压力管道的安全运行。
2化工压力管道设计-管道设计基础-管道规范和标准
JIS B2313 钢板制对焊管件 JIS B2316 承插焊管件
JIS B2401 O形环 JIS B2404 管阀兰用缠绕式垫片 JIS B3453 压缩石棉垫片
• 国际标准化组织（ ISO） 的应用标准体系 ISO应用标准体系中常用的标准有：
ISO6708 管件 公称尺寸定义 ISO7268 管件 公称压力定义
• 美国应用标准体系ANSI中常用的标准有：
ANSI/ASME B36 . 10 无缝及焊接钢管 ANSI/ASME B36 . 19 不锈钢无缝及焊接钢管 ANSI/ASME B16 .9 工厂制造的钢对焊管件 ANSI/ASME B16 . 11 承插焊和螺纹锻造管件
ANSI/ASME B16 . 28 钢制对焊小半径弯头和回弯头 ASME/ANSI B16 . 34 法兰连接 、 螺纹连接和焊接连接的阀门 ASME/ANSI B16 . 5 管法兰和法兰管件
ISO4200 焊接和无缝平端钢管 尺寸和单位长度 ISO1127 不锈钢钢管 尺寸公差和单位长度质量 ISO3183 石油和天然气工业用钢管 IS06759 热交换器用无缝钢管 ISO7005- 1 金属管法兰
ISO7483 符合ISO7005标准的管法兰密封垫片 ISO3419 非合金钢和合金钢管件 ISO5251 不锈钢对焊管件 ISO7121 法兰型钢制球阀 ISO10497 阀门试验 防火试验要求
美国机械工程师学会（ASME）
ASME是世界上制定和出版规范和标准的主要组织之一， 1911年为制定蒸汽锅炉和其它压力容器的建造规定 ，ASME 成立了委员会 ， 该委员会就是现在人们熟知的ASME锅炉和压 力容器委员会 ， 负责锅炉和压力容器规范 。ASME相继成立了 其它的委员会 ，制定了许多其它的规范和标准 ， 如ASME B31压力管道规范 。ASME遵照美国国家标准协会（ANSI） 批准的程序开展工作。
压力管道培训
THANKS
谢谢您的观看
人员培训与考核
对从事压力管道操作、维护和管理的人员进行培 训和考核，确保他们具备必要的安全意识和操作 技能。
02
压力管道设计
设计的基本原则和程序
1 2
符合法规标准
压力管道设计应遵守国家及行业相关法规标准 ，确保管道的安全性和合规性。
考虑使用需求
设计时应充分考虑管道的使用需求，包括介质 、压力、温度等参数，以确保管道的实用性。
分类
根据用途和介质的不同，压力管道可分为工业管道、公用管 道和长输管道等。
压力管道的特点及组成
特点
压力管道具有承受一定压力、温度和流速等特点，是一种特种设备，其安全 运行与人民生命财产安全和社会公共安全密切相关。
组成
压力管道主要由管道、管件、阀门、法兰、密封垫等组成，根据不同的用途 和介质，还会涉及到一根据管道的使用条件和设计要求，选择符合标准的高质量材料。
材料质量控制
对进场的材料进行严格的质量检验，防止不合格材料进入施工过程。
管道制造与加工工艺
制造工艺
采用先进的制造工艺，如焊接、热处理等，确保管道的制造 质量和精度。
加工工艺控制
对管道的加工过程进行严格的质量控制，包括切割、打磨、 成型等环节。
现并解决潜在的安全隐患，延长管道的使用寿命。
培训的内容与方法
理论教学
通过讲解、演示、案例分析等方式，使操作人员了解压力管道的基本知识、安全操作规程 、维护保养方法等。
实操演练
在模拟现场或实际压力管道上进行操作演练，使操作人员熟悉和掌握压力管道的操作技能 和方法。
事故应急处理
教授应急处理程序和方法，使操作人员了解如何在紧急情况下正确应对，降低事故的损失 。
压力管道设计审批培训29期压力管道基本知识和介质特性
（3）输送流体介质并且设计压力大于或者等于 10.0MPa，或者设计压力大于或者等于4.0MPa，并且 设计温度大于或者等于400℃的管道。
工业管道分级
B3.2 GC2级 除本规定B3.3规定的GC3级管道外，介质毒性 危害程度、火灾危险性（可燃性）、设计压力 和设计温度小于B3.1规定的GC1级管道。
B3.3 GC3级 输送无毒、非可燃流体介质，设计压力小于或 者等于1.0MPa，并且设计温度大于-20℃但是 小于185 ℃的管道。
介质的腐蚀性
材料与周围环境反应而引起材料的破坏或变 质，称为腐蚀 。
压力管道中工业管道输送介质品种繁多，其 中很多介质中含有酸、碱、盐类介质，对管 道材料具有腐蚀性。
（1）GA1、GC1、GD1级压力管道设计单位，各级专 职设计人员必须有相应的设计业绩，总人数不少于 10人，其中审批人员不少于3人；
（2）GB类、GA2、GC2、GC3、GD2级压力管道设计 单位，专职设计人员必须有相应的设计业绩，总人 数不少于7人，其中审批人员不少于2人；
（3）审批人员数额一般不超过总设计人数的 30%； （4）有经过专业培训的压力管道选材设计和应力分析
压力管道设计单位的基本条件
1. 有企业法人营业执照或者分公司性质的营业执照， 或者事业单位法人证书；
2. 有中华人民共和国组织机构代码证； 3. 有与设计范围相适应的设计、审批人员； 4. 有健全的质量保证体系和程序性文件（管理制度）
及其设计技术规定； 5. 有与设计范围相适应的法规、安全技术规范、标准；
压力管道设计培训计划
压力管道设计培训计划一、课程简介压力管道是工业生产中常见的管道类型，其设计和使用对于生产安全至关重要。
本培训计划旨在通过系统的理论学习和实际操作，使学员掌握压力管道设计的基本知识和技能，提高工作效率和安全意识。
二、培训内容1. 压力管道设计基础知识- 压力管道的定义和分类- 压力管道设计的基本原理和流程- 压力管道设计相关法律法规和标准2. 压力管道材料与焊接工艺- 常用的压力管道材料介绍及特性分析- 压力管道的焊接工艺和质量要求3. 压力管道设计计算- 压力管道的承载能力计算方法- 压力管道的应力分析- 压力管道疲劳寿命计算4. 压力管道连接设计- 压力管道的连接方式和设计原则- 压力管道连接的设计要点和验算方法5. 压力管道安全防护- 压力管道的安全运行管理- 压力管道事故案例分析与预防- 压力管道安全检测与监测方法三、培训形式1. 理论讲授采用专家讲解、案例分析、互动讨论等形式，传授压力管道设计基础知识和相关法律法规。
2. 实践操作安排学员前往生产现场或实验室进行实际操作，学习压力管道材料性能测试、焊接工艺实验等。
3. 考核评估每个阶段结束都将进行考核，以检验学员对课程内容的掌握程度。
四、培训教材1. 《压力管道设计手册》2. 《压力管道设计原理与实践》3. 《压力管道焊接工艺手册》五、培训师资培训将邀请具有丰富实践经验的压力管道设计师、焊接工程师和相关技术专家授课，保证培训内容的权威性和实用性。
六、学员条件1. 具有相关技术背景或工作经验2. 对压力管道设计有一定的了解和需求3. 有一定的学习能力和实践动手能力七、培训时间和地点培训时间：5天培训地点：工业生产现场或大型实验室八、培训效果通过本培训，学员将全面掌握压力管道设计的基本知识和技能，具备独立进行压力管道设计和验算的能力，提高工作效率和安全意识，在实际工作中能够更好地应用所学知识。
九、培训评估在培训结束后，将对学员进行综合能力测试和满意度问卷调查，以评估培训效果和学员对培训的反馈意见，不断改进培训内容和形式。
