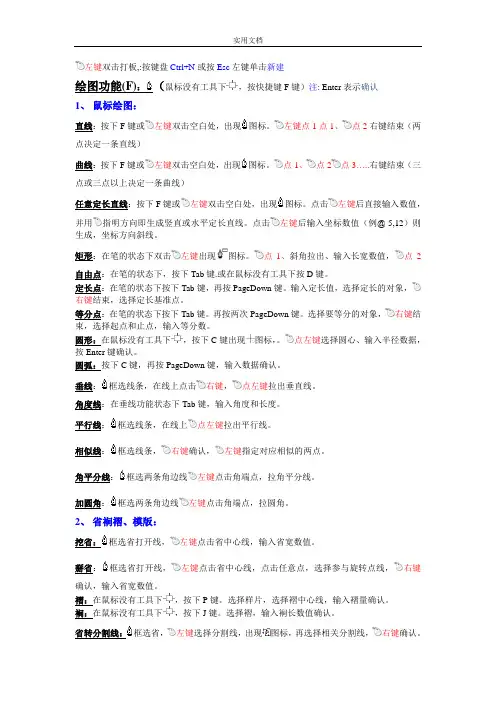

智尊宝纺服装CAD操作说明书

左键双击打板,:按键盘Ctrl+N或按Esc左键单击新建绘图功能(F)：（鼠标没有工具下，按快捷键F键）注: Enter表示确认1、鼠标绘图：直线：按下F键或左键双击空白处，出现图标。

左键点1点1、点2右键结束（两点决定一条直线）曲线：按下F键或左键双击空白处，出现图标。

点1、点2点3…..右键结束（三点或三点以上决定一条曲线）任意定长直线：按下F键或左键双击空白处，出现图标。

点击左键后直接输入数值，并用指明方向即生成竖直或水平定长直线。

点击左键后输入坐标数值（例@-5,12）则生成，坐标方向斜线。

矩形：在笔的状态下双击左键出现图标。

点1、斜角拉出、输入长宽数值，点2自由点：在笔的状态下，按下Tab键.或在鼠标没有工具下按D键。

定长点：在笔的状态下按下Tab键，再按PageDown键。

输入定长值，选择定长的对象，右键结束，选择定长基准点。

等分点：在笔的状态下按下Tab键。

再按两次PageDown键。

选择要等分的对象，右键结束，选择起点和止点，输入等分数。

圆形：在鼠标没有工具下，按下C键出现图标，。

点左键选择圆心、输入半径数据，按Enter键确认。

圆弧：按下C键，再按PageDown键，输入数据确认。

垂线：框选线条，在线上点击右键，点左键拉出垂直线。

角度线：在垂线功能状态下Tab键，输入角度和长度。

平行线：框选线条，在线上点左键拉出平行线。

相似线：框选线条，右键确认，左键指定对应相似的两点。

角平分线：框选两条角边线左键点击角端点，拉角平分线。

加圆角：框选两条角边线左键点击角端点，拉圆角。

2、省裥褶、模版：挖省：框选省打开线，左键点击省中心线，输入省宽数值。

掰省：框选省打开线，左键点击省中心线，点击任意点，选择参与旋转点线，右键确认，输入省宽数值。

褶：在鼠标没有工具下，按下P键。

选择样片，选择褶中心线，输入褶量确认。

裥：在鼠标没有工具下，按下J键。

选择褶，输入裥长数值确认。

省转分割线：框选省，左键选择分割线，出现图标，再选择相关分割线，右键确认。

读入省：在鼠标没有工具下，按下I键。

依次选择省打开线。

插入部件：在笔的状态下，按三次Tab键左键单击屏幕。

或Ctrl＋B。

部件保存Alt＋B。

曲线版：调用Ctrl＋F。

保存Shift＋F。

一片袖：调用Shift＋S。

模版：调用Ctrl＋M。

保存Shift＋M。

3、鼠标修改：直线拉曲线：双击直线，拖动线条，根据数值提示，自由拉弯；精确绘制曲线开关（空格键＋F），按下Tab键为吸附式（人体工学）曲线。

修改曲线：双击曲线，拖动关键点修改曲线。

双击增加关键点。

右键删除关键点，按Tab 键修改切矢（靠近端点弧度）。

点移动：双击端点，选取移动点，输入相对数值移动点。

拉伸功能：双击端点激活功能，框选要拉伸的对象，输入数值移动。

修改线条长度：a）沿线修改长度：框选线条左键单击端点。

正数延长（8）、负数缩短（-8）、加T为线条总长（t 8）b）两端不动修改曲线长度：双击修改曲线长度，输入准确数值，加锁，修改关键点。

*加锁Shift+L或按下数据框边上的锁。

4、线修改：线断开：a）多条相交线条断开：在鼠标没有工具下，按X键，框选相关线条右键确认。

b）单条线段特定点断开：：框选线条，左键单击该线特定点（相交点、定长点、比率点……）。

拼接修顺：左键框选两条相连线条，右键确认。

或在鼠标没有工具下，按下O键，框选框选两条相连线条，右键确认。

拼接：Shift＋O键，左键框选两条相连线条，右键确认。

接角：框选两条不相交线条，左键单击该线。

或在鼠标没有工具下，按下V键框选。

修剪：左键框选多条相交的线，出现剪刀，修掉多余的线延伸至：左键框选墙壁线，左键单击相关线，自动延伸连接5、编辑：水平：鼠标没有工具下，选中对象，双击空白处，左键单击相关直线或纱向直立：鼠标没有工具下，选中对象，双击空白处，左键单击相关直线或纱向移动：鼠标没有工具下，选中对象，双击空白处，选择移动基准点、停靠点对齐：鼠标没有工具下，按快捷键U, 选择对象，右键确认。

选择对齐点1、2镜像：鼠标没有工具下，按快捷键W, 选择对象，右键确认。

选择基准点1、2旋转：鼠标没有工具下，按快捷键R, 选择对象，选择旋转基准点、停靠点放缩：鼠标没有工具下，按快捷键S, 选择对象，选择放缩基准点、停靠点可作为缩水工具使用，输入XY值，分别放缩，输入一个值平均放缩全部90度旋转：Ctrl+R 恢复旋转：Alt+R6、显示：最大化：ESC 局部放大：Z键，框选放大全显模式：空格+逗号屏幕显中：空格+Z齐码显示：A 指定码：空格+A 变量：按B键缝份显示：空格+H 缩小：空格+M放大：空格+N长度显示：空格+L点造型：空格+D编辑器：空格+J效果图：空格+K规格表：空格+S样片管理器：空格+O （注：以上操作都是在鼠标没有工具下）7、右键菜单：对于省、褶、刀口、部件、文字、填充物、对称轴、样片记号、标志、多义线、多边形孔等处，只需将鼠标置于上述元素。

点击右键每个元素即可弹出相应的下拉菜单。

（注：以上都是在样片里操作的）标注功能(L)（鼠标没有工具下，按快捷键L键）刀口插入：不选中对象时，左键单击线条，出现刀口插入标识标注刀口：不选中对象时，右键单击线条，出现刀口标注对话框标注文字：不选中对象时，左键单击线条，出现文字标注标注圆孔：不选中对象时，输入数值Enter，选择样片记号标注扣眼：左键选中单线条，左键单击线条上，出现扣眼标识加波浪褶：左键选中单线条，右键单击空白处，选择起点和终点。

标注压线：左键选中单击相关线，进入压线状态（注：框选线条要识别选择端）自由纱线：框选样片记号，左键单击空白处，进入自由纱线正斜纱线：框选样片记号，左键单击第一点，按下Tab，进入正斜纱线，左键单击第二点平行纱线：选中平行条线后，左键单击线条外，出现平行纱线标识垂直纱线：选中垂直条线后，左键单击线条外，出现垂直纱线标识（注：以上都是在样片里操作的）（注：结构线需先框选片在框选结构线）加刀口：框选结构图刀口所在的线条，左键单击另一结构线，进入对刀状态。

（注：框选线条要识别选择端）填充：框选闭合的线条或样片，右键确认，再左键单击线条内部或样片记号为激活填充功能，并弹出填充对话框（注：以上都是在样片中操作的）测量功能（M）（注：鼠标没有工具下）点距测量：左键单击选择第一点，第二点，右键结束面积测量：左键单击样片记号，弹出样片面积结果对话框周长测量：左键单击样片记号，弹出样片周长结果对话框半径测量：左键双击园弧线条，弹出圆弧半径结果对话框对位检查：左键双击空白区域，进入对位状态，选择第一组的线条，右键结束，选择第二组的对应线条右键结束接角检查：鼠标没有工具下，按下M键，再按Tab键切换到此功能。

连续选取样片对角线(或选择结构图移动线基准线。

右键结束。

或Shift+V拼合检查：选中第一组线条，右键单击空白处，进入拼合状态。

右键结束，选择第二组线条右键结束。

弹出检查对话框压线检查：选中线条，右键单击相关线条，弹出对话框。

角度检查：选中线条，左键单击相关线条，弹出对话框。

线条长度测量：选中线条，左键单击空白处，弹出线条长度数据两点间线条长度测量：选中线条，左键单击线上起点，再选择终点，弹出线条两点间线条长度数据。

运动对合检查(缝纫机功能)：按M键后，再按两次Tab键，左键选择移动基准线，选择停靠基准线。

左键选择移动端起始点，选择停靠端起始点。

左键选择移动端停止点，选择停靠端停止点（按M键后，再按两次Tab键），在检查过程中，点右键可弹出对话框仿手工操作移动对合检查（归拔功能）：按M键后，再按三次Tab键，左键选择移动基准线，选择停靠基准线。

左键选择移动端对接线条，选择停靠端对接线条。

右键弹出修改归拔尺寸对话框。

可直接修改数据。

样片功能（E）:（鼠标没有工具下，按快捷键E键）样片生成：进入样片功能，按下G键，切换为样片生成。

选择组成样片的线条，右键结束。

展开闭合：不选中对象时，左键双击直线边，样片展开（注：不加缝份）再次双击直线边为闭合。

在对称边上右键弹出取消对称对话框加放缝份：选中样片后，右键单击加缝份。

输入缝份宽值，Enter修改缝份：选中单条或多条线条后右键，输入数值Enter设置段差：选中单线条, 左键单击线的端点。

弹出段差设置对话框切角功能：左键双击样片中的线条，弹出角造型对话框修剪切角：选中单线条，左键单击另一线条，左键确认（注切角必须一致）两侧展开：左键选中单条基准内线，左键依次选择展开线，右键确认，依次输入展开量单侧展开：左键选中单条基准内线，左键单击边线，左键再依次选择展开线，右键确认，依次输入展开量剪开移动：Shift+P进入功能，依次选择展开线，右键确认并输入数值等分割移动：左键选中样片的第一条线，右键确认。

左键选中样片的第二条线，右键确认。

输入分隔数目及展开数值。

或者在鼠标没有工具下，按ALT+P 换净边：选择边，右键确认，左键选择净边，右键确认。

或在鼠标没有工具下，按N键。

缝净转换：鼠标没有工具下，按下H键。

选择样片，选取净边。

右键确认。

样片分割：左键选中样片记号，左键单击剪开边，右键确认。

样片合并：左键单击样片1的拼合边，右键确认。

左键单击样片2的拼合边，右键确认。

段差：系统提供四种不同类型的叉位做法4、小袖叉：操作方法与第三种基本一致，不同的是调整角度时顶部角度发生变化，底部角度维持原装。

切角：软件有十二种不同类型的切角经常用到的有三种类型，数值是系统默认的非常简单实用。

1、顺延型：系统加缝边时自动生成2、翻转型：用于脚边翻折边等3、直角型：用于里布的公主骨等角度型切角：是指改变切角的角度，角度值可变化注：图中方框若呈白色，就代表数值可调整4、角度型5、两侧角度型6、定长角度型7、圆角型8、斜角型9、立体勾角型：用于立体风琴袋10、开叉勾角型：用于西装大袖叉位11、双折型：用于衬衫卷边,裤脚袖口翻折边12、角平分线型：用于领尖角切角对话框图标所代表的含义：缝边与净边形成的角度双折型的第一折矩净边输入圆角大小的尺寸开叉型的勾角缝边宽度切角选中线条的距离暂时未定切角未选中线条的距离缝边宽填充：用于棉衣、羽绒间线、填充的要求：一定是封闭的图形，可以是面图也可以是线图 填充的内容：可以填充颜色，也可以是线条或自定义线条 填充的方式：可以填充整片，也可以填充样片其中一部分 更可以在同一块样片中填充不同的内容。

填充对话框：A ：线条颜色B：线条形状自定义对话框：1、 自定义线性样式（可选择）2、线条类型：角度和距离样式：设定是单线还是交叉线，决定了间线的样式。

角度：单线时的线条与水平线的角度间距（前面）的是单线与单线之间的距离 夹角：交叉线与单线的角度间距（后面）的是交叉线与交叉线之间的距离3、 线条参数：间线的粗细：数字小线条为细，数字大线条粗。
