2-智尊宝纺说明书-打板

智尊宝纺·打板

第1章打板

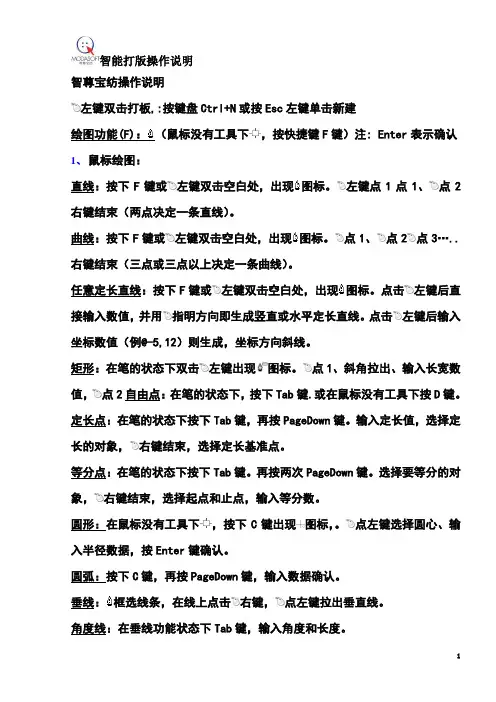

1.1极简主义界面

1.1.1极简VS传统

Esc

与传统软件不同的是，自06

版开始智尊宝纺打板软件革

命性的推出了全新的极简主

义界面，即无需菜单，无需工

具栏，只需要鼠标左右键并结

合少量键盘输入数值，即可完

成纸样设计。左图即工作界面

工具栏

绘图区

提示栏

裁片管理器提示栏:提示当前功能键的使用方法部位放缩状态

光标状态栏

输入框单位

智尊宝纺·打板1.1.2打板流程

1.

双击提示栏，新建文件

1’

. 或右键，打开已有文件

2. 新建→“单位设置”→“号型设置”2’. 在弹出的“打开”对话框，选择已有文件（*.bpd

或*.bps）；打开

3. 进入打板工作区，可以开始绘图

4. 绘图或修改

5.

或“Ctrl+S”，弹出的“保存”对

话框：输入文件名保存

6.

关闭当前正在编辑的打板文件，系统弹出

上图提示框；退出打板程序

1.1.3坐标输入方式

1．坐标原点（0，0）位于屏幕的中心

2．坐标单位：请在“视区-单位”中设定

3．坐标输入法

在对话框或提示栏输入框内输入文字、坐标及各种参数（通过Enter确认）

绝对坐标法x ，y

相对坐标法@x ，y

@x

@y

长度角度法@L长度，角度

任意角度法@L长度

定长点捕捉L

比率点捕捉P

相对点捕捉@x ，y

投影点捕捉L

1.1.4对象的拾取

对象的4种选中方式

1 单击选中➢ 单击，即可选中对象（点、线或样片记号）

2 ➢按住 从左上至右下框选（由1到2框选），完全被包含在框中的对象将

被选中

➢以图为例，此时后领圈和肩线被选中

3➢按住 从右下至左上进行框选（由1到2框选），与框相交的对象将被选

中

➢以图为例，此时后中线﹑下摆线﹑侧缝线将被选中

4

“全部选中”➢选择“全部选中”功能，作图区中所有对象将被选中

0 x

y

对象的3种取消选中方式

1 （）右键单击➢ （）右键单击已被选中的对象，此对象将被取消选中

2➢按住Alt键， 单击或框选已被选中的对象，此对象将被取消选中

➢以左图为例，此袖片已全部被选中，若按住Alt键，由1到2框选，则袖

山曲线将被取消选中；若由2到1框选，则袖山曲线和两条侧缝线将被

取消选中

➢选择“全部未选中”功能，作图区中所有已被选中的对象将被取消选中3

“全部未选中”

1.1.5点的捕捉方式

当使用某功能需要快速捕捉到准确的点时，可结合以下不同属性的点的捕捉方式，来辅助作图和编辑。使用时，当鼠标靠近符合该属性的点或其附着物时，该点会显示为一种专用的符号，此时意味该点视为被捕捉到；点击鼠标，即选中。

点捕捉功能键均为开关键，即按下图标，可激活功能；弹起图标，则关闭功能。

8种基本点捕捉

F1 端点捕捉捕捉线条的端点和关键点

F2 中点捕捉捕捉线条的中点

F3 交点捕捉捕捉线条的交点

F4 独立点捕捉捕捉独立点、刀口

中心点捕捉捕捉圆心点

F6 吸附点捕捉捕捉线条上的任意一点

F7 垂点捕捉捕捉两条相互垂直直线的垂足点

F8 切点捕捉捕捉曲线上的切点

4种复合点捕捉

F9 定长点捕捉

捕捉 靠近线条上距临近特征点为定长的点

F10 比率点捕捉

捕捉 靠近线条上距临近特征点为比率的点

F11 相对点捕捉

捕捉相对于 指示点的相对点

F12 投影点捕捉

捕捉指定点投影在指定线条上的定长点

智尊宝纺·打板1.2功能介绍

1.2.1点捕捉

定长点捕捉（F9）捕捉指定线条（直线或曲线）上的定长的点

传统操作

智尊宝纺·打板（该功能应与其它功能联用，本例结合

“”功

能）

选择功

能：

➢选中“定长点捕捉”功能

➢输入定长距离,Enter

➢ 放点1所在的线条上（靠近点1），则以点1为起始

点“■”的定长点“×”符号显示

➢点击 ，自动捕捉到定长点“×”

➢继续绘制线条

功能特点

·定长点捕捉可与独立点、智尊笔、平行线、垂线、断开、移动、相似、刀口等多种功能相结合使用·定长点捕捉适用于端点，交点，中点及独立点等

比率点捕捉（F10）捕捉指定线条（直线或曲线）上的设定比率的点

传统操作

（该功能应与其它功能联用，本例结合

“”功

能）

➢选中“比率点捕捉”功能

➢输入比率值，Enter确定

➢ 放至点1所在的线上（靠近起始端），则显示起始

点“■”，比率点“×”，左键选择，继续绘制线条

功能特点

·定长点捕捉可与独立点、智尊笔、平行线、垂线、断开、移动、相似、刀口等多种功能相结合使用·定长点捕捉适用于端点，交点，中点及独立点等

相对点捕捉（F11）捕捉相对于指定点的相对点

传统操作
