钢管外脚手架搭设方案(钢管)
钢管脚手架施工方案(2)
钢管脚手架施工方案(2)在建筑施工行业中，钢管脚手架是一种常用的工具，用于提供建筑工人在施工过程中的支撑和工作平台。
本文将介绍钢管脚手架的施工方案，以确保施工过程安全高效。
施工准备在开始搭建钢管脚手架之前，施工队应该做好以下准备工作：1.了解施工现场的具体情况，包括地基情况、建筑结构等。
2.确定脚手架搭建的位置和高度。
3.准备好所需的钢管、连接件、横梁等材料。
4.确保施工人员具备相应的培训和证书。
施工步骤步骤一：定位支架位置根据施工图纸和实际情况，确定钢管脚手架的支架位置，标记出支架的位置和高度。
步骤二：搭设立柱和横梁根据支架位置，先搭设垂直立柱，然后在立柱上安装横梁，横梁可通过连接件连接在立柱上，确保连接牢固。
步骤三：搭设脚手板在横梁上放置脚手板，脚手板要平整、牢固，确保工人安全踩踏。
步骤四：搭设扶手和防护网在脚手架周围安装扶手和防护网，以增加工人的安全防护。
步骤五：验收和使用完成脚手架搭建后，应进行验收，确保整体结构安全可靠。
施工人员在使用过程中应注意安全操作，不得违规操作。
施工注意事项1.组装脚手架时，应根据设计要求和施工规范进行搭建，不得随意更改结构。
2.在使用过程中，应定期检查脚手架结构，确保连接件牢固，不得存在松动情况。
3.雨雪天气或强风天气下，应停止使用脚手架，以确保工人安全。
4.工人在脚手架上作业时，应系好安全带，确保安全。
5.施工结束后，应及时拆除脚手架，以免占用空间或造成安全隐患。
通过以上施工方案，可以有效保障钢管脚手架的安全使用，提高施工效率，确保工程质量。
落地式钢管外脚手架施工方案
落地式钢管外脚手架施工方案一、方案概述1.项目名称：落地式钢管外脚手架施工方案。
2.施工内容：在建筑施工期间，为工人提供安全有效的工作平台和支撑。
3.施工地点：建筑工地。
二、施工组织1.组织机构本项目设置施工队伍，包括项目经理、施工队长、安全员等工作人员。
2.施工人员施工人员应具备相应的外脚手架施工经验和持证上岗资格。
施工人员应按照施工安排和工艺要求进行操作。
3.施工设备所需设备包括：钢管、连接件、横杆、纵杆、踏板、安全网、防护栏杆等。
三、施工工艺1.落地式钢管外脚手架的搭设(1)按照设计图纸和施工要求，预留地基或浇筑基础，确保地面平整稳固。
(2)根据建筑的高度和大小，确定脚手架的尺寸和数量。
(3)按照标准化工艺和要求搭设钢管外脚手架，确保所有连杆连接牢固。
(4)设立安全栏杆和安装安全网，保障工作人员的安全。
2.施工流程(1)清理施工区域，并确认施工区域的安全。
(2)根据设计图纸和标准规范，进行外脚手架的搭设。
(3)安装各种安全设施，如安全网、防护栏杆等。
(4)对搭设好的外脚手架进行检查和调整，确保施工质量。
(5)进行现场巡视和维护，保障施工期间的安全。
四、施工要求1.施工人员应全程佩戴安全帽，穿足够防护的工作服。
2.施工人员应熟悉相关的施工技术和操作流程，并按照要求进行操作。
3.施工现场应有专人进行现场巡视和安全检查，及时处理发现的问题。
4.施工过程中应严禁随意增加或减少脚手架元件，确保结构的稳定性。
5.施工前应检查所用材料的质量，确保材料符合标准要求。
6.施工结束后，必须进行清理及拆除，恢复现场环境的整洁。
五、施工风险控制措施1.在施工前进行全面的风险评估和安全培训，确保施工人员了解和掌握相关的风险控制措施。
2.定期巡视和检查脚手架的稳定性，及时处理出现的问题。
3.确保脚手架的整体稳定性和承载能力，避免过载造成的事故。
4.建立健全的应急预案，合理安排施工进度，避免人员拥挤和事故发生。
六、总结通过以上的施工方案，可以确保落地式钢管外脚手架的安全、稳定和有效使用，提高施工效率和质量。
外墙钢管脚手架搭设施工方案
外墙钢管脚手架搭设施工方案搭设外墙钢管脚手架是施工过程中非常重要的一步，它既可以提供安全的工作平台，又可以提高施工效率。
下面是一个搭设外墙钢管脚手架的施工方案，详细介绍了每个步骤和注意事项。
一、施工前准备：1.确定施工计划和施工地点，并结合具体情况设计脚手架支撑架的结构和规格；2.购买和准备所需的钢管、连接件、脚手板、脚手架立杆、立杆底座、横杆、斜杆、连接杆等材料和设备。
二、搭设脚手架的步骤：1.组装立杆底座：a.根据设计图纸，将立杆底座按要求固定在地面上，保证其牢固可靠；b.立杆底座之间的距离要根据设计要求和外墙高度来确定。
2.安装立杆：a.根据设计要求和地面情况，确定立杆的位置；b.将立杆插入立杆底座中，保证立杆与立杆底座之间的连接稳固。
3.构建支撑框架：a.在立杆上方固定横杆，使之平行于外墙；b.在横杆两侧分别连接斜杆，以加强支撑框架的稳定性；c.根据外墙的高度，适当添加并固定横杆和斜杆。
4.安装脚手板：a.将脚手板放在横杆上，使其与横杆保持平行；b. 确保脚手板的档距不超过50cm，以提供充足的工作空间；c.确保脚手板的四角都有支撑，避免产生不稳定因素。
5.固定钢管连接件：a.将钢管插入连接件中，并利用螺栓或扳手将其固定；b.钢管连接件的数量和位置根据设计图纸来确定。
三、搭设脚手架的注意事项：1.施工人员必须熟悉脚手架的构造和组装流程，严禁未经培训人员在高处搭设脚手架；2.施工人员必须佩戴安全帽、防滑鞋等个人防护设备，并使用正确的工具和设备；3.施工现场必须清理干净，杂物必须堆放整齐，以防止脚手架倾覆；4.施工人员必须检查脚手架的结构是否牢固，有无破损和锈蚀；5.在施工期间，脚手架必须按规定进行定期检查和维护，确保其安全可靠性；6.外墙钢管脚手架的搭设和拆除必须由专业人员进行。
通过以上的施工方案，可以确保外墙钢管脚手架的搭设安全可靠，提高施工效率。
同时，在施工过程中要严格按照方案进行操作，并且注意安全措施，保证施工人员的生命财产安全。
钢管脚手架搭设方案.doc
钢管脚手架搭设方案一、工程概况由中天建设集团股份有限公司承建的XXX工程位于XXX，由XXX公司勘察，XXX设计院设计，XXX公司监理。
XXX工程总建筑面积29504m2。
共8层，框架结构，底层层高4.5m，标准层层高3.4m，总高28.8m。
二、脚手架施工部署本工程采用落地式双排扣件式钢管外脚手架，从室外地面起算，搭设高度30m。
双排脚手架搭设步距1.8米，纵距1.8米，横距1.05米，阳台及楼梯间其纵距则可适当减小，不能扩大。
内排立杆离墙0.3m。
连墙件为垂直方向每层拉结，水平方向3跨一拉结，用直角扣件及短钢管与墙体拉结。
外侧用密目式安全网全封闭。
剪刀撑每6个纵距连续搭设，竖向连续搭设，剪刀撑斜杆与底面夹角为45度。
除拐角应设置横向斜撑外，中间应每隔6跨设置一道横向斜撑，横向斜撑应在同一节间，由底至顶层呈之字型连续布置。
三、外脚手架施工要求1、材料要求1.1脚手架钢管应采用现行国家标准《直缝电焊钢管》（GB/T 12793）或《低压流体输送用焊接钢管》（GB/T 3092）中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T 700）中Q235－A级钢的规定。
钢管为φ48×3.5，表面锈蚀程度不应大于0.5mm，钢管弯曲程度不大于3 mm/m，若超出规定，不得使用。
钢管上不可打孔。
钢管和扣件应有产品合格证和检测报告。
1.2扣件式钢管脚手架应采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB 15831）的规定，不得有裂缝、出现滑丝等缺陷。
在螺栓拧紧扭力矩达65N·m时，不得发生破坏。
1.3 脚手板采用竹笆脚手板，主筋不得缺少或断裂。
1.4 建筑用密目式安全网应符合有关规定，并有许可证及合格证方可使用。
2、构造要求2.1 水平杆（1）纵向水平杆宜设置在立杆内侧，长度不宜小于3跨。
（2）水平杆应采用对接，对接接头应交错布置，即相邻两根接头不宜设置在同步同跨内；不同步或不同跨两个相邻接头在水平位置错开不小于500 mm；各接头中心至最近主节点的距离不宜大于纵距的1/3；若搭接，则搭接长度不小于1m，且用三个扣件固定，端部离扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100 mm。
钢管外脚手架搭设方案

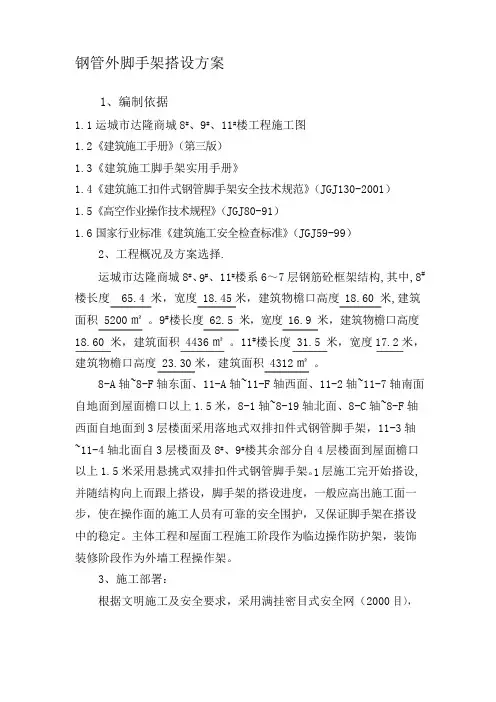

91 钢管外脚手架搭设方案1、编制依据1.1 运城市达隆商城 8#、9#、11#楼工程施工图1.2《建筑施工手册》（第三版）1.3《建筑施工脚手架实用手册》1.4《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）1.5《高空作业操作技术规程》（JGJ80-91）1.6 国家行业标准《建筑施工安全检查标准》（JGJ59-99）2、工程概况及方案选择.运城市达隆商城 8#、 #、11#楼系 6～7 层钢筋砼框架结构,其中,8#楼长度 65.4 米，宽度 18.45 米，建筑物檐口高度 18.60 米,建筑面积 5200 ㎡ 。
9#楼长度 62.5 米，宽度 16.9 米，建筑物檐口高度18.60 米，建筑面积 4436 ㎡ 。
11#楼长度 31.5 米，宽度 17.2 米，建筑物檐口高度 23.30 米，建筑面积 4312 ㎡ 。
8-A 轴~8-F 轴东面、11-A 轴~11-F 轴西面、11-2 轴~11-7 轴南面自地面到屋面檐口以上 1.5 米，8-1 轴~8-19 轴北面、8-C 轴~8-F 轴西面自地面到 3 层楼面采用落地式双排扣件式钢管脚手架，11-3 轴~11-4 轴北面自 3 层楼面及 8#、9#楼其余部分自 4 层楼面到屋面檐口以上 1.5 米采用悬挑式双排扣件式钢管脚手架。
层施工完开始搭设,并随结构向上而跟上搭设，脚手架的搭设进度，一般应高出施工面一步，使在操作面的施工人员有可靠的安全围护，又保证脚手架在搭设中的稳定。
主体工程和屋面工程施工阶段作为临边操作防护架，装饰装修阶段作为外墙工程操作架。
3、施工部署：根据文明施工及安全要求，采用满挂密目式安全网（2000 目），（实行全封闭式施工。
脚手架立杆底座地面采用方木做垫撑。
脚手架必须设置纵、横向扫地杆。
纵向扫地杆采用直角扣件固定在底座上皮不大于 200 ㎜处的立杆上。
横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
双排钢管外脚手架搭设施工方案
双排钢管外脚手架搭设施工方案一、概述双排钢管外脚手架是建筑施工中常用的一种支撑结构，具有稳定性强、承重能力高等特点，广泛应用于各类建筑工程中。
本文将详细介绍双排钢管外脚手架的搭设方案，包括搭设准备、施工步骤、安全注意事项等内容，旨在确保施工过程中的安全高效。
二、搭设准备1. 资材准备在搭设双排钢管外脚手架前，需准备好以下主要资材： - 钢管：选择规格合适的钢管作为支撑主体。
- 连接件：连接钢管的专用连接件，确保结构牢固。
- 扣件：固定钢管和连接件的扣件。
- 支撑杆：提供额外支撑。
- 平衡木：确保脚手架水平稳固。
2. 工具准备•手动螺丝批：用于拧紧螺栓。
•锤子、切割机等辅助工具。
3. 环境准备清理搭设区域，确保没有障碍物，为搭设提供良好的施工环境。
三、施工步骤1. 搭设基台首先在地面上搭设好脚手架的基台，确保平稳牢固。
2. 定位支柱按照设计要求，定位并固定好支柱位置，保证支撑结构的稳定性。
3. 搭设主体结构将钢管与连接件按照设计要求进行组装，确保连接紧固牢固。
4. 安装横向支撑在主体结构搭设完毕后，根据需要安装横向支撑，增加整体稳定性。
5. 设置安全防护设施必要时设置安全网、防护栏杆等设施，确保施工人员安全。
四、安全注意事项1. 安全意识施工人员需具备高度的安全意识，严格按照操作规程执行。
2. 岗前培训施工前需进行安全培训，了解相关规定和操作规程。
3. 定期检查定期检查脚手架结构的稳定性，发现异常及时处理。
4. 严禁超负荷使用严禁在脚手架上超负荷施工，确保结构安全。
五、结束语通过本文的介绍，相信大家已经对双排钢管外脚手架的搭设方案有了一定的了解。
在实际施工过程中，务必严格按照相关规定执行，确保施工安全顺利进行。
希望本文能为相关施工人员提供一定的参考价值。
落地式钢管外脚手架搭设方案
落地式钢管外脚手架搭设方案一、搭设的安全技术措施：1、外脚手架立杆基础外侧应挖出排水沟，以防雨水浸泡地基。
2、钢管架应设置避雷针，分置于主楼外架四角立杆上，并联通大横杆，形成避雷网络。
3、外脚手架搭设人员应持证上岗，并正确使用安全帽、安全带、穿防滑鞋。
4、严格控制，脚手架不得集中堆放材料超荷，施工荷载不得大于2KN/㎡。
5、控制扣件螺栓拧紧力矩，采用扭力扳手扣距力矩应控制在40-50N.M范围内。
6、严禁使用脚手板存在的挑头板。
7、保证脚手架体整体性，不得截断架体。
二、脚手架拆除的安全措施：1、拆架前先检查拟拆脚手架，拆架时应遵循先搭先拆、后搭先拆的原则。
2、拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面设专人指挥，禁止非作业人员进入。
3、拆架的高处作业人员应戴安全帽，系安全带，穿软底防滑鞋。
4、拆架程序应由上而下，即先拆拉杆、脚手板、剪力撑、斜撑，而后拆小横杆、大横杆、立杆，并按一步一清的原则依次进行，严禁上下同时拆架作业。
5、拆立杆时，要抱住立杆再拆开最后两扣，拆除大横杆、斜撑、剪力撑时应先拆中间扣件，然后托住中间，再拆两头扣件。
6、连墙杆（拉结点）应随拆除进行逐层拆除。
7、拆除时要统一指挥，上下呼应，动作协调，当解开与另一方有关的扣件时，应先通知对方以防坠落。
8、在拆架时不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。
9、拆架时严禁碰撞脚手架附近的电源线，以防触电事故。
10、拆下的材料要徐徐下运，严禁抛掷，注意地面的材料，应按地点，随拆随运，分类堆放，当天清，拆下扣件要集中处理。
三、构配件的安全要求：1、脚手架钢管应符合国家标准GB/T13793或GB/T3092中规定的3号普通钢管，其质量应符合GB/T700中Q235-A级钢的规定。
2、新钢管应具有下列证书（1）产品质量合格证（2）质量检验报告3、钢管要求（1）钢管表面应平直光滑，不应有裂缝，结疤，分层，错位，硬弯，毛刺，压痕和深的划道。
钢管脚手架方案(附图)
落地式钢管脚手架专项施工方案一、脚手架结构设计1.脚手架基础构造脚手架基础采用C20混凝土浇筑，混凝土浇筑前将基土分层夯实，并加铺10㎝碎石，混凝土厚15㎝。
在脚手架基础周围设置排水沟，防止积水影响基础稳定，从而影响脚手架整体稳定性。
2.脚手架搭设高度根据规范，要求外架超出建筑物总高度1.8m, 里排立杆低于檐口0.5m。
本工程主楼11层，两侧偏楼各为7层和8层，对称布置。
本方案采用7层的高度进行脚手架设计，7层以上部分采用悬挑式脚手架（详见专项方案）。
脚手架搭设高度H=26.7m+1.8m=28.5m。
3. 脚手架架体的构造要求（1）纵距钢管脚手架纵距1.5m。
（2）横距里、外的横距1.05m，里立杆与建筑物的距离0.2m。
（3）步距钢管脚手架的底步距在任何情况下均不得大于2.4m，一步以上的每步距1.8m。
（4）钢管脚手架立杆的平面布置采用里外、左右交错布置，不允许采用同等长度的杆件作立杆，以保证立杆的接长不在同一水平面上。
（5）剪刀撑外脚手架的两端转角处以及中间每隔6～7 根立杆应设一组剪刀撑, 剪刀撑与地面角度应不大于60°。
要连续搭接并保证搭接长度,相交点应处于同一条直线上。
4. 脚手架材质要求（1）选材要求杆件采用外径48㎜、壁厚3.5㎜的钢管，钢管的机械性能应符合《普通碳素结构钢技术条件》（GB700-79）中对A3号钢的要求。
进场的钢管表面应无凸凹状、裂纹和变形，并有出厂合格证；（2）加工要求钢管的两端切口必须平直，严禁出现斜口、毛口、卷口等现象，利用短管连接时，应在管内插入长120㎜、外径38㎜的无缝管，内套外焊，严禁在杆件两端300㎜外作接长焊接；（3）杆件长度规格①杆件长度1800㎜。
主要用于小横杆、底部和顶部立杆交叉设置之用，当脚手架横距为1000㎜时，小横杆的长度采用1500㎜的长度；②杆件长度3600～4500㎜。
用于立杆、大横杆、斜拉杆、搁栅、防护栏杆等通长杆件；5. 扣件材质要求（1）钢管脚手架采用扣件连接，分直角扣件、对接扣件和回转扣件三种。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
外架施工方案报审表工程名称：贵州铜仁高新区汽摩园一期贵州铜仁高新区汽摩园一期外架专项施工方案编制：审核：审批：贵州铜仁大兴建工有限公司汽摩园一期项目部2017年3月21日钢管外脚手架搭设方案1、编制依据1.1铜仁高新区汽摩园一期工程施工图1.2《建筑工程施工质量验收统一标准》（GB50300-2013）1.3《建筑结构荷载规范》（GB50009-2012）1.4《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）1.5《高空作业操作技术规程》（JGJ80-2016）1.6国家行业标准《建筑施工安全检查标准》（JGJ59-2011）2、工程概况及方案选择本项目中1#车间建筑面积为8556.56㎡，建筑高度为17.6m，地上二层，研发车间建筑面积为11464.89㎡，建筑高度为27m，地下一层，地上二层、五层，结构形式均为框架结构，其中1#车间1层施工完开始搭设，并随结构向上而跟上搭设；研发车间第一阶段同为1层施工完成开始搭设，并随结构向上而跟上搭设，第二阶段待二层屋面施工完成后开始搭设三层至五层；脚手架的搭设进度，一般应高出施工面一步，使在操作面的施工人员有可靠的安全围护，又保证脚手架在搭设中的稳定。
主体工程和屋面工程施工阶段作为临边操作防护架，装饰装修阶段作为外墙工程操作架。
3、施工部署：根据文明施工及安全要求，采用满挂密目式安全网（2000目），实行全封闭式施工。
脚手架立杆底座地面采用方木做垫撑。
脚手架必须设置纵、横向扫地杆。
纵向扫地杆采用直角扣件固定在底座上皮不大于200mm处的立杆上。
横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
内外立杆横向间距为1.05米，纵向间距1.8米，内立杆离墙0.25米，架体步高1.8米，内外立杆均设45度剪力撑。
4、施工准备：4.1组织现场技术人员、脚手架班组长研究确定总体施工方案。
4.2组织预算人员估算材料需要量及用工量。
4.3施工现场将建筑物周边地面平整夯实。
4.4材料准备4.4.1钢管选用外径ф48，壁厚3.5mm的高频焊接钢管。
其质量应符合现行国家标准《碳素结构钢》（GB/T700）中的Q235-A级钢的规定。
有严重锈蚀、弯曲、压偏、损伤和裂纹者均不得使用。
钢管的长度应符合安全技术规范要求，横向水平杆长度大于2.20m，纵向水平杆长度大于5.6m，其它不大于6.5M。
每根钢管的最大重量不大于25kg，钢管在脚手架上所处的部位和所起的作用，可分为：立杆、大横杆、栏杆、剪力撑、斜撑、抛撑。
4.4.2扣件扣件式钢管脚手架所用可锻铸件制作的扣件，其材料应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定，注意脚手架所采用的扣件，不得发生破坏。
4.4.3连墙杆建筑施工用脚手架的安全度，特别是外脚手架的安全度，很大程度取决于脚手架与建筑结构连接的牢固程度。
本工程连墙杆采用刚性连接，连接杆采用ф48钢管。
连墙杆的垂直间距不大于建筑物的层高，并不大于4m（两步）。
4.4.4其它：a竹笆：竹笆踢脚板与垫铺笆。
在每步1.2m高处做一道扶手，25-30mm高设一道踢脚板，在施工层及施工层上、下两层满铺竹笆片，并采用20号铁丝与大横杆绑扎牢固。
b安全密目网、平网：使用当地建设行政部门推荐使用的2000目合格安全网。
脚手架的外表面满挂安全网，以防材料落伤人和高空操作人员坠落。
5、扣件式钢管脚手架设计计算5.1脚手架工程材料的有关力学参数钢管截面特征作用于脚手架上的荷载可分为永久荷载（恒荷载）与可变荷载（活荷载）。
永久荷载（恒荷载）可分为：脚手架结构自重，包括立杆、纵向水平杆、横向水平杆、剪力撑、横向斜撑和扣件等的自重；构、配件自重，包括脚手板、栏杆、挡脚板、安全网等防护设施的自重。
可变荷载（活荷载）可分为：施工荷载，包括作业层上的人员、器具和材料的自重：风荷载。
1）、永久荷载（恒截）○1每米立杆承受的结构自重标准值：g1k=0.1337KN/m○2竹笆脚手架均布荷载标准值：g2k=0.35KN/m○3栏杆与竹笆挡脚自重标准值：g3k=0.14KN/m○4脚手架上吊挂的安全网等防护设施、重量很轻，可无略不计。
2）、可变荷载（活载）○1施工均布活荷载标准值：按装修脚手架取用q4k=2.0KN/M2。
○2作用于脚手架上的水平风荷载标准值，按下式计算：ωk=0.7µz.µs.ωo o=0.7×1.6×1.3×0.083×0.4=0.048µz——风压高度变化系数µs——脚手架风荷载体型系数，取1.3×0.083ωo——基本风压（KN/m2）运城地区取0.4KN/m25.3荷载效应组合：5.4.1横向水平杆承载力计算（按简支梁计算）跨长L=1.05mM gk——脚手板自重标准值产生弯矩M qk——施工均布活荷载标准值产生弯矩M=1.2M gk+1.4M qk=1.2×1/8×0.35×1.05/2×1.052+1.4×1/8×2.0×1.05/2×1.052=0.23KN-mσ=M/W=0.23×106/5.08×103=45.3N/mm2<[σ]=205N/mm2满足要求。
5.4.2纵向水平杆承载力计算（按三跨连续梁计算），跨长L=1.8mM=1.2M gk+1.4M qk=1.2×0.08×0.35×1.05/2×1.52+1.4×0.08×2.0×1.05/2×1.52=0.3KN-mσ=M/W=0.3×106/5.08×103=59.1N/mm2<[σ]=205N/mm2满足要求。
由于荷载较小，纵横向水平变形均不作验算。
5.4.3纵横杆与立杆连接扣件的抗滑承载力验算。
R=（1.2g2k+1.4q4k）×B×L/2=3.64KNR=（1.2×0.05+1.4×3.0）×1.05×1.5/2=3.64KN<Rc=8KN满足要求。
5.4.4立杆稳定性计算1、荷载计算a、本工程脚手架按11#楼搭设高度23.30m进行验算。
（8#、9#楼参照11#楼进行搭设）b、作用于脚手架上的水平负荷载标准值，按下式计算：ωk=0.7µz.µs.ωoµs——脚手架风荷载体型系数，µs=1.4φ=1.4×0.089=0.1246 µz——风压高度变化系数，查《建筑结构荷载规范》ωo——基本风压值为0.4KN/m2ωk=0.7µz.µs.ωo=0.7×0.996×0.1246×0.4=0.0348KN/m2M wk=ωkιa h2/10=0.0348*1.5*1.82/10=0.0169KN.mMw=0.85×1.4×0.0169=0.02KN.mM w/W=0.028×106/5.08×103=5.512N/mm2c、脚手架自重标准值产生的轴向N glk规范查得每米高脚手架自重产生及轴心压力标准值G k=0.1248KN/m.则26.85M脚手架自重产生轴心压力标准值为：Ng1k=H×G k=26.85×0.1248=3.354KNd、构配件自重产生轴向力N g2、3kN g2、3k=3×g2、3k×B×L/2=3×0.16×1.05×1.5/2=0.378KNe、计算外立杆施工荷载标准值产生的轴向力总和N qkN kqo=3×1.5×1.05×2/2=4.725KNf、立杆稳定性计算：组合风荷载时N/φA+M w/W≤ƒ式中N−计算立杆段的轴向力设计值；φ−轴心受压构件的稳定系数，根据长细比λ由规范附录C 表C取值；λ−长细比，λ=ιo/ίί−载面回转半径；其值取1.58cmA−立杆载面面积，其值取4.89cm2MW−计算立杆段由风荷载设计值产生的弯矩；W−载面模量；其值取5.08cm3f−钢材的抗压强度设计值；其值取205N/mm2立杆计算长度按下式计算：ιo=kµh式中k−计算长度附加系数，其值取1.155；µ−考虑脚手架整体稳定因素的单杆计算长度系数，其值取1.50；h−立杆步距，其值取1.8m；ιo=＝1.155×1.5×1.8=3.1185m=311.85cm∴λ=ιo/ί=311.85/1.58=197.37 查表得φ=0.185N=1.2（Ng1k+Ng2k）+0.85×1.4×N qk=1.2（3.35+0.378）+0.85×1.4×4.725=10.096KN由风荷载设计值产生的立杆段弯矩M wN/φA+M w/W=10096/0.185×489+5.512=117.11N/mm2<f=205N/mm2满足要求。
5.4.5连墙杆承载力计算连墙件轴向力设计值（A w为每个连墙杆的覆盖面积内脚手架外侧的迎风面积，按二步三跨计算）N1= N1w+N o=1.4ωk A w+5=1.4×0.0483×3.60×4.5+5=6.095KN [N]= φA[f]=0.185×4.89×20.5=18.55KN> N1=6.095KN满足要求。
5.4.6立杆地基承载力计算立杆基础底面的平均压力满足下列的要求：p≤ƒg式中p−立杆基础底面的平均压力，p=N/A；N−上部结构传至基础顶面的轴向力设计值；A−基础底面面积，取垫板面积A=0.25m2地基承载力设计值：ƒg=k c f gk=0.4×350=140KN/m2k c——脚手架地基承载力调整系数回填土取0.4；粘土取0.5。
f gk——地基承载力标准值，按《建筑地基基础设计规范》规定，砂土回填土取350KN/m2P=N/A=10.096/0.25=40.38KN/m2<fg=140KN/m2∴满足要求综上所述，所设计脚手架钢管（ф48×3.5）满足要求6、扣件式钢管脚手架的施工6.1扣件式钢管脚手架的搭设顺序基础夯实→放置纵向扫地杆→立柱→横向扫地杆→第一步纵向水平杆→第一步横向水平杆→连墙杆→第二步纵向水平杆→第二步横向水平杆6.2脚手架的基础着地搭设的建筑施工用脚手架，脚手架的自重及其上的施工荷载均由脚手架基础传至地基。
