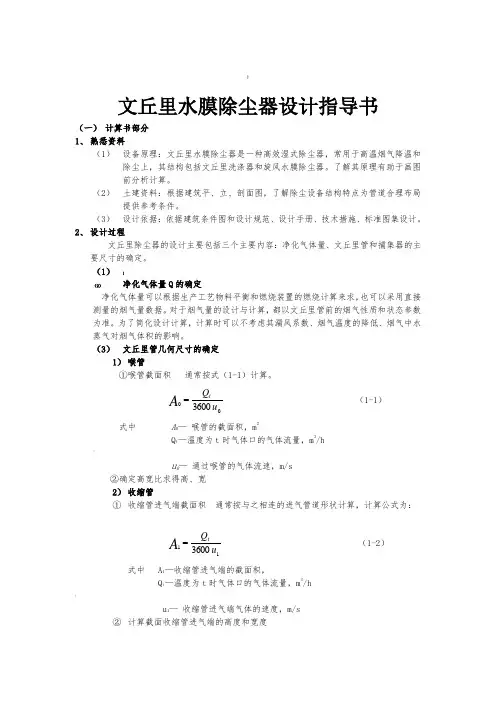

文丘里水膜除尘器设计指导书

(一) 计算书部分

1、 熟悉资料

(1) 设备原理:文丘里水膜除尘器是一种高效湿式除尘器,常用于高温烟气降温和除尘上,其结构包括文丘里洗涤器和旋风水膜除尘器。了解其原理有助于画图前分析计算。

(2) 土建资料:根据建筑平、立、剖面图,了解除尘设备结构特点为管道合理布局提供参考条件。

(3) 设计依据:依据建筑条件图和设计规范、设计手册、技术措施、标准图集设计。

2、 设计过程

文丘里除尘器的设计主要包括三个主要内容:净化气体量、文丘里管和捕集器的主要尺寸的确定。

(1) 净化气体量Q 的确定

净化气体量可以根据生产工艺物料平衡和燃烧装置的燃烧计算来求,也可以采用直接测量的烟气量数据。对于烟气量的设计与计算,都以文丘里管前的烟气性质和状态参数为准。为了简化设计计算,计算时可以不考虑其漏风系数、烟气温度的降低、烟气中水蒸气对烟气体积的影响。

(2) 文丘里管几何尺寸的确定

1) 喉管

①喉管截面积 通常按式(1-1)计算。

03600u Q t A = (1-1) 式中 A 0— 喉管的截面积,m

2 Q t —温度为t 时气体口的气体流量,m 3/h

u 0— 通过喉管的气体流速,m/s

②确定高宽比求得高、宽

2) 收缩管

① 收缩管进气端截面积 通常按与之相连的进气管道形状计算,计算公式为:

1

13600u Q t A = (1-2) 式中 A 1—收缩管进气端的截面积,

Q t —温度为t 时气体口的气体流量,m 3/h

u 1— 收缩管进气端气体的速度,m/s

② 计算截面收缩管进气端的高度和宽度

③ 确定收缩角1θ

④ 矩形文丘里管的收缩管长度 矩形收缩管长度L 1可以按式(1-3)和式(1-4) 计算,取两式最大值作为收缩管的长度。

2cot 2a a L 101a

1θ-= (1-3)

2cot 2b b L 101b 1θ-= (1-4)

L 1a —用收缩管进气端高度1a 和喉管高度0a 计算收缩管长度,m

L 1b —用收缩管进气端宽度b 1和喉管宽度b 0计算收缩管长度,m

3) 扩散管

①扩散管出气端的截面积 其计算式如下

2

23600u Q A t = (1-5) 式中 A 2—扩散管出气端的截面积,m 2

Q t —温度为t 时气体口的气体流量,m 3/h

u 2—扩散管出气端气体的速度,m/s

②计算截面扩散管出气端的高度和宽度

③确定扩散角2θ

④矩形文丘里管的扩散管长度 矩形扩散管长度L 2可以按式(1-6)和式(1-7)计算,取两式最大值作为扩散管的长度。

2θcot 2a a L 2022a -=

(1-6) 2

cot 2b b L 202b 2θ-=

(1-7) 式中 L 2a —用扩散管进气端高度a 2和喉管高度a 0计算扩散管长度,m

L 2b —用扩散管出气端宽度b 2和喉管宽度b 0计算扩散管长度,m

4)文丘里管总长

(3) 捕集器

1)捕集器入口几何尺寸的确定

捕集器入口几何尺寸与扩散管出口相同,扩散管出口与捕集器入口连接段长度 L 3=500mm 。

2)捕集器出口几何尺寸的确定

①设定出口速度

②根据捕集器出口高宽比,确定几何尺寸

3)捕集器内径

4)捕集器湿段高度

5)捕集器干段高度

(4) 烟温降计算

1)文丘里管温降

△t h = -42.01 + 0.59t 1 + 191.9ωh (t 1=180℃ ,ωh=0.07~0.25) t 2= t 1-△t h

2) 捕集器温降

标态下 002T υ=2

2T υ 328.02.17b 5.302-⎪⎪⎭⎫ ⎝⎛=υ △t b =()32b 50t b 5.16⎪⎭

⎫ ⎝⎛+ω t 4 = t 2 -△t b >50℃ (5) 阻力计算

1)文丘里压降

P h = –1.03×10⎪⎪⎭⎫ ⎝⎛-g L 2

T 3Q Q υ 3g L m /L 16.0Q Q =⎪⎪⎭⎫ ⎝⎛ 2)捕集器压降

⎪⎪⎭

⎫ ⎝⎛=g 2P 222b γυξ (34.1,3==γξ)

(3)总压降 P = P h + P b

(6) 耗水量

耗水量= 烟气量×供水量×燃煤量

(7) 麻石重量

(8) 烟气参数

1)压强

2)流量 '''000T P Q T P Q =

3) 流速

(二)设计制图

1、 制图内容:各系统设计一般由设计说明、平面图、系统图组成(必要时宜带有局部详图)。

2、为使工程设计图纸,满足设计、报批、施工、存档、交流等方面的使用要求,图面中线条粗细及符号的表示应尽量做到标准化、统一化,以达到图面清晰整洁,提高制图效率,保证图纸质量,故要求制图应满足:

1)图线、图例:

参见《建筑制图统一标准》

2)文字:图纸上标注的文字均应以规范的仿宋字写出,在设计说明中列出的内容应全面、简明、扼要。
