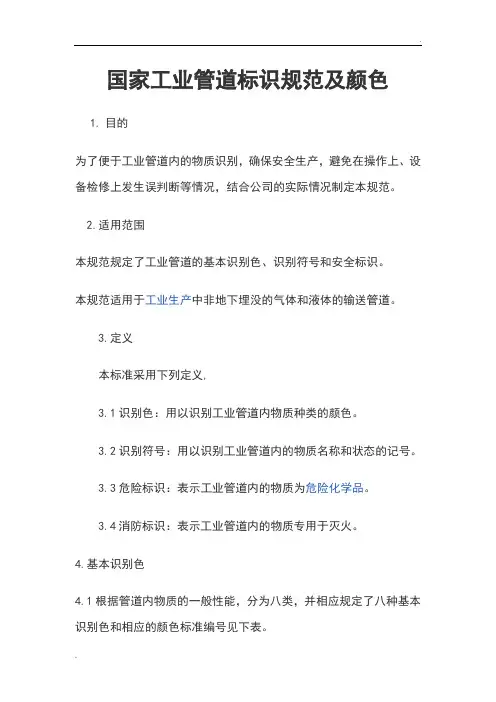

国家工业管道标识规范及颜色
国家工业管道标识要求规范及颜色
国家工业管道标识规范及颜色1.目得为了便于工业管道内得物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司得实际情况制定本规范。
2、适用范围本规范规定了工业管道得基本识别色、识别符号与安全标识。
本规范适用于工业生产中非地下埋没得气体与液体得输送管道。
3、定义本标准采用下列定义,3、1识别色：用以识别工业管道内物质种类得颜色。
3、2识别符号：用以识别工业管道内得物质名称与状态得记号。
3、3危险标识：表示工业管道内得物质为危险化学品。
3、4消防标识：表示工业管道内得物质专用于灭火。
4、基本识别色4、1根据管道内物质得一般性能，分为八类，并相应规定了八种基本识别色与相应得颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样水艳绿 G03 见电子版本水蒸气大红 R03空气淡灰 B03气体中黄 Y07酸或碱紫 P02可燃液体棕 YR05其她液体黑 -氧淡黄 PB064、2基本识别色标识方法工业管道得基本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识；b)在管道上以宽为150mm得色环标识；c)在管道上以长方形得识别色标牌标识；d)在管道上以带箭头得长方形识别色标牌标识；e)在管道上以系挂得识别色标牌标识。
4、3当采用4、2中b）、c）、d）、e）方法时，两个标识之间得最小距离应为10m。
4、 4 4、2中c）、d）、e）得标牌最小尺寸应以能清楚观察识别色来确定。
4、5当管道采用4、2中b），c），d），e）基本识别色标识方法时，其标识得场所应该包括所有管道得起点、终点、交叉点、转弯处、阀门与穿墙孔两侧等得管道上与其她需要标识得部位。
5、识别符号工业管道得识别符号由物质名称、流向与主要工艺参数等组成，其标识应符合下列要求：5、1 物质名称得标识a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH3OH。
5、2 物质流向得标识5、2、1工业管道内物质得流向用箭头表示，如果管道内物质得流向就是双向得，则以双向箭头表示。
国家工业管道标识要求规范及颜色
国家工业管道标识规范及颜色1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用下列定义,3.1识别色：用以识别工业管道内物质种类的颜色。
3.2识别符号：用以识别工业管道内的物质名称和状态的记号。
3.3危险标识：表示工业管道内的物质为危险化学品。
3.4消防标识：表示工业管道内的物质专用于灭火。
4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样水艳绿 G03 见电子版本水蒸气大红 R03空气淡灰 B03气体中黄 Y07酸或碱紫 P02可燃液体棕 YR05其他液体黑 -氧淡黄 PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。
4.3当采用 4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。
4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。
4.5当管道采用 4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH3OH。
5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。

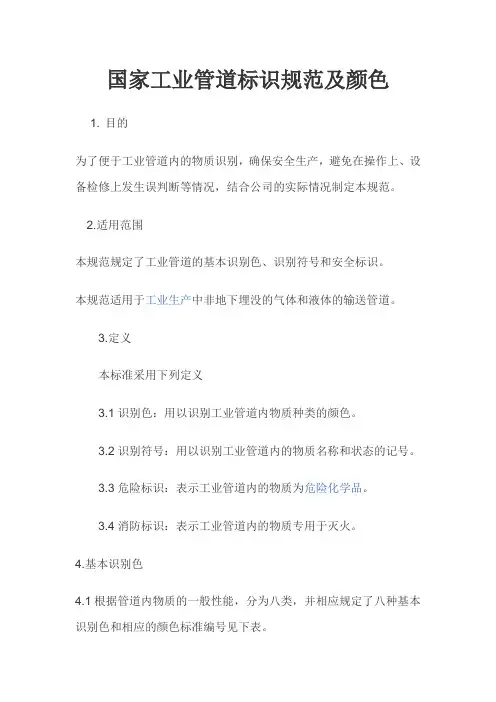

国家工业管道标识规范及颜色
国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。
3.2识别符号：用以识别工业管道内的物质名称和状态的记号。
3.3危险标识：表示工业管道内的物质为危险化学品。
3.4消防标识：表示工业管道内的物质专用于灭火。
4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。
4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。
4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。
4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH3OH。
5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。
国家工业管道标识要求规范及颜色
国家工业管道标识规X及颜色1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规X。
2.适用X围本规X规定了工业管道的基本识别色、识别符号和安全标识。
本规X适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用下列定义,3.1识别色：用以识别工业管道内物质种类的颜色。
3.2识别符号：用以识别工业管道内的物质名称和状态的记号。
3.3危险标识：表示工业管道内的物质为危险化学品。
3.4消防标识：表示工业管道内的物质专用于灭火。
4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。
4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。
4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。
4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH3OH。
5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。
国家工业管道标识要求规范及颜色
国家工业管道标识规范及颜色1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用下列定义,3.1识别色：用以识别工业管道内物质种类的颜色。
3.2识别符号：用以识别工业管道内的物质名称和状态的记号。
3.3危险标识：表示工业管道内的物质为危险化学品。
3.4消防标识：表示工业管道内的物质专用于灭火。
4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样水艳绿 G03 见电子版本水蒸气大红 R03空气淡灰 B03气体中黄 Y07酸或碱紫 P02可燃液体棕 YR05其他液体黑 -氧淡黄 PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。
4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。
4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。
4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH3OH。
5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。
国家工业管道标识要求规范及颜色
国家工业管道标识规范及颜色1.目的为了便于工业管道内的物质识别,确保安全生产,避免在操作上、设备检修上发生误判断等情况,结合公司的实际情况制定本规范。
2、适用范围本规范规定了工业管道的基本识别色、识别符号与安全标识。
本规范适用于工业生产中非地下埋没的气体与液体的输送管道。
3、定义本标准采用下列定义,3、1识别色:用以识别工业管道内物质种类的颜色。
3、2识别符号:用以识别工业管道内的物质名称与状态的记号。
3、3危险标识:表示工业管道内的物质为危险化学品。
3、4消防标识:表示工业管道内的物质专用于灭火。
4、基本识别色4、1根据管道内物质的一般性能,分为八类,并相应规定了八种基本识别色与相应的颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样水艳绿 G03 见电子版本水蒸气大红 R03空气淡灰 B03气体中黄 Y07酸或碱紫 P02可燃液体棕 YR05其她液体黑 -氧淡黄 PB064、2基本识别色标识方法工业管道的基本识别色标识方法,使用方应从以下五种方法中选择。
a)管道全长上标识;b)在管道上以宽为150mm的色环标识;c)在管道上以长方形的识别色标牌标识;d)在管道上以带箭头的长方形识别色标牌标识;e)在管道上以系挂的识别色标牌标识。
4、3当采用4、2中b)、c)、d)、e)方法时,两个标识之间的最小距离应为10m。
4、 4 4、2中c)、d)、e)的标牌最小尺寸应以能清楚观察识别色来确定。
4、5当管道采用4、2中b),c),d),e)基本识别色标识方法时,其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门与穿墙孔两侧等的管道上与其她需要标识的部位。
5、识别符号工业管道的识别符号由物质名称、流向与主要工艺参数等组成,其标识应符合下列要求:5、1 物质名称的标识a)物质全称。
例如:氮气、硫酸、甲醇。
b)化学分子式。
例如:N2、H2SO4、CH3OH。
5、2 物质流向的标识5、2、1工业管道内物质的流向用箭头表示,如果管道内物质的流向就是双向的,则以双向箭头表示。
国家工业管道标识要求规范及颜色
国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用下列定义,3.1识别色：用以识别工业管道内物质种类的颜色。
3.2识别符号：用以识别工业管道内的物质名称和状态的记号。
3.3危险标识：表示工业管道内的物质为危险化学品。
3.4消防标识：表示工业管道内的物质专用于灭火。
4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。
4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。
4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。
4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH3OH。
5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。
国家工业管道标识规范及颜色
国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。
3.2识别符号：用以识别工业管道内的物质名称和状态的记号。
3.3危险标识：表示工业管道内的物质为危险化学品。
3.4消防标识：表示工业管道内的物质专用于灭火。
4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。
4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。
4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。
4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH3OH。
5.2 物质流向的标识5.3 物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。
国 家工业管道标识规范及颜色-资料类
国家工业管道标识规范及颜色－资料类关键信息项：1、工业管道类型2、标识的尺寸要求3、标识的颜色规定4、标识的位置与方向5、标识的图形符号6、标识的文字内容7、标识的材质要求8、标识的维护与更新9、违反标识规范的处罚措施11 引言为了确保工业管道的安全运行，提高工业生产的效率和质量，保障工作人员的生命安全，特制定本国家工业管道标识规范及颜色的协议。
111 适用范围本协议适用于所有涉及工业管道的场所，包括但不限于工厂、化工厂、炼油厂、发电厂等。
112 定义在本协议中，工业管道是指用于输送液体、气体、蒸汽等介质的管道系统。
12 工业管道类型121 按照介质分类可分为气体管道、液体管道、蒸汽管道等。
122 按照压力等级分类分为低压管道、中压管道、高压管道等。
123 按照温度分类有低温管道、常温管道、高温管道等。
13 标识的尺寸要求131 管道标识的宽度应根据管道的直径进行合理设定，一般不应小于 50mm。
132 标识的长度应能够清晰地显示管道的相关信息，通常不应小于管道周长的 1/3。
133 对于较小直径的管道，标识的尺寸可适当减小，但应保证清晰可读。
14 标识的颜色规定141 气体管道氧气管道应为蓝色，氮气管道应为黄色，压缩空气管道应为白色等。
142 液体管道水管道应为绿色，油管道应为棕色，酸液管道应为紫色等。
143 蒸汽管道应为红色。
15 标识的位置与方向151 标识应位于管道的显眼位置，一般在管道的起点、终点、分支点、转弯处等。
152 标识的方向应与介质的流向一致，以便于识别。
16 标识的图形符号161 应使用统一规范的图形符号来表示管道的类型、介质、流向等信息。
162 图形符号应清晰、简洁，易于理解。
17 标识的文字内容171 应包括管道的名称、介质、压力、温度、流向等重要信息。
172 文字应清晰、准确，使用标准的字体和字号。
18 标识的材质要求181 标识的材质应具有耐磨损、耐腐蚀、耐高温、耐低温等性能。
国家工业管道标识规范及颜色
国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。
3.2识别符号：用以识别工业管道内的物质名称和状态的记号。
3.3危险标识：表示工业管道内的物质为危险化学品。
3.4消防标识：表示工业管道内的物质专用于灭火。
4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。
4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。
4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。
4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH3OH。
5.2 物质流向的标识5.3 物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。
国家工业管道标识规范及颜色
国家工业管道标识规范及颜色1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。
3.2识别符号：用以识别工业管道内的物质名称和状态的记号。
3.3危险标识：表示工业管道内的物质为危险化学品。
3.4消防标识：表示工业管道内的物质专用于灭火。
4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样水艳绿 G03 见电子版本水蒸气大红 R03空气淡灰 B03气体中黄 Y07酸或碱紫 P02可燃液体棕 YR05其他液体黑 -氧淡黄 PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。
4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。
4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。
4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH3OH。
5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。
国家工业管道标识规范及颜色
国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用下列定义,3.1识别色：用以识别工业管道内物质种类的颜色。
3.2识别符号：用以识别工业管道内的物质名称和状态的记号。
3.3危险标识：表示工业管道内的物质为危险化学品。
3.4消防标识：表示工业管道内的物质专用于灭火。
4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。
4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。
4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。
4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH3OH。
5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国家工业管道标识规范及颜色
1.目的
为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2•适用范围
本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义
本标准米用下列定义
3.1识别色：用以识别工业管道内物质种类的颜色。
3.2识别符号：用以识别工业管道内的物质名称和状态的记号。
3.3危险标识：表示工业管道内的物质为危险化学品。
3.4消防标识：表示工业管道内的物质专用于灭火。
4.基本识别色
4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样水艳绿G03见电子版本水蒸气大红R03
空气淡灰B03
气体中黄Y07
酸或碱紫P02
可燃液体棕Y R05
其他液体里
八、、
-
氧淡黄PB06
4.2基本识别色标识方法
工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
a）管道全长上标识；
b）在管道上以宽为150mm的色环标识；
C）在管道上以长方形的识别色标牌标识；
d）在管道上以带箭头的长方形识别色标牌标识；
e）在管道上以系挂的识别色标牌标识。
4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。
4. 4 4.2中C）、d）、e）的标牌最小尺寸应以能清楚观察识别
色来确定。
4.5当管道采用4.2中b）, c），d）, e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号
工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标
识应符合下列要求：
5.1物质名称的标识
a ）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH30H O
5.2物质流向的标识
5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。
522当基本识别色的标识方法采用 4.2中d）和e）时，则标牌的指向就作为表示管道内的物质流向，如果管道内物质流向是双向
的，则标牌指向应做成双向的。
5.3物质的压力、温度、流速等主要工艺参数的标识，使用方可按需
自行确定采用。
5.4 5.1和5.3中的字母、数字的最小字体，以及5.2中箭头的最小外形尺寸，应以能清楚观察识别符号来确定。
6.安全标识
6.1危险标识
a）适用范围：管道内的物质，凡属于GB13690所列的危险化学品，其管道应设置危险标识。
b）表示方法：在管道上涂150mm宽黄色，在黄色两侧各涂25mm
宽黑色的色环或色带，安全色范围应符合GB2893的规定。
C）表示场所：基本识别色的标识上或附近。
6.2消防标识
工业生产中设置的消防专用管道应遵守GB13495的规定，并在管道
上标识消防专用”识别符号。
标识部位、最小字体应分别符合 4.5、
5.4的规定。
7.工业管道涂颜色和注字规定表工业管道涂颜色和注字规定表
序号介质名称涂色管道注字名称
注字颜色1工业水绿上水白
2井水绿井水白
3生活水绿生活水白
4过滤水绿过滤水白
5循环上水绿循环上水白
6循环下水绿循环回水白
7软化水绿软化水白
8清静下水绿净化水白
9热循环回水（上）暗红热水（上）白
10热循环回水暗红热水（回）白
11消防水绿消防水红
12消防泡沫红消防泡沫白
冷冻回水淡绿冷冻回水红
冷冻盐水
（上）
淡绿冷冻盐水（上）红
冷冻盐水
（回）
淡绿冷冻盐水（回）红低压蒸汽红低压蒸汽白中压蒸汽红中压蒸汽白咼压蒸汽红咼压蒸汽白过热蒸汽暗红过热蒸汽白蒸汽回水冷凝液暗红蒸汽冷凝液（回）绿
废气的蒸汽冷凝液暗红蒸汽冷凝液（废）
里八、、
空气（压缩空气）深蓝压缩空气白仪表用空气深蓝仪表空气白
氧气天蓝氧气
里八、、
氢气深绿氢气红
氮（低压气）黄低压氮
里八、、
13冷冻水
（上）
淡绿冷冻水14
15
16
17
18
19
20
21
22
23
24
25
26
27
28氮（高压气）黄高压氮里
八、、
29仪表用氮黄仪表用氮里八、
30二氧化氮里
八、、
二氧化氮黄
31真空白真空天蓝
32氨气黄氨里八、
33液氨黄液氨里八、
34氨水黄氨水绿35氯气草绿氯气白36液氨草绿纯氯白37纯碱粉红纯碱白38烧碱深蓝烧碱白39盐碱灰盐酸黄40硫酸红硫酸白41硝酸管本色硝酸蓝42醋酸管本色醋酸绿
43煤气等可燃气体紫煤气（可燃气体）白
44可燃液体银白油类（可燃液体）黑
45物料管道红按管道介质注字黄
7.1对于采暖装置一律涂刷银漆，不注字。
7.2通风管道（塑料管除外）一律涂灰色。
7.3对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护罩时，均不涂色。
7.4对于室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色。
7.5对于保温涂沥青的防腐管道，均不涂色。
