电梯线路板原理
江南快速SM-04电气原理图
变压器线路更改，相应线路更改
EXPRESS
陈 建 2008-12-25 2
电动机
注：电动机 线屏蔽层在 控制柜侧接 地
PC-E1755 PC-E1875
陈 建 潘伟华
2008-12-25 2009-2-25
first
release
变压器线路更改，相应线路更改
EXPRESS
陈 建 2008-12-25 2A
至轿顶接线箱 To Junction Box
*电梯额定速度≥2m/s时配线* *TO be added when V≥2m/s*
至外呼 To Hall
备用 Standby 电动机电源接触器2 Main SW Output Contact
消防输出常闭信号 Fire SW output
*消防员服务时配线* *To be added with ERO*
first
release
变压器线路更改，相应线路更改
EXPRESS
陈 建 2008-12-25 5
单相整流桥 Selenium Rectifier
制动器 Brake
*制动器吸收装置
抱闸接触器 Brake Contact
计数器 Counter
PC-E1755 PC-E1875
陈 建 潘伟华
2008-12-25 2009-2-25
*消防联动功能时配线* *To be added when fire duplex*
*电机过热保 护时配线*
消防员开关 Fire man SW 电动机电源接触器1检测 Check SW to main contact 电动机电源接触器2检测 Check SW to main contact 抱闸接触器检测 Check SW to brake contact 左抱闸开关检测 Check SW to left brake 右抱闸开关检测 Check SW to right brake 电机过热 保护检测 Motor Overheat 备用 Standby Com
东芝电梯电路板插件说明
东芝电梯电路板插件说明1. 概述本产品为东芝电梯电路板插件蓝牙，公司遵循国家行业执行标准：GB7000.13-1999，确属本公司产品质量问题，自购置之日起保修期为3个(非正常使用而致使产品损坏，烧坏的，不属保修之列。
)2. 东芝电梯电路板插件技术特性本产品额定容量高达900mAH。
超长寿命蓝牙，高达500次以上循环使用。
采用节能，高功率，超长寿命的LED灯泡。
充电保护:充电状态显示红灯，充电满显示绿灯。
3. 东芝电梯电路板插件工作原理LED灯由蓝牙提供电源而发光，此蓝牙充电后可重复使用。
4. 东芝电梯电路板插件结构特性：(略)6. 东芝电梯电路板插件使用和操作充电时灯头应朝下，将电路板插件交流插头完全推出，直接插入AC110V/220V电源插座上，此时红灯亮起，表示电路板插件处于充电状态;当充电充满时，绿灯亮起，表示充电已充满。
东芝电梯电路板插件使用时推动开关按键，前档为6个LED灯亮，中间档为3个LED灯亮，后档为关灯。
东芝电梯电路板插件充满电，3个LED灯可连续使用约26个小时，6个LED灯可连续使用16个小时7.东芝电梯电路板插件故障分析与排除①使用过程中若发现灯不亮或者光线很暗，则有可能是蓝牙电量不足，如果充电后灯变亮则说明电路板插件功能正常，如果充电后仍然不亮，则有可能是线路故障，可以到本公司自费维修。
②使用几年后若发现充电后灯不亮，则极有可能是蓝牙寿命已到，应及时到本公司自费更换。
8. 维修和保养在使用过程中，如LED灯泡亮度变暗时，蓝牙处于完全放电状态，为保护蓝牙，应停止使用，并及时充电(不应在LED灯泡无光时才充电，否则蓝牙极易损坏失效。
)电路板插件应该经常充电使用，请勿长期搁置，如不经常使用，请在存放2个月内补充电一次，否则会降低蓝牙寿命9.东芝电梯电路板插件注意事项请选择优质插座，并保持安全规范充电操作。
产品充电时切勿使用，以免烧坏LED灯泡或电源内部充电部件。
电路板插件不要直射眼睛，以免影响视力。
电梯的信号控制系统
20
3.2 单台电梯的交通调度原则
消防返回基站的功能：
消除内指令、外召唤登记； 断开开门回路，将门关闭； 电梯如在上行中，就近层停靠不开门返基站； 如在下行中直接返基站； 如电梯正处于开门过程中，立即关门返回基站； 如电梯正在基站，立即开门进入消防专用状态。
21
3.2 单台电梯的交通调度原则
11
3.1概述
2．继电器选层器
是一种由电气动作完成的选层器，通常由双稳态 磁性开关、圆形永久磁铁、选层器方向记忆继电 器、选层器步进限位器、记忆继电器、选层继电 器，以及选层器的端站校正装置等组成。 井道信息是由装在轿厢导轨上各层支架上的圆形 永磁铁和装在轿厢顶上的一组双稳态磁开关来完 成。 各层选层信号是由机房内控制屏上的层楼继电器 来执行。 工作原理是：轿厢在井道内的位置信号，由双稳 态磁开关与圆形水磁铁之间位置决定，用这信号 控制继电器选层器。
29
3.4 轿厢内指令信号的登记与消除
分析：
指令信号不是直接自保记忆，而是在有了指令信号
后，使电梯定出运行方向，即方向继电器KU或KD 吸合后，才可自保记忆。
串联式与并联式的优劣比较
串联式是利用层楼继电器的常闭触点串接于指令继
电器的线圈回路中，如当该常闭触点接触不好时， 会影响该层指令信号的登记和记忆。这样就会影响 乘客到达该层使用电梯的要求。 并联式电路，如该层的层楼继电器常开触点接触不 好，则仅仅影响信号的消除，而不影响该层信号的 登记与记忆，即不影响乘客到达该层的使用要求。 一般电梯控制线路常用并联式的电路。
6
3.1概述
3.呼梯按钮盒
作用：给厅外乘用人员提供召唤电梯的装置。 安装：在下端站只装一个上行呼梯按钮，上端站只
(完整word版)电梯结构原理及控制系统(DOC)
第一章绪论随着城市建设的不断发展，高层建筑不断增多，电梯在国民经济和生活中有着广泛的应用。
电梯作为高层建筑中垂直运行的交通工具已与人们的日常生活密不可分。
实际上电梯是根据外部呼叫信号以及自身控制规律等运行的,而呼叫是随机的，电梯实际上是一个人机交互式的控制系统，单纯用顺序控制或逻辑控制是不能满足控制要求的，因此，电梯控制系统采用随机逻辑方式控制。
目前电梯的控制普遍采用了两种方式，一是采用微机作为信号控制单元,完成电梯信号的采集、运行状态和功能的设定，实现电梯的自动调度和集选运行功能，拖动控制则由变频器来完成；第二种控制方式用可编程控制器（PLC）取代微机实现信号集选控制。
从控制方式和性能上来说，这两种方法并没有太大的区别。
国内厂家大多选择第二种方式，其原因在于生产规模较小，自己设计和制造微机控制装置成本较高；而PLC可靠性高，程序设计方便灵活，抗干扰能力强、运行稳定可靠等特点,所以现在的电梯控制系统广泛采用可编程控制器来实现。
电梯是将机械原理应用、电气技术、微处理器技术、系统工程学、人体工程学及空气动力学等多学科和技术集于一体的机电设备，它是建筑物中的永久性垂直交通工具。
为满足和提高人们的生活质量,电梯的智能化、自动化技术迅速发展.特别是随着计算机网络技术、微电子和电力电子技术的飞速发展，现代电梯的技术含量日益提高。
在改善电梯性能的同时，对电梯的设计、管理和维护人员提出了更高的要求。
第二章电梯的结构2。
1 电梯的基本结构电梯是机与电紧密结合的复杂产品，是垂直交通运输工具中使用最普遍的一种电梯，其基本组成包括机械部份和电气部份，结构包括四大空间（机房部分、井道和底坑部分、围壁部分和层站部分）和八大系统（曳引系统、导向系统、门系统、轿厢、重量平衡系统、电力拖动系统、电气控制系统、安全保护系统）组成。
电梯基本结构如图2—1所示：1-减速箱；2-曳引轮;3-曳引机底座；4—导向轮;5-限速器；6—机座；7—导轨支架;8—曳引钢丝绳；9—开关碰铁；10-紧急终端开关；11—导靴；12-轿架；13-轿门；14-安全钳；15-导轨；16—绳头组合；电梯的基本结构剖视图17-对重，18-补偿链；19—补偿链导轮; 20-张紧装置；21—缓冲器；22-底坑；23—层门；24—呼梯盒；25—层楼指示灯；26—随行电缆；27-轿壁；28—轿内操纵箱; 29-开门机；30-井道传感器; 31—电源开关；32-控制柜；33—曳引电机；34-制动器图2—12.1.1 机房部分机房用来安装曳引机、电控屏、限速器等。

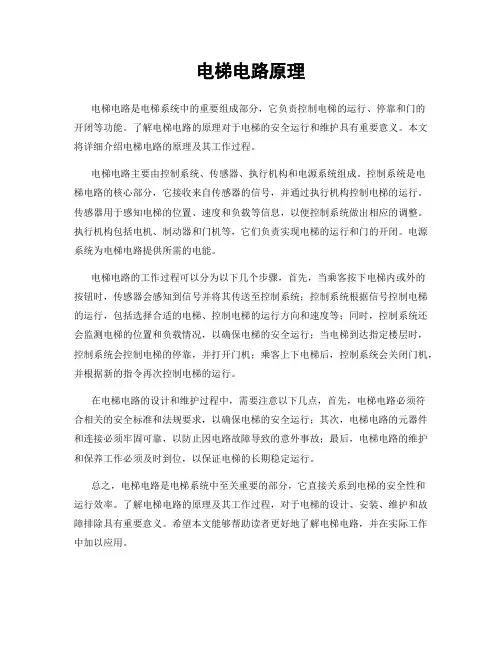

电梯电路原理
电梯电路原理
电梯电路是电梯系统中的重要组成部分，它负责控制电梯的运行、停靠和门的
开闭等功能。
了解电梯电路的原理对于电梯的安全运行和维护具有重要意义。
本文将详细介绍电梯电路的原理及其工作过程。
电梯电路主要由控制系统、传感器、执行机构和电源系统组成。
控制系统是电
梯电路的核心部分，它接收来自传感器的信号，并通过执行机构控制电梯的运行。
传感器用于感知电梯的位置、速度和负载等信息，以便控制系统做出相应的调整。
执行机构包括电机、制动器和门机等，它们负责实现电梯的运行和门的开闭。
电源系统为电梯电路提供所需的电能。
电梯电路的工作过程可以分为以下几个步骤，首先，当乘客按下电梯内或外的
按钮时，传感器会感知到信号并将其传送至控制系统；控制系统根据信号控制电梯的运行，包括选择合适的电梯、控制电梯的运行方向和速度等；同时，控制系统还会监测电梯的位置和负载情况，以确保电梯的安全运行；当电梯到达指定楼层时，控制系统会控制电梯的停靠，并打开门机；乘客上下电梯后，控制系统会关闭门机，并根据新的指令再次控制电梯的运行。
在电梯电路的设计和维护过程中，需要注意以下几点，首先，电梯电路必须符
合相关的安全标准和法规要求，以确保电梯的安全运行；其次，电梯电路的元器件和连接必须牢固可靠，以防止因电路故障导致的意外事故；最后，电梯电路的维护和保养工作必须及时到位，以保证电梯的长期稳定运行。
总之，电梯电路是电梯系统中至关重要的部分，它直接关系到电梯的安全性和
运行效率。
了解电梯电路的原理及其工作过程，对于电梯的设计、安装、维护和故障排除具有重要意义。
希望本文能够帮助读者更好地了解电梯电路，并在实际工作中加以应用。
电梯安全门锁电路故障的诊断和维修
电梯安全门锁电路故障的诊断和维修摘要：电梯故障诊断与维护是电梯日常维护的重要内容。
在电梯的日常维护中，我们经常会遇到各种各样的故障。
电梯故障多为电梯电气故障，最常见的电气故障为安全电路和门锁电路故障。
关键词：电梯；安全门锁电路；故障；诊断；维修引言随着现代城市的快速发展，电梯的应用越来越广泛。
作为一种载人工具，电梯不仅为人们提供了出行的便利，而且对其安全性也非常重视。
电梯故障主要包括机械故障和电气故障，其中电气故障的诊断和维护比较复杂和困难。
1电梯安全门锁电路组成安全门锁电路是由电梯安全开关和车门电气联锁开关串联而成的电路。
当电路开路时，电梯不能正常运行，起到保护作用。
电梯种类很多，不同的梯子安全门锁电路也不同。
常见的是：（1）使用安全开关串联驱动一个继电器（安全继电器），使用车门电气联锁开关串联驱动另一个继电器（门锁继电器）。
当安全继电器和门锁继电器拉入时，认为电梯处于安全状态，电梯电源正常，电梯运行正常；（2）将安全开关和车门电气联锁开关直接串联到主板上，作为主板的检测信号。
当主板接收到信号时，认为电梯处于正常状态，可以运行。
安全门锁包含多种安全开关，常用的安全开关有：急停开关、调速器开关、安全档位开关、限位开关、缓冲开关等。
车门电气联锁开关分为车门电气联锁开关和厅门电气联锁开关，为节省材料，电路通常按安装位置接线，井道安全开关线沿井道壁线槽接线，轿厢安全开关线从随行电缆引出，检测过程中采用分段测量法。
2电梯安全门锁电路的作用电梯安全门锁电路是将电梯安全开关与车门电气联锁开关串联而成的电路。
如果存在断路，电梯将无法运行，这起到了确保安全的作用。
不同类型和梯形电梯有不同的安全门锁电路，一种是将安全开关串联起来驱动一个安全继电器，然后将车门电气联锁开关串联起来驱动另一个门锁继电器，这两者结合在一起，如果电梯供电正常，则电梯可以正常运行。
3安全门锁电路的常见故障3.1 断路故障由于安全电路断路故障，电梯无法运行的可能性非常高。
电梯控制板原理
电梯控制板原理
电梯控制板是电梯的核心控制系统，它负责控制电梯的运行、停靠和开关门等功能。
其工作原理主要包括四个方面。
首先，电梯控制板会接收来自电梯内外按钮的信号。
当乘客在楼层按下电梯呼叫按钮时，电梯控制板会接收到信号，并根据信号来确定乘客所在楼层和乘客所要前往的楼层。
其次，电梯控制板会根据当前电梯的运行状态和乘客的需求来确定电梯的运行方向。
例如，如果当前电梯处于停靠状态，而有人按下了上行按钮，则电梯控制板会将电梯设置为上行状态。
如果电梯已经在运行中，电梯控制板会根据乘客当前所在楼层的位置和乘客的目的楼层，来决定是否停靠或继续运行。
第三，电梯控制板还会根据电梯的负载情况来进行判断和控制。
例如，当电梯内部超过额定载重时，电梯控制板会阻止更多的乘客上电梯，以保证电梯的安全运行。
此外，电梯控制板还会检测电梯内部是否有人进出，通过传感器来感知电梯内部的乘客数量。
最后，电梯控制板会控制电梯的门的开关。
当乘客到达目的楼层时，电梯控制板会接收到对应的信号，并控制电梯门的开关。
一般情况下，电梯门会在乘客进出电梯时自动开关。
但在紧急情况下，电梯控制板也能通过相关控制手段来强制打开电梯门，以保证乘客的安全。
总之，电梯控制板通过接收信号、判断运行状态、控制负载、
以及控制门的开关等方式来实现电梯的安全运行和乘客的顺利出行。
电梯结构及原理整理版
10
中国的电梯现状
➢ 截止2009年底，全国在用电梯量已达130万台，浙江省拥有电 梯数量为139000台；
➢ 全国拥有电梯制造企业为 450多家，浙江省有55家（主要分布 在杭州和湖州各17家、宁波8家），仅次于广东省，同江苏省持 平，其中西子奥的斯和巨人通力2009年产量全国前10位，初步 估计产量在6万台左右；
18
电梯的基本规格
➢ 电梯用途：指客梯、货梯、病床梯等 ➢ 额定载重量：指制造和设计规定的电梯载重量 ➢ 额定速度：指制造和设计规定的电梯运行速度 ➢ 拖动方式：指电梯采用的动力种类，如交（直）流电力拖动、液
力拖动 ➢ 控制方式：指对电梯的运行实行操作的方式，即按钮控制、信号
控制等 ➢ 轿厢尺寸：指轿厢内部尺寸和外廓尺寸，以深 X 宽表示。内部尺
22
电梯总体结构
系统
功能
主要构件与装置
曳引系统
输出与传递动力，驱动电梯运行 曳引机、曳引钢丝绳、导向轮、反绳轮等
导向系统
限制轿厢和对重的活动自由度 导轨、导轨支架
轿厢
用以运送乘客和货物的组件
轿架、轿厢体
门系统 重量平衡系统 电力拖动系统 电气控制系统 安全保护系统
乘客或货物的进出口，运行时层、 轿门、厅门、门机、门锁 轿门必须封闭，到站时才能打开
31
ቤተ መጻሕፍቲ ባይዱ
电梯井道顶层高度要求
当对重完全压在它的缓冲器上时，应同时满足下面四个条件： ➢ 轿厢导轨长度应能提供不小于0.1+0.035v2(m)的进一步的制导行 程；(注：0.035v2表示对应于115％额定速度v时的重力制停距离 的一半) ➢ 轿顶可以站人的最高面积的水平面与相应井道顶最低部件的水平 面之间的自由垂直距离不小于1.0+0.035v2(m)；
通力电梯LCECPU电路板结构介绍及常见故障
通力电梯LCECPU电路板结构介绍及常见故障
通力电梯通力电梯LCECPU电路板实际上是一块微型工业计算机，所有电梯的运行数据与运行指令都由这块板发出，加到这块电路板的工作电压为24V,5V两个级别，因为工作在较低的电压下，一般较少出故障，但是用日久或因环境恶略，也会出现故障，通力电梯LCECPU电路板结构批讲请见图
常见故障简述如下：
1、电子元件自然老化：这种故障是使用时间日久的电梯，因电路板中个别电子元件失效，导致电路板的某项功能失效，从而引发电梯故障。
一般靠近热源的电子元件自然老化的几率较高。
2、因过电压、过电流、过热等原因致使电路板上元件损坏，造成电路板故障引发电梯故障。
这种情况发生在电源供电部分的几率较大。
3、通信芯片损坏：造成CPU电路板与其它电路板的通信不能正常进行。
4、D7芯片中的程序丢失，或芯片损坏，导致电梯不能运行。
5、D8芯片的电池电量不足，导致内部程序丢失，引发电梯不能运行。
6、线路板中的印刷电路因腐蚀、震动出现断裂，导致电路板故障，引发电梯不能运行。
7、电路板中的贴片电容容量减小，导致电梯出现时不时的停梯，关电送电后又能正运行，运行一段时间后故障又重复出现。
8、电路板中的晶振损坏使CPU停止运行，此时电路板中的CPU运行灯不再闪亮。
电梯的电气控制系统
第四章电梯的电气控制系统4.1概述首先要说一下，我们的这个毕业设计是三个同学分工合作的，各负责软件编程、硬件模型和组态王控制。
因此考虑到四层电梯如果做一个立体模型出来成本比较高而且难度也不小，所以就做一个平面模型出来，主要是用灯和开关来显示。
4.2电梯电气控制系统中的主要电器部件为了成本问题还有方便安装，这电梯模型主要用到了比较常用的元器件。
万能板、按钮开关、LED灯、数码管、4511译码器、电阻和二极管。
电气控制系统常用的主要电器部件如下：1）L ED发光二极管LED灯主要用在两方面，一种是上下行按钮灯，当按钮按下后灯就会亮，按钮弹开自动熄灭；另一种是用来显示层数到达情况和开关门情况。
2）万能板以一块优质的万能板作为主要部件，把每一件不见焊在板上，最后画一副电梯模拟图贴在表面作为一个模拟电梯视图。
3）按钮开关用到12个按钮开关，作为电梯的外面的上下层按钮，和电梯内部层数按钮还有开关门按钮。
4）4511译码器和数码管通过到达层数的LED灯信号来输入到4511译码器，输出给数码管控制其显示层数。
5）蜂鸣器当电梯到达每一层的时候就能提示一声6）电阻和二极管这是都是在万能板背面的电路中用到的4.3电梯自动控制系统中的各主要控制环节及结构原理431各类电梯安全可靠运行的充分与必要条件电梯安全可靠运行的充分与必要条件有：(1)必须把电梯的轿厢门和各个层楼的电梯层门全部关闭好一一这是电梯安全运行的关键，是保障乘客和司机等人员的人身安全的最重要保证之一。
(2)必须要有确定的电梯运行方向(上行或下行) ----- 这是电梯的最基本的任务，即把乘客(或货物)送上或送下到需要停层的层楼。
(3)电梯系统的所有机械及电气机械安全保护系统有效而可靠——这是确保电梯设备和乘客人身安全的基本保证。
根据上述的电梯安全可靠运行的充分与必要条件，以及电梯的运行工艺过程，现就一般电梯的控制系统的各个主要控制环节及其结构原理说明如下。
新达电气原理图
TRF CTR 控制变压器
DM
CAR 门机马达
OLT1 HTW 门1开门到位
TUR1 CAR 轿顶插座AC220V
DOB1 CAR 门1开门指令
OLT2 HTW 门2开门到位
TUR2 CAR 轿顶插座AC36V
E
DOB2 CAR 门2开门指令
OS
HTW 限速器电气开关
UDB CTR 紧急电动运行上行按钮
4
5
6
7
8
A
明细表
序号
图号
页码
图纸名称
1 MN11001CL A 封面
2 MN11001CL B 明细表
3 MN11001CL C 修订记录表
B
4 MN11001CL D 器件代号表
5 MN11001CL E 工艺标准
6 MN11001CL P01 接口板插件布置图
7 MN11001CL P02 接口板接线图1
MES CTR 急停按钮
TES CAR 轿顶急停按钮
DLS1 HTW 下一级强迫减速
MES-1 CTR 高台急停按钮
TLS CAR 轿顶照明开关
DLS2 HTW 下二级强迫减速
MES-2 MR 盘车手轮急停按钮
TOCL CAR 轿顶检修照明灯
DLS3 HTW 下三级强迫减速
NSB CAR 司机直达开关
101 132 118
131 PE
C02 C01 B01
MOD- MOD+
B2
X21
1
301
2
Y4
3
M4
4
B1 1
2
601
3
602
4
F
7
电梯电气原理图.
电梯电气原理图一.概述不同的电梯,不论采用何种控制方式,总是按轿厢内指令,层站召唤信号要求,向上或向下起动,起行,减速,制动,停站。
电梯的控制主要是指对电梯原动机及开门机的起动,减速,停止,运行方向,指层显示,层站召唤,轿车内指令,安全保护等指令信号进行管理。
操纵是实行每个控制环节的方式和手段。
二.常规继电器控制的典型控制环节1. 自动开关门的控制线路自动门机是安装于轿厢顶上,它在带动轿门启闭时,还需通过机械联动机构带动层门与轿门同步启闭。
为使电梯门在启闭过程中达到快,稳的要求,必须对自动门机系统进行速度调节。
当用小型直流伺服电机时,可用电阻串并联方法。
采用小型交流转矩电动机时,常用加涡流制动器的调速方法。
直流电机调速方法简单,低速时发热较少,交流门机在低速时电机发热厉害,对三相电机的堵转性能及绝缘要求均较高。
2. 轿内指令和层站召唤线路轿内操纵箱上对应每一层楼设一个带灯的按钮,也称指令按钮。
乘客入轿厢后按下要去的目的层站按钮,按钮灯便亮,即轿内指令登记,运行到目的层站后,该指令被消除,按钮灯熄灭。
电梯的层站召唤信号是通过各个楼层门口旁的按钮来实现的。
信号控制或集选控制的电梯,除顶层只有下呼按钮,底层只有上呼按钮外,其余每层都有上下召唤按钮。
3. 电梯的选层定向控制方法常用的机种如下;手柄开关定向井道分层转换开关定向井道永磁开关与继电器组成的逻辑电路定向机械选层器定向双稳态磁开关和电子数字电路定向电子脉冲式选层装置定向4. 电梯的定向,选层线路电梯的方向控制就是根据电梯轿厢内乘客的目的层站指令和各层楼召唤信号与电梯所处层楼位置信号进行比较,凡是在电梯位置信号上方的轿厢内指令和层站召唤信号,令电梯定上行,反之定下行。
方向控制环节必须注意以下几点:轿内召唤指令优先于各层楼召唤指令而定向。
电梯要保持最远层楼乘客召唤信号的方向运行在司机操纵时,当电梯尚未启动运行的情况下,应让司机有强行改变电梯运行方向的可能性在检修状态下,电梯的方向控制由检修人员直接持续揿按轿内操纵箱上或轿厢顶上的方向按钮,电梯才能运行,而当松开方向按钮,电梯即停止。
ELENESSA无机房电梯电气系统原理与功能介绍
ELENESSA无机房电梯电气系统原理与功能介绍1.电气系统电气系统构成见图 1。
ELENESSA系列电梯的电气系统按照空间位置大致可以分为以下几个子系统：机器设备区间子系统、轿厢子系统、层站与井道子系统。
电气部件布置情况见下图：1）机器设备区间子系统在机器设备区间子系统中，主要由控制屏与电动机组成。
控制屏主要由电梯控制模块、逆变器与主回路模块等模块构成。
而控制模块主要分管理部分、控制部分、驱动部分和输入输出接口电路以及其它一些控制电路。
管理部分负责处理电梯的各种运行方式，主要通过软件实现。
控制部分的主要工作是产生电梯的运行速度图形、进行选层运算和安全检查等三方面。
驱动部分主要根据控制部分来的运行速度图形，通过PWM（脉冲宽度调制）和矢量变换控制技术，实现对曳引电动机的变压变频调速，最终达到电梯具有良好的舒适感，平层精度高，快速、高效、节能等特点。
输入输出接口电路是系统中各CPU电路与外部电路之间的信息传递，分输入和输出两大类电路，包括安全检测回路的输入、主回路接触器的驱动输出等电路。
ELENESSA系列电梯的电动机使用的是VVVF变压变频驱动的三相交流永磁同步电动机。
2）轿厢子系统在轿厢子系统中，由轿顶站（主要是门机系统）和轿内操纵箱组成。
轿顶站实际上包括了门机控制系统和串行处理模块等。
门机系统就是控制电梯轿厢门与层门开启与关闭的系统。
ELENESSA的门电动机使用的是VVVF变压变频驱动的三相交流永磁同步电动机。
门机控制系统主要由速度控制、电流控制和安全逻辑等组成。
主回路用1个IPM模块驱动，使得门机按照一定的速度图形平稳地开启与关闭。
轿顶站串行处理模块，将来自操纵箱的串行信号转接至控制屏，处理到站钟、语音报站等信息。
轿内操纵箱功能主要是登记乘客的指令按钮，并将其通过串行传送至控制屏，电梯的管理系统将控制电梯到达相应层楼。
在轿内操纵箱内还有手动、自动操作，司机操作，风扇、照明开关等。
3）层站与井道子系统在层站与井道子系统中，主要有层站召唤装置、井道终端开关、各层平层感应板等。
电梯结构及原理教案-11 电梯常用零配件
11 电梯常用零配件Common components11-1 印刷线路板Printed circuit board (PCB)电梯的控制系统或拖动系统都是由一块或若干块印刷线路板组成。
各种各样功能的电子元件组合起来布置在印刷线路板上实现电梯的控制功能。
Control system or trailing system is composed of one or more than PCBs. Various electronic components are combined and arranged in PCB to realize control function in lift.图11-1 所示的是蒂森TMC板。
In figure 11-1 is shown Thyssen TMC board.图11-2所示的是OTIS MP3 IIB板。
In figure 11-2 is shown OTIS MPS IIB board.图11-1 蒂森TMC板Figure 11-1 Thyssen TMC board11-2 空气开关Air switch空气开关是电梯上常用的电源开关，它具有自动过流保护作用。
当电动机或控制电路过流时，空气开关会自动跳闸，以保护系统不受损害。
Being power switch frequently used in lift, air switch can protect lift against overcurrent. When overcuurent occurs on motor or control circuit, air switch will be automatically off to protect system against damage.图11-3 为电梯机房内的总电源开关In figure 11-1 is shown the main power supply switch in machine room.图11-4 为电梯控制柜总电源开关In figure 11-4 is shown main power supply switch in control cabinet.图11-5 为控制柜电源开关In figure 11-5 is shown power switch in control cabinet.图11-5 电梯控制柜电源开关Figure 11-5 Power supply switch in control cabinet11-3 行程开关Travel switch行程开关（见图11-6）主要作为限位开关，用于电梯运行的上、下行程控制。
巨力电梯电气原理图 中文
L3
56
五
线N
N
制
PE
PE
C
4
配置停电应急平层装置
ARD
A L1
R R1
B L2
S S1
C L3
T T1
N
JUP KKA-P01
202 KKA-P02
14a KKA-P03
04 KKA-P04
5
配置UPS电动 松闸时增加
KY
21
43
65
L1 L2 L3
KXX
相序保护器
11 14
04
14a
21 22
制动电阻参考以下电阻选型表配置，接线方式为并联接线：
单相动力电源：200V级包括200～240V。
6
7
ZD1 DBR-1N ZD2
(+) (-) PB
R
U
S
V
T
W
NICE3000 new
一体化控制器
MCTC-PG-E
J1
8
9
0
运行接触器
KK1
12
34
56
A
U
V
M1
W
B
21
22
31 KFX 32
注：有机房电梯采用同步无齿曳 引机时，增加封星接触器KFX，无 机房电梯时KK1采用自带封星的接 触器，取消接触器KFX!
单相动力电源：200V级包括200～240V。
6
7
ZD1 DBR-1N ZD2
(+) (-) PB
R
U
S
V
T
W
NICE3000 new
一体化控制器
MCTC-PG-E
关于电梯门回路检测原理及检验方法
关于电梯门回路检测原理及检验方法作者：***来源：《科技创新导报》2019年第13期摘; ;要：随着城市化建设越来越快，电梯已经成为人们出行以及工作的重要交通工具，在人们日常生产以及生活中扮演着非常重要的角色。
作为电梯重要组成部分，电梯门系统的检测与保养尤为重要。
此外，近些年由于电梯门系统工作失灵导致重大人员伤亡事件屡有发生，引起社会大众高度关注。
本文就电梯门系统工作原理及其检测方法进行探讨。
关键词：电梯; 门回路; 检测原理中图分类号：X941; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; 文献标识码：A; ; ; ; ; ; ; ; ; ; ; ; 文章编号：1674-098X（2019）05（a）-0080-02作为电梯最为主要的保护用户安全的重要防线之一，层门与轿门工作安全性与可靠性尤为重要。
而实际使用中由于电梯门锁故障以及其他原因导致乘客受伤、死亡等案例时有发生。
如若门锁发生短路，则会发生开门走梯情况，极有可能导致其中乘客受伤，酿成严重后果[1]。
维保人员在进行电梯检修时，应当熟练掌握电梯维保操作规范与相关内容，提高门回路系统检测力度，提升电梯整体安全性。
故本文就门回路检测功能进行探讨，并探讨相关有效检验方式。
1; 门回路系统原理分析实际进行门回路检测时应当确保以下几个方面内容，首先务必保证具有门回路检测功能，当轿厢位于开锁区间内，轿门打开且层门门锁有效开启时，对轿门关闭位置的电气安全设备进行检测、排查层门门锁锁紧位置的电气安全设备以及轿门监控信号的指示情况是否正确，上述一系列功能的检测可以有效避免电梯运行过程中的故障隐患[2]。
检测期间，务必完成轿门关闭门锁检测、层门锁紧门锁检测、轿门监控信号指示正确与否检测等多个方面内容。
具体操作流程如下，逐步对层门锁触点以及轿门锁触点进行检测，基于平层在平层电路输出短接门锁方式，实际每次进行打开操作时，主板均会发出一门锁代码，对门锁进行短接处理，随后层门和轿门触点监测点是否有电压通过对层门与轿门触点是否连接正确进行判断[3]。
电梯轿厢集成电路板
电梯轿厢集成电路板
电梯轿厢的集成电路板是电梯控制系统的重要组成部分，它负责控制电梯的运行和各种安全保护功能的实现。
集成电路板主要由微处理器、输入接口电路、输出接口电路、通讯电路等部分组成。
微处理器是整个控制系统的核心，它负责接收输入信号、处理数据、发出控制信号等任务，实现电梯的自动运行。
输入接口电路用于接收各种输入信号，如按钮信号、楼层信号等，并将它们转换成适合微处理器处理的格式。
输出接口电路用于将微处理器的控制信号转换成适合驱动电梯电机和其他设备的电压或电流信号。
通讯电路用于实现电梯控制器与电梯其他部分之间的数据交换，如与电梯门机控制板、电梯电机控制板等之间的通讯。
在电梯运行过程中，集成电路板会根据接收到的输入信号和程序控制信号，输出相应的控制信号，驱动电梯电机和其他设备工作。
同时，集成电路板还会不断检测电梯的运行状态和各种安全保护信号，一旦发现异常情况，会立即采取相应的保护措施，如停止电梯运行、打开安全门等，以确保乘客的安全。
总之，电梯轿厢的集成电路板是电梯控制系统的重要组成部分，它能够实现电梯的自动运行和各种安全保护功能，保障乘客的安全和舒适。
奥的斯OTIS3000电气原理图分析教程
奥的斯OTIS3000电气原理图分析教程文件来自互联网：浦江电梯有限公司：张海冰/整理qq:571847719前言：OTIS3000系列电梯分几种不同的控制柜形式，这里分析的是采用MCS220M类型控制柜的3100和3200型电梯电气原理图。
跟我们早前进行的TOEC-40相比，这部分的工作要艰难得多了，所以也请大家跟着我们，一起仔细的来进行学习和分析。
图纸布局简介：图纸布局英文翻译：Characteristics特征Item名称Value内容Optional features可选特征Level楼层Access访问FILE-NAME文件名DATE日期CHANGES改变CUSTOMER消费者LOCATION位置MICROPROCESSOR微处理器CONTROLLER控制DIAGRAM NO.图号MASTERPAGE页号PAGE页RESPONSIBLE总页数本部分图纸的分析将不会跟TOEC-40一样分区进行，而是按照页号来进行的，这点请大家注意，另外，由于奥的斯对产品一贯是不断改进中的，所以，大家会发现我们介绍的跟大家手头的不一样，这没有关系，因为里面改变的总是很小的部分。
另外，我们分析的图纸是按照随控制柜而来的原版德国图纸进行分析的，而我们平时得到我和我们网站发布的是引进以后的3000版本图纸，跟我使用的略有不同，但不同的地方也是图纸的布置有所不同，内容还是相同的，如果能够融会贯通以后，图纸的不同就没有什么了。
所以大家在学习的时候，一定要多看图纸，多自己进行分析和理解，根据手头的实际情况来分析和判断，不要拘泥于我的讲解。
要活学活用。
奥的斯OTIS3000电气原理图分析教程第一页：本页主要是图纸的标号，介绍，可选功能的情况，等图纸信息。
因为都是英文内容，这里主要就是给大家翻译这些名词。
Unit number合同号OrdernumberCar梯号Of a group ofStarting withRiserType类型Model型号Controller控制柜（MCS220M）Code代码，标准（EN81，欧洲标准）Operation操作方式（FCL，全集选）Drive驱动Motorpower电动机功率Machine曳引机型号Arrangement机房位置（above，上）Type驱动器类型（OVF，奥的斯可变频20装置）Rated load额定载重Nominal speed额定速度Supply电源Earthing接地标准（TN-S）Phases相数Voltage电压Frequency频率Doors门机Type类型Drive驱动器型号（DO2000）Voltage电压LockdutyLocksupplyReardoor后门Car operation panel轿箱操纵盘CountFixture rowsFixtureAlarm and light警报和灯Alarm type警报类型Car light轿箱灯Brake and blower抱闸和风扇Braketype抱闸类型（抱闸电压类型，DC直流）Brakevolt抱闸电压Brakecurrent抱闸电流Fanvolt风扇电压Fancurrent nom风扇额定电流Optional features功能选择ADO advanced door opening提前开门功能ALM alarm for mechanics机械警铃ANS-C anti nuisance car call protection防捣乱轿箱呼叫保护ARD-1automatic car return to lobby自动轿箱返回楼层BFS oil buffer switch油压缓冲器开关BTS-2broken tape switch断带开关CBM mechanical car button机械轿箱按钮CCBL car call to bottom landing轿箱呼叫到底层CCHI1code China中国编码CCTL car call to top landing轿箱呼叫到顶层CDI-1car direction indicator（inc.CUDL/CDDL）轿箱方向指示CHCS cut off hall call switch大厅呼叫切断开关CHT-4separate car and hall call door times独立的大厅和轿箱呼叫门时间CPI-7car position indicator（16-segment）轿箱位置指示器（16段位）CPR car parking recognition（norm.park.oper.）CTTL car tell tale lights轿箱呼叫登记灯DCB-1door close button关门按钮DTG-2digital encoder数码编码器DTP door time protection门时间保护DXT-1extra door time额外的门时间DZI door zone indicator门区指示器EDP110V electronic door protection电子门保护装置EEC top of car emergency exit轿顶紧急出口EFO-1emergency firemen operation紧急消防操作EFS-2emergency fireman service（manual）紧急消防服务（手动）EPFL1extended power supply for link（30VDC）ERO-2electrical recall operation for BS7255ESS-1emergency stop switch紧急停止开关FAN-1car fan operated by COP switch轿箱操纵盘内轿箱风扇开关FLS-17/8LS for EN81应用于欧洲EN81标准的7LS和8LSGTC governor tension buttonHBM mechanical hall button机械大厅按钮HOOC1hours of operation（running）counter运行记数器HPI-7hall position indicator（16-segment）大厅位置指示器（16段位）HTTL hall tell tale lights大厅呼梯登记灯ISC-1independent service type1独立服务类型1J reverse phase relay反相继电器LIH-1light in hoistway w/o impulsrelaisLNS-C load wheighing bypassNDG nudging轻推OLD-C overload device超载装置OS-1overspeed switch（governor）超速开关PES-1pit emergency stop switch底坑急停开关PKS-1parking switch驻停开关PRS-2position reference system位置参考系统REM-P remoted elv.Monitor.Syst.Prepared远程电梯监控系统RLEV1releveling operationSI sound isolation声音隔离SK main service disconnect主服务分离SKL-1light service disconnect switch主服务分离开关指示灯SMOD1system modernization EN81SOS safety operation switch安全操作开关TCIB1inspection control button检修控制按钮TCL top of car light轿顶灯THB thermo contactTRIC1trip counter trip counter第二页：本页开始就是正式的原理图讲解了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
KCD-70X主板主要的芯片由一片主控CPU(CC：AM386)四片RAM(SOPRAM：TC55257/32K×8=256K)两片FLASH闪存(TSOP：MBM29F400BA/256K×16=4M)一片双ROM(M88421)，一片由三菱公司专门开发的专用大规模集成电路(AML：UPD97223GN)，一片专用的串行通信处理大规模集成电路(CL：UPD96136GD)及大量的数字集成电路(如：HC245，HC244，HC240~等)及阻容原件等主成。
下面我将配合图纸对各个部分的IC及电路进行详细的讲解。
一主控CPU及各总线; 1：其实我们可以这样来理解电梯主板，实际上就是一台专用的电脑(计算机)它也有自己的CPU(型号：AM386)它是主板的大脑，用来对电梯的各种状态进行运算及处理，在通过总线把处理结果传输到专用芯片AML(UPD97223GN)的输出口及变频部分来执行指令。
主控CPU与各部分电路的连接主要是通过数据总线(CDBUS，CD0~CD15和BCDBUS，p; BCD0~BCD15)地址总线(CABUS：CA1~CA19)控制总线(CCNT)这几条总线来连接的。
电梯大部分的数据多是通过BCDBUS这条数据总线在控制总线的控制协调下分时交替传输的。
在图纸中可以看到很多总线，特别是以CDBUS结尾的数据总线如BCDBUS，ZCDBUS，FCDBUS 等它们多是从CDBUS数据总线中通过一片或两片双向数据收发器ABT245F扩展出来的。
CD是16位I/O 高速总线通过IC4E，IC5E(ABT245F)在控制总线(CCNTBUS)中的DENL(BCDBUS总线使能控制端)来控制BCD与CD总线的连接和断开，DENL为L(低电平)时连接两条总线，另一条线是WHRL它是用来控制BCD和CD总线之间数据的流动方向。
印板上的大部分数据多是通过BCD总线来传输的。
BCD总线之后(通过IC12G/ABT245)再次扩展出消防接口板用的ZCD数据总线和(通过IC4K，IC4J)外部FLASH读写数据总线FCDBUS。
CA总线(CA1~CA10通过IC7AS，IC5AS)扩展的Z开头的ZCA地址总线和外部FLASH用的地址总线FCABUS。
这些总线通过其英文简写的第一个字母如B，Z，F等来区分。
; 2：在对这部分电路印板进行检修时要注意由于很多IC是通过这些总线并在一起的，所以一旦连接在总线上的IC故障引起总线异常，就会引起整个系统的瘫痪，例如数码管显示888的故障等)。
; 1：主板上的四片TC55257组成两组16位容量为256K 的RAM。
两组分别接在CDBUS和BCDBUS总线上，它相当于电脑中的内存条，作用是用来存放一些电梯运行过程中的一些实时数据及状态标志等。
所以我们用电脑通过专用工具(MC卡)或者维修计算机对印板上RAM的数据状态进行查询访问就可以了解电梯所处的各种工作及故障状态等等。
我们查看的故障码实际上也是存在RAM中的某个地址里，所以电梯一断电或者复位会使RAM中的数据丢失和恢复初始状态，这就是为什么拉电后看不到故障码和一些情况下死机后拉电就能恢复运行的原因。
; 图中的两片FLASH闪存(MBM29F400BA)它们也是通过数据总线地址总线控制总线(CABUS，BCDBUS，CCNTBUS)与CPU相连接，它的主要作用我们可以形象的把它比做电脑中的“硬盘”，用来存放电梯的操作系统(CC，相当于电脑的温98，XP等)还有一些重要的数据如电梯变频系统所须的驱动参数表格(DR)电梯的吨位，速度，楼层信息，半载，空载及各种功能(如消防，到站钟，联控，防捣乱等等)的开通关闭配置等重要数据信息的存储。
所以我们通常所讲的改电梯程序及程序版本的升级事实上就是对这两片FLASH 闪存内的数据进行相应的更新或对其内部某段地址的数据内容进行相应的改变，以达到我们所期待的要求。
;
三，这里还有一片双ROM(M88421)它由两片ROM组成，其中一片通过BCD，CA总线与主控CPU 相连，它的作用相当于我们电脑中主板的BOISS，它存储的是主板工作所必须的基础程序内容。
另外一片为串行处理专用大规模集成电路CL(UPD96136GD)的ROM。
;
四，AML芯片UPD97223GN; 它是三菱开发的专用大规模集成电路，它功能有：; 1，通过MCALBUS 总线与维修计算机或MC卡或远程监控板相连。
起到维修计算机和CPU和内存(RAM)的桥接转换作用。
GPS-III程序的升级更改也是通过该芯片的MCALBUS总线完成的。
; 2，通过LDATBUS总线(LDAT0~LDAT7)和LSCN0，LSCN1，LSCN2三条显示扫描线主成的显示接口(TR01/TD62783是数码管及LED指示灯驱动)来驱动三个七段数码管的显示和DZ，41DG，CWDT，MWDT，SWDT，60几个LED 指示灯的亮灭来对电梯的状态进行显示。
; 3，MDBUS总线和MA0，MA1，MA2组成电梯监控接口(通过PIE插件输出)。
; 4，一些开关量的输入(DZUL，DZDL，RLUL，RLDL等。
注：图纸中一些英文简写如，上述的DZUL，DZDL，RLUL，RLDL，还有FWH，FVH，FUH，60L，DLL，ULL，1USDL，1DSDL，DSRL，USRL等等的最后面一个字母H或L代表这个信号开关量是高电平还是底电平有效，简写开头的DZD，DZU，DL，UL等是我们熟悉的我就不做解释了。
)还有一些控制制信号(D21L，D22L，D22RL，D21RL松闸信号，5#吸合信号等等)的输出。
; 5，在芯片内部对CPU通过BCDBUS传输过来的控制指令及数据进行处理和运算再通过107~119等引脚组成的变频控制总线(GDSUP，GDSDN~等组成的GDBUS)来控制变频驱动板及后级来控制电梯的运转。
;
五，CL芯片UPD96136GD; 它是一片专用的多路串行信号处理芯片，它主要负责电梯内外呼串行信号及并联梯时光纤串口的数据传送。
它损坏或不正常时会引起EC，EB和不能联控的故障。
该部分的故障主要出在层站串行和轿厢串行通信的隔离驱动电路部分。
);。
