项目一绘制A3标准图纸幅面资料
229-实验 实训 实习-绘制A3幅面图纸的图框及标题栏和建筑门窗表
图纸图标题栏门教学笔记绘A3幅面的框、及窗表的制图纸图标题栏门绘A3幅面的框及和窗表习务制一、学任名称：图楼二、教学地点 文信息机房习三、学所需材料图教1、建筑制材图习题2、建筑制集务四、交代工作任背景首先要了解建筑制一准中框、幅的要求，本身的大小格幅，图统标对图图图纸规称为图图图纸绘图围边线实线绘张图纸应查标题栏关框是上所供范的，均用粗制；拿到一先看中相进识读图纸门总说现信息后再行上的信息；窗表一般在明中出，反映出一幢建筑物所有的门数楼层窗信息，包括尺寸、量、分布的和材料等信息。
习务书五、学任五、和步明：时间骤说六、技能表训练检测学自表习测完成任自表（适于生完成每任后）学习务测应学项学习务填写实训检测教学表训练检测技能表学实训务填写（适用于生每次任完成后）实训务称1．任名＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿实训务骤时间2．任步 所用 完成效果a. ＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿b. ＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿c. ＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿实训优3．作品 ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ 秀 □良好 □合格 □不合格 □观学习况4．摩他人情 是□ 否□个简洁过实训学经验教训5．心得（实训学习用几十字明了地表示自己通到地和得到的）过七、具体程概1、述图纸规回建筑制一准中的容，引入本的目。
顾图统标内节课实训标A3的幅面格：边5mm。
420*297mm，框左边侧25mm，其他三均2、上机演示绘图图（1）制幅和框绘图命令：图1）形界限设图图置形界限，格式—形界限2）图层layer图层颜线线线宽0.6mm；图层1，个图层别0，色：白色，型：直，：建立三，分是颜蓝线线线宽认。
颜红线线线宽0.3mm；图层2，色：色，型：直，：默色：色，型：直，：2）直线line图纸线420*297在图层1下，制绘A3幅面：3）偏移 offset边5mm。
autocad2012创建A3大小图样模板
创建A3图样模板操作步骤1)设置单位、字体和图层执行【格式】/【单位】菜单命令或在命令行中执行units，弹出【图形单位】对话框，进行单位设置，如图1。
图1【图形单位】对话框执行【格式】/【字体】菜单命令或在命令行中执行style，弹出【文字样式】对话框，如图2所示进行设置图2【文字样式】对话框执行【格式】/【图层】菜单命令或在命令行中执行layer命令，弹出【图层特性设置】对话框，在这里进行图层特性的设置。
按表1要求设置表1 图层的设置图层线型线宽颜色（参考）用途粗实线Continuous d 白色/黑色轮廓线细实线Continuous d/2 浅蓝色螺纹、过渡线等点划线Center d/2 红色中心线，轴心等虚线Hidden d/2 深蓝色不可见的轮廓线文字Continuous d/2 白色/黑色注释、标题栏等尺寸标注Continuous d/2 绿色尺寸标注剖面线Continuous d/2 紫色剖面线2) 设置尺寸标注执行【格式】/【标注样式】菜单命令或在命令行中输入dimstyle，弹出【标注样式管理器】对话框，进行标注样式设置。
3) 绘制图框和标题栏（1）通过矩形命令（rectang）绘制A3横版的图框，如图所示。
图3 绘制图框（2）按尺寸绘制标题栏，并标注文字（3）定义标题栏块设计人员在绘图的过程中，经常使用标题栏，所以有必要将标题栏制作成块以方便每次的使用。
在制作标题栏的时候要注意将标题栏中可变的部分，如单位名称、图样名称等文字定义成属性，然后连同其他部分做成块以提高绘图效率。
对于固定的部分可以采用步骤2中的填写方法进行填写他，这里主要讲的是需要定义为属性部分的文字的创建，见表5-3表5-3 标题栏属性（部分）属性标记属性提示默认值材料标记请输入材料标记无单位名称请输入单位名称无图样名称请输入图样名称无图样代号请输入图样代号无重量请输入重量无比例请输入比例无（4）建立块执行【绘图】/【块】/【创建】菜单命令，即执行block命令，打开【块定义】对话框，将整个图框设置成名字为“标题栏”的块。
施工图出图规范
施工图出图规范一.基本要求1.每张图纸须编制图名、图号、比例、时间、项目名称。
2.所有项目图纸都要配备图纸目录，卷、册分明。
3.图纸图层层次分明。
请不要直接在特性工具栏里直接修改线型宽度、颜色、比例。
（推荐采用图层统一管理和打印笔刷颜色分类管理，便于出图打印。
请注意出图打印的线型比例因子。
）4.文字高度要规范。
图框与标题栏的比例需一致。
二.图纸幅面1.图纸图幅采用A0、A1、A2、A3四种标准，以A2纸为主。
2.图纸种类图纸宽度（mm）图纸高度(mm) 长边加长尺寸(mm)A0 1189×840 1486 1635 1783 1932A1 841×594 1051 1261 1471 1682A2 594×420 743 891 1041 1189A3 420×297 630 841 1051 1261A4 297×210 主要用于目录、变更、修改等。
三.图纸常用比例1. 常用比例常用比例 1:1、1:2、1:5、1:10、1:20、1:50、1:100、1:200、1:500、1:1000 可用比例 1:3、1:15、1:25、1:30、1:150、1:250、1:300、1:1500平面图、立面图 1：100、 1：150、 1：200、 1：300剖面图 1：50、1：100、 1：150、 1：200放大图 1：2、1：5、1：10、 1：20、 1：25、 1：30、 1：50配件图、构造详图 1：1、 1：2、 1：5、 1：10、 1：15、 1：20、 1：25、1：30、 1：50放大的比例（与实物相同1：1） 2:1、 2.5:1、 4:1、 5:1 、(10×n):1缩小的比例（与实物相同1：1） 1:1.5、1：2、1：2.5、1：3、1：4、1：5、1：10n不按比例图推荐采用1：1（如：工艺流程图、电控系统图）四、线型1.粗线推荐采用0.5mm中线、细线宽度推荐采用0.20mm、0.15mm标注线、点划线、虚线、细实线推荐采用0.15mm注：施工图出图不宜采用0.09mm线型。
A0,A1,A2,A3,A4,制图标准规定图纸幅面和格式
制图标准规定图纸幅面和格式国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。
它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。
这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。
绘制技术图样时，应优先采用这五种规定的基本幅面。
必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。
CAD字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。
GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。

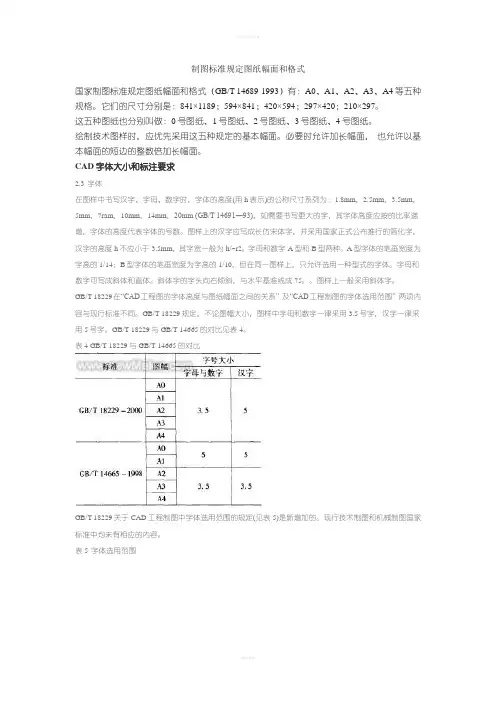

A0,A1,A2,A3,A4,制图标准规定图纸幅面和格式[1]
