常用管道公称直径和外径对照表

•常用管道公称直径和外径对照•公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

指标准化以后的标准直径，以DN表示，单位mm，例如内径1200mm的容器的公称直径标记为DN1200。

它主要分为三方面：1. 压力容器的公称直径用钢板卷焊制成的筒体，其公称直径指的是内径。

现行标准中规定的公称直径系列如表4-4所示。

若容器直径较小，筒体可直接采用无缝钢管制作。

此时，公称直径指钢管外径。

封头的公称直径与筒体一致。

2.管子的公称直径一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。

化工厂用来输送水、煤气、空气、油以及取暖用蒸汽等一般压力的流体，管道往往采用电焊钢管，称有缝管。

有缝管按厚度可分为薄壁钢管、普通钢管和加厚钢管。

常用公称直径和几分管对照表

常用公称直径和几分管对照表一、吋是公称直径的英制叫法换算成毫米也只能是公称直径的米制叫法，不能对应外径，因为同一公称直径的管子还有大小口径之分二、在管道的规格上没有绝对的换算公式，对于小于100只能以1吋=25 来模糊计算，取其相近的数，对于大于100的管子用1吋=25可以完全匹配计算。

常用的如下：公称直径DN6 对应的俗称 1分公称直径DN8 对应的俗称 2分公称直径DN10 对应的俗称 3分公称直径DN15 对应的俗称 4分公称直径DN20 对应的俗称 6分公称直径DN25 对应的俗称 1吋公称直径DN32 对应的俗称 1吋2分公称直径DN40 对应的俗称 1吋半公称直径DN50 对应的俗称 2吋公称直径DN65 对应的俗称 2吋半公称直径DN80 对应的俗称 3吋公称直径DN100 对应的俗称 4吋公称直径DN125 对应的俗称 5吋公称直径DN150 对应的俗称 6吋公称直径DN200 对应的俗称 8吋公称直径DN250 对应的俗称 10吋公称直径DN300 对应的俗称 12吋公称直径DN350 对应的俗称 14吋公称直径DN400 对应的俗称 16吋公称直径DN450 对应的俗称 18吋公称直径DN500 对应的俗称 20吋公称直径DN600 对应的俗称 24吋1 英寸=25.4毫米 =8英分1/2 是四分(4英分) DN15 ＝1.27cm 3/4 是六分(6英分) DN20 ＝1.905cmDe、DN、D、d、Φ的含义1、DN（Nominal Diameter）意思是管道的公称直径，是外径与内径的平均值。

DN的值=De的值-0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。

2、De（External Diameter）意思是管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。

钢管公称直径与钢管实际外径的对照表

钢管公称直径与钢管实际外径的对照表1英寸=25.4毫米=8英分1/2是四分4英分DN153/4是六分6英分DN202分管DN84分管DN156分管DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-2001关于DN与De的区别：1、DN是指管道的公称直径;注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管;它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80很多地方也标为DN75；四寸管：4英寸：DN100；De主要是指管道外径;一般采用De标注的;均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材..拿镀锌焊接钢管为例;用DN、De两种标注方法如下：DN20De25X2.5mmDN25De32X3mmDN32De40X4mmDN40De50X4mm等等............我们习惯于使用DN来标注焊接钢管;在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关;实际施工过程中我们简略称呼的20、25、32等管道均是指De;而不是指DN;这里相差一个规格呢..不搞清楚很容易在采购、施工过程中造成损失..两种管道材料的连接方式不外乎：丝扣连接及法兰连接..其他连接方式就用得很少了..镀锌钢管、PPR管均能采用以上两种连接;只是小于50的管道用丝扣较方便;大于50的用法兰比较可靠..注意：如果是两种不同材质的金属管道相连;要考虑是否会产生原电池反应;否则会加速活跃金属材料管道的腐蚀速度;最好要用法兰连接;并用橡胶垫片类的绝缘材质将两种金属分隔开;包括螺栓都要用垫片分隔;避免接触工程管径对照表常用压力管道标准压力管道标准压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm;DN20-ф27mmDN25-ф34mm;DN32-ф42mmDN40-ф48mm;DN50-ф60mmDN65-ф7673mm;DN80-ф89mmDN100-ф114mm;DN125-ф140mmDN150-ф168mm;DN200-ф219mmDN250-ф273mm;DN300-ф324mmDN350-ф360mm;DN400-ф406mmDN450-ф457mm;DN500-ф508mmDN600-ф610m m;小外径系列DN15-ф18mm;DN20-ф25mmDN25-ф32mm;DN32-ф38mmDN40-ф45mm;DN50-ф57mmDN65-ф73mm;DN80-ф89mmDN100-ф108mm;DN125-ф133mmDN150-ф159mm;DN200-ф219mmDN250-ф273mm;DN300-ф325mmDN350-ф377mm;管道外径与公称直径的关系一般来说;管子的直径可分为外径、内径、公称直径..管材为无缝钢管的管子的外径用字母D来表示;其后附加外直径的尺寸和壁厚;例如外径为108的无缝钢管;壁厚为5MM;用D108*5表示;塑料管也用外径表示;如De63;其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示;在设计图纸中一般采用公称直径来表示;公称直径是为了设计制造和维修的方便人为地规定的一种标准;也较公称通径;是管子或者管件的规格名称..管子的公称直径和其内径、外径都不相等;例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种;108为管子的外径;5表示管子的壁厚;因此;该钢管的内径为108*5-5＝98MM;但是它不完全等于钢管外径减两倍壁厚之差;也可以说;公称直径是接近于内径;但是又不等于内径的一种管子直径的规格名称;在设计图纸中所以要用公称直径;目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸;公称直径采用符号DN表示;如果在设计图纸中采用外径表示;也应该作出管道规格对照表;表明某种管道的。

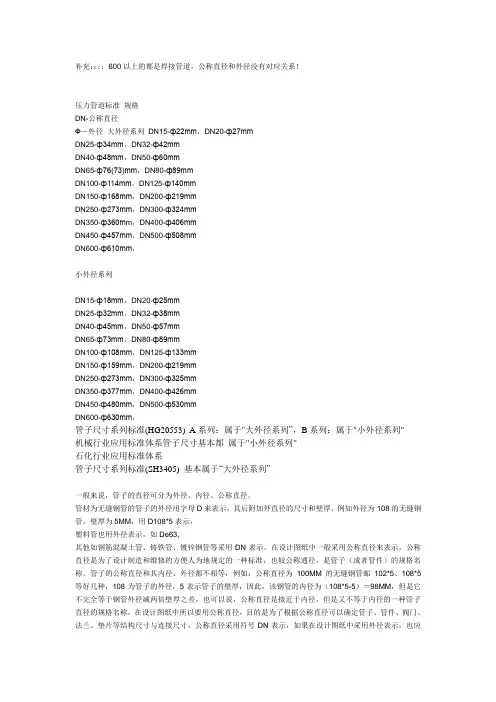

公称直径与钢管实际外径的对照表[1]

补充：：：：600以上的都是焊接管道，公称直径和外径没有对应关系！压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360m m，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm，管子尺寸系列标准(HG20553) A系列：属于"大外径系列”，B系列：属于"小外径系列"机械行业应用标准体系管子尺寸基本都属于"小外径系列"石化行业应用标准体系管子尺寸系列标准(SH3405) 基本属于“大外径系列”一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

公称直径与钢管实际外径的对照表

补充：：：：600以上的都是焊接管道，公称直径和外径没有对应关系！压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm，管子尺寸系列标准(HG20553) A系列：属于"大外径系列”，B系列：属于"小外径系列"机械行业应用标准体系管子尺寸基本都属于"小外径系列"石化行业应用标准体系管子尺寸系列标准(SH3405) 基本属于“大外径系列”一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

钢管公称直径对比表

98
114 140 165 216 267 318
114.0114105..09116452..03211667..06226178..08321780..01321.3
118 144 170 222 274 326
378
429
480
532
635
3
4
6
80
100
150
36
42
48
900
1000
1200
STANDARD 21.7
27.2/28.5 34
42.7 48.6 60.6 76.3 89.1 101.6 114.3 139.8 165.2 216.3 267.4 318.5 355.6 406.4 457.2 508 558.8 609.6 660.4 711.2
国际管道尺寸对照表
METRIC
50
2寸
60
50
3.5/4.5
57
70
2.5寸
75.5
70
3.75/4.5
76
80388.5源自804/4.7589
100
4
114
106
4/5.0
108
125
5
140
131
5/5.5
133
150
6
165
156
5/5.5
159
200
8
219
207
6
219
DN15（4分管）、DN20 （6分管）、DN25（1 寸管）、 DN32（1寸2 管）、DN40 （1寸半管）、DN50 （2寸管）、DN65（2 寸半管）、 DN80（3寸管）、 DN100（4寸管）、 DN125（5寸管）、 DN150（6寸管）、 DN200（8寸管二）、、把1英寸分成8等分: 1/8 1/4

常用管道公称直径和外径对照表

•常用管道公称直径和外径对照•公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

指标准化以后的标准直径，以DN表示，单位mm，例如内径1200mm的容器的公称直径标记为DN1200。

它主要分为三方面：1. 压力容器的公称直径用钢板卷焊制成的筒体，其公称直径指的是内径。

现行标准中规定的公称直径系列如表4-4所示。

若容器直径较小，筒体可直接采用无缝钢管制作。

此时，公称直径指钢管外径。

封头的公称直径与筒体一致。

2.管子的公称直径一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。

化工厂用来输送水、煤气、空气、油以及取暖用蒸汽等一般压力的流体，管道往往采用电焊钢管，称有缝管。

有缝管按厚度可分为薄壁钢管、普通钢管和加厚钢管。

公称管子尺寸和公称直径对照表教学教材

公称管子尺寸和公称直径对照表
英寸是长度单位。

1 英寸= 2.539999918 厘米(公分)。

英寸或[吋]是使用于联合王国(UK，即英国(英联邦)的长度单位。

美国等国家也使用它。

在台湾与香港，“英寸”通常写作“吋”。

英寸的常用简写为[in]或["]“吋”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“浬”念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。

一、尺寸：
二、D N15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、
DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

三、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"
如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。

DN15的水管就是英制1/2"的水管，也是以前的4分水管。

如DN20的水管就是英制3/4"的水管，也是以前的6分水管。

常用管道公称直径和外径对照表

•常用管道公称直径和外径对照•公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

指标准化以后的标准直径，以DN表示，单位mm，例如内径1200mm的容器的公称直径标记为DN1200。

它主要分为三方面：1. 压力容器的公称直径用钢板卷焊制成的筒体，其公称直径指的是内径。

现行标准中规定的公称直径系列如表4-4所示。

若容器直径较小，筒体可直接采用无缝钢管制作。

此时，公称直径指钢管外径。

封头的公称直径与筒体一致。

2.管子的公称直径一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。

化工厂用来输送水、煤气、空气、油以及取暖用蒸汽等一般压力的流体，管道往往采用电焊钢管，称有缝管。

有缝管按厚度可分为薄壁钢管、普通钢管和加厚钢管。

公称管子尺寸和公称直径对照表

英寸是长度单位。

1 英寸= 厘米(公分)。

英寸或[寸]是使用于联合王国(UK，即英国(英联邦)的长度单位。

美国等国家也使用它。

在台湾与香港，“英寸”通常写作“寸”。

英寸的常用简写为[in]或["]“寸”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“里”念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。

一、尺寸：
二、D N15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、
DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

三、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"
如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。

DN15的水管就是英制1/2"的水管，也是以前的4分水管。

?
如DN20的水管就是英制3/4"的水管，也是以前的6分水管
外径与DN，NB的关系如下：。

钢管公称直径与钢管实际外径的对照表

钢管公称直径与钢管实际外径的对照表1 英寸=25.4毫米 =8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′DN251.2′DN321.5′DN402′DN502.5′DN653′DN804′DN1005′DN1256′DN1508′DN20010′DN25012′DN300GB/T50106-2001关于DN与De的区别：1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm等等。

我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。

不搞清楚很容易在采购、施工过程中造成损失。

两种管道材料的连接方式不外乎：丝扣连接及法兰连接。

其他连接方式就用得很少了。

镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。

注意：如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触工程管径对照表（常用）压力管道标准压力管道标准压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，管道外径与公称直径的关系一般来说，管子的直径可分为外径、内径、公称直径。

钢管公称直径对照表

一般来说,管子的直径可分为外径,内径,公称直径.1.无缝钢管外径用字母D来表示,其后附加外直径尺寸和壁厚.例如外径为108mm的无缝钢管,壁厚为5mm,用D108*5表示.2.镀锌钢管采用DN表示.3.在设计图纸中所以要用公称直径,目的是为了根据公称直径可以确定管子,管件,阀门,法兰,垫片等结构尺寸,公称尺寸用DN表示,如果在设计图纸中采用外径表示,也应该作出管道规格对照表,表明某种管道的公称直径,壁厚.世界各国应用的标准体系虽然多,大体可分成两大类,即大外径系列和小外径系列. 大外径系列:(DN---公称直径.￠---外径)DN15---￠22mm.DN20---￠27mm.DN25---￠34mm.DN32---￠42mm.DN40---￠48mm.DN50---￠60mm.DN65---￠76(73)mm.DN80---￠89mm.DN100---￠114mm.DN125---￠140mm.DN150---￠168mm.DN200---￠219mm.DN250---￠273mm.DN300---￠324mm.DN350---￠360mm.DN400---￠406mm.DN450---￠457mm.DN500---￠508mm.DN600---￠610mm.➢小外径系列:DN15---￠18mm.DN20---￠25mm.DN25---￠32mm.DN32---￠38mm.DN40---￠45mm.DN50---￠57mm.DN65---￠73mm.DN80---￠89mm.DN100---￠108mm.DN125---￠133mm.DN150---￠159mm.DN200---￠219mm.DN250---￠273mm.DN300---￠325mm.DN350---￠377mm.DN400---￠426mm.DN450---￠480mm.DN500---￠530mm.DN600---￠630mm.一般标准钢管都可从材料表中查得每米重量.要是非标准钢管可通过量得实际尺寸来计算其重量.重量=(外径-壁厚)*壁厚*π*长度*7.85重量单位---吨.其于单位---米.钢管公称直径（英寸与毫米对照表1）钢管公称直径（英寸与毫米对照表2）。

管道公称直径(寸与mm的关系)

很多图纸管道尺寸给的是寸为单位，那么与毫米怎么换算呢？请看下表压力管道标准规格DN-公称直径Ф－外径大外径系列4分DN15—ф22mm,6分DN20—ф27mm1寸DN25—ф34mm，1寸2 DN32-ф42mm1寸5 DN40-ф48mm，2寸DN50—ф60mm2。

5寸DN65-ф76(73）mm，3寸DN80—ф89mm4寸DN100-ф114mm，5寸DN125-ф140mm6寸DN150—ф168mm，8寸DN200-ф219mm12寸DN250—ф273mm，14寸DN300—ф324mm16寸DN350-ф360mm，20寸DN400-ф406mm22寸DN450-ф457mm，24寸DN500-ф508mm31寸 DN600-ф610mm,小外径系列4 分DN15—ф18mm，6分DN20—ф25mm1寸DN25—ф32mm，1.2寸DN32-ф38mm1.5寸DN40—ф45mm，2寸DN50-ф57mm2.5寸DN65—ф73mm,3寸DN80-ф89mm4寸 DN100-ф108mm,5寸DN125—ф133mm6寸DN150-ф159mm，8寸DN200—ф219mm12寸DN250-ф273mm，14寸DN300-ф324mm16寸DN350-ф360mm，20寸DN400-ф406mm22寸DN450—ф457mm，24寸DN500-ф508mm31寸 DN600-ф610mm，一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母 D 来表示，其后附加外直径的尺寸和壁厚, 例如外径为 108 的无缝钢管，壁厚为5MM，用 D108＊5 表示，塑料管也用外径表示,如 De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用 DN 表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件)的规格名称. 管子的公称直径和其内径、外径都不相等，例如：公称直径为 100MM 的无缝钢管邮102*5、 108＊5 等好几种，为管子的外径，表示管子的壁厚, 108 5 因此，该钢管的内径为 (108*5—5）＝98MM,但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号 DN 表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径,壁厚。

各种管材英制及国标公称直径与外径对照表

各种管材英制及国标公称直径与外径对照表
DN|英寸｜公称外径之间的关系见下表:
公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系.公称通径用字母“DN"后面紧跟一个数字标志。

公称通径(nominal diameter)，又称平均外径(mean outside diameter）。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

DN是公称通径,公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。

其公称直径不是外径,也不是内径，而是近似普通钢管内径的一个名义尺寸。

每一公称直径，对应一个外径,其内径数值随厚度不同而不同。

公称直径可用公制mm表示,也可用英制in表示。

管路附件也用公称直径表示，。

钢管公称直径对照表

一般来说，管子的直径可分为外径,内径,公称直径。

1.无缝钢管外径用字母D来表示,其后附加外直径尺寸和壁厚.例如外径为108mm的无缝钢管，壁厚为5mm,用D108*5表示.2.镀锌钢管采用DN表示。

3.在设计图纸中所以要用公称直径,目的是为了根据公称直径可以确定管子，管件,阀门，法兰,垫片等结构尺寸，公称尺寸用DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

世界各国应用的标准体系虽然多,大体可分成两大类,即大外径系列和小外径系列。

大外径系列：(DN-——公称直径.￠—-—外径)DN15——-￠22mm.DN20-——￠27mm.DN25-—-￠34mm。

DN32---￠42mm。

DN40——-￠48mm.DN50-—-￠60mm.DN65———￠76（73）mm.DN80---￠89mm。

DN100-——￠114mm。

DN125-——￠140mm.DN150--—￠168mm.DN200-—-￠219mm.DN250-——￠273mm.DN300—-—￠324mm。

DN350-——￠360mm。

DN400—-—￠406mm。

DN450-——￠457mm.DN500--—￠508mm.DN600——-￠610mm.➢小外径系列：DN15———￠18mm.DN20-——￠25mm。

DN25---￠32mm.DN32-—-￠38mm.DN40—--￠45mm。

DN50—--￠57mm.DN65-—-￠73mm.DN80-—-￠89mm.DN100—-—￠108mm.DN125—--￠133mm。

DN150——-￠159mm.DN200-——￠219mm.DN250-—-￠273mm。

DN300—-—￠325mm。

DN350—-—￠377mm。

DN400---￠426mm.DN450—-—￠480mm.DN500——-￠530mm。

DN600-——￠630mm。
