光电传感器的分类 传感器如何操作
光电传感器的分类传感器如何操作光电传感器是接受光电元件作为检测元件的传感器。
它首先把被测量的变化转换成光信号的变化，然后借助光电元件进一步将光信号转换成电信号。
光电传感器的分类光电传感器是接受光电元件作为检测元件的传感器。
它首先把被测量的变化转换成光信号的变化，然后借助光电元件进一步将光信号转换成电信号。
光电传感器的分类1）漫反射型：一般型或能量型（—8），聚焦式（—8—H），带背景抑制功能型（—8—H）光电传感器，带背景分析功能型（—8—HW）2）反射板型：一般型（—6），带偏振滤波功能型（—54, —55），带透亮体检测功能型（—54—G），带前景抑制功能型（—54—V）3）对射型4）槽型5）光纤传感器：塑料光纤型，玻璃光纤型6）色标传感器，颜色传感器，荧光传感器7）光通讯8）激光测距：三角反射原理型，相位差原理型，时间差原理型9）光栅10）防爆/隔爆型2. 安全光电传感1）安全对射光电2）安全光栅3）安全光幕4）安全掌控器3. 门控光电传感器1）雷达传感器：区域检测型2）自动式传感器：单光束型，多光束型，区域检测型3）被动式传感器：区域检测型4）电梯光幕5）通用光电：槽形，对射型等①检测距离长假如在对射型中保留10m以上的检测距离等，便能实现其他检测手段（磁性、超声波等）无法离检测。
②对检测物体的限制少由于以检测物体引起的遮光和反射为检测原理，所以不象接近传感器等将检测物体限定在金属，它可对玻璃.塑料.木材.液体等几乎全部物体进行检测。
③响应时间短光本身为高速，并且传感器的电路都由电子零件构成，所以不包含机械性工作时间，响应时间特别短。
④辨别率高能通过高级设计技术使投光光束集中在小光点，或通过构成特别的受光光学系统，来实现高辨别率。
也可进行微小物体的检测和高精度的位置检测。
⑤可实现非接触的检测可以无须机械性地接触检测物体实现检测，因此不会对检测物体和传感器造成损伤。
因此，传感器能长期使用。

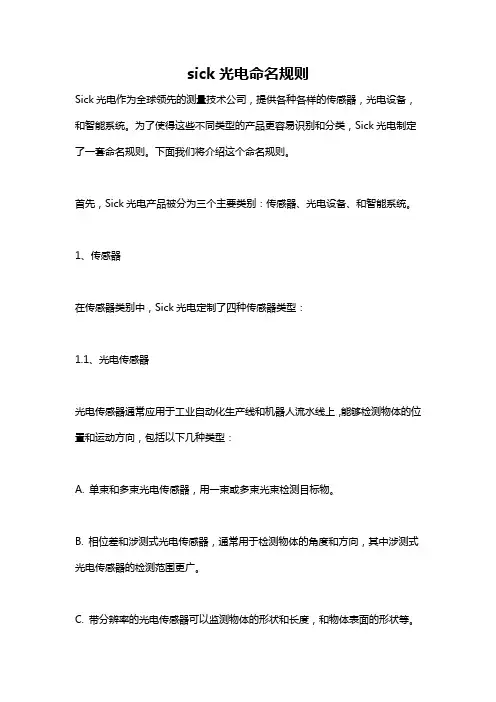

sick光电命名规则
sick光电命名规则Sick光电作为全球领先的测量技术公司，提供各种各样的传感器，光电设备，和智能系统。
为了使得这些不同类型的产品更容易识别和分类，Sick光电制定了一套命名规则。
下面我们将介绍这个命名规则。
首先，Sick光电产品被分为三个主要类别：传感器、光电设备、和智能系统。
1、传感器在传感器类别中，Sick光电定制了四种传感器类型：1.1、光电传感器光电传感器通常应用于工业自动化生产线和机器人流水线上，能够检测物体的位置和运动方向，包括以下几种类型：A. 单束和多束光电传感器，用一束或多束光束检测目标物。
B. 相位差和涉测式光电传感器，通常用于检测物体的角度和方向，其中涉测式光电传感器的检测范围更广。
C. 带分辨率的光电传感器可以监测物体的形状和长度，和物体表面的形状等。
1.2、激光传感器激光传感器是利用激光束来进行定位和测量的一种传感器。
主要应用于自动化仓储和物流、移动机器人和自动驾驶领域。
Sick光电的激光传感器都是可旋转的，具有较大的测量范围和高分辨率。
1.3、超声波传感器超声波传感器主要用于测量和检测远距离物体的位置、距离和速度。
在自动化生产线和仓储管理中应用广泛。
Sick光电的超声波传感器具有高度灵活性，适用于不同的应用场景。
1.4、压力传感器Sick光电的压力传感器可以测量静态和动态压力。
主要应用于工业流体流量和气流流量控制，汽车制造和食品、饮料等行业。
2、光电设备在光电设备类别中，Sick光电提供两种类型的产品：2.1、安全光电设备安全光电设备能够检测到人身和物品的位置和运动方向，确保生产线运营的安全。
Sick光电的安全光电设备包括：光电栅，光幕，和安全触发器等。
2.2、智能成像设备Sick光电的智能成像设备旨在提供高质量的图像和数据，并可以实现自动识别、分类和检测。
这些设备包括电视相机、2D和3D视觉传感器和扫描仪等。
3、智能系统智能系统可以自主调整生产线和机器流水线上的物品，并能够识别，定位和推动物品。
光电传感器型号与参数【一览表】
光电传感器一般至少有9种以上传感模式，5种以上的检测范围，有三种封装尺寸，使用两个光源，并可以使用各种安装方式、输出与工作电压的组合购买。
这产生了令人困扰的种类繁多的候选传感器可能性，使人难以选择。
如果是选择光电传感器，首先就要了解光电传感器的主要参数，以下列出光电传感器的11个主要参数:
1、尺寸；
2、传感模式；
3、传感范围；
4、安装方式；
5、输出；
6、工作模式；
7、工作电压；
8、光源；
9、连接方式；
10、封装材料；
11、特殊功能包括：可处理高速和/或高温，逻辑控制，可计算机编程，网络兼容性。
光电传感器如何选择？
首要的是你需要的哪些参数，第一考虑的是你检测测物体，光电传感器分为对射型对应的是物体被测面尺寸，回归反射型对应的是物体被测面尺寸，光泽反射能力强弱，扩散反射型则对应的是物体被测面尺寸和被测物体颜色。
然而每一个类型的光电传感器检测方式又是不同的，对射型的就是投光器加上受光器，回归反射型是反射板加上投受光器，扩散反射型则是靠物体将投出的光线反射回受光器，固需要确认是否有背景物体。
他们对应的各自有着不同的检测距离，对射型的是投光器到受光器的距离，回归反射型就是反射板到投受光器的距离，扩散反射型的检测距离则是被测物体到投受光器的距离。
光电传感器的控制输出主要有晶体管输出和继电器接点输出。
安装连接方式基本上有两种类别导线引出型和接插件型，要注意的是接插件型配接插线需要确认直线性或L字型，导线长度。
传感器命名
] 电离 [ 式 ] 压电 [ 式 ] 压阻 [ 式 ] 应变计 [ 式 ] 谐振 [ 式 ] 伺服 [ 式 ] 磁阻 [ 式 ]
光电 [ 式 ] 光化学 [ 式 ] 光纤 [ 式 ] 激光 [ 式 ] 超声 [ 式 ] （核Байду номын сангаас辐射 [ 式 ] 热电 热释电 直
流输出 交流输出 频率输出 数字输出 双输出 放大 离散增 量 积分 开关 陀螺 涡轮 齿轮转子 振动元件 波纹管 波登管 膜盒 膜片
图书索引、检索以及计算机汉字处理等特殊场合，应采 用上述之顺序： 如：传感器，位移，应变[计]式， 100mm；正文中的用法 ：在技术文
件、产品样本、学术论文、教材及书刊的陈述句子中， 作为产品名称应采用与上述相反的顺序如：10mm 应变式 位移传感器传感器命名构成及各级
修饰语举例一览表主题词 第一级修饰语 被测量 第二级修 饰语 转换原理 第三级修饰语 特征描述 第四级修饰语 技 术指标 范围（量程、精
确度、灵敏度） 单 位 传感器 速度 加速度 加加速度 冲击 振动 力 重量（称重） 压力 声压 力矩 姿态 位移 液位 流 量 温度
热流 热通量 可见光 照度 湿度 粘度 浊度 离子活 [ 浓 ] 度 电流 磁场 马赫数 射线 电位器 [ 式 ] 电阻 [ 式
] 电流 [ 式 ] 电感 [ 式 ] 电容 [ 式 ] 电涡流 [ 式 ] 电热 [ 式 ] 电磁 [ 式 ] 电化学 [ 式
离子敏感 FET 热丝 半导体 陶瓷 聚合物 固体电解质 自源 粘贴 非粘贴 焊接 0~1000 ±5 -100~+500 -43
0~445 0.5% A 安 [ 培 ] ℃摄氏度 m 米 Hz 赫 [ 兹 ] K 开 [ 尔 文 ] N 牛 [ 顿 ] Pa 帕
传感器型号命名标准
传感器型号命名标准
传感器型号的命名标准主要取决于制造商和特定产品系列，但一般来说，传感器型号的命名会遵循一定的规则。
传感器型号通常包括以下几个部分：
1. 传感器类型：例如，压力传感器、温度传感器、湿度传感器等。
2. 传感器系列：同一类型的传感器可能会有多个系列，每个系列都有不同的规格和性能。
3. 传感器规格：包括传感器的测量 range（测量范围）、accuracy（精度）、output type（输出类型）等。
4. 生产厂家或品牌：例如，某些传感器可能会以制造商的名称或品牌来命名。
此外，传感器型号的命名还可能包括特定的后缀或前缀，以进一步描述传感器的特性或用途。
例如，某些传感器可能会以“防水”或“防爆”等后缀来描述其特殊用途或性能。
需要注意的是，不同制造商和不同产品系列的传感器型号命名规则可能会有所不同。
因此，在选择和使用传感器时，建议仔细阅读制造商提供的说明书和规格表，以确保正确使用和配置传感器。
常用光电传感器介绍
请避免使负载短路。否则可能引起破裂或烧毁。
3、无负载的连接 无负载情况下，直接连接电源会引起内部元件破裂或烧毁，所以请 务必在有负载的情况下进行布线。 4、误接线 需考虑电源的极性等，请勿错误接线。否则可能引起破裂或烧毁。
18、光电传感器的安装
19、光电传感器的安装
20、光电传感器的异常检查
传感器不工作，请检查以下几点: a、是否按规定进行布线及连接； b、螺钉是否有松动； c、光轴调整、灵敏度调整是否已完成； d、检测物体、工件速度是否符合额定规格； f、投受光器的透镜面上是否附着有垃圾、灰尘等异物；
常用光电传感器
1、光电传感器的定义
光电传感器（电眼）是利用光的各种性质，检测物体的有无和 表面状态的变化等的传感器。
光电传感器主要由发光的投光部和接受光线的受光部构成。如 果投射的光线因检测物体不同而被遮掩或反射，到达受光部的量将 会发生变化。受光部将检测出这种变化，并转换为电气信号，进行 输出。 大多使用可视光（主要为红色，也用绿色、蓝色来判断颜色） 和红外光。
⑦便于调整在投射可视光的类型中，投光光束是眼睛可见的，便于对检测物体的 位置进行调整。
3、光电传感器的常见分类
光电传感器常见的主要分为3类。
1、对射型
为使投光器发出的光能进入受光器，对向设 置投光器与受光器。如果检测物体进入投光 器和受光器之间遮蔽了光线，进入受光器的 光量将减少。 掌握这种减少后可进行检测。
END
角度反射，称为正反射。3个平面互相直角般组
合的形状称为三面直角棱镜。如果面向三面直角 棱镜投光，将反复进行正反射，最终的反射光将向投光的反方向行进。这样的反 射称为回归反射。多数的回归反射板都是由数mm角的三面直角棱镜按规律排列而 构成的。 此外，在白纸等没有光泽性的表面上，光线将向各个方向反射，这样 的反射称为扩散反射。扩散反射型将该原理作为检测方式。
光电传感器术语解释重点
光电传感器术语解释盲区：是指反射型光电传感器不能识别目标的范围。
检测距离：动作距离是指检测体按一定方式移动时，从基准位置(光电传感器的感应表面到传感器动作时测得的基准位置到检测面的空间距离。
额定动作距离指传感器动作距离的标称值。
回差距离：动作距离与复位距离之间的距离差值。
响应频率：按规定的1秒的时间间隔内，允许光电传感器动作循环的次数。
响应时间：输出状态：分常开和常闭。
当无检测物体时，常开型的光电传感器所接通的负载，由于光电传感器内部的输出晶体管的截止而不工作，当检测到物体时，晶体管导通，负载得电工作。
检测方式：根据光电传感器在检测物体时，发射器所发出的光线被折回到接收器的途径的不同，可分为漫反射式、镜反射式、对射式等。
输出形式：分NPN二线、NPN三线、NPN四线、PNP二线、PNP三线、PNP四线、AC二线、AC五线(自带继电器，及直流NPN/PNP/常开/常闭多功能多种常用的形式输出。
指向角：常见光电传感器的指向角示意图。
表面反射率：对于漫反射型光电传感器发出的光线需要被检测物表面将足够的光线反射回漫反射传感器的接受器，所在检测距离和被检测物体的表面反射率将是决定接受器接收到光线的强度大小，粗糙的表面反射回的光线必将小于光滑表面反射回的强度，而且，被检测物体的表面必须垂直于光电传感器的发射光线。
常用材料的反射率参考图如下所示：环境特性：光电传感器应用的环境亦是影响其长期工作可靠性的重要条件。
当光电传感器工作于最大检测距离状态时，由于光学透镜会被环境中的污物粘住，甚至会被一些强酸性物质腐蚀，以至降低使用参数特性，这些变量尽管已列入我们的产品设计考虑范围之内，但它终究是造成可靠性降低的最大因数，其较简便的解决方法是根据传感器的最大检测距离(Sn降额使用来确定最佳工作距离。
⑽距离滞后：指的是测量板接近或者移去时开关偏移的距离。
距离滞后用开关距离的百分比来表示。
参考轴：发送器和接收器(对射型光电传感器，或者发送器和目标/发射板(反射型，反射板型光电传感器之间构成的相对的理想轴线。
光电传感器Q10
光电传感器Q10概述光电传感器是一种能够将环境中光信号转化为电信号的器件，广泛用于自动控制、测量等领域。
而Q10型光电传感器是其中的一种常用型号。
Q10型光电传感器具有高精度、高灵敏度、高稳定性等优点，在工业自动化等领域有广泛的应用。
它一般由光电反射式传感器和光电扫描式传感器两种类型组成。
光电反射式传感器光电反射式传感器是一种基于光电效应的传感器，可以用于检测物体是否存在、位置、颜色等。
它主要由光源、反射体、光电检测器三部分组成。
Q10型光电反射式传感器具有灵敏度高、反应速度快、探头小等优点，适用于工业自动化、智能仓储等行业。
光电扫描式传感器光电扫描式传感器可以将被测物体的位置、形状等信息转换成电信号输出。
它主要由发射装置、光栅、接收装置三部分组成。
其中光栅是扫描过程中必不可少的关键部分，它可以将过程中的光学信号转换成电信号，通过接收装置转换为可处理的数字信号。
Q10型光电扫描式传感器具有华丽的外观、高灵敏度、高分辨率等优点，适用于智能制造、电子制造等领域的测量和检测。
应用实例Q10型光电传感器广泛应用于以下几个领域。
工业自动化Q10型光电反射式传感器可以用于工厂的自动化控制系统中，实现机器人、传送带等设备的自动控制功能。
例如，用光电反射式传感器检测由传送带上运行的物品是否齐全、是否满足加工要求等。
智能仓储Q10型光电反射式传感器可以用于仓储管理系统中，检测物料的存放和取出，实现自动化管理。
例如，用光电反射式传感器检测货架上的物品是否存在或存放位置是否合理等。
智能制造Q10型光电扫描式传感器可以用于智能制造、电子制造等领域的实时测量和检测。
例如，在印刷行业中，用光电扫描式传感器检测在印刷过程中产生的锯齿形或扭曲形变等缺陷。
总结Q10型光电传感器作为一种具有高精度、高灵敏度、高稳定性等优点的传感器，已经广泛应用于工业自动化、智能仓储、智能制造等领域。
随着科技的不断发展，相信Q10型光电传感器将会在更多领域发挥其作用。
光电传感器的hs编码
光电传感器的hs编码
光电传感器的HS编码是一种用于对光电传感器进行分类和标识的国际通用编
码系统。
HS编码是由世界关税组织（WCO）制定和管理的，目的是为了实现全球
范围内的贸易便利化和统计数据的一致性。
光电传感器广泛应用于各种领域，如工业自动化、机器人技术、安防系统、医
疗设备等。
通过HS编码，可以对不同类型的光电传感器进行分类和区分，便于统
计和管理。
HS编码由6位数字组成，每一位数字代表不同的信息。
第一位数字表示章节，第二位数字表示章组，第三位和第四位数字表示品目，第五位和第六位数字表示子目。
光电传感器在HS编码中通常属于电子自动控制设备的范畴。
在贸易流程中，HS编码起着重要的作用。
它可以帮助海关部门快速识别并分
类各种光电传感器，实现自动清关和加速通关流程。
此外，HS编码也为贸易统计
和跟踪提供了方便，有助于了解光电传感器的进出口情况以及全球市场的发展趋势。
总之，光电传感器的HS编码是一种便于统计和管理的国际通用编码系统。
它
在贸易流程中起到了重要的作用，帮助实现贸易便利化和数据一致性。
对于企业和行业来说，了解和正确应用HS编码是十分重要的，可以提高贸易效率和市场竞争力。
简要说明传感器的命名方法
简要说明传感器的命名方法
传感器是一种能够感知和测量环境中某些特定变化的装置。
它们在工业、医疗、军事和日常生活中发挥着重要作用。
传感器的命名方法通常是根据其测量的物理量或工作原理来命名的。
首先，传感器的命名可能根据其测量的物理量来命名。
比如温度传感器、湿度传感器、压力传感器等。
这些传感器的名称直接反映了它们所测量的物理量。
这种命名方法简单明了，用户一看到传感器的名称就能够知道它测量的是什么物理量。
其次，传感器的命名也可能根据其工作原理来命名。
比如光电传感器、红外传感器、超声波传感器等。
这些传感器的名称并没有直接指明它们测量的是什么物理量，而是根据其工作原理来命名的。
这种命名方法更加抽象，但也能够让用户大致了解传感器的工作原理。
除了根据测量的物理量和工作原理来命名，传感器的名称还可能包含一些特定的型号或商标信息。
比如某某公司的XXX传感器、型号
为XXX的传感器等。
这种命名方法通常用于区分不同厂家生产的同类型传感器，或者区分同一厂家生产的不同型号的传感器。
总的来说，传感器的命名方法主要是根据其测量的物理量或工作原理来命名的。
这种命名方法既简单明了又能够让用户了解传感器的基本特性。
随着科技的不断发展，相信传感器的命名方法也会不断完善和创新。
光电传感器分类简介
光纤传感器
发射器
接受器
目标物
光纤传感器
光纤头的种类
激光测距传感器
TIME OF FLIGHT 时间飞行测量原理 通过计算光波来回的总时间*光速/2获得距离值。
A
B
PSD/CMOS／ OES3
QA 21 mA 20 mA
4 mA 3 mA
Capture range 3mA
Measurement range 4... mA
三角测量法： 通过目标物不同距离对应光敏阵列不同位置计算距离距离值。
区域扫描 AREA SCAN
*仅供技术培训专用
区域扫描 AREA SCAN
平行光束扫描
交叉光束扫描
• 检测距离3M，检测高度100mm • 分辨率：直径6mm的圆柱形目标物
0.2mm（厚度）*75mm(宽度) • 开关量输出
• -P带微调器可设定检测距离 • -HR高分辨率型可设定扫描模式
结束语
谢谢大家聆听！！！
39
F N
F: 目标物接收器 N: 前景区接收器
前景遮蔽区 F>> N 检测到目标物
F N
F: 目标物接收器 N: 前景区接收器
前景遮蔽区
N >> F 前景区物体被检测到 无输出
漫反射型传感器 • 优点
安装简单（发射器和接收器一体） 费用经济
• 缺点 存在黑白色差（背景遮蔽型可以改善） 检测距离相对较近 无法检测透明物体 存在盲区
反射板型传感器 • 优点：
检测距离较远 安装比较简单 检测透明物体
• 缺点： 高反光率物体或发光物体会有影响（偏振滤波型可改善） 需要反光板或反射膜 存在盲区
对射型
发射器
光电传感器介绍
柔软光纤的原理
R
R
粗光纤反射次数少， 临界角小
Bending Loss
细光纤反射次数多， 临界角大
光纤长度-检测距离特性（AD-29）
光纤过长会导致光纤内部衰减从而缩短检测距离
100%
对射型
60% 40%
2m 5m 10m
光纤长度
光纤放大器E3X-DA-N（AD-14）
・是欧姆龙光纤光电传感器的主力机种。 ・机能・性能最高，品种丰富。 ・加强了防止相互干扰的机能（１０台以下）。 ・占OEJ光纤光电销售构成の25%。 ・MPU内藏的数字显示。 ・采用APC回路使LED发光光量保持稳定。 ・备有标识检测用绿色LED、蓝色LED。 ・通过监视器输出（DC１~５V）可检测入射光量。 ・手机式控制器可实现遥控设置。 ・备有超高速模式（250μsec）、标准模式、朝长距离模式。 ・保有CompoBus/S（欧姆龙的传感器BUS）终端（AD-16）
0＝无保护
1＝直径50mm(手)
1＝垂直方向的水滴
2＝直径12.5mm(手指) 2＝垂直方向15°以内的水滴
3＝直径2.5mm(电缆)
3＝垂直方向60°以内的水滴
4＝直径1mm(芯线)
4＝全方向的水滴
5＝只允许极微小粉尘进入 5＝全方向的喷水
6＝粉尘无法侵入
6＝全方向的激烈喷水
7＝可浸泡（欧姆龙标准1m30分钟）
１．普通导线 φ0.18mm左右的铜芯线拧绞而成。 弯曲１．３万次之后便会折断。
２．耐曲折导线 φ0.08mm左右的细铜芯线拧绞而成、外皮 采用特氟龙等光滑材料。 可耐约５０万次左右的弯曲。
光电传感器输出类型
光电传感器有NPN型输出型(电流流入)和PNP输出型(电流流出)两种，当电流流出的传感器(PNP输出型)在接通时，电流是从电源经传感器的输出端（output）流到负载（load）上，进入负载, 然后流到接地端。
而电流流入(NPN 输出型)的传感器接通时，电流是从电源经负载流到传感器的输出端(output)，然后流到接地端(GND)，最后进入系统的地（GND）。
PNP与NPN型传感器一般有三条引出线，即电源线VCC、GND，OUT信号输出线1、NPN类NPN是指当有信号触发时，信号输出线OUT和GND连接，相当于OUT 输出低电平。
2、PNP类PNP是指当有信号触发时，信号输出线OUT和VCC连接，相当于OUT输出高电平的电源线。
有两个方法：1。
产品上肯定会有接线图，NPN型的接线图是负载连接正电（棕线）及信号输出线（黑线）；PNP型的接线图是负载连接负电（蓝线）及信号输出线（黑线）。
2。
万用表检测信号线（黑线）有信号输出时的电压：为正电压，侧PNP型。
为负电压，侧NPN 型。
我知道，呵呵，我用的槽式光电开关TP850，刚开始也不知道怎么搞，不过后来弄明白了，NPN和PNP型的光电开关功能是相同的，只是接线方式不同，如果你的光电开关是NPN型的，选择发射级接地，集电极接一个限流电阻后接+5v电压（我选择的是6.8K欧的电阻），同样的，如果你的光电开关是PNP的，选择集电极接地，发射级接一个限流电阻后接+5v电压。
而且，一般的光电开关NPN的用的较多，呵呵，希望可以帮到你NPN与PNP传感器的区别。
常用的这类传感器可分为4个分类，即NPN-NO、NPN-NC、PNP-NO与PNP-NC（三条引线，电源线L+与L-，信号输出线）。
NPN是指当有触发信号时，信号输出线动作于L+这条高电平的电源线。
对于NO型，在没有触发信号时，输出线是悬空的；有触发时则发出与L+电源线相同的电平（实际是这两条线连通了）。
传感器命名
传感器代号
代号：依次为主称（传感器）被测量—转换原理—序号
①主称——传感器代号C
②被测量—用一个或两个汉语拼音的第一个大写字母标记。
③转换原理——用一个或两个汉语拼音的第一个大写字母标记。
④序号——用一个阿拉伯数字标记，厂家自定，用来表征产品设计特性、性能参数、产品系列等。
若产品性能参数不变，仅在局部有改动或变动时，其序号可在原序号后面顺序地加注大写字母A、B、C等，（其中I、Q不用）
例：
应变式位移传感器：C WY-YB-20
光纤压力传感器：C Y-GQ-2
常用被测量代码表：。
光电传感器基础知识及术语
光电传感器是一种小型电子设备，它可以检测出其接收到的光强的变化。
早期的用来检测物体有无的光电传感器是一种小的金属圆柱形设备，发射器带一个校准镜头，将光聚焦射向接收器，接收器出电缆将这套装置接到一个真空管放大器上。
在金属圆筒内有一个小的白炽灯做为光源。
这些小而坚固的白炽灯传感器就是今天光电传感器的雏形。
LED（发光二极管）发光二极管最早出现在19世纪60年代，现在我们可以经常在电气和电子设备上看到这些二极管做为指示灯来用。
LED就是一种半导体元件，其电气性能与普通二极管相同，不同之处在于当给LED通电流时，它会发光。
由于LED是固态的，所以它能延长传感器的使用寿命。
因而使用LED的光电传感器能被做得更小，且比白炽灯传感器更可靠。
不象白炽灯那样，LED抗震动抗冲击，并且没有灯丝。
另外，LED所发出的光能只相当于同尺寸白炽灯所产生光能的一部分。
（激光二极管除外，它与普通LED的原理相同，但能产生几倍的光能，并能达到更远的检测距离）。
LED能发射人眼看不到的红外光，也能发射可见的绿光、黄光、红光、蓝光、蓝绿光或白光。
经调制的LED传感器1970年，人们发现LED还有一个比寿命长更好的优点，就是它能够以非常快的速度来开关，开关速度可达到KHz。
将接收器的放大器调制到发射器的调制频率，那么它就只能对以此频率振动的光信号进行放大。
我们可以将光波的调制比喻成无线电波的传送和接收。
将收音机调到某台，就可以忽略其他的无线电波信号。
经过调制的LED发射器就类似于无线电波发射器，其接收器就相当于收音机。
人们常常有一个误解：认为由于红外光LED发出的红外光是看不到的，那么红外光的能量肯定会很强。
经过调制的光电传感器的能量的大小与LED光波的波长无太大关系。
一个LED 发出的光能很少，经过调制才将其变得能量很高。
一个未经调制的传感器只有通过使用长焦距镜头的机械屏蔽手段，使接收器只能接收到发射器发出的光，才能使其能量变得很高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光电传感器的命名规则...入光遮光...对射型扩散反射型，这些你都懂吗？
问题1：E3Z系列命名规则是什么？
E3Z－①②③④－⑤
①T－对射型；R－回归反射型；D－扩散反射型
②6－NPN输出；8－PNP输出
③1－导线引出；2－导线引出；6－接插件式；7－接插件式
④K－外壳材料在E3Z-□□□基础上进行了防油性能上的改良，可以在较恶劣的环境下使用H－只有扩散反射型有灵敏度调整旋钮，对射型和回归反射型没有灵敏度调整旋钮，
E3Z-□□□H的L-ON/D-ON通过接线来切换，是E3Z-□□□的经济型产品
⑤G0－有投光停止功能；M3J－是耐油型的接插件中继型
问题2：反射型的光纤发射的光斑是不是发散的，能不能有什么办法能使光斑聚焦？
光纤传感器的光是散射的（除了激光）。
如果要使光斑聚焦，可以考虑使用透镜单元。
聚焦的最远距离是20mm，另外透镜单元只能使用在专用的光纤上。
问题3：入光动作和遮光动作区别
入光动作是受光器接受到投光器的光后输出信号
遮光动作是受光器没有接受到投光器的光后输出信号
问题4：E3JK-R4M1管脚定义？
褐色、蓝色接电源DC12-240V、AC24-240V都可以，无极性
白色、灰色是常闭接点
白色、黑色是常开接点
问题5：E3Z-LS61怎么实现BGS和FGS功能？
粉线开路或者和蓝线短接实现BGS功能
粉线和棕线短路实现FGS功能
问题6：E3Z-T61输出接OMRON的PLC，怎么接线？
投光器：
褐色－－电源＋极
蓝色－－电源－极
受光器：
褐色－－电源＋极－－PLC的COM端
蓝色－－电源－极黑色－－PLC输入点
问题7：光电开关抗干扰措施
（1）光电开关在使用中可能会受到各种干扰，可采取以下措施消除干扰：
①布线时与强电的布线分开。
②如现场存在辐射干扰，在干扰源与传感器之间插入屏蔽的钢板，请参考下图。
③如存在电源线路干扰，在电源线路间，插入电容器，噪声滤波器，可变电阻等，请参考下图。
（2）扩散反射型的光电开关在使用时，实际检测距离受物体的大小、材质和颜色影响。
所以使用扩散反射型光电开关时，请查询产品对应的距离特性图（下图以E3Z-D口1为例），以确保：
①被测物体的正常检测
②检测方向上可能出现的干扰物体不会被检出
问题8：E3JM系列与E3JK系列的区别是什么？
问题9：扩散反射型和限定反射型的区别？
扩散反射型：通过接受到物体的反光量的多少来判断是否检测到物体
限定反射型：受光器仅接受投光经由正反射后返回的光线，因此对被测物体的检测距离范围有一定的限制
问题10：欧姆龙光电传感器选型举例
通用型：E3Z-T/-R/-D
距离设定型：E3X-LS，E3S-CL，
细光束型：E3Z-L
透明体检测型：E3Z-B，E3S-CR
超小型：E3T
长距离型：E3S-C，E3G，E3Z-Laser
圆柱型：E3F3，E3HT，E3HQ
AC/DC自由电源型：E3JM，E3JK，E3G
激光型：E3Z-Laser，E3C-LDA
色标传感器：E3X-DAC-S
光纤式：E3X-DA-S，E3X-ZD，E3X-NA。
