工厂供电刘介才第五版思考题和参考答案解析
工厂供电刘介才第五版思考题和参考答案解析
4-17什么叫内桥式接线和外桥式接线？各适用什么场合？
1“桥”接近变压器侧的叫“内桥法”适用场所：用于电源线较长因而发生故障和停电检修的机会较多、且电压器不需要经常切换的总降压变电所。
4-21在采用高压隔离开关-断路器的电路中，送电时应如何操作？停电时又应如何操做？
送电：一般应从电源侧的开关合起，依次合到负荷侧开关。
停电：一般从负荷侧开关拉起，一次拉倒电源侧开关。
4-22什么是电力变压器的大修？什么是其小修？变压器的交流耐压实验在接线上和操作上各有哪些要求？
大修：变压器的吊芯检修
（2）电流互感器在工作时，由于二次回路串联的是电流线圈，阻抗很小，近似接近于短路状态。由I1N1-I2N2=I0N1可知，I1N1绝大部分与I2N2抵消，所以I0N1很小，I0只有一次侧电流I1的百分之几，非常之小，但当二次侧开路时有I2=0，使得I0=I1，而I1取决于一次侧电路的负荷，与互感器二次侧负荷的变化无关，从而使I0突然增大到I1，要比正常工作时增大几十倍，会产生铁芯过热，并产生剩磁，降低了铁芯的准确度；同时在二次侧感应出高电压，危及人身和设备安全。
2“桥”靠近电源方向的叫“外桥法”，适用场所：电源线较短而变电所昼夜负荷变动较大、宜于经济运行需要经常切换变压器的总降压变电所。
工厂供电第五版课后习题答案
工厂供电第五版课后习题答案
【篇一：工厂供电_第五版_刘介方_课后答案[1-10章]】
对工业生产有何重要作用?对工厂供电工作有哪些基本要求?
重要作用:现代社会是建立在电能应用的基础之上的，电能在产品成
本中所占的比重一般很小(除电化等工业外)，其重要性是在于工业生
产实现电气化以后可以增加产量、提高产品质量和劳动生产率，降
低生产成本，减轻工人的劳动强度。如果工厂供电突然中断，则对
工业生产可能造成严重的后果。例如某些对供电可靠性要求很高的
工厂，即使是极短时间的停电，也会引起重大设备损坏，或引起大
量产品报废，甚至可能发生重大的人身事故，给国家和人民带来经
济上甚至政治上的重大损失。基本要求：
1、安全：在电能的供应、分配和使用中，不应发生人身事故和设备
事故。 2、可靠：应满足电能用户对供电可靠性即连续供电的要求。
3、优质：应满足电能用户对电压和频率等质量的要求。
4、经济：供电系统的投资少，运行费用低，并尽可能地减少有色金
属消耗量。
2、工厂供电系统包括哪些范围?变电所和配电所的任务有什么不同?什么情况下可采用高压深入负荷中心的直配方式?
工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的
电路系统,包括工厂内的变配电所和所有的高低压供电线路。
配电所的任务是接受电能和分配电能，不改变电压；而变电所的任
务是接受电能、变换电压和分配电能。
高压深入负荷中心的直配方式，可以省去一级中间变压，简化了供
电系统接线，节约投资和有色金属，降低了电能损耗和电压损耗，
提高了供电质量。然而这要根据厂区的环境条件是否满足35kv架空
工厂供电刘介才版课后习题复习资料
第一章
1、工厂供电对工业生产有何重要作用?对工厂供电工作有哪些基本要求?
重要作用:现代社会是建立在电能应用的基础之上的，电能在产品成本中所占的比重一般很小(除电化等工业外)，其重要性是在于工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，降低生产成本，减轻工人的劳动强度。如果工厂供电突然中断，则对工业生产可能造成严重的后果。例如某些对供电可靠性要求很高的工厂，即使是极短时间的停电，也会引起重大设备损坏，或引起大量产品报废，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。
基本要求：
1、安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。
2、可靠：应满足电能用户对供电可靠性即连续供电的要求。
3、优质：应满足电能用户对电压和频率等质量的要求。
4、经济：供电系统的投资少，运行费用低，并尽可能地减少有色金属消耗量。
2、工厂供电系统包括哪些范围?变电所和配电所的任务有什么不同?什么情况下可采用高压深入负荷中心的直配方式?
工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。
配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换电压和分配电能。
高压深入负荷中心的直配方式，可以省去一级中间变压，简化了供电系统接线，节约投资和有色金属，降低了电能损耗和电压损耗，提高了供电质量。然而这要根据厂区的环境条件是否满足35kV架空线路深入负荷中心的“安全走廊”要求而定，否则不宜采用。
工厂供电第五版章习题解答
2019/11/23
1-15 工厂供电系统的供电电压如何选择？工厂的高压配电电压和低 压配电电压各如何选择？
答：工厂供电电压，主要取决于当地电网的供电电压等级，同时也要考虑 工厂用电设备的电压、容量和供电距离等因素。
欧秋
1-5、我国规定的工频是多少？对其频率偏差有何要求？
1-6 衡量电能质量的两个基本参数是什么？电压质量包括哪些方面的要求？
答：频率偏差、电压偏差。 电压质量是以电压偏离额定电压的幅度（电压偏差）、电压波动与闪变和 电压波形来衡量。
1-7 用电设备 的额定电压为什么规定等于电网（线路）额定电压？为什么现在 同一10KV电网的高压开关，额定电压有10KV和12KV两种规格？
2019/11/23
1-18 什么叫TN-C系统、TN-S系统、 TN-C-S系统、TT系统和IT 系统？各有哪些特点？各适用于哪些场合应用？
TN-C系统 又叫三相四线制，其中的N线与PE线全部合为一根PEN线。PEN 线中可有电流通过，因此对某接PEN线的设备产生电磁干扰。如果PEN线断 线，可使接PEN线的外露可导电部分带电而造成人身触电危险。 TN-C系统 在我国低压配电系统中应用最为普遍，但不适于对安全和抗电磁干扰要求高 的场所。
复习思考题
1-3 水电站、火电厂和核电站各利用什么能源？风力发 电、地热发电和太阳能发电各有什么特点？
(完整版)工厂供电刘介才第五版课后习题答案
1-1 试确定图1-23所示供电系统中变压器T1和线路WL1、WL2的额定电压。
图1-23 习题1-1的供电系统
解：如果变压器的二次侧接高压线路，则其二次侧电压高于线路电压10%，一次侧与发电
机（或电力线路）相联，则一次侧额定电压等于发电机（或电力线路）的额定电压，于是：
因为2220/38.5T N U =kV
所以121220WL T N U U ==kV; (
)22238.5
35110% 1.1
T N WL U U =
==+ kV
同理：1110.5T N GN U U ==kV;()121110% 1.1220242T N WL U U =+=⨯= kV ，
110.5/242T N U = kV 。
1-2 试确定图1-24所示供电系统中发电机和各变压器的额定电压？
G
T1
T2
T3
10KV
6KV 电网
220V/380V 电网
35KV
图1-24 习题1-2的供电系统
解：如果变压器的二次侧接低压线路，则其二次侧电压高于线路电压5%，二次侧接高压线
路，则其二次侧电压高于线路电压10%；一次侧与发电机（或电力线路）相联，则一次侧额定电压等于发电机（或电力线路）的额定电压，发电机的额定电压高于线路额定电压的5%。则有：
发电机额定电压：()15%1010.5GN U =+⨯= kV ；
变压器T 1的额定电压：1110.5T N GN U U ==kV ；()12110%3538.5T N U =+⨯=kV ；
110.5/38.5T N U =kV ；
变压器T 2的额定电压：2135T N U =kV ；()2215%6 6.3T N U =+⨯=kV ；
工厂供电第五版课后习题答案
工厂供电第五版课后习题答案
【篇一：工厂供电_第五版_刘介方_课后答案[1-10章]】
对工业生产有何重要作用?对工厂供电工作有哪些基本要求?
重要作用:现代社会是建立在电能应用的基础之上的，电能在产品成
本中所占的比重一般很小(除电化等工业外)，其重要性是在于工业生
产实现电气化以后可以增加产量、提高产品质量和劳动生产率，降
低生产成本，减轻工人的劳动强度。如果工厂供电突然中断，则对
工业生产可能造成严重的后果。例如某些对供电可靠性要求很高的
工厂，即使是极短时间的停电，也会引起重大设备损坏，或引起大
量产品报废，甚至可能发生重大的人身事故，给国家和人民带来经
济上甚至政治上的重大损失。基本要求：
1、安全：在电能的供应、分配和使用中，不应发生人身事故和设备
事故。 2、可靠：应满足电能用户对供电可靠性即连续供电的要求。
3、优质：应满足电能用户对电压和频率等质量的要求。
4、经济：供电系统的投资少，运行费用低，并尽可能地减少有色金
属消耗量。
2、工厂供电系统包括哪些范围?变电所和配电所的任务有什么不同?什么情况下可采用高压深入负荷中心的直配方式?
工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的
电路系统,包括工厂内的变配电所和所有的高低压供电线路。
配电所的任务是接受电能和分配电能，不改变电压；而变电所的任
务是接受电能、变换电压和分配电能。
高压深入负荷中心的直配方式，可以省去一级中间变压，简化了供
电系统接线，节约投资和有色金属，降低了电能损耗和电压损耗，
提高了供电质量。然而这要根据厂区的环境条件是否满足35kv架空
工厂供电习题解答
《供配电技术》习题解答
刘介才编
前言
本习题解答是应采用本人编《供配电技术》教材的部分任课教师的要求、并在出版社有关编辑的大力支持下编写的，供教师教学和批改学生作业时参考。
由于习题中涉及的一些技术参数大多有一定的选取范围，而从技术图表上查得的数据也不可能绝对精确，因此习题解答应着重注意其解题的方法步骤，而答案不一定是唯一的，仅供参考。
本习题解答不宜在学生中传播，以免有的学生盲目抄袭，影响其独立完成作业、培养解决技术问题的能力。
如有错误和不当之处，欢迎批评指正。
目录
第一章概论习题解答――――――――――――――――――――
第二章供配电系统的主要电气设备习题解答――――――――――
第三章电力负荷及其计算习题解答――――――――――――――
第四章短路计算及电器的选择校验习题解答――――――――――
第五章供配电系统的接线、结构及安装图习题解答―――――――
第六章供配电系统的保护习题解答――――――――――――――
第七章供配电系统的二次回路及其自动装置与自动化习题解答――
第八章电气照明习题解答――――――――――――――――――
第九章安全用电节约用电与计划用电习题解答――――――――
第一章概论习题解答
１－１解：变压器Ｔ１的一次侧额定电压应与发电机Ｇ的额定电压相同，即为６．３ｋＶ。变压器Ｔ１的二次侧额定电压应比线路ＷＬ１末端变压器Ｔ２的一次额定电压高１０％，即为１２１ｋＶ。因此变压器Ｔ１的额定电压应为６．３／１２１ｋＶ。
线路ＷＬ１的额定电压应与变压器Ｔ２的一次额定电压相同，即为１１０ｋＶ。
线路ＷＬ２的额定电压应为３５ｋＶ，因为变压器Ｔ２二次侧额定电压为３８．５ｋＶ，正好比３５ｋＶ高１０％。
《供电技术(第5版)》习题及其参考答案
（ 1）电压
偏差会影响用电设备的良好运行状态和用电功率； 电压波动和闪变会使电动机转速脉动、 电
子仪器工作失常； 电压谐波会干扰自动化装置和通信设备的正常工作；
三相电压不平衡会影
响人身和设备安全等。 （ 2）频率偏差不仅影响用电设备的工作状态 （如电机转速） 和产品质
量，也会影响电力系统的稳定运行。 （ 3）不能保证可靠供电直接影响到工业生产的连续性和 人民生活的质量。
用电是指电力用户接收和使用电能来做功或从事生产和生活活动。
1-2 用户供电系统中常用的额定电压等级有哪些？试述各种电气设备额定电压存在差
别的原因。
答：电力用户供电系统中常用的额定电压等级有
110kV 、 35kV 、 10kV 、 6kV 、3kV 、
380/220V ，电压等级是根据国民经济发展的需要、 技术经济的合理性以及电气设备的制造水
1-10 简述电力系统中有功功率平衡和无功功率平衡的方式方法。
答：在电力系统中，有功功率平衡是靠平衡电源（即起平衡作用的发电机）来实现的，
发电机会根据电网频率的变化来自动调节输入功率以便达到电网有功功率的动态再平衡。
无
功功率的平衡首先是通过电网中各级无功补偿装置
（如并联电容器、 静止无功发生器等） 来
开路？
答：电流互感器将主回路中的大电流变换为小电流信号，
供计量和继电保护用； 电压互
工厂供电 刘介才版 课后习题答案全)
第一章
1、工厂供电对工业生产有何重要作用?对工厂供电工作有哪些基本要求?
重要作用:现代社会是建立在电能应用的基础之上的，电能在产品成本中所占的比重一般很小(除电化等工业外)，其重要性是在于工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，降低生产成本，减轻工人的劳动强度。如果工厂供电突然中断，则对工业生产可能造成严重的后果。例如某些对供电可靠性要求很高的工厂，即使是极短时间的停电，也会引起重大设备损坏，或引起大量产品报废，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。
基本要求：
1、安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。
2、可靠：应满足电能用户对供电可靠性即连续供电的要求。
3、优质：应满足电能用户对电压和频率等质量的要求。
4、经济：供电系统的投资少，运行费用低，并尽可能地减少有色金属消耗量。
2、工厂供电系统包括哪些范围?变电所和配电所的任务有什么不同?什么情况下可采用高压深入负荷中心的直配方式?
工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。
配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换电压和分配电能。
高压深入负荷中心的直配方式，可以省去一级中间变压，简化了供电系统接线，节约投资和有色金属，降低了电能损耗和电压损耗，提高了供电质量。然而这要
根据厂区的环境条件是否满足35kV架空线路深入负荷中心的“安全走廊”要求而定，否则不宜采用。
《工厂供电(第版)》刘介才(课后习题详细答案)
《工厂供电》
第三版
刘介才主编
课后习题解答
2014年8月
第一章习题解答
1-1 试确定图1-25所示供电系统中的变压器T1和线路WL1、WL2的额定电压？
图1-25 习题1-1的供电系统
解：1.变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为10.5ｋＶ。变压器Ｔ1的二次侧额定电压应比线路ＷＬ1末端变压器Ｔ2的一次额定电压高10％，即为242ｋＶ。因此变压器Ｔ1的额定电压应为10.5／242ｋV。
2.线路ＷＬ1的额定电压：应与变压器Ｔ2的一次额定电压相同，即为220ｋV。
3.线路ＷＬ2的额定电压：应为35ｋV，因为变压器Ｔ2二次侧额定电压为38.5ｋV，正好比35ｋV高10％。
1-2 试确定图1-26所示供电系统中的发电机和各变压器的额定电压？
图1-26 习题1-2的供电系统
解：1.发电机Ｇ的额定电压应比6ｋV线路额定电压高５％，因此发电机Ｇ的额定电压应为6.3ｋV。
2.变压器Ｔ1的额定电压：一次额定电压应与发电机Ｇ的额定电压相同，因
此其一次额定电压应为6ｋV。Ｔ1的二次额定电压应比220/380V线路额定电压高10％，因此其二次额定电压应为0.4ｋV。因此变压器Ｔ1的额定电压应为6／0.4ｋV。
3.变压器Ｔ2的额定电压：其一次额定电压应与发电机的额定电压相同，即其一次额定电压应为6.3ｋV。Ｔ2的二次额定电压应比110ｋV电网电压高10％，即其二次额定电压应为121ｋV。因此变压器Ｔ2的额定电压应为6.3／121ｋV。
4.变压器Ｔ3的额定电压：其一次额定电压应与110ｋV线路的额定电压相同，即其一次额定电压应为110ｋV。Ｔ3的二次额定电压应比10kＶ电压高10％，即其二次额定电压应为11ｋV。因此变压器Ｔ3的额定电压应为110／11ｋV。
工厂供电刘介才版课后习题答案(全)
特别说明
此资料来自豆丁网(/)
您现在所看到的文档是使用下载器所生成的文档
此文档的原件位于
/p-101574638.html
感谢您的支持
抱米花
/lotusbaob
工厂供电刘介才.第六章课后答案
第六章—1
工厂供电，高级电工,第6章，课后答案
1、供电系统中有哪些常用的过电流保护装置?对保护装置有哪些基本要求?
过电流保护装置：熔断器、低压断路器、继电保护。
基本要求：选择性、速动性、可靠性、灵敏度（灵敏系数）。1
.min
.op k P I I S =
2、如何选择线路熔断器的熔体?
1、保护电力线路
al
OL FE N PK FE N FE N I K I KI I I I ≤≥≥..30.2、保护电力变压器
T
N FE N I .1.)0.2~5.1(=考虑因素：熔体电流要躲过变压器允许的正常过负荷电流，
熔体电流要躲过变压器低压侧电机起动的尖峰电流，熔体电流要躲过变压器空载含闸电流。
3、保护电压互感器
RN 2为0.5A 3、选择熔断器时应考虑哪些条件?
熔断器的额定电压应不低于线路的额定电压。
熔断器的额定电流不应小于它所装熔体的额定电流。熔断器的额定类型应满足技术要求。
4、低压断路器的瞬时、短延时和长延时过流脱扣器的动作电流各如何整定?其热脱扣器的动作电流又如何整定?
（1）瞬时过流脱扣器动作电流的整定
动作电流
可靠系数取值为pk rel OP I K I ≥)0(rel K 5
.2~2:;35.1:DZ DW （2）短延时过流脱扣器动作电流和动作时间的整定
动作电流取值为1.2
pk
rel op I K I ≥)5(rel K 动作时间0.2s,0.4s,0.6s 三级,时间差0.2s
（3）长延时过流脱扣器动作电流和动作时间的整定
动作电流取值为1.1
30
)(I K I rel l op ≥rel K 动作时间：反时限最长1-2h
工厂供电刘介才.第四章课后答案
接近负荷中心
无剧烈振动或高温的场所
进出线方便
尘土少、无腐蚀性气体
接近电源侧
不在厕所、有水的下方
设备运输方便
不在有爆炸危险的地方
计算题
1、已知配电所
10kV
母线短路时的
I (3) k
=
2.86kA，线路的计算电流为
350A，继电保
护动作时间为 1.1s，断路器断路时间取 0.2s。试选择 10kV 高压配电所进线侧的高压户内少
油断路器的型号规格。
解：初步选用 SNl0-10 型，根据线路计算电流，试选 SNl0-10Ⅰ型断路器来进行校验，
如下表所示。校验结果，所选 SNl0-10Ⅰ型是合格的。
装设地点的电气条件
SNl0-10I／630-300型断路器
序号 项目
数据
项目
数据
结论
1
UN
10kV
UN
10kV
合格
2
I 30
350A
器过负荷 13.5％还是在允许范围内的。
另外，从上述两台变压器的容量比来看，800kV·A：2000kV·A=1：2.5，尚未达到一般
不允许的容量比 1：3。但考虑到负荷的发展和运行的灵活性，S9—800／10 型变压器宜换以
较大容量的变压器。
6、熔断器、高压隔离开关、高压负荷开关、高低压断路器及低压刀开关在选择时，哪 些需校验断流能力?哪些需校验短路动、热稳定度?
工厂供电第五版刘介才考试题库
1、工厂供电（plant power supply），是指工厂所需电能的供应和分配，也称工厂配电。
2、工厂供电需要达到的要求：(1) 安全在电能的供应、分配和使用中，不应发生人身事故和设
备事故。(2) 可靠应满足电能用户对供电可靠性即连续供电的要求。(3) 优质应满足电能用户对电压和频率等的质量要求。(4) 经济供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属消耗量。
3、（1）用电设备的额定电压规定与同级电网的额定电压相同。（2）发电机额定电压应高于同级
电网额定电压5%。（3）当变压器直接与发电机相连时，电力变压器一次绕组的额定电压高于同级电网额定电压5%。当变压器不与发电机相连时，一次绕组额定电压与电网额定电压相同。
（4）当二次侧供电线路较长时，二次侧额定电压应比电网额定电压高10%。若线路不长，则高于电网额定电压5%。
4、电压偏差概念：电压偏差又称电压偏移，是指给定瞬间设备的端电压U与设备额定电压UN
之差对额定电压UN的百分值，即
5、电压波动的概念：电压波动是指电网电压有效值的连续快速变动。
6、电网谐波概念：电网谐波是指对周期性非正弦交流量进行傅里叶级数分解所得到的大于基波
频率整数倍的各次分量，通常称为高次谐波，基波是指其频率与工频相同的分量。
7、三相不平衡的产生及其危害在三相供电系统中，如果三相的电压或电流幅值或有效值不等，
或者三相的电压或电流相位差不为120°时，则称此三相电压或电流不平衡。三相供电系统在正常运行方式下出现三相不平衡的主要原因，是三相负荷不平衡所引起的。对多相整流装置来说，三相电压不对称，将严重影响多相触发脉冲的对称性，使整流装置产生较大的谐波，进一步影响电能质量。
工厂供电刘介才.第五章课后答案
⼯⼚供电刘介才.第五章课后答案
第五章
1、⾼、低压线路的接线⽅式有哪⼏种？
接线⽅式有：放射式、树⼲式、环形。
2、架空线路和电缆线路的组成。
组成：导线、电杆、绝缘⼦、线路、⾦具等。
3、导线和电缆的选择应满⾜哪些条件?
发热条件，电压损耗条件，经济电流密，机械强度。
计算题
1、有⼀条采⽤BLX-500型铝芯橡⽪线明敷的220／380V 的TN-S 线路，线路计算电流为150A，当地最热⽉平均最⾼⽓温为+30。试按发热条件选择此线路的导线截⾯。
C °解：(1)相线截⾯的选择
A 查附录表19—1得环境温度为30时明敷的BLX-500型截⾯为50mm 的铝芯橡⽪线的C °2I =163A>I =150A，满⾜发热条件。因此相线截⾯选为A =50mm 。
al 30?2(2)中性线截⾯A 的选择
0按A ≥0.5A ，选A =25mm 。
0?02(3)保护线截⾯A 的选择
PE 由于A >35mm ，故选A ≥0.5A =25mm 。
2PE 2所选导线型号可表⽰为：BLX-500-(3×50+1×25+PE25)。
2、上题所⽰TN-S 线路，如果采⽤BLV-500型铝芯塑料线穿硬塑料管埋地敷设，当地最热⽉平均⽓温为+25。试按发热条件选择此线路导线截⾯及穿线管内径。
C °解：查附录表19-3得+25时5根单芯线穿硬塑料管(PC)的BLV-500型截⾯为120C °mm 的导线允许载流量I =160A>I
=150A。
2al 30因此按发热条件，相线截⾯选为120mm 。
2中性线截⾯按A ≥0.5A ，选A =70mm 。
《工厂供电 第版 》刘介才 课后习题详细答案
《工厂供电》
第三版
刘介才主编
课后习题解答
2014年8月
第一章习题解答
1-1 试确定图1-25所示供电系统中的变压器T1和线路WL1、WL2的额定电压？
图1-25 习题1-1的供电系统
解：1.变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为10.5ｋＶ。变压器Ｔ1的二次侧额定电压应比线路ＷＬ1末端变压器Ｔ2的一次额定电压高10％，即为242ｋＶ。因此变压器Ｔ1的额定电压应为10.5／242ｋV。
2.线路ＷＬ1的额定电压：应与变压器Ｔ2的一次额定电压相同，即为220ｋV。
3.线路ＷＬ2的额定电压：应为35ｋV，因为变压器Ｔ2二次侧额定电压为38.5ｋV，正好比35ｋV高10％。
1-2 试确定图1-26所示供电系统中的发电机和各变压器的额定电压？
图1-26 习题1-2的供电系统
解：1.发电机Ｇ的额定电压应比6ｋV线路额定电压高５％，因此发电机Ｇ的额定电压应为6.3ｋV。
2.变压器Ｔ1的额定电压：一次额定电压应与发电机Ｇ的额定电压相同，因
此其一次额定电压应为6ｋV。Ｔ1的二次额定电压应比220/380V线路额定电压高10％，因此其二次额定电压应为0.4ｋV。因此变压器Ｔ1的额定电压应为6／0.4ｋV。
3.变压器Ｔ2的额定电压：其一次额定电压应与发电机的额定电压相同，即其一次额定电压应为6.3ｋV。Ｔ2的二次额定电压应比110ｋV电网电压高10％，即其二次额定电压应为121ｋV。因此变压器Ｔ2的额定电压应为6.3／121ｋV。
4.变压器Ｔ3的额定电压：其一次额定电压应与110ｋV线路的额定电压相同，即其一次额定电压应为110ｋV。Ｔ3的二次额定电压应比10kＶ电压高10％，即其二次额定电压应为11ｋV。因此变压器Ｔ3的额定电压应为110／11ｋV。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

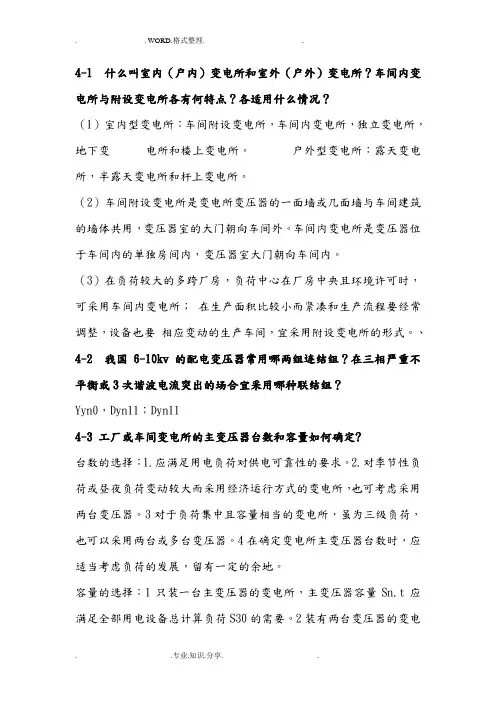

4-1 什么叫室内（户内）变电所和室外（户外）变电所？车间内变电所与附设变电所各有何特点？各适用什么情况？
（1）室内型变电所：车间附设变电所，车间内变电所，独立变电所，地下变电所和楼上变电所。户外型变电所：露天变电所，半露天变电所和杆上变电所。
（2）车间附设变电所是变电所变压器的一面墙或几面墙与车间建筑的墙体共用，变压器室的大门朝向车间外。车间内变电所是变压器位于车间内的单独房间内，变压器室大门朝向车间内。
（3）在负荷较大的多跨厂房，负荷中心在厂房中央且环境许可时，可采用车间内变电所；在生产面积比较小而紧凑和生产流程要经常调整，设备也要相应变动的生产车间，宜采用附设变电所的形式。、4-2 我国6-10kv的配电变压器常用哪两组连结组？在三相严重不平衡或3次谐波电流突出的场合宜采用哪种联结组？
Yyn0，Dyn11；Dyn11
4-3 工厂或车间变电所的主变压器台数和容量如何确定?
台数的选择：1.应满足用电负荷对供电可靠性的要求。2.对季节性负荷或昼夜负荷变动较大而采用经济运行方式的变电所，也可考虑采用两台变压器。3对于负荷集中且容量相当的变电所，虽为三级负荷，也可以采用两台或多台变压器。4在确定变电所主变压器台数时，应适当考虑负荷的发展，留有一定的余地。
容量的选择：1只装一台主变压器的变电所，主变压器容量Sn.t应满足全部用电设备总计算负荷S30的需要。2装有两台变压器的变电所，
每台变压器的容量Sn.t应同时满足以下两个条件：任一台变压器单独运行时，宜满足总计算负荷S30的大约60%~70%的需要；任一台变压器单独运行时，应满足全部一、二级负荷的需要。3车间变电所主变压器的单台容量上限一般不宜大于1000KV
·A。4.适当考虑负荷的发展。
4-4电力变压器并列运行必须满足那些条件？联结组不同的变压器并列运行有什么危险？并列变压器容量太大时有何不好？
电力变压器并列运行应满足的条件：1并列变压器一、二次电压必须对应相等。2并列变压器的阻抗电压（即短路电压）必须相等。3并列变压器的联结组别必须相同。
联结组不同变压器并列运行，会在变压器的二次侧产生很大的环流，可能使变压器绕组烧毁。
并列变压器容量太大时，不仅运行很不方便，而且在变压器特性稍有差异时，变压器间的环流将相当显著，特别是容量小的变压器容易过负荷或烧毁。
4—5电流互感器和电压互感器各有哪些功能？电流互感器工作时，二次侧为什么不能开路？互感器二次侧有一端为什么要接地？（1）用来使仪表、继电器等二次侧设备与主电路绝缘。用来扩大仪表、继电器等二次侧设备的应用范围。使测量仪表和继电器标准化。（2）电流互感器在工作时，由于二次回路串联的是电流线圈，阻抗很小，近似接近于短路状态。由I1N1-I2N2=I0N1可知，I1N1绝大部分与I2N2抵消，
所以I0N1很小，I0只有一次侧电流I1的百分之几，非常之小，但当二次侧开路时有I2=0，使得I0=I1，而I1取决于一次侧电路的负荷，与互感器二次侧负荷的变化无关，从而使I0突然增大到I1，要比正常工作时增大几十倍，会产生铁芯过热，并产生剩磁，降低了铁芯的准确度；同时在二次侧感应出高电压，危及人身和设备安全。（3）为了防止一、二次侧绕阻间绝缘击穿时，一次侧的高压传入二次侧，危及人身和设备安全。
4-6 开关触头间产生电弧的根本原因是什么?发生电弧有哪些游离方式?其中最初的游离方式是什么?维持电弧主要靠什么游离方式？
产生电弧的原因：触头在分断电流时，触头本身及触头周围的介质中含有大量可被游离的电子，在外加电压足够大时，产生强烈的电游离而发生电弧。
产生电弧的游离方式：
（1）热电发射：触头分断电流时，阳极表面大电流收缩集中，出现炽热光斑，温度很高，触头表面电子吸收热能，发射到触头间隙，形成自由电子。
（2）高电场发射：触头开断初，电场强度大，触头表面电子被强行拉出。
（3）碰撞游离：高速电子碰撞中性质点，使中性质点变成正离子和自由电子，当离子浓度足够大时，介质击穿产生电弧。
（4）热游离：电弧中心温度高达10000摄氏度，电弧中的中性质点游离为正离子和自由电子。
最初的游离方式：热电发射。
维持电弧主要靠：碰撞游离产生电弧热游离维持电弧。
4-7 使电弧熄灭的条件是什么？熄灭电弧的去有利方式有哪些？开关电器中有哪些常用的灭弧方法？
电弧熄灭的条件：去游离率>游离率
熄灭电弧的去游离方式：正负带电质点的“复合”，重新成为中性质点，正负带电质点的“扩散”，使电弧区带电质点减少。
开关电器中常用的灭弧方法：速拉灭弧法、冷却灭弧法、吹弧灭弧法、长弧切短灭弧法、粗弧切短灭弧法、狭沟灭弧法、真空灭弧法、SF6灭弧法。
4-8熔断器的主要功能是什么？什么叫“限流”熔断器？什么叫“非限流”熔断器？
功能：对电路及电路设备进行短路保护，有的熔断器还具有过负荷保护的功能。“限流”熔断器：能在短路后不到半个周期即短路电流未达冲击值之前能完全熄灭电弧，切断短路电流，从而使熔断器本身及其所保护的电气设备不必考虑短路冲击电流的影响。“非限流”熔断器：不能在短路电流到达冲击值之前熄灭电弧的熔断器。
4-9一般跌开式熔断器与一般高压熔断器在功能方面有何区别？一般跌开式熔断器与负荷型跌开式熔断器在功能方面有何区别？
4-10 高压隔离开关有哪些功能?有哪些结构特点?
隔离高压电源、保证设备和线路的安全检修。断开后有明显可见的断开间隙，没有专门的灭弧装置，不允许带负荷操作，可以通断不超过2A的空载变器、电容电流不超过5A的空载线路，与高压断路器配合使用。
4-11 高压负荷开关有哪些功能?它可装设什么保护装置?它靠什么来进行短路保护?
功能：具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流。
可装设热脱扣器保护装置，它与高压熔断器串联使用，借助熔断器来进行短路保护。
4-12高压断路器有哪些功能？少油断路器中的油与多油断路器中的油有哪些功能？为什么真空断路器和SF6断路器适用于频繁操作的场合，而油断路器不适合频繁操作？
1）不仅能通断正常负荷电流，而且能接通和承受一定时间的短路电流。并能够在保护装置作用下自动跳闸，切断短路的故障。
（2）多油断路器的油量多，其油的作用一方面作为灭弧介质，另一方面又作为相对地、甚至相与相之间的绝缘介质。少油断路器的油量少，其油只能作为灭弧介质，其外壳通常是带电的。
（3）真空断路器的体积小，动作快，寿命长，安全可靠和便于维护检修等优点，主要用于频繁操作和安全要求较高的场所。SF6断路器与油短路器相比较，具有断流能力强，灭弧速度快，绝缘性能好和检
