机箱电源维修DIY图解
电脑ATX电源电路原理分析与维修教程整理word精品
ATX 电源电路结构较复杂，各部分电路不但在功能上相互配合、 相互渗透，且各电路参数设置非 常严格，稍有不当则电路不能正常工作。
下面以市面上使用较多的银河、世纪之星 ATX 电源为例， 讲述ATX 电源的工作原理、使用与维修。
其主电路整机原理图见图 13-10，从图中可以看出，整个电路可以分成两大部分：一部分为从电源输入到开关变压器 T3之前的电路（包括辅助电源的原边电路）， 该部分电路和交流220V 电压直接相连，触及会受到电击，称为高压侧电路；另一部分为开关变压器 T3以后的电路，不和交流220V 直接相连，称为低压侧电路。
二者通过 C2、C3高压瓷片电容构成 回路，以消除静电干扰。
其原理方框图见图 13-1，从图中可以看出整机电路由交流输入回路与整流 滤波电路、推挽开关电路、辅助开关电源、 PWM 脉宽调制及推动电路、PS-ON 控制电路、自动稳压与保护控制电路、多路直流稳压输出电路和PW-OK 信号形成电路组成。
弄清各部分电路的工作原 理及相互关系对我们维修判断故障是很有用处的，下面简单介绍一下各组成部分的工作原理。
主机电源方框原理图 1、交流输入、整流、滤波与开关电源电路交流输入回路包括输入保护电路和抗干扰电路等。
输入保护电路指交流输入回路中的过流、过压 保护及限流电路；抗干扰电路有两方面的作用：一是指电脑电源对通过电网进入的干扰信号的抑制能 力：二是指开关电源的振荡高次谐波进入电网对其它设备及显示器的干扰和对电脑本身的干扰。
通常 要求电脑对通过电网进入的干扰信号抑制能力要强，通过电网对其它电脑等设备的干扰要小。
推挽开关电路由Q1、Q2、C7及T3，组成推挽电路。
推挽开关电路是 ATX 开关电源的主要部分， 它把直流电压变换成高频交流电压， 并且起着将输出部分与输入电网隔离的作用。
推挽开关管是该部 分电路的核心元件，受脉宽调制电路输送的信号作激励驱动信号， 当脉宽调制电路因保护电路动作或 因本身故障不工作时，推挽开关管因基级无驱动脉冲故不工作，电路处于关闭状态，这种工作方式称 作他激工作方式。

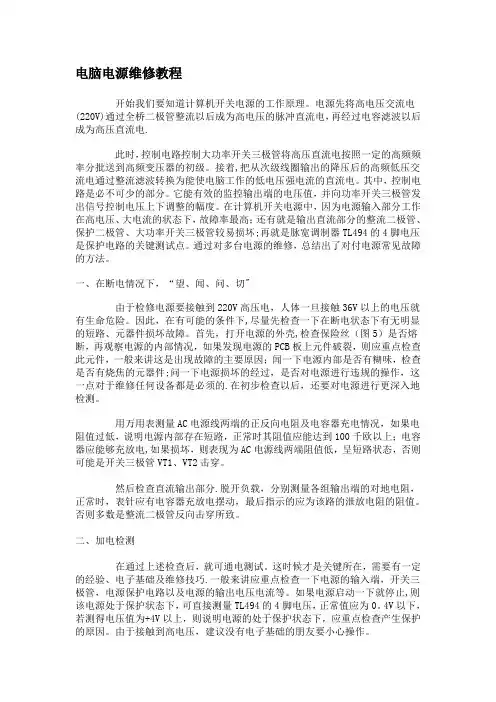

电脑电源维修教程
电脑电源维修教程开始我们要知道计算机开关电源的工作原理。
电源先将高电压交流电(220V)通过全桥二极管整流以后成为高电压的脉冲直流电，再经过电容滤波以后成为高压直流电.此时，控制电路控制大功率开关三极管将高压直流电按照一定的高频频率分批送到高频变压器的初级。
接着,把从次级线圈输出的降压后的高频低压交流电通过整流滤波转换为能使电脑工作的低电压强电流的直流电。
其中，控制电路是必不可少的部分。
它能有效的监控输出端的电压值，并向功率开关三极管发出信号控制电压上下调整的幅度。
在计算机开关电源中，因为电源输入部分工作在高电压、大电流的状态下，故障率最高；还有就是输出直流部分的整流二极管、保护二极管、大功率开关三极管较易损坏;再就是脉宽调制器TL494的4脚电压是保护电路的关键测试点。
通过对多台电源的维修，总结出了对付电源常见故障的方法。
一、在断电情况下，“望、闻、问、切"由于检修电源要接触到220V高压电，人体一旦接触36V以上的电压就有生命危险。
因此，在有可能的条件下,尽量先检查一下在断电状态下有无明显的短路、元器件损坏故障。
首先，打开电源的外壳,检查保险丝（图5）是否熔断，再观察电源的内部情况，如果发现电源的PCB板上元件破裂，则应重点检查此元件，一般来讲这是出现故障的主要原因；闻一下电源内部是否有糊味，检查是否有烧焦的元器件;问一下电源损坏的经过，是否对电源进行违规的操作，这一点对于维修任何设备都是必须的.在初步检查以后，还要对电源进行更深入地检测。
用万用表测量AC电源线两端的正反向电阻及电容器充电情况，如果电阻值过低，说明电源内部存在短路，正常时其阻值应能达到100千欧以上；电容器应能够充放电,如果损坏，则表现为AC电源线两端阻值低，呈短路状态，否则可能是开关三极管VT1、VT2击穿。
然后检查直流输出部分.脱开负载，分别测量各组输出端的对地电阻，正常时，表针应有电容器充放电摆动，最后指示的应为该路的泄放电阻的阻值。
ATX电源维修图纸与引脚定义加长城电源电路图
(1)5V12V快速整流管短路
(2)其中一个电压的取样电阻烧断或阻值有变化
(3)输出滤波电容爆浆
(4)电压输出短路
(5)LM339高低电平输出异常
3:5VSB无输出
(1)启动电阻(几百K左右大小)烧坏或阻值有变化,这个损坏最多
(2)电源管开路或短路
(3)后备电源电源管外围电阻或二极管损坏
9
5VSB
提供+5V Stand by电源，供电源启动电路用
10
12V
提供+12V电源
11
3.3V
提供+3.3V电源
12
-12V
提供-12V电源
13
GND
地线
14
-ON
电源启动信号，低电平-电源开启，高电平-电源关闭
15
GND
地线
16
GND
地线
17
GND
地线
18
-5V
提供-5V电源
19
5V
提供+5V电源
ATX电源维修图纸与引脚定义加长城电源电路图
供应:admin简介:1008电脑维修网点击：1295更新：2009-11-5 23:48:37字体：
电源通用IC代换表:
TL494/KA7500B/BD494/BDL494/S494PA/IR3M02/MB3670/MB3759
/MST894C/TL594/ULN8186/DBL494/ULS8194R/IR9494/UPC494
(4)5VSB输出端整流二极管短路
(5)E结所接的小阻值电阻烧断
下面是长城p4300的电路图
ATX电源的引脚定义：
针脚

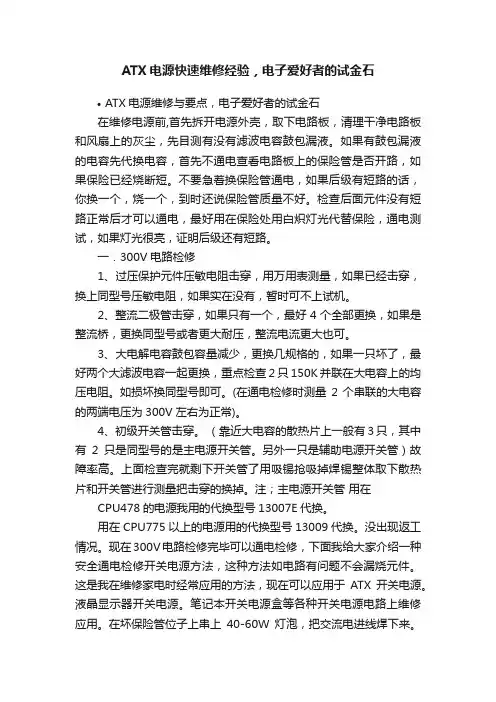

ATX电源快速维修经验，电子爱好者的试金石
ATX电源快速维修经验，电子爱好者的试金石•ATX电源维修与要点，电子爱好者的试金石在维修电源前,首先拆开电源外壳，取下电路板，清理干净电路板和风扇上的灰尘，先目测有没有滤波电容鼓包漏液。
如果有鼓包漏液的电容先代换电容，首先不通电查看电路板上的保险管是否开路，如果保险已经烧断短。
不要急着换保险管通电，如果后级有短路的话，你换一个，烧一个，到时还说保险管质量不好。
检查后面元件没有短路正常后才可以通电，最好用在保险处用白炽灯光代替保险，通电测试，如果灯光很亮，证明后级还有短路。
一．300V电路检修1、过压保护元件压敏电阻击穿，用万用表测量，如果已经击穿，换上同型号压敏电阻，如果实在没有，暂时可不上试机。
2、整流二极管击穿，如果只有一个，最好4个全部更换，如果是整流桥，更换同型号或者更大耐压，整流电流更大也可。
3、大电解电容鼓包容量减少，更换几规格的，如果一只坏了，最好两个大滤波电容一起更换，重点检查2只150K并联在大电容上的均压电阻。
如损坏换同型号即可。
(在通电检修时测量2个串联的大电容的两端电压为300V左右为正常)。
4、初级开关管击穿。
（靠近大电容的散热片上一般有3只，其中有2只是同型号的是主电源开关管。
另外一只是辅助电源开关管）故障率高。
上面检查完就剩下开关管了用吸锡抢吸掉焊锡整体取下散热片和开关管进行测量把击穿的换掉。
注；主电源开关管用在CPU478的电源我用的代换型号13007E代换。
用在CPU775以上的电源用的代换型号13009代换。
没出现返工情况。
现在300V电路检修完毕可以通电检修，下面我给大家介绍一种安全通电检修开关电源方法，这种方法如电路有问题不会漏烧元件。
这是我在维修家电时经常应用的方法，现在可以应用于ATX开关电源。
液晶显示器开关电源。
笔记本开关电源盒等各种开关电源电路上维修应用。
在坏保险管位子上串上40-60W灯泡，把交流电进线焊下来。
把准备好的带插头的电源线焊接在电路板上的交流进线处，插上电源通电一瞬间，这时可以看见灯泡亮一下就熄灭，证明300V电路短路故障检修成功，取下灯泡换上新保险管。

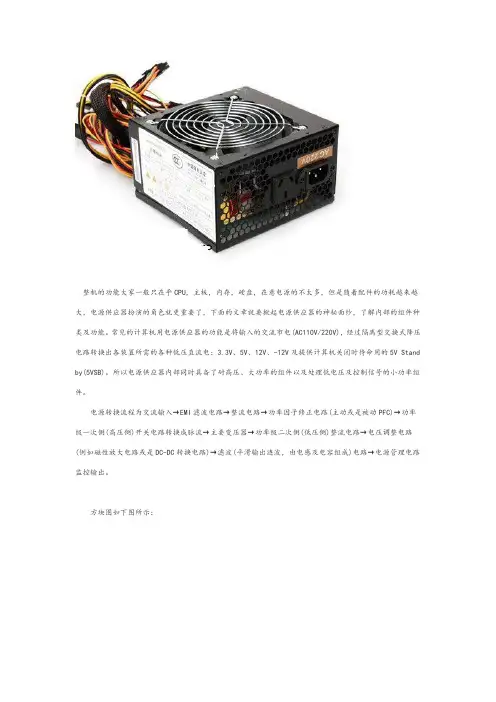

电脑电源拆解图详解维修
整机的功能大家一般只在乎CPU，主板，内存，硬盘，在意电源的不太多，但是随着配件的功耗越来越大，电源供应器扮演的角色就更重要了，下面的文章就要掀起电源供应器的神秘面纱，了解内部的组件种类及功能。
常见的计算机用电源供应器的功能是将输入的交流市电(AC110V/220V)，经过隔离型交换式降压电路转换出各装置所需的各种低压直流电：3.3V、5V、12V、-12V及提供计算机关闭时待命用的5V Stand by(5VSB)。
所以电源供应器内部同时具备了耐高压、大功率的组件以及处理低电压及控制信号的小功率组件。
电源转换流程为交流输入→EMI滤波电路→整流电路→功率因子修正电路(主动或是被动PFC)→功率级一次侧(高压侧)开关电路转换成脉流→主要变压器→功率级二次侧(低压侧)整流电路→电压调整电路(例如磁性放大电路或是DC-DC转换电路)→滤波(平滑输出涟波，由电感及电容组成)电路→电源管理电路监控输出。
方块图如下图所示：以下从交流输入端EMI滤波电路常见的组件开始介绍。
交流电输入插座：此为交流电从外部输入电源供应器的第一道关卡，为了阻隔来自电力在线干扰，以及避免电源供应器运作所产生的交换噪声经电力线往外散布干扰**用电装置，都会于交流输入端安装一至二阶的EMI(电磁干扰)Filter(滤波器)，其功能就是一个低通滤波器，将交流电中所含高频的噪声旁路或是导向接地线，只让60Hz左右的波型通过。
上面照片中，中央为一体式EMI滤波器电源插座，滤波电路整个包于铁壳中，能更有效避免噪声外泄；右方的则是以小片电路板制作EMI滤波电路，通常使用于无足够深度安装一体式EMI滤波器的电源供应器，少了铁皮外壳多少会有噪声泄漏情形；而左边的插座上只加上Cx与Cy电容(稍后会介绍)，使用这类设计的电源，其EMI滤波电路通常需要做在主电路板上，若是主电路板上的EMI电路区空空如也，就代表该区组件被省略掉了。
目前使用12公分风扇的电源供应器内部空间都不太能塞下一体式EMI滤波器，所以大多采用照片左右两边的做法。

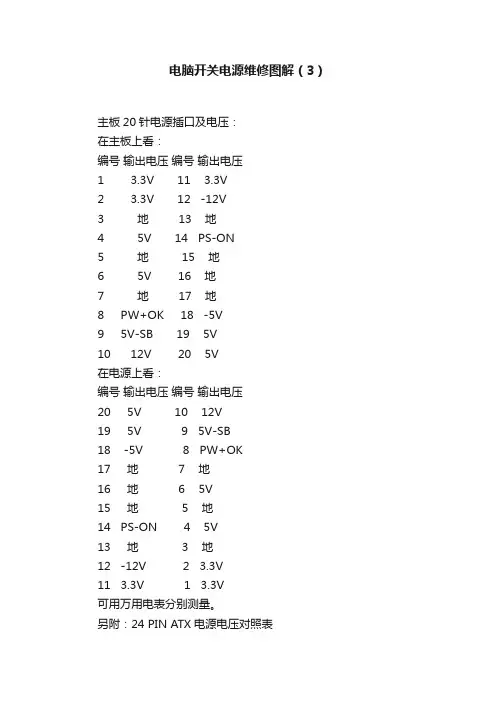

电脑开关电源维修图解（3）
电脑开关电源维修图解（3）主板20针电源插口及电压：在主板上看：编号输出电压编号输出电压1 3.3V 11 3.3V2 3.3V 12 -12V3 地 13 地4 5V 14 PS-ON5 地 15 地6 5V 16 地7 地 17 地8 PW+OK 18 -5V9 5V-SB 19 5V10 12V 20 5V在电源上看：编号输出电压编号输出电压20 5V 10 12V19 5V 9 5V-SB18 -5V 8 PW+OK17 地 7 地16 地 6 5V15 地 5 地14 PS-ON 4 5V13 地 3 地12 -12V 2 3.3V11 3.3V 1 3.3V可用万用电表分别测量。
另附：24 PIN ATX电源电压对照表ATX电源几组输出电压的用途+3.3V：最早在ATX结构中提出，现在基本上所有的新款电源都设有这一路输出。
而在AT/PSII电源上没有这一路输出。
以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从第二代奔腾芯片开始，由于CPU的运算速度越来越快，INTEL公司为了降低能耗，把CPU的电压降到了3.3V以下，为了减少主板产生热量和节省能源，现在的电源直接提供3.3V电压，经主板变换后用于驱动CPU、内存等电路。
+5V：目前用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路。
+12V：用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。
在最新的P4系统中，由于P4处理器能能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其它电路。
所以P4结构的电源+12V输出较大，P4结构电源也称为ATX12V。
-12V：主要用于某些串口电路，其放大电路需要用到+12V和-12V，通常输出小于1A.。
-5V：在较早的PC中用于软驱控制器及某些ISA总线板卡电路，通常输出电流小于1A.。
电脑电源拆解详解
图1：电源内部结构拆解电脑电源一次侧和二次侧：通常PC电源在两个散热片之间会有三个变压器，当然不是每一种的拓扑结构都是这样，主开关变压器是最大的那个，中等体积的变压器（待机变压器）用来产生+5Vsb输出，而最小的变压器（推动变压器）用于PWM控制电路，用来隔离二次侧和一次侧电路。
但是要注意，在一些电源里不使用变压器作为一、二次侧电路，而使用一个或几个光耦来分隔，所以在这些电源里你可能只找到两个变压器。
在一次侧散热片上你能找到主开关管，如果电源配备了主动PFC，还包括PFC开关管和配套的快恢复二极管。
一些厂商会将主动PFC放在一个独立的散热片上，在这些电源里你在一次侧找到两个散热片。
在二次侧散热片上你能找到若干个整流管。
它们内部是两个封装在一起的整流用功率二极管。
你还会发现一些属于输出滤波级的小号的电解电容与线圈，找到它们你就找到了二次侧。
一个确定一次侧与二次侧更简单的办法就是看输出的接线组连接在二次侧而输入接线连接在一次侧。
电脑电源一级EMI和二级EMI滤波电路EMI滤波电路的主要作用是保护电源及设备而起到滤除外界电网的高频脉冲对电源的干扰，也能抑制电源产生的杂波传导干扰市电。
一个完整的一级和二级EMI电路应该是这样的：图2：一二级滤波电路上图中的电路图和下面实物对应部分参看一下就是，不懂没关系，日后有兴趣再继续深入学习的话自然会了解的。
简单说说标注字母所代表的元件：RV1代表压敏电阻（MOV）；C1和C2代表Y电容，一般都标有安全认证标志（如UL、CSA 等标识）和耐压AC250V或AC275V字样。
；L1和L2代表铁氧体线圈；C3是X 电容；（X电容是并联在市电输入火线和零线之间的任何电容，Y电容是成对出现的，需要串联连接到火线和零线之间并将两个电容的中点接地，也就是连接到电源外壳上，因而对于市电输入而言它们是并联的。
）电脑电源高压滤波电容在一些电源的实物拆解图中，我们是否会注意到一点，高压滤波电容有的是用一对，而有的只用一个。
【8A版】AT某电脑开关电源维修图解
一颗强劲的CPU可以带着我们在复杂的数码世界里飞速狂奔，一块超酷的显示卡会带着我们在绚丽的3D世界里领略那五光十色的震撼，一块发烧级的声卡更能带领我们进入那美妙的音乐殿堂，一个强劲而稳定工作的电脑电源，则是我们的计算机能出色工作的必要保证。
计算机开关电源工作电压较高，通过的电流较大，又工作在有自感电动势的状态下，因此，使用过程中故障率较高。
对于电源产生的故障，不少朋友束手无策，其实，只要有一点电子电路知识，就可以轻松的维修电源。
首先，我们要知道计算机开关电源的工作原理。
电源先将高电压交流电（220V）通过全桥二极管（图1、2）整流以后成为高电压的脉冲直流电，再经过电容滤波（图3）以后成为高压直流电。
此时，控制电路控制大功率开关三极管将高压直流电按照一定的高频频率分批送到高频变压器的初级（图4）。
接着，把从次级线圈输出的降压后的高频低压交流电通过整流滤波转换为能使电脑工作的低电压强电流的直流电。
其中，控制电路是必不可少的部分。
它能有效的监控输出端的电压值，并向功率开关三极管发出信号控制电压上下调整的幅度。
在计算机开关电源中，由于电源输入部分工作在高电压、大电流的状态下，故障率最高；其次输出直流部分的整流二极管、保护二极管、大功率开关三极管较易损坏；再就是脉宽调制器TL494的4脚电压是保护电路的关键测试点。
通过对多台电源的维修，总结出了对付电源常见故障的方法。
一、在断电情况下，“望、闻、问、切”由于检修电源要接触到220V高压电，人体一旦接触36V以上的电压就有生命危险。
因此，在有可能的条件下，尽量先检查一下在断电状态下有无明显的短路、元器件损坏故障。
首先，打开电源的外壳，检查保险丝（图5）是否熔断，再观察电源的内部情况，如果发现电源的PCB板上元件破裂，则应重点检查此元件，一般来讲这是出现故障的主要原因；闻一下电源内部是否有糊味，检查是否有烧焦的元器件；问一下电源损坏的经过，是否对电源进行违规的操作，这一点对于维修任何设备都是必须的。
ATX电源维修图纸与引脚定义加长城电源电路图
供应:admin简介:1008电脑维修网点击：1295更新：2009-11-5 23:48:37字体：
电源通用IC代换表:
TL494/KA7500B/BD494/BDL494/S494PA/IR3M02/MB3670/MB3759
/MST894C/TL594/ULN8186/DBL494/ULS8194R/IR:
(1)5V12V快速整流管短路
(2)其中一个电压的取样电阻烧断或阻值有变化
(3)输出滤波电容爆浆
(4)电压输出短路
(5)LM339高低电平输出异常
3:5VSB无输出
(1)启动电阻(几百K左右大小)烧坏或阻值有变化,这个损坏最多
(2)电源管开路或短路
(3)后备电源电源管外围电阻或二极管损坏
(4)5VSB输出端整流二极管短路
(5)E结所接的小阻值电阻烧断
下面是长城p4300的电路图
ATX电源的引脚定义：
针脚
电压
功能
1
3.3V
提供 +3.3V 电源
2
3.3V
提供 +3.3V 电源
3
GND
地线
4
5V
提供 +5V 电源
5
GND
地线
6
5V
提供 +5V 电源
7
GND
地线
8
PW-OK
Power OK，指示电源正常工作
/UA494/TL494CN
体检测方法:
脱机待机下,测试整流后的两个大滤波电容上应有+300V左右的直流电压,ATX14脚(绿线,PS信号)应该有5V,LM339的13脚(PG)应该为0V,ATX紫色线上应该有+5V,其他各脚为0V.
利用废旧ATX电源DIY了一个可调维修电源
利用废旧ATX电源DIY了一个可调维修电源先上成品图镇楼：最大电压24V12V100W汽车灯泡做负载测试如需要改造过程的请回帖说我会把详细过程发出来下面是改造资料：我用的是一个金河田的300W电源开机保护测试12V输出整流管短路更换后测试开机正常适用于 494（或7500B）+339方案的的ATX电源（很多山寨电源都是采用此方案）网上找到的改造经典图，我就是按照这图的参数改的1、首先把ATX电源的 -12V -5V 3.3V，5V 输出端元件拆除。
可以顺着输出线的接线处往后拆，一直拆到变压器出来的整流管。
2、把 +3.3V +5V +12V -5V,-12V 连接到LM339的5脚的欠压过压保护电路的取样电路拆除，这几路到LM3395脚的电阻稳压管拆除。
不拆除的话电源开机会自动保护无输出。
3、把12V输出端的滤波电容换成耐压30V以上的，防止电压调高后电容会爆。
4、12V输出端到TL494的12脚有个给494供电的二极管拆掉。
5、拆掉+5V连接到TL494的1脚的取样电阻，把+12V到494的1脚的取样电阻换成22K的。
494的1脚对地电阻拆除换成5.6K 的电阻。
6、TL494的2脚对地的电阻拆除，2脚和14脚基准电压之间的4.7K电阻拆除，2脚与3脚之间的RC电路不要动。
然后按照经典图上的方式改造连接电位器尽量用多圈精密的，这样改造成功后就可以测试电压调式了应该可以在0-24V调整了上电测试之前强烈建议在220V输入端串接一个50左右的灯泡，上电开机后如果灯泡一直亮说明电源有短路，如果灯泡只是在通电的一瞬间闪一下说明电源正常。
如果调压正常就可以改调流了；把TL494 15 16脚的连接断开按照经典图改装取样电阻R38 我是用的数显表头内的取样电阻。
散热风扇和数显表头的供电采用辅助电源+5VSB供电。
下面是详细过程图片：拆除元件连接调压电位器 10K的正面 339 +494 集成电路可以看到 3.3 5 -12 -5都拆掉了更换的电容还没焊到位置3个变压器串接灯泡防止烧毁调压成功12V0.15A的风扇 4.9V的时候电流0.04A上汽车灯泡12V 55W的调压调流都连接好了灯泡测试乐极生悲调过了烧泡下面是外壳改造：找了块装监控时用的防水箱里面的贴片切割切下折边纯手工正好盖上对比下电压电流数显一体表头精度一般完成灯泡测试。
电源维修图解
计算机开关电源的工作原理与维修 精英维修部ＱＱ交流：４５９０９０９２０计算机开关电源工作电压较高，通过的电流较大，又工作在有自感电动势的状态下，因此，使用过程中故障率较高。
对于电源产生的故障，不少朋友束手无策，其实，只要有一点电子电路知识，就可以轻松的维修电源。
本ｒ合电源方框图（图-2）和ATX型电源电路原理图（附后）图-1ATX型电源外形图图-2ATX型电源方框图对ATX电源控制电路的工作原理进行了较详细的阐述，望能对广大维修者有所帮助。
一、ATX型电源电路的组成及工作原理ATX开关电源，电路按其组成功能分为：交流输入整流滤波电路、脉冲半桥功率变换电路、辅助电源电路、脉宽调制控制电路、PS-ON和PW-OK产生电路、自动稳压与保护控制电路、多路直流稳压输出电路。
请参照图1和ATX电源电路原理图。
1.辅助电源电路只要有交流市电输入，ATX开关电源无论是否开启，其辅助电源一直在工作，为开关电源控制电路提供工作电压。
市电经高压整流、滤波，输出约300V直流脉动电压，一路经R72、R76至辅助电源开关管Q15基极，另一路经T3开关变压器的初级绕组加至Q15集电极，使Q15导通。
T3反馈绕组的感应电势(上正下负)通过正反馈支路C44、R74加至Q15基极，使Q15饱和导通。
反馈电流通过R74、R78、Q15的b、e极等效电阻对电容C44充电，随着C44充电电压增加，流经Q15基极电流逐渐减小，T3反馈绕组感应电势反相(上负下正)，与C44电压叠加至Q15基极，Q15基极电位变负，开关管迅速截止。
Q15截止时，ZD6、D30、C41、R70组成Q15基极负偏压截止电路。
反馈绕组感应电势的正端经C41、R70、D41至感应电势负端形成充电回路，C41负极负电压，Q15基极电位由于D30、ZD6的导通，被箝位在比C41负电压高约6.8V(二极管压降和稳压值)的负电位上。
同时正反馈支路C44的充电电压经T3反馈绕组，R78，Q15的b、e极等效电阻，R74形成放电回路。
ATX电源维修实例
ATX电源维修实例1. 我的电源因为电容鼓了,我把它换了,现在第一次启动不了要等一会才能启动，不知道是什么原因?答：先开机通电检测+300V\+5VSB\KA7500B的第12脚(供电端)电压是否在开机后呈缓慢上升,如果查到哪一路,是这种情况,则说明该支路中有元件不良(或热稳定性不良,先要预热),特别是电解电容,如果充放电能力下降,就会出现这种故障，可对应检查。
2. 一台ATX电源(七喜-320T) 故障：不能启动（开机）。
检修：先用万用表测电源输出端（3.3V 5V 12V）没有发现有短路现象（3.3V输出端为22Ω；5V 输出端为50Ω；12V输出端为262Ω），通电后短接绿―黑线，电源只听见一声很轻的吱声后无任何反应（电扇不转），断开绿―黑线的短接线（弯头镊子），测量紫色线（+5VSB）有5V电压。
拆开电源发现5V的滤波电解电容（3300uF/10V）凸顶，更换电容后故障排除。
请教李永芳老师,为什么ATX电源的5V滤波电容凸顶会导致电源无法启动?答：5V的滤波电容凸起，将导致5V滤波不良，有脉动直流电中的一部分交流成分串入电路中，引起电源保护。
有的电容鼓包也会引起电路短路，一样也会引起电源保护。
这种故障现象将出现短接黑线后通电风扇转一下即停，然后没有任何反应。
因为电脑电源对电压的精密度非常高，因此，在维修这类电源时，一定要认真仔细排查，如果掌握了其维修技巧和方法，其实也很简单。
3. comATX电源的开关管多为两只MJE13007,而MJE13007的功率为80W.两只管就是160W,为什么铭牌上写250W-300W,不解。
答：有时,不能仅从开关管功率来判断该电路的输出功率大小。
如ATX电源,由于电路中加了一个功率因素转换电路,其核心是一只功率因素变压器,通过它就能将带负载能力及功率增大。
4. 一个ATX电源爆掉两滤波电容,换好后测量-12V高至-9.8V,其它电压正常.求解决方法。
答：先测试一下+5V和+12V以及+3.3V电压是否正常.如正常,则是该支路故障,可查输出端的双二极管及电解滤波电容;如也不正常,则是开关管,电阻,另两只辅助电源管或二极管等性能不良,可更换试之。
电脑atx电源电路原理分析与维修教程整理
ATX 电源的经典维修ATX电源结构简介ATX电源电路结构较复杂，各部分电路不但在功能上相互配合、相互渗透，且各电路参数设置非常严格，稍有不当则电路不能正常工作。
下面以市面上使用较多的银河、世纪之星ATX电源为例，讲述ATX电源的工作原理、使用与维修。
其主电路整机原理图见图13-10，从图中可以看出，整个电路可以分成两大部分：一部分为从电源输入到开关变压器T3之前的电路(包括辅助电源的原边电路)，该部分电路和交流220V电压直接相连，触及会受到电击，称为高压侧电路；另一部分为开关变压器T3以后的电路，不和交流220V直接相连，称为低压侧电路。
二者通过C2、C3高压瓷片电容构成回路，以消除静电干扰。
其原理方框图见图13-1，从图中可以看出整机电路由交流输入回路与整流滤波电路、推挽开关电路、辅助开关电源、PWM脉宽调制及推动电路、PS-ON控制电路、自动稳压与保护控制电路、多路直流稳压输出电路和PW-OK信号形成电路组成。
弄清各部分电路的工作原理及相互关系对我们维修判断故障是很有用处的，下面简单介绍一下各组成部分的工作原理。
图13-1 主机电源方框原理图1、交流输入、整流、滤波与开关电源电路交流输入回路包括输入保护电路和抗干扰电路等。
输入保护电路指交流输入回路中的过流、过压保护及限流电路；抗干扰电路有两方面的作用：一是指电脑电源对通过电网进入的干扰信号的抑制能力：二是指开关电源的振荡高次谐波进入电网对其它设备及显示器的干扰和对电脑本身的干扰。
通常要求电脑对通过电网进入的干扰信号抑制能力要强，通过电网对其它电脑等设备的干扰要小。
推挽开关电路由Q1、Q2、C7及T3，组成推挽电路。
推挽开关电路是ATX开关电源的主要部分，它把直流电压变换成高频交流电压，并且起着将输出部分与输入电网隔离的作用。
推挽开关管是该部分电路的核心元件，受脉宽调制电路输送的信号作激励驱动信号，当脉宽调制电路因保护电路动作或因本身故障不工作时，推挽开关管因基级无驱动脉冲故不工作，电路处于关闭状态，这种工作方式称作他激工作方式。
联想机箱面板改接线图
家悦（机箱面板接线图）
普通主板(联想家悦机箱用普通主板接线)
粗黑 灰 绿 红 黄
பைடு நூலகம்
AUDIO 粗黑 黑
蓝
棕
音频
黑
蓝 棕 白 橙色 黄
红
灰
白
绿
粗黑 红 白 绿 粗黑 USB
粗黑 棕 兰 白 粗黑
红 白 绿 粗黑 USB
棕 兰 白 粗黑
棕
电源 黄
灰
指示灯
黄
绿黑蓝白
黑色 黑
绿
白
蓝
M730（机箱面板接线图）
普通主板（联想M730机箱用普通主板接线）
白棕蓝
黑
AUDIO 粗黑 黑
蓝
棕
音频
黄 红 绿 灰 粗黑 橙色 黄
红
灰
白
绿
粗黑 红 白 绿 粗黑 USB
粗黑 棕 蓝 白 粗黑
红 白 绿 粗黑 USB
棕 蓝 白 粗黑
绿
电源 黄
灰
指示灯
蓝
灰黄白黑
黑色 黑
绿
白
蓝
电脑ATX电源各类常见故障维修实例
电脑ATX电源各类常见故障维修实例一.长城ATX-300P4-PFC型电脑电源，按压启动按钮，电脑没有任何反应打开主机箱盖，拔下20针排插，通电测得绿线端有3.67V电压，紫线端有5.08V 电压，说明电源辅助电路工作正常，估计是功率开关管损坏无法工作。
1.故障初析从机箱里拆出电源盒，打开盒盖，拔掉抗干扰电感线圈插头和电源进线插头，焊脱散热风扇引线，拆出电路板，把灰尘清除干净，以便检修。
先在市电输入端焊接一条临时电源线，把抗干扰线圈的插座处用导线短接，以便通电检测。
经加电测量，待机时ICI（KA7500B）的供电端（12）脚电压为16.06V，（14）脚的基准电压为4.98V，死区控制端④脚为4.23V，说明IC1基本是好的。
为了方便监视，在12V和5V的输出端都焊接汽车用的12V/100W灯泡做假负载。
通电，试把PS-ON绿线端短路，灯泡不亮。
这时测量IC1的④脚电位从4.23V下降为3.86V，虽能下降，但仍不能为低电平，导致IC1无法振荡工作，所以输出无电压，灯泡不亮。
试对IC1④脚直接短路，灯泡便亮了起来，初步判定IC1是好的，问题应查四电压比较器IC2（LM339N）和相关的电路（见附图）。
2.开/关机原理根据原理图分析，启动时IC1的④脚要为低电平，必须具备两个条件：其一是Q7必须截止使D22也截止；其二是IC2A的②脚必须为低电平使D26也截止。
从开/关机电路工作情况看，待机时Q8和Q7应都为导通状态，那么IC1的⑩脚基准电压经Q7的ec极和R40使D22也导通，才能为IC1的死区控制端④脚提供待机高电平电位。
开机时，由于PS-ON被拉为低电平，D27截L，使Q8的b极失去偏置，Q8截止，使Q7的b极反偏也截止，Q7截止c极就无电压输出，那么D22也反偏截止，终止对I（1④脚提供高电平。
故障时测量Q7集电极电压为0V，说明这部分开/关机电路工作正常。
开机时因Q8截止，D23也截止，那么IC2A的⑤脚电位就上升到设定值（⑤脚电位就是R60、D24和R84、RR66及并联的RR61的分压值）约为1.88V，比④脚1.35V高，那么②脚就会输出高电平，所以应该怀疑的对象还是比较器IC2A及相关的电路。
拆修一个航嘉多核WD500电源拆机乐园
拆修一个航嘉多核WD500电源拆机乐园最近闲来无事研究了一下市售电源的各种拓扑结构，先说电源初级侧，低端的一般都是被动式PFC+半桥拓扑，稍微好点的大厂电源一般都采用主动式PFC+双管正激的结构了，效率高点的有半桥LLC谐振结构等，我看现在新出的高效率电源都改成全桥LLC拓扑了。
其他诸如移相全桥拓扑和有源钳位+单管正激的比较少见。
再说次级侧，基本低端的都是肖特基二极管整流出12v、5v然后单磁放大出3.3v；高端的肯定是同步整流12v+dc-dc出5v和3.3v了，双磁放大的电源也有单是很少。
研究了这么多之后要找个电源练练手，到闲鱼上看了看，碰到一个坏的航嘉多核WD500，几十块钱，为了业余爱好投资还是值得的。
收到货测了下，通电测待机5v正常，短接绿黑线开机，风扇不起转而是抖动。
测量12v电压只有9.几伏，5v只有3.几伏。
下面开拆。
简单看了下这个电源的结构，初级侧的一级和二级EMI还可以。
待机IC是TNY277PN主动式PFC和主控IC是CM6800TX主动式PFC的二极管和场管场管型号26NM60N，两个场管并联。
主电容450V 85℃ 330μf，耐温和容量缩水有点大。
主开关管13NM60N次级侧的大水泡12v 5v -12v共用，中间的是3.3v磁放大电感，右边的是3.3v电感三个光耦和监控IC WT751002S。
一个光耦是5vsb使用，一个是pson开机使用，一个是12v使用。
过流保护ic是AS339，四路比较器。
以上就是这个电源的基本结构，下面开始维修，自己制作了一个短接开关，比直接用镊子短接方便点。
WT7510引脚定义如下1脚pg输入，2脚接地，3脚控制初级pwm芯片工作，低电平有效；4脚通过470欧电阻连接pson；5脚监控3.3v，6脚监控5v 7脚待机时由5vsb供电，开机后由12v供电；8脚位pg输出，为开漏输出。
wt7510时序，4脚pson被拉低后，3脚FPL要拉低。
