阀门图例（阀门图形符号）是指用绘图的方式将阀门用简单的图形描绘出来进行标注。

阀门图例起到一个示意、标准的作用，一般来说，阀门图例的差异都不大，但也会存在一定程度上的区域性差别。

阀门图例大全包括各个种类阀门的图例，其中也包含了球阀、蝶阀、闸阀、截止阀等多种常用阀门的符号信息。

在给排水专业制图中，阀门图例大全是重要的参考资料。

不同种类的阀门符号表示都不同，为帮助大家掌握各个阀门的符号表示方法。

阀门电气符号和文字代号

阀门电气符号和文字代号
阀门电气符号和文字代号通常用于表示阀门在电气系统中的功能和位置。

以下是一些常见的阀门电气符号和文字代号：
电磁阀：通常用字母“D”表示，表示电磁阀的线圈。

气动阀：通常用字母“Q”表示，表示气动阀的驱动装置。

电动阀：通常用字母“D”表示，表示电动阀的驱动装置。

手动阀：通常用字母“M”表示，表示手动阀的手柄。

此外，还有一些其他的符号和文字代号用于表示阀门的其他特性和参数，例如阀门的类型、规格、工作压力等。

具体的符号和文字代号可能会因不同的行业和标准而有所不同，因此建议查阅相关的电气图例或手册以获取准确的信息。

工业管道阀门符号

工业管道阀门符号
工业管道阀门符号是表示各种类型阀门及其位置和功能的图形符号。

不同类型的阀门有不同的符号表示。

下面是一些常用的工业管道阀门符号：
1.截止阀（Gate Valve）：表示为一个类似“□”形状的图形。

2.旋塞阀（Plug Valve）：表示为一个类似“Π”形状的图形。

3.蝶阀（Butterfly Valve）：表示为一个类似“⌖”形状的图形。

4.球阀（Ball Valve）：表示为一个类似“●”形状的图形。

5.调节阀（Globe Valve）：表示为一个类似“⊙”形状的图形。

6.安全阀（Safety Valve）：表示为一个类似“⊥”形状的图形。

这些符号通常结合箭头和线条来表示阀门的开关状态和流向。

例如，一个打开的截止阀可以使用一个指向上方的箭头，而关闭的阀门可以使用一个指向下方的箭头。

需要注意的是，符号的具体形状和风格可能会有所不同，具体的符号应根据所使用的标准或规范来确定。

阀门标识符号大全

阀门标识符号大全
1.按阀门类型标识：如截止阀、节流阀、闸阀、蝶阀、球阀、旋塞阀等。

2.按驱动方式标识：自动阀门（如止回阀、减压阀、疏水阀、安全阀等）和驱动阀门（如截止阀、节流阀、闸阀、碟阀等）。

3.按结构特性标识：如截门形（关闭件沿着阀座中心线移动）、闸门形（关闭件沿着垂直于阀座的中心线移动）、旋塞形（如旋塞阀）等。

4.按阀门材料标识：如铸铁阀、铸钢阀、不锈钢阀、铜阀等。

5.按公称通径和公称压力标识：如DN15、DN20、DN25等（公称通径）和PN1.0、PN1.6、PN2.5等（公称压力）。

6.按适应介质标识：如水阀、气阀、油阀、蒸汽阀等。

7.按温度标识：如常温阀、高温阀、低温阀等。

8.开关标识：如O代表开（open），S代表关（shut）。

阀门标识符号的作用在于方便人们识别阀门的类型、结构、材料、公称通径、公称压力、适应介质、温度以及关闭方向等信息。

通过阀门标识符号，可以快速了解阀门的基本特性和使用方法，有利于正确选用和安装阀门。

阀门的表示符号

4
结构形式（闸）
１：明杆楔式单闸阀２：明杆楔式双闸板 3：明杆平行单闸板
4：明杆平行双闸板５：暗杆楔式单闸板 6：暗杆楔式双闸板
5
密封面和衬里材料
T：铜合金 H：不锈钢 Y：硬质合金钢 X：橡胶
6
公称压力(kgf/cm2) Nhomakorabea7
阀体材料
对于PN≤1.6MPa的碳铸铁阀门或PN>2.5MPa的碳钢阀门则略去本单元
公称尺寸（英寸）阀门形式压力等级材质端部连接形式附加说明
阀门形式：
G-闸阀 C-止回阀 B-球阀 F-蝶阀 L-截止阀 T-三通阀 N-针形阀
Ｙ：减压阀Ａ：安全阀：球阀 D：蝶阀
2
驱动形式
3：蜗轮 4：正齿轮 6：气动 7：液动 9：电动
对手轮、手柄式板手等直接传动的阀门省略本单元
3
连接形式
１：内螺纹２：外螺纹４：法兰 6 ：焊接
压力等级：
A-ANSI 150LB B-ANSI 300LB C-ANSI 600LB D-API602 800LB E-ANSI 900LB F-ANSI 1500LB G-ANSI 2500LB
阀门材料及腐蚀余量：
1-碳钢 2-不锈钢 3-铜镍合金 4-铜铝合金 5-铸铁
端部连接形式：
F-平面法兰 J-钢圈法兰 R-凸面法兰 S- NPT螺纹
W-对焊 X-插焊 L-加长阀体 M-特殊端部
附加说明：
F-通孔型

阀门图列符号,自控阀门图列(图形)符号

阀门图列符号，自控阀门图列（图形）符号阀门的图例符号大全阀门图例符号是对阀门简单的图形标注,一般用于制图等领域；阀门图形符号包含了球阀、蝶阀、止回阀等多种常用阀门的符号信息。

相信大部分客户中。

在制图以及施工中对一些阀门的图列没有太多的了解。

相比大家也不知道去哪里查看吧？今天本公司小编就为大家整理了我们在日常中常见的图列大全，以供大家查阅。

阀门图例大全包括各个种类阀门的图例，在给排水专业制图中，阀门图例大全是重要的参考资料。

阀门图例起到一个示意、标准的作用，一般来说，阀门图例的差异都不大，但也会存在一定程度上的区域性差别。

阀门图例应以图样表示，不得以文字代替绘图。

如必须对某部分进行说明时，说明文字应通俗易懂、简明清晰。

有关全工程项目的问题应在首页说明，局部问题应注写在本张图纸内。

总的来说，要想做到图片清晰晰、简明，符合设计、施工、存档的要求，了解阀门图例大全是一个必要条件。

希望本文章对大家有所帮助。

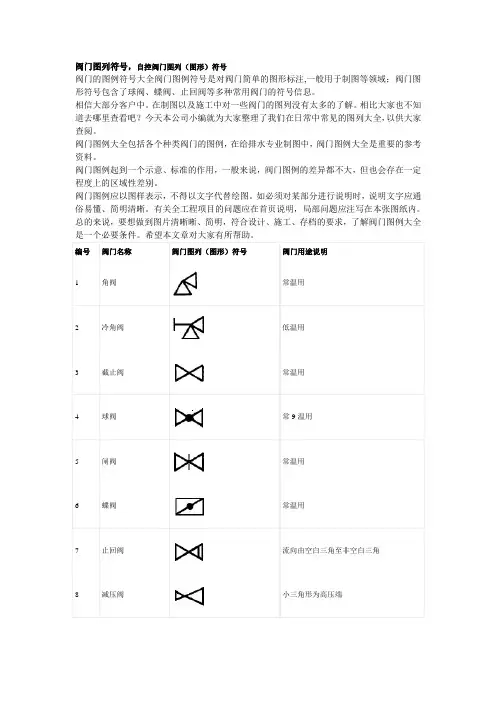

编号阀门名称阀门图列（图形）符号阀门用途说明1 角阀常温用2 冷角阀低温用3 截止阀常温用4 球阀常9温用5 闸阀常温用6 蝶阀常温用7 止回阀流向由空白三角至非空白三角8 减压阀小三角形为高压端9 节流阀即针形阀10 三通阀常温用11 四通阀常温用12 安全阀弹簧式安全阀13 疏水阀实际制图时可不必画出箭头14 封气筒冷箱少量气体吞吐安全用15 反装截止阀再生管道上常温用阀16 反装冷角阀编号自控阀门名称自控阀门图列（图形）符号自控阀门说明1 保位作用气动阀膜头断气时阀保持原开度2 防止全关气动阀膜头断气时阀不全关3 防止全开气动阀膜头断气时阀不全开4 气动调节阀基本型式5 气开式气动调节阀膜头充气阀打开6 气闭式气动调节阀膜头充气阀关闭7 气动蝶阀基本型式8 气开式气动蝶阀膜头充气阀打开9 气闭式气动蝶阀膜头充气阀关闭10 气动三通调节阀合流式11 气动三通调节阀分流式12 带手轮气动调节阀基本型式。
