电厂WGGH改造工程电气施工方案(DOC)
电气改造施工方案
电气改造施工方案一、前期准备工作1.1方案编制：根据项目需求和现场实际情况，制定电气改造施工方案，详细描述改造的内容、工序和工期，并确定施工所需的材料、设备和人力资源等。
1.2设计图纸审查：对现有电气设备的设计图纸进行审查，确定是否需要进行改造，并将审查结果记录下来，作为后续施工的依据。
1.3材料采购：根据施工方案所需的材料清单，编制采购计划，并与供应商进行对接，确保按时供应材料。
1.4施工队伍组建：根据施工需要，组建一支合适的施工队伍，包括电气工程师、电工等，确保施工过程的专业性和顺利进行。
二、施工过程2.1现场布置：根据施工方案，在施工现场进行合理布置，设置好施工区域、安全警示标志和施工通道等。
2.2原设备拆除：根据改造方案，首先将原有电气设备进行拆除，包括线路、开关、插座等，确保施工区域清理干净。
2.3线路布线：根据新的电气方案，在施工区域进行新线路的布线，包括主干线路和分支线路，确保线路布置合理、整齐美观。
2.4穿线管安装：根据线路布线需要，进行穿线管的安装，确保线路的保护和管理，提高电气系统的稳定性。
2.5设备安装：根据施工方案，进行新设备的安装和调试，包括开关、插座、灯具等，确保设备可以正常运行。
2.6接地系统建设：根据电气安全规范，对接地系统进行建设，包括接地极的埋设和接地线路的连接，确保电气设备的安全使用。
2.7系统测试：在施工完成后，对电气系统进行全面的测试，包括线路的电阻测试、设备的功能测试等，确保系统可以正常运行。
2.8安全检查：在施工完成后，对施工区域进行安全检查，确保没有任何安全隐患，为后续使用提供安全保障。
三、施工后期工作3.1工程验收：项目承建单位进行工程验收，对改造后的电气系统进行检查，确保改造符合设计要求，并留下验收记录。
3.2操作培训：对改造后的电气设备进行操作培训，确保使用人员能够正确使用和维护电气设备，降低事故和故障的发生率。
3.3缺陷整改：对验收中发现的问题和缺陷进行整改，确保改造后的电气系统运行正常。
电气改造施工方案方案
电气改造施工方案方案电气改造施工方案I. 引言电气改造施工方案是为了满足现有电气设备的需求和提高电气系统工作效率而制定的。
本文将详细介绍电气改造施工方案的制定过程和相关考虑事项，以确保改造工作的顺利进行。
II. 目标与需求分析在制定电气改造施工方案之前，必须明确改造的目标和需求。
根据客户的要求和现有电气系统的问题，本次改造的目标确定如下：1. 提高电气设备的可靠性和安全性；2. 降低能耗和维护成本；3. 优化电气设备的布局和设计。
III. 施工方案基于对目标的分析和需求的理解，我们提出以下电气改造施工方案：1. 设备选型与采购根据工程需求，对电气设备进行评估，并选择符合要求的设备。
在选型过程中，要考虑设备的性能、品质、供应商信誉度以及成本因素。
2. 布线设计与调整根据现有电气系统的布线情况和改造目标，进行布线设计与调整。
采用合理的布线方式，确保电气设备之间的连接畅通，减少电阻、电压降等问题。
3. 安全措施和标识为了保障工作人员的安全和设备的正常运行，必须制定合适的安全措施和标识，如安全隔离措施、警示标识等。
4. 调试与试运行在改造完成后，进行设备的调试与试运行，确保设备能够正常工作。
对设备的参数进行逐一测试，发现问题及时解决。
5. 文档整理与培训在改造工程完工后，及时整理相关文档，包括施工图纸、设备清单、操作手册等。
此外，还要进行相关人员的培训，确保使用人员能够正确操作和维护设备。
IV. 时间计划和资源需求在制定电气改造施工方案的过程中，要制定详细的时间计划和资源需求，以确保工程按时完成。
需要考虑人员、材料、设备、资金等各方面的资源。
V. 预算及成本控制电气改造施工方案的实施需要进行预算和成本控制，尽量在预算范围内完成工程。
在设备选型、采购和资源配置时，要结合实际情况进行合理安排。
VI. 风险评估与应对措施电气改造施工中存在一定的风险，如设备故障、施工延误等。
在制定施工方案时，应对潜在风险进行评估，并提前制定相应的应对措施，以降低风险的发生。
电气改造工程施工方案
电气改造工程施工方案一、项目背景随着我国经济的快速发展，各行各业的电气设备和设施也在不断更新和改造。
电气改造工程作为企业和机构必不可少的一项基础建设工程，对于提升生产效率、改善环境条件、保障安全生产具有重要意义。
电气改造工程施工方案的制定和实施，对于确保工程质量、保障工程安全、提高工程效率具有重要意义。
二、项目概况本次电气改造工程项目位于某工业园区，是对该园区内多个厂房和设施进行电气设备更新和改造的工程。
工程范围包括变压器、开关设备、配电线路、照明设备等方面。
工程总投资约为500万元，预计施工周期为6个月。
三、施工目标1.提高电气设备的运行效率和可靠性，减少因设备老化带来的故障和停机时间；2.改善厂区内的电气设备布局和线路走向，提高安全性和美观度；3.实施节能措施，降低用电成本，提高企业的竞争力；4.完善电气设备的监控和管理系统，提高设备管理效率和工作效率。
四、施工方案1.前期准备工作：对工程现场进行详细的勘察和调研，获取施工所需要的各项技术资料和标准规范。
同时，对施工人员的技术能力和安全意识进行培训，并做好施工计划和安全预案。
2.设备更新和更换：对园区内的变压器、开关设备等进行检查和测试，根据其使用年限和运行情况，制定相应的更换方案。
采用先进的设备和技术，确保设备更新后的性能和运行稳定性。
3.配电线路改造：对现有的配电线路进行评估和测试，按照新的电气布局要求进行改造和调整。
优化线路走向，提高线路布局的合理性和美观度。
同时，采用新型的电缆和线路材料，提高线路的安全性和稳定性。
4.照明设备更新：对园区内的照明设备进行更新和改造，采用LED照明技术和智能照明控制系统，提高照明效果的同时，实现能耗的节约和管理的智能化。
5.监控系统建设：针对园区内的电气设备，建设相应的监控系统，实现对设备运行状态的实时监测和管理。
并通过互联网技术将监控数据上传至云端，为设备运行及时调整提供数据支持。
六、施工安全管理1.施工现场设施标识的设置：设置施工工地警示标志，对施工场地进行区域划分和安全标识，确保施工现场的安全和秩序。
电气设施改造工程施工方案
电气设施改造工程施工方案1. 项目背景电气设施改造工程是针对现有电力系统性能改进的施工项目，其目的是提高电力系统的可靠性、安全性和效率。
本项目的改造对象为某电力工厂的主变电站，涉及的范围包括主变压器、低压配电系统、控制系统等。
由于该电厂始建于上世纪六十年代，一些设备已经超过了设计使用寿命，仍在运行，安全隐患严重，需要进行长期的维护和改造，因此需要对其进行改造升级。
2. 施工概述2.1 工程目标通过对现有电力设施的改造升级，达到以下目标：1.提高电力系统的可靠性和安全性；2.提高电力系统的效率和运行稳定性；3.增加电力系统的容量和承载能力；4.减少电力系统维护成本和能源消耗。
2.2 工程内容1.主变压器更换：更换主变压器、变压器油、阻波器、油枕等；2.低压配电系统改造：更换熔断器、断路器、隔离开关、电缆等；3.控制系统改造：更换自动化控制系统、监控设备等。
2.3 工程周期与地点本工程预计于2022年开始施工，2024年结束施工。
工程施工地点为某电力工厂的主变电站。
3. 施工步骤3.1 前期准备1.施工人员招募；2.施工资料准备，包括设计图纸、施工方案等；3.施工设备采购，包括主变压器、控制系统设备等。
3.2 施工阶段3.2.1 主变压器更换1.搭建施工脚手架，更换变压器油；2.拆卸旧的主变压器；3.安装新的主变压器；4.更换阻波器、油枕等。
3.2.2 低压配电系统改造1.断开原有电源；2.更换熔断器、断路器、隔离开关、电缆等；3.安装新的低压配电系统设备；4.联通新的电源，进行测试。
3.2.3 控制系统改造1.卸载原有自动化控制系统、监控设备等；2.安装新的自动化控制系统、监控设备等；3.联通测试。
3.3 竣工阶段1.清理施工现场，恢复施工区域环境；2.检查并确保设备安装合格。
4. 安全管理1.建立安全生产责任制，明确工作职责和权限；2.制定施工安全技术措施和操作规程；3.严格进行安全大检查，确保施工期间零事故。
电气改造施工方案
电气改造施工方案目录一、前言 (2)1.1 编制依据 (2)1.2 工程概况 (3)二、施工准备 (5)2.1 技术准备 (6)2.2 材料及设备准备 (7)2.3 施工现场布置 (8)三、电气改造内容 (9)3.1 配线系统改造 (10)3.2 电路改造 (11)3.3 变压器改造 (12)3.4 开关柜改造 (13)3.5 电缆改造 (14)四、施工方法及工艺 (16)4.1 配线系统改造方法 (17)4.2 电路改造方法 (19)4.3 变压器改造方法 (20)4.4 开关柜改造方法 (21)4.5 电缆改造方法 (22)五、质量控制及验收标准 (24)5.1 质量控制措施 (25)5.2 验收标准 (26)六、安全及文明施工 (26)6.1 安全措施 (27)6.2 文明施工要求 (28)七、施工进度计划 (29)一、前言随着现代社会的发展，电气化已经成为了不可或缺的一部分，无论是工业生产、商业设施还是民用建筑，电气系统的安全和稳定性都至关重要。
随着时间的推移，电气系统可能会出现老化、损坏或效率低下等问题，这就需要我们进行定期的电气改造施工来提升整个系统的性能和安全。
本次电气改造施工方案的目标是全面提升建筑的电气系统，包括电路升级、设备更换、电缆敷设等方面的工作，以提高电力供应的可靠性、安全性和节能性。
我们将严格遵守相关安全规定和操作规程，确保施工过程中的工作人员安全，并尽可能减少对周围环境的影响。
在接下来的章节中，我们将详细介绍电气改造施工的具体内容、施工流程、材料选择以及质量控制措施等，以确保施工质量和安全。
1.1 编制依据1《中华人民共和国电力法》及相关法律法规，如《电力设施保护条例》、《电力工程施工及验收规程》等，为电气改造施工提供了法律依据和基本要求。
2国家和地方政府关于电气工程的规划、建设和管理的政策文件，如《中长期电力发展规划纲要》、《城市配电网改造升级规划》等，为电气改造施工提供了指导思想和发展方向。

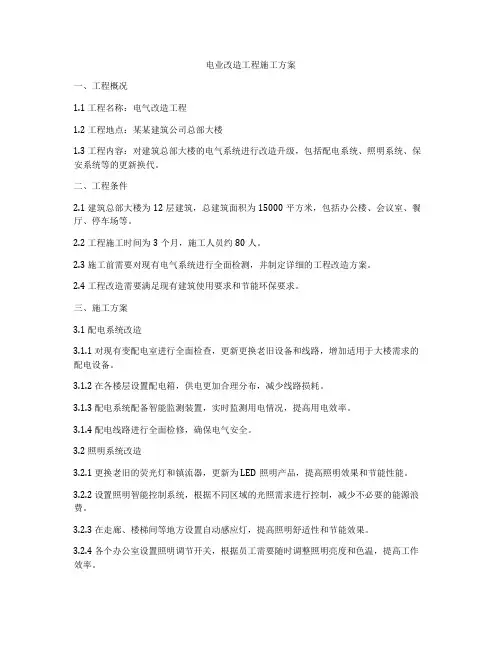

电业改造工程施工方案
电业改造工程施工方案一、工程概况1.1 工程名称：电气改造工程1.2 工程地点：某某建筑公司总部大楼1.3 工程内容：对建筑总部大楼的电气系统进行改造升级，包括配电系统、照明系统、保安系统等的更新换代。
二、工程条件2.1 建筑总部大楼为12层建筑，总建筑面积为15000平方米，包括办公楼、会议室、餐厅、停车场等。
2.2 工程施工时间为3个月，施工人员约80人。
2.3 施工前需要对现有电气系统进行全面检测，并制定详细的工程改造方案。
2.4 工程改造需要满足现有建筑使用要求和节能环保要求。
三、施工方案3.1 配电系统改造3.1.1 对现有变配电室进行全面检查，更新更换老旧设备和线路，增加适用于大楼需求的配电设备。
3.1.2 在各楼层设置配电箱，供电更加合理分布，减少线路损耗。
3.1.3 配电系统配备智能监测装置，实时监测用电情况，提高用电效率。
3.1.4 配电线路进行全面检修，确保电气安全。
3.2 照明系统改造3.2.1 更换老旧的荧光灯和镇流器，更新为LED照明产品，提高照明效果和节能性能。
3.2.2 设置照明智能控制系统，根据不同区域的光照需求进行控制，减少不必要的能源浪费。
3.2.3 在走廊、楼梯间等地方设置自动感应灯，提高照明舒适性和节能效果。
3.2.4 各个办公室设置照明调节开关，根据员工需要随时调整照明亮度和色温，提高工作效率。
3.3 保安系统改造3.3.1 更新更换监控摄像头和监控设备，提高监控质量和范围。
3.3.2 安装入侵报警系统，增加建筑大楼的安全防护能力。
3.3.3 设置门禁系统，保障办公区域的安全。
3.4 智能化改造3.4.1 安装智能化办公系统，包括智能化空调、智能化办公用品等，提高办公环境的舒适度和效率。
3.4.2 建立建筑大楼物联网系统，实现建筑设备的智能化管理和远程监控。
四、施工组织4.1 设立项目施工组织机构，明确各个施工单位和责任人员，建立施工管理体系。
4.2 制定详细的施工计划和进度表，合理安排施工工序和施工时间。
电气改造施工方案
电气改造施工方案1. 项目背景电气改造是指对现有电气设施进行升级和改造的工程项目，旨在提高电力系统的安全性、可靠性和能效。
本文档将详细介绍电气改造的施工方案。
2. 施工目标本次电气改造的施工目标包括：1.提升电力系统的安全性。
2.提高电力系统的可靠性。
3.优化电力系统的能效。
4.遵守相关电气安全规范和标准。
3. 施工范围本次电气改造的施工范围包括：1.低压配电系统的升级改造。
2.照明系统的优化改造。
3.控制系统的升级改造。
4.接地系统的改进。
4. 施工步骤4.1. 施工准备在施工前需要进行一系列准备工作：1.撤离现场的人员和设备，确保施工安全。
2.调查和评估现有电力系统的情况。
3.制定详细的施工计划，包括施工时间、人员和材料等。
4.2. 低压配电系统升级改造4.2.1. 更换老化设备•评估现有低压配电设备的状态。
•根据评估结果，将老化设备进行更换。
4.2.2. 提升配电能力•根据实际需求和负荷计算，增加配电设备的容量。
•更换电缆和导线，提升配电线路的能力。
4.3. 照明系统优化改造4.3.1. 更换节能照明设备•评估现有照明设备的能效。
•根据评估结果，更换为节能型照明设备。
4.3.2. 优化照明控制系统•安装感应开关和光敏传感器，实现自动开灯和调光功能。
•安装定时开关，合理控制照明设备的使用时间。
4.4. 控制系统升级改造4.4.1. 升级主控制系统•评估现有控制系统的性能和功能。
•根据需求，升级为先进的主控制系统。
4.4.2. 数字化控制设备•更换传统的控制设备为数字化设备，实现远程监控和控制功能。
4.5. 接地系统改进4.5.1. 评估接地系统的情况•检查接地电阻和接地极性的情况。
•根据评估结果，进行接地系统的改进。
4.5.2. 更新接地设备•更换老化的接地设备。
•安装额外的接地设备，提升接地效果。
5. 安全措施在施工过程中，需要采取一系列安全措施以确保工人的安全和工程的顺利进行：1.提供必要的个人防护装备，如安全帽、安全鞋等。
电气改造工程施工方案施工组织设计
电气改造工程施工方案施工组织设计1. 电气改造工程施工方案施工组织设计（风格一）一：前言电气改造工程是指对原有电气设备和线路进行改造和升级，以提高电气系统的可靠性和安全性。
本文档旨在制定一个详细的施工方案和施工组织设计，确保工程施工的顺利进行。
二：工程概述1. 工程名称：电气改造工程2. 工程地点：xxxx3. 工程范围：xxxx三：施工方案1. 工程准备阶段1.1 进场准备1.2 设备采购和调试1.3 安全措施的制定和培训2. 施工阶段2.1 施工工序划分及进度安排2.2 材料和设备的安装及调试2.3 线路敷设和电气设备连接2.4 发生意外情况的应急处理3. 施工完成阶段3.1 工程验收和整改3.2 相关资料整理和归档3.3 施工组织的总结和反馈四：施工组织设计1. 项目经理及责任分工2. 施工人员配备和培训3. 施工设备和机具的配置4. 施工现场布置及安全措施5. 施工进度和质量控制五：附件本文档所涉及的附件包括：施工图纸、工程合同、安全生产手册等。
六：法律名词及注释1. 施工方案：根据实际施工情况和要求，制定出详细的施工工艺和进度计划。
2. 施工组织设计：确定施工队伍和施工人员的分工及配备的工具和设备，并制定出具体的工程施工进度计划。
七：结束语本文档旨在明确电气改造工程施工方案和施工组织设计的具体要求和实施措施，确保工程施工的顺利进行。
2. 电气改造工程施工方案施工组织设计（风格二）一：引言电气改造工程的目的是对现有电气系统进行修改和升级，以提高其性能和效率。
本文档旨在制定一个详细的施工方案和施工组织设计，确保工程能够按计划顺利进行。
二：项目概述1. 工程名称：电气改造工程2. 工程位置：xxxx3. 工程范围：xxxx三：施工方案1. 工程准备阶段1.1 准备工作的组织和调配 1.2 设备采购和调试1.3 安全措施的制定和培训2. 施工阶段2.1 施工过程的划分和安排 2.2 设备和材料的安装和调试 2.3 线路铺设和接线工作2.4 应急情况的处理3. 施工完成阶段3.1 工程验收和整改3.2 相关资料整理和归档3.3 施工经验总结和反馈四：施工组织设计1. 项目经理和责任划分2. 施工人员的配备和培训3. 施工机械设备的配置4. 施工现场布置和安全措施5. 施工进度和质量控制五：附件本文档所涉及的附件包括：施工图纸、合同文件、操作手册等。
电厂扩建及改造工程电气技术方案
电厂扩建及改造工程电气技术方案1设计范围本期电气设计范围：电厂围墙内与各工艺系统相对应的所属电气系统及其设备，包括：*厂用电接线及布置；*主厂房及各辅助车间照明；*直流电系统及交流不停电电源；*火灾报警及控制系统；*电缆设施及接地；*厂内通信；*厂区防雷接地。
2电气主接线2.1电气主接线2.2.1电气主接线发电机分别直接接到IOkVVI段上。
发电机出线端和中性点端各设2组电流互感器，发电机出线端配置2组电压互感器、1台励磁用变压器和1台避雷器。
发电机中性点不接地。
3短路电流计算由于电厂没有提供系统参数，所以无法计算本电厂的短路容量。
所以本工程初设阶段没有短路计算，等到施工设计时再计算。
4设备选择由于电厂没有提供系统参数，所以无法计算本电厂的短路容量。
所以本工程初设阶段选择电气设备IOkV按25kA选择。
等施工设计时根据短路容量再进行实际选择。
因所有电气设备为室内所防污按一级选择2)IokV断路器型号：ZN65-12额定电流：2000A>1250A额定开断电流：25KA4)发电机回路的引出线采用TMY—63X6母线。
5厂用电接线及布置厂用电系统采用IOkV和380/220V两级电压。
IokV系统供给低压厂用变压器和容量大于200KW的电动机负荷，380/220V系统供给容量小于或等于200KW的电动机，以及照明、检修、电热等负荷。
380/22OV系统为中性点直接接地系统。
5.1高压厂用电系统IOkV高压厂用电系统采用单母线接线，按炉分段。
炉的负荷分别接到对应的母线上。
机的负荷均分到母线上。
5.2低压厂用电系统主厂房380/22OV中央盘母线共2段，其中脱硫1段，每段设3台1250KVA低压厂用工作变压器，主厂房厂用电接线采用单母线接线，其中正常时由低压厂用工作变压器供电，事故时从低压厂用变压器获得电源。
各车间盘电源由中央盘引接。
低压厂用电系统中性点直接接地。
6电气设备布置主厂房电气设备布置主厂房内发电机出线小间为单层布置，里面布置励磁变压器、发电机出口电压互感器柜、避雷器、发电机引出线（电缆）至B-C跨。
电厂电气改造安装施工方案
一、项目背景随着我国电力工业的快速发展，电厂的运行对电气设备的性能和可靠性要求越来越高。
为了提高电厂的发电效率和供电质量，降低设备故障率，提高经济效益，本项目对电厂电气设备进行改造安装。
二、改造内容1. 变电站改造：更换老旧变压器，提高变电站的供电能力和可靠性；改造高压开关设备，提高开关设备的性能和可靠性；改造低压配电系统，提高低压配电的稳定性和安全性。
2. 发电机组改造：更换老旧发电机，提高发电机的发电效率和可靠性；改造励磁系统，提高励磁系统的响应速度和稳定性；改造调速系统，提高调速系统的响应速度和稳定性。
3. 辅助设施改造：改造消防设施，提高消防系统的应急响应能力；改造空调系统，提高空调系统的运行效率和节能性；改造照明系统，提高照明系统的亮度和节能性。
三、施工方案1. 施工准备（1）组织施工人员学习施工图纸，明确施工内容和要求。
（2）准备施工所需材料、设备、工具和检测仪器。
（3）制定施工进度计划，明确各阶段施工任务和完成时间。
2. 施工步骤（1）变电站改造1）拆除老旧变压器、高压开关设备、低压配电设备。
2）安装新的变压器、高压开关设备、低压配电设备。
3）调试设备，确保设备运行正常。
（2）发电机组改造1）拆除老旧发电机、励磁系统、调速系统。
2）安装新的发电机、励磁系统、调速系统。
3）调试设备，确保设备运行正常。
（3）辅助设施改造1）拆除老旧消防设施、空调系统、照明系统。
2）安装新的消防设施、空调系统、照明系统。
3）调试设备，确保设备运行正常。
3. 施工质量控制（1）严格按照施工图纸和施工规范进行施工。
（2）对施工过程中发现的问题及时进行处理。
（3）对施工质量进行检验，确保施工质量达到要求。
四、安全措施1. 施工现场设立安全警示标志，提醒施工人员注意安全。
2. 施工人员必须佩戴安全帽、安全带等防护用品。
3. 施工现场配备必要的安全设施，如安全梯、安全网等。
4. 施工过程中，严格执行操作规程，确保施工安全。
华能玉环电厂3号1000mw机组wggh改造施工部分技术协议
华能玉环电厂3号1000MW机组WGGH改造安装施工部分技术协议目录1总则 (4)2工程概况 (6)2.1项目概况 (6)2.2地理位置 (7)2.3工程地质 (7)2.4水文条件 (7)2.5气象条件 (7)2.6电厂用水 (9)2.7交通运输 (9)2.8基本设计条件 (9)2.9安装位置 (12)2.10运行要求 (12)2.11运行方式及条件 (12)3标准 (14)3.1标准和规范总则 (14)3.2应遵守标准规范 (14)4施工范围 (16)4.1施工内容 (16)4.2施工接口 (16)4.3施工条件 (18)5安装要求 (20)5.1技术要求 (20)5.2设备器材的验收及保管 (25)15.3设备系统的严密性试验 (25)5.4施工及验收标准 (25)5.5调试(配合) (26)5.6安全文明要求 (27)6工程进度 (31)6.1施工工期 (31)6.2工程总进度表 (31)7施工机械设备 (32)8人员安排 (34)8.1人员配置 (34)8.2人员要求 (34)附录 (37)工程量清单（设备均为甲供） (37)1总则1.1本技术协议适用于华能玉环电厂3号机组WGGH系统改造安装施工部分，包括整个系统主设备的安装和调试配合工作的技术要求。
1.2对于WGGH改造工作而引起的电厂原有设备、设施及保温部分的改造、拆除、恢复在乙方的服务范围内。
1.3本技术协议所使用的标准，如遇与乙方所执行的标准不一致时，按高标准执行。
1.4本技术协议提出了最低的技术要求，并未规定所有的技术要求和适用标准，乙方应提供满足本招标文件和所列标准要求的高质量的设计、设备及其相应的服务。
对国家有关安全、消防、环保等强制性标准，必须满足其要求。
1.5乙方如对本技术协议中的技术规范有异议，应以书面形式明确提出，在征得甲方同意后，可对有关条文进行修改。
如甲方不同意修改，仍以甲方意见为准。
如投标文件与招标文件有差别，乙方应在偏差表中列出并说明原因。
改造工程电气工程施工方案设计
改造工程电气工程施工方案设计范本一：I. 引言本工程施工方案设计是为了对改造工程进行电气工程方面的施工规划和设计。
本文档详细介绍了改造工程的电气工程施工方案设计的各个阶段和要点，以指导电气工程师和施工人员进行施工工作。
II. 工程概述本工程改造项目为XX建筑物，主要包括以下电气工程改造内容：配电系统的升级改造、照明系统的改造、安全监控系统的更新等。
III. 施工策划1. 施工目标：本次施工的目标是实现电气工程的升级与改进，提高建筑物的电力供应可靠性和安全性。
2. 施工步骤：a. 调查研究：对原有电气系统进行调研和评估，确定改造需求和方案。
b. 设计方案：根据调研结果，制定电气工程改造方案。
c. 材料准备：根据设计方案，采购所需的电气设备和材料。
d. 施工实施：按照设计方案和施工图纸进行电气设备的安装和改造。
e. 调试验收：完成施工后，进行电气设备的调试和验收工作。
f. 运维管理：完成改造后，建立电气设备的运维管理体系。
IV. 设计方案1. 配电系统改造方案：a. 升级主配电室的配电柜和开关设备。
b. 配置应急电源系统，提供备用电力支持。
c. 安装并升级回路保护设备。
2. 照明系统改造方案：a. 替换老化的照明设备，提升照明质量和能效。
b. 优化照明布局，提高照明效果和舒适度。
3. 安全监控系统改造方案：a. 更新安全监控设备，提升监控效果和可靠性。
b. 配置报警系统，提高安全性和报警反应速度。
V. 施工要点1. 施工资格要求：施工人员需具备电气工程相关的资质和证书。
2. 施工期限：根据工程规模和施工进度，合理设置施工期限。
3. 施工安全：施工人员需遵守相关安全规范，佩戴必要的个人防护装备。
VI. 施工计划1. 施工时间安排：根据工程进度和施工要求，制定详细的施工时间计划。
2. 施工分配：合理安排施工人员和队伍，明确各自的工作和职责。
VII. 监理与验收1. 监理要求：聘请专业监理人员对施工过程进行监督和检查，确保施工质量和安全。
电厂改造工程电气施工方案
1 工程概况............................................. ２1.1.2 地理位置及环境................................ ２1.1.3 交通运输条件.................................. ４2现场施工组织与管理...................................... ５3 进度计划及保证措施...................................... ７4我公司承担本工程的优势和工程建议 ...................... １７5.4.1 接地设备安装方案............................... ４０5.4.1.1作业程序（见下图） ........................... ４０5.4.1.2 接地线的安装............................. ４１5.4.1.3 接地体（线）的连接....................... ４２5.4.1.4 电气设备的接地........................... ４３6 质量保证措施......................................... ４７7 安全保证措施......................................... ６２8.文明施工与环境保护.................................... ６８1 工程概况1.1 工程概况***地区十台机组厂用电系统联络改造工程（2×300MW机组至坑口电厂的电缆沟道及自备电厂10KV系统坑口电源改造工程）。
1.1.1工程简述本工程敷设高压电缆6720m、安装电缆桥架50米、支架制作安装共计1.7吨、接地网敷设安装约6KM、混凝土电缆沟240米。
电厂改造工程施工方案
电厂改造工程施工方案一、前言随着我国经济的快速发展，能源需求量也在不断增加。
为了满足人们生活和工业生产对电力的需求，电厂的建设和改造显得尤为重要。
电厂是国家能源的重要组成部分，其改造工程的施工方案必须严谨、科学、合理。
在此背景下，我们制定了以下电厂改造工程施工方案。
二、工程概况本次电厂改造工程位于湖北省黄冈市，该电厂占地面积100亩，拥有三台原有1号机组，总装机容量为300MW。
由于年久失修和技术陈旧，该电厂发电效率低下，设备老化严重，严重影响了电厂的安全稳定运行。
为了提高电厂的发电效率和安全性，我们决定对该电厂进行全面改造。
具体工程内容包括：燃煤锅炉、汽轮发电机组、脱硫除尘设备、余热锅炉以及辅助设备的更新改造。
三、施工方案1.组织架构为了保证工程施工的质量和安全，我们将按照以下组织架构进行施工管理：（1）设立专门的工程管理团队，由一名工程总监和若干名专业技术人员组成，负责项目的具体施工管理。
（2）设立项目部，由若干名项目经理和工程师组成，负责具体项目的组织和施工管理。
（3）设立若干个施工队伍，负责具体施工任务。
2.施工流程（1）准备阶段：确定施工方案、组织施工队伍、准备施工设备和材料。
（2）土建工程：包括基础设施改造、新设备安装和调试等。
（3）设备改造：包括锅炉、汽轮机、脱硫除尘设备、余热锅炉等设备的更新改造。
（4）电气工程：包括发电机组、变电设备以及控制系统的更新改造。
（5）安全保障：在施工过程中，我们将严格遵守国家安全生产法律法规，确保员工的安全。
3.质量管理（1）准备阶段：对施工材料和设备进行质量检验，确保施工材料和设备的质量符合国家标准。
（2）施工过程：每一个施工环节，我们将严格按照要求进行质量检验，确保施工质量。
（3）竣工验收：完成施工后，我们将对整个工程进行全面验收，确保工程质量达到国家标准。
4.环保措施为了保护环境，我们将采取以下环保措施：（1）对燃煤烟气进行脱硫、脱硝和除尘处理，减少大气污染。
电气改造施工方案!1
电气改造施工方案一、项目背景本项目位于城市中心区域，原建筑年代较久，电气设施老化严重，存在安全隐患和供电不稳定的情况。
为确保建筑电气系统的安全可靠运行，需要进行全面的电气改造施工。
二、施工范围1.更换老化的电气线路和配电箱。
2.重新布置照明及插座位置，提高照明亮度。
3.更新配电系统，增加过载保护和漏电保护装置。
4.安装智能电表和监控系统，实现远程监控和管理。
5.优化电气布线，提高电气系统的整体效率。
三、施工计划1.准备工作：清理施工区域，确保施工区域通风良好。
2.拆除旧设备：拆除老化电缆及设备，并进行合理处置。
3.新设备安装：安装新的电缆、配电箱和配电设备。
4.布线：重新布置照明和插座位置，优化电气布线。
5.调试测试：进行设备调试和系统测试，确保设备运行正常。
6.验收交付：完成施工后，进行电气系统的验收，交付使用。
四、施工注意事项1.安全第一：施工过程中，严格遵守安全操作规范，做好施工前的安全培训。
2.施工顺序：按施工计划依次进行施工，确保施工的顺利进行。
3.材料优选：选用符合国家标准的优质电气材料，确保施工质量。
4.合理布局：在电气布局设计上考虑合理性和美观性。
5.施工人员：施工人员需持证上岗，具备一定的电气施工经验。
五、施工效果通过本次电气改造施工，可达到以下效果： 1. 提高电气系统的安全性，减少安全隐患发生的可能性。
2. 提高供电稳定性，降低因电气设备故障导致的停电风险。
3. 提高电气设备的使用效率，降低能耗成本。
4. 实现电气系统远程监控管理，提高管理效率和便利性。
总结电气改造施工是一项非常关键的工程，需要精心设计和施工。
本文对电气改造施工方案做了详细的介绍，希望能为电气改造施工提供一定的参考，确保电气系统的安全可靠运行。
改造工程电气工程施工方案设计
改造工程电气工程施工方案设计目录1.编译说明 (3)一、编译依据 (3)二、项目概况 (3)三、系统概述 (3)二、建设部署 (11)三、施工准备 (11)四、建设方案 (13)一、管道工程 (13)2. 线程项目 (16)3. 电缆敷设 (18)四、配电箱（柜）安装工程 (19)五、照明灯具的安装 (21)6.开关插座面板安装 (22)7. 电缆桥架和线槽的安装 (24)8、防雷接地工程 (29)9.弱电系统工程 (31)五、质量保证体系 (32)一、质量保证措施 (32)2. 质量预防措施 (32)三、质量管理措施 (34)六、期限保证措施 (35)七、安全防火措施 (37)八、成品保护措施 (40)九、原材料节约措施 (41)十、施工进度表 (44)1. 编译说明一、编译依据1.1 国家标准《电气装置安装工程及验收规范》（GB50169-92）1.2《建筑电气工程施工质量验收规范》（GB50303-2002）1.3 《分项工程施工安装技术规范》 DBJ/T 01-26-20031.4《建筑安装工程资料管理规定》DBJ01-51-20021.5 建筑用电总图 92DQ1.6*** 经济适用房小区（A区）4#、8#楼电气施工图二、项目概况本项目位于北京市朝阳区。
该地块东临石各庄路和北小河东路。
是北京***开发公司开发建设的保障性住房社区。
4#楼建筑面积13600平方米。
8号楼建筑面积20350平方米，为现浇钢筋混凝土剪力墙结构。
三、系统概述3.1 强大的电力系统3.1.1 供配电系统：(1)供电方式：本楼消防负荷为二次负荷，供电线路为四路220/380V进线，照明三路，供电单路，其中商业部分单独照明；人防层、电梯、消防设备等配电均采用双电源自动切换并自行复位。
住宅楼层采用干线式配电方式，每层采用220V单相供电。
每个家庭都配备了一个家庭电表，集中安装在电井中。
每户配备一个户用配电箱，其中照明电路采用空气断路器自动保护，插座和空调电路采用漏电断路器。
电气改造施工方案方案
电气改造施工方案方案一、项目概述电气改造施工方案是为了对特定场所或设施中的电气系统进行升级、改进或修复，以提高其安全性、可靠性和效率。
本文将详细介绍电气改造施工方案的具体内容和步骤。
二、施工前期准备1. 项目确定：明确电气改造的范围和目标，包括需要改造的设备、线路、配电盘等。
2. 方案设计：委托专业设计机构进行详细设计，包括电气系统图纸、电气设备选型和布置等。
3. 材料准备：根据方案设计，采购所需的电气设备、线缆、配件以及施工所需的工具和劳动力。
三、施工方案1. 施工流程（1）拆除工作：对待拆除的旧电气设备进行拆卸，并妥善处理废弃物。
（2）布线工作：根据方案设计进行新电气线路的敷设和连接，确保合适的线缆规格和路径。
（3）设备安装：安装新的电气设备，包括配电盘、开关、插座等。
（4）绝缘和接地：对系统进行必要的绝缘和接地处理，确保电气系统的安全使用。
（5）接线和连接：根据电气系统图纸进行电线的接线和设备之间的连接。
（6）试运行和调试：在施工完成后，进行系统的试运行和调试，确保系统正常工作。
2. 施工安全措施（1）工地封闭和警示标识：在施工现场设置相应的封闭措施和警示标识，确保施工区域的安全。
（2）施工人员安全培训：对施工人员进行相关安全培训，提醒他们遵守安全操作规程。
（3）电气设备停电操作：在进行电气设备拆装和接线时，必须先切断电源，确保施工人员的安全。
（4）设备保护：对正在施工的设备进行保护，以防止被损坏或污染。
四、施工验收1. 验收标准：根据相关标准和规范对电气改造施工进行全面检查，确保施工质量和安全性符合要求。
2. 签署验收文件：当电气改造施工符合验收标准后，由业主和施工方代表共同签署验收文件，确认工程完成。
五、施工期间的风险和应对措施1. 施工期间可能存在的风险：电气设备故障、线路短路、电气火灾等。
2. 应对措施：严格按照施工方案进行施工，设备选型符合要求，线路敷设符合标准，并进行必要的试运行和调试，以确保工程安全。
电气改造工程施工方案, [完整版] .doc
![电气改造工程施工方案, [完整版] .doc](https://img.taocdn.com/s3/m/3879042d15791711cc7931b765ce0508763275f7.png)
电气改造工程施工方案， [完整版] .doc 一：电气改造工程施工方案一：前言电气改造工程施工方案是为了满足某某建筑项目的用电需求，保障电气系统的可靠运行而制定的。
本施工方案详细描述了工程的背景、目标、方法、工期安排和质量控制等内容。
通过本文档的编写，旨在对电气改造工程进行全面规划和组织，确保施工过程的顺利进行。
二：工程背景1. 工程名称：某某建筑电气改造工程2. 工程地点：某某省某某市某某区某某街道3. 工程范围：涉及建筑内部电气系统的改造和更新4. 工程目标：提升电气系统稳定性，满足建筑需求三：工程概况1. 工程规模：涉及总面积2000平方米2. 主要改造内容：替换老旧配电箱、更新电线、重建照明系统等3. 涉及工程部位：楼层1至3，包括办公区、会议室、洗手间等区域四：施工方案1. 安全措施：明确施工现场的安全要求，配备必要的安全设备2. 作业流程：详细描述改造的作业流程，并指定责任人和分工3. 材料清单：列出施工所需的材料、设备和工具的清单4. 工期安排：制定详细的施工工期计划，确保进度的合理安排5. 质量控制：说明质量控制的方法和措施，确保工程满足标准要求6. 施工人员：确定施工人员的资质和要求，配备足够的人员和技术力量7. 现场管理：描述现场管理的要求和措施，包括安全管理、质量管理等五：附件1. 工程平面图纸：包括建筑布局图、电气布线图等2. 施工材料单：详细列出所需的各类材料及数量3. 施工工期计划表：包括起止时间、每个工序的完成时间等六：法律名词及注释1. 施工合同：指承包方和建设单位之间达成的工程施工合同，明确了双方的权益和责任。
2. 安全生产法：国家法律规定的关于安全生产的法律法规。
3. 建筑工程质量管理条例：国家关于建筑工程质量管理的法规，规定了施工方在施工过程中应遵守的质量标准和要求。
二：电气改造工程施工方案一：前言电气改造工程施工方案是为了满足某某建筑项目的用电需求，保障电气系统的可靠运行而制定的。
电气工程改造施工方案
电气工程改造施工方案一、工程概况1.1 工程背景电气工程改造是指通过对建筑内部电气设备和线路进行更新、升级和改造，以提高电气设备的可靠性和安全性，满足建筑使用的电力需求。
本次电气工程改造项目是针对一个办公楼的电气设备进行改造，包括主要线路、配电箱、开关插座等设备的更新和升级，以及部分新设备的安装工作。
改造后的电气设备和线路将能够更好地满足办公楼的用电需求，同时提高电力系统的可靠性和安全性。
1.2 工程范围本次电气工程改造项目涉及办公楼内的主要电气设备和线路改造，具体包括：- 旧线路更换：将旧有的电缆线路进行更换，包括配电线路、照明线路、插座线路等，提高电气设备的安全性和可靠性。
- 配电箱升级：对办公楼内的配电箱进行升级改造，提高其容量和可靠性，确保电力系统的稳定供电。
- 新设备安装：安装新的照明设备、开关插座、配电控制设备等，以满足新的用电需求。
- 安全设施设置：安装电气安全警示标识、漏电保护器等安全设施，提高电气设备的安全性。
1.3 工程目标本次电气工程改造的目标是提高办公楼内电力系统的可靠性和安全性，满足建筑使用的电力需求，并且符合相关安全标准和规范要求。
在施工期间，确保对原有设施的保护，减少对办公楼日常使用的影响，做到安全、高效、高质量地完成改造工程。
二、方案设计2.1 设计原则本次电气工程改造的设计原则是：安全、可靠、高效。
在设计过程中，根据现有建筑的实际情况，针对电力系统的容量、线路布置、设备安装等进行合理规划和设计，以保证改造后的电力系统能够稳定供电，同时确保施工过程的安全性。
2.2 设计方案在电气工程改造的设计方案中，包括以下内容：- 电力系统容量计算：根据办公楼的用电需求和建筑面积，合理计算电力系统的容量，确保改造后的电力系统能够满足建筑的用电需求。
- 线路布置规划：根据建筑的实际情况，合理规划电缆线路的布置，减少线路长度，降低线路损耗，提高电力系统的效率。
- 设备选型和配置：根据电力系统的容量和需求，选择合适的配电箱、照明设备、开关插座等设备，并合理配置，提高设备的可靠性和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华能金陵电厂2×1030MW机组低低温烟冷器－WGGH配套改造工程1号机组电气施工方案编制：审核：批准：上海电气电站环保工程有限公司华能金陵电厂WGGH改造项目经理部2014年09月目录1 编制依据2 工程概况3 施工范围4 主要工作量5 主要施工方案及技术措施6 主要工期计划表7 施工进度安排及人力资源供应8 施工机械及工器具9 质量管理10 安全管理11 文明施工12 学习与调研13 危险源分析1编制依据1.1施工设计图纸及现场情况。
1.2同类型机组施工方案、施工经验、施工总结。
1.3《电力建设施工及验收技术规范》（电气篇）。
1.4《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）1.5《电气装置安装工程质量检验及评定规范》（DL/T5161.1-17-2002）1.6《电力建设安全工作规程》（DL5009.1-2002）1.7《火力发电厂施工组织设计导则》1.8《电气装置安装工程旋转电机施工及验收规范》（GB50170-92）1.3《电动机安装使用说明书及厂家装配图》1.4《电气装置安装工程盘柜及二次回路接线施工及验收规范》（GB50171-92）1.5《电气装置安装工程母线装置施工及验收规范》（GBJ149-90）1.6《接地装置施工及验规范》 (GB50169—92)2工程概况华能南京金陵发电有限公司，建有两台1030MW燃煤发电机组。
其锅炉为哈尔滨锅炉厂制造的超超临界（USC）变压直流锅炉。
本项目为华能金陵电厂2×1030MW机组低低温烟冷器WGGH配套改造项目建筑及安装工程施工，本工程包括土建、安装、电气、热控、保温防腐、材料，消防、单体调试，配合分系统、配合整套系统试运、消缺、168试运行、性能试验、及移交前的维护消缺工。
3施工范围本次改造1#机组WGGH电气施工包括：烟气冷却器、烟气加热器区域所有电气设备、照明、通信、接地的安装及调试。
主要工作如下（具体以设计为准）：3.1 烟气加热器区：脱硫PC段WGGH电源仓位改造，增加两台框架式断路器，并对一二次回路进行相应的调整，以满足烟气加热器区域电气设备的供电需要；如热媒补水泵、循环泵及检修系统等。
3.2烟气冷却器区：由锅炉PC段提供两台凝水升压泵装置及吹灰动力电源；由保安段提供热控电动门、仪表伴热电源。
3.3 WGGH区域的所有电缆桥架、电缆敷设接线工作；加热器区域的二次接地系统，并且不少于有两点与机组主地网连接。
4主要工作量以设计及现场施工量为准。
4主要施工方案及技术措施4.1电缆桥架的制作安装。
4.1.1按照施工图给定的支架或吊架的形式检查予埋铁件，现场放线定位；桥架的安装位置及标高应正确，符合图纸的设计要求，安装应牢固，支吊架的安装方式主要有：直接焊接在钢结构上，在钢结构上焊接固定件，在用螺栓固定。
4.1.2桥架的装配组合，应按厂家的说明书在其安装地点进行，电缆桥架的直线段较长时，（超过30米）应加装伸缩节，一般按每30米一处，或按伸缩缝设置。
4.1.3桥架（托盘）在每一个支吊架的固定应牢固；连接板的螺栓紧固，螺母位于桥架（托盘）的外侧。
4.1.4桥架的安装应横平竖直，同层高低偏差不大于3mm,左右偏差不大于5mm,层间距离应满足设计及规范要求,连接紧固件应牢固.4.1.5桥架安装后的焊接点要做防腐处理,刷一遍防腐漆在刷一遍银粉漆,桥架全长要有良好的接地,本工程用-40*4镀锌扁钢接地干线引出沿桥架内侧敷设并与桥架连接.4.2电缆管的加工及安装：4.2.1电缆管不应有穿孔、裂缝和显著的凹凸不平，且内壁光滑。
管口无毛刺和尖锐的菱角，电缆管弯制后，其弯扁程度不大于管子外径的10﹪；弯曲半径不小于穿入电缆的允许的弯曲半径；每根电缆管的弯头不能超过3个，直角弯不超过2个。
4.2.2电缆连接可采用螺纹连接或套管连接，套管的长度不小于电缆管外径地.2倍，不允许直接对口焊接，连接出做跨节接地线；并列敷设的电缆管应排列整齐，固定点在同一直线上；¢70以下的电缆管间距及距建筑物或设备表面为60毫米，¢70以上（包括¢70）的电缆管为80毫米。
4.2.3电缆埋管露出地面的高度：对于悬挂式电气盘、箱、按扭等，管口到设备底面的距离为250毫米为宜；对于落地式盘、箱、柜等，管口露出地面的高度为20-30毫米；电动机处：管口高出其基础100毫米为宜；电缆管露出电缆沟道墙壁的长度为50毫米。
4.2.4明敷的电缆管，不得将电缆管直接焊接在支架上，应用∪形或Ω形的卡子等固定，管子排列应整齐，固定点的距离应均匀；管卡子与终端及转弯中点的距离为150-500毫米，中间管卡的最大距离为2米；安装的电缆管暂时不穿电缆的应将管口临时封堵，电缆敷设完毕应做正式封堵；由电缆桥架引出的电缆管，宜使电缆由电缆桥架的下方引出进入电缆管；所有电缆管必须可靠的接地。
4.3电缆敷设：4.3.1电缆敷设前的检查工作，路径上的土建工作应全部结束并交付，电缆通道畅通，脚手架搭设合理、符合要求且经过验收；电缆型号、规格应符合设计要求；电缆外观应无损伤、绝缘良好；电缆敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，避免浪费；敷设路径中有可能损伤电缆的锐角、切割边缘、螺栓等应采用相应的措施。
4.3.2敷设前应编制好电缆清册，统计好路径，确定电缆敷设主要通道，其余敷设围绕主要通道考虑，敷设原则：尽量不交叉，如有交叉不能避免，则采取分层敷设，4.3.3电缆敷设整齐、弯度一致，用绑扎线或绑扎带在同一位置，间距为500毫米左右，在电缆转弯处两端就近绑扎固定。
盘内穿电缆时，不要损坏其内部设备。
垂直敷设或超过45°倾斜时，电缆与每一个支架接触处都要加以固定；水平敷设时在首末端、转弯处及接头处加以固定。
高、低压电力电缆，强电、弱电控制电缆应按顺序分层配置，一般情况宜由上而下配置。
4.3.4电缆的最小弯曲半径应符合规范要求（8-10倍的电缆外径）4.3.5电缆终端处应留有适当的长度，控制电缆为所进盘柜的宽度加上高度，动力电缆为1.5米左右，但不可太长以免浪费。
4.3.6电缆敷设时，不应损坏电缆沟、隧道、电缆井的防水层；电缆从盘上放出时，应从上端引出，不应使电缆在地面摩擦拖拉。
4.3.7电缆与热力管道和热力设备之间的净距，平行是不小于1000毫米，交叉时不小于500毫米，当受条件限制时应采取隔热保护措施。
4.3.8穿管的电缆敷设时应对保护管进行疏通，清除杂物；交流单芯电缆穿管时，不应该成闭合磁路。
4.3.9穿入管中电缆的数量应符合要求，直埋的电缆距离地面距离不小于700毫米，回填时上下部铺以不小于10毫米厚的软土或细纱层，并加盖板保护；电缆敷设完后应及时清除杂物，盖好盖板。
4.3.10为确保敷设后的电缆整齐美观，应逐根敷设，并做到敷设一根绑扎一根，严禁用铁丝固定电缆，电缆敷设后应及时悬挂标示牌，标示牌应清楚牢固，规格统一。
4.4电缆头的制作：4.4.1动力电缆头制作前的准备：电缆头的制作材料、规格、型号应符合要求，并经验收合格，电缆头制作压接工具，力矩扳手等校验合格，并有合格证。
4.4.2电缆在盘柜内的线芯要排列整齐，剥线芯绝缘时不能伤及导线和所保留的绝缘层，电缆芯线剥去绝缘层后的裸露导线长度应不大于线鼻子深度3-5毫米，鼻子压接是要选择适当的模具。
4.4.3接线端子与电缆芯线接触应符合规格要求：电力电缆应确保相与相之间和相对地的距离，三芯电力电缆终端金属保护层必须接地良好，电缆通过零序CT时接地线应对地绝缘，接地点在零序CT下时，直接接地，接地点在零序CT上时，应穿过CT接地。
电缆终端应有明显相色标示，并与系统相序一致。
4.4.4电缆终端头采用热缩工艺，无屏蔽（或钢铠）电缆头的处理内包塑料绝缘带，再用热缩分支首套进行热缩处理，若首套不够长可以在电缆下端加接直热缩管处理（ 35mm²以下可用）；有屏蔽（或钢铠）的电缆头用1.5 mm²的铜芯将2.5 mm²的裸软导线绑在屏蔽层或钢铠上并焊锡且牢固，焊缝不小于20毫米长，接地引线要求是裸软铜线，接地端压电缆鼻子，焊锡后连接，其余参照无屏蔽电缆头制作。
4.4.5电缆头制作接引结束后应挂正式的电缆号牌，所有的电缆号牌应统一标准。
4.4.6电缆头制作结束后应经试验合格，做好记录，并验收检查。
4.4.7控制电缆头制作应保证电缆排列整齐美观，25mm²以上的电缆统一采用电缆热缩套做电缆头，电缆头颜色统一，其长度控制在50毫米。
4.4.8带屏蔽线芯的屏蔽电缆头制作：用塑料管或玻璃丝管套在屏蔽线芯上引出，用直缩管套在电缆头上热缩，必要时，可在热缩前用塑料绝缘带缠绕再热缩。
带铜箔层的屏蔽电缆头制作：用1.5 mm²以上的绝缘线焊锡在屏蔽铜箔上，要求焊缝大于10毫米；用直缩管连铜芯线、屏蔽线一起热缩。
4.4.9每排电缆的电缆头应做在同一水平高度，且各排电缆头间距相等，二次布线在盘内布置合理，二次线芯在同一盘内弯曲形状要一致，接引牢固，并有适当的余量，备用线芯应有足够的余量。
4.5配电装置的安装：4.5.1基础槽钢安装要量好盘柜尺寸，考虑适量余度和边盘尺寸及盘间隙等。
4.5.2材料选用要符合设计要求的规格型号，下料前将所有型钢平直校正，将所下型钢按实际尺寸进行切割，并打磨平整，达到规范要求，焊接应符合焊接标准。
4.5.3做好的基础运至现场，根据最后的要求标高（基础应高出地面10毫米），结合盘柜位置图，检查予埋件间距和基础型钢是否符合，而后进行基础型钢的安装，同一场所同一平面的基础型钢安装后，其水平误差不超过1mm/M，全长不超过5 mm。
4.5.4用水平仪找出型钢的最高点，从一头将基础垫至要求的标高后，逐步找出其它点，将其点焊于事先所下的予埋件上。
4.5.5点焊后，对照图纸核实尺寸，确认无误后，将全部焊点满焊，焊缝长度不小于30-40毫米。
4.5.6将所有已安装的基础刷一遍底漆，再做防腐处理。
4.5.7基础应有明显的接地点，在每列盘的两侧（不少于两处），基础间接地线应刷黑色调和漆，接地引下应刷黄绿相间（100毫米）。
4.5.8基础型钢施工完毕后，应开始安装电缆保护管以保证上盘前基础内抹平。
4.5.9施工过程中及时记录。
4.6盘柜安装方案：4.6.1开箱检查生产厂家成套提供的合格证、产品使用说明书、设备试验数据、图纸以及厂品的备品备件、专用工器具应完整齐全。
4.6.2设备元件的型号，规范是否符合设计。
4.6.3设备的缺件的型号，数量。
4.6.4设备缺陷的情况和原因。
4.6.5检查设备的完整性，油漆的完整，板金结构无变形，外形几何尺寸符合设计。
4.6.6以上没有列出的遵照厂家说明书所列事项检查。
