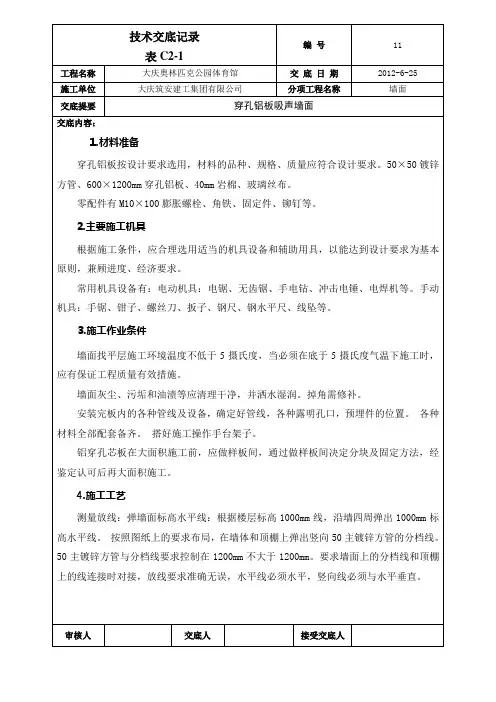

穿孔金属板墙面技术交底

施工单位大庆筑安建工集团有限公司分项工程名称墙面

交底提要穿孔铝板吸声墙面

交底内容：

1.材料准备

穿孔铝板按设计要求选用，材料的品种、规格、质量应符合设计要求。50×50镀锌方管、600×1200mm穿孔铝板、40mm岩棉、玻璃丝布。

零配件有M10×100膨胀螺栓、角铁、固定件、铆钉等。

2.主要施工机具

根据施工条件，应合理选用适当的机具设备和辅助用具，以能达到设计要求为基本原则，兼顾进度、经济要求。

常用机具设备有：电动机具：电锯、无齿锯、手电钻、冲击电锤、电焊机等。手动机具：手锯、钳子、螺丝刀、扳子、钢尺、钢水平尺、线坠等。

3.施工作业条件

墙面找平层施工环境温度不低于5摄氏度，当必须在底于5摄氏度气温下施工时，应有保证工程质量有效措施。

墙面灰尘、污垢和油渍等应清理干净，并洒水湿润。掉角需修补。

安装完板内的各种管线及设备，确定好管线，各种露明孔口，预埋件的位置。各种材料全部配套备齐。搭好施工操作手台架子。

铝穿孔芯板在大面积施工前，应做样板间，通过做样板间决定分块及固定方法，经鉴定认可后再大面积施工。

4.施工工艺

测量放线：弹墙面标高水平线：根据楼层标高1000mm线，沿墙四周弹出1000mm标高水平线。按照图纸上的要求布局，在墙体和顶棚上弹出竖向50主镀锌方管的分档线。50主镀锌方管与分档线要求控制在1200mm不大于1200mm。要求墙面上的分档线和顶棚上的线连接时对接，放线要求准确无误，水平线必须水平，竖向线必须与水平垂直。

审核人交底人接受交底人

施工单位大庆筑安建工集团有限公司分项工程名称墙面

交底提要穿孔铝板吸声墙面

交底内容：

固定件安装：在放好线的墙体上相对应的位置安装50主镀锌方管固定件，固定件采用50天地镀锌方管长度不小于150mm，用两个M10*100胀栓将固定件固定在预埋角铁件的墙体上。固定件要求安装牢固，无松动，位置准确，距镀锌方管端头大于300mm。

主镀锌方管的安装：然后在安装好的固定件上安装50主镀锌方管，主镀锌方管与固定件用焊接固定，主镀锌方管竖向要求垂直，同一墙体面上的镀锌方管必须在同一平面上，进出误差不大于正负2mm。垂直误差不大于正负2mm，固定件两侧至少1个固定点，如果固定件与主镀锌方管焊接有一面不好固定的，另一面焊接点不少于2个。

填充岩棉：在安装好主镀锌方管的骨架内墙放岩棉，填充岩棉厚度要求和竖向镀锌方管宽窄一样，岩棉要求填满，岩棉的容重必须满足设计要求，然后在放好岩棉的部位铺好白色布璃丝布。

20*40镀锌方管安装：然后在50主镀锌方管上按照铝板的布置安装铝板专用20*40镀锌方管，20*40镀锌方管为横向，20*40镀锌方管要求水平，20*40镀锌方管与50主镀锌方管焊接固定。

安装罩面板：在墙体内的所有隐蔽工程完工后，在安装好20*40镀锌方管架上扣600*1200穿孔铝扣板。安装墙面，先从中间整板安装，周边异型板由厂家订做。不用切板，使整体效果一致美观大方。洞口处做铝装饰压条，线路与管道应宜做成品保护。铝孔吸音罩面板卡扣在镀锌方管上，表面要平整，接缝平直。

刷防锈漆：轻钢骨架罩面板墙面，碳钢或焊接处做防腐处理的表面（如预埋件、连接件、钉固附件等），在各工序安装前应刷防锈漆。洞口处做铝装饰压条，线路与管道应宜做成品保护

5.质量标准

主控项目：

找平层所用材料品种和性能应符合设计及国家规范、标准要求。墙面找平后，应无空鼓，无脱层，无裂缝。

轻钢骨架和穿孔铝板的材质。品种、式样、规格应符合设计要求。镀锌方管和穿孔铝板的安装必须位置正确，连接牢固，无松动。

审核人交底人接受交底人

施工单位大庆筑安建工集团有限公司分项工程名称墙面

交底提要穿孔铝板吸声墙面

交底内容：

穿孔铝板应无翘曲、折裂、缺楞、掉角等缺陷；安装必须牢固。岩棉铺设厚度应符合设计要求，并应有防散落措施。

一般项目：

轻钢骨架整面应顺直，无弯曲、无变形；无锈蚀，应符合产品组合的要求。

金属板的表面应洁净、美观、色泽一致，无翘曲、凹坑、划痕。

罩面板接缝形式应符合设计要求，拉缝和压条宽窄一致，平直、整齐，接缝应严密。

6.常见质量问题及防治措施

轻钢骨架固定不牢：

①墙面的轻钢骨架应固定在主体结构上，并应紧固膨胀螺栓，墙面内的管线、设备件不得固定在轻钢骨架上。

罩面板分块间隙缝不直：

①罩面板规格有偏差，安装不正。

②施工时注意板块规格，拉线找正，安装固定时保证平整对直。

压缝条、压边条不严密不平直：

①加工条材规格不一致。

②使用时应经选择，操作拉线找正后固定、压粘。要注意板块的色差，防止颜色不均的质量弊病。

7.成品保护措施

轻钢骨架及罩面板安装时，应注意保护各种管线的。轻钢骨架的镀锌方管不准固定在其它设备件上。

轻钢骨架、罩面板及其它材料在运输、进场、存放、使用过程中，应严格管理，做到不变形、不受潮、不破损。

工程中已施工完毕的墙面等，在施工时应注意保护，防止污损。

轻钢骨架不得碰撞，其它工种的挂件不得挂于轻钢骨架上。
