机电一体化机械系统的设计
机电一体化系统设计_第二章机械部件选择与设计
d) 弹簧式自动预紧调整
但结构复杂、轴向刚度较差、适合清载场合。
（3）选择滚珠丝杠副支承方式
为了提高滚珠丝杠传动副的支承刚度，从而提高传 动精度，滚珠丝杠副支承方式具有下属四种方式。
a) 单推--单推式支承
特点：两端止推轴承可使滚珠丝杆产生预拉伸力， 提高了丝杆安装刚度，预拉力越大，轴承寿命降低。
3）滚珠丝杠副的选择设计验算步骤
依据最大工作载荷(N)或平均工作载荷(N)作用下的使用寿命T(h)、 丝杆有效工作行程(mm)、丝杠转速(r/min)或平均转速(r/min)、滚 道硬度HRC以及工况等实际工作条件，进行一系列的验算。 〃 承载能力计算与滚珠丝杠副型号选择 在最大静载荷和动载荷条件下，进行弯曲强度、接触应力强度、 疲劳强度等验算，综合决定选择滚珠丝杠副型号。 〃 压杆稳定性验算或校核 压杆稳定性验算或校的基本要求是不影响滚珠丝杠副的精度和 变形附加载荷产生的摩擦阻力超过极限值。 〃 刚度验算 结构刚度（支承方式相关）和接触刚度（导轨滚道）。 **由此才能完成滚珠丝杠副的选择设计工作。
滚珠丝杠副的四种支承方式及其特点
（4）滚珠丝杠副的制动装置
作用：在垂直安装或在高速移动定位时，防止滚珠 丝杠副逆转发生不安全事故或定位不可靠（无自锁能 力）。 常用：超越离合器、双推式电磁离合器（制动器）。
2 1
6 7
3
4
5
4 3 2 1
超越离合器
双推式电磁离合器
超越离合器的工作原理
超越离合器是利用主动件和从动件的转速变化或回转方 向变换而自动接合和脱开的一种离合器。当主动件带动从 动件一起转动时，称为结合状态；当主动件和从动件脱开 以各自的速度回转时，为超越状态。
超越离合器具有以下功能 a.在快速进给机械中实现快慢速转换、超越功能。 b.实现步进间隙运动和精确定位的分度功能。
机电一体化及其机械系统的设计特点
机电一体化及其机械系统的设计特点摘要：近年来，机电一体化与机械系统的设计受到业界的广泛关注，因此对其相关课题的研究具有重要的意义。
介绍了机电一体化及其机械系统的设计特点，分析了机电一体化的设计原则和设计步骤，并结合相关的实践经验，从多个角度研究了机电一体化的发展趋势，阐述了一些个人的看法和体会，希望对相关的实际工作有所帮助。
关键词：机电一体化；机械系统；设计特点引言科学技术的不断发展和创新是当前和未来的趋势。
在电子技术和信息技术的推动下，传统的机械系统设计正面临着危机和挑战，主要表现在人工成本高、生产效率低、产品优势不明显等方面。
目前，机电一体化机械系统在许多产品中的优势越来越明显，并逐步取代传统的机械产品，不仅可以节省人力资源成本，提高工作效率，而且可以实现经济效益的最大化。
这就要求技术人员在传统机械系统设计的基础上提出新的设计思想，利用电子技术和信息技术设计新的机电一体化产品，以适应现代工业的需要。
1机电系统的概念从机电系统的结构来看，机电系统主要由多个信息处理系统组成。
由于信息处理系统的分支结构，机电一体化系统具有较强的信息处理能力。
从机电系统技术层面来看，其核心技术主要体现在机械技术、机械与信息技术、系统技术、自动控制技术和传动技术五个方面。
机械技术是机电一体化系统的基础。
其关键在于扭转高科技的使用理念，实现结构，并与机电一体化技术相结合，从而提高材料的精度、刚度和性能。
机械与信息技术主要是指实现信息交换、获取、操作等功能的技术，包括人工智能等信息技术。
系统技术是一个整体概念，是为相关技术应用而组织起来的。
从系统的总体目标来看，系统技术可分为多个功能单元的连接，其主要内容包括接口技术。
自动控制技术的范围非常广泛，涉及控制理论、指导系统设计、系统仿真、系统调试等。
该驱动技术主要应用于电动、气动和液压伺服系统的传动过程中。
驱动技术水平的高低对机电一体化系统的动态性能、控制质量和功能有着深远的影响。
2.2 机电一体化机械系统精度设计
3）内应力产生的变形 内应力产生的变形影响设备精密的稳定性。 它与材料、铸造、切削加工、热处理等都有密 切的关系。 例如，铸件要经过自然或人工时效才能消 除内应力；粗加工后要经过消除内应力的热处 理，才能进行精加工；表面或局部淬火可使零 件内软外硬，也需要回火处理降低其内应力等， 这些都是消除工艺过程产生内应力必不可少的 措施。

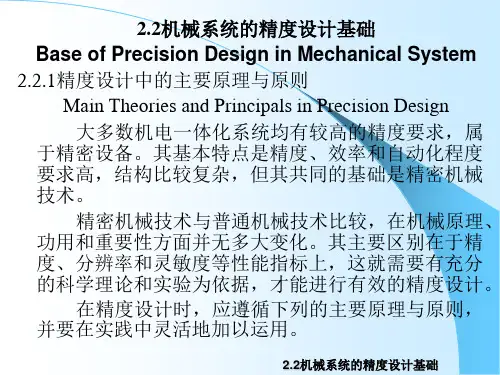

2.2机械系统的精度设计基础
1.阿贝误差原理 它是由德国人阿贝（E· Abbe）于1890年提出 的。其主要内容为：长度测量时，被测尺寸与 标准尺寸必须处在测量方向的同一直线上。
l
图2-10阿贝误差原理设计示例 Fig.2-10 Example of Design in Abbe Error Theory
2 2 2
这表示了Δ 1与θ 之间形成二阶误差关系。
1.精度设计中的主要原理与原则
图2-10b 所示为游标卡尺，被测件尺寸与 主尺上的读数刻度尺不在同一直线上，不符合 阿贝原理。同理，由于倾角θ 存在，产生的测 量误差Δ 2为：
2 L l Htg H (2 40)
2.2.2精度设计中的基本概念
1.误差的定义 对某个物理量进行测量时，所测得的数值 x i 与真值x0之间的差值称为误差Δ i，即： Δ i=xi－x0 (i=1～n为测量次数) (2-44) 误差大小反映了测量值对真值的偏离程度， 它具有下列特点： 任何测量手段无论精度多高，总是有误差存 在的，即真误差是客观存在的。即误差恒不为零。 当多次重复测量某个物理参数时，各次测量 值是不等的，这是误差不确定性的反映。只有测 量仪器的分辨率太低时，才会有相等情况出现。
5.基面统一原则
若因零件结构等原因，不符合这一原则， 可选择精度较高的面作为辅助基面。例如，测 量齿轮周节时，若周节仪以齿轮中心孔定位来 测量，就符合上述原则。若以齿根作为测量辅 助基面，它不符合基面统一原则，但比用齿顶 圆（误差较大）作为辅助基面时，测得的误差 要小些。
机电一体化机械系统的设计思想
机电一体化机械系统的设计思想
机电一体化的机械系统设计主要包括两个环节：静态设计和动态设计。
1、静态设计
静态设计是指依据系统的功能要求，通过讨论制定出机械系统的初步设计方案。
该方案只是一个初步的轮廓，包括系统主要零、部件的种类，各部件之间的联接方式，系统的掌握方式，所需能源方式等。
有了初步设计方案后，开头着手按技术要求设计系统的各组成部件的结构、运动关系及参数；零件的材料、结构、制造精度确定；执行元件（如电机）的参数、功率及过载力量的验算；相关元、部件的选择；系统的阻尼配置等。
以上称为稳态设计。
稳态设计保证了系统的静态特性要求。
2、动态设计
动态设计是讨论系统在频率域的特性，是借助静态设计的系统结构，通过建立系统组成各环节的数学模型和推导出系统整体的传递函数，利用自动掌握理论的方法求得该系统的频率特性（幅频特性和相频特性）。
系统的频率特性体现了系统对不同频率信号的反应，打算了系统的稳定性、最大工作频率和抗干扰力量。
静态设计是忽视了系统自身运动因素和干扰因素的影响状态下进行的产品设计，对于伺服精度和响应速度要求不高的机电一体化系统，静态设计就能够满意设计要求。
对于精密和高速智能化机电一体化系
统，环境干扰和系统自身的结构及运动因素对系统产生的影响会很大，因此必需通过调整各个环节的相关参数，转变系统的动态特性以保证系统的功能要求。
动态分析与设计过程往往会转变前期的部分设计方案，有时甚至会推翻整个方案，要求重新进行静态设计。
机电一体化系统设计与性能优化
机电一体化系统设计与性能优化机电一体化系统是将机械和电气两个部分完全融合在一起的系统。
它利用计算机技术、自动控制技术、电力电子技术和通信技术，实现机械和电气部分的高效协同工作。
在现代工业中，机电一体化系统已经广泛应用于诸如自动化生产设备、机器人、无人驾驶系统等领域。
设计一套高效稳定的机电一体化系统并优化其性能，对于提高生产效率、降低能源消耗和保证产品质量具有重要意义。
在机电一体化系统设计和性能优化过程中，以下几个关键因素需要被考虑：1. 功能设计：机电一体化系统的功能设计是系统设计的首要任务。
需要明确系统所需完成的功能，并设计相应的机械和电气部分。
例如，在自动化生产设备中，机电一体化系统需要能够实现自动化控制、传感器信号处理和执行器的运动控制。
2. 效率优化：机电一体化系统的效率优化是提高生产效率和降低能源消耗的关键。
在设计中，需要根据实际需求选择合适的传动装置、电机和控制器，以最大限度地提高系统的能效。
此外，还可以利用节能控制策略，如能量回收和动态负载平衡，进一步提高系统的效率。
3. 信号采集和处理：机电一体化系统设计中的另一个重要方面是信号采集和处理。
系统需要能够准确地获取来自各传感器的信号，并实时处理这些信号。
在设计过程中，需要选择合适的传感器和信号处理器，以确保系统能够准确地感知和响应外界环境的变化。
4. 控制策略：控制策略是机电一体化系统性能优化的关键。
根据系统的实际需求，需要选择合适的控制策略。
例如，在机器人系统中，可以采用基于力矩控制的控制策略，以实现更精确的运动控制。
此外，还可以利用自适应控制和模糊控制等先进算法，以进一步优化系统的性能。
5. 系统安全和可靠性：机电一体化系统设计和性能优化中，系统的安全和可靠性是至关重要的。
需要对系统进行全面的风险评估，并采取相应的安全措施，如防护装置、报警系统和紧急停止装置等。
此外，还需要进行系统的可靠性分析，以确保系统在长期运行过程中稳定可靠。

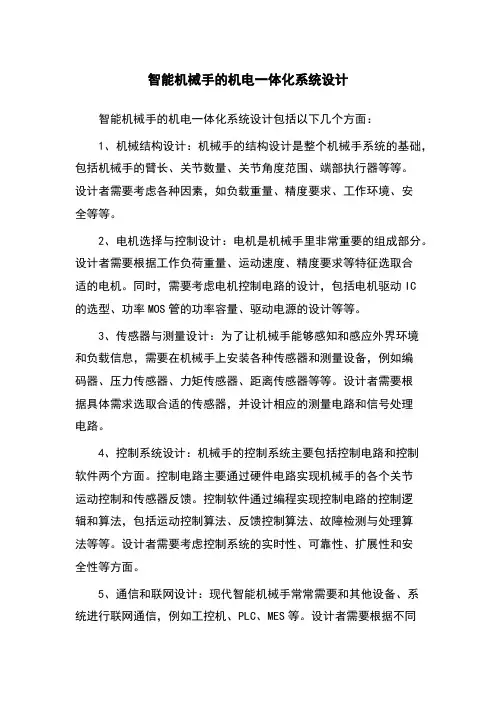

智能机械手的机电一体化系统设计
智能机械手的机电一体化系统设计智能机械手的机电一体化系统设计包括以下几个方面：1、机械结构设计：机械手的结构设计是整个机械手系统的基础，包括机械手的臂长、关节数量、关节角度范围、端部执行器等等。
设计者需要考虑各种因素，如负载重量、精度要求、工作环境、安全等等。
2、电机选择与控制设计：电机是机械手里非常重要的组成部分。
设计者需要根据工作负荷重量、运动速度、精度要求等特征选取合适的电机。
同时，需要考虑电机控制电路的设计，包括电机驱动IC的选型、功率MOS管的功率容量、驱动电源的设计等等。
3、传感器与测量设计：为了让机械手能够感知和感应外界环境和负载信息，需要在机械手上安装各种传感器和测量设备，例如编码器、压力传感器、力矩传感器、距离传感器等等。
设计者需要根据具体需求选取合适的传感器，并设计相应的测量电路和信号处理电路。
4、控制系统设计：机械手的控制系统主要包括控制电路和控制软件两个方面。
控制电路主要通过硬件电路实现机械手的各个关节运动控制和传感器反馈。
控制软件通过编程实现控制电路的控制逻辑和算法，包括运动控制算法、反馈控制算法、故障检测与处理算法等等。
设计者需要考虑控制系统的实时性、可靠性、扩展性和安全性等方面。
5、通信和联网设计：现代智能机械手常常需要和其他设备、系统进行联网通信，例如工控机、PLC、MES等。
设计者需要根据不同的通讯协议、网络协议，在机械手控制系统中设计适合的通讯接口和通讯协议，并确保通讯的稳定性和安全性。
综上所述，智能机械手的机电一体化系统设计需要深入整个机械手应用场景的需求，尊重并满足机械力学、控制理论、电子电路、通信等多方面的要求，从而才能保证机械手的运动精度、稳定性、效率和安全性。
机电一体化(第2章 机械系统)
与一般的机械系统设计要求相比，机电一体化系统 的机械系统要求定位精度高，动态响应特性好（即响应要 快，稳定性要好），为达到要求，在设计中常提出无间隙、 低摩擦、低惯量、高刚度、高谐振频率、适当的阻尼比等 要求。为达到上述要求，主要从以下几方面采取措施：
（1）单推-单推式
可预拉伸安装，预紧力大， 轴向刚度较高。
简易单推-单推式支承
（2）双推-双推式
轴向刚度最高，适于高刚度、 高速、高精度的丝杠传动。 对丝杠热变形敏感。
（3）双推-简支式
预紧力小，寿命长，常用 于中速、高精度的长丝杠 传动系统。注意丝杠热变 形影响。
（4）双推-自由式
承载能力小，轴向刚度低，多用于 短程、轻载、低速的垂直安装。
4) 缩小反向死区误差，如采取消除传动间隙、减少支承变形的 措施； 5) 提高刚度 改进支承及架体的结构设计以提高刚性、减少振 动、降低噪声。选材上；结构轻型化、紧密化。
这些措施反映了机电一体化系统设计的基本特点。
二、机械传动部件的选择与设计
机械传动部件的主要功能是传递转矩和转速，它实质上 是一种转矩、转速变换器，其目的是使执行元件与负载之间在 转矩与转速方面得到最佳匹配。
（3）谐振频率 包括机械传动部件在内的弹性系统，若不计 阻尼，可简化为质量-弹簧系统，为多自由度系统，有第一谐振 频率和高阶谐振频率等。当外界传来的激振频率接近或等于系 统固有频率时，系统产生谐振，不能正常工作。
还有电气驱动部件的谐振频率。
（4）摩擦 摩擦分为粘性摩擦、库仑摩擦和静摩擦。
实际机械导轨的摩擦特性随材料和表面状态的不同有很 大的不同。
（一）机械传动部件的功能要求及常用的传动部件
机械传动部件的传动类型、传动方式、传动刚性以及传 动可靠性对机电一体化系统的精度、稳定性和快速响应性有重 要影响。机电一体化系统设计时，需要选择传动间隙小、精度 高、体积小、重量轻、运动平稳、传递转矩大的传动部件。
机电一体化系统设计有机结合分析与设计
推动模块的标准化和互换性，降低维护成本和提高系统灵活性。
结合实例分析
实例一
数控机床的机电一体化系统设计， 通过电子系统实现对机床运动的
精确控制，提高加工精度和效率。
实例二
智能机器人的机电一体化系统设计， 集成传感器、控制器和执行器，实 现机器人的自主导航、物体识别和 抓取等功能。
实例三
机床的性能和稳定性。
数控机床的应用范围广泛，可适用于各种复杂零件的 加工，为现代制造业的发展提供了重要的技术支持。
自动化生产线设计
自动化生产线是机电一体化系统设计 的又一重要应用，通过自动化技术实 现生产过程的连续性和高效性。
自动化生产线在汽车、电子产品、食 品等领域得到广泛应用，提高了生产 效率和产品质量，降低了生产成本。
结合原则
确保机电一体化系统的稳定性、可靠性、高效性 和低成本。
接口设计
合理设计机械与电子系统之间的接口，实现数据 和信号的有效传输。
结合策略与实现
策略
采用模块化设计方法，将机电一体化系统划分为若干个功能模块， 分别进行设计、优化和集成。
实现
利用现代计算机辅助设计工具进行建模、仿真和分析，确保各模块 之间的协调性和整体性能的最优化。
风力发电机的机电一体化系统设计， 将机械能转换为电能，同时考虑风 能利用率和系统稳定性。
04
机电一体化系统设计案例
数控机床设计
数控机床是机电一体化系统设计的典型案例，通过将 机械、电子、控制等技术有机结合，实现高精度、高
效率的加工能力。
数控机床设计过程中，需要考虑机床的整体布局、传 动系统、控制系统、冷却系统等方面的设计，以确保
机械系统设计是机电一体化系统 的核心部分，包括机械结构、传
机电一体化系统设计
机电一体化系统设计一、引言机电一体化系统是指将机械和电气控制系统相结合，实现自动化控制和监测，以提高生产效率和产品质量。
在现代制造业中，机电一体化系统已经成为不可或缺的重要部分。
本文将探讨机电一体化系统设计的重要性、原则和实施步骤。
二、机电一体化系统设计的重要性1.提高生产效率机电一体化系统可以实现自动化生产，减少人为操作，提高生产效率。
通过优化机械和电气系统的配合，可以实现更高的生产速度和稳定性。
2.优化产品质量机电一体化系统可以实现精准控制和监测生产过程，减少因人为因素引起的错误，提高产品质量和一致性。
3.节约能源资源机电一体化系统可以实现能源的合理利用和分配，优化能源消耗结构，降低生产成本。
4.提升生产安全性机电一体化系统可以实现安全监测和自动报警，减少生产过程中的安全隐患，提高生产操作的安全性。
5.降低维护成本机电一体化系统可以实现在线监测和故障诊断，及时发现和排除问题，减少维护和维修成本。
三、机电一体化系统设计的原则1.整体性原则机电一体化系统设计要以整体性为原则，全面考虑机械和电气系统之间的协调和配合，确保系统各部分之间的一致性和稳定性。
2.可靠性原则机电一体化系统设计要考虑到系统的可靠性，选择高品质的机械和电气元器件，确保系统长期稳定运行。
3.灵活性原则机电一体化系统设计要具有一定的灵活性，能够根据生产需求进行调整和改进，适应市场的变化。
4.通用性原则机电一体化系统设计要具有一定的通用性，可以适用于不同的生产场景和环境，提高系统的适用性和可扩展性。
5.安全性原则机电一体化系统设计要考虑到系统的安全性，确保生产过程中的操作安全和人员安全，防止事故的发生。
四、机电一体化系统设计的实施步骤1.需求分析首先进行生产需求分析，明确机电一体化系统的功能和性能要求，确定系统的基本架构和设计方案。
2.系统设计根据需求分析的结果，进行系统设计，包括机械结构设计、电气控制系统设计、传感器和执行器的选择等。
机电一体化机械系统设计理论
机电一体化机械系统设计理论1. 简介机电一体化是指在机械设计和控制系统设计中将机械部分和电气部分紧密结合，形成一个整体的系统。
机电一体化机械系统设计理论是探讨如何将机械和电气两个领域的知识结合起来，实现机械系统的高效运行和精确控制的理论体系。
本文将介绍机电一体化机械系统设计的基本原理、设计过程和设计方法。
2. 基本原理机电一体化机械系统设计的基本原理主要包括：机械工程原理、控制理论和电气工程原理。
2.1 机械工程原理机械工程原理是机械系统设计的基础，它包括力学、材料学、机械设计等方面的内容。
在机电一体化机械系统设计中，需要根据力学原理来确定机械结构的受力情况，选取合适的材料来满足机械系统的要求，并设计合理的机械结构。
2.2 控制理论控制理论是机电一体化机械系统设计中的重要组成部分，它主要包括自动控制和控制系统的理论。
在设计过程中，需要根据控制理论来确定机械系统的控制策略和参数，以实现对机械系统的精确控制。
2.3 电气工程原理电气工程原理是机电一体化机械系统设计中电气部分的基础，它主要包括电路理论、电机原理和电子技术等方面的内容。
在设计过程中，需要根据电气工程原理来确定机械系统中的电气组件的选型和电路的设计，以满足机械系统的要求。
3. 设计过程机电一体化机械系统设计的过程包括需求分析、概念设计、详细设计、制造和测试等阶段。
3.1 需求分析需求分析阶段是机械系统设计的起点，需要明确机械系统设计的目标和功能要求。
在这个阶段，需要与用户进行沟通，了解用户的需求和系统的使用环境，根据需求分析的结果来确定机械系统的设计要求。
3.2 概念设计概念设计阶段是机械系统设计的创造性阶段，需要根据需求分析的结果来确定机械系统的整体结构和工作原理。
在这个阶段，需要进行创新思维，产生多种设计方案，并评估各种方案的优缺点。
3.3 详细设计详细设计阶段是将概念设计转化为具体的技术方案的过程，需要根据概念设计的结果来进行具体的构造和计算。
《机电一体化系统设计课程设计》设计说明书
《机电一体化系统设计课程设计》设计说明书一、课程设计的目的机电一体化系统设计是一门综合性很强的课程，通过本次课程设计，旨在让我们将所学的机电一体化相关知识进行综合运用，培养我们独立设计和解决实际问题的能力。
具体来说，课程设计的目的包括以下几个方面：1、加深对机电一体化系统概念的理解，掌握系统设计的基本方法和步骤。
2、熟悉机械、电子、控制等多个领域的知识在机电一体化系统中的融合与应用。
3、培养我们的工程实践能力，包括方案设计、图纸绘制、参数计算、器件选型等。
4、提高我们的创新思维和团队协作能力，为今后从事相关工作打下坚实的基础。
二、课程设计的任务和要求本次课程设计的任务是设计一个具有特定功能的机电一体化系统，具体要求如下：1、确定系统的功能和性能指标，包括运动方式、精度要求、速度范围等。
2、进行系统的总体方案设计，包括机械结构、驱动系统、控制系统等的选择和布局。
3、完成机械结构的详细设计，绘制装配图和零件图。
4、选择合适的驱动电机、传感器、控制器等器件，并进行参数计算和选型。
5、设计控制系统的硬件电路和软件程序，实现系统的控制功能。
6、对设计的系统进行性能分析和优化，确保满足设计要求。
三、系统方案设计1、功能需求分析经过对任务要求的仔细研究，确定本次设计的机电一体化系统为一个小型物料搬运机器人。
该机器人能够在规定的工作空间内自主移动，抓取和搬运一定重量的物料，并放置到指定位置。
2、总体方案设计（1）机械结构采用轮式移动平台，通过直流电机驱动轮子实现机器人的移动。
机械手臂采用关节式结构，由三个自由度组成，分别实现手臂的伸缩、升降和旋转，通过舵机进行驱动。
抓取机构采用气动夹爪，通过气缸控制夹爪的开合。
（2）驱动系统移动平台的驱动电机选择直流无刷电机，通过减速器与轮子连接，以提供足够的扭矩和速度。
机械手臂的关节驱动选择舵机，舵机具有控制精度高、响应速度快等优点。
抓取机构的气缸由气泵提供气源，通过电磁阀控制气缸的动作。
机电的一体化系统设计
机电的一体化系统设计机电一体化系统设计是指将机械、电子、电气、自动化等技术相结合的一种综合性设计。
它通过将机械结构、电气设备、传感器、执行器和控制系统等有机地结合在一起来实现系统的功能。
一体化设计能够提高系统的整体性能和运行效率。
因为机械、电子和自动化等不同专业领域的知识被集成在一起，可以更好地协同工作，提升系统的综合效益。
在机电一体化系统设计中，首先需要进行系统分析和需求分析，明确系统的功能和性能要求。
然后进行系统设计，包括机械结构设计、电气设计、自动化控制设计等方面。
机械结构设计是机电一体化系统设计的重要组成部分。
在设计机械结构时，需要考虑系统的稳定性、刚度和强度等因素。
同时还需要考虑材料的选择和加工工艺的优化，以提高系统的可靠性和寿命。
电气设计是机电一体化系统设计的另一个重要方面。
在电气设计时，需要选择适当的电气设备和元件，并设计电路图和布线图。
同时还需要进行电气参数计算和控制系统设计，以实现对整个系统的控制和监测。
此外，还需要考虑系统的电磁兼容性和安全性等因素。
自动化控制设计是机电一体化系统设计中的关键一环。
通过使用传感器和执行器，可以实现对系统的自动化控制。
在自动化控制设计中，需要选择合适的传感器和执行器，并进行控制算法的设计和优化。
同时还需要进行系统的建模和仿真，以验证设计的正确性和可行性。
在机电一体化系统设计中，还需要考虑系统的可拓展性和模块化设计。
通过模块化设计，可以将整个系统划分为若干个独立的子系统，每个子系统都具有独立的功能和自主控制。
这样可以提高系统的灵活性和可维护性，同时也方便对系统进行拓展和更新。
此外，在机电一体化系统设计中还需要考虑系统的能效和环保性。
通过优化设计和选择节能设备和材料，可以提高系统的能源利用效率和减少对环境的影响。
综上所述，机电一体化系统设计是一项复杂而综合的工作。
它需要综合运用机械、电子、自动化等多个学科的知识，进行系统的分析、设计和优化。
只有通过科学的设计和综合考虑各个方面的因素，才能确保机电一体化系统具有良好的性能和可靠性。
机电一体化(第2章 机械系统2)
对于增速传动，应在开始几级就增速， 对于增速传动，应在开始几级就增速，且增速比最好 大于1： ，有利于增加轮系刚度、减小传动误差。 大于 ：3，有利于增加轮系刚度、减小传动误差。
2、谐波齿轮传动 、
新型的谐波齿轮传动具有如下特点： 新型的谐波齿轮传动具有如下特点： 结构简单、体积小、重量轻，传动比大(几十 几百)， 几十~几百 结构简单、体积小、重量轻，传动比大 几十 几百 ，传动 精度高、回程误差小，噪声低、传动平稳、承载能力强， 精度高 、回程误差小 ，噪声低、 传动平稳、 承载能力强 ， 传动效 率高。 率高。 在工业机器人、航空、 在工业机器人 、 航空 、 航天等机电一体化系统中得到广泛 的应用。 的应用。
（2）输出轴转角误差最小原则 输出轴转角误差最小原则 为了提高机电一体化系统中齿轮传动系统的传递运动 的精度，各级传动比应按先小后大的原则分配， 的精度，各级传动比应按先小后大的原则分配，以降低齿轮 加工误差、安装误差及回转误差对输出转角精度的影响。 加工误差、安装误差及回转误差对输出转角精度的影响。
绳轮传动在打印机字车 送进机构中的应用 1-字车；2-绳轮(电动机输出轴上)； 3-伺服电动机； 4-钢丝绳
各类挠性传动方式的比较： 各类挠性传动方式的比较：
（五）间歇传动机构
间歇传动机构可把原动机构的连续运动转换为间歇运动。 间歇传动机构可把原动机构的连续运动转换为间歇运动。 传动要求有：移位迅速，停位准确可靠，运动过程中无冲击。 传动要求有：移位迅速，停位准确可靠，运动过程中无冲击。 常用的间歇传动机构有：棘轮传动、槽轮传动、蜗形凸轮 常用的间歇传动机构有：棘轮传动、槽轮传动、 传动等。 传动等。 1、棘轮传动机构 、 棘轮传动工作原理 1-棘爪；2-棘轮；3-止动爪； 棘爪； 棘轮 棘轮； 止动爪 止动爪； 棘爪 4-摇杆；5-扭簧 摇杆； 扭簧 摇杆 扭簧使棘爪和棘轮齿啮合
机械工程中的机电一体化设计与控制研究
机械工程中的机电一体化设计与控制研究机电一体化设计与控制研究在机械工程领域具有重要的意义。
随着科技的不断进步和工业制造领域的发展，机电一体化已成为机械工程师们研究和探索的热点。
本文将从机电一体化的概念、应用领域以及研究方向等方面进行探讨，并对其在机械工程中的重要性进行分析。
一、机电一体化的概念机电一体化是指将机械、电气和电子技术有机地结合在一起，形成一个整体系统。
它通过集成机械、电气和电子元件，实现功能的自动化和智能化。
机电一体化设计与控制研究正是针对这种集成的技术进行的。
二、机电一体化的应用领域机电一体化的应用领域非常广泛，涵盖了工业制造、航空航天、自动化设备等多个领域。
在工业制造领域，机电一体化设计与控制可以提高生产效率、降低生产成本。
在航空航天领域，机电一体化的应用可以提高飞机的飞行性能，并实现对飞机的智能控制。
在自动化设备领域，机电一体化设计与控制可以实现自动化生产，提高设备的可靠性和稳定性。
三、机电一体化设计与控制的研究方向机电一体化设计与控制的研究方向多种多样，涉及到机械设计、电气控制、传感器技术等多个领域。
在机械设计方面，研究人员致力于开发新型的结构设计和优化方法，以适应机电一体化系统的需要。
在电气控制方面，研究人员研究如何通过控制算法和软件设计来实现对机电一体化系统的精确控制。
在传感器技术方面，研究人员研发新型的传感器，以获取系统所需的信息。
此外，机械工程师还需了解各种相关技术的发展趋势，如人工智能、物联网等，以将其与机电一体化结合起来，实现更高级的控制和应用。
四、机电一体化设计与控制的重要性机电一体化设计与控制对于机械工程具有重要性。
首先，它可以提高机械系统的性能和可靠性。
通过整合机械、电气和电子技术，机电一体化设计与控制可以实现系统的自动化和智能化，提高机械系统的生产效率和产品质量。
其次，它可以实现机械产品的创新。
机电一体化设计与控制可以为机械工程师们提供更多的设计自由度和创新空间，使机械产品具备更多的功能和应用价值。
机电一体化系统设计课件
机械传动系统设计
选择合适的传动方式
根据工作需求和条件，选择合适的传 动方式，如齿轮传动、带传动、链传 动等。
确定传动装置的参数
根据机械系统的功率、转速和运动特 性，确定传动装置的参数，如齿轮模 数、带轮直径等。
优化传动装置的结构
在满足功能和可靠性的前提下，优化 传动装置的结构，降低制造成本和维 护成本。
控制系统的基本概念是指通过一定的 控制手段，使被控对象根据设定的目 标进行运作的系统。
控制系统的组成
控制系统的分类
根据不同的分类标准，控制系统可以 分为开环控制系统和闭环控制系统、 连续控制系统和离散控制系统等。
控制系统通常由控制器、受控对象、 执行机构和反馈回路等部分组成。
控制系统设计方法
系统工程方法
考虑传动装置的安装和维修
在设计传动装置时，应考虑其安装和 维修的便利性，以确保机械系统的长 期稳定运行。
机械结构设计
确定机械结构的基本布局 根据机械系统的功能和使用要求 ，确定合理的机械结构基本布局 。
进行结构优化 在满足功能和可靠性的前提下， 对机械结构进行优化，降低制造 成本和维护成本。
设计关键零部件
数控机床的机电一体化设计特点
数控机床的机电一体化设计主要体现在数字化控 制技术的应用上，包括高精度定位、高速切削、 高刚性结构等。
工业机器人的机电一体化设计
工业机器人概述
01
工业机器人是一种自动化生产设备，能够实现高效、精准、快
速的作业。
工业机器人的组成
02
工业机器人由机械臂、控制系统、伺服系统等部分组成，各部
机电一体化的发展历程与趋势
总结词
发展与展望
详细描述
机电一体化技术的发展经历了多个阶段，从最初的简单机械与电气组合，到计算机控制 和可编程逻辑控制器的出现，再到现代的智能制造和物联网技术，其发展历程体现了技 术与工业需求的不断进步。未来，随着人工智能、大数据等新技术的融合，机电一体化
机械工程中的机电一体化系统设计
机械工程中的机电一体化系统设计随着科技的不断进步，机电一体化系统在机械工程领域中扮演着越来越重要的角色。
机电一体化系统的设计涉及到机械工程、电气工程和控制工程等多个学科的知识，旨在实现机械设备的自动化、智能化和高效率运行。
本文将探讨机电一体化系统设计的重要性、挑战以及未来的发展趋势。
首先，机电一体化系统设计的重要性不言而喻。
传统的机械设备往往需要人工操作，效率低下且存在安全隐患。
而通过机电一体化系统的设计，可以将机械设备与电气控制系统相结合，实现设备的自动化操作。
这不仅可以提高生产效率，减少人力成本，还可以降低事故风险，保障工作人员的安全。
例如，在工厂生产线上，通过机电一体化系统的设计，可以实现设备的自动装配、运输和包装，大大提高了生产效率。
其次，机电一体化系统设计面临着一些挑战。
首先是多学科知识的融合。
机电一体化系统设计需要涉及机械、电气和控制等多个学科的知识，需要设计师具备跨学科的能力。
其次是系统的稳定性和可靠性。
机电一体化系统通常由多个部件组成，各个部件之间需要协调工作，确保系统的稳定性和可靠性。
此外，机电一体化系统设计还需要考虑到设备的可维护性和可扩展性，以便在需要时进行维修和升级。
然而，随着科技的不断进步，机电一体化系统设计正朝着更高的水平发展。
一方面，随着传感器技术和人工智能的发展，机电一体化系统可以实现更精确的感知和判断能力。
例如，通过激光传感器和图像处理技术，机电一体化系统可以对产品进行高精度的检测和分类。
另一方面，随着通信技术的进步，机电一体化系统可以实现更高效的数据传输和远程控制。
例如，在智能工厂中，机电一体化系统可以通过云计算和物联网技术实现设备的远程监控和管理。
未来，机电一体化系统设计将继续发展，并在各个领域得到应用。
例如，在医疗领域，机电一体化系统可以用于医疗设备的自动化操作和患者监测。
在交通领域，机电一体化系统可以用于智能交通系统的建设和车辆自动驾驶技术的发展。
在农业领域，机电一体化系统可以用于农业机械的自动化操作和精准农业技术的实施。
机电一体化系统设计 第2章 机械系统设计
第 2 章 机械系统部件的选择与设计
§2-2 机械系统传动部件的选择与设计
三、滚珠丝杠副传动部件 滚珠丝杠副支撑方式 双推-自由式/简支式
如下图所示，一端安装推力轴承与圆柱滚子轴承的组合，另一端悬空呈 自由状态，故轴向刚度和承载能力低，多用于轻载、低速的垂直安装的 丝杠传动系统。
第 2 章 机械系统部件的选择与设计
§2-2 机械系统传动部件的选择与设计
机械传动部件及其功能要求
➢ 常用的机械传动部件有螺旋传动、齿轮传动、同步带传动、高速带传 动、各种非线性传动部件等。
➢ 主要功能是传递转矩和转速。因此，它实质上是一种转矩、转速变换 器，其目的是使执行元件与负载之间在转矩与转速方面得到最佳匹配。
➢ 机械传动部件对伺服系统的伺服特性有很大影响，特别是其传动类型、 传动方式、传动刚性以及传动的可靠性对机电一体化系统的精度、稳 定性和快速响应性有重大影响。因此，应设计和选择传动间隙小、精 度高、体积小、重量轻、运动平稳、传递转矩大的传动部件。
第 2 章 机械系统部件的选择与设计
§2-2 机械系统传动部件的选择与设计
三、滚珠丝杠副传动部件 滚珠丝杠副轴向间隙的调整与预紧
弹簧自动调整预紧式
如图所示，双螺母中， 一个活动，另一个固定， 用弹簧使其间始终具有 产生轴向位移的推动力， 从而获得预紧力。其特 点是能消除使用过程中 因磨损或弹性变形产生 的间隙，但其结构复杂、 轴向刚度低，适用于轻 载场合。
单螺母变位导程自预紧式 和单螺母滚珠过盈预紧式
第 2 章 机械系统部件的选择与设计
§2-2 机械系统传动部件的选择与设计
三、滚珠丝杠副传动部件 滚珠丝杠副支撑方式
典型支承方式
第 2 章 机械系统部件的选择与设计
