给排水自动控制与仪表试题

合集下载

2021年10月给排水模拟试卷与答案20

一、单选题(共20题)

1.离心泵属于（）式泵。

A：叶片式泵

B：容积式泵

C：往复泵

D：回转泵

【答案】：A

【解析】：

2.排水铸铁管用于重力流排水管道，连接方式为( )。A：承插

B：螺纹

C：法兰

D：焊接

【答案】：A

【解析】：

3.在发生了电气火灾又必须带电灭火时，应使用（）。A：水流喷射

B：四氯化碳灭火器

C：泡沫灭火器

D：干粉灭火器

【答案】：B

4.在地下车站风亭的地面上设水泵接合器，水泵接合器( )范围内设有室外消火栓。

A：5-20m

B：10-30m

C：15-40m

D：20-50m

【答案】：C

【解析】：

5.员工累计工作已满1年不满10年的，年休假（）天。

A：3

B：5

C：10

D：15

【答案】：B

【解析】：

6.正常运行时，因管网泄漏造成系统压力下降至设定的()下限时，起动稳压泵补水增压，以弥补管网的泄漏。

A：气压

B：数值

C：压力

D：A/B/C均有可能

【解析】：

7.水泵的效率是指（）

A：轴功率

B：有效功率

C：有效功率与轴功率的比值

D：A/B/C均有可能

【答案】：C

【解析】：

8.由于气压罐内气体减少导致给水泵出现水泵启动频繁的解决方法是（）。

A：重新充气

B：调整浮动开关的接法

C：更换动力电源线或加大动力电源容量

D：烘干电机

【答案】：A

【解析】：

9.PPR管道热熔连接的温度为（）℃.

A：100

B：200

C：260

D：300

【解析】：

10.由市政管网进水时，水箱的进水管上应装设（??）起自动进水，自动关闭水流的作用。??0

A：止回阀

B：安全阀

C：浮球阀

D：节流阀

给排水工程仪表与控制(第1章)

按要求给出相应的控制信号。 • 计算机式：以计算机为中心控制单元，以测试仪
表、执行机构等单元为外围设备的系统。
重庆大学城市科技学院
第1章基础知识
二、自动化及仪表发展从自动控制系统结构看，经历四个阶段： 1、20世纪50年代以基地式控制器组成的控制系统； 2、20世纪60年代以单元组合仪表组成的控制系统； 3、20世纪70年代出现了计算机控制系统； 4、20世纪80年代以后出现二级优化控制。
重庆大学城市科技学院
City College Of Science and Technology,Chongqing University
城市水工程仪表与控制
陈俐
重庆大学城市科技学院
第一章自动控制基础知识
第一节自动控制系统的作用与构成
一、控制仪表的分类： • 基地式：检测控制显示组合在一起的仪表。 • 单元组合式：在系统规定的统一的通讯方式下，
重庆大学城市科技学院
第1章基础知识
第二节传递函数与环节
一、方块图与传递函数
方块图：控制系统的元件作用图用一个方块表示，一个方块可以对应于一个元件或一个设备，或几个设备的组合，或一个局部生产过程，代表一个环节。
拉普拉斯变换：一种积分变换，微积分函数代数幂函数，微分方程代数方程。
重庆大学城市科技学院
第1章基础知识
方框中列数学式，可表征该环节的数学形式，该数学式称为传递函数。自控系统由控制器和控制对象组成。通常把自控系统的被控量叫做系统输出量。而把外界输入系统的量叫做系统输入量。一般系统的输入有两类：给定输入和扰动输入。如图。

第章-给排水工程仪表与控制(1)

给排水工程是建筑物中具有重要作用的一个分支，为了保障其正常运行，必须要有合适的仪表与控制系统进行监测与调控。本章将从给排水工程仪表、给排水工程控制系统、以及控制系统的运行进行讨论。

一、给排水工程仪表

1.流量计

流量计是用来测量水流速和流量的仪器。在给水管道中，通常采用涡街流量计、超声波流量计等技术手段进行测量。

2.压力表

压力表是用来测量管道内压力的仪器。主要用于监测和调节管道内的水压，供水管道内的压力通常控制在2.5~4.0kg/厘米²。

3.液位计

液位计是用来测量储水池、水箱等水位高度的仪器。在基建工程中，液位计使用广泛，其通过计算水箱中的水位高度来保障水位的平衡。

二、给排水工程控制系统

给排水工程控制系统是保障给水清洁、卫生、畅通的一个重要设备，它主要由控制器、执行器、传感器、监控系统四个部分组成。其中控制器负责处理传感器测得的信息并通过执行器来完成具体控制任务。

三、控制系统的运行

控制系统的运行需要有精准的控制算法与严密的程序设计。其通过监

测和调节管道内的水流量、压力及水位变化，从而达到自动化的控制

效果。

在使用控制系统前，应对相关人员进行培训，确保其了解仪器与控制

技术的基本原理。同时，运行过程中应注意仪器的保养养护，定期进

行检测与维修，以确保其正常运行。

总之，给排水工程仪表与控制是基础设施建设计划中至关重要的环节。优秀的仪表与控制系统可以有效保障基础建设中给排水的清洁与畅通。

大学给排水-水工艺仪表与控制__复习题目及答案

20XX年复习资料

大

学

复

习

资

料

专业：

班级：

科目老师：

日期：

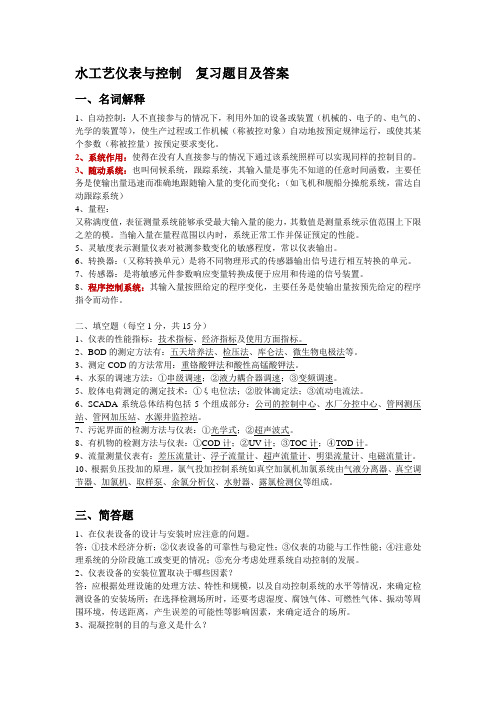

水工艺仪表与控制复习题目及答案

一、名词解释

1、自动控制：人不直接参与的情况下，利用外加的设备或装置（机械的、电子的、电气的、光学的装置等），使生产过程或工作机械（称被控对象）自动地按预定规律运行，或使其某个参数（称被控量）按预定要求变化。

2、系统作用：使得在没有人直接参与的情况下通过该系统照样可以实现同样的控制目的。

3、随动系统：也叫伺候系统，跟踪系统，其输入量是事先不知道的任意时间函数，主要任务是使输出量迅速而准确地跟随输入量的变化而变化；（如飞机和舰船分操舵系统，雷达自动跟踪系统）

4、量程：

又称满度值，表征测量系统能够承受最大输入量的能力，其数值是测量系统示值范围上下限之差的模。当输入量在量程范围以内时，系统正常工作并保证预定的性能。

5、灵敏度表示测量仪表对被测参数变化的敏感程度，常以仪表输出。

6、转换器：（又称转换单元）是将不同物理形式的传感器输出信号进行相互转换的单元。

7、传感器：是将敏感元件参数响应变量转换成便于应用和传递的信号装置。

8、程序控制系统：其输入量按照给定的程序变化，主要任务是使输出量按预先给定的程序指令而动作。

二、填空题（每空1分，共20XXXX分）

1、仪表的性能指标：技术指标、经济指标及使用方面指标。

2、BOD的测定方法有：五天培养法、检压法、库仑法、微生物电极法等。

3、测定COD的方法常用：重铬酸钾法和酸性高锰酸钾法。

4、水泵的调速方法：①串级调速；②液力耦合器调速；③变频调速。

5、胶体电荷测定的测定技术：①ξ电位法；②胶体滴定法；③流动电流法。

给排水及采暖专业综合能力考试试题-有答案

给排水及采暖专业综合能力考试试题

一、填空题（每题1分，共20题，合计20分）

1、各种承压管道系统和设备应做水压试验，非承压管道系统和设备应做灌水试验。

2、排水塑料管必须按设计要求及位置设伸缩节，如设计无要求时伸缩节间距不得大于 4m 。

3、低温热水地板辐射和采暖系统在地面下敷设的盘管埋地部分不应有接头，盘管隐蔽前必须进行水压试验，试验压力为工作压力的 1.5 倍，但不小于 0.6MPA 。检验方法，稳压 1小时内压力降不大于 0.05MPa ，且不渗不漏。

4、防排烟系统柔性短管的制作材料必须为不燃材料。

5、通风与空调工程安装完毕，必须进行系统的测定和调整。应包括下列项目，设备单机试运转及调试，系统无生产负荷下的联合试运转及调试。

6、喷淋头安装应在系统试压、冲洗合格后进行。

7、膨胀水箱的膨胀管及循环管上不得安装阀门。

8、在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管上应设置清扫口。

9、用于室内排水的水平管道与水平管道、水平管道与立管的连接应采用 45°三通或 45°四通和90°斜三通或 90°斜四通。

10、雨水管道不得与生活污水管道相连接。

11、采暖系统安装完毕后，应在采暖期内与热源进行联合试运转和调试。

12、在散热器和保温材料进场时，应对其热工等技术性能参数进行复验，复验应采取见证取样送检的方式。即在监理工程师或建设单位见证下按有关规定从施工现场随机抽取，送至有见证检测资质的检测机构进行检测，并应形成相应的复检报告。

13、散热器恒温阀应安装在每组散热器的进水管上。

14、地漏水封高度不得小于 50mm 。

给排水工程仪表与控制

第一章

1.1.2自动控制系统的构成（了解）

1.整定文件：也称给定文件，给出了被控量应取的值

2.测量元件：检测被控量的大小传感器

3.比较元件：用来得到给定值与被控量之间的误差

4.放大元件：将误差信号放大，用以驱动执行机构

5.执行元件：用来执行控制命令，推动被控对象。

6.校正元件：用来改善系统的动、静态性能。

7.能源元件：用来提供控制系统所需的能量1.1.3自动控制系统的分类(了解)

分为开环控制系统和闭环控制系统，以及同时具有开环结构和闭环结构的复合控制系统

1.闭环控制：原理是，需要控制的是受控对象的被控量，而测量的则是被控量和给定值，并计算两者的偏差，该偏差信号经放大后送到执行元件，去操纵受控对象，使被控量按预定的规律变化，力图消除偏差。也称为偏差调节。

反馈：把取出的输出量回送到输入端，并与指令信号比较产生偏差的过程称为反馈

反馈控制就是采用负反馈并利用偏差进行控制的过程，是自动控制系统中最基本的控制方式。

闭环控制的三大特点：信号按箭头方向传递是封闭的（闭环）、负反馈和按偏差控制。

优点：控制精度高，抗干扰能力强

缺点：使用的元件多，线路复杂，系统的分析和设计都比较麻烦。

2.开环控制：分为按给定值控制或者按干扰补偿

与闭环控制的基本区别在于有无负反馈作用。

这种控制方式简单，但精度较低抗干扰能力差。但结构简单、成本低、在精度要求不高时有一定的使用价值。

3.复合控制

把按偏差控制和按干扰控制结合起来，对主要扰动采用适当的补偿，实现按干扰控制；同时在组成反馈系统实现按偏差控制，以消除其他偏差。

1.3.3自动控制系统的过渡过程

给排水工程仪表与控制第1章自动控制基础知识

位于几个检测器与一个执行器之间位于两个控制器与一个执行器之间利用选择器实行非线性控制规律
选择器位于两个控制器与一个执行器之间
氨冷设备控制方案
温度控制器调节阀的开度，液位达到界限值时，液位控制输出下降，减少液氨进入，液位恢复后再选择温度控制器
27
四个因素控制过滤进水泵的运行
过滤进水控制系统
过滤进水泵受进水箱低液位控制、回用水箱高液位控制、出水浊度上限控制、过滤器压力上限控制。
差，反馈控制系统的优点是能缩小或消除偏差，无论偏差的根源何在，他们都可以工作，具有普遍的适应性。缺点是比较被动。
反馈控制系统方块图
15
给水处理系统中的滤后加氯系统，对余氯量控制要求高，通常采用反馈控制或复合环路控制。
反馈控制系统实例
曝气池DO控制：DO调节曝气阀，阀门开度影响总管压力，总管压力调节鼓风机导叶片：
位于几个检测器与一个执行器之间
作为叠加性质的直接结果，线性系统的一个重要性质是系统的响应可以分解为两个部分：输入响应和状态响应，前者指由非零初始状态所引起的响应；后者则指由输入引起的响应。两者可分别计算。这一性质为线性系统的分析和研究带来很大方便。
严格地说，实际的物理系统都不可能是线性系统。但是，通过近似处理和合理简化，大量的物理系统都可在足够准确的意义下和一定的范围内视为线性系统进行分析。例如一个电子放大器，在小信号下就可以看作是一个线性放大器，只是在大范围时才需要考虑其饱和特性即非线性特性。线性系统的理论比较完整，也便于应用，所以有时对非线性系统也近似地用线性系统来处理。

建筑给排水工程复习题(DOC)

一、填空题：（每空1分）

1. 建筑给水系统由：引入管、建筑给水管网、给水附件、给水设备、配水设施及计量仪表等六部分组成。

2. 为了防止昆虫爬入水池，在生活引用水水池的通气管、溢流管应当装设网罩或采取其他防护措施。

3. 生活饮用水水池（箱）的进水管应在水池（箱）的溢流水位以上接入，当溢流水位的确定有困难时，进水管口的最低点高出溢流边缘的高度等于进水管管径，但是最小不应当小于25mm，最大可不大于150mm。

4. 管道倒流防止器由，进水止回阀、自动泄水阀、出口止回阀组成。

5. 当浴盆上附设淋浴器时，其额定流量和当量只计水嘴，不计淋浴器，水压按照淋浴器计。

6. 根据卫生器具和用水设备用途要求而规定的，配水装置单位时间的出水量称为：额定流量。

7. 住宅入户管的公称直径不宜小于15mm。

17. 在建筑内排水管道系统中，一般常用的清通设备包括清扫口和检查口。P131

18. 民用建筑内排水，按照排水的水质一般分为：生活污水和屋面雨水。

19. 在连接2个及2个以上大便器或3个及3个以上卫生器具的铸铁排水横管上，应当设置清扫口。

20. 10层以上高层建筑的生活污水立管宜设置专用通气立管。

21. 连接6个大便器的污水支管应设置环形通气管。

22. 专用通气立管每隔2层，主通气立管宜每隔8～10层设置结合通气管与排水立管连接。

23. 通气管高出屋面不得小于0.3m，且应大于最大积雪厚度，通气管顶端应装设风帽或网罩。

24. 在通气管周围4m以内有门窗时，通气管口应高出窗顶0.6m或引向无门窗一侧。

25. 在污废水排水系统中的三立管系统由哪三根立管组成，生活污水立管、生活废水立管、专用通气管。P132

建筑给排水工程试题(八)

建筑给排水工程试题（八）

一、单项选择题

1. 排水立管最小管径可采用（）。

A、 DN50

B、 DN100

C、 DN150

D、 DN200

2. 重力流屋面雨水排水管系的悬吊管、埋地管分别按（）设计。

A、非满流、满流

B、非满流、非满流

C、满流、非满流

D、满流、满流

3. 无人活动的屋面设置的伸顶通气管高出屋面不得小于（）。

A、0.5m

B、0.4m

C、0.3m

D、0.2m

4. 多斗雨水排水系统的雨水斗应对称布置，一根据吊管上连接的雨水斗数不得超过（）个，且雨水斗不能设在立管顶端。

A、 2

B、3

C、 4

D、 5

5. 关于水封破坏，下列( )叙述是正确的。

A、排水管内排水量过大，造成水封水被冲走而破坏；

B、因动态和静态原因造成水封高度减少，不足以抵抗管道内允许的压力变化；

C、由于排水立管内下落水流速度太快，产生过高水压；

D、因排水管道堵塞而造成

6. 多层建筑直接供水方式的条件是（）。

A、H＞H S

B、H＜H S

C、H＝H S

D、和H S无关

7. 某住宅7层，室外给水管网在建筑引入管始端水压为0.16MPa，采用的给水方式为（）。

A、1～3层直接给水，4～7层加压给水；

B、1～7层加压给水；

C、1层直接给水，2～7层加压给水；

D、1～4层直接给水，5～7层加压给水。

8. 铸铁管的常用连接方法有（）。

A、粘接

B、焊接

C、法兰连接

D、承插连接

9. 超过2000个座位的会堂、礼堂的舞台口，即与舞台相连的侧台、后台的门窗洞口，应设置（）。

A、预作用喷水灭火系统；

B、水幕喷水灭火泵系统；

C、雨淋喷水灭火系统；

2021年10月给排水技能鉴定模拟试卷与答案解析52

一、单选题(共20题)

1.消防泵组出现水位显示不正常，与水池实际水位不同解决方法是（）。

A.清理水泵及管路，更换密封环

B.调整电机与泵轴的同轴度，加油

或更换轴承C.调整浮动开关的接法D.更换动力电源线或加大动力电

源容量

A：1

B：1

C：1

D：1

【答案】：C

【解析】：

2.蝶阀按连接方式分为（）两种。A.对夹式蝶阀和焊接蝶阀B.螺纹

蝶阀和法兰式蝶阀C.对夹式蝶阀和法兰式蝶阀D.对夹式蝶阀和螺纹

蝶阀

A：1

B：1

C：1

D：1

【答案】：C

【解析】：

3.关于启停频繁或失灵时的主要原因及处理办法论述错误的是（）。

A.水泵浮球开关上下距离过短—调整浮球开关左右距离

B.水泵逆止阀故障，不能关闭—检查维修

C.水泵浮球开关失灵—检查浮球开关，更换坏件

D.水泵浮球卡在工作的位置—检查处理

A：1

B：1

C：1

D：1

【答案】：A

【解析】：

4.区间水淹不能保证列车安全运行，需立即进行抢修，向设修调度汇报情况，进行（）后，进入区间进行抢修。A.请点B.获得领导同意C.跟站务员商量D.什么都不用做

A：1

B：1

C：1

D：1

【答案】：A

【解析】：

5.管道的承插式连接是把管子或管件的插口插入另一根管子的承口内，在承插口之间填上()或涂抹有机粘结剂的连接方式。

A.胶带

B.填料

C.润滑剂

D.A/B/C均有可能

A：1

B：1

C：1

D：1

【答案】：B

【解析】：

6.电动蝶阀处于开启状态下指示灯的颜色是（）。

A.红色

B.绿色

C.黄色

D.蓝色

A：1

B：1

C：1

D：1

【答案】：A

【解析】：

7.测量三相对称负载功率最简便的方法可用：（）

给排水工程仪表与控制复习与考试

仪表与控制思考题与习题

第一章

1.自动控制概念：p2

2．自动控制系统有哪些基本组成部分?

答：一个自动控制系统只要由以下基本见构成：(1)整定文件；(2)测量元件；(3) 比较文件；(4)放大元件；(5)执行元件；(6)校正元件；(7)能源元件。

3．自动控制系统由哪些形式？

答：(1)闭环控制;(2)开环控制；(3)复合控制。

4．方块图和传递函数有什么作用？

答：方块图和传递函数是自动化理论的重要基础。通过方块图可以直接看出各环节的联系，及环节对信号的传递过程；而传递函数可以用来描述环节或自动控制系统的特性，将输入----输出关系一目了然表示出来。

6．评价自动控制系统的过渡过程有哪些基本指标？

答：评价自动控制系统的过渡过程基本指标有：(1)最大偏差A；(2)过渡时间ts;(3)余差C；(4)衰减比；(5))振荡周期Tp.

7有哪些常用控制方式？

答：常用控制方式有：(1)位式控制；(2)比例控制；(3)比例积分控制；(4)比例积分微分控制。

9．逻辑代数有哪些基本运算？有哪些基本性质？

答：逻辑代数基本运算有：(1)单变量运算:‘‘非’’函数，‘‘是’’函数；(2)双变量(多变量)运算：‘‘与’’函数，‘‘或’’函数。

基本性质为：置换律、结合律。

11怎样由卡诺图建立或简化逻辑表发式？

答：基本方法是：化步伐逻辑关系式或真值表中的各项对应地填入图中，标为‘‘1’’，余下的空格填为‘‘0’’；当响铃的偶数个格(对称的)皆为‘‘1’’时，就可将之合并简化为逻辑表达式的一项，其余变量之间为逻辑乘关系，其余‘‘0’’项不考虑。

给排水工程仪表复习题

一、填空复习题

1.一个自动控制仪表主要由传感器、控制器和执行器等基本部件构成，相当于

人的眼睛、手和大脑。

2.在混凝控制技术中，数学模型的建立需要经过的两个步骤是参数的选取和系

数的确定。

3.沉淀池自动控制的关键是如何确定排泥周期和排泥历时。

4.水泵主要的变频调节类型有恒压变频调节和恒流变频调节。

5.在混凝控制技术中，数学模型法最常用的模型是多元线性模型。

6.超声波流量计的检测是利用超声波在流动和静止的流体中的传播速度不同。

7.计算机控制系统的软件包括各种系统软件和应用软件。

8.沉淀池反冲洗判断的方式有滤后水的浊度和滤池水头的变化

9.按控制系统的形式划分，水厂加氯控制技术有流量比例前馈控制、余氯反馈

控制、复合环控制或双重余氯串级控制和其他控制方式，如以pH值和氧化还原电势为参数进行控制等。

10.自来水厂工艺中，降低进水浊度的工艺有混凝、沉淀和过滤。

二、单项选择复习题

1.单变量的逻辑代数基本运算有“是”和“非”函数。

2.浊度测量的基本原理是光电光度法。

3.变频调速的原理是通过改变水泵工作的电源频率的方式改变水泵的转速。

4.前馈控制是直接根据扰动进行工作的，扰动是控制的依据，由于它没有被控

量的反馈，故也称为开环控制系统。

5.微分调节规律是根据被控参数的变化趋势即变化速度而输出调节信号，具有

明显的超前作用。

6.在混凝控制技术中，ζ电位法、胶体滴定法和流动电流法属于胶体电荷控制

法。

7.UV计是利用溶解性有机物吸收紫外线范围波长的光的特性，将水样连续送

进测定瓶，根据其吸光度来检测水样的污染程度。

水工仪表试题

名词解释

1. 自动控制

2. 比例(P) 控制

3. 检测

4. 传递函数

5.PLC

6. 微分控制

7. 传感器

8. 扰动

9. 可编程控制器

10. 位式控制

11. 方块图

12. 变送器

13. 反馈

14. 引用误差

15. 仪表灵敏度

填空题

1、一个自动控制系统，订那个被控参数不随时间变化，也即被控参数变化率等于零的状态，

称为_______________而把被控参数随时间变化的状态称为_____________________

2、无论何种形式的控制系统，为确保控制任务的实现都要求高的-----------和----------------，

这回衡量计算机控制系统的两个重要指标。

3、通常自动站水样采样的方法有----------------------、-------------------------------、

----------------------------三种方法。

4、给排水工程控制系统中的主要的执行设备有----------------------------------------、

---------------。

5、污水处理厂自动系统中曝气池的控制参数有----------------------------、

-------------------------------、----------------------。

6、从广义的角度出发，一个自控系统的组成可以简化为有------------------和-----------------组

成。

7、现在工业生产的自动化程度日益提高，仪表起到越来越重要的作用而衡量仪表可靠性的

建筑给排水试题附答案

建筑给排水试题

二、综合应用题

23、工业企业内的给水管网与城市的给水管网相比有哪些特点？

【代码】10125074

【答案】工业企业内的管网的定线比城市简单，（2分）因为厂区内车间位置明确，车间用水量大且比较集中，（2分）易于做到以最短的管线达到用水量最大的要求，（2分）但是由于某些企业有许多地下建筑物和管线，（2分）地面又有运输设施，以致定线比较困难。（2分）

24、市政给水管网布置有哪两种基本形式？各适用于何种情况及其优缺点？

【代码】10143083

【答案】管网布置有树状网和环状网。（2分）一般适用于小城市和小型工业企业。（2分）供水可靠性较差，在其末端，用水量小，管中水流缓慢，甚至停滞不流动，水质异变坏，有出现浑水和红水的可能；（2分）环状网用于大城市和大型企业供水。（2分）供水可靠性较好；减少水锤作用产生的危害：造价比较高。（2分）

25、市政给水系统的组成及各工程设施的作用是什么？

【代码】10153093

【答案】给水系统由下列工程设施组成：

（1）取水构筑物：用以从选定的水源（包括地表水和地下水）取水。（2分）

（2）水处理构筑物：是将取水构筑物的来水进行处理，以期符合用户对水质的要求。（2分）

（3）泵站：用以将所需水量提升到要求的高度，可分抽取原水的一级泵站、输送清水的二级泵站和设于管网中的增压泵站等。（2分）

（4）输水管渠和管网：输水管渠是将原水送至水厂的管渠，管网则是将处理后的水送到给水区的全部管道。（2分）

（5）调节构筑物：它包括各种类型的贮水构筑物，例如高地水池、水塔、清水池等，用以调节贮存和调节水量。高地水池和水塔兼有保证水压的作用。计量设备：水表，有分户水表和总水表。（2分）26、在实际工程中确定合理的供水方案应该考虑该项工程所涉及的那些因素？

给排水工程仪表与控制复习题及答案.doc

发展趋势

1、微电子、仪器仪表、电气设备、自动化技术的进行

2、给水排水工程由土木工程型向设备型转化，给水排水匸程的仪表化，设备化，自动化迅速发展

3、各种先进的白动，白动控制技术、设备、仪表已在给水排水T程的各个工艺环节以至全系统上应用。

第一章

1、自动控制系统的基木目的：

解放劳动力提高效率：应用H动控制技术可以解脱繁重的、单调的、低效的人类劳动，以提高生产效率和提高生活水平；

提高精度和质量：对现代生产中很复杂的或极精密的工作，川人力不能胜任时，应川自动控制技术就可以保证高质量地完成任务。

2、自动控制：在人不直接参加情况下，利用外加的设备或装置使整个生产过程或工作机械口动地按预定规律运行，或使其某个参数按预定要求变化。

自动控制系统基本构成：

整定文件：或给定文件，给出被控量应取的值。

测量元件：检测被控量的大小，如流量计等。

比较元件：用来得到给定值与被控屋Z间的误差。

放人元件：用来放人误差信号，驳动执行机构。

执行元件：用來执行控制命令，推动被控対象。电机是典型的执行文件

校正元件：用来改善系统的动、静态性能。

能源元件：用来提供控制系统所需的能竝。

第二章

1、常用仪表M设备可分为以下几类：

过程参数检测仪表：包括各种水质参数在线检测仪表，如浊度、pH值等，工作参数的检测，如压力。

过程控制仪表：如电动、气动单元组合仪表。

调节控制的执行设备：水泵、电磁阀、调节阀等。

2、测量仪表性能指标:

（1）精确度：即精度，表示仪表测量结果的可靠程度，精度等级数值越小，仪表测量精确度越高。粕度一定，减小量程可减小测量误差。

第5章给排水工程仪表与控制

• 5.2.2 检测的取样（※）
• 5.2.2.1 取样方法 • • • • 1．常规定时取样（每日——常规检测）．常规定时取样（每日常规检测）常规检测 2．非常规定时取样（适当日全面检测）．非常规定时取样（适当日——全面检测）全面检测 3．整日连续取样． 4．短时间内取混合样．
第五源自文库污水处理厂检测仪表与ICA技术
• 国内外国内外90%左右城市污水和左右城市污水和50%左右工业废水都左右城市污水和左右工业废水都采用或部分采用活性污泥法处理，采用或部分采用活性污泥法处理，其运行管理与过程控制正朝着精密化与自动化的方向发展。过程控制正朝着精密化与自动化的方向发展。 • 着重介绍城市污水活性污泥法处理厂检测、仪表着重介绍城市污水活性污泥法处理厂检测、设备与控制系统。设备与控制系统。 • 污水处理厂的检测与仪表设备都大同小异，自动污水处理厂的检测与仪表设备都大同小异，控制系统也有许多相同之处。
5.3 检测仪表与方法的选择
• 5.3.1 仪表的安装位置与检测对象 • 5.3.2 检测仪表与方法的选择
• • • • • • • 1．检测目的． 2．检测环境条件． 3．检测精度、重显性与响应性．检测精度、 4．维护管理性． 5．检测对象特殊性． 6．信号特征． 7．检测范围．
• 污水厂主要检测设备：（※）污水厂主要检测设备： • 表5.6：量的检测仪表（※）：量的检测仪表（ • 流量、液位、压力、转速、重量等；流量、液位、压力、转速、 • 表5.7：质的检测仪表（※）：质的检测仪表（ • 温度、pH值、DO、浊度、COD 、UV 、污泥浓温度、值、浊度、度、MLSS等；等

给排水自动控制与仪表试题

2021年10月给排水模拟试卷与答案20

给排水工程仪表与控制(第1章)

第章-给排水工程仪表与控制(1)

大学给排水-水工艺仪表与控制__复习题目及答案

给排水及采暖专业综合能力考试试题-有答案

给排水工程仪表与控制

给排水工程仪表与控制第1章自动控制基础知识

建筑给排水工程复习题(DOC)

建筑给排水工程试题(八)

2021年10月给排水技能鉴定模拟试卷与答案解析52

给排水工程仪表与控制 复习与考试

给排水工程仪表复习题

水工仪表试题

建筑给排水试题附答案

给排水工程仪表与控制复习题及答案.doc

第5章给排水工程仪表与控制

给排水工程仪表与控制复习与考试
